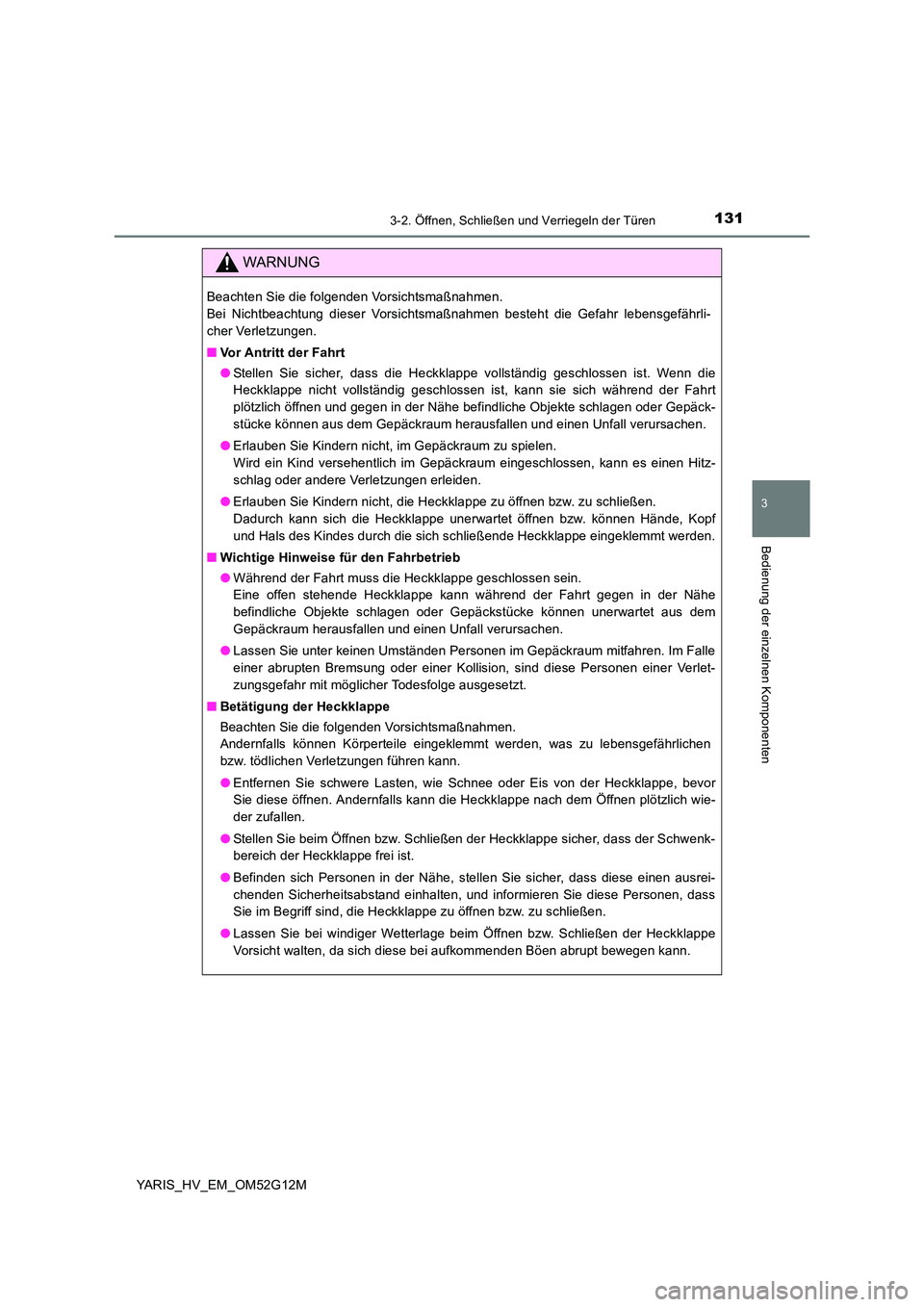

TOYOTA YARIS HYBRID 2016 Betriebsanleitungen (in German)

1313-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Vor Antritt der Fahrt
● Stellen Sie sicher, dass die Heckklappe vollständig geschlossen ist. Wenn die
Heckklappe nicht vollständig geschlossen ist, kann sie sich während der Fahrt
plötzlich öffnen und gegen in der Nähe befindliche Objekte schlagen oder Gepäck-
stücke können aus dem Gepäckraum herausfallen und einen Unfall verursachen.
● Erlauben Sie Kindern nicht, im Gepäckraum zu spielen.
Wird ein Kind versehentlich im Gepäckraum eingeschlossen, kann es einen Hitz-
schlag oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen bzw. zu schließen.
Dadurch kann sich die Heckklappe unerwartet öffnen bzw. können Hände, Kopf
und Hals des Kindes durch die sich schließende Heckklappe eingeklemmt werden.
■ Wichtige Hinweise für den Fahrbetrieb
● Während der Fahrt muss die Heckklappe geschlossen sein.
Eine offen stehende Heckklappe kann während der Fahrt gegen in der Nähe
befindliche Objekte schlagen oder Gepäckstücke können unerwartet aus dem
Gepäckraum herausfallen und einen Unfall verursachen.
● Lassen Sie unter keinen Umständen Personen im Gepäckraum mitfahren. Im Falle
einer abrupten Bremsung oder einer Kollision, sind diese Personen einer Verlet-
zungsgefahr mit möglicher Todesfolge ausgesetzt.
■ Betätigung der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können Körperteile eingeklemmt werden, was zu lebensgefährlichen
bzw. tödlichen Verletzungen führen kann.
● Entfernen Sie schwere Lasten, wie Schnee oder Eis von der Heckklappe, bevor
Sie diese öffnen. Andernfalls kann die Heckklappe nach dem Öffnen plötzlich wie-
der zufallen.
● Stellen Sie beim Öffnen bzw. Schließen der Heckklappe sicher, dass der Schwenk-
bereich der Heckklappe frei ist.
● Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausrei-
chenden Sicherheitsabstand einhalten, und informieren Sie diese Personen, dass
Sie im Begriff sind, die Heckklappe zu öffnen bzw. zu schließen.
● Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen der Heckklappe
Vorsicht walten, da sich diese bei aufkommenden Böen abrupt bewegen kann.

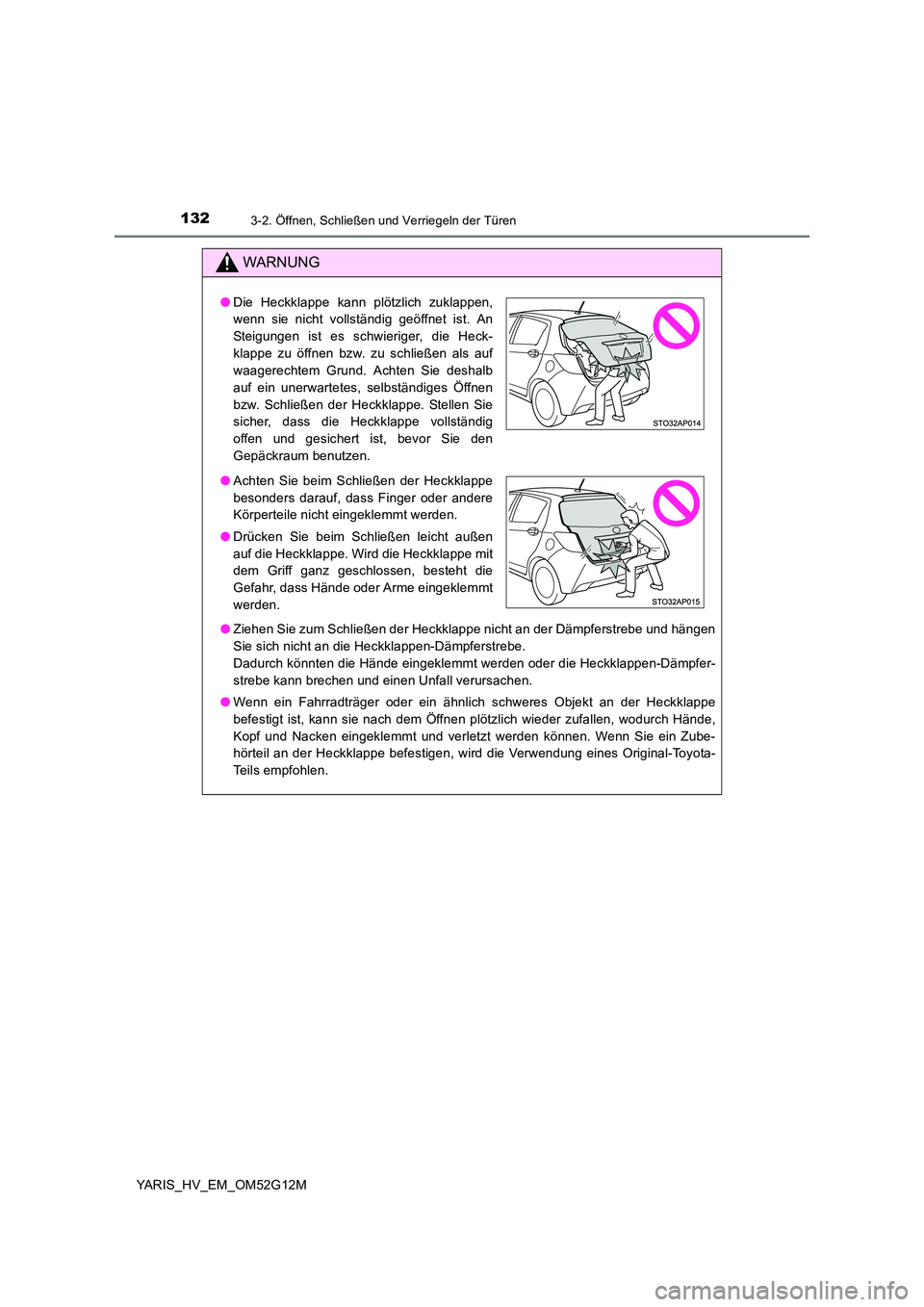

1323-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
WARNUNG
●Ziehen Sie zum Schließen der Heckklappe nicht an der Dämpferstrebe und hängen
Sie sich nicht an die Heckklappen-Dämpferstrebe.
Dadurch könnten die Hände eingeklemmt werden oder die Heckklappen-Dämpfer-
strebe kann brechen und einen Unfall verursachen.
● Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe
befestigt ist, kann sie nach dem Öffnen plötzlich wieder zufallen, wodurch Hände,
Kopf und Nacken eingeklemmt und verletzt werden können. Wenn Sie ein Zube-
hörteil an der Heckklappe befestigen, wird die Verwendung eines Original-Toyota-
Teils empfohlen.
● Die Heckklappe kann plötzlich zuklappen,
wenn sie nicht vollständig geöffnet ist. An
Steigungen ist es schwieriger, die Heck-
klappe zu öffnen bzw. zu schließen als auf
waagerechtem Grund. Achten Sie deshalb
auf ein unerwartetes, selbständiges Öffnen
bzw. Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
offen und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Finger oder andere
Körperteile nicht eingeklemmt werden.
● Drücken Sie beim Schließen leicht außen
auf die Heckklappe. Wird die Heckklappe mit
dem Griff ganz geschlossen, besteht die
Gefahr, dass Hände oder Arme eingeklemmt
werden.

1333-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M

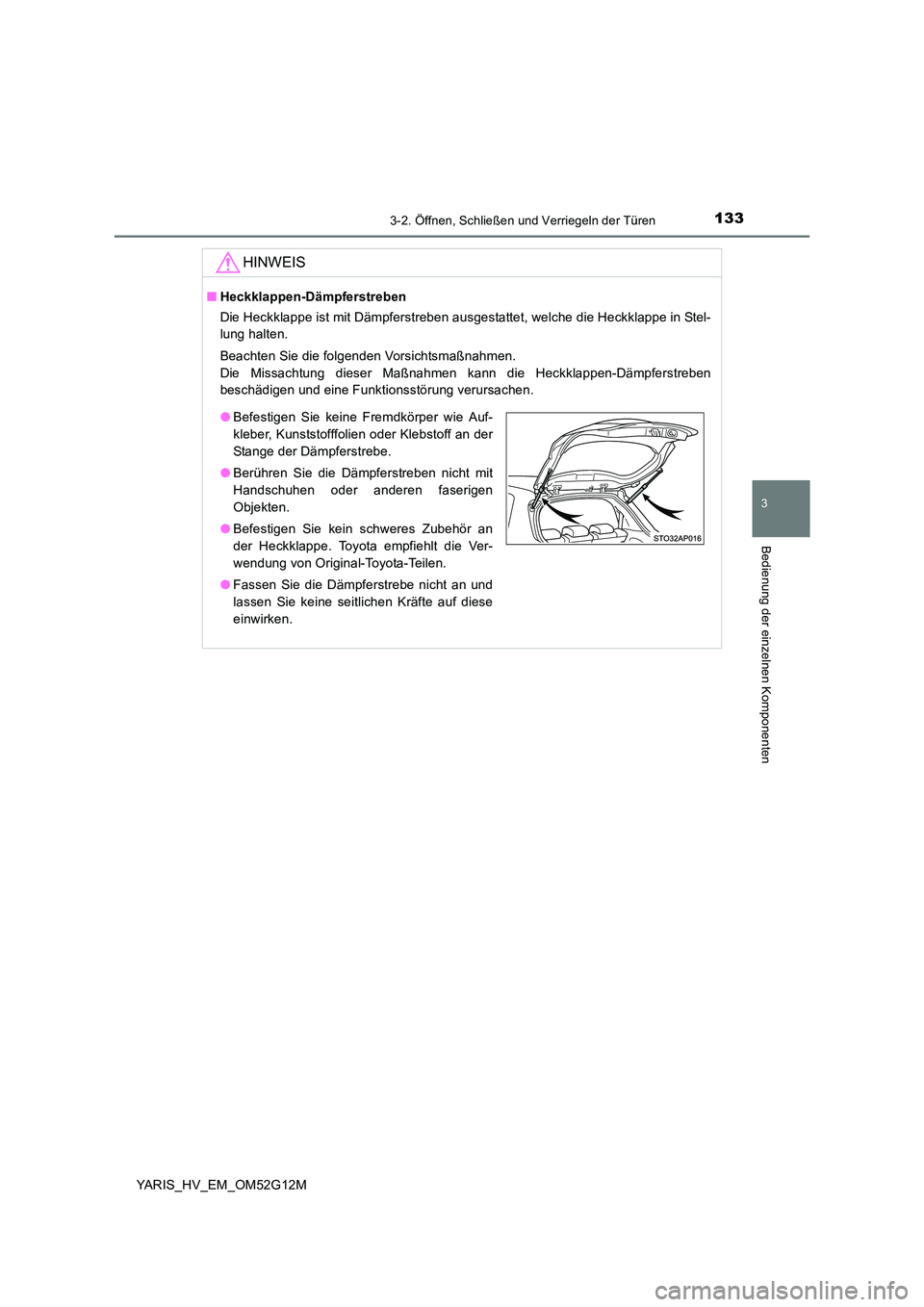

HINWEIS
■Heckklappen-Dämpferstreben
Die Heckklappe ist mit Dämpferstreben ausgestattet, welche die Heckklappe in Stel-
lung halten.
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Missachtung dieser Maßnahmen kann die Heckklappen-Dämpferstreben
beschädigen und eine Funktionsstörung verursachen.
● Befestigen Sie keine Fremdkörper wie Auf-
kleber, Kunststofffolien oder Klebstoff an der
Stange der Dämpferstrebe.
● Berühren Sie die Dämpferstreben nicht mit
Handschuhen oder anderen faserigen
Objekten.
● Befestigen Sie kein schweres Zubehör an
der Heckklappe. Toyota empfiehlt die Ver-
wendung von Original-Toyota-Teilen.
● Fassen Sie die Dämpferstrebe nicht an und
lassen Sie keine seitlichen Kräfte auf diese
einwirken.

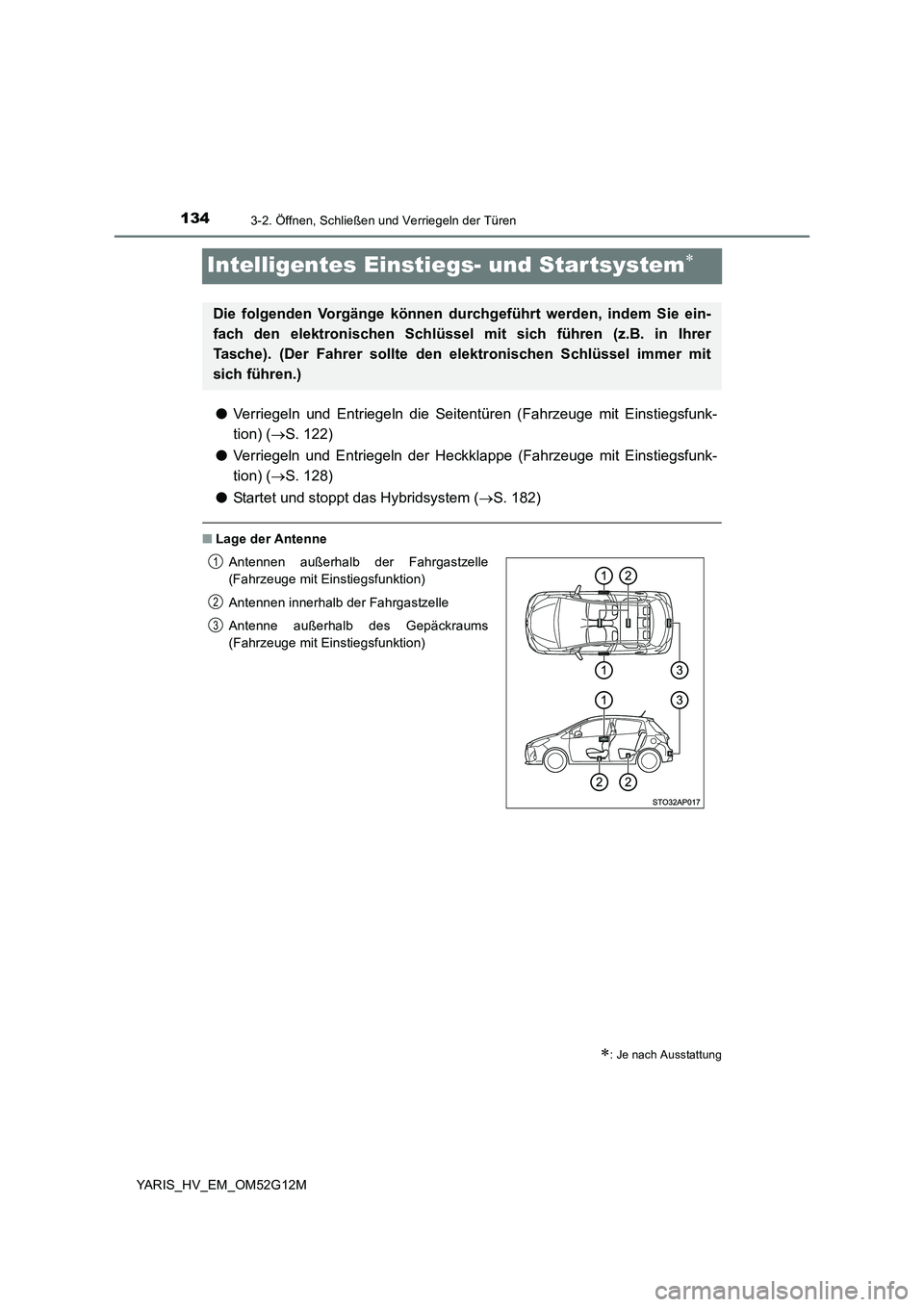

1343-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
Intelligentes Einstiegs- und Startsystem
●Verriegeln und Entriegeln die Seitentüren (Fahrzeuge mit Einstiegsfunk-
tion) ( S. 122)
● Verriegeln und Entriegeln der Heckklappe (Fahrzeuge mit Einstiegsfunk-
tion) ( S. 128)
● Startet und stoppt das Hybridsystem (S. 182)
■Lage der Antenne
: Je nach Ausstattung
Die folgenden Vorgänge können durchgeführt werden, indem Sie ein-
fach den elektronischen Schlüssel mit sich führen (z.B. in Ihrer
Tasche). (Der Fahrer sollte den elektronischen Schlüssel immer mit
sich führen.)
Antennen außerhalb der Fahrgastzelle
(Fahrzeuge mit Einstiegsfunktion)
Antennen innerhalb der Fahrgastzelle
Antenne außerhalb des Gepäckraums
(Fahrzeuge mit Einstiegsfunktion)
1
2
3

1353-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M

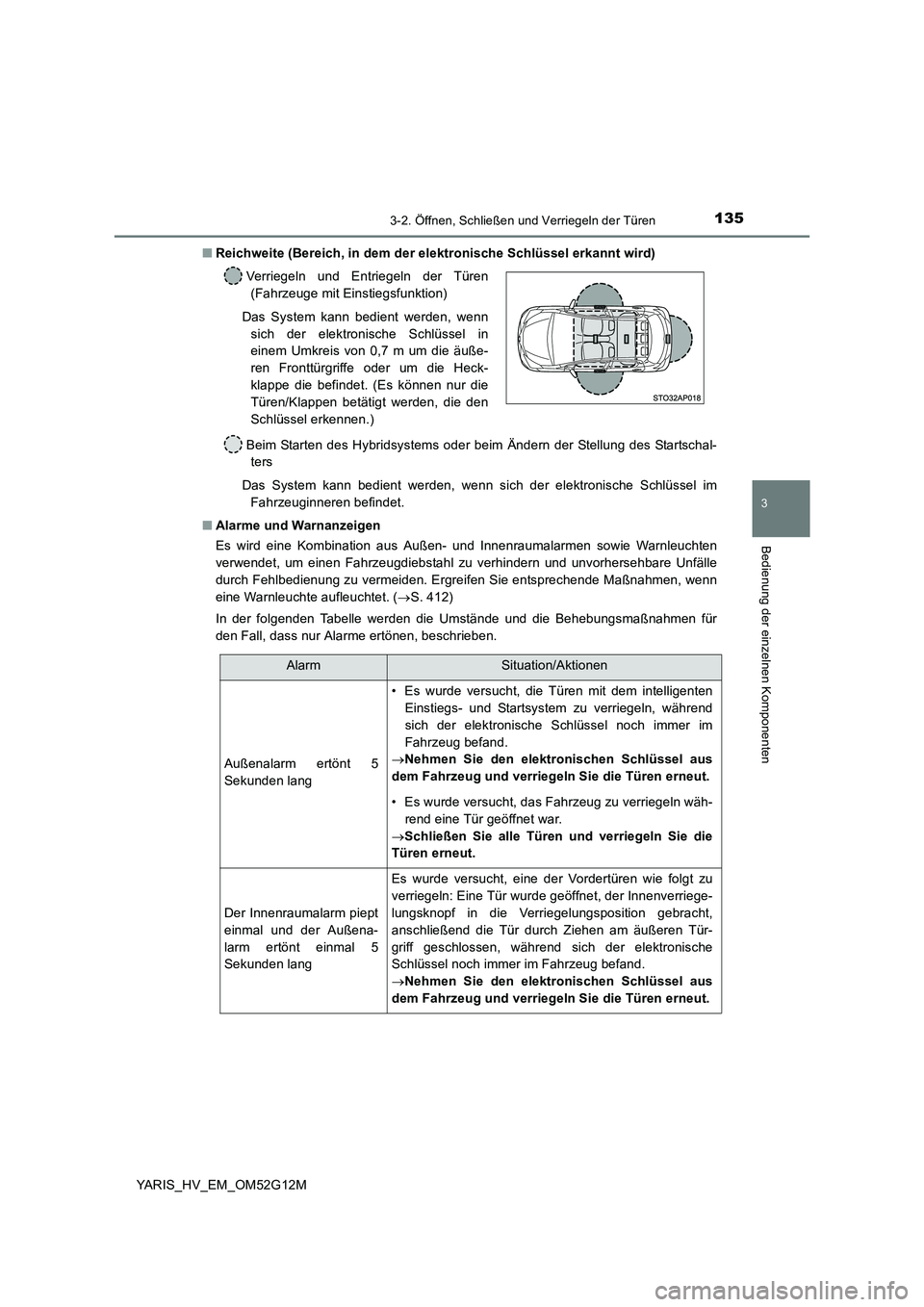

■ Reichweite (Bereich, in dem der elektronische Schlüssel erkannt wird)
Beim Starten des Hybridsystems oder beim Ändern der Stellung des Startschal-
ters
Das System kann bedient werden, wenn sich der elektronische Schlüssel im
Fahrzeuginneren befindet.
■ Alarme und Warnanzeigen
Es wird eine Kombination aus Außen- und Innenraumalarmen sowie Warnleuchten
verwendet, um einen Fahrzeugdiebstahl zu verhindern und unvorhersehbare Unfälle
durch Fehlbedienung zu vermeiden. Ergreifen Sie entsprechende Maßnahmen, wenn
eine Warnleuchte aufleuchtet. ( S. 412)
In der folgenden Tabelle werden die Umstände und die Behebungsmaßnahmen für
den Fall, dass nur Alarme ertönen, beschrieben.
Verriegeln und Entriegeln der Türen
(Fahrzeuge mit Einstiegsfunktion)
Das System kann bedient werden, wenn
sich der elektronische Schlüssel in
einem Umkreis von 0,7 m um die äuße-
ren Fronttürgriffe oder um die Heck-
klappe die befindet. (Es können nur die
Türen/Klappen betätigt werden, die den
Schlüssel erkennen.)
AlarmSituation/Aktionen
Außenalarm ertönt 5
Sekunden lang
• Es wurde versucht, die Türen mit dem intelligenten
Einstiegs- und Startsystem zu verriegeln, während
sich der elektronische Schlüssel noch immer im
Fahrzeug befand.
 Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen erneut.
• Es wurde versucht, das Fahrzeug zu verriegeln wäh-
rend eine Tür geöffnet war.
 Schließen Sie alle Türen und verriegeln Sie die
Türen erneut.
Der Innenraumalarm piept
einmal und der Außena-
larm ertönt einmal 5
Sekunden lang
Es wurde versucht, eine der Vordertüren wie folgt zu
verriegeln: Eine Tür wurde geöffnet, der Innenverriege-
lungsknopf in die Verriegelungsposition gebracht,
anschließend die Tür durch Ziehen am äußeren Tür-
griff geschlossen, während sich der elektronische
Schlüssel noch immer im Fahrzeug befand.
 Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen erneut.

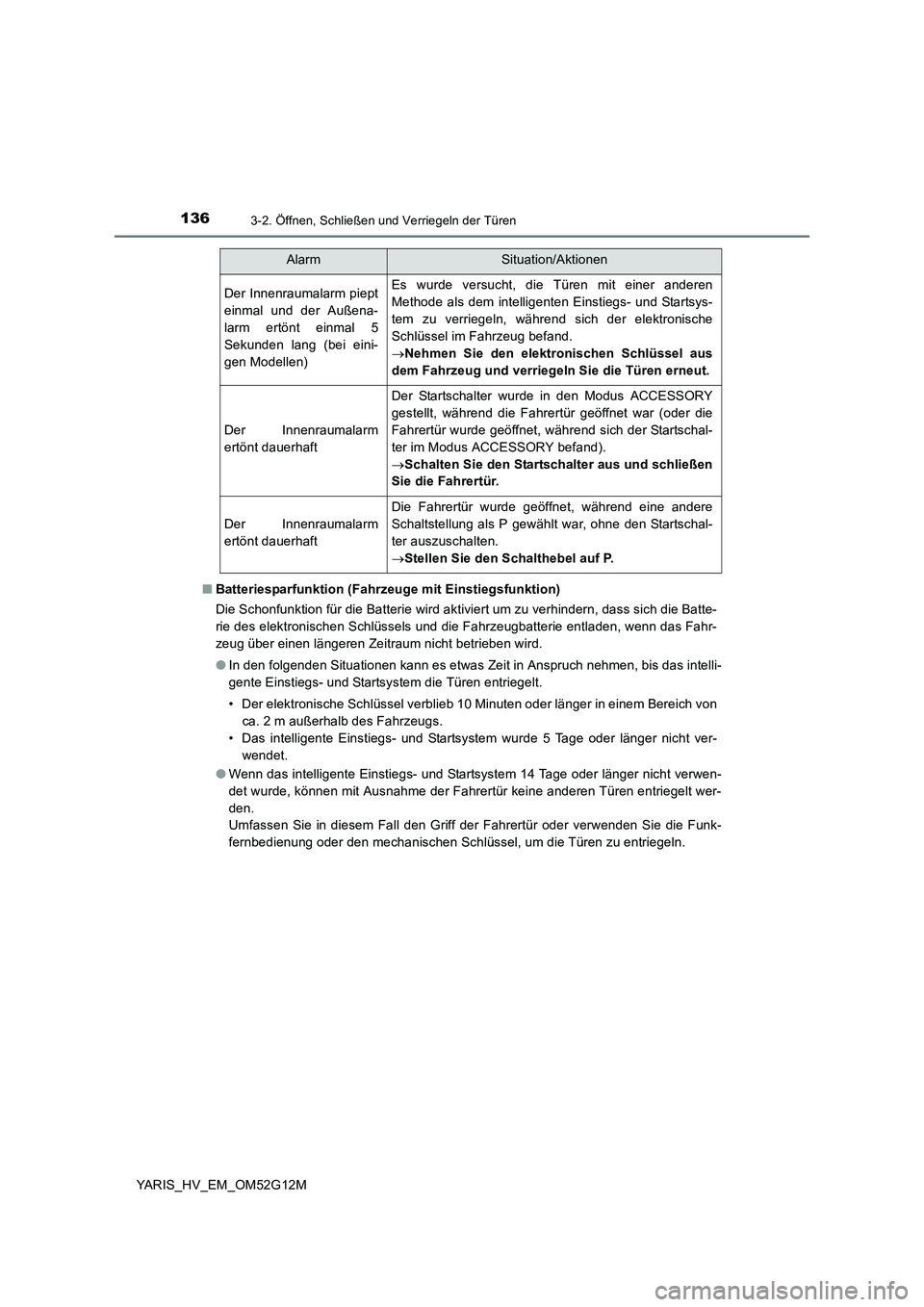

1363-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
■ Batteriesparfunktion (Fahrzeuge mit Einstiegsfunktion)
Die Schonfunktion für die Batterie wird aktiviert um zu verhindern, dass sich die Batte-
rie des elektronischen Schlüssels und die Fahrzeugbatterie entladen, wenn das Fahr-
zeug über einen längeren Zeitraum nicht betrieben wird.
● In den folgenden Situationen kann es etwas Zeit in Anspruch nehmen, bis das intelli-
gente Einstiegs- und Startsystem die Türen entriegelt.
• Der elektronische Schlüssel verblieb 10 Minuten oder länger in einem Bereich von
ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Einstiegs- und Startsystem wurde 5 Tage oder länger nicht ver-
wendet.
● Wenn das intelligente Einstiegs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, können mit Ausnahme der Fahrertür keine anderen Türen entriegelt wer-
den.
Umfassen Sie in diesem Fall den Griff der Fahrertür oder verwenden Sie die Funk-
fernbedienung oder den mechanischen Schlüssel, um die Türen zu entriegeln.
Der Innenraumalarm piept
einmal und der Außena-
larm ertönt einmal 5
Sekunden lang (bei eini-
gen Modellen)
Es wurde versucht, die Türen mit einer anderen
Methode als dem intelligenten Einstiegs- und Startsys-
tem zu verriegeln, während sich der elektronische
Schlüssel im Fahrzeug befand.
 Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen erneut.
Der Innenraumalarm
ertönt dauerhaft
Der Startschalter wurde in den Modus ACCESSORY
gestellt, während die Fahrertür geöffnet war (oder die
Fahrertür wurde geöffnet, während sich der Startschal-
ter im Modus ACCESSORY befand).
 Schalten Sie den Startschalter aus und schließen
Sie die Fahrertür.
Der Innenraumalarm
ertönt dauerhaft
Die Fahrertür wurde geöffnet, während eine andere
Schaltstellung als P gewählt war, ohne den Startschal-
ter auszuschalten.
 Stellen Sie den Schalthebel auf P.
AlarmSituation/Aktionen

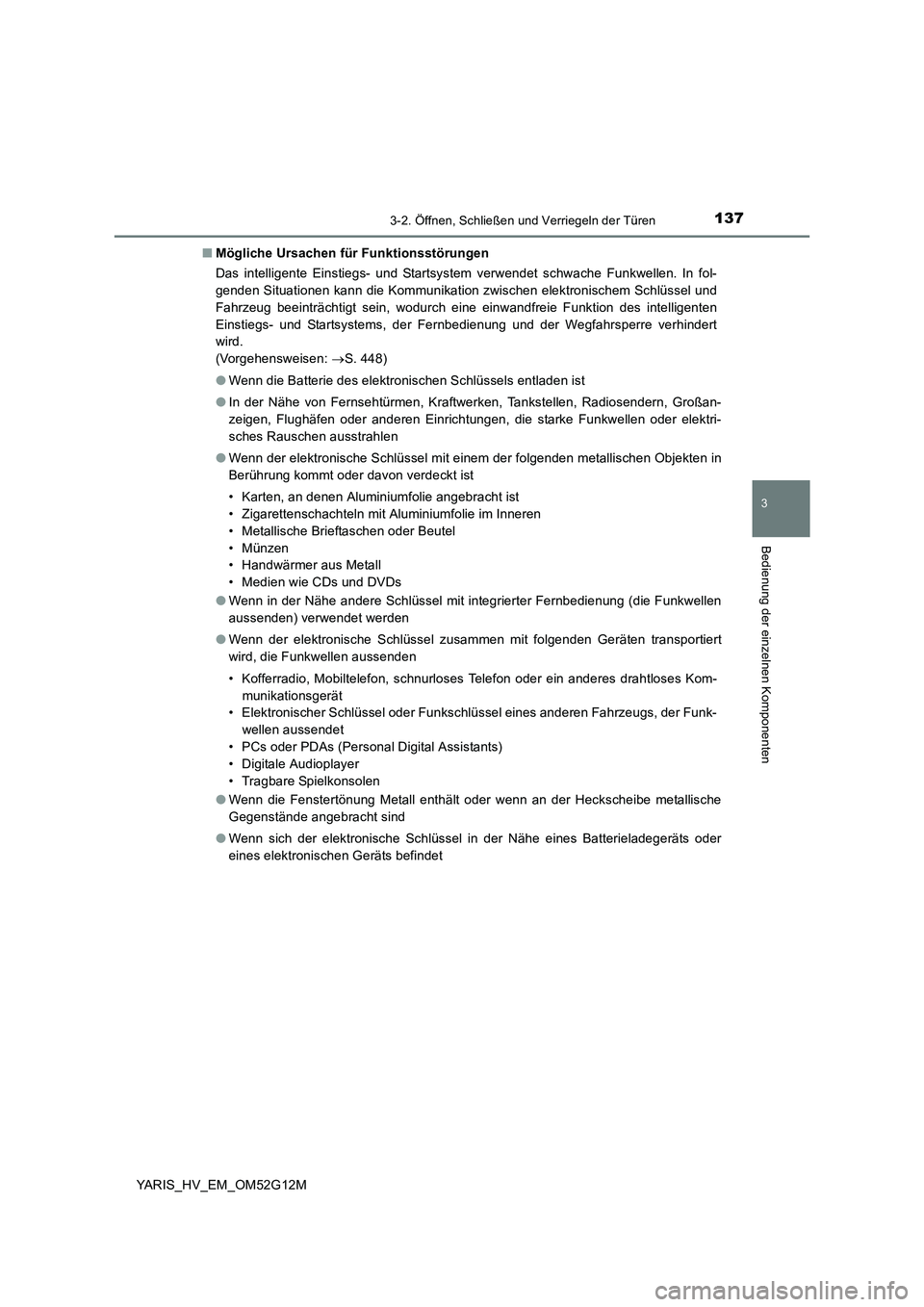

1373-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M
■ Mögliche Ursachen für Funktionsstörungen
Das intelligente Einstiegs- und Startsystem verwendet schwache Funkwellen. In fol-
genden Situationen kann die Kommunikation zwischen elektronischem Schlüssel und
Fahrzeug beeinträchtigt sein, wodurch eine einwandfreie Funktion des intelligenten
Einstiegs- und Startsystems, der Fernbedienung und der Wegfahrsperre verhindert
wird.
(Vorgehensweisen: S. 448)
● Wenn die Batterie des elektronischen Schlüssels entladen ist
● In der Nähe von Fernsehtürmen, Kraftwerken, Tankstellen, Radiosendern, Großan-
zeigen, Flughäfen oder anderen Einrichtungen, die starke Funkwellen oder elektri-
sches Rauschen ausstrahlen
● Wenn der elektronische Schlüssel mit einem der folgenden metallischen Objekten in
Berührung kommt oder davon verdeckt ist
• Karten, an denen Aluminiumfolie angebracht ist
• Zigarettenschachteln mit Aluminiumfolie im Inneren
• Metallische Brieftaschen oder Beutel
• Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
● Wenn in der Nähe andere Schlüssel mit integrierter Fernbedienung (die Funkwellen
aussenden) verwendet werden
● Wenn der elektronische Schlüssel zusammen mit folgenden Geräten transportiert
wird, die Funkwellen aussenden
• Kofferradio, Mobiltelefon, schnurloses Telefon oder ein anderes drahtloses Kom-
munikationsgerät
• Elektronischer Schlüssel oder Funkschlüssel eines anderen Fahrzeugs, der Funk-
wellen aussendet
• PCs oder PDAs (Personal Digital Assistants)
• Digitale Audioplayer
• Tragbare Spielkonsolen
● Wenn die Fenstertönung Metall enthält oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
● Wenn sich der elektronische Schlüssel in der Nähe eines Batterieladegeräts oder
eines elektronischen Geräts befindet

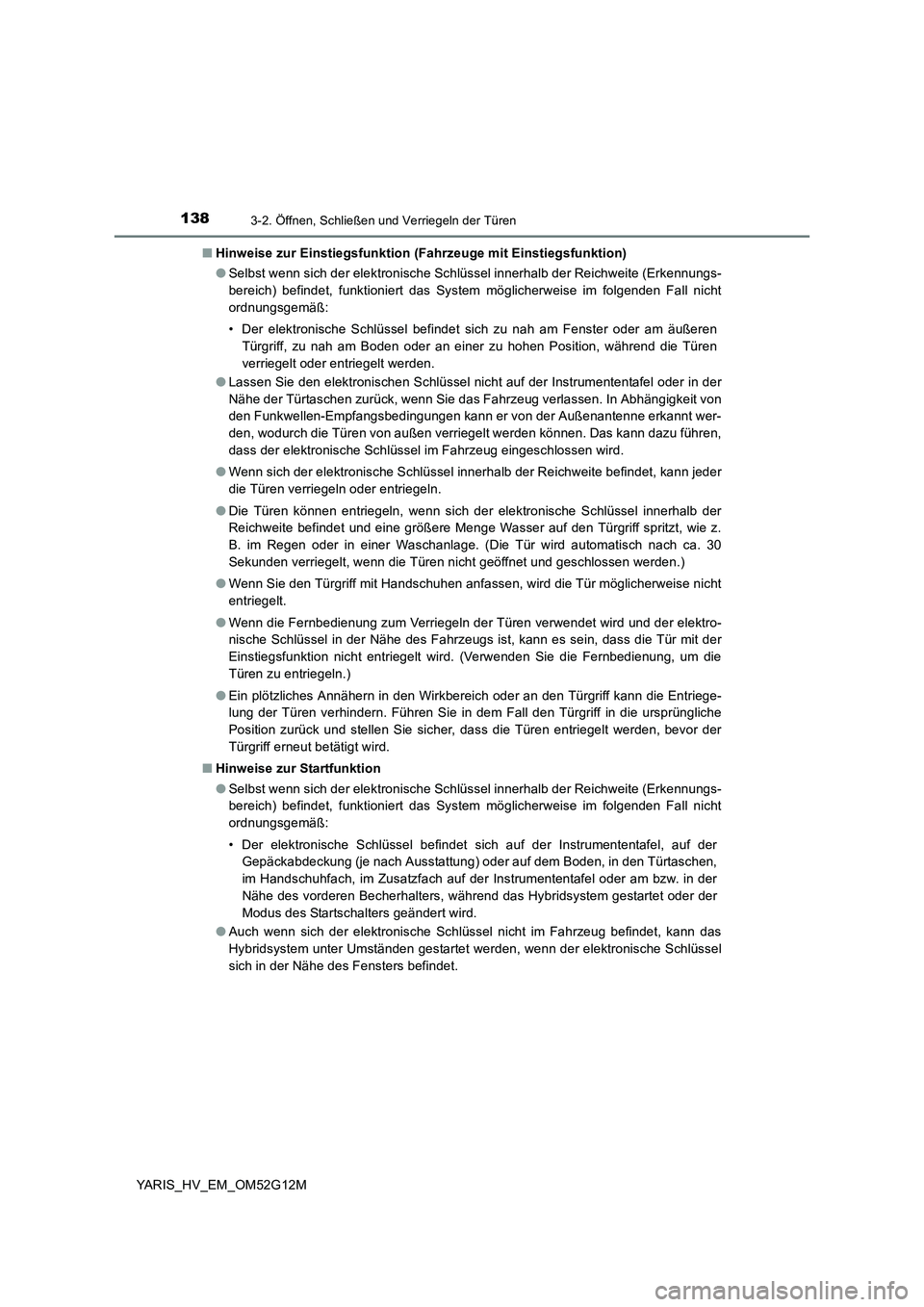

1383-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
■ Hinweise zur Einstiegsfunktion (Fahrzeuge mit Einstiegsfunktion)
● Selbst wenn sich der elektronische Schlüssel innerhalb der Reichweite (Erkennungs-
bereich) befindet, funktioniert das System möglicherweise im folgenden Fall nicht
ordnungsgemäß:
• Der elektronische Schlüssel befindet sich zu nah am Fenster oder am äußeren
Türgriff, zu nah am Boden oder an einer zu hohen Position, während die Türen
verriegelt oder entriegelt werden.
● Lassen Sie den elektronischen Schlüssel nicht auf der Instrumententafel oder in der
Nähe der Türtaschen zurück, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von
den Funkwellen-Empfangsbedingungen kann er von der Außenantenne erkannt wer-
den, wodurch die Türen von außen verriegelt werden können. Das kann dazu führen,
dass der elektronische Schlüssel im Fahrzeug eingeschlossen wird.
● Wenn sich der elektronische Schlüssel innerhalb der Reichweite befindet, kann jeder
die Türen verriegeln oder entriegeln.
● Die Türen können entriegeln, wenn sich der elektronische Schlüssel innerhalb der
Reichweite befindet und eine größere Menge Wasser auf den Türgriff spritzt, wie z.
B. im Regen oder in einer Waschanlage. (Die Tür wird automatisch nach ca. 30
Sekunden verriegelt, wenn die Türen nicht geöffnet und geschlossen werden.)
● Wenn Sie den Türgriff mit Handschuhen anfassen, wird die Tür möglicherweise nicht
entriegelt.
● Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahrzeugs ist, kann es sein, dass die Tür mit der
Einstiegsfunktion nicht entriegelt wird. (Verwenden Sie die Fernbedienung, um die
Türen zu entriegeln.)
● Ein plötzliches Annähern in den Wirkbereich oder an den Türgriff kann die Entriege-
lung der Türen verhindern. Führen Sie in dem Fall den Türgriff in die ursprüngliche
Position zurück und stellen Sie sicher, dass die Türen entriegelt werden, bevor der
Türgriff erneut betätigt wird.
■ Hinweise zur Startfunktion
● Selbst wenn sich der elektronische Schlüssel innerhalb der Reichweite (Erkennungs-
bereich) befindet, funktioniert das System möglicherweise im folgenden Fall nicht
ordnungsgemäß:
• Der elektronische Schlüssel befindet sich auf der Instrumententafel, auf der
Gepäckabdeckung (je nach Ausstattung) oder auf dem Boden, in den Türtaschen,
im Handschuhfach, im Zusatzfach auf der Instrumententafel oder am bzw. in der
Nähe des vorderen Becherhalters, während das Hybridsystem gestartet oder der
Modus des Startschalters geändert wird.
● Auch wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann das
Hybridsystem unter Umständen gestartet werden, wenn der elektronische Schlüssel
sich in der Nähe des Fensters befindet.

1393-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M

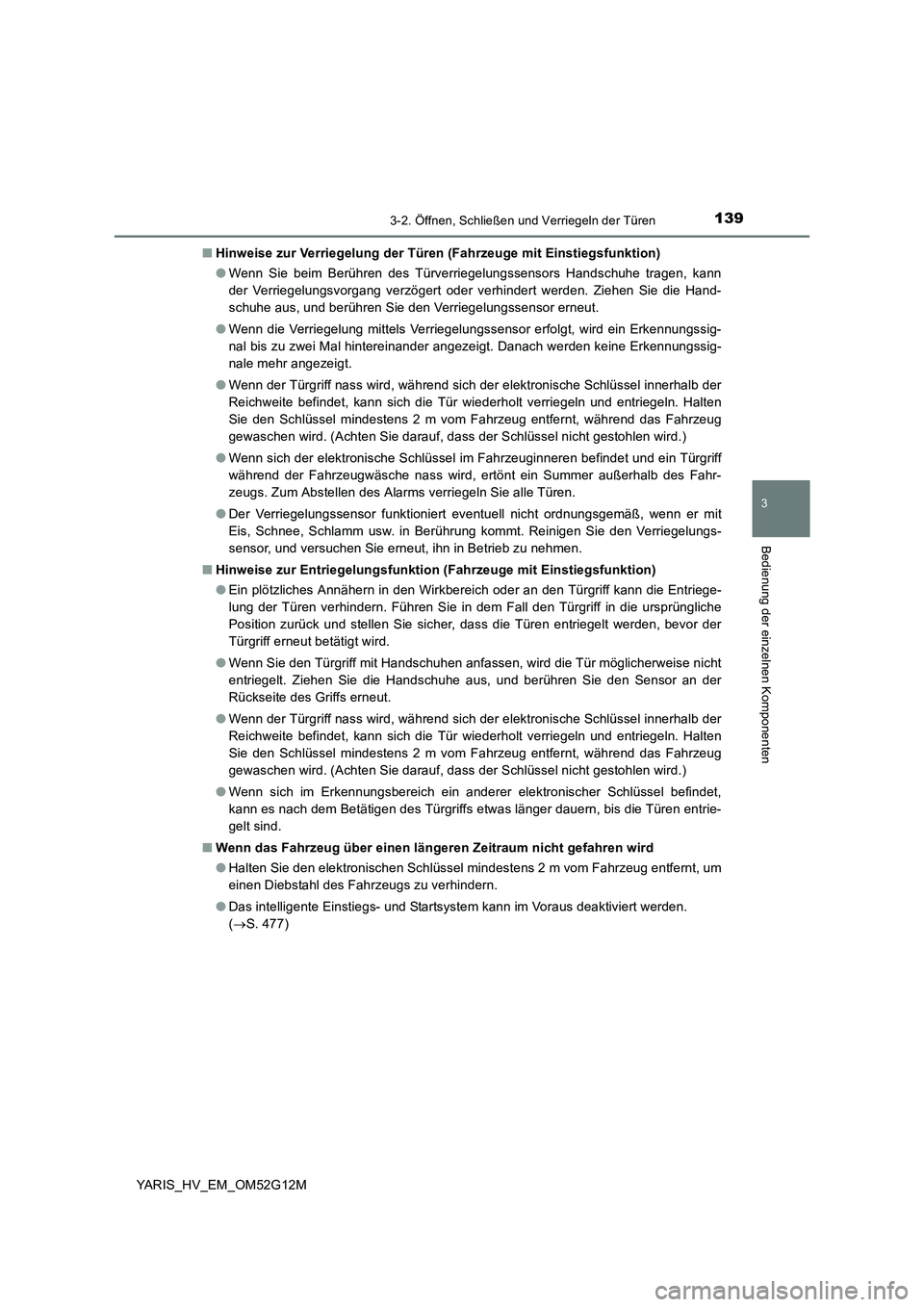

■ Hinweise zur Verriegelung der Türen (Fahrzeuge mit Einstiegsfunktion)
● Wenn Sie beim Berühren des Türverriegelungssensors Handschuhe tragen, kann
der Verriegelungsvorgang verzögert oder verhindert werden. Ziehen Sie die Hand-
schuhe aus, und berühren Sie den Verriegelungssensor erneut.
● Wenn die Verriegelung mittels Verriegelungssensor erfolgt, wird ein Erkennungssig-
nal bis zu zwei Mal hintereinander angezeigt. Danach werden keine Erkennungssig-
nale mehr angezeigt.
● Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Halten
Sie den Schlüssel mindestens 2 m vom Fahrzeug entfernt, während das Fahrzeug
gewaschen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen wird.)
● Wenn sich der elektronische Schlüssel im Fahrzeuginneren befindet und ein Türgriff
während der Fahrzeugwäsche nass wird, ertönt ein Summer außerhalb des Fahr-
zeugs. Zum Abstellen des Alarms verriegeln Sie alle Türen.
● Der Verriegelungssensor funktioniert eventuell nicht ordnungsgemäß, wenn er mit
Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungs-
sensor, und versuchen Sie erneut, ihn in Betrieb zu nehmen.
■ Hinweise zur Entriegelungsfunktion (Fahrzeuge mit Einstiegsfunktion)
● Ein plötzliches Annähern in den Wirkbereich oder an den Türgriff kann die Entriege-
lung der Türen verhindern. Führen Sie in dem Fall den Türgriff in die ursprüngliche
Position zurück und stellen Sie sicher, dass die Türen entriegelt werden, bevor der
Türgriff erneut betätigt wird.
● Wenn Sie den Türgriff mit Handschuhen anfassen, wird die Tür möglicherweise nicht
entriegelt. Ziehen Sie die Handschuhe aus, und berühren Sie den Sensor an der
Rückseite des Griffs erneut.
● Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Halten
Sie den Schlüssel mindestens 2 m vom Fahrzeug entfernt, während das Fahrzeug
gewaschen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen wird.)
● Wenn sich im Erkennungsbereich ein anderer elektronischer Schlüssel befindet,
kann es nach dem Betätigen des Türgriffs etwas länger dauern, bis die Türen entrie-
gelt sind.
■ Wenn das Fahrzeug über einen längeren Zeitraum nicht gefahren wird
● Halten Sie den elektronischen Schlüssel mindestens 2 m vom Fahrzeug entfernt, um
einen Diebstahl des Fahrzeugs zu verhindern.
● Das intelligente Einstiegs- und Startsystem kann im Voraus deaktiviert werden.
( S. 477)

1403-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M

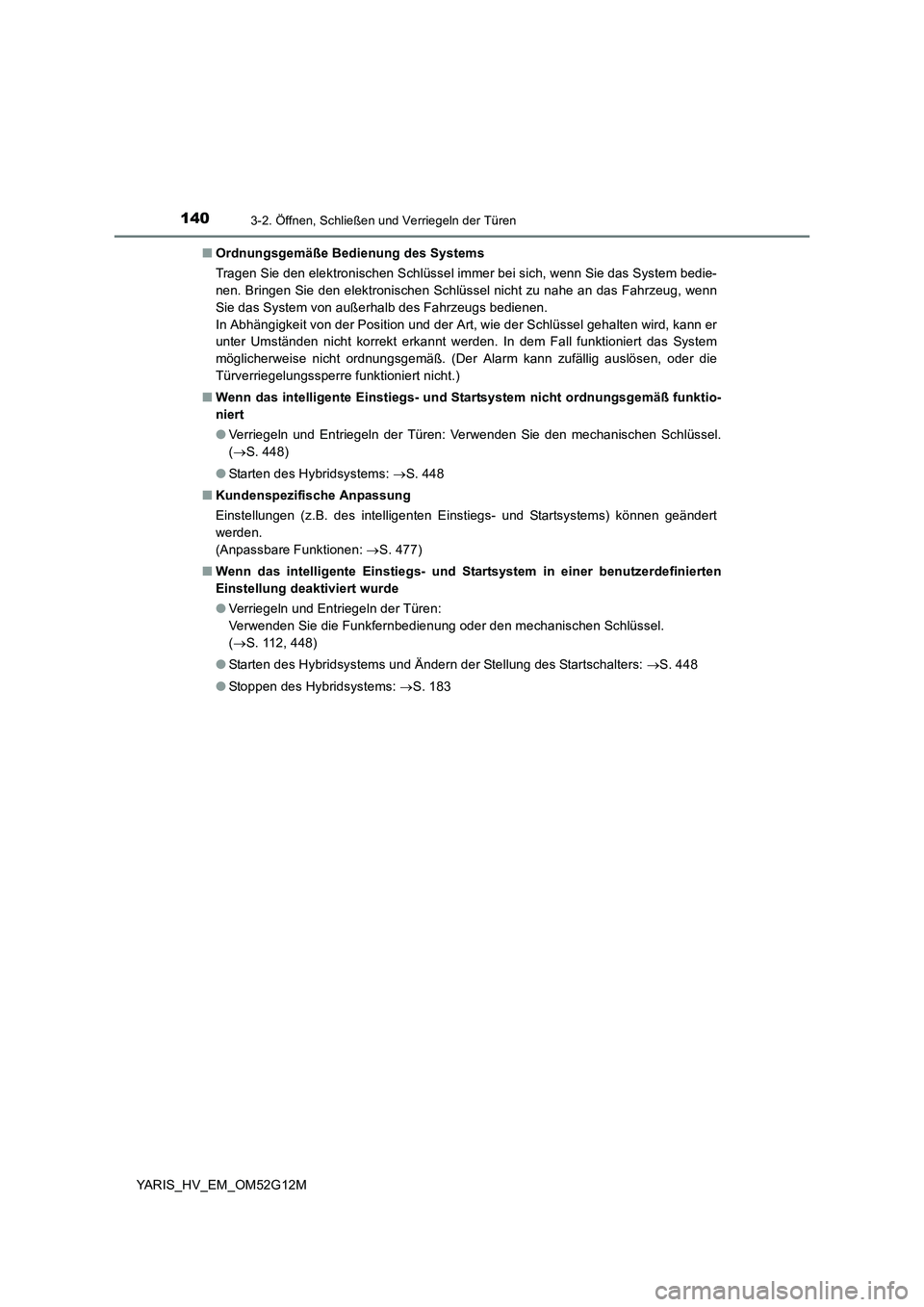

■ Ordnungsgemäße Bedienung des Systems
Tragen Sie den elektronischen Schlüssel immer bei sich, wenn Sie das System bedie-
nen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das Fahrzeug, wenn
Sie das System von außerhalb des Fahrzeugs bedienen.
In Abhängigkeit von der Position und der Art, wie der Schlüssel gehalten wird, kann er
unter Umständen nicht korrekt erkannt werden. In dem Fall funktioniert das System
möglicherweise nicht ordnungsgemäß. (Der Alarm kann zufällig auslösen, oder die
Türverriegelungssperre funktioniert nicht.)
■ Wenn das intelligente Einstiegs- und Startsystem nicht ordnungsgemäß funktio-
niert
● Verriegeln und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
( S. 448)
● Starten des Hybridsystems: S. 448
■ Kundenspezifische Anpassung
Einstellungen (z.B. des intelligenten Einstiegs- und Startsystems) können geändert
werden.
(Anpassbare Funktionen: S. 477)
■ Wenn das intelligente Einstiegs- und Startsystem in einer benutzerdefinierten
Einstellung deaktiviert wurde
● Verriegeln und Entriegeln der Türen:
Verwenden Sie die Funkfernbedienung oder den mechanischen Schlüssel.
( S. 112, 448)
● Starten des Hybridsystems und Ändern der Stellung des Startschalters: S. 448
● Stoppen des Hybridsystems: S. 183
