TOYOTA YARIS HYBRID 2016 Instructieboekje (in Dutch)

411-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52G76E
SRS-airbags
◆Airbags voor
Bestuurdersairbag/voorpassagiersairbag
Helpen het hoofd en de borst van de bestuurder en de voorpassa-
gier te beschermen tegen contact met onderdelen van het interieur
Knie-airbag voor de bestuurder (indien aanwezig)
Helpt de bestuurder te beschermen
◆Side airbags en curtain airbags
Side airbags
Helpen het bovenlichaam van de inzittenden vóór te beschermen
Curtain airbags (indien aanwezig)
Helpen het hoofd van de passagier s op de buitenste zitplaatsen
voor en achter te beschermen
De SRS-airbags worden geactivee rd als de auto betrokken raakt
bij bepaalde soorten zware aanr ijdingen, die zouden kunnen lei-
den tot ernstig letsel voor de in zittenden. Ze werken samen met
de veiligheidsgordels om de kans op ernstig letsel te beperken.
1
2
3
4
YARIS_HV_OM_Europe_OM52G76E.book Page 41 Friday, April 22, 2016 10:49 AM

421-1. Voor een veilig gebruik
YARIS_HV_OM_Europe_OM52G76E
*: Indien aanwezig
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemische
reactie in de ontstekingsmechanis men ervoor dat de airbags snel
gevuld worden met niet-giftig ga s om de beweging van de inzittenden
te helpen beperken.
Onderdelen SRS-airbagsysteem
Gordelspanners en
spankrachtbegrenzers
Sensoren aanrijding opzij
(voor)
Side airbags
Curtain airbags
*
Sensoren aanrijding opzij
(achter)
*
Bestuurdersairbag Waarschuwingslampje SRS
Knie-airbag bestuurder
*
Airbag-ECU
Sensor frontale aanrijding
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Controlelampje
PASSENGER AIR BAG
1
2
3
4
5
6
7
8
9
10
11
12
13
YARIS_HV_OM_Europe_OM52G76E.book Page 42 Friday, April 22, 2016 10:49 AM

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
Neem met betrekking tot de airbags de volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig let-
sel tot gevolg hebben.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste manier te dra-
gen. De SRS-airbags zijn aanvullende middelen die samen met de veilig-
heidsgordels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactiveerd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuurder zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf het midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen veel bestuurders, zelfs met de bestuurdersstoel helemaal naar voren,
de afstand van 250 mm door simpelweg de rugleuning iets achterover
te zetten. Als u door het achterover zetten van uw stoel de weg niet
goed meer kunt zien, kunt u een stevig, niet-glad kussen gebruiken om
hoger te zitten, of uw stoel hoger zetten wanneer uw auto deze moge-
lijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor wijst de airbag naar uw borst in plaats van naar uw hoofd en nek.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds goed bediend kunnen worden en u
het instrumentenpaneel nog goed kunt zien.
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht geacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de voorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagiersstoel dient zo
ver mogelijk van de airbag af te staan, met de rugleuning rechtop.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, ku\
n-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebruik de veilig-
heidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen en op de juiste wijze vastzitten. Ach-
terin zitten kinderen veiliger dan op de voorpassagiersstoel. ( →Blz. 55)
YARIS_HV_OM_Europe_OM52G76E.book Page 43 Friday, April 22, 2016 10:49 AM

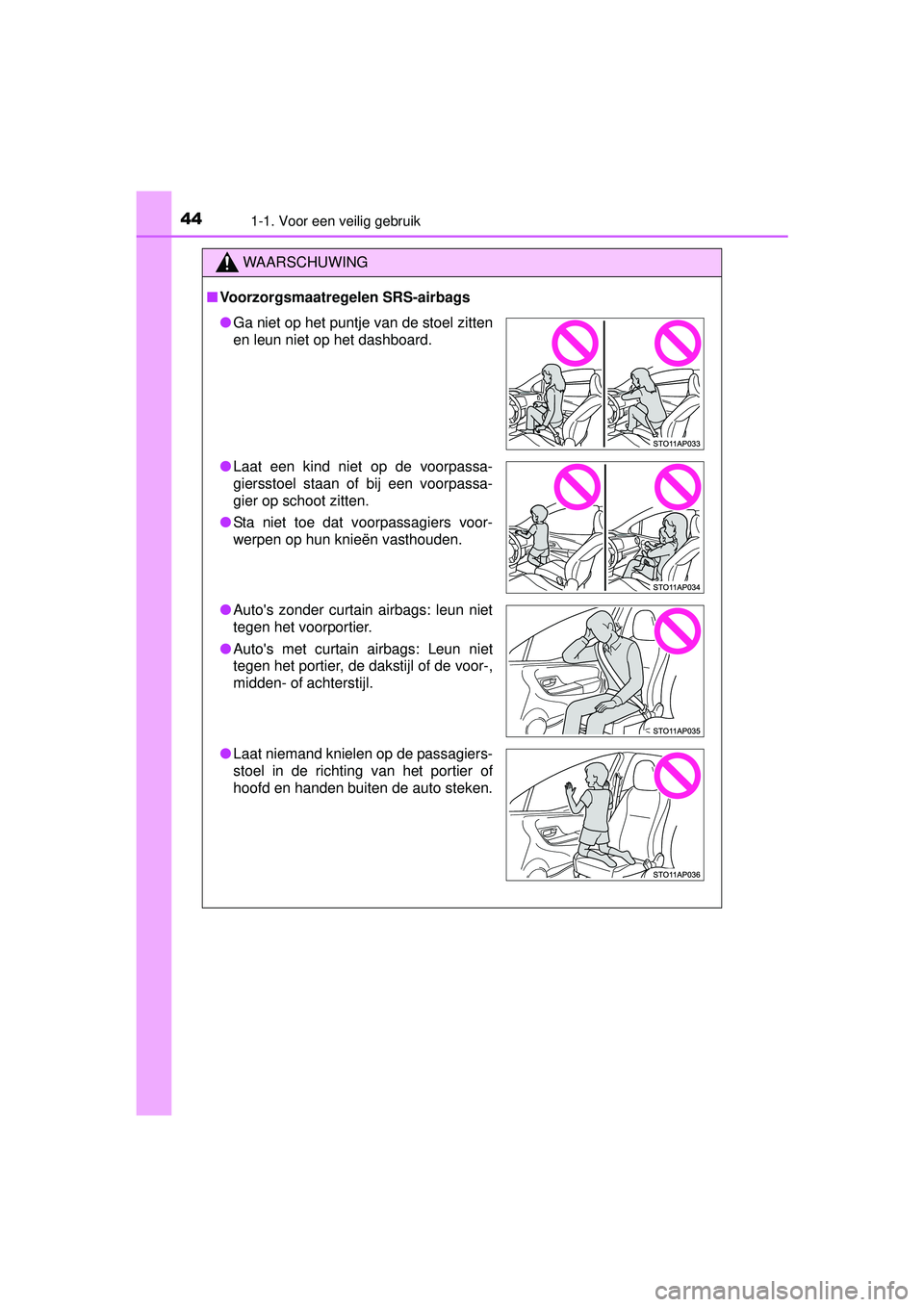

441-1. Voor een veilig gebruik
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
● Auto's zonder curtain airbags: leun niet
tegen het voorportier.
● Auto's met curtain airbags: Leun niet
tegen het portier, de dakstijl of de voor-,
midden- of achterstijl.
● Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
YARIS_HV_OM_Europe_OM52G76E.book Page 44 Friday, April 22, 2016 10:49 AM

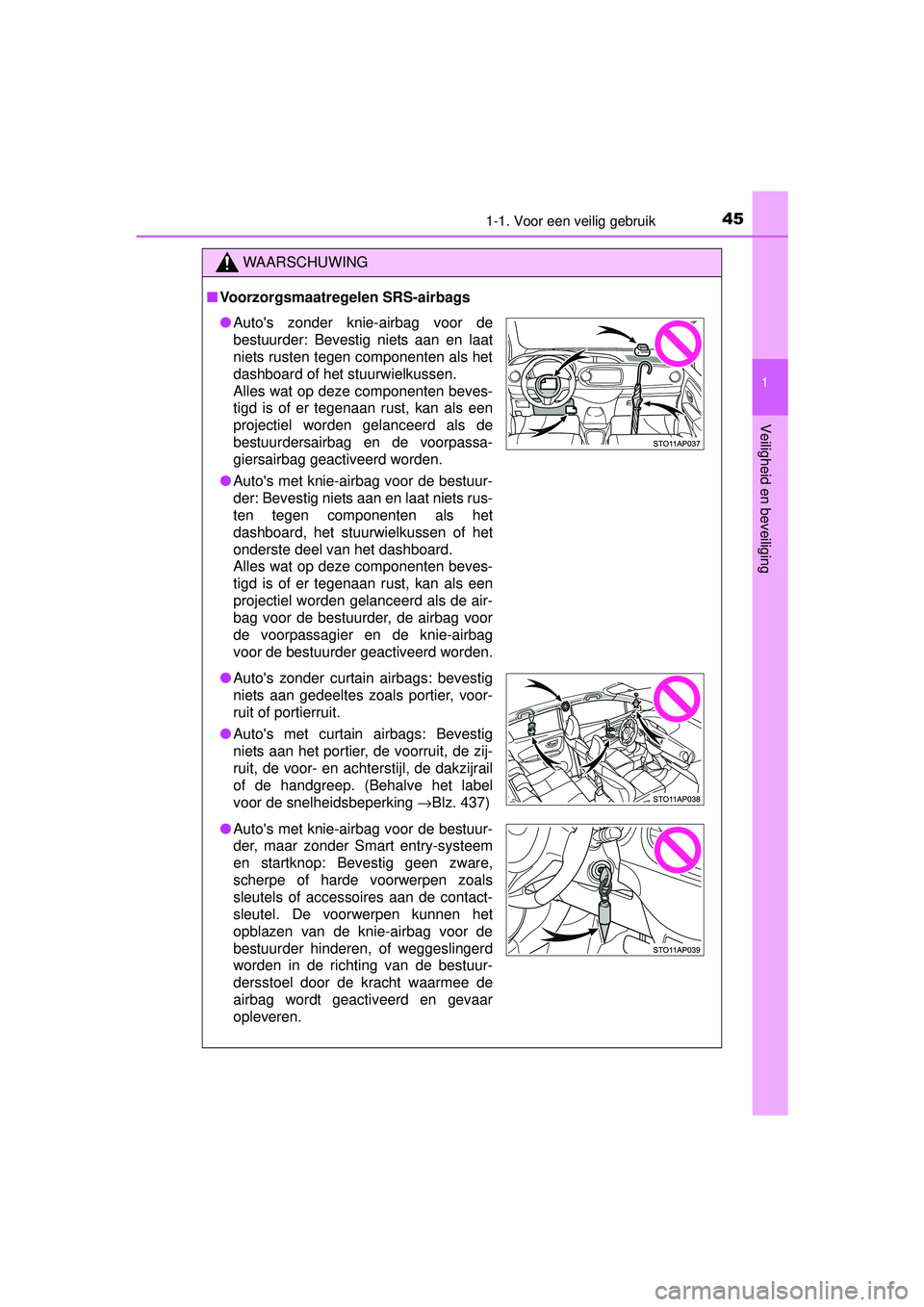

451-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Auto's zonder knie-airbag voor de
bestuurder: Bevestig niets aan en laat
niets rusten tegen componenten als het
dashboard of het stuurwielkussen.
Alles wat op deze componenten beves-
tigd is of er tegenaan rust, kan als een
projectiel worden gelanceerd als de
bestuurdersairbag en de voorpassa-
giersairbag geactiveerd worden.
● Auto's met knie-airbag voor de bestuur-
der: Bevestig niets aan en laat niets rus-
ten tegen componenten als het
dashboard, het stuurwielkussen of het
onderste deel van het dashboard.
Alles wat op deze componenten beves-
tigd is of er tegenaan rust, kan als een
projectiel worden gelanceerd als de air-
bag voor de bestuurder, de airbag voor
de voorpassagier en de knie-airbag
voor de bestuurder geactiveerd worden.
● Auto's zonder curtain airbags: bevestig
niets aan gedeeltes zoals portier, voor-
ruit of portierruit.
● Auto's met curtain airbags: Bevestig
niets aan het portier, de voorruit, de zij-
ruit, de voor- en achterstijl, de dakzijrail
of de handgreep. (Behalve het label
voor de snelheidsbeperking →Blz. 437)
● Auto's met knie-airbag voor de bestuur-
der, maar zonder Smart entry-systeem
en startknop: Bevestig geen zware,
scherpe of harde voorwerpen zoals
sleutels of accessoires aan de contact-
sleutel. De voorwerpen kunnen het
opblazen van de knie-airbag voor de
bestuurder hinderen, of weggeslingerd
worden in de richting van de bestuur-
dersstoel door de kracht waarmee de
airbag wordt geactiveerd en gevaar
opleveren.
YARIS_HV_OM_Europe_OM52G76E.book Page 45 Friday, April 22, 2016 10:49 AM

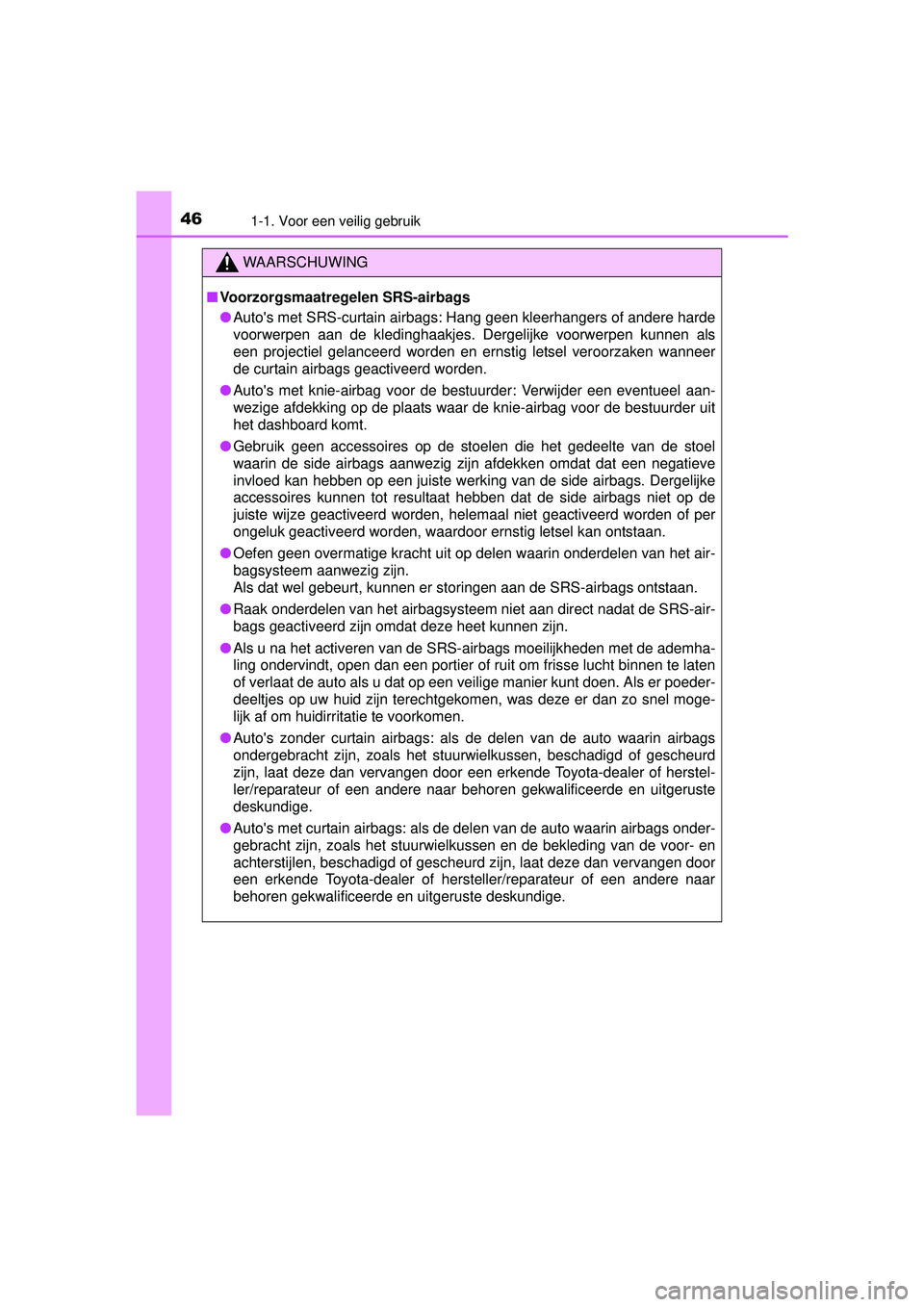

461-1. Voor een veilig gebruik
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Auto's met SRS-curtain airbags: Hang geen kleerhangers of andere harde
voorwerpen aan de kledinghaakjes. Dergelijke voorwerpen kunnen als
een projectiel gelanceerd worden en er nstig letsel veroorzaken wanneer
de curtain airbags geactiveerd worden.
● Auto's met knie-airbag voor de bestuurder: Verwijder een eventueel aan-
wezige afdekking op de plaats waar de knie-airbag voor de bestuurder uit
het dashboard komt.
● Gebruik geen accessoires op de stoelen die het gedeelte van de stoel
waarin de side airbags aanwezig zijn afdekken omdat dat een negatieve
invloed kan hebben op een juiste werking van de side airbags. Dergelijke
accessoires kunnen tot resultaat hebben dat de side airbags niet op de
juiste wijze geactiveerd worden, helemaal niet geactiveerd worden of per
ongeluk geactiveerd worden, waardoor ernstig letsel kan ontstaan.
● Oefen geen overmatige kracht uit op delen waarin onderdelen van het air-
bagsysteem aanwezig zijn.
Als dat wel gebeurt, kunnen er storingen aan de SRS-airbags ontstaan.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de SRS-air-
bags geactiveerd zijn omdat deze heet kunnen zijn.
● Als u na het activeren van de SRS-airbags moeilijkheden met de ademha-
ling ondervindt, open dan een portier of ruit om frisse lucht binnen te laten
of verlaat de auto als u dat op een veilige manier kunt doen. Als er poeder-
deeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel moge-
lijk af om huidirritatie te voorkomen.
● Auto's zonder curtain airbags: als de delen van de auto waarin airbags
ondergebracht zijn, zoals het stuurwielkussen, beschadigd of gescheurd
zijn, laat deze dan vervangen door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
● Auto's met curtain airbags: als de delen van de auto waarin airbags onder-
gebracht zijn, zoals het stuurwielkussen en de bekleding van de voor- en
achterstijlen, beschadigd of gescheurd zijn, laat deze dan vervangen door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52G76E.book Page 46 Friday, April 22, 2016 10:49 AM

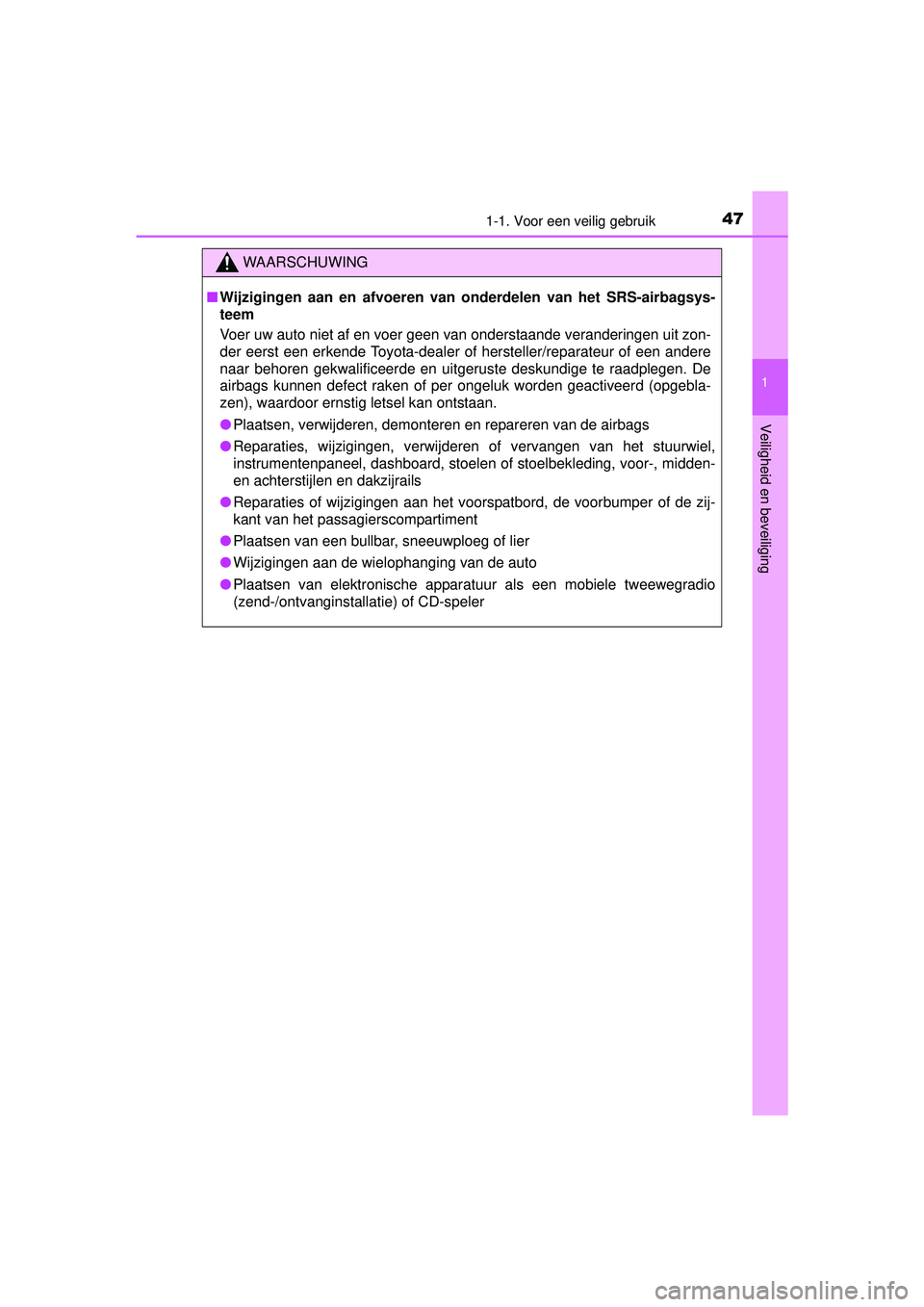

471-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Wijzigingen aan en afvoeren van onderdelen van het SRS-airbagsys-
teem
Voer uw auto niet af en voer geen van onderstaande veranderingen uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadplegen. De
airbags kunnen defect raken of per ongeluk worden geactiveerd (opgebla-
zen), waardoor ernstig letsel kan ontstaan.
● Plaatsen, verwijderen, demonteren en repareren van de airbags
● Reparaties, wijzigingen, verwijderen of vervangen van het stuurwiel,
instrumentenpaneel, dashboard, stoelen of stoelbekleding, voor-, midden-
en achterstijlen en dakzijrails
● Reparaties of wijzigingen aan het voorspatbord, de voorbumper of de zij-
kant van het passagierscompartiment
● Plaatsen van een bullbar, sneeuwploeg of lier
● Wijzigingen aan de wielophanging van de auto
● Plaatsen van elektronische apparat uur als een mobiele tweewegradio
(zend-/ontvanginstallatie) of CD-speler
YARIS_HV_OM_Europe_OM52G76E.book Page 47 Friday, April 22, 2016 10:49 AM

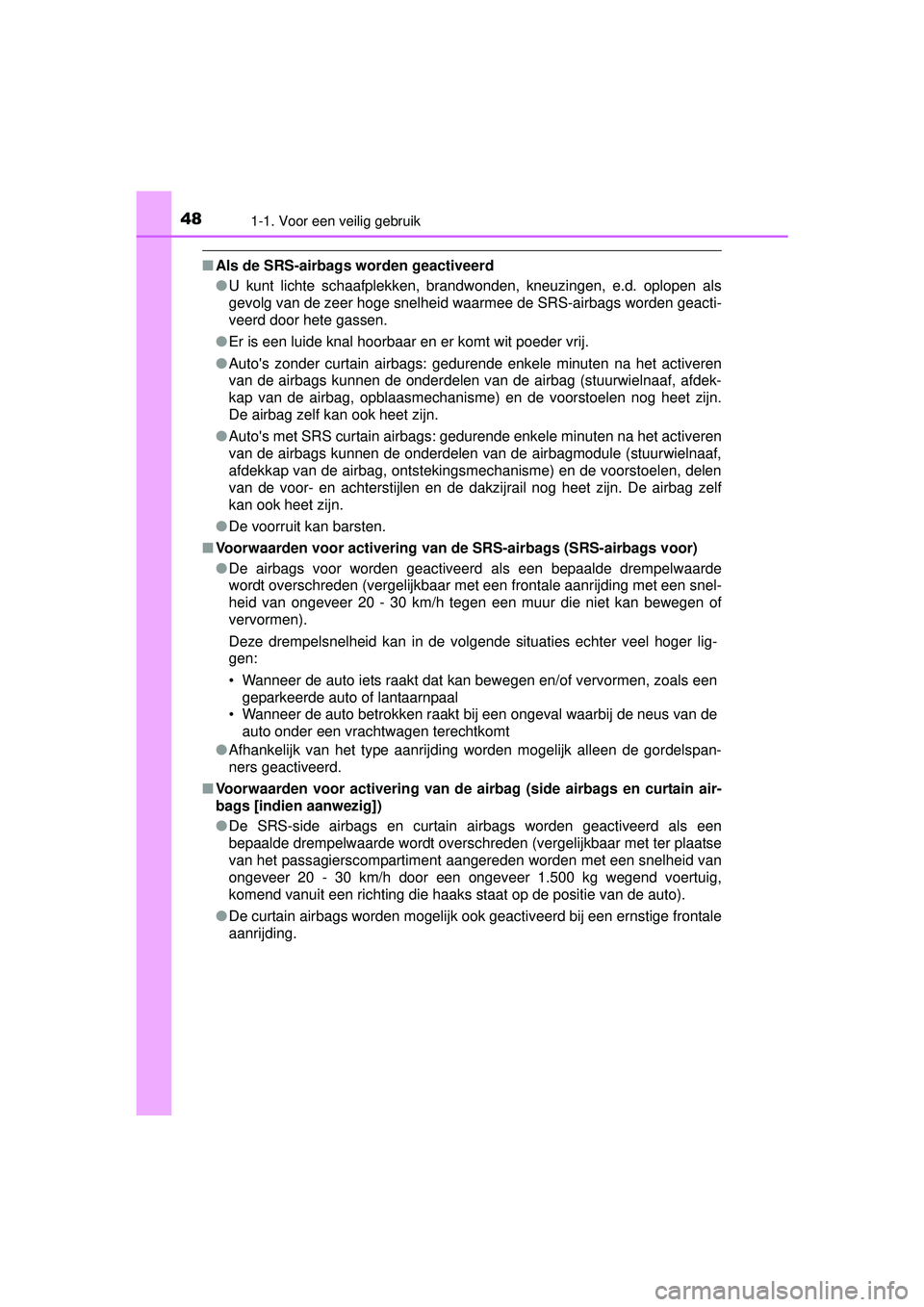

481-1. Voor een veilig gebruik
YARIS_HV_OM_Europe_OM52G76E
■Als de SRS-airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden, kneuzingen, e.d. oplopen als
gevolg van de zeer hoge snelheid waa rmee de SRS-airbags worden geacti-
veerd door hete gassen.
● Er is een luide knal hoorbaar en er komt wit poeder vrij.
● Auto's zonder curtain airbags: gedurende enkele minuten na het activeren
van de airbags kunnen de onderdelen van de airbag (stuurwielnaaf, afdek-
kap van de airbag, opblaasmechanisme) en de voorstoelen nog heet zijn.
De airbag zelf kan ook heet zijn.
● Auto's met SRS curtain airbags: gedurende enkele minuten na het activeren
van de airbags kunnen de onderdelen van de airbagmodule (stuurwielnaaf,
afdekkap van de airbag, ontstekingsmechanisme) en de voorstoelen, delen
van de voor- en achterstijlen en de dakzijrail nog heet zijn. De airbag zelf
kan ook heet zijn.
● De voorruit kan barsten.
■ Voorwaarden voor activer ing van de SRS-airbags (SRS-airbags voor)
● De airbags voor worden geactiveerd als een bepaalde drempelwaarde
wordt overschreden (vergelijkbaar met een frontale aanrijding met een snel-
heid van ongeveer 20 - 30 km/h tegen een muur die niet kan bewegen of
vervormen).
Deze drempelsnelheid kan in de volgende situaties echter veel hoger lig-
gen:
• Wanneer de auto iets raakt dat kan bewegen en/of vervormen, zoals een
geparkeerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de auto onder een vrachtwagen terechtkomt
● Afhankelijk van het type aanrijding worden mogelijk alleen de gordelspan-
ners geactiveerd.
■ Voorwaarden voor activering van de ai rbag (side airbags en curtain air-
bags [indien aanwezig])
● De SRS-side airbags en curtain airbags worden geactiveerd als een
bepaalde drempelwaarde wordt oversc hreden (vergelijkbaar met ter plaatse
van het passagierscompartiment aangereden worden met een snelheid van
ongeveer 20 - 30 km/h door een ong eveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks staat op de positie van de auto).
● De curtain airbags worden mogelijk ook geactiveerd bij een ernstige frontale
aanrijding.
YARIS_HV_OM_Europe_OM52G76E.book Page 48 Friday, April 22, 2016 10:49 AM

491-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52G76E■

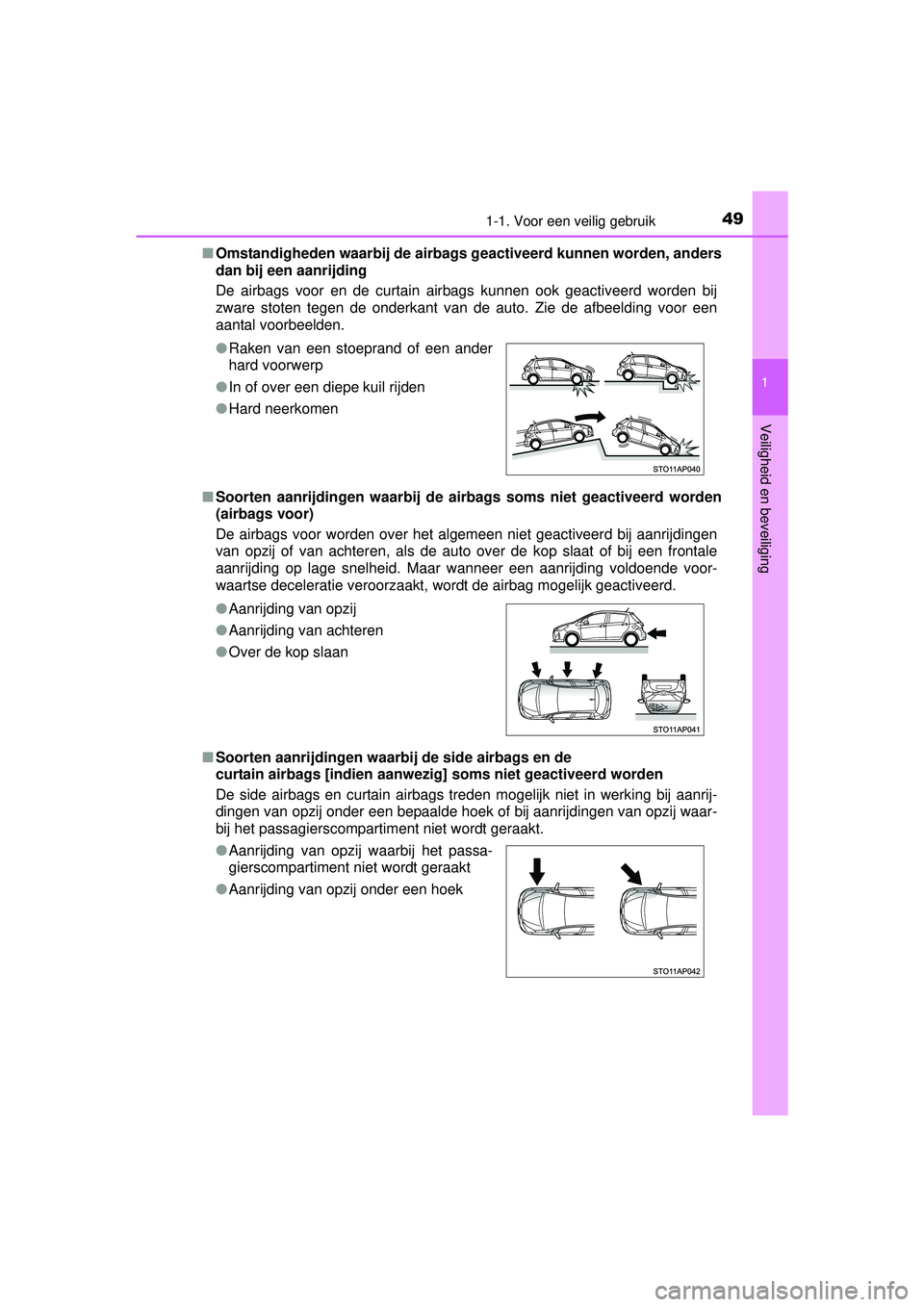

Omstandigheden waarbij de airbags geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor en de curtain airbags kunnen ook geactiveerd worden bij
zware stoten tegen de onderkant van de auto. Zie de afbeelding voor een
aantal voorbeelden.
■ Soorten aanrijdingen waarbij de airb ags soms niet geactiveerd worden
(airbags voor)
De airbags voor worden over het al gemeen niet geactiveerd bij aanrijdingen
van opzij of van achteren, als de auto over de kop slaat of bij een frontale
aanrijding op lage snelheid. Maar wanneer een aanrijding voldoende voor-
waartse deceleratie veroorzaakt, wordt de airbag mogelijk geactiveerd.
■ Soorten aanrijdingen waarbij de side airbags en de
curtain airbags [indien aanwezig] soms niet geactiveerd worden
De side airbags en curtain airbags treden mogelijk niet in werking bij aanrij-
dingen van opzij onder een bepaalde hoek of bij aanrijdingen van opzij waar-
bij het passagierscompartiment niet wordt geraakt. ● Raken van een stoeprand of een ander
hard voorwerp
● In of over een diepe kuil rijden
● Hard neerkomen
● Aanrijding van opzij
● Aanrijding van achteren
● Over de kop slaan
●Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
● Aanrijding van opzij onder een hoek
YARIS_HV_OM_Europe_OM52G76E.book Page 49 Friday, April 22, 2016 10:49 AM

501-1. Voor een veilig gebruik

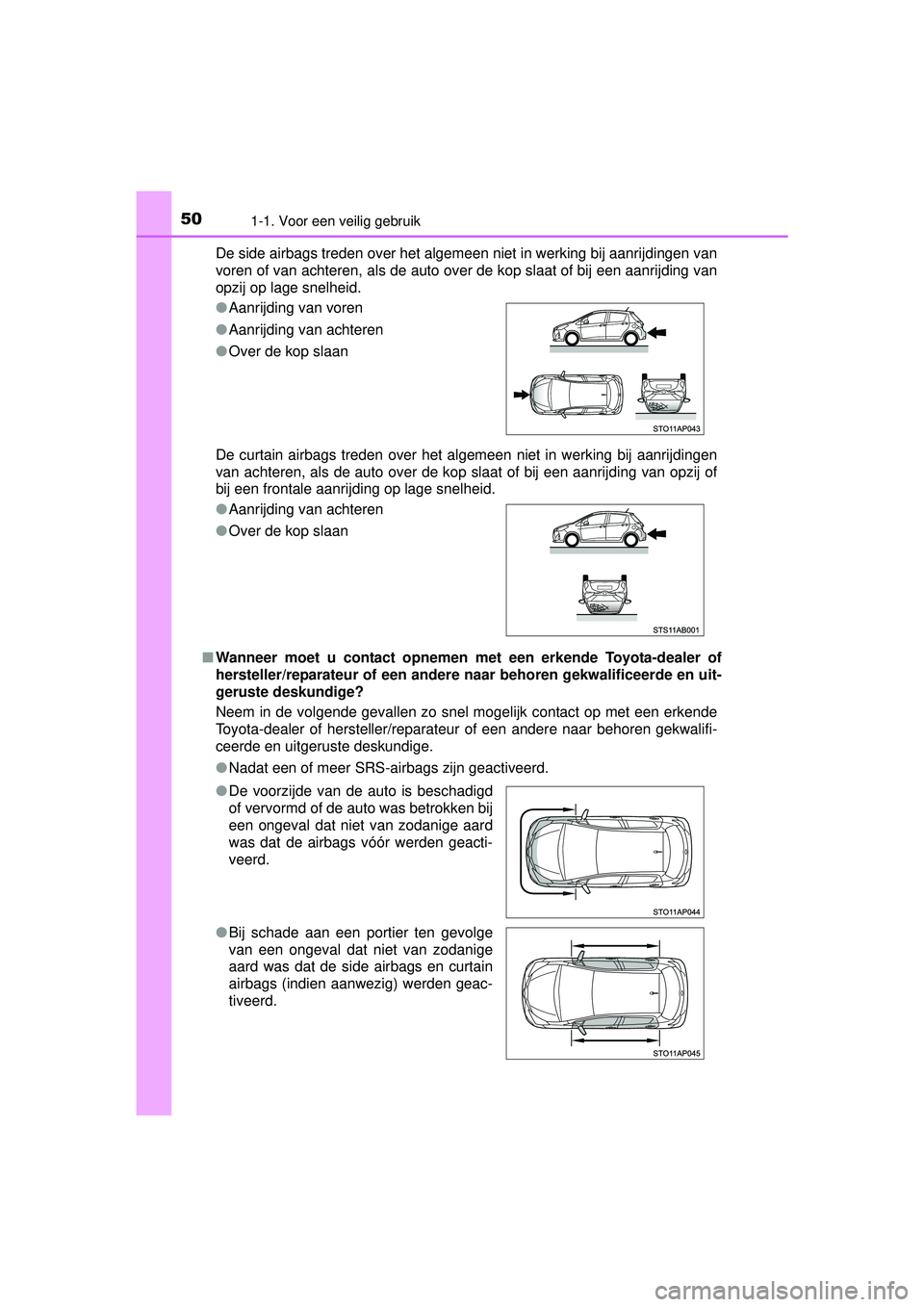

YARIS_HV_OM_Europe_OM52G76EDe side airbags treden over het algemeen niet in werking bij aanrijdingen van
voren of van achteren, als de auto over de kop slaat of bij een aanrijding van
opzij op lage snelheid.
De curtain airbags treden over het algemeen niet in werking bij aanrijdingen
van achteren, als de auto over de kop slaat of bij een aanrijding van opzij of
bij een frontale aanrijding op lage snelheid.
■ Wanneer moet u contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige?
Neem in de volgende gevallen zo snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Nadat een of meer SRS-airbags zijn geactiveerd.
●
Aanrijding van voren
● Aanrijding van achteren
● Over de kop slaan
●Aanrijding van achteren
● Over de kop slaan
●De voorzijde van de auto is beschadigd
of vervormd of de auto was betrokken bij
een ongeval dat niet van zodanige aard
was dat de airbags vóór werden geacti-
veerd.
● Bij schade aan een portier ten gevolge
van een ongeval dat niet van zodanige
aard was dat de side airbags en curtain
airbags (indien aanwezig) werden geac-
tiveerd.
YARIS_HV_OM_Europe_OM52G76E.book Page 50 Friday, April 22, 2016 10:49 AM
