TOYOTA YARIS HYBRID 2016 Manual del propietario (in Spanish)

91

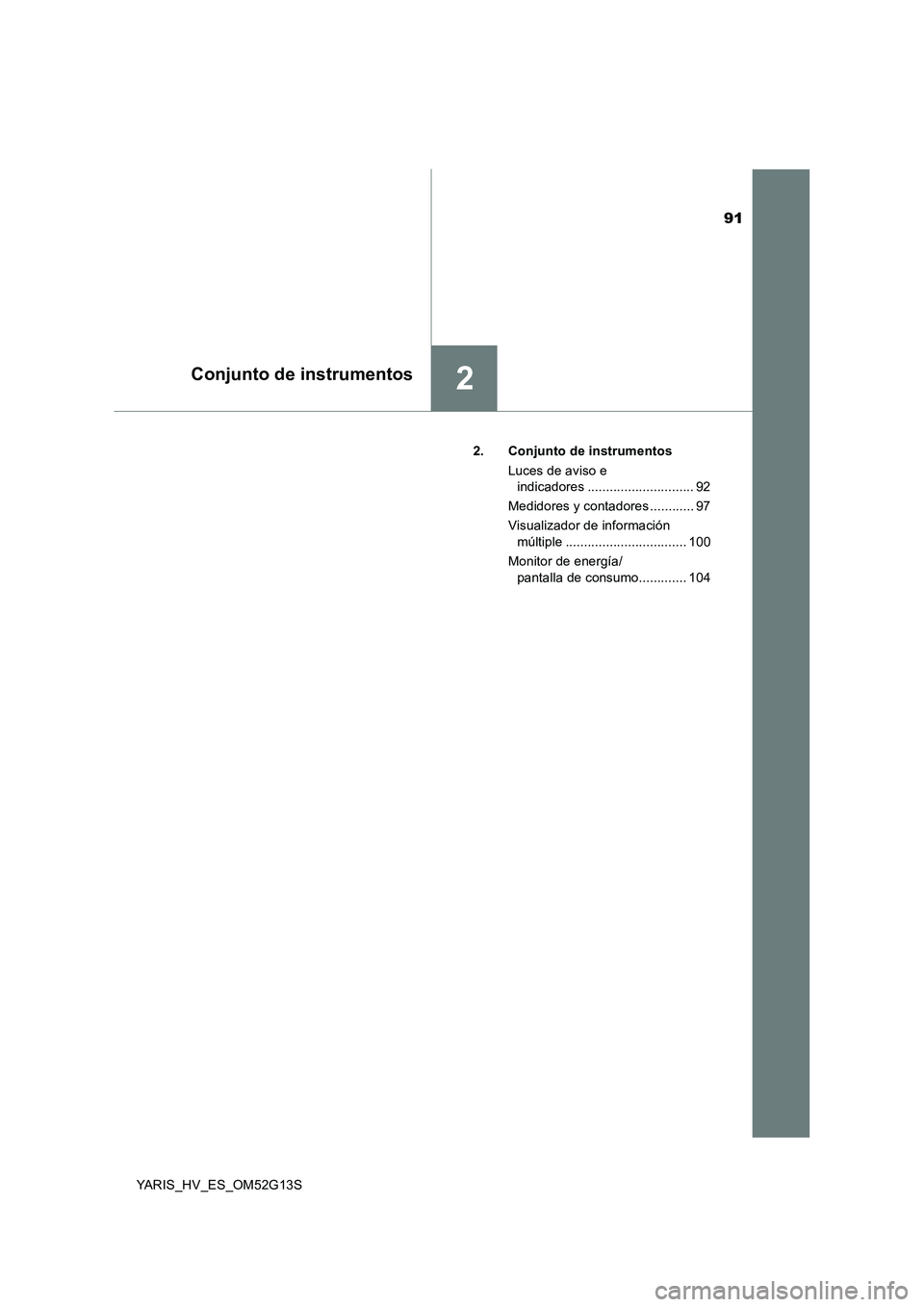

2Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
2. Conjunto de instrumentos
Luces de aviso e
indicadores ............................. 92
Medidores y contadores ............ 97
Visualizador de información
múltiple ................................. 100
Monitor de energía/
pantalla de consumo............. 104

922. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

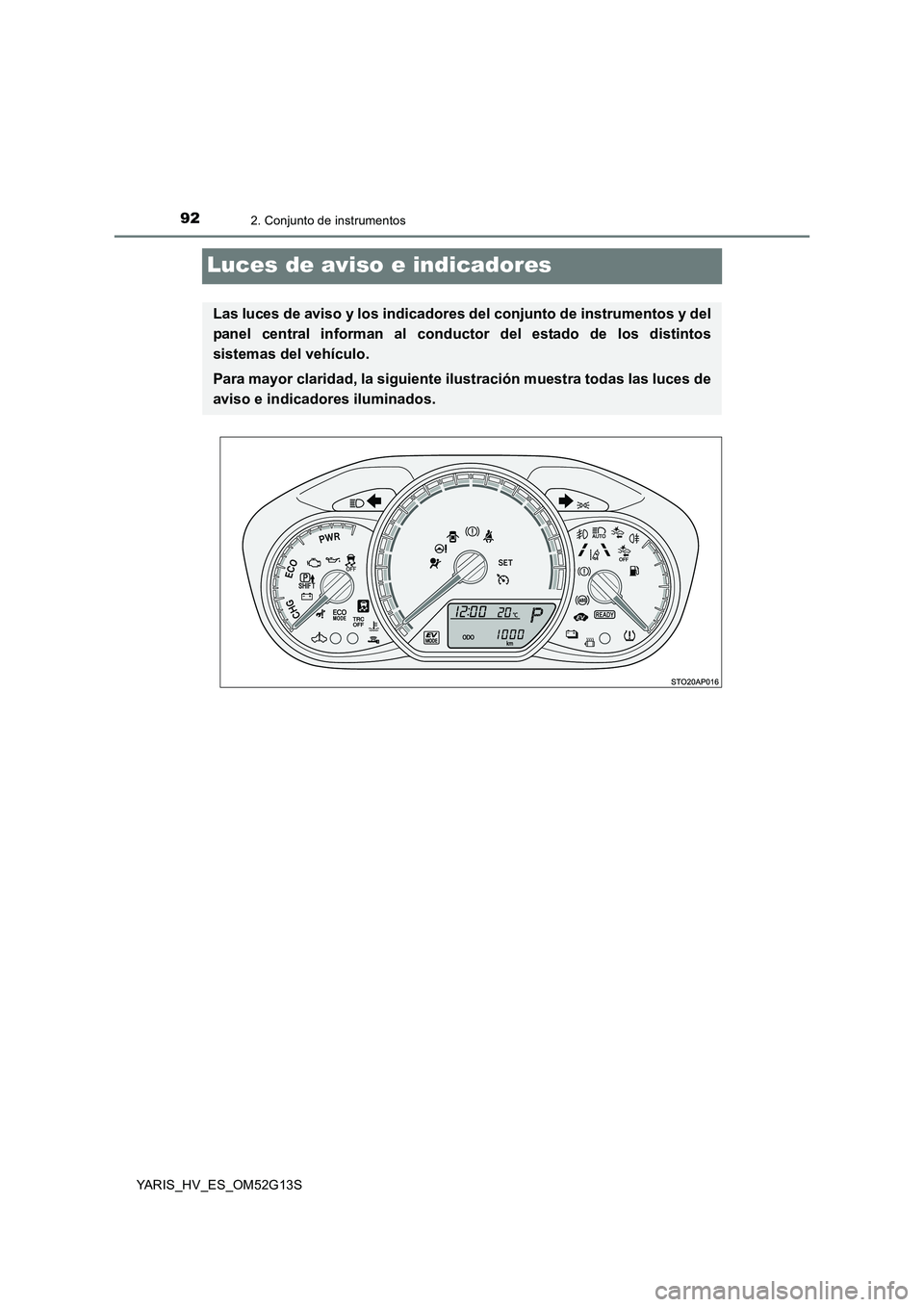

Luces de aviso e indicadores
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

932. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

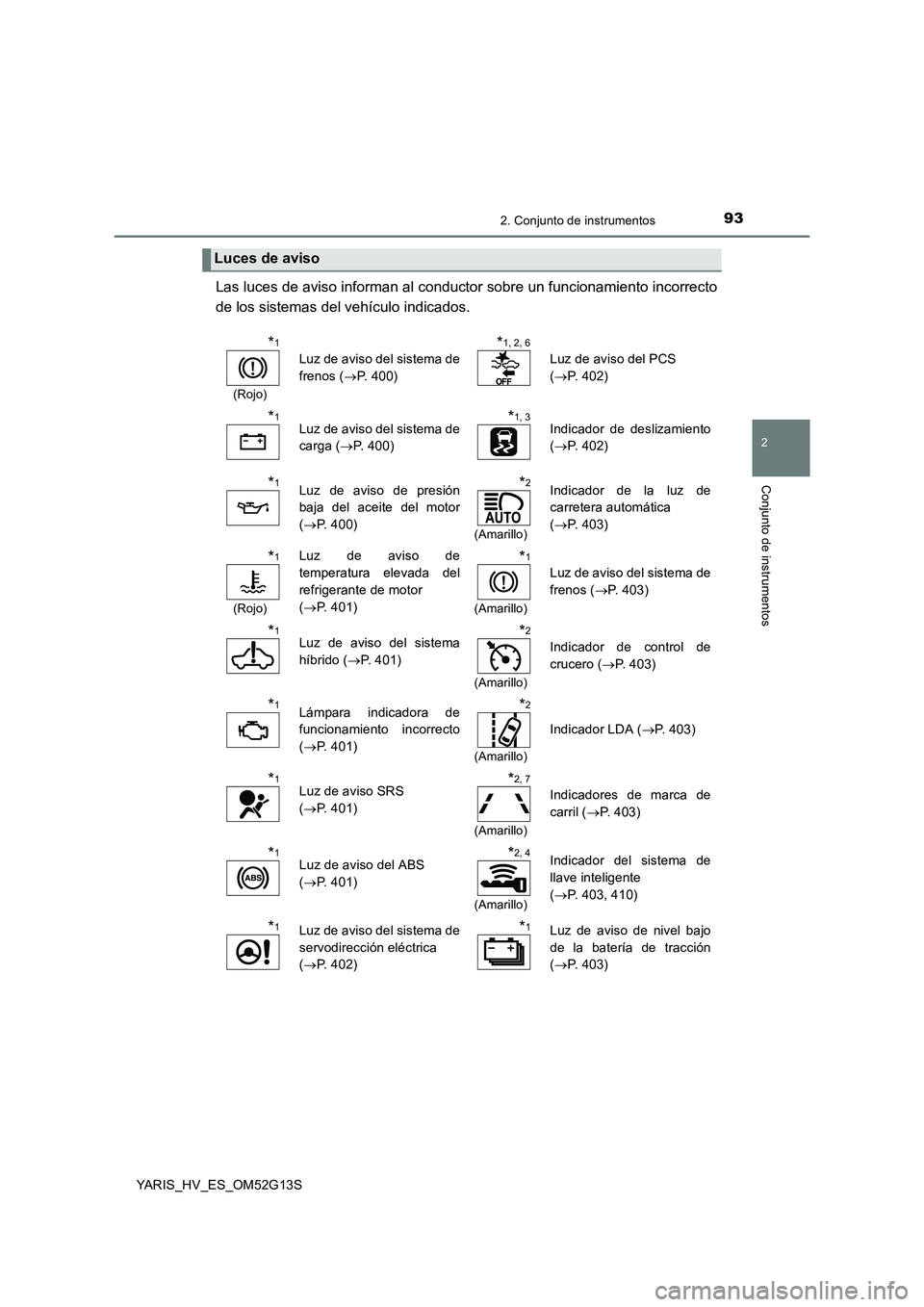

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1
(Rojo)
Luz de aviso del sistema de
frenos ( P. 400)
*1, 2, 6
Luz de aviso del PCS
( P. 402)
*1Luz de aviso del sistema de
carga ( P. 400)
*1, 3Indicador de deslizamiento
( P. 402)
*1Luz de aviso de presión
baja del aceite del motor
( P. 400)
*2
(Amarillo)
Indicador de la luz de
carretera automática
( P. 403)
*1
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 401)
*1
(Amarillo)
Luz de aviso del sistema de
frenos ( P. 403)
*1Luz de aviso del sistema
híbrido ( P. 401)
*2
(Amarillo)
Indicador de control de
crucero ( P. 403)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 401)
*2
(Amarillo)
Indicador LDA (P. 403)
*1Luz de aviso SRS
( P. 401)
*2, 7
(Amarillo)
Indicadores de marca de
carril ( P. 403)
*1Luz de aviso del ABS
( P. 401)
*2, 4
(Amarillo)
Indicador del sistema de
llave inteligente
( P. 403, 410)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 402)
*1Luz de aviso de nivel bajo
de la batería de tracción
( P. 403)

942. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

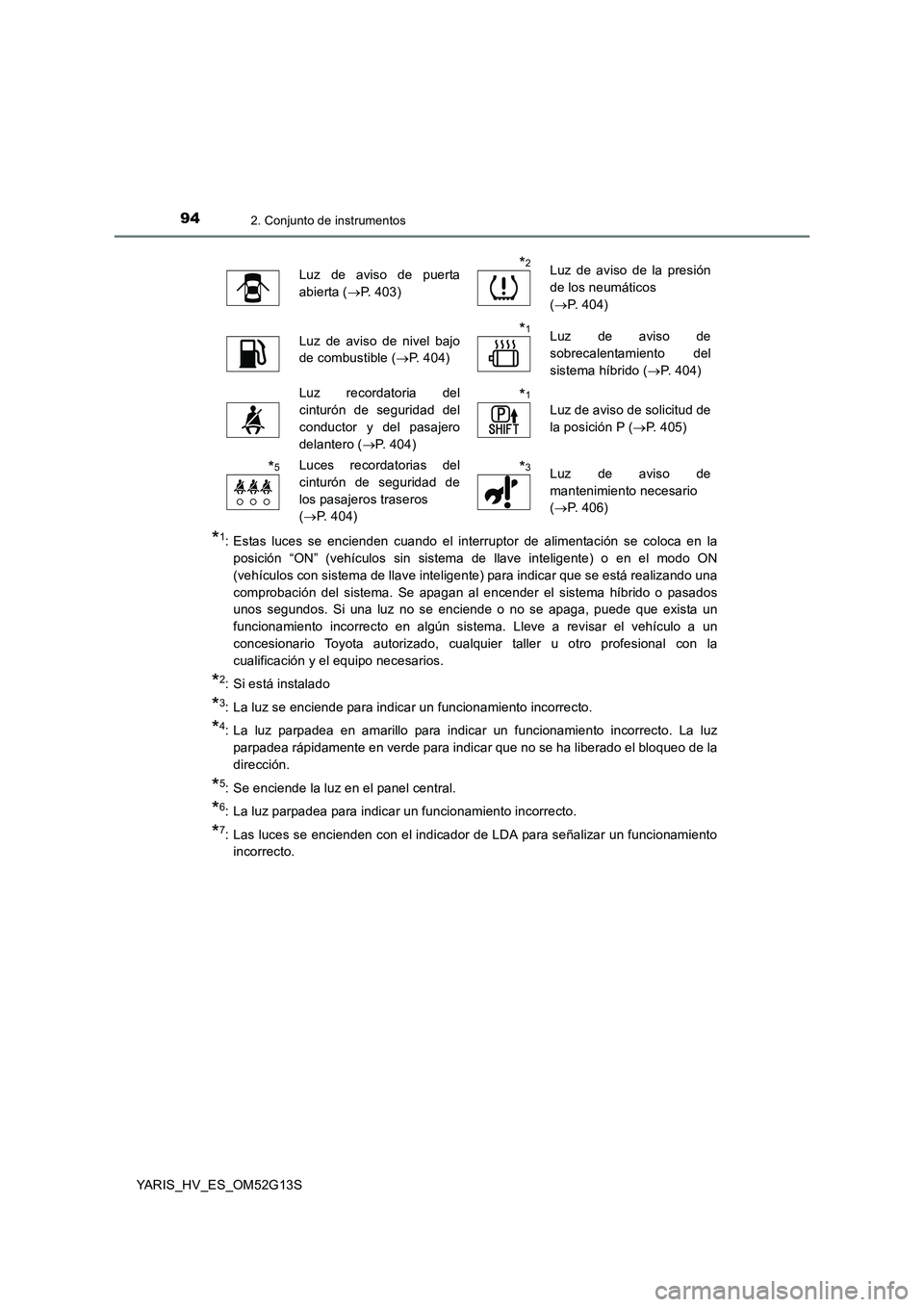

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*5: Se enciende la luz en el panel central.
*6: La luz parpadea para indicar un funcionamiento incorrecto.
*7: Las luces se encienden con el indicador de LDA para señalizar un funcionamiento
incorrecto.
Luz de aviso de puerta
abierta ( P. 403)
*2Luz de aviso de la presión
de los neumáticos
( P. 404)
Luz de aviso de nivel bajo
de combustible ( P. 404)
*1Luz de aviso de
sobrecalentamiento del
sistema híbrido ( P. 404)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 404)
*1
Luz de aviso de solicitud de
la posición P ( P. 405)
*5Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 404)
*3Luz de aviso de
mantenimiento necesario
( P. 406)

952. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

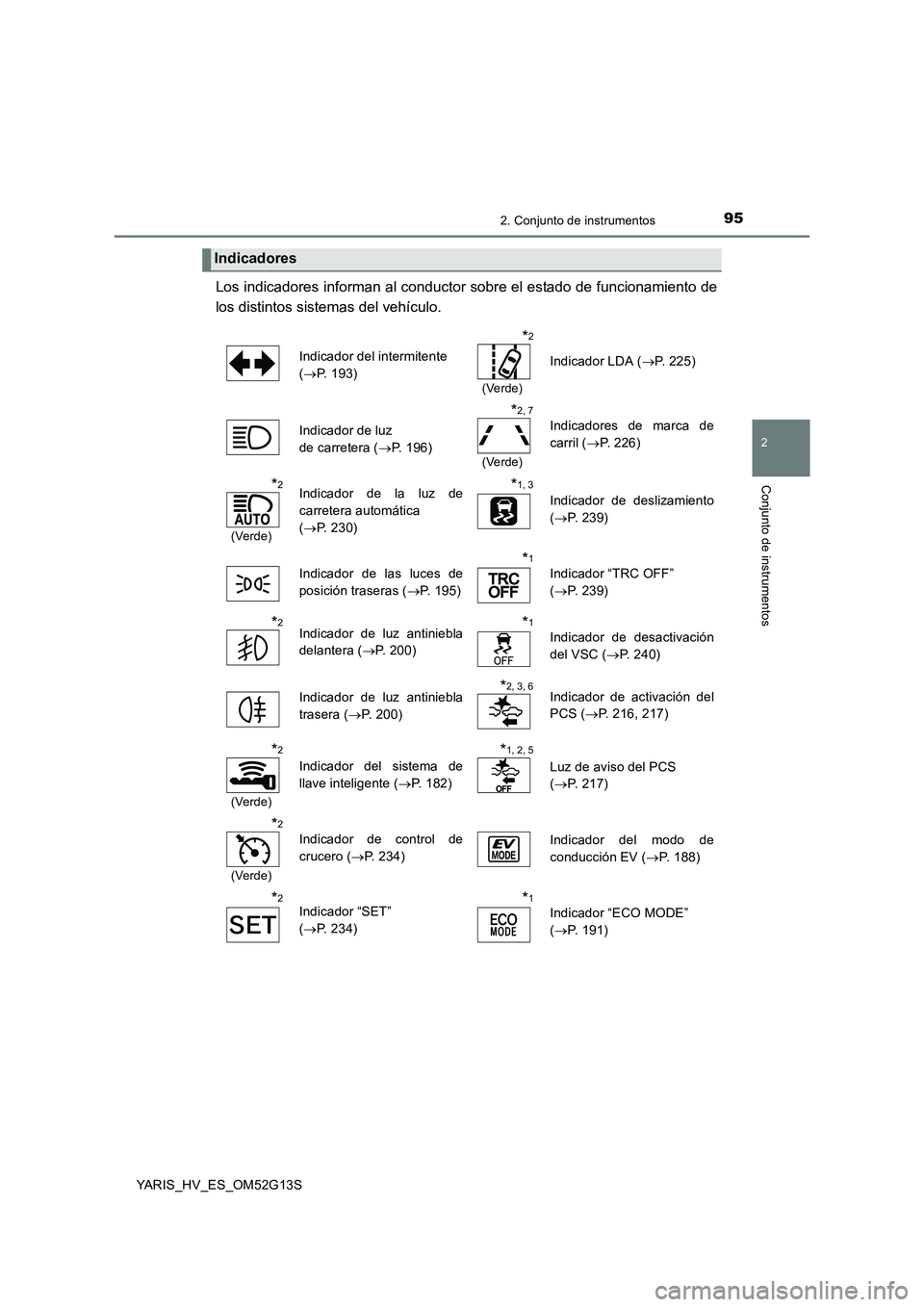

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P. 193)
*2
(Verde)
Indicador LDA (P. 225)
Indicador de luz
de carretera ( P. 196)
*2, 7
(Verde)
Indicadores de marca de
carril ( P. 226)
*2
(Verde)
Indicador de la luz de
carretera automática
( P. 230)
*1, 3
Indicador de deslizamiento
( P. 239)
Indicador de las luces de
posición traseras ( P. 195)
*1
Indicador “TRC OFF”
( P. 239)
*2Indicador de luz antiniebla
delantera ( P. 200)
*1
Indicador de desactivación
del VSC ( P. 240)
Indicador de luz antiniebla
trasera ( P. 200)
*2, 3, 6Indicador de activación del
PCS ( P. 216, 217)
*2
(Verde)
Indicador del sistema de
llave inteligente ( P. 182)
*1, 2, 5
Luz de aviso del PCS
( P. 217)
*2
(Verde)
Indicador de control de
crucero ( P. 234)
Indicador del modo de
conducción EV ( P. 188)
*2Indicador “SET”
( P. 234)
*1
Indicador “ECO MODE”
( P. 191)

962. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

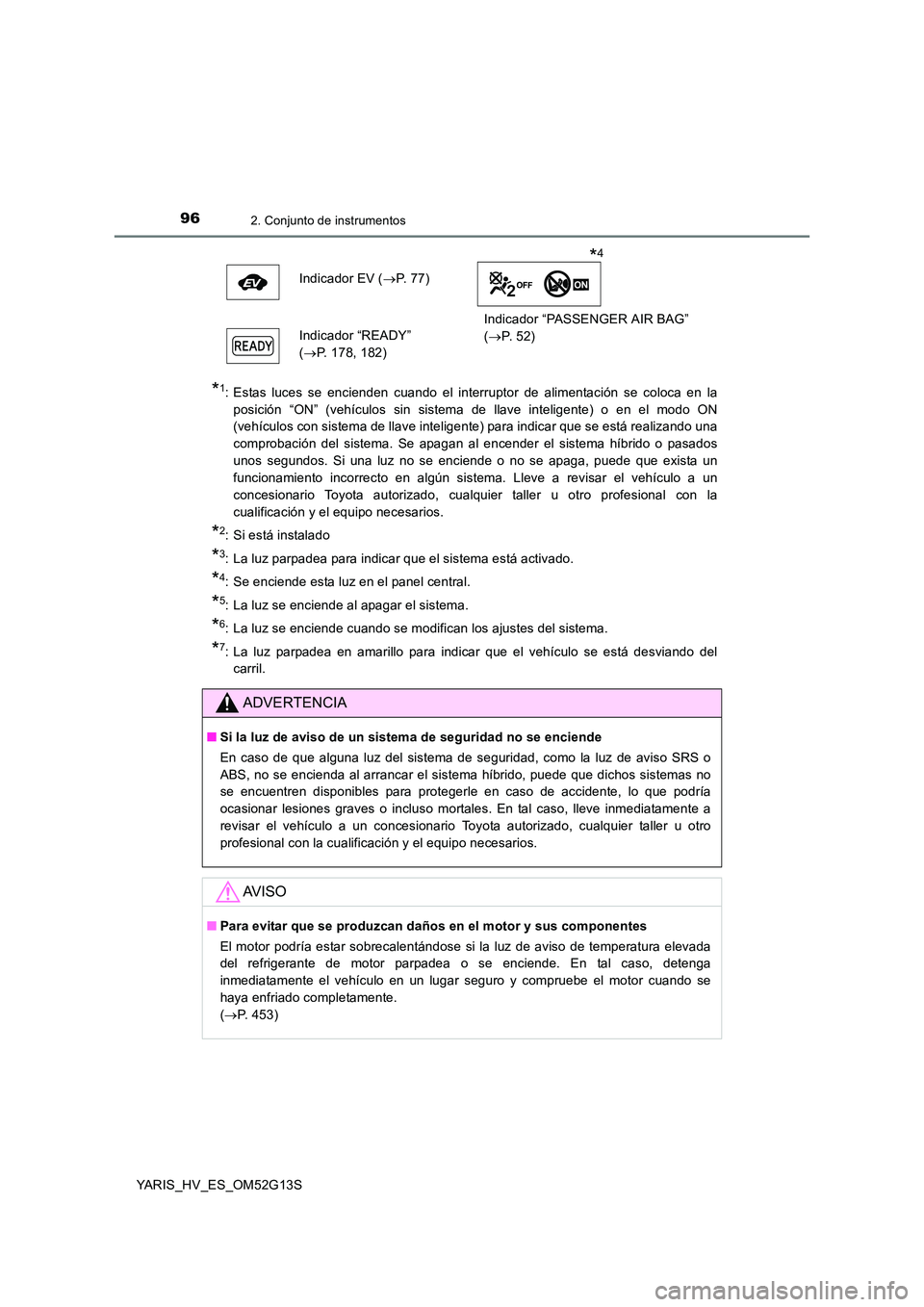

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: Se enciende esta luz en el panel central.
*5: La luz se enciende al apagar el sistema.
*6: La luz se enciende cuando se modifican los ajustes del sistema.
*7: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
Indicador EV ( P. 7 7 )
Indicador “PASSENGER AIR BAG”
( P. 5 2 ) Indicador “READY”
( P. 178, 182)
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el sist ema híbrido, puede que dichos sistemas no
se encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionar lesiones graves o incluso mortales. En tal caso, lleve inmediatamente a
revisar el vehículo a un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante de motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente.
( P. 453)
*4

97
2
2. Conjunto de instrumentos
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

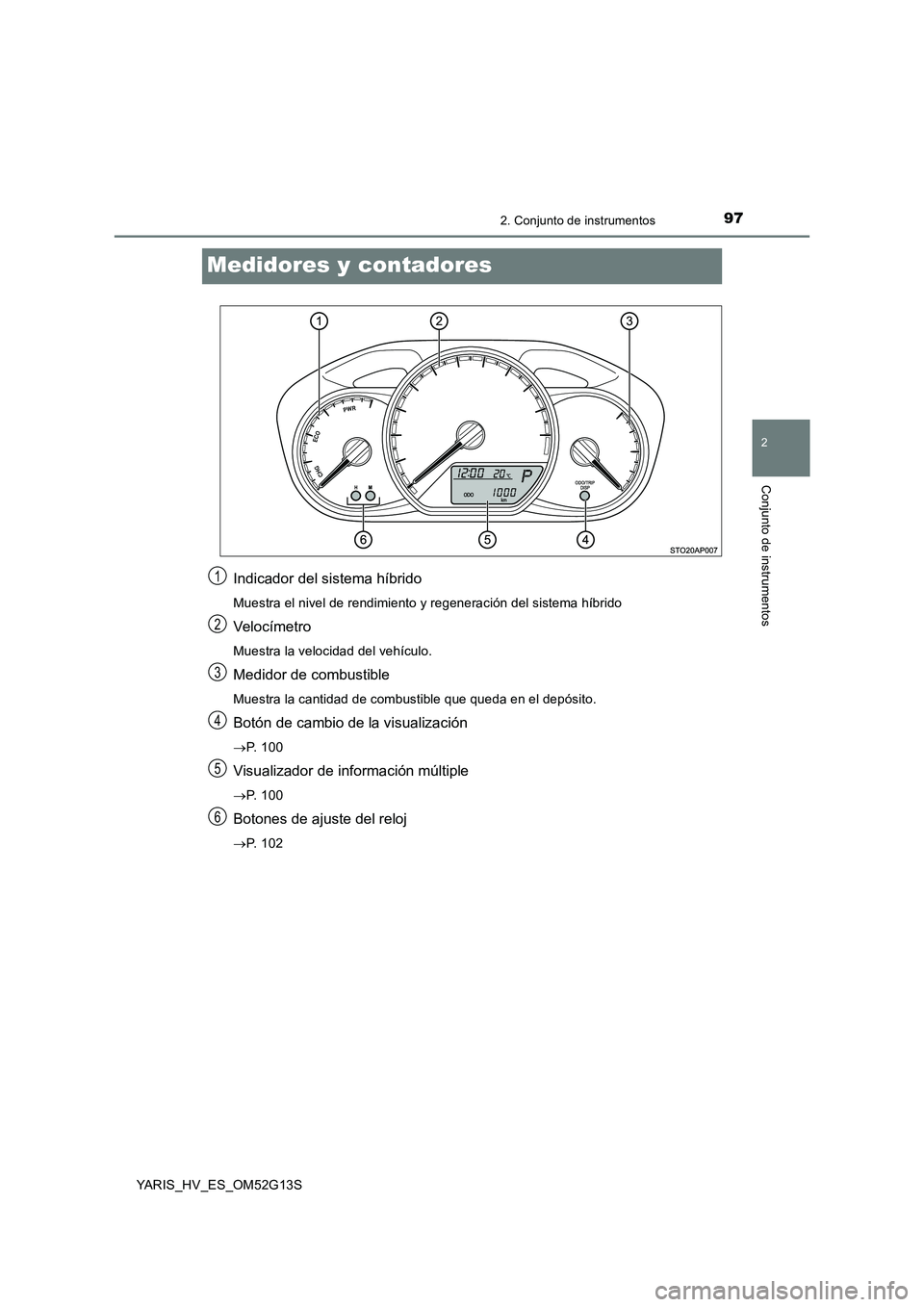

Medidores y contadores
Indicador del sistema híbrido
Muestra el nivel de rendimiento y regeneración del sistema híbrido
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Botón de cambio de la visualización
P. 1 0 0
Visualizador de información múltiple
P. 1 0 0
Botones de ajuste del reloj
P. 1 0 2
1
2
3
4
5
6

982. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

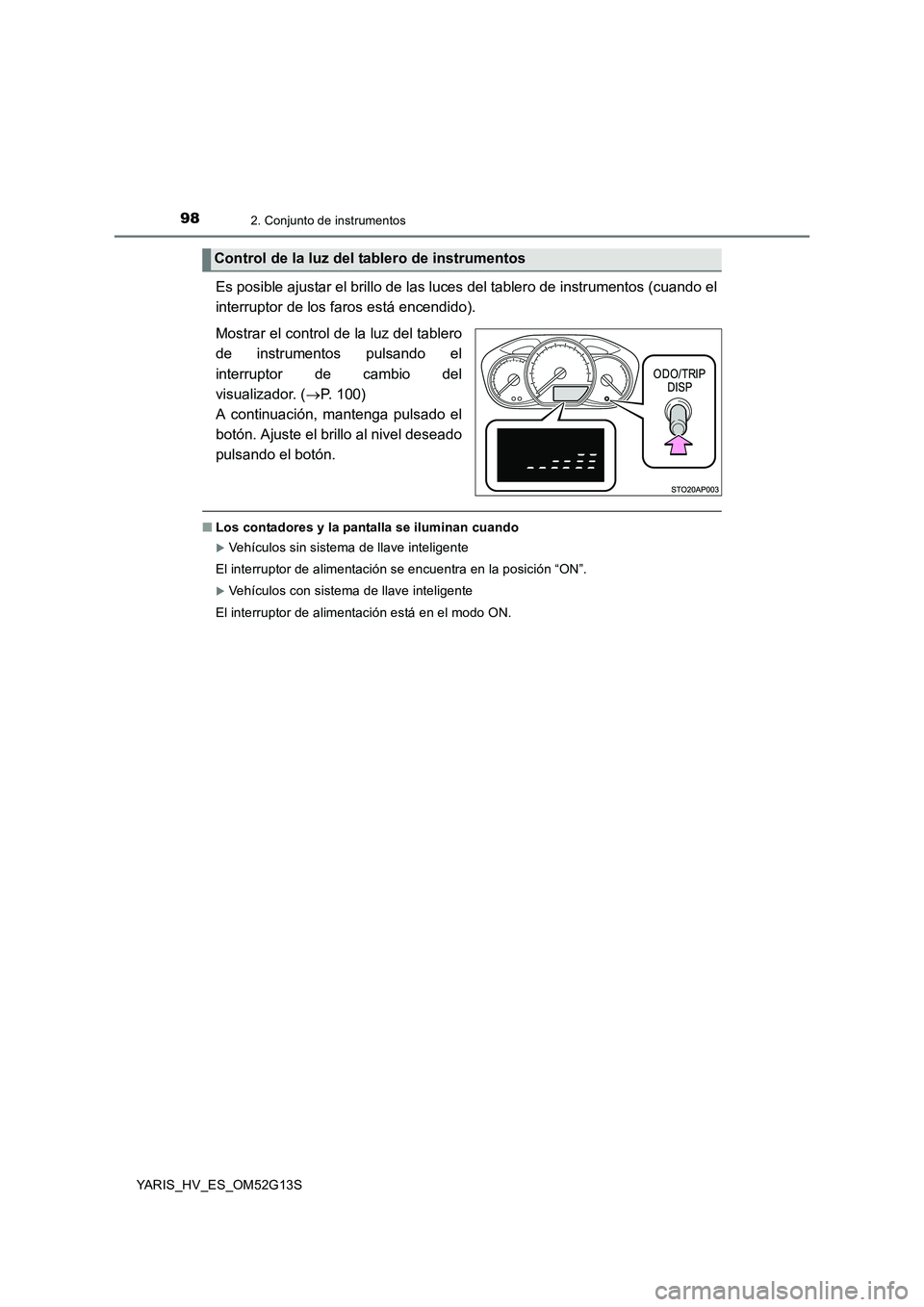

Es posible ajustar el brillo de las luces del tablero de instrumentos (cuando el
interruptor de los faros está encendido).
Mostrar el control de la luz del tablero
de instrumentos pulsando el
interruptor de cambio del
visualizador. ( P. 100)
A continuación, mantenga pulsado el
botón. Ajuste el brillo al nivel deseado
pulsando el botón.
■ Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor de alimentación se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor de alimentación está en el modo ON.
Control de la luz del tablero de instrumentos

992. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

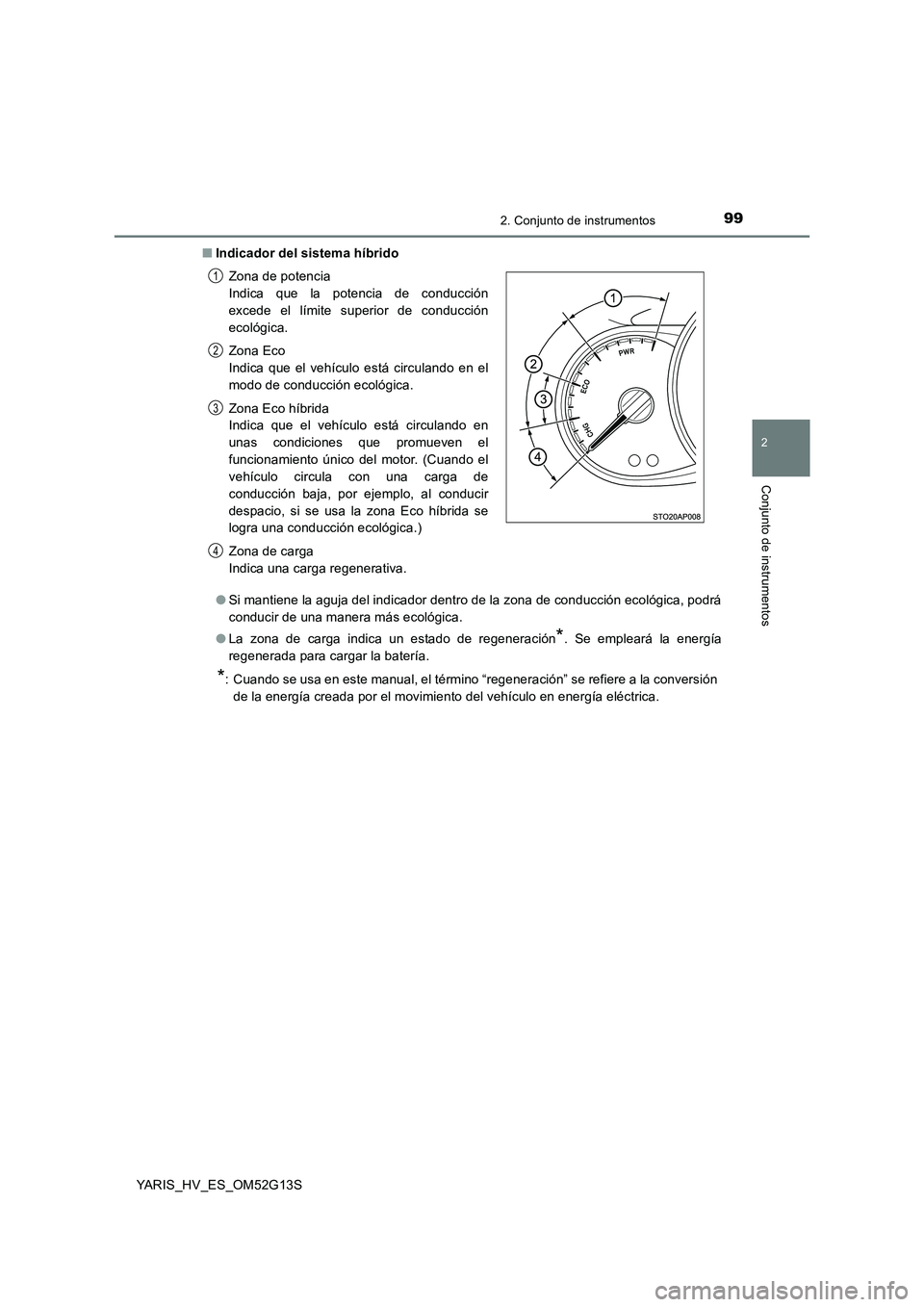

■ Indicador del sistema híbrido
● Si mantiene la aguja del indicador dentro de la zona de conducción ecológica, podrá
conducir de una manera más ecológica.
● La zona de carga indica un estado de regeneración*. Se empleará la energía
regenerada para cargar la batería.
*: Cuando se usa en este manual, el término “regeneración” se refiere a la conversión
de la energía creada por el movimiento del vehículo en energía eléctrica.
Zona de potencia
Indica que la potencia de conducción
excede el límite superior de conducción
ecológica.
Zona Eco
Indica que el vehículo está circulando en el
modo de conducción ecológica.
Zona Eco híbrida
Indica que el vehículo está circulando en
unas condiciones que promueven el
funcionamiento único del motor. (Cuando el
vehículo circula con una carga de
conducción baja, por ejemplo, al conducir
despacio, si se usa la zona Eco híbrida se
logra una conducción ecológica.)
Zona de carga
Indica una carga regenerativa.
1
2
3
4

1002. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S

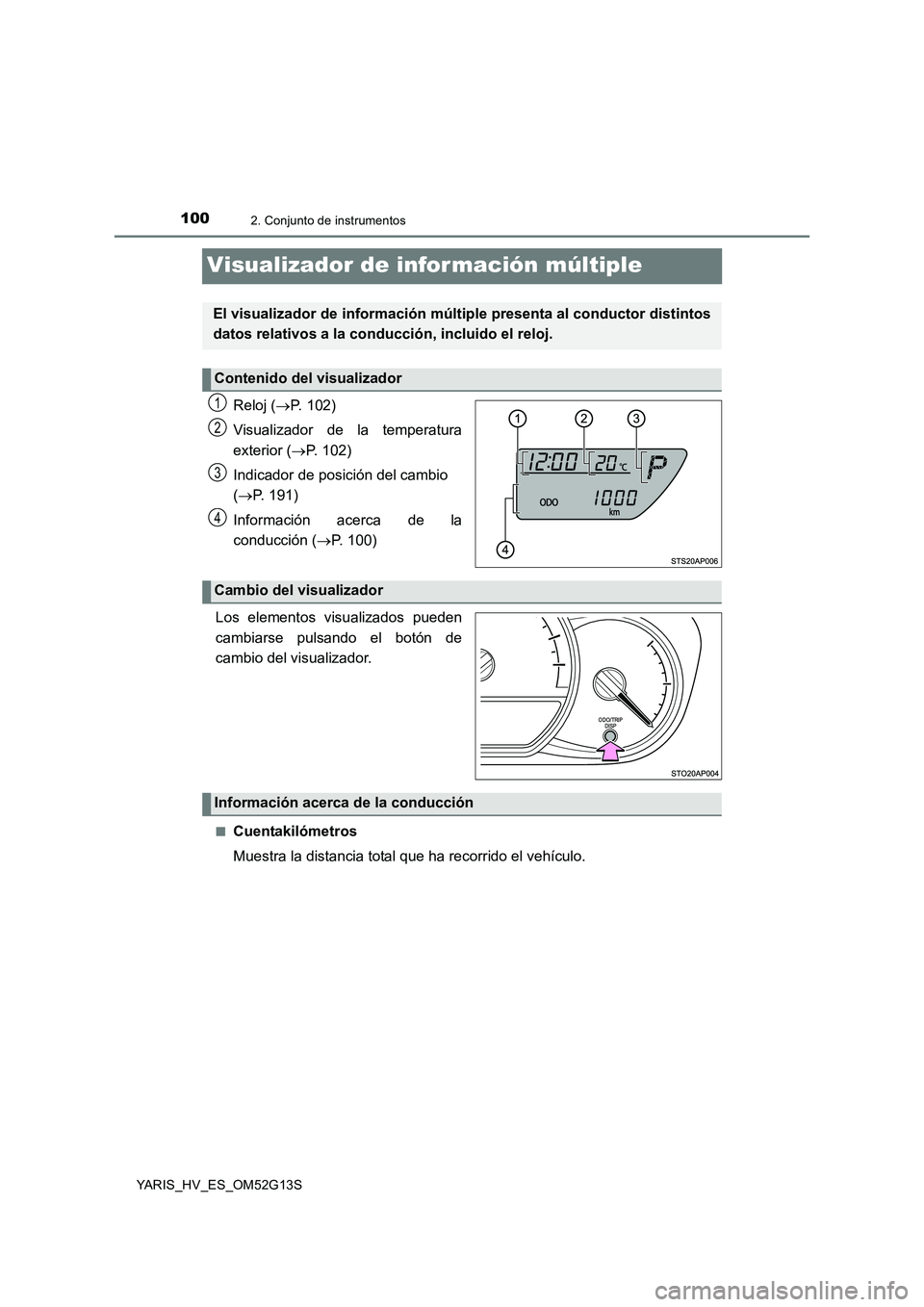

Visualizador de información múltiple
Reloj (P. 102)
Visualizador de la temperatura
exterior ( P. 102)
Indicador de posición del cambio
( P. 191)
Información acerca de la
conducción ( P. 100)
.
Los elementos visualizados pueden
cambiarse pulsando el botón de
cambio del visualizador.
■Cuentakilómetros
Muestra la distancia total que ha recorrido el vehículo.
El visualizador de información múlt iple presenta al conductor distintos
datos relativos a la conducción, incluido el reloj.
Contenido del visualizador
1
2
3
4
Cambio del visualizador
Información acerca de la conducción
