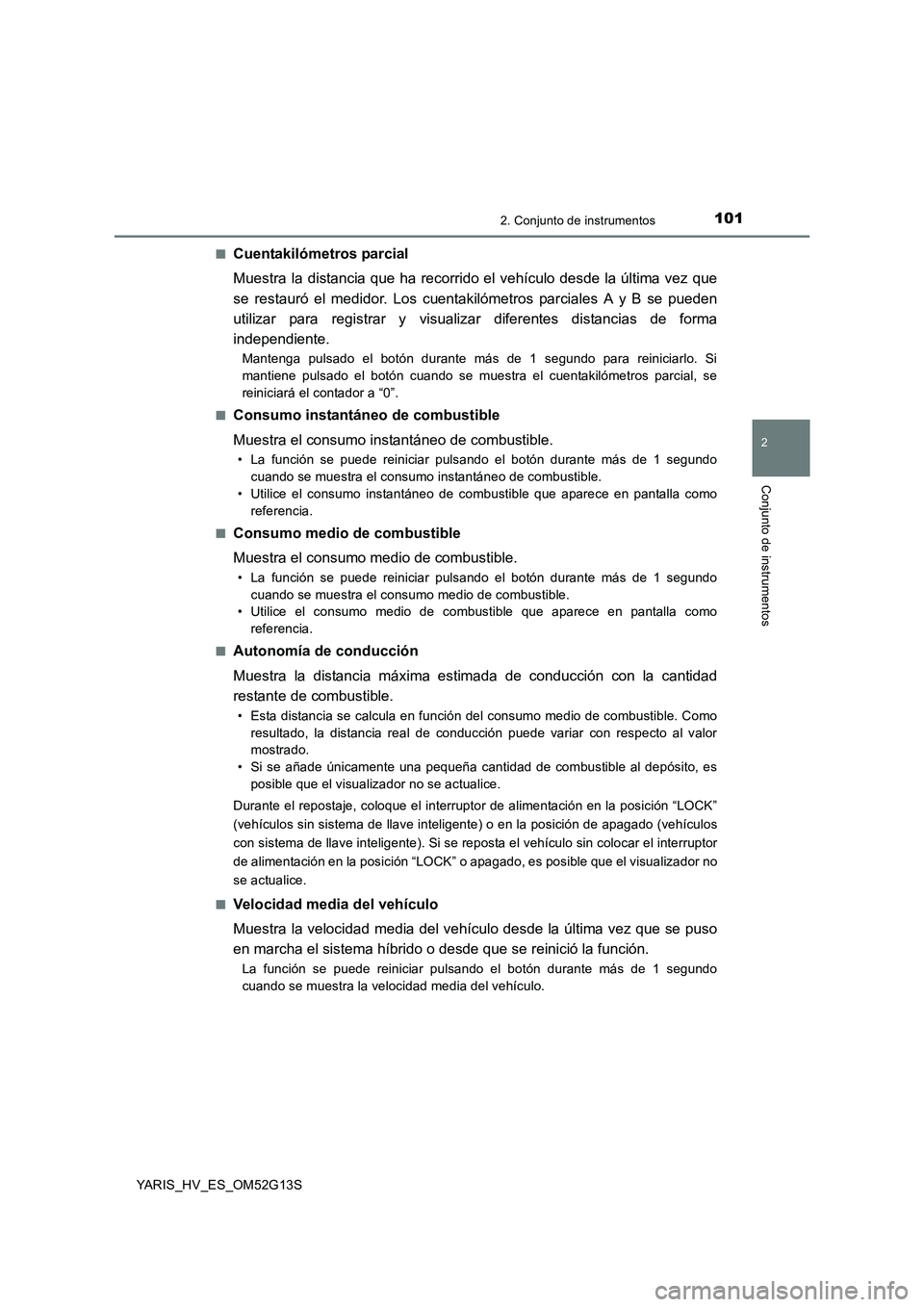

TOYOTA YARIS HYBRID 2016 Manual del propietario (in Spanish)

1012. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
■Cuentakilómetros parcial
Muestra la distancia que ha recorrido el vehículo desde la última vez que
se restauró el medidor. Los cuentakilómetros parciales A y B se pueden
utilizar para registrar y visualizar diferentes distancias de forma
independiente.
Mantenga pulsado el botón durante más de 1 segundo para reiniciarlo. Si
mantiene pulsado el botón cuando se muestra el cuentakilómetros parcial, se
reiniciará el contador a “0”.
■Consumo instantáneo de combustible
Muestra el consumo instantáneo de combustible.
• La función se puede reiniciar pulsando el botón durante más de 1 segundo
cuando se muestra el consumo instantáneo de combustible.
• Utilice el consumo instantáneo de combustible que aparece en pantalla como
referencia.
■Consumo medio de combustible
Muestra el consumo medio de combustible.
• La función se puede reiniciar pulsando el botón durante más de 1 segundo
cuando se muestra el consumo medio de combustible.
• Utilice el consumo medio de combustible que aparece en pantalla como
referencia.
■Autonomía de conducción
Muestra la distancia máxima estimada de conducción con la cantidad
restante de combustible.
• Esta distancia se calcula en función del consumo medio de combustible. Como
resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.
• Si se añade únicamente una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Durante el repostaje, coloque el interruptor de alimentación en la posición “LOCK”
(vehículos sin sistema de llave inteligente) o en la posición de apagado (vehículos
con sistema de llave inteligente). Si se reposta el vehículo sin colocar el interruptor
de alimentación en la posición “LOCK” o apagado, es posible que el visualizador no
se actualice.
■Velocidad media del vehículo
Muestra la velocidad media del vehículo desde la última vez que se puso
en marcha el sistema híbrido o desde que se reinició la función.
La función se puede reiniciar pulsando el botón durante más de 1 segundo
cuando se muestra la velocidad media del vehículo.

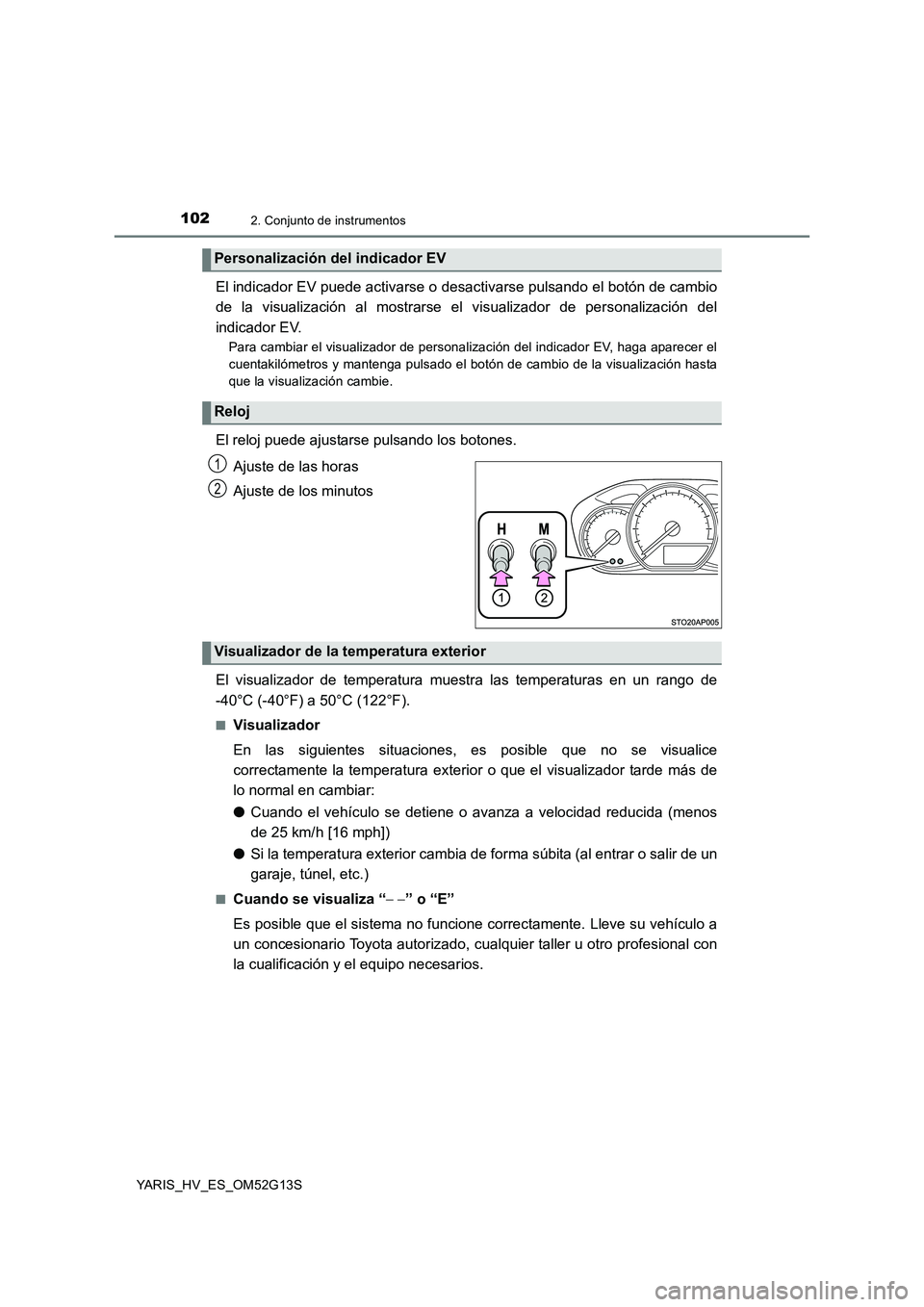

1022. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
El indicador EV puede activarse o desactivarse pulsando el botón de cambio
de la visualización al mostrarse el visualizador de personalización del
indicador EV.
Para cambiar el visualizador de personalización del indicador EV, haga aparecer el
cuentakilómetros y mantenga pulsado el botón de cambio de la visualización hasta
que la visualización cambie.
El reloj puede ajustarse pulsando los botones.
Ajuste de las horas
Ajuste de los minutos
El visualizador de temperatura muestra las temperaturas en un rango de
-40°C (-40°F) a 50°C (122°F).
■Visualizador
En las siguientes situaciones, es posible que no se visualice
correctamente la temperatura exterior o que el visualizador tarde más de
lo normal en cambiar:
● Cuando el vehículo se detiene o avanza a velocidad reducida (menos
de 25 km/h [16 mph])
● Si la temperatura exterior cambia de forma súbita (al entrar o salir de un
garaje, túnel, etc.)
■Cuando se visualiza “ ” o “E”
Es posible que el sistema no funcione correctamente. Lleve su vehículo a
un concesionario Toyota autorizado, cualquier taller u otro profesional con
la cualificación y el equipo necesarios.
Personalización del indicador EV
Reloj
1
2
Visualizador de la temperatura exterior

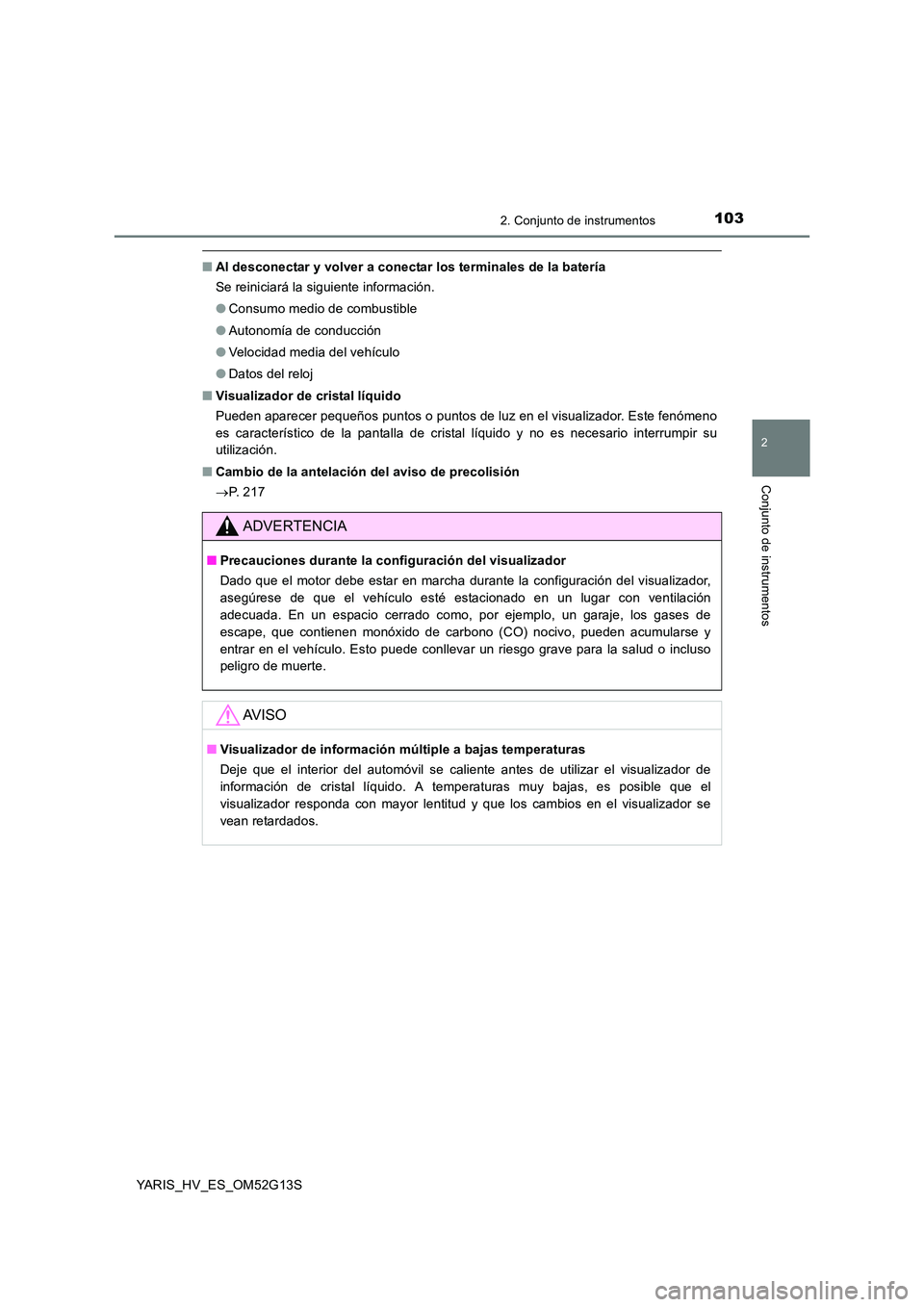

1032. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
■Al desconectar y volver a conectar los terminales de la batería
Se reiniciará la siguiente información.
● Consumo medio de combustible
● Autonomía de conducción
● Velocidad media del vehículo
● Datos del reloj
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de la pantalla de cristal líquido y no es necesario interrumpir su
utilización.
■ Cambio de la antelación del aviso de precolisión
 P. 2 1 7
ADVERTENCIA
■Precauciones durante la configuración del visualizador
Dado que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo esté estacionado en un lugar con ventilación
adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de
escape, que contienen monóxido de carbono (CO) nocivo, pueden acumularse y
entrar en el vehículo. Esto puede conllevar un riesgo grave para la salud o incluso
peligro de muerte.
AV I S O
■ Visualizador de información múltiple a bajas temperaturas
Deje que el interior del automóvil se caliente antes de utilizar el visualizador de
información de cristal líquido. A temperaturas muy bajas, es posible que el
visualizador responda con mayor lentitud y que los cambios en el visualizador se
vean retardados.

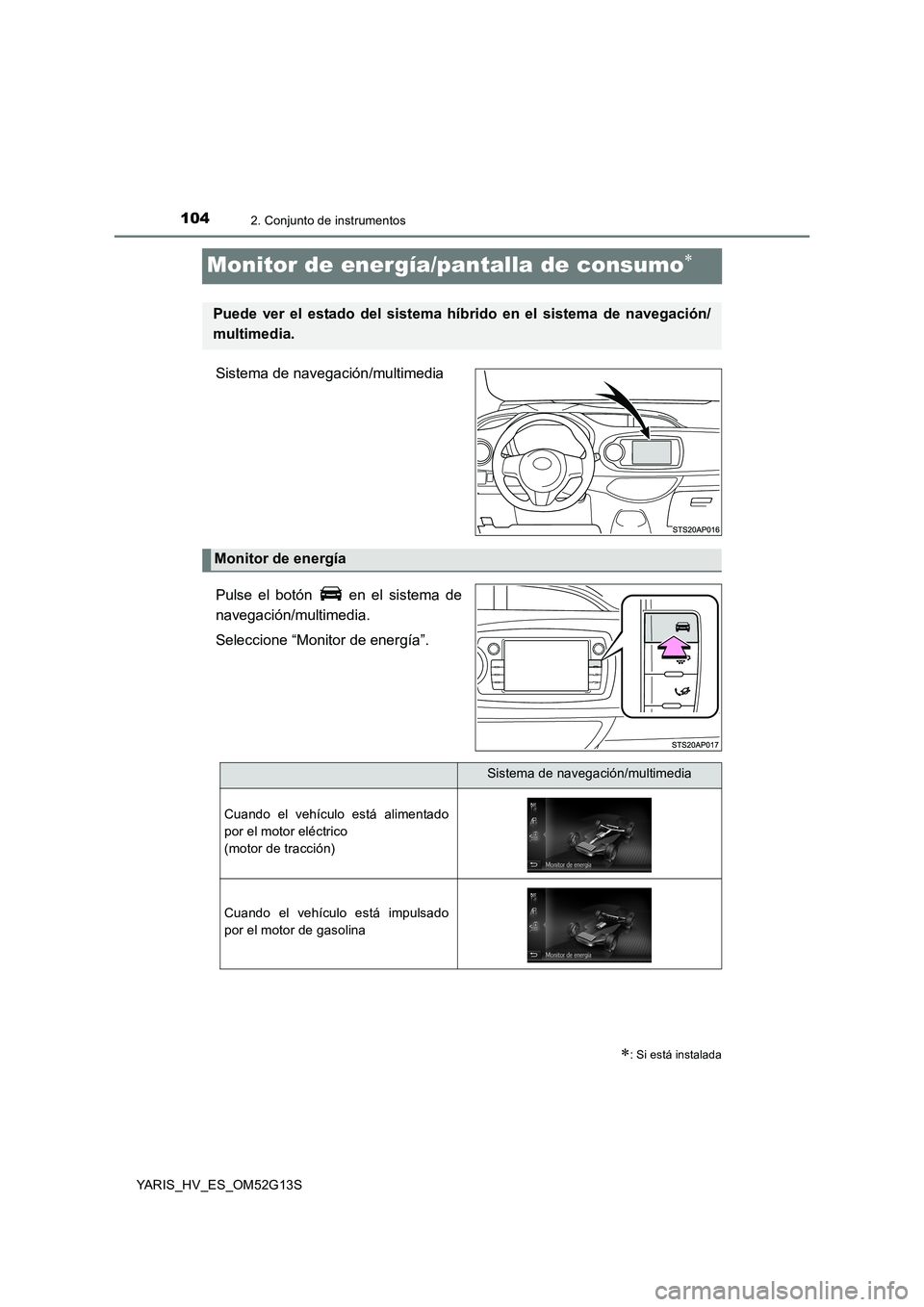

1042. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
Monitor de energía/pantalla de consumo
Sistema de navegación/multimedia
Pulse el botón en el sistema de
navegación/multimedia.
Seleccione “Monitor de energía”.
: Si está instalada
Puede ver el estado del sistema híbrido en el sistema de navegación/
multimedia.
Monitor de energía
Sistema de navegación/multimedia
Cuando el vehículo está alimentado
por el motor eléctrico
(motor de tracción)
Cuando el vehículo está impulsado
por el motor de gasolina

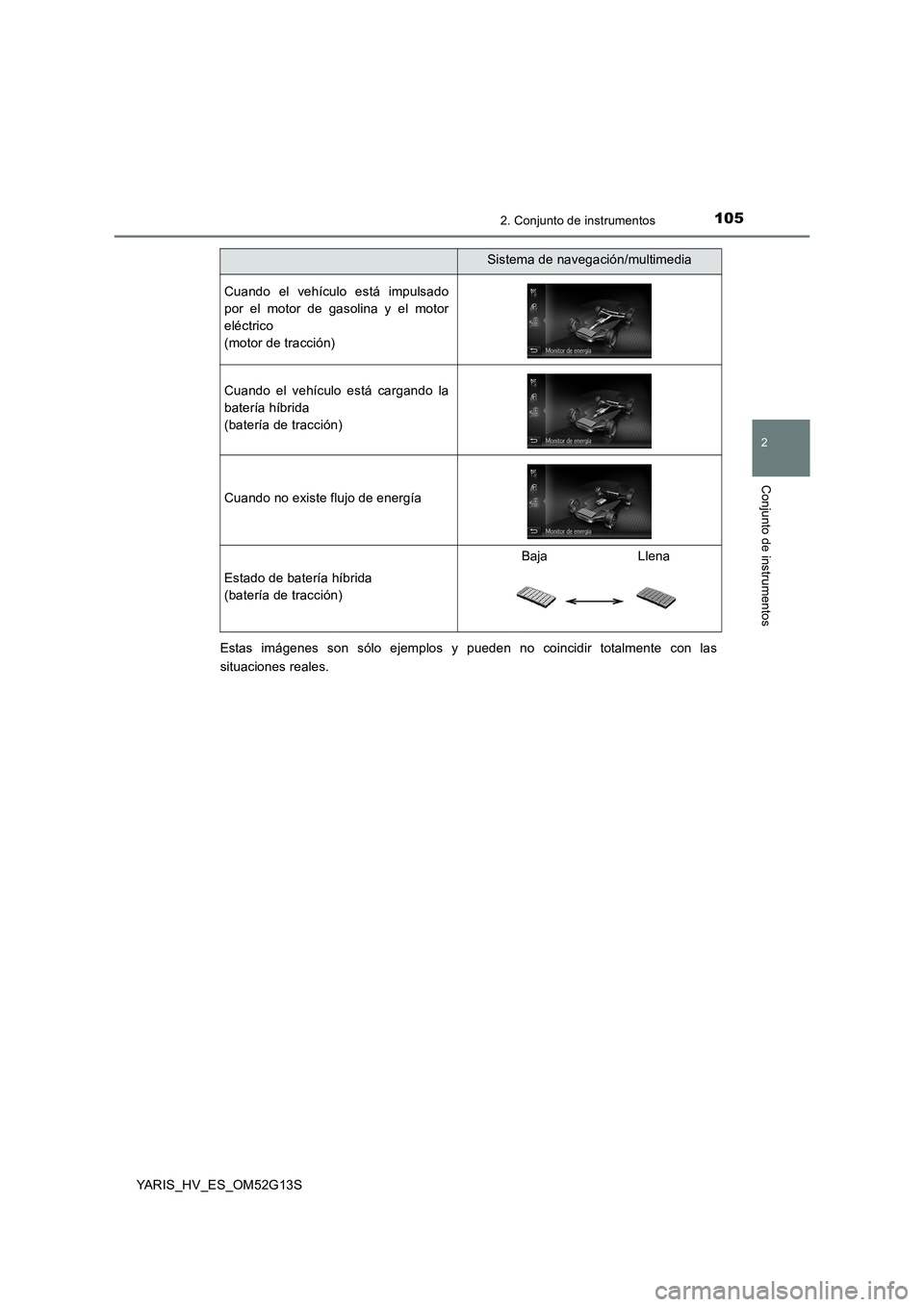

1052. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
Estas imágenes son sólo ejemplos y pueden no coincidir totalmente con las
situaciones reales.
Cuando el vehículo está impulsado
por el motor de gasolina y el motor
eléctrico
(motor de tracción)
Cuando el vehículo está cargando la
batería híbrida
(batería de tracción)
Cuando no existe flujo de energía
Estado de batería híbrida
(batería de tracción)
Baja Llena

Sistema de navegación/multimedia

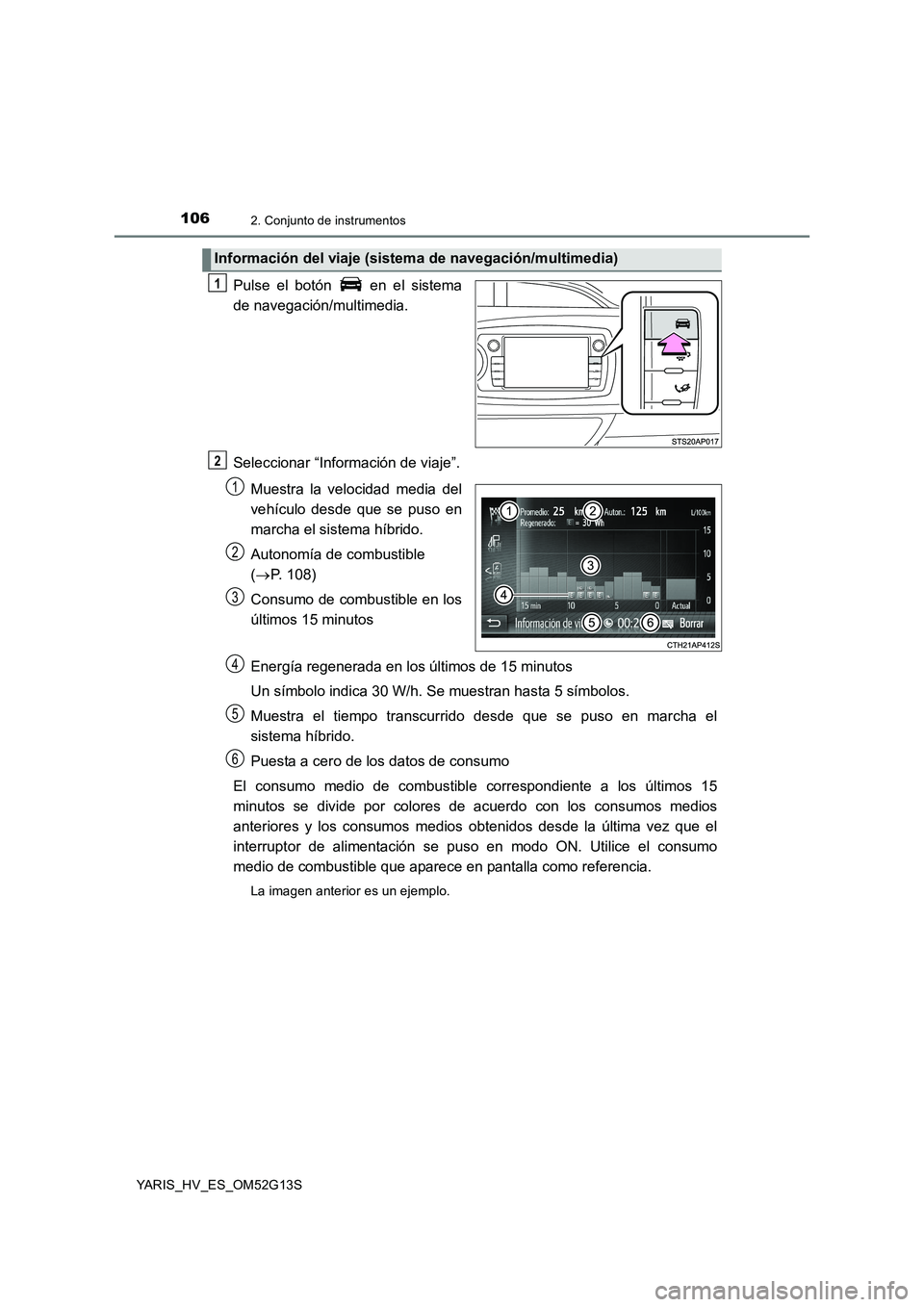

1062. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
Pulse el botón en el sistema
de navegación/multimedia.
Seleccionar “Información de viaje”.
Muestra la velocidad media del
vehículo desde que se puso en
marcha el sistema híbrido.
Autonomía de combustible
( P. 108)
Consumo de combustible en los
últimos 15 minutos
Energía regenerada en los últimos de 15 minutos
Un símbolo indica 30 W/h. Se muestran hasta 5 símbolos.
Muestra el tiempo transcurrido desde que se puso en marcha el
sistema híbrido.
Puesta a cero de los datos de consumo
El consumo medio de combustibl e correspondiente a los últimos 15
minutos se divide por colores de acuerdo con los consumos medios
anteriores y los consumos medios obtenidos desde la última vez que el
interruptor de alimentación se puso en modo ON. Utilice el consumo
medio de combustible que aparece en pantalla como referencia.
La imagen anterior es un ejemplo.
Información del viaje (sistema de navegación/multimedia)
1
2
1
2
3
4
5
6

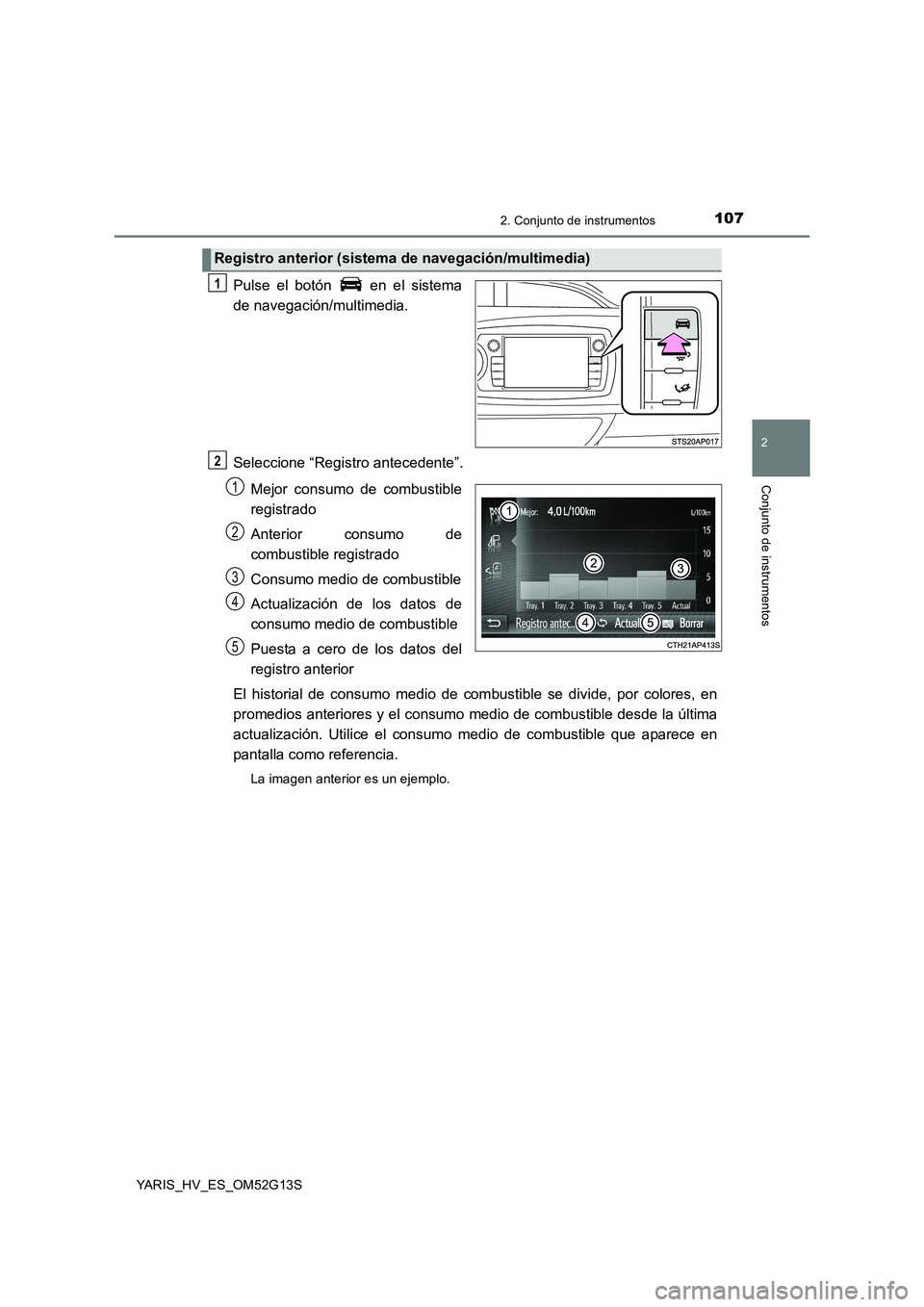

1072. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
Pulse el botón en el sistema
de navegación/multimedia.
Seleccione “Registro antecedente”.
Mejor consumo de combustible
registrado
Anterior consumo de
combustible registrado
Consumo medio de combustible
Actualización de los datos de
consumo medio de combustible
Puesta a cero de los datos del
registro anterior
El historial de consumo medio de com bustible se divide, por colores, en
promedios anteriores y el consumo medio de combustible desde la última
actualización. Utilice el consumo medio de combustible que aparece en
pantalla como referencia.
La imagen anterior es un ejemplo.
Registro anterior (sistema de navegación/multimedia)
1
2
1
2
3
4
5

1082. Conjunto de instrumentos
YARIS_HV_ES_OM52G13S
■Actualización de los datos del registro anterior
Actualizar el consumo medio de combustible seleccionando “Actualiz.” para medir
nuevamente el consumo de combustible actual.
■ Puesta a cero de los datos
Los datos de consumo de combustible pueden borrarse seleccionando “Borrar”.
■ Autonomía de combustible
Muestra la distancia máxima estimada de conducción con la cantidad restante de
combustible.
Esta distancia se calcula en función del consumo medio de combustible.
Como resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.

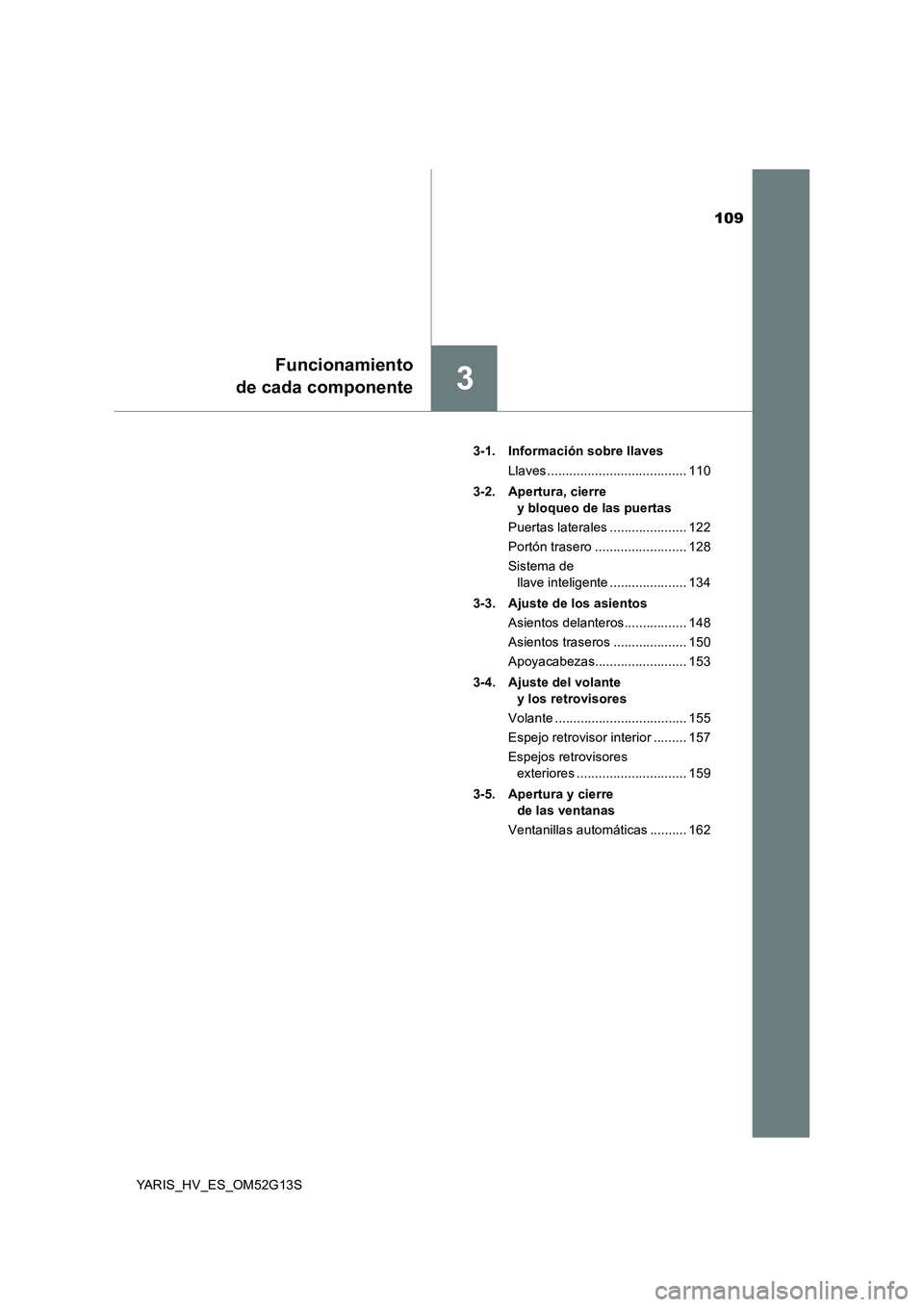

109
3
Funcionamiento
de cada componente
YARIS_HV_ES_OM52G13S
3-1. Información sobre llaves
Llaves ...................................... 110
3-2. Apertura, cierre
y bloqueo de las puertas
Puertas laterales ..................... 122
Portón trasero ......................... 128
Sistema de
llave inteligente ..................... 134
3-3. Ajuste de los asientos
Asientos delanteros................. 148
Asientos traseros .................... 150
Apoyacabezas......................... 153
3-4. Ajuste del volante
y los retrovisores
Volante .................................... 155
Espejo retrovisor interior ......... 157
Espejos retrovisores
exteriores .............................. 159
3-5. Apertura y cierre
de las ventanas
Ventanillas automáticas .......... 162

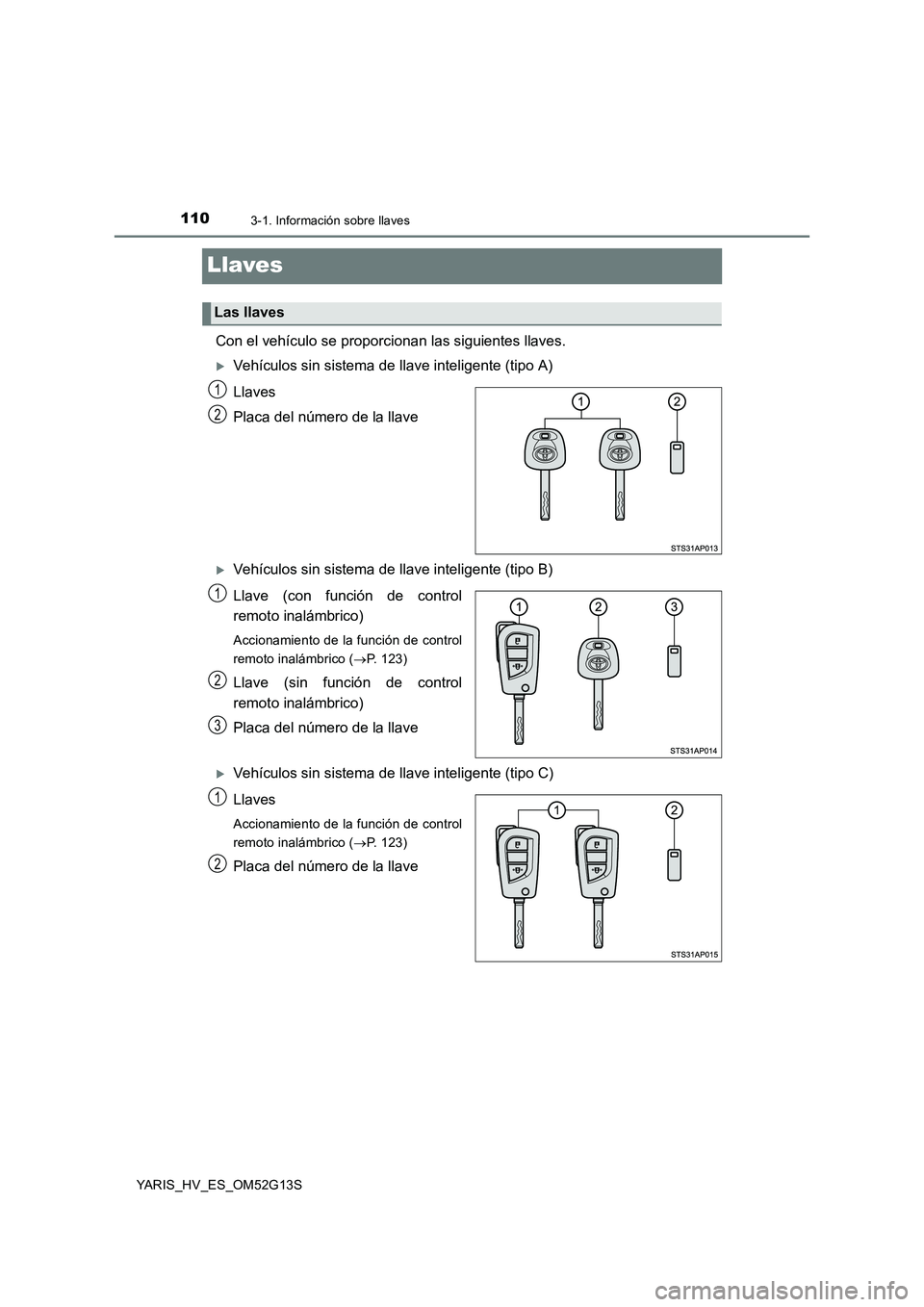

1103-1. Información sobre llaves
YARIS_HV_ES_OM52G13S
Llaves
Con el vehículo se proporcionan las siguientes llaves.
Vehículos sin sistema de llave inteligente (tipo A)
Llaves
Placa del número de la llave
Vehículos sin sistema de llave inteligente (tipo B)
Llave (con función de control
remoto inalámbrico)
Accionamiento de la función de control
remoto inalámbrico ( P. 123)
Llave (sin función de control
remoto inalámbrico)
Placa del número de la llave
Vehículos sin sistema de llave inteligente (tipo C)
Llaves
Accionamiento de la función de control
remoto inalámbrico ( P. 123)
Placa del número de la llave
Las llaves
1
2
1
2
3
1
2
