3617-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52G13S

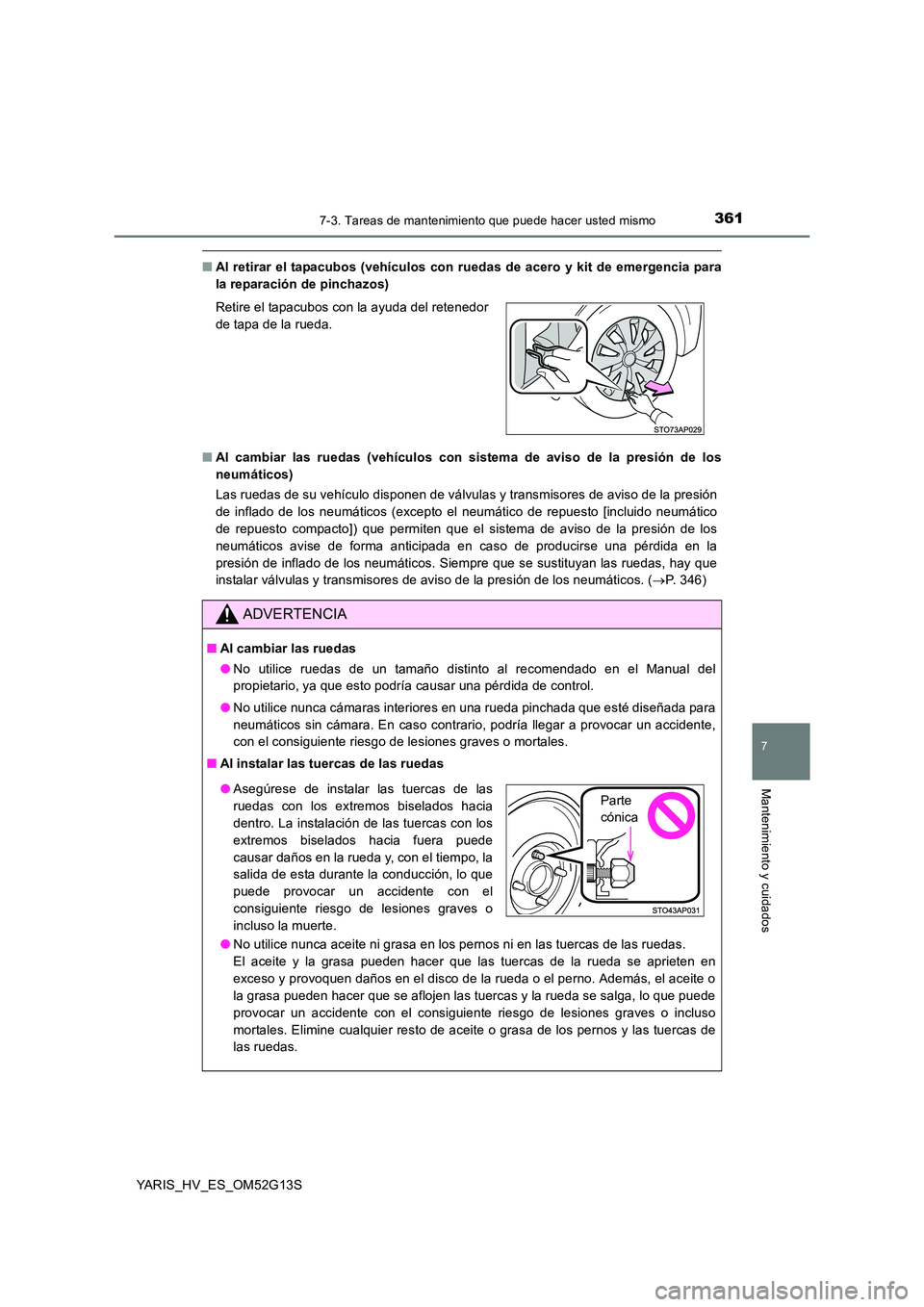

■Al retirar el tapacubos (vehículos con ruedas de acero y kit de emergencia para
la reparación de pinchazos)
■ Al cambiar las ruedas (vehículos con sistema de aviso de la presión de los
neumáticos)
Las ruedas de su vehículo disponen de válvulas y transmisores de aviso de la presión
de inflado de los neumáticos (excepto el neumático de repuesto [incluido neumático
de repuesto compacto]) que permiten que el sistema de aviso de la presión de los
neumáticos avise de forma anticipada en caso de producirse una pérdida en la
presión de inflado de los neumáticos. Siempre que se sustituyan las ruedas, hay que
instalar válvulas y transmisores de aviso de la presión de los neumáticos. ( P. 346)
Retire el tapacubos con la ayuda del retenedor
de tapa de la rueda.
ADVERTENCIA
■ Al cambiar las ruedas
● No utilice ruedas de un tamaño distinto al recomendado en el Manual del
propietario, ya que esto podría causar una pérdida de control.
● No utilice nunca cámaras interiores en una rueda pinchada que esté diseñada para
neumáticos sin cámara. En caso contrario, podría llegar a provocar un accidente,
con el consiguiente riesgo de lesiones graves o mortales.
■ Al instalar las tuercas de las ruedas
● No utilice nunca aceite ni grasa en los pernos ni en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que las tuercas de la rueda se aprieten en
exceso y provoquen daños en el disco de la rueda o el perno. Además, el aceite o
la grasa pueden hacer que se aflojen las tuercas y la rueda se salga, lo que puede
provocar un accidente con el consiguiente riesgo de lesiones graves o incluso
mortales. Elimine cualquier resto de aceite o grasa de los pernos y las tuercas de
las ruedas.
● Asegúrese de instalar las tuercas de las
ruedas con los extremos biselados hacia
dentro. La instalación de las tuercas con los
extremos biselados hacia fuera puede
causar daños en la rueda y, con el tiempo, la
salida de esta durante la conducción, lo que
puede provocar un accidente con el
consiguiente riesgo de lesiones graves o
incluso la muerte.
Parte
cónica

3627-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52G13S

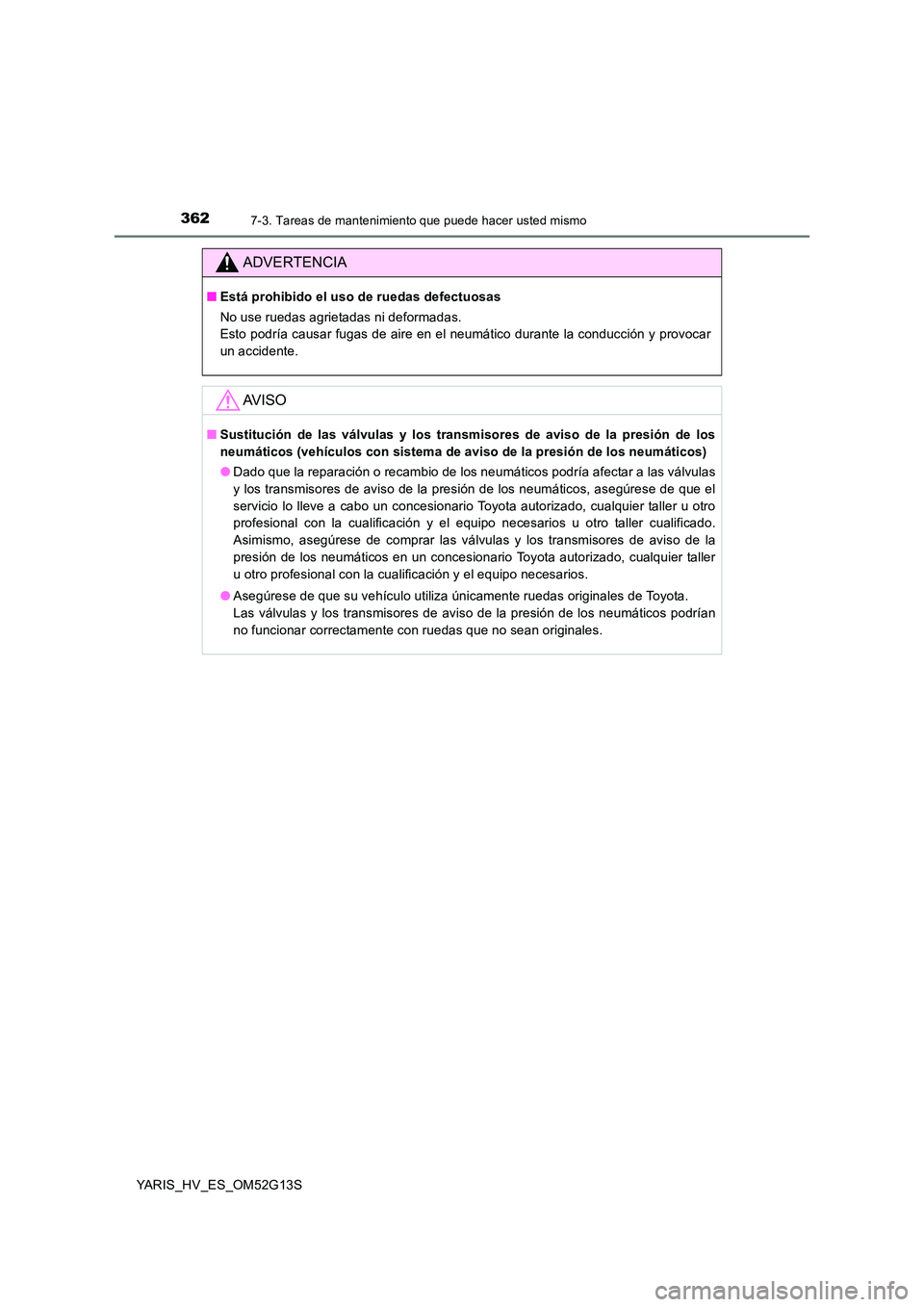

ADVERTENCIA
■Está prohibido el uso de ruedas defectuosas
No use ruedas agrietadas ni deformadas.
Esto podría causar fugas de aire en el neumático durante la conducción y provocar
un accidente.
AV I S O
■ Sustitución de las válvulas y los transmisores de aviso de la presión de los
neumáticos (vehículos con sistema de aviso de la presión de los neumáticos)
● Dado que la reparación o recambio de los neumáticos podría afectar a las válvulas
y los transmisores de aviso de la presión de los neumáticos, asegúrese de que el
servicio lo lleve a cabo un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios u otro taller cualificado.
Asimismo, asegúrese de comprar las válvulas y los transmisores de aviso de la
presión de los neumáticos en un concesionario Toyota autorizado, cualquier taller
u otro profesional con la cualificación y el equipo necesarios.
● Asegúrese de que su vehículo utiliza únicamente ruedas originales de Toyota.
Las válvulas y los transmisores de aviso de la presión de los neumáticos podrían
no funcionar correctamente con ruedas que no sean originales.

3637-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52G13S

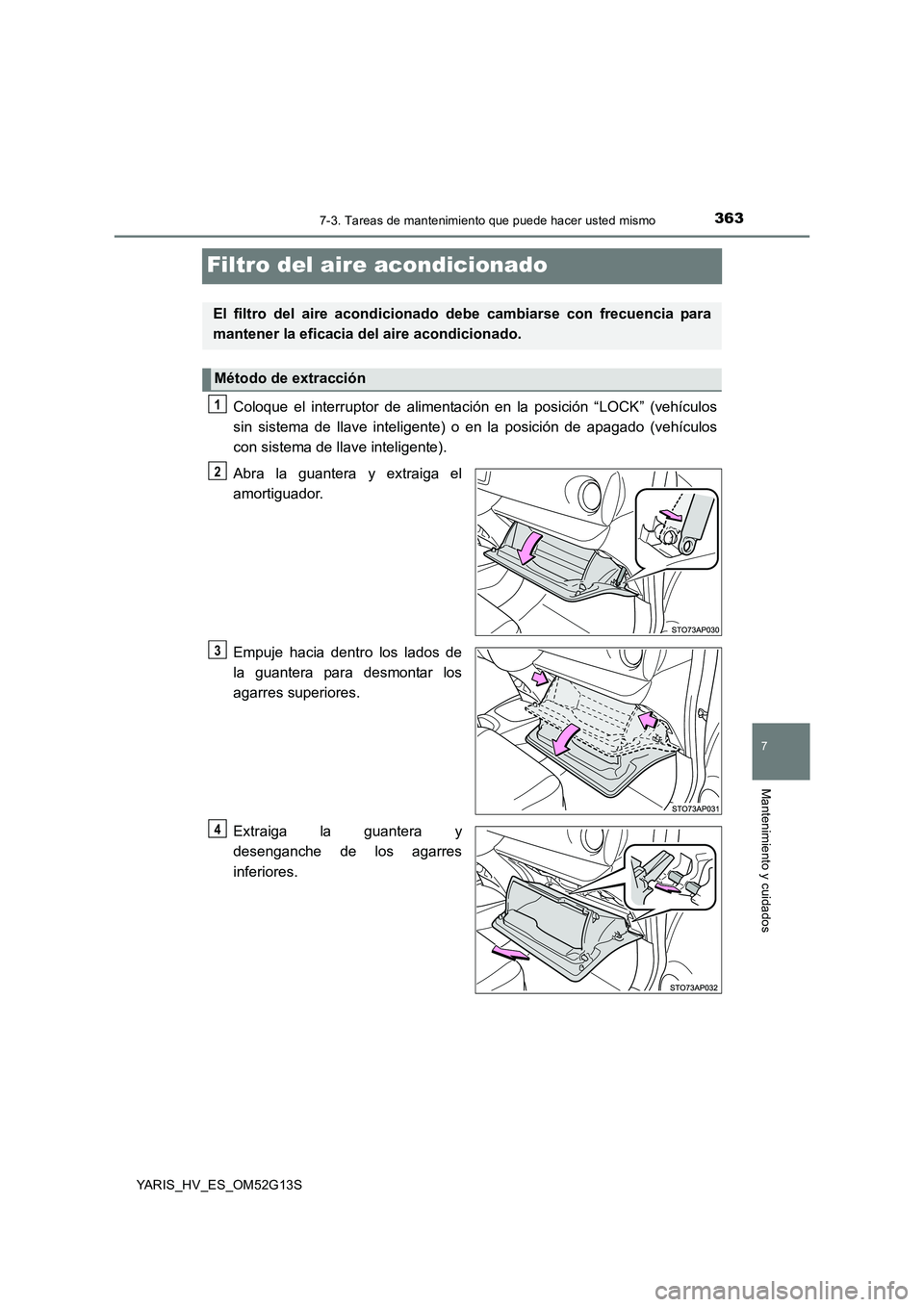

Filtro del aire acondicionado
Coloque el interruptor de alimentación en la posición “LOCK” (vehículos
sin sistema de llave inteligente) o en la posición de apagado (vehículos
con sistema de llave inteligente).
Abra la guantera y extraiga el
amortiguador.
Empuje hacia dentro los lados de
la guantera para desmontar los
agarres superiores.
Extraiga la guantera y
desenganche de los agarres
inferiores.
El filtro del aire acondicionado debe cambiarse con frecuencia para
mantener la eficacia del aire acondicionado.
Método de extracción
1
2
3
4

3647-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52G13S

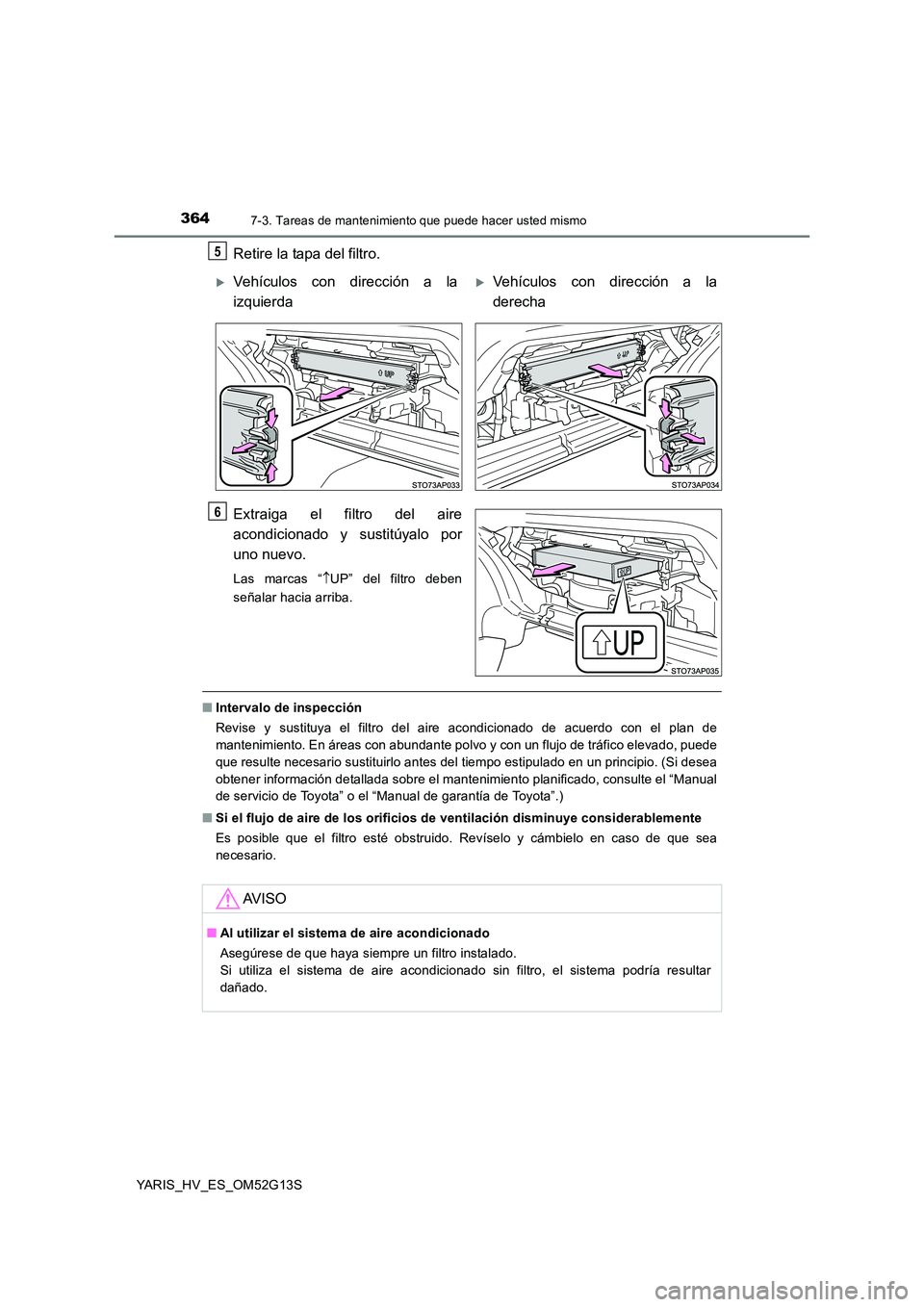

Retire la tapa del filtro.
Extraiga el fi ltro del aire
acondicionado y sustitúyalo por
uno nuevo.
Las marcas “ UP” del filtro deben
señalar hacia arriba.
■ Intervalo de inspección
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de
mantenimiento. En áreas con abundante polvo y con un flujo de tráfico elevado, puede
que resulte necesario sustituirlo antes del tiempo estipulado en un principio. (Si desea
obtener información detallada sobre el mantenimiento planificado, consulte el “Manual
de servicio de Toyota” o el “Manual de garantía de Toyota”.)
■ Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revíselo y cámbielo en caso de que sea
necesario.
5
Vehículos con dirección a la
izquierda
Vehículos con dirección a la
derecha
6
AV I S O
■ Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si utiliza el sistema de aire acondicionado sin filtro, el sistema podría resultar
dañado.

3657-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52G13S

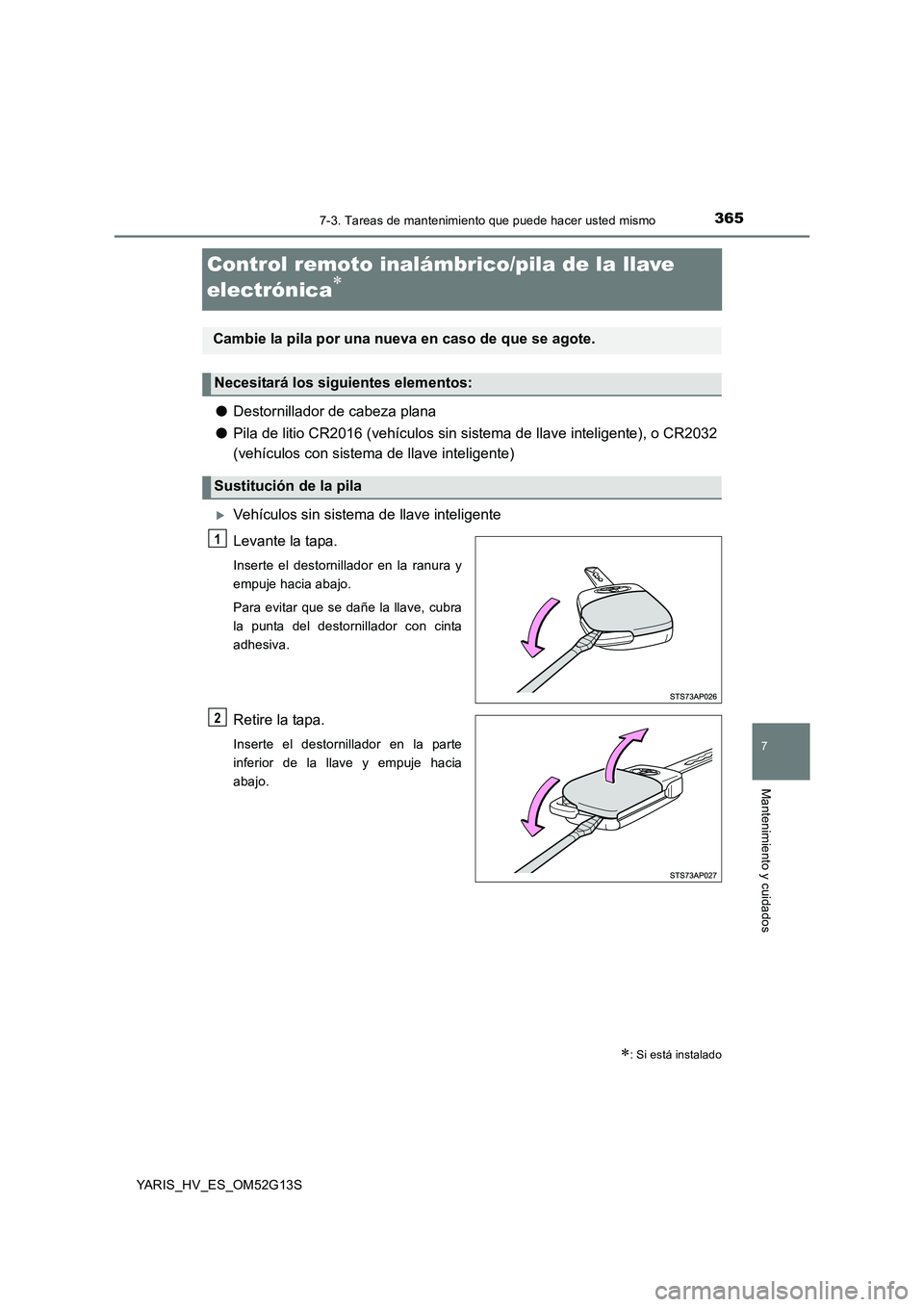

Control remoto inalámbrico/pila de la llave
electrónica
● Destornillador de cabeza plana
● Pila de litio CR2016 (vehículos sin sistema de llave inteligente), o CR2032
(vehículos con sistema de llave inteligente)
Vehículos sin sistema de llave inteligente
Levante la tapa.
Inserte el destornillador en la ranura y
empuje hacia abajo.
Para evitar que se dañe la llave, cubra
la punta del destornillador con cinta
adhesiva.
Retire la tapa.
Inserte el destornillador en la parte
inferior de la llave y empuje hacia
abajo.
: Si está instalado
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2

3667-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52G13S

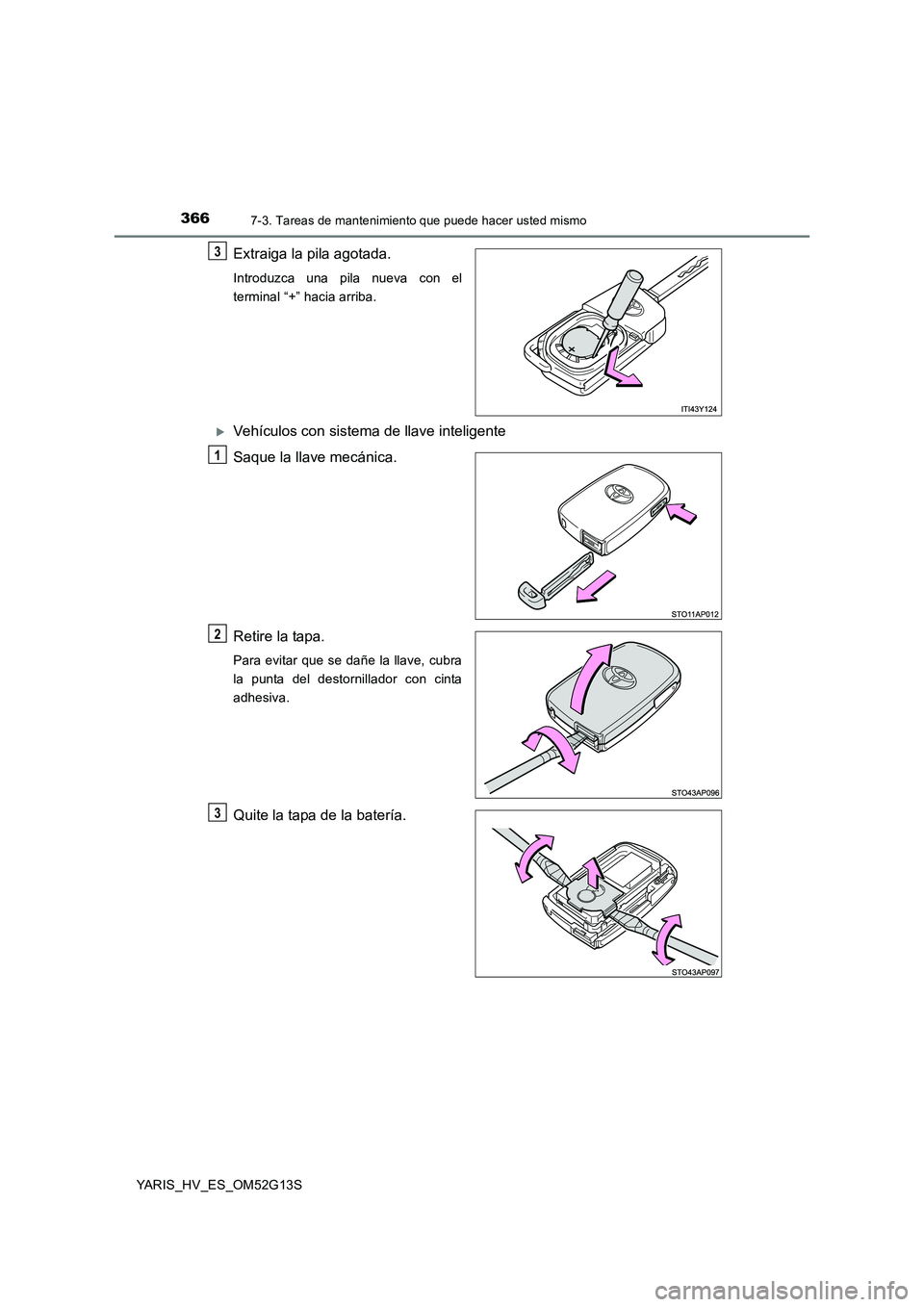

Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
Vehículos con sistema de llave inteligente
Saque la llave mecánica.
Retire la tapa.
Para evitar que se dañe la llave, cubra
la punta del destornillador con cinta
adhesiva.
Quite la tapa de la batería.
3
1
2
3

3677-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52G13S

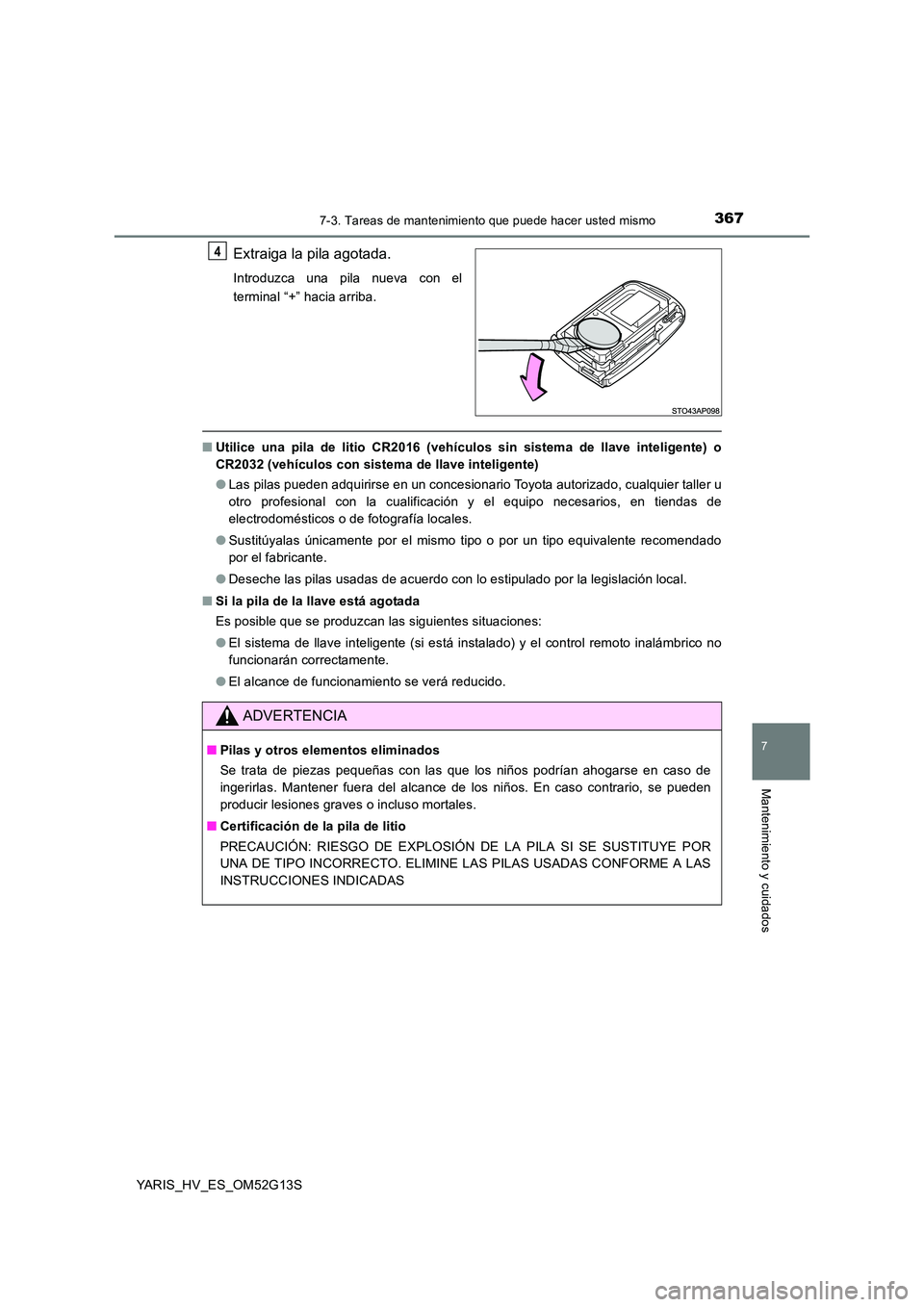

Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
■ Utilice una pila de litio CR2016 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
● Las pilas pueden adquirirse en un concesionario Toyota autorizado, cualquier taller u
otro profesional con la cualificación y el equipo necesarios, en tiendas de
electrodomésticos o de fotografía locales.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
4
ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
■ Certificación de la pila de litio
PRECAUCIÓN: RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR
UNA DE TIPO INCORRECTO. ELIMINE LAS PILAS USADAS CONFORME A LAS
INSTRUCCIONES INDICADAS

3687-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52G13S

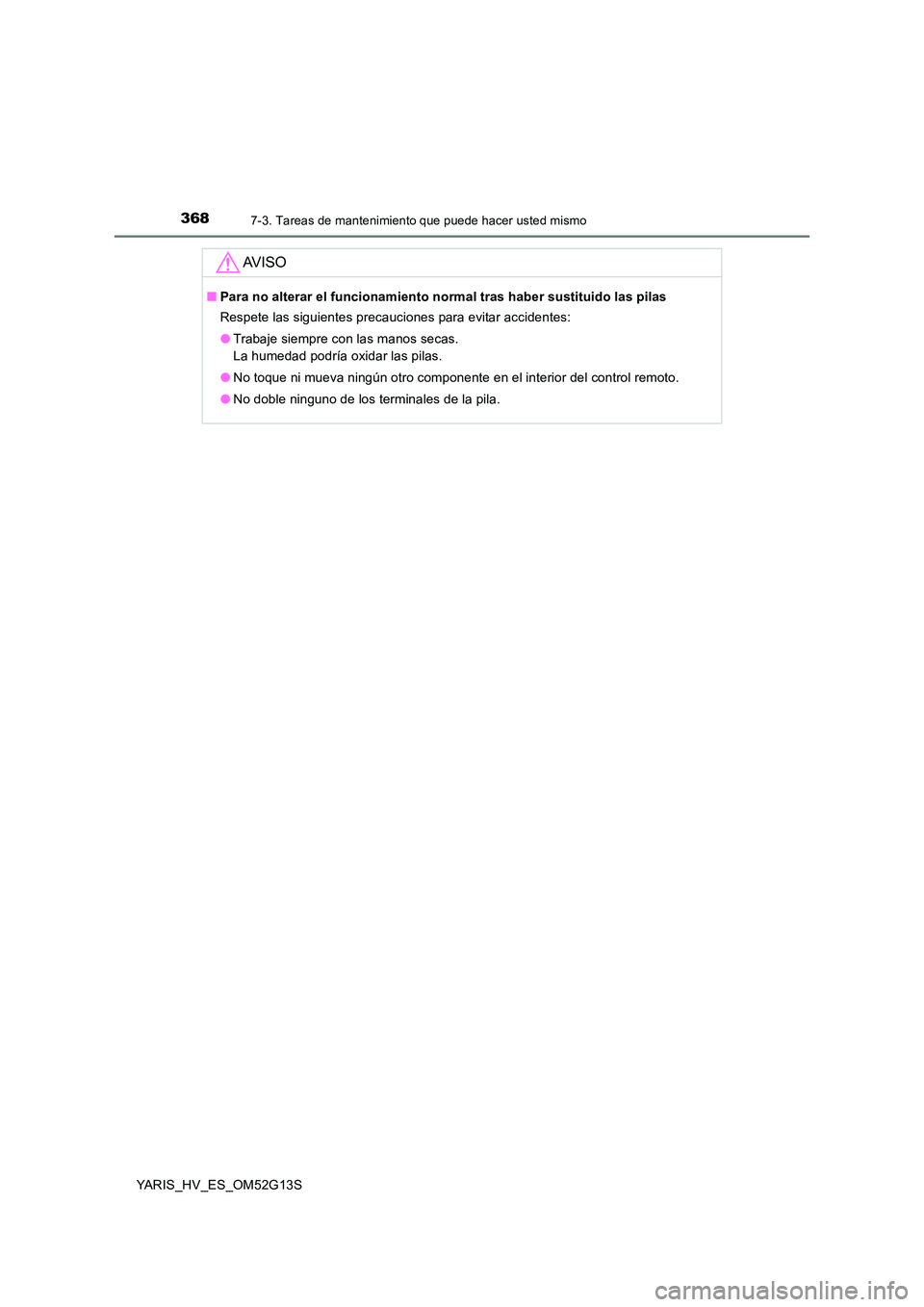

AV I S O
■Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

3697-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52G13S

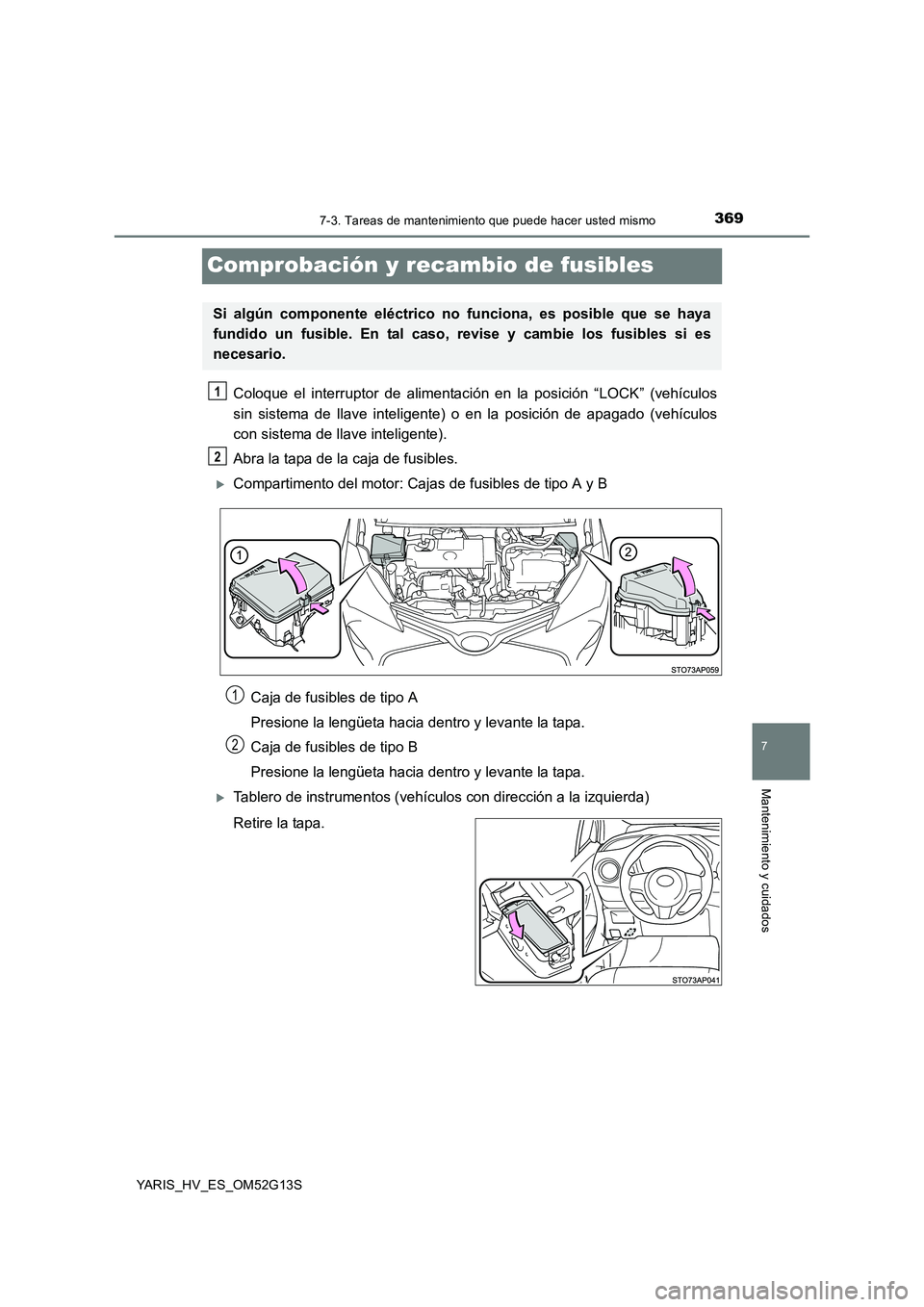

Comprobación y recambio de fusibles
Coloque el interruptor de alimentación en la posición “LOCK” (vehículos
sin sistema de llave inteligente) o en la posición de apagado (vehículos
con sistema de llave inteligente).
Abra la tapa de la caja de fusibles.
Compartimento del motor: Cajas de fusibles de tipo A y B
Caja de fusibles de tipo A
Presione la lengüeta hacia dentro y levante la tapa.
Caja de fusibles de tipo B
Presione la lengüeta hacia dentro y levante la tapa.
Tablero de instrumentos (vehículos con dirección a la izquierda)
Retire la tapa.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
1
2
1
2

3707-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52G13S

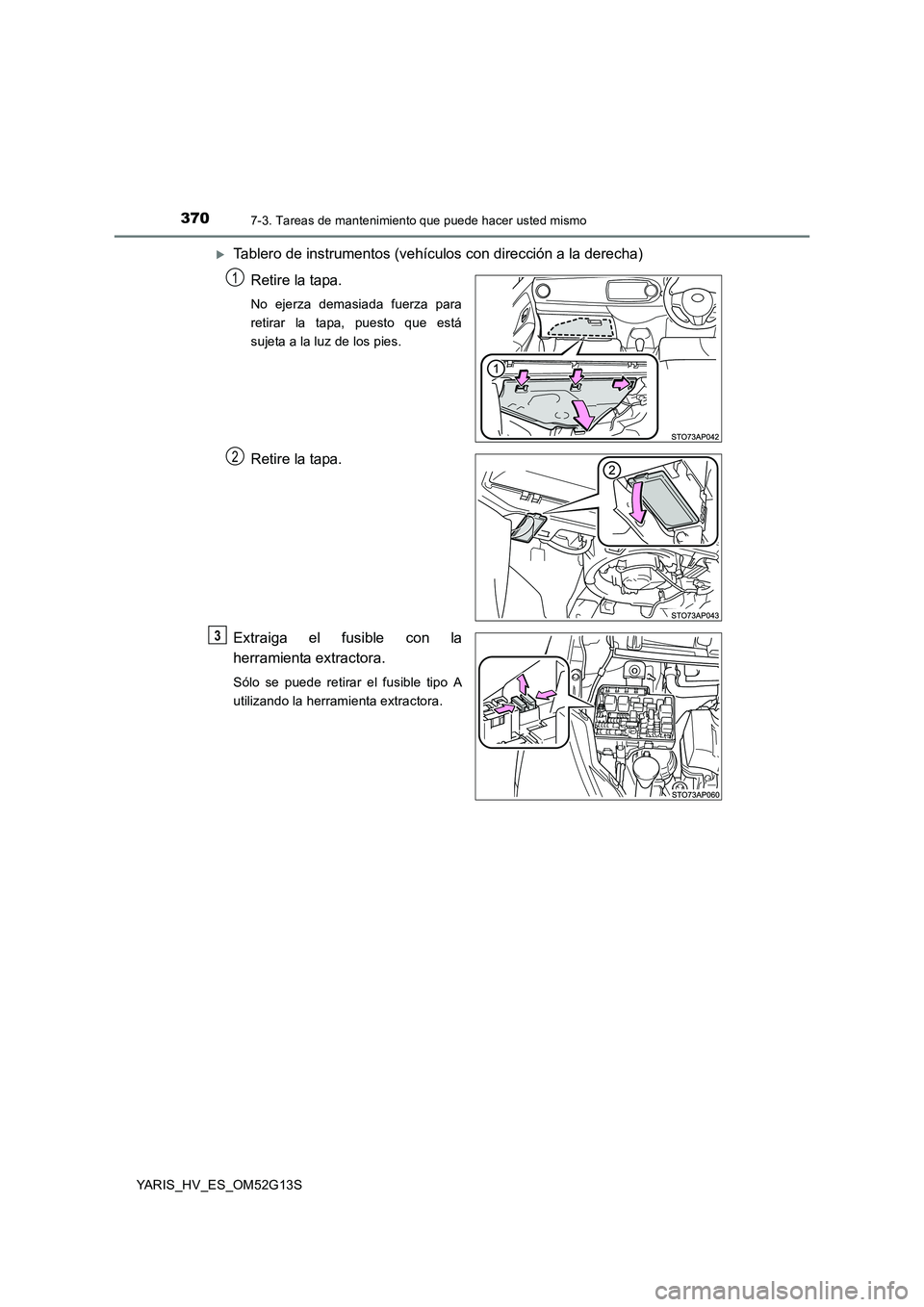

Tablero de instrumentos (vehículos con dirección a la derecha)
Retire la tapa.
No ejerza demasiada fuerza para
retirar la tapa, puesto que está
sujeta a la luz de los pies.
Retire la tapa.
Extraiga el fusible con la
herramienta extractora.
Sólo se puede retirar el fusible tipo A
utilizando la herramienta extractora.
1
2
3
