4218-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_ES_OM52G13S

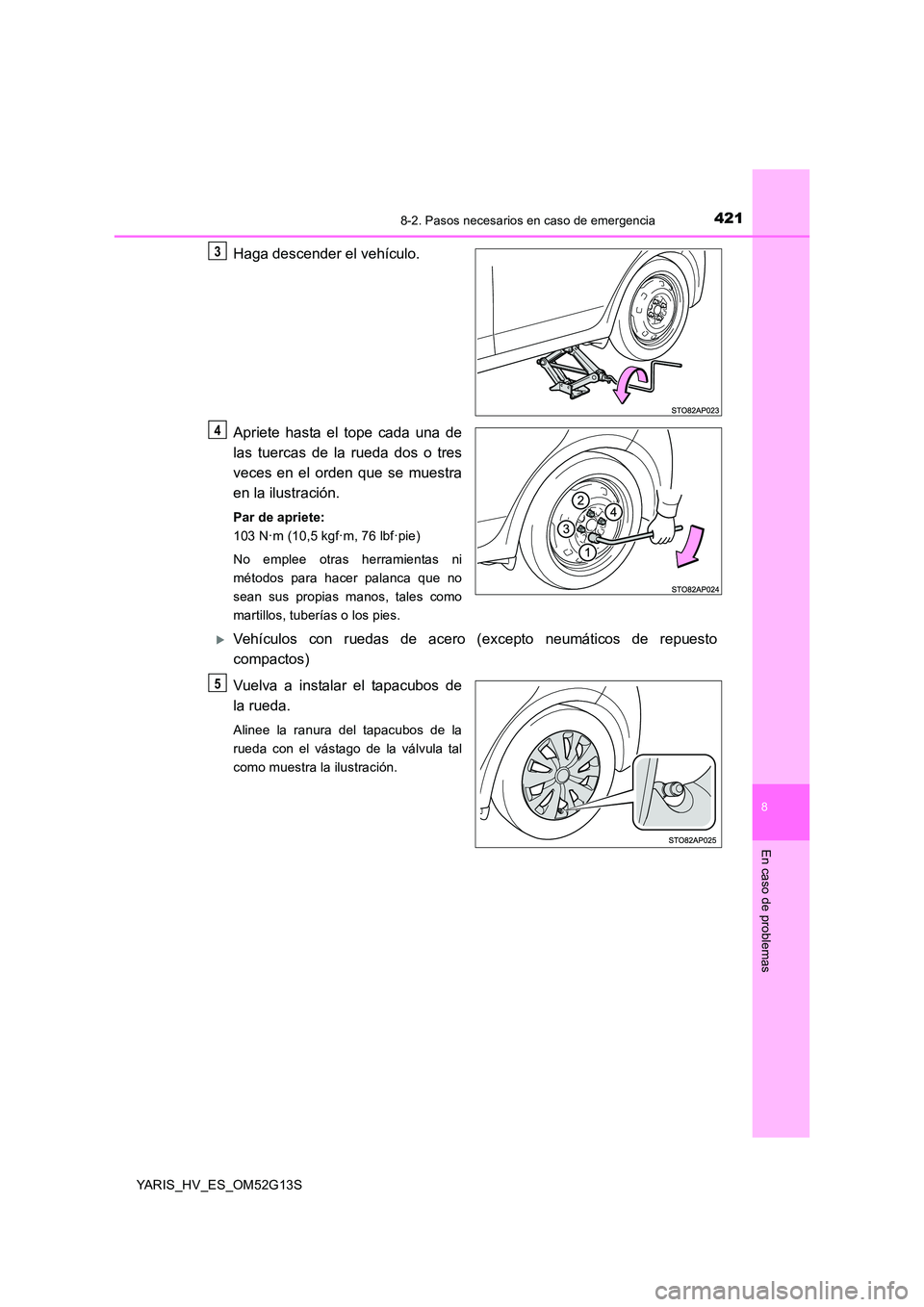

Haga descender el vehículo.
Apriete hasta el tope cada una de
las tuercas de la rueda dos o tres
veces en el orden que se muestra
en la ilustración.
Par de apriete:
103 N·m (10,5 kgf·m, 76 lbf·pie)
No emplee otras herramientas ni
métodos para hacer palanca que no
sean sus propias manos, tales como
martillos, tuberías o los pies.
Vehículos con ruedas de acero (excepto neumáticos de repuesto
compactos)
Vuelva a instalar el tapacubos de
la rueda.
Alinee la ranura del tapacubos de la
rueda con el vástago de la válvula tal
como muestra la ilustración.
3
4
5

4228-2. Pasos necesarios en caso de emergencia
YARIS_HV_ES_OM52G13S

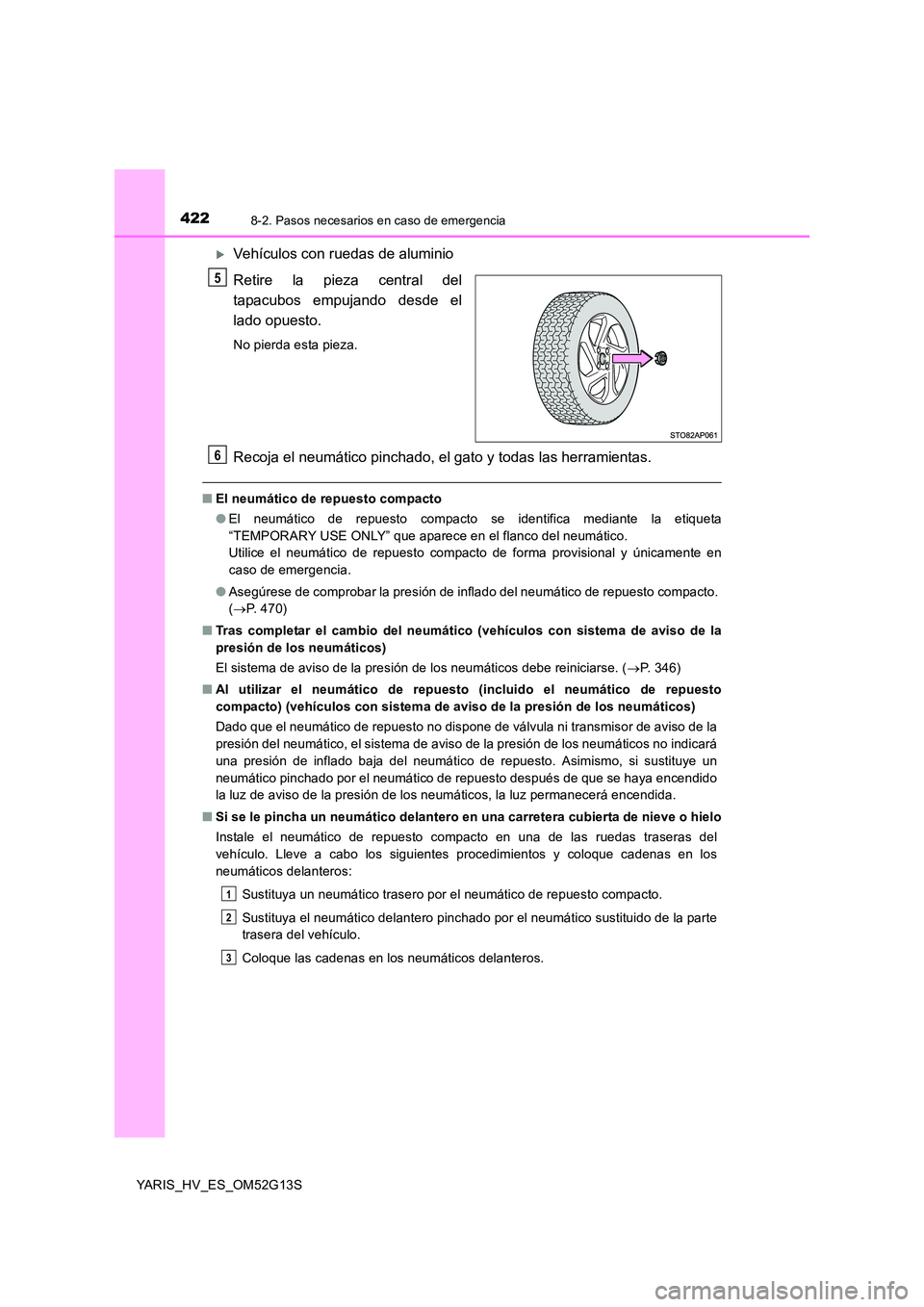

Vehículos con ruedas de aluminio
Retire la pieza central del
tapacubos empujando desde el
lado opuesto.
No pierda esta pieza.
Recoja el neumático pinchado, el gato y todas las herramientas.
■ El neumático de repuesto compacto
● El neumático de repuesto compacto se identifica mediante la etiqueta
“TEMPORARY USE ONLY” que aparece en el flanco del neumático.
Utilice el neumático de repuesto compacto de forma provisional y únicamente en
caso de emergencia.
● Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.
( P. 470)
■ Tras completar el cambio del neumático (vehículos con sistema de aviso de la
presión de los neumáticos)
El sistema de aviso de la presión de los neumáticos debe reiniciarse. ( P. 346)
■ Al utilizar el neumático de repuesto (incluido el neumático de repuesto
compacto) (vehículos con sistema de aviso de la presión de los neumáticos)
Dado que el neumático de repuesto no dispone de válvula ni transmisor de aviso de la
presión del neumático, el sistema de aviso de la presión de los neumáticos no indicará
una presión de inflado baja del neumático de repuesto. Asimismo, si sustituye un
neumático pinchado por el neumático de repuesto después de que se haya encendido
la luz de aviso de la presión de los neumáticos, la luz permanecerá encendida.
■ Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo
Instale el neumático de repuesto compacto en una de las ruedas traseras del
vehículo. Lleve a cabo los siguientes procedimientos y coloque cadenas en los
neumáticos delanteros:
Sustituya un neumático trasero por el neumático de repuesto compacto.
Sustituya el neumático delantero pinchado por el neumático sustituido de la parte
trasera del vehículo.
Coloque las cadenas en los neumáticos delanteros.
5
6
1
2
3

4238-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_ES_OM52G13S

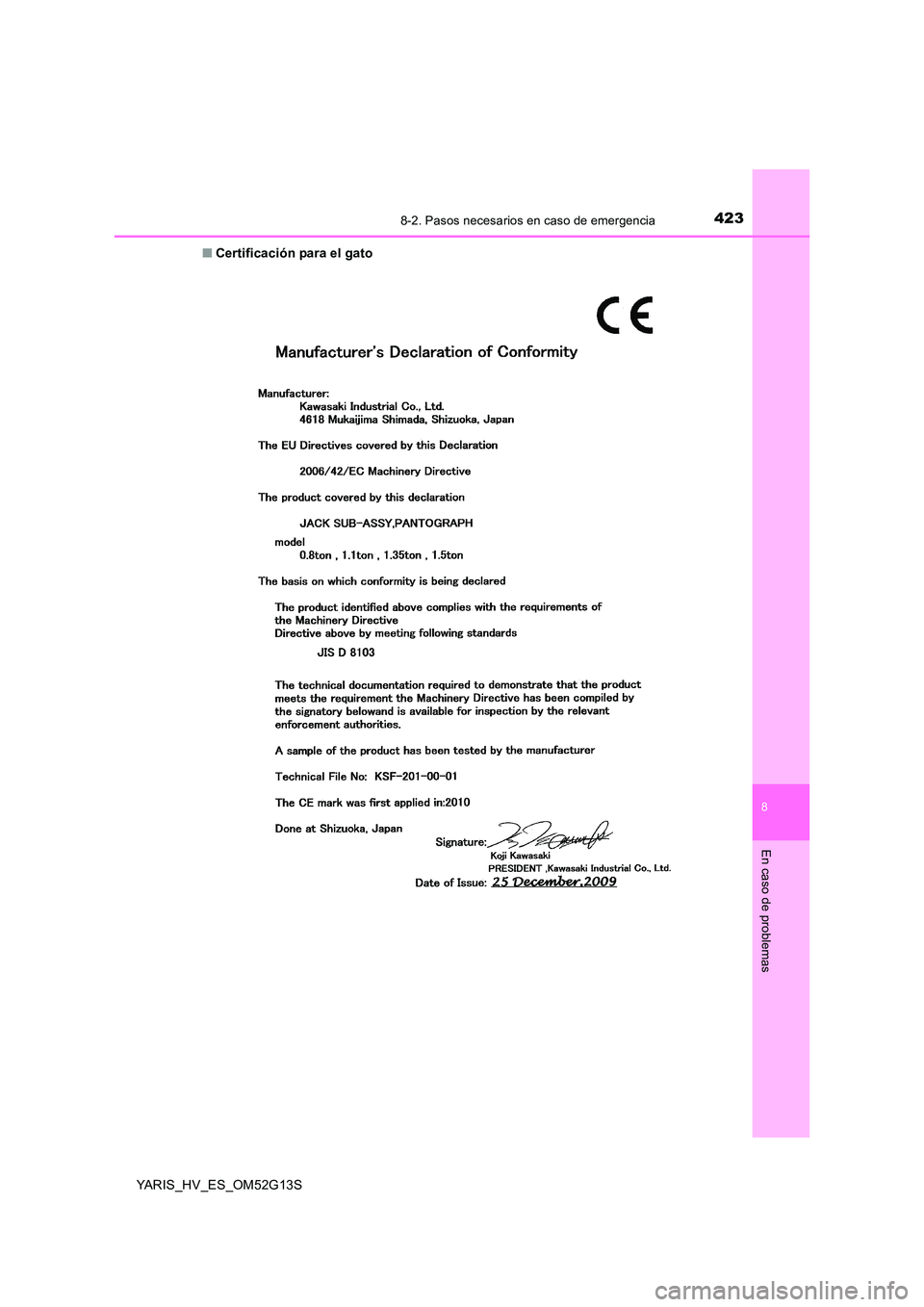

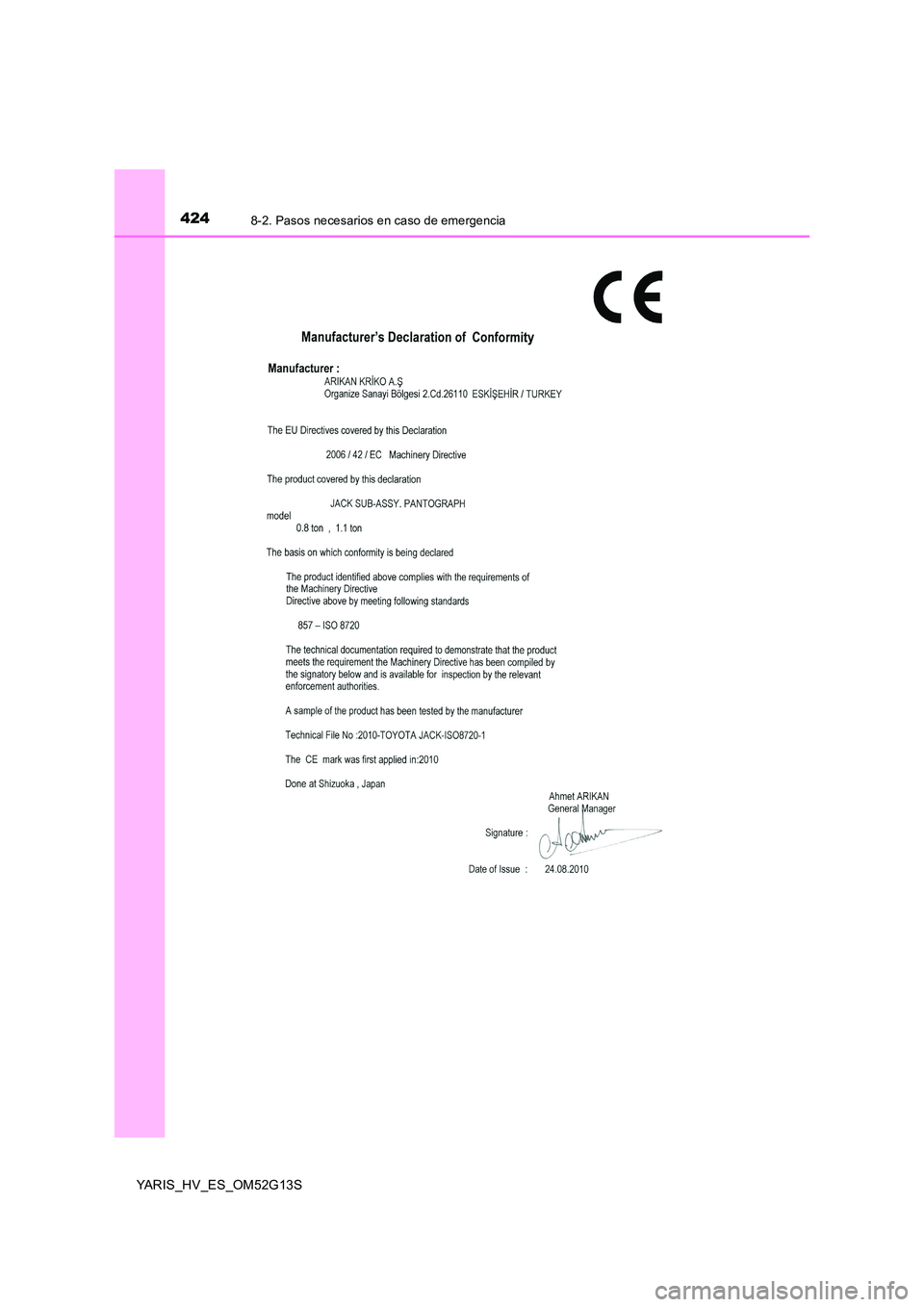

■ Certificación para el gato

4248-2. Pasos necesarios en caso de emergencia
YARIS_HV_ES_OM52G13S

4258-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_ES_OM52G13S

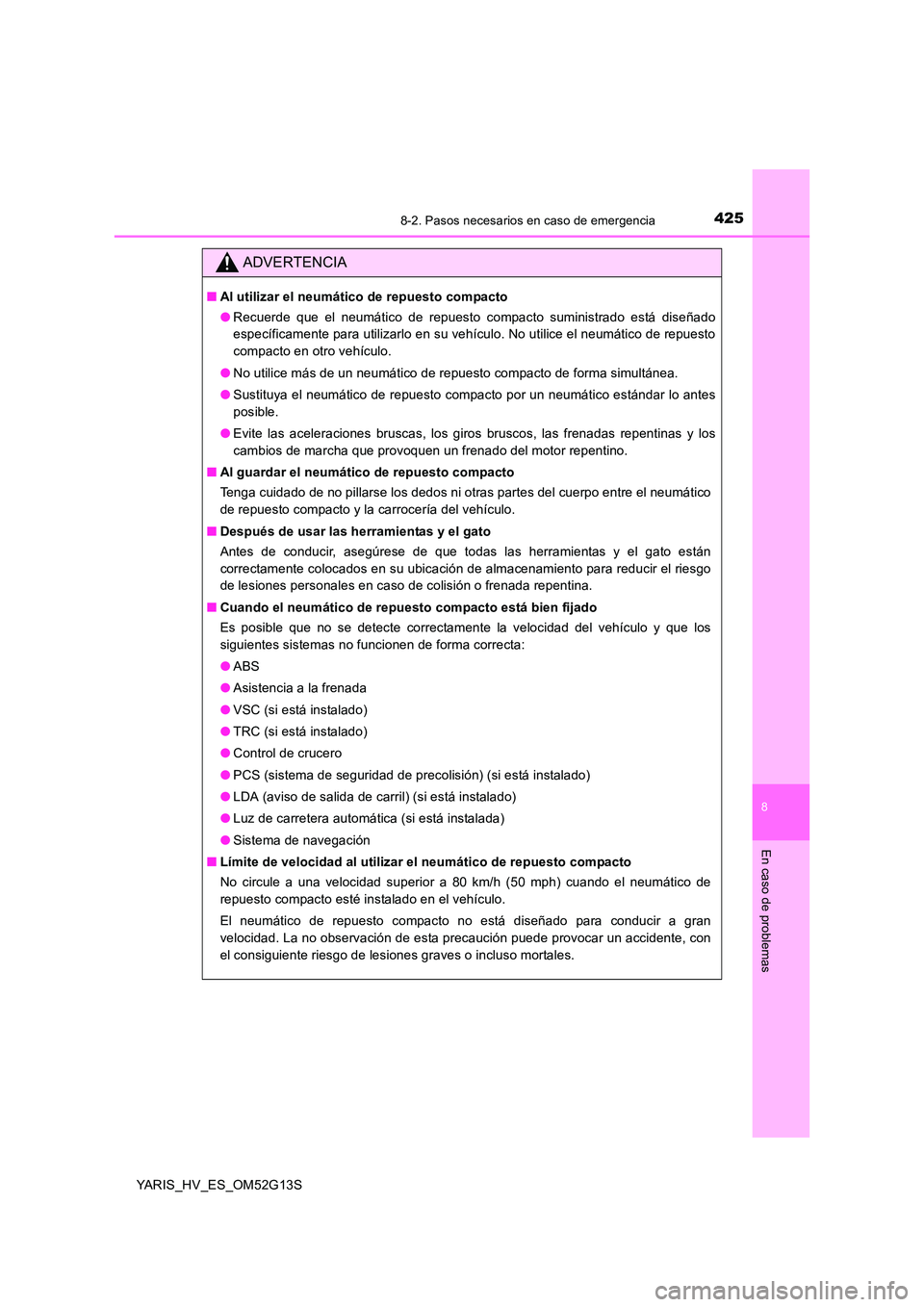

ADVERTENCIA
■Al utilizar el neumático de repuesto compacto
● Recuerde que el neumático de repuesto compacto suministrado está diseñado
específicamente para utilizarlo en su vehículo. No utilice el neumático de repuesto
compacto en otro vehículo.
● No utilice más de un neumático de repuesto compacto de forma simultánea.
● Sustituya el neumático de repuesto compacto por un neumático estándar lo antes
posible.
● Evite las aceleraciones bruscas, los giros bruscos, las frenadas repentinas y los
cambios de marcha que provoquen un frenado del motor repentino.
■ Al guardar el neumático de repuesto compacto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto compacto y la carrocería del vehículo.
■ Después de usar las herramientas y el gato
Antes de conducir, asegúrese de que todas las herramientas y el gato están
correctamente colocados en su ubicación de almacenamiento para reducir el riesgo
de lesiones personales en caso de colisión o frenada repentina.
■ Cuando el neumático de repuesto compacto está bien fijado
Es posible que no se detecte correctamente la velocidad del vehículo y que los
siguientes sistemas no funcionen de forma correcta:
● ABS
● Asistencia a la frenada
● VSC (si está instalado)
● TRC (si está instalado)
● Control de crucero
● PCS (sistema de seguridad de precolisión) (si está instalado)
● LDA (aviso de salida de carril) (si está instalado)
● Luz de carretera automática (si está instalada)
● Sistema de navegación
■ Límite de velocidad al utilizar el neumático de repuesto compacto
No circule a una velocidad superior a 80 km/h (50 mph) cuando el neumático de
repuesto compacto esté instalado en el vehículo.
El neumático de repuesto compacto no está diseñado para conducir a gran
velocidad. La no observación de esta precaución puede provocar un accidente, con
el consiguiente riesgo de lesiones graves o incluso mortales.

4268-2. Pasos necesarios en caso de emergencia
YARIS_HV_ES_OM52G13S

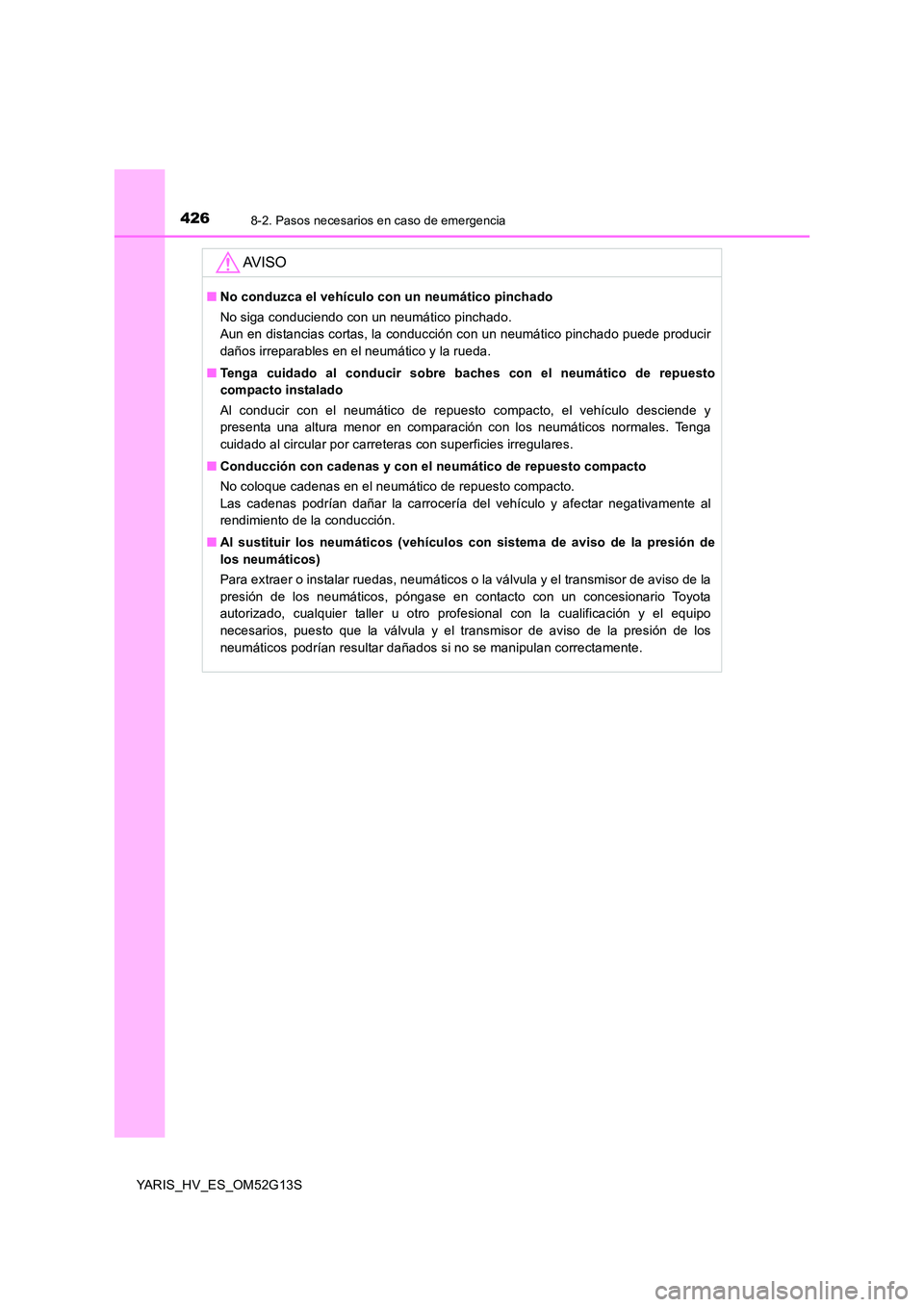

AV I S O
■No conduzca el vehículo con un neumático pinchado
No siga conduciendo con un neumático pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede producir
daños irreparables en el neumático y la rueda.
■ Tenga cuidado al conducir sobre baches con el neumático de repuesto
compacto instalado
Al conducir con el neumático de repuesto compacto, el vehículo desciende y
presenta una altura menor en comparación con los neumáticos normales. Tenga
cuidado al circular por carreteras con superficies irregulares.
■ Conducción con cadenas y con el neumático de repuesto compacto
No coloque cadenas en el neumático de repuesto compacto.
Las cadenas podrían dañar la carrocería del vehículo y afectar negativamente al
rendimiento de la conducción.
■ Al sustituir los neumáticos (vehículos con sistema de aviso de la presión de
los neumáticos)
Para extraer o instalar ruedas, neumáticos o la válvula y el transmisor de aviso de la
presión de los neumáticos, póngase en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios, puesto que la válvula y el transmisor de aviso de la presión de los
neumáticos podrían resultar dañados si no se manipulan correctamente.

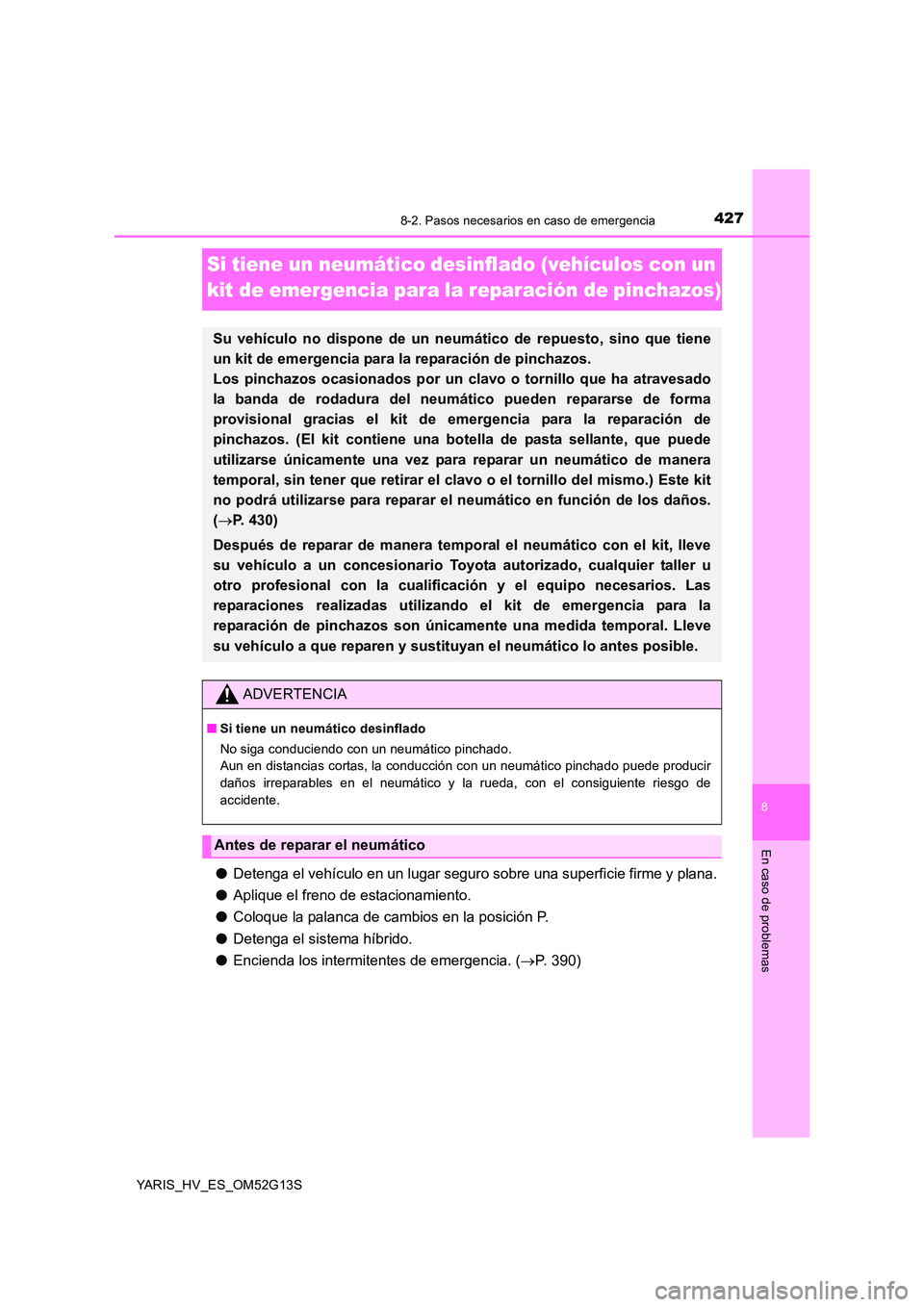

4278-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_ES_OM52G13S
Si tiene un neumático desinflado (vehículos con un
kit de emergencia para la reparación de pinchazos)
● Detenga el vehículo en un lugar seguro sobre una superficie firme y plana.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en la posición P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. (P. 390)
Su vehículo no dispone de un neumático de repuesto, sino que tiene
un kit de emergencia para la reparación de pinchazos.
Los pinchazos ocasionados por un clavo o tornillo que ha atravesado
la banda de rodadura del neumático pueden repararse de forma
provisional gracias el kit de emergencia para la reparación de
pinchazos. (El kit contiene una botella de pasta sellante, que puede
utilizarse únicamente una vez para reparar un neumático de manera
temporal, sin tener que retirar el clavo o el tornillo del mismo.) Este kit
no podrá utilizarse para reparar el neumático en función de los daños.
( P. 430)
Después de reparar de manera temporal el neumático con el kit, lleve
su vehículo a un concesionario Toyota autorizado, cualquier taller u
otro profesional con la cualificación y el equipo necesarios. Las
reparaciones realizadas utilizando el kit de emergencia para la
reparación de pinchazos son únicam ente una medida temporal. Lleve
su vehículo a que reparen y sustitu yan el neumático lo antes posible.
ADVERTENCIA
■Si tiene un neumático desinflado
No siga conduciendo con un neumático pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede producir
daños irreparables en el neumático y la rueda, con el consiguiente riesgo de
accidente.
Antes de reparar el neumático

4288-2. Pasos necesarios en caso de emergencia
YARIS_HV_ES_OM52G13S
*: Uso del gato, la manivela para el gato y una llave para tuercas de rueda. (si está
instalado) ( P. 413) Es posible comprar un gato, una manivela para el gato y una
llave para tuercas de rueda en un concesionario Toyota autorizado, cualquier taller
u otro profesional con la cualificación y el equipo necesarios.

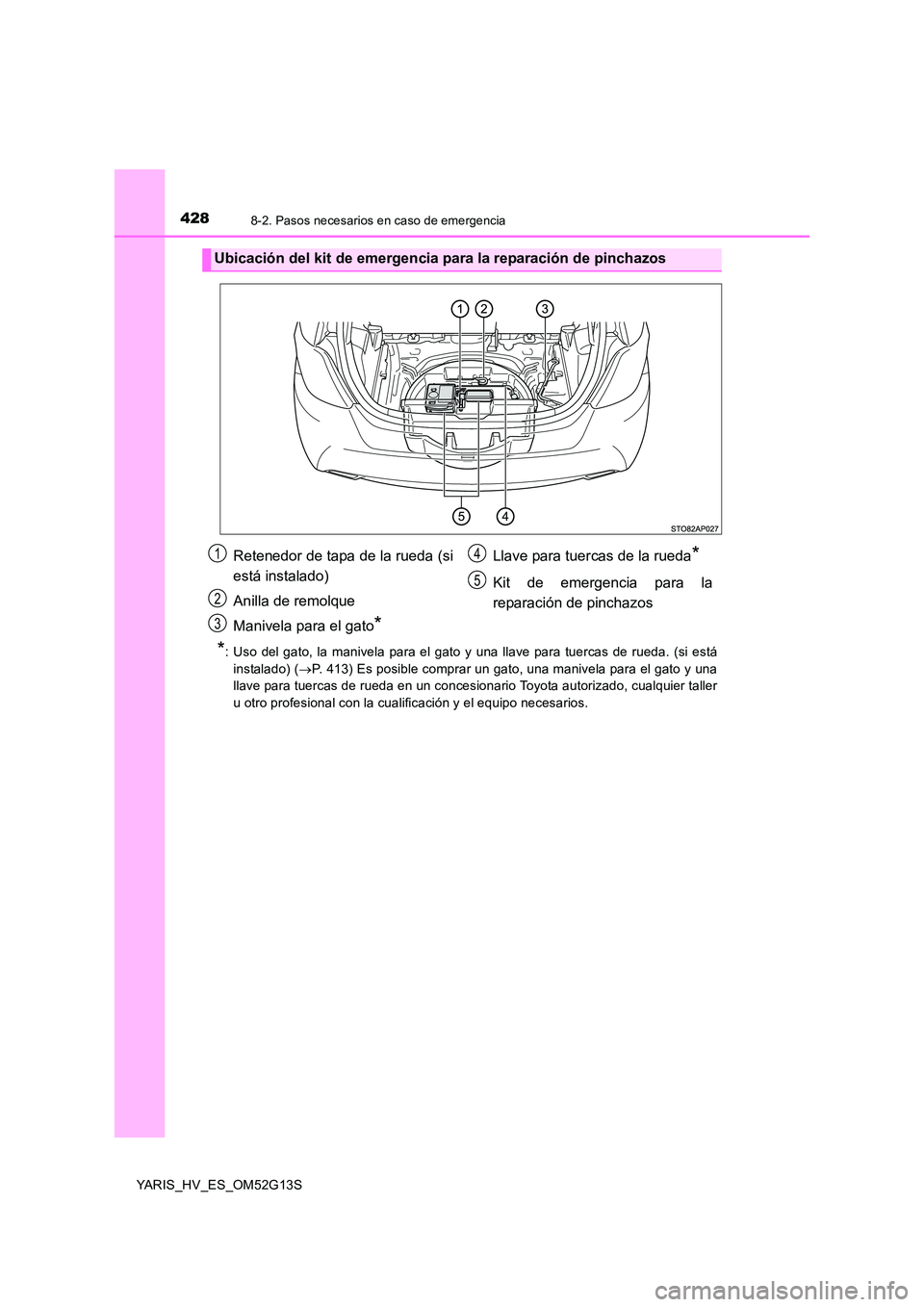

Ubicación del kit de emergencia para la reparación de pinchazos
Retenedor de tapa de la rueda (si
está instalado)
Anilla de remolque
Manivela para el gato*
Llave para tuercas de la rueda*
Kit de emergencia para la
reparación de pinchazos
1
2
3
4
5

4298-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_ES_OM52G13S

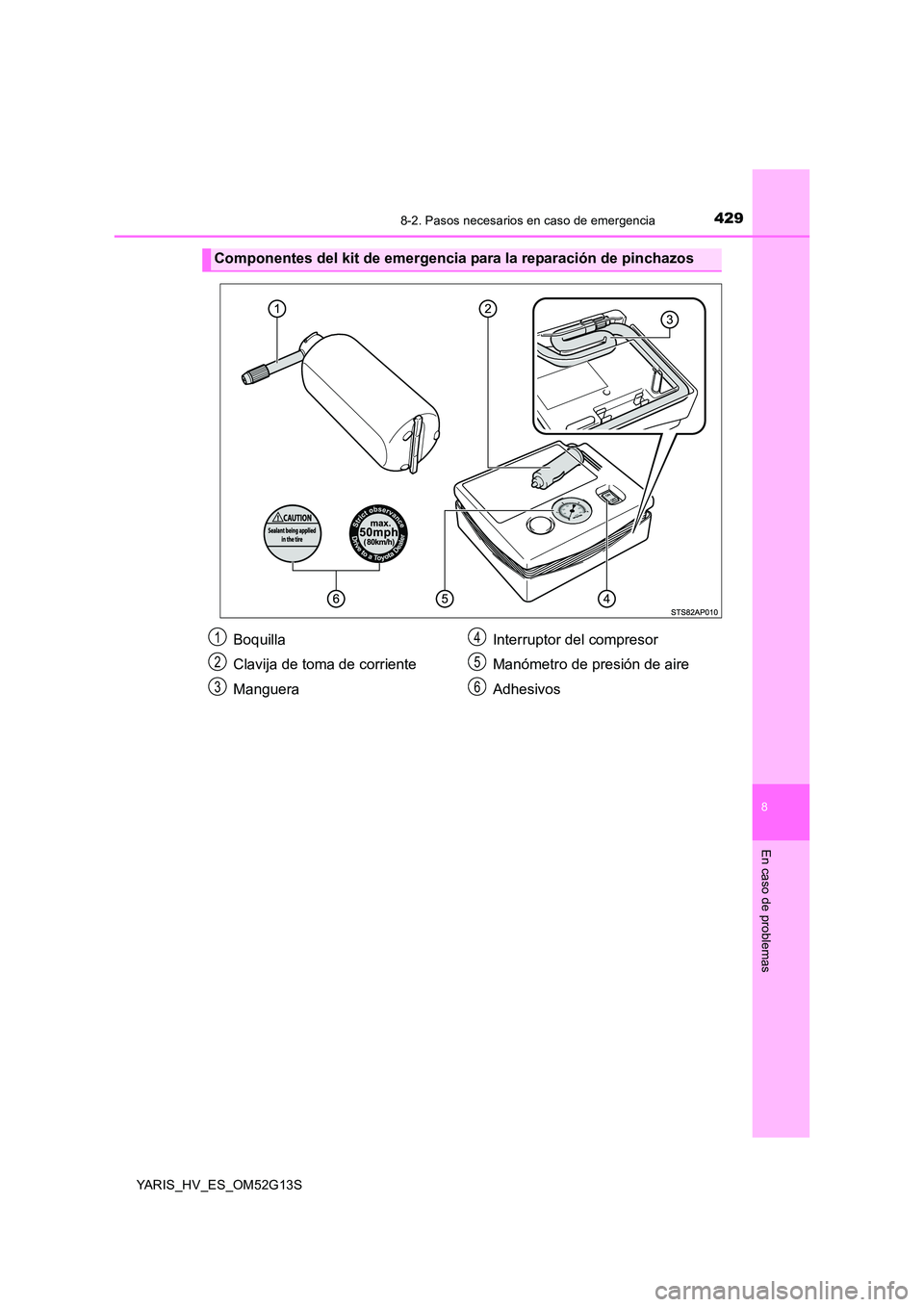

Componentes del kit de emergencia para la reparación de pinchazos
Boquilla
Clavija de toma de corriente
Manguera
Interruptor del compresor
Manómetro de presión de aire
Adhesivos
1
2
3
4
5
6

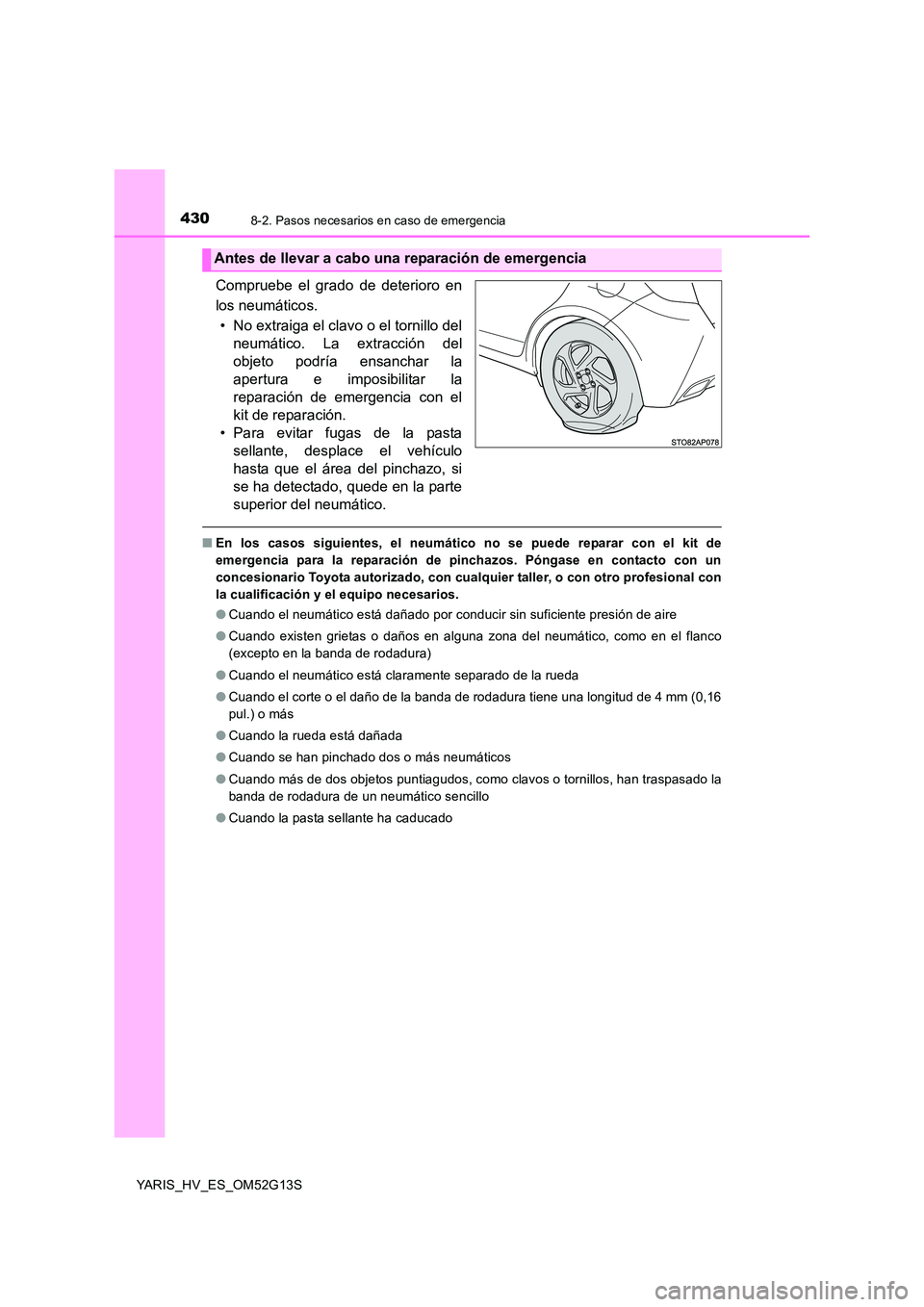

4308-2. Pasos necesarios en caso de emergencia
YARIS_HV_ES_OM52G13S
Compruebe el grado de deterioro en
los neumáticos.
• No extraiga el clavo o el tornillo del
neumático. La extracción del
objeto podría ensanchar la
apertura e imposibilitar la
reparación de emergencia con el
kit de reparación.
• Para evitar fugas de la pasta
sellante, desplace el vehículo
hasta que el área del pinchazo, si
se ha detectado, quede en la parte
superior del neumático.
■ En los casos siguientes, el neumático no se puede reparar con el kit de
emergencia para la reparación de pinchazos. Póngase en contacto con un
concesionario Toyota autorizado, con cual quier taller, o con otro profesional con
la cualificación y el equipo necesarios.
● Cuando el neumático está dañado por conducir sin suficiente presión de aire
● Cuando existen grietas o daños en alguna zona del neumático, como en el flanco
(excepto en la banda de rodadura)
● Cuando el neumático está claramente separado de la rueda
● Cuando el corte o el daño de la banda de rodadura tiene una longitud de 4 mm (0,16
pul.) o más
● Cuando la rueda está dañada
● Cuando se han pinchado dos o más neumáticos
● Cuando más de dos objetos puntiagudos, como clavos o tornillos, han traspasado la
banda de rodadura de un neumático sencillo
● Cuando la pasta sellante ha caducado
Antes de llevar a cabo una reparación de emergencia
