TOYOTA YARIS HYBRID 2016 Manuale duso (in Italian)

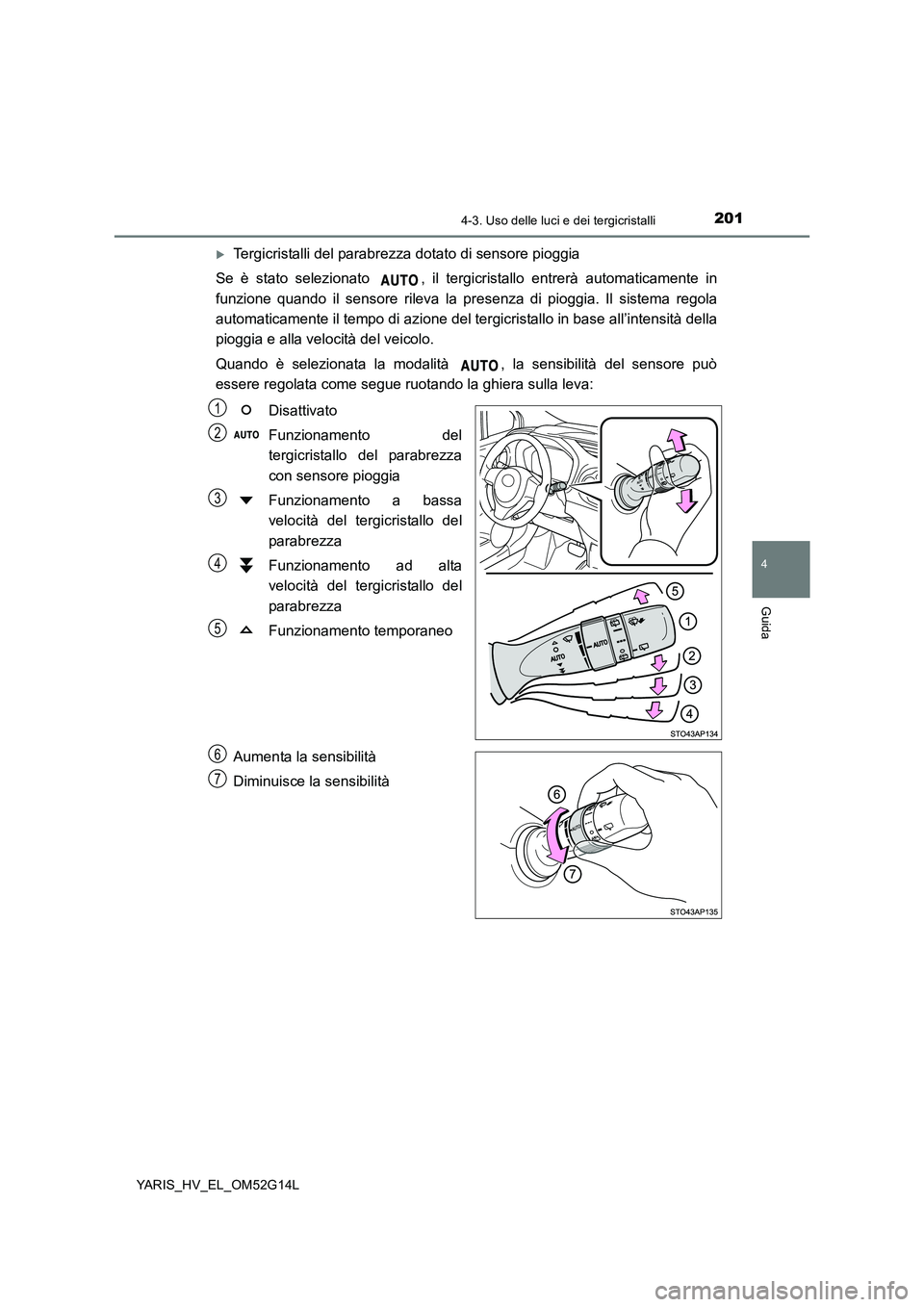

2014-3. Uso delle luci e dei tergicristalli
4
Guida
YARIS_HV_EL_OM52G14L
Tergicristalli del parabrezza dotato di sensore pioggia
Se è stato selezionato , il tergicristallo entrerà automaticamente in
funzione quando il sensore rileva la pr esenza di pioggia. Il sistema regola
automaticamente il tempo di azione del tergicristallo in base all’intensità della
pioggia e alla velocità del veicolo.
Quando è selezionata la modalità , la sensibilità del sensore può
essere regolata come segue ruotando la ghiera sulla leva:
Disattivato
Funzionamento del
tergicristallo del parabrezza
con sensore pioggia
Funzionamento a bassa
velocità del tergicristallo del
parabrezza
Funzionamento ad alta
velocità del tergicristallo del
parabrezza
Funzionamento temporaneo
Aumenta la sensibilità
Diminuisce la sensibilità
1
2
3
4
5
6
7

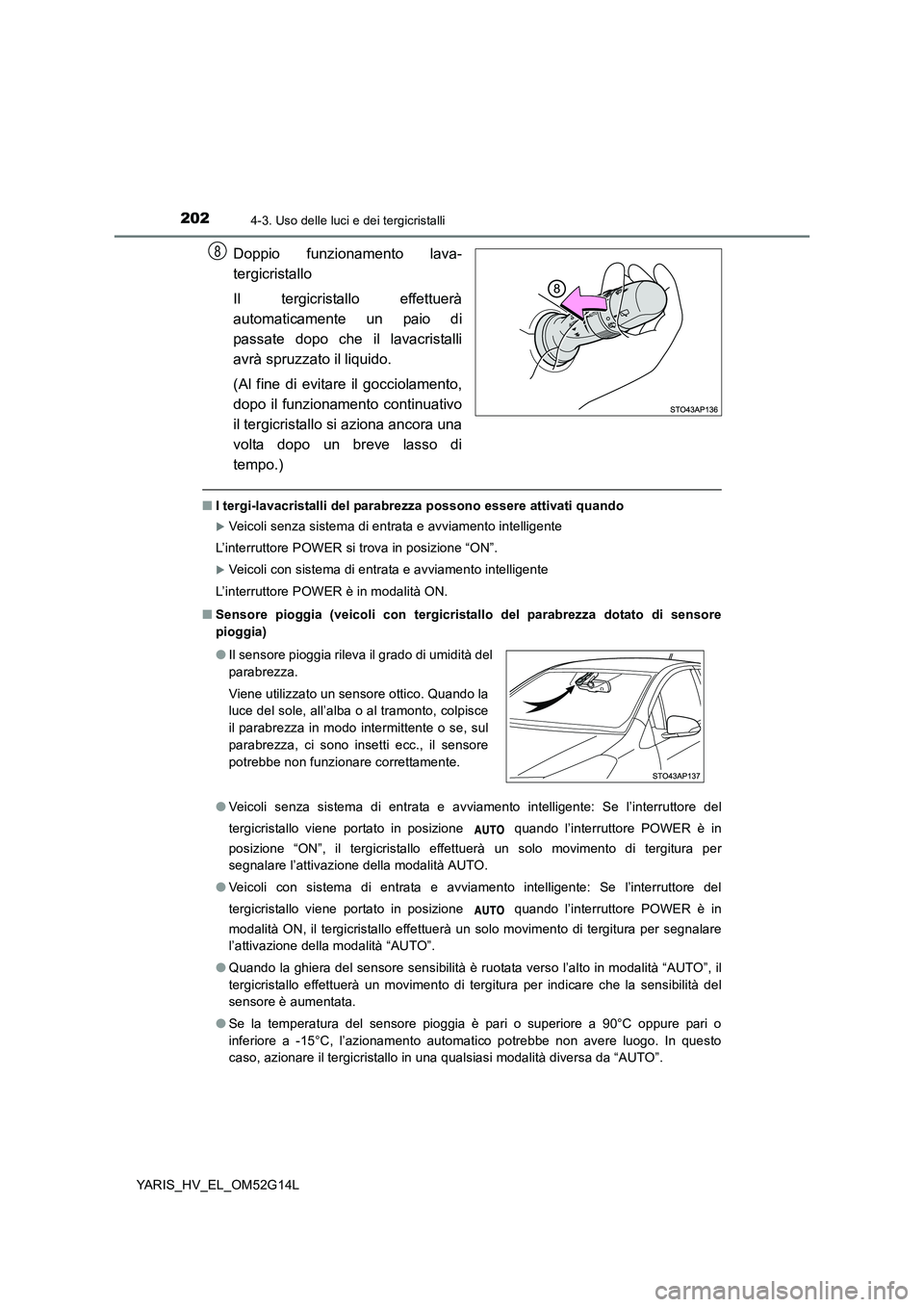

2024-3. Uso delle luci e dei tergicristalli
YARIS_HV_EL_OM52G14L
Doppio funzionamento lava-
tergicristallo
Il tergicristallo effettuerà
automaticamente un paio di
passate dopo che il lavacristalli
avrà spruzzato il liquido.
(Al fine di evitare il gocciolamento,
dopo il funzionamento continuativo
il tergicristallo si aziona ancora una
volta dopo un breve lasso di
tempo.)
■ I tergi-lavacristalli del parabrezza possono essere attivati quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Sensore pioggia (veicoli con tergicristallo del parabrezza dotato di sensore
pioggia)
● Veicoli senza sistema di entrata e avviamento intelligente: Se l’interruttore del
tergicristallo viene portato in posizione quando l’interruttore POWER è in
posizione “ON”, il tergicristallo effettuerà un solo movimento di tergitura per
segnalare l’attivazione della modalità AUTO.
● Veicoli con sistema di entrata e avviamento intelligente: Se l’interruttore del
tergicristallo viene portato in posizione quando l’interruttore POWER è in
modalità ON, il tergicristallo effettuerà un solo movimento di tergitura per segnalare
l’attivazione della modalità “AUTO”.
● Quando la ghiera del sensore sensibilità è ruotata verso l’alto in modalità “AUTO”, il
tergicristallo effettuerà un movimento di tergitura per indicare che la sensibilità del
sensore è aumentata.
● Se la temperatura del sensore pioggia è pari o superiore a 90°C oppure pari o
inferiore a -15°C, l’azionamento automatico potrebbe non avere luogo. In questo
caso, azionare il tergicristallo in una qualsiasi modalità diversa da “AUTO”.
8
● Il sensore pioggia rileva il grado di umidità del
parabrezza.
Viene utilizzato un sensore ottico. Quando la
luce del sole, all’alba o al tramonto, colpisce
il parabrezza in modo intermittente o se, sul
parabrezza, ci sono insetti ecc., il sensore
potrebbe non funzionare correttamente.

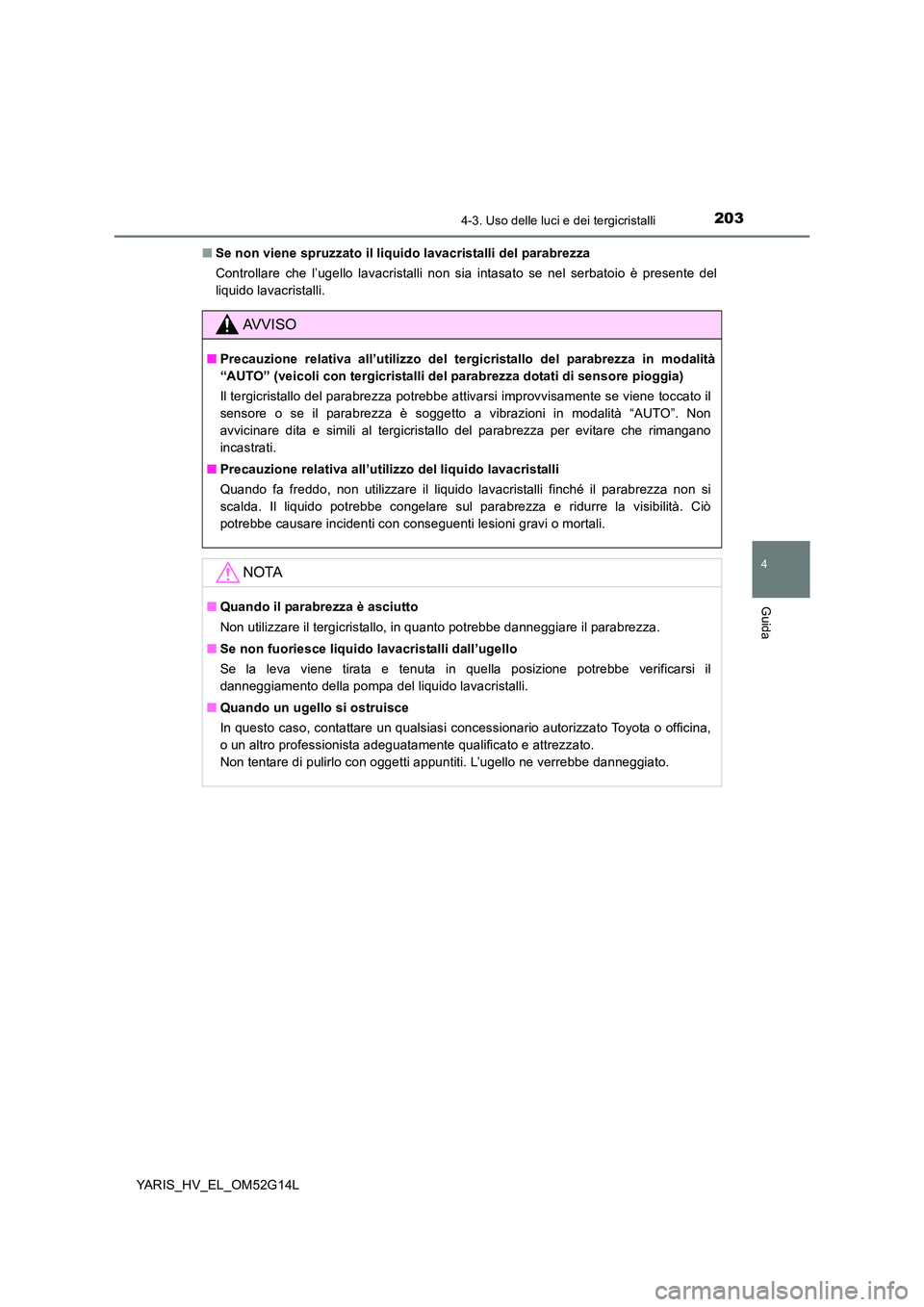

2034-3. Uso delle luci e dei tergicristalli
4
Guida
YARIS_HV_EL_OM52G14L
■ Se non viene spruzzato il liquido lavacristalli del parabrezza
Controllare che l’ugello lavacristalli non sia intasato se nel serbatoio è presente del
liquido lavacristalli.
AVVISO
■ Precauzione relativa all’utilizzo del tergicristallo del parabrezza in modalità
“AUTO” (veicoli con tergicristalli del parabrezza dotati di sensore pioggia)
Il tergicristallo del parabrezza potrebbe attivarsi improvvisamente se viene toccato il
sensore o se il parabrezza è soggetto a vibrazioni in modalità “AUTO”. Non
avvicinare dita e simili al tergicristallo del parabrezza per evitare che rimangano
incastrati.
■ Precauzione relativa all’utilizzo del liquido lavacristalli
Quando fa freddo, non utilizzare il liquido lavacristalli finché il parabrezza non si
scalda. Il liquido potrebbe congelare sul parabrezza e ridurre la visibilità. Ciò
potrebbe causare incidenti con conseguenti lesioni gravi o mortali.
NOTA
■ Quando il parabrezza è asciutto
Non utilizzare il tergicristallo, in quanto potrebbe danneggiare il parabrezza.
■ Se non fuoriesce liquido lavacristalli dall’ugello
Se la leva viene tirata e tenuta in quella posizione potrebbe verificarsi il
danneggiamento della pompa del liquido lavacristalli.
■ Quando un ugello si ostruisce
In questo caso, contattare un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
Non tentare di pulirlo con oggetti appuntiti. L’ugello ne verrebbe danneggiato.

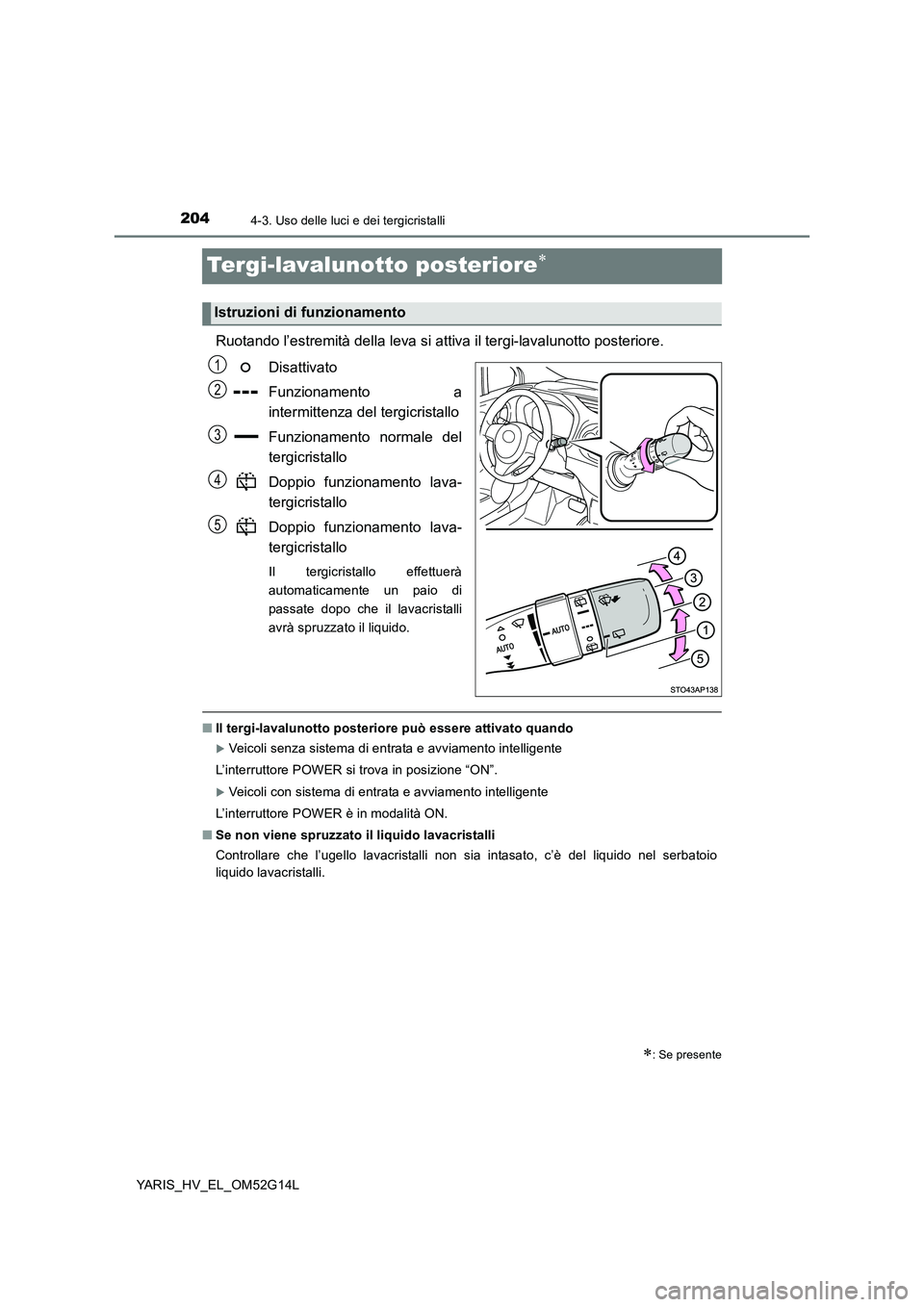

2044-3. Uso delle luci e dei tergicristalli
YARIS_HV_EL_OM52G14L
Tergi-lavalunotto posteriore
Ruotando l’estremità della leva si attiva il tergi-lavalunotto posteriore.
Disattivato
Funzionamento a
intermittenza del tergicristallo
Funzionamento normale del
tergicristallo
Doppio funzionamento lava-
tergicristallo
Doppio funzionamento lava-
tergicristallo
Il tergicristallo effettuerà
automaticamente un paio di
passate dopo che il lavacristalli
avrà spruzzato il liquido.
■ Il tergi-lavalunotto posteriore può essere attivato quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Se non viene spruzzato il liquido lavacristalli
Controllare che l’ugello lavacristalli non sia intasato, c’è del liquido nel serbatoio
liquido lavacristalli.
: Se presente
Istruzioni di funzionamento
1
2
3
4
5

2054-3. Uso delle luci e dei tergicristalli
4
Guida
YARIS_HV_EL_OM52G14L

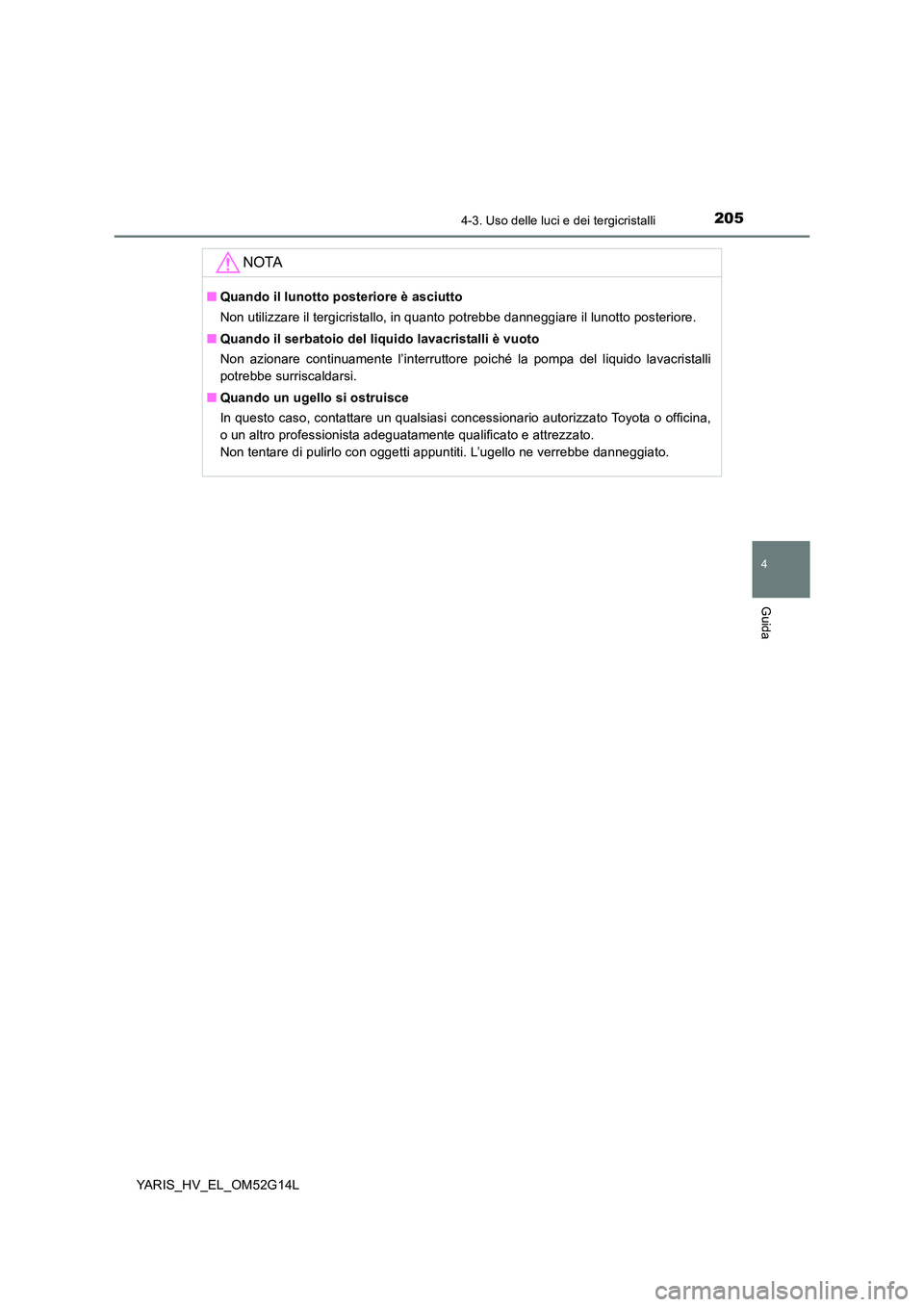

NOTA
■Quando il lunotto posteriore è asciutto
Non utilizzare il tergicristallo, in quanto potrebbe danneggiare il lunotto posteriore.
■ Quando il serbatoio del liquido lavacristalli è vuoto
Non azionare continuamente l’interruttore poiché la pompa del liquido lavacristalli
potrebbe surriscaldarsi.
■ Quando un ugello si ostruisce
In questo caso, contattare un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
Non tentare di pulirlo con oggetti appuntiti. L’ugello ne verrebbe danneggiato.

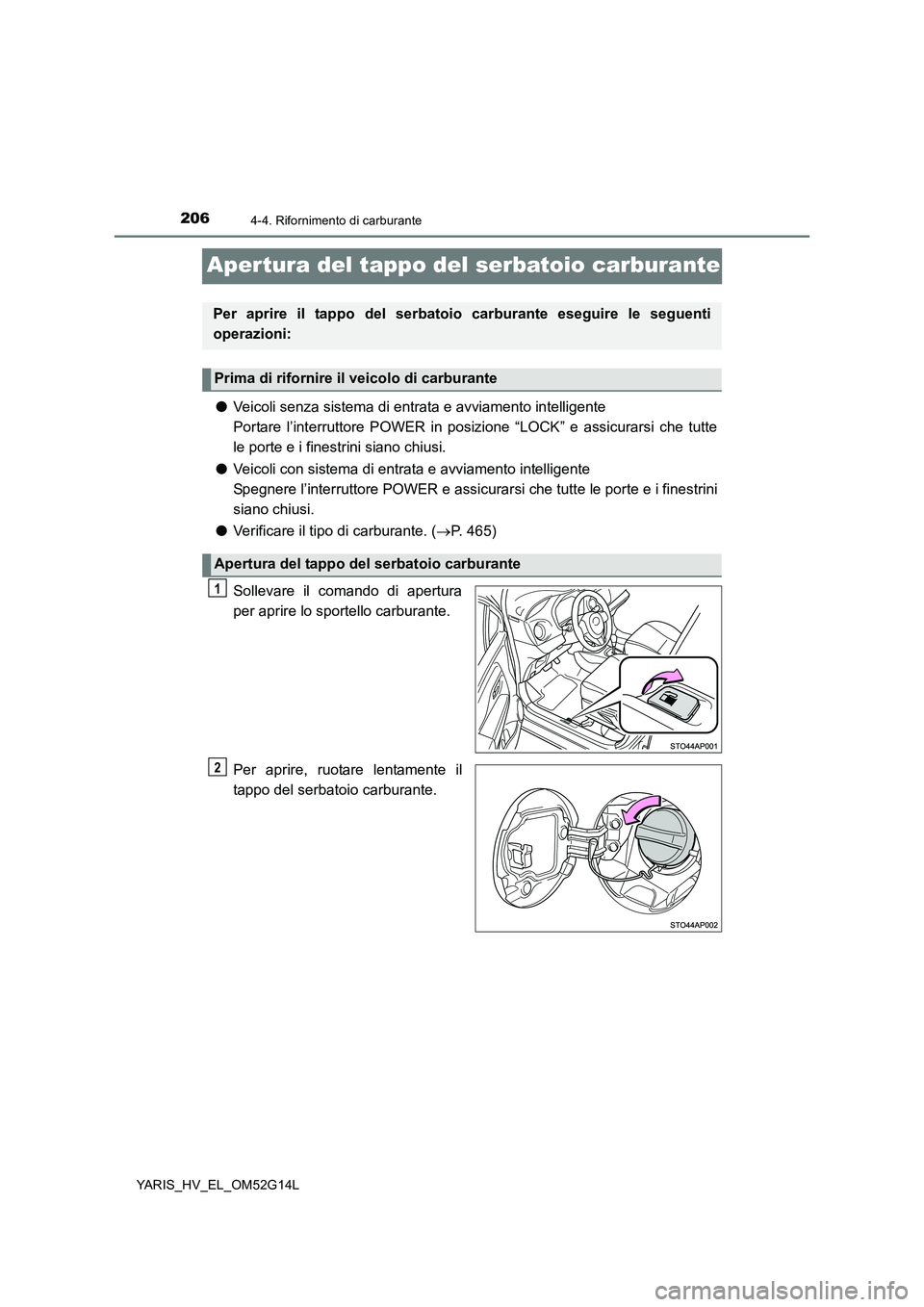

2064-4. Rifornimento di carburante
YARIS_HV_EL_OM52G14L
Apertura del tappo del serbatoio carburante
●Veicoli senza sistema di entrata e avviamento intelligente
Portare l’interruttore POWER in posizione “LOCK” e assicurarsi che tutte
le porte e i finestrini siano chiusi.
● Veicoli con sistema di entrata e avviamento intelligente
Spegnere l’interruttore POWER e assicurarsi che tutte le porte e i finestrini
siano chiusi.
● Verificare il tipo di carburante. (P. 465)
Sollevare il comando di apertura
per aprire lo spor tello carburante.
Per aprire, ruotare lentamente il
tappo del serbatoio carburante.
Per aprire il tappo del serbatoio carburante eseguire le seguenti
operazioni:
Prima di rifornire il veicolo di carburante
Apertura del tappo del serbatoio carburante
1
2

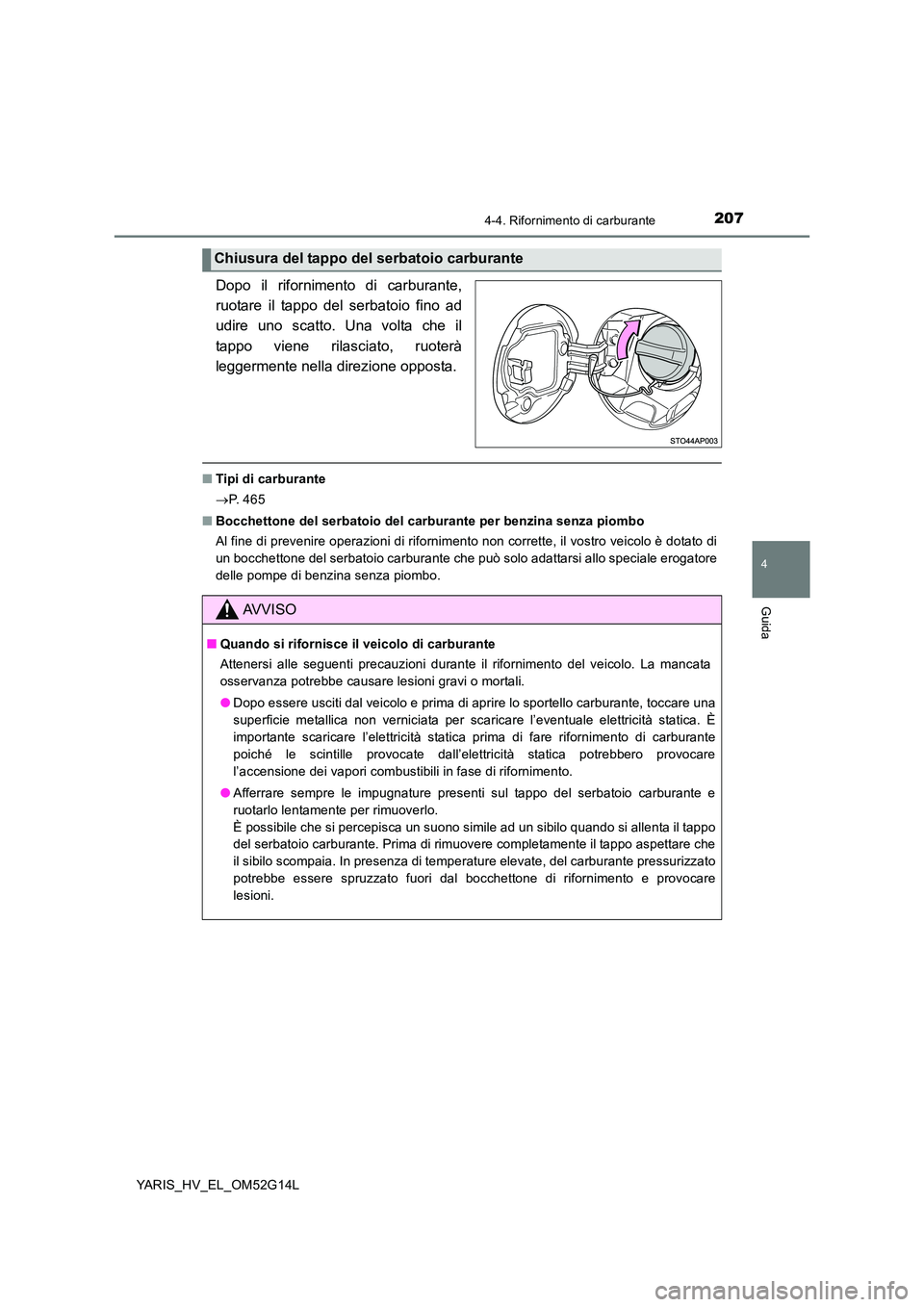

2074-4. Rifornimento di carburante
4
Guida
YARIS_HV_EL_OM52G14L
Dopo il rifornimento di carburante,
ruotare il tappo del serbatoio fino ad
udire uno scatto. Una volta che il
tappo viene rilasciato, ruoterà
leggermente nella direzione opposta.
■ Tipi di carburante
 P. 4 6 5
■ Bocchettone del serbatoio del carburante per benzina senza piombo
Al fine di prevenire operazioni di rifornimento non corrette, il vostro veicolo è dotato di
un bocchettone del serbatoio carburante che può solo adattarsi allo speciale erogatore
delle pompe di benzina senza piombo.
Chiusura del tappo del serbatoio carburante
AVVISO
■ Quando si rifornisce il veicolo di carburante
Attenersi alle seguenti precauzioni durante il rifornimento del veicolo. La mancata
osservanza potrebbe causare lesioni gravi o mortali.
● Dopo essere usciti dal veicolo e prima di aprire lo sportello carburante, toccare una
superficie metallica non verniciata per scaricare l’eventuale elettricità statica. È
importante scaricare l’elettricità statica prima di fare rifornimento di carburante
poiché le scintille provocate dall’elettricità statica potrebbero provocare
l’accensione dei vapori combustibili in fase di rifornimento.
● Afferrare sempre le impugnature presenti sul tappo del serbatoio carburante e
ruotarlo lentamente per rimuoverlo.
È possibile che si percepisca un suono simile ad un sibilo quando si allenta il tappo
del serbatoio carburante. Prima di rimuovere completamente il tappo aspettare che
il sibilo scompaia. In presenza di temperature elevate, del carburante pressurizzato
potrebbe essere spruzzato fuori dal bocchettone di rifornimento e provocare
lesioni.

2084-4. Rifornimento di carburante
YARIS_HV_EL_OM52G14L
AVVISO
●È importante impedire a chiunque non abbia scaricato l’elettricità statica di
avvicinarsi al serbatoio del carburante aperto.
● Non inalare il carburante vaporizzato.
Il carburante contiene sostanze che, se inalate, possono essere dannose.
● Non fumare durante l’operazione di rifornimento di carburante.
Il mancato rispetto di tale precauzione potrebbe causare l’accensione del
carburante, con il rischio di sviluppare incendi.
● Non riavvicinarsi al veicolo, né toccare persone o oggetti carichi di elettricità
statica.
Si rischierebbe di accumulare elettricità statica, con conseguente rischio di incendi.
■ Quando si rifornisce il veicolo di carburante
Per evitare il traboccamento del carburante dal serbatoio, osservare le seguenti
precauzioni:
● Inserire in modo sicuro l’erogatore nel bocchettone di riempimento del serbatoio.
● Interrompere il rifornimento di carburante dopo che l’erogatore si sarà chiuso
automaticamente con uno scatto.
● Non eseguire il rabbocco del serbatoio carburante.
■ Quando si sostituisce il tappo del serbatoio carburante
Usare esclusivamente un tappo del serbatoio carburante originale Toyota progettato
per il vostro veicolo. Il mancato rispetto di questa precauzione potrebbe causare
incendi o altri incidenti, con conseguenti lesioni gravi o mortali.
NOTA
■ Rifornimento di carburante
Non rovesciare il carburante durante il rifornimento.
La mancata osservanza di tale precauzione potrebbe comportare danni al veicolo,
per esempio un funzionamento anomalo dell’impianto di controllo delle emissioni o il
danneggiamento dei componenti dell’impianto di alimentazione carburante o della
vernice del veicolo.

209
4

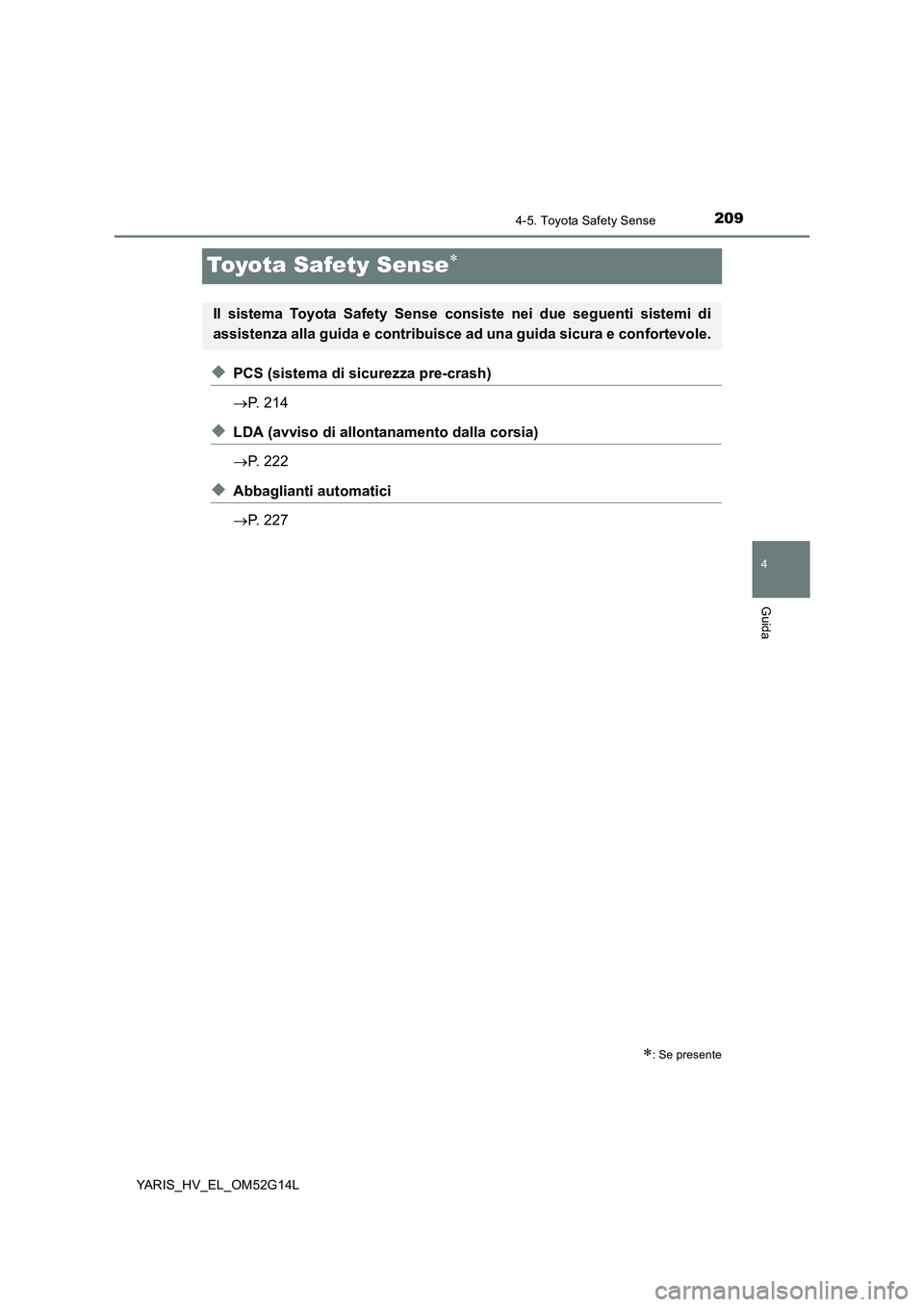

4-5. Toyota Safety Sense
Guida
YARIS_HV_EL_OM52G14L
Toyota Safety Sense
◆PCS (sistema di sicurezza pre-crash)
 P. 214
◆LDA (avviso di allontanamento dalla corsia)
 P. 222
◆Abbaglianti automatici
 P. 227
: Se presente
Il sistema Toyota Safety Sense consiste nei due seguenti sistemi di
assistenza alla guida e contribuisce ad una guida sicura e confortevole.

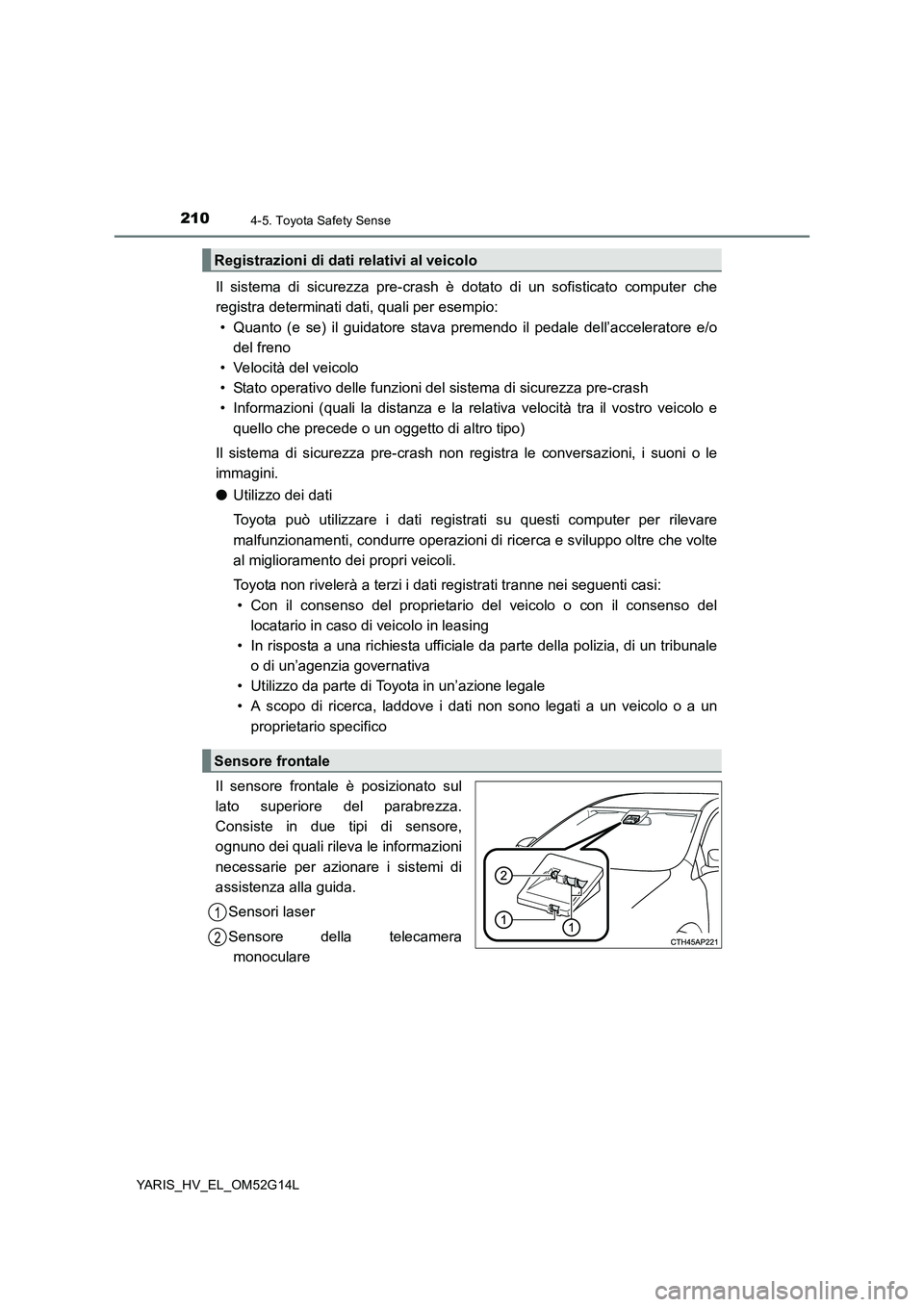

2104-5. Toyota Safety Sense
YARIS_HV_EL_OM52G14L
Il sistema di sicurezza pre-crash è dotato di un sofisticato computer che
registra determinati dati, quali per esempio:
• Quanto (e se) il guidatore stava premendo il pedale dell’acceleratore e/o
del freno
• Velocità del veicolo
• Stato operativo delle funzioni del sistema di sicurezza pre-crash
• Informazioni (quali la distanza e la relativa velocità tra il vostro veicolo e
quello che precede o un oggetto di altro tipo)
Il sistema di sicurezza pre-crash non registra le conversazioni, i suoni o le
immagini.
● Utilizzo dei dati
Toyota può utilizzare i dati registra ti su questi computer per rilevare
malfunzionamenti, condurre operazioni di ricerca e sviluppo oltre che volte
al miglioramento dei propri veicoli.
Toyota non rivelerà a terzi i dati registrati tranne nei seguenti casi:
• Con il consenso del proprietario del veicolo o con il consenso del
locatario in caso di veicolo in leasing
• In risposta a una richiesta ufficiale da parte della polizia, di un tribunale
o di un’agenzia governativa
• Utilizzo da parte di Toyota in un’azione legale
• A scopo di ricerca, laddove i dati non sono legati a un veicolo o a un
proprietario specifico
Il sensore frontale è posizionato sul
lato superiore del parabrezza.
Consiste in due tipi di sensore,
ognuno dei quali rileva le informazioni
necessarie per azionare i sistemi di
assistenza alla guida.
Sensori laser
Sensore della telecamera
monoculare
Registrazioni di dati relativi al veicolo
Sensore frontale
1
2
