TOYOTA YARIS HYBRID 2016 Manuale duso (in Italian)

3217-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_EL_OM52G14L

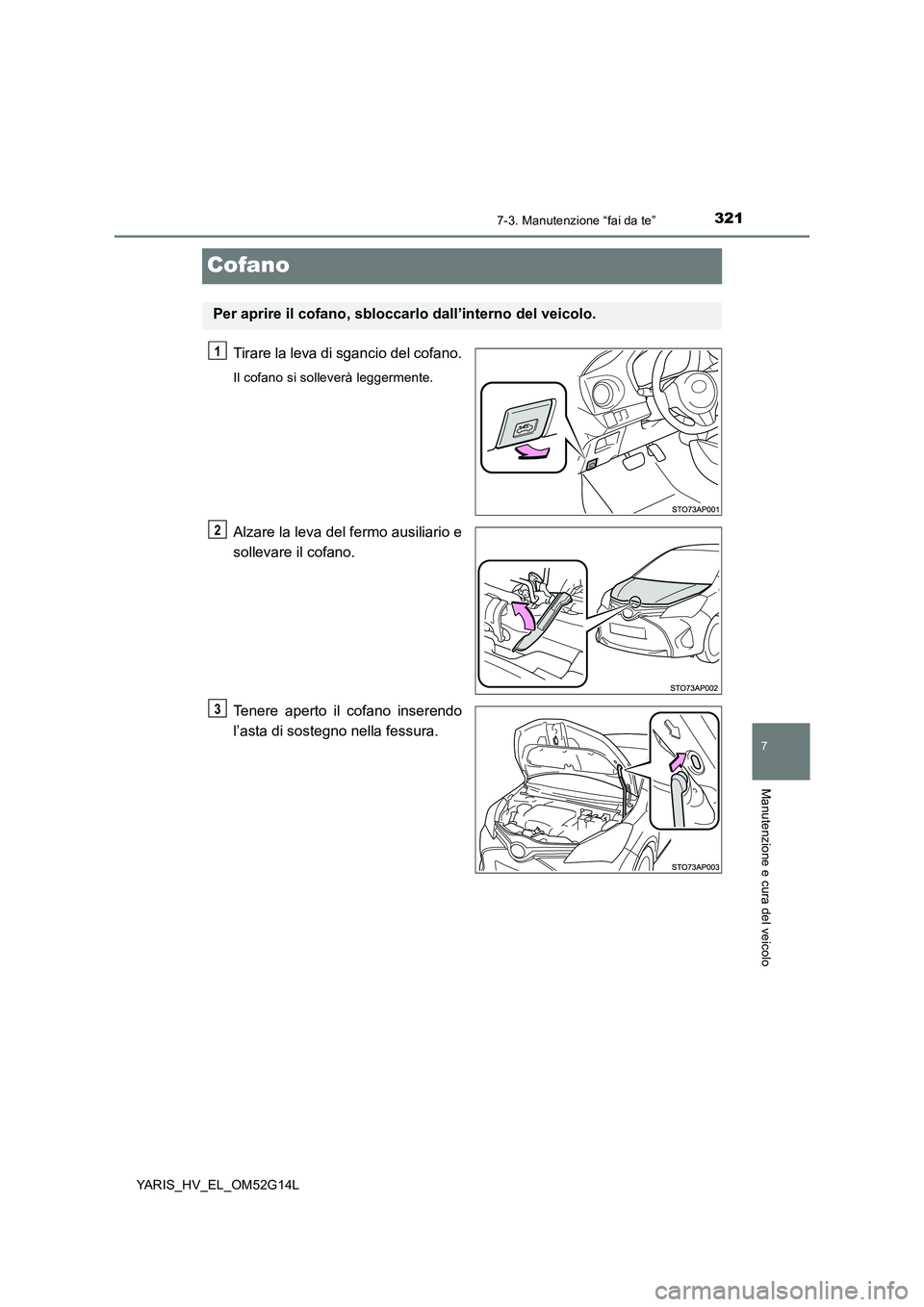

Cofano
Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
Alzare la leva del fermo ausiliario e
sollevare il cofano.
Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3

3227-3. Manutenzione “fai da te”
YARIS_HV_EL_OM52G14L

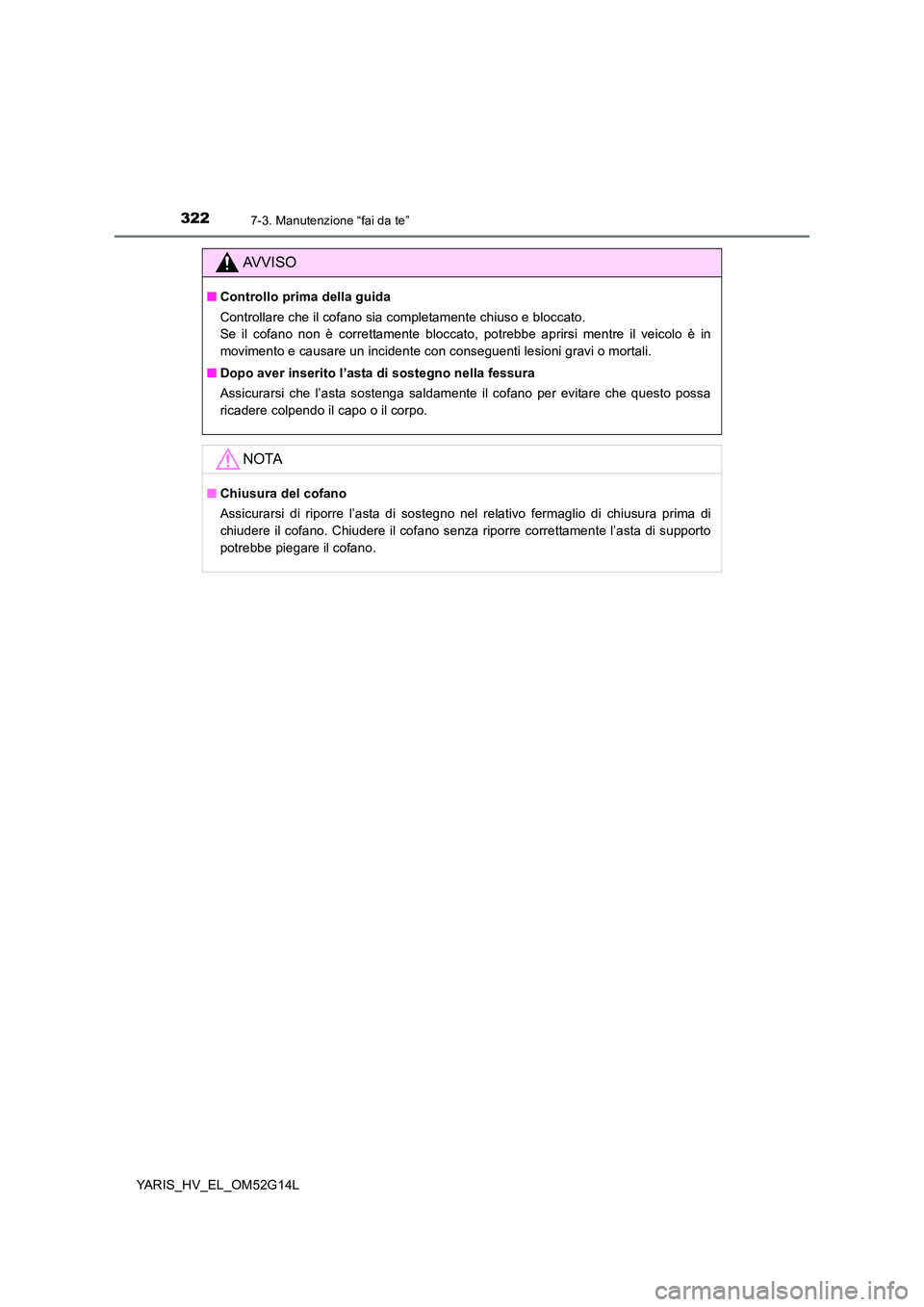

AVVISO
■Controllo prima della guida
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■ Dopo aver inserito l’asta di sostegno nella fessura
Assicurarsi che l’asta sostenga saldamente il cofano per evitare che questo possa
ricadere colpendo il capo o il corpo.
NOTA
■ Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel relativo fermaglio di chiusura prima di
chiudere il cofano. Chiudere il cofano senza riporre correttamente l’asta di supporto
potrebbe piegare il cofano.

3237-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_EL_OM52G14L

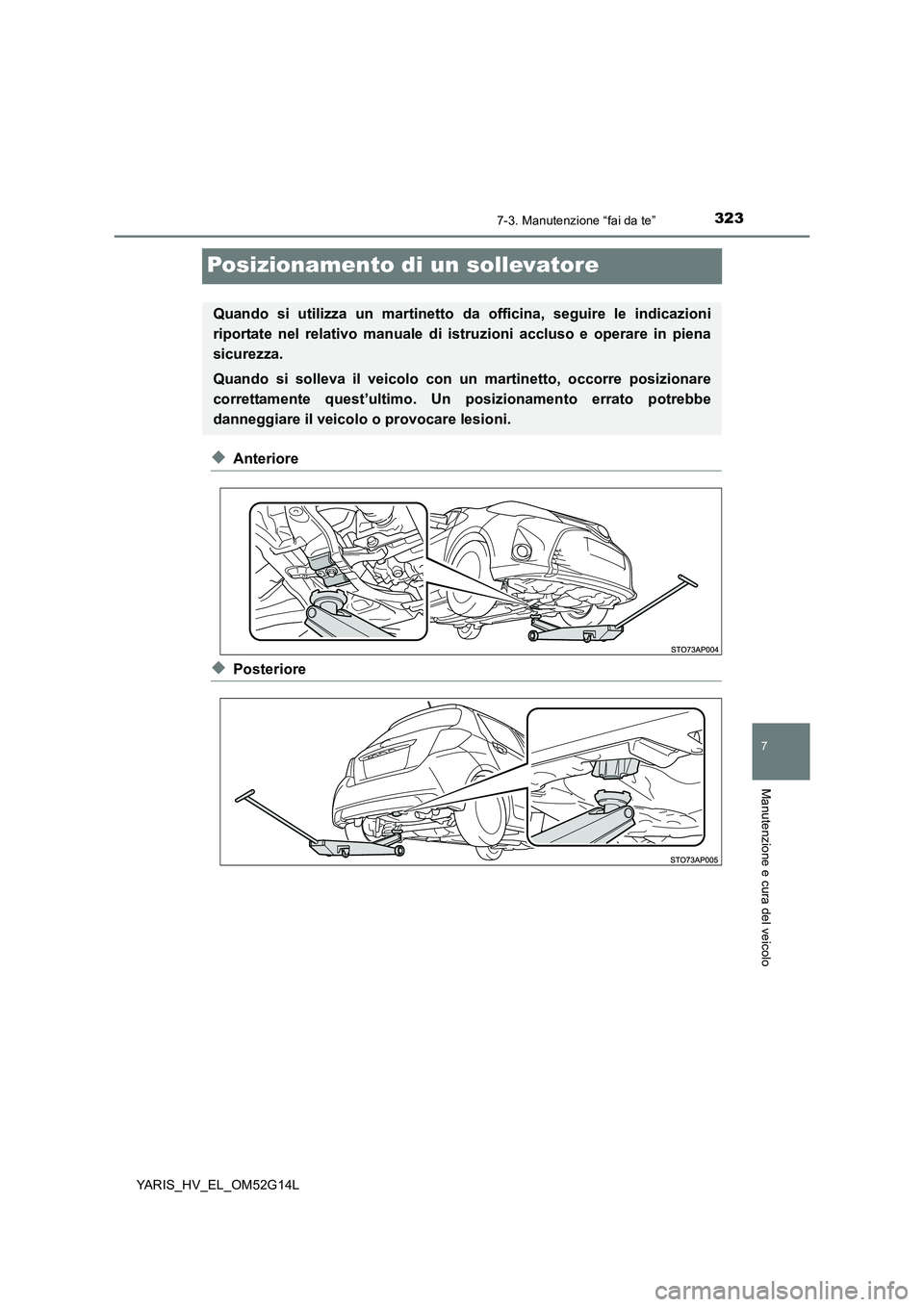

Posizionamento di un sollevatore
◆Anteriore
◆Posteriore
Quando si utilizza un martinetto da officina, seguire le indicazioni
riportate nel relativo manuale di is truzioni accluso e operare in piena
sicurezza.
Quando si solleva il veicolo con un martinetto, occorre posizionare
correttamente quest’ultimo. Un posizionamento errato potrebbe
danneggiare il veicolo o provocare lesioni.

3247-3. Manutenzione “fai da te”
YARIS_HV_EL_OM52G14L

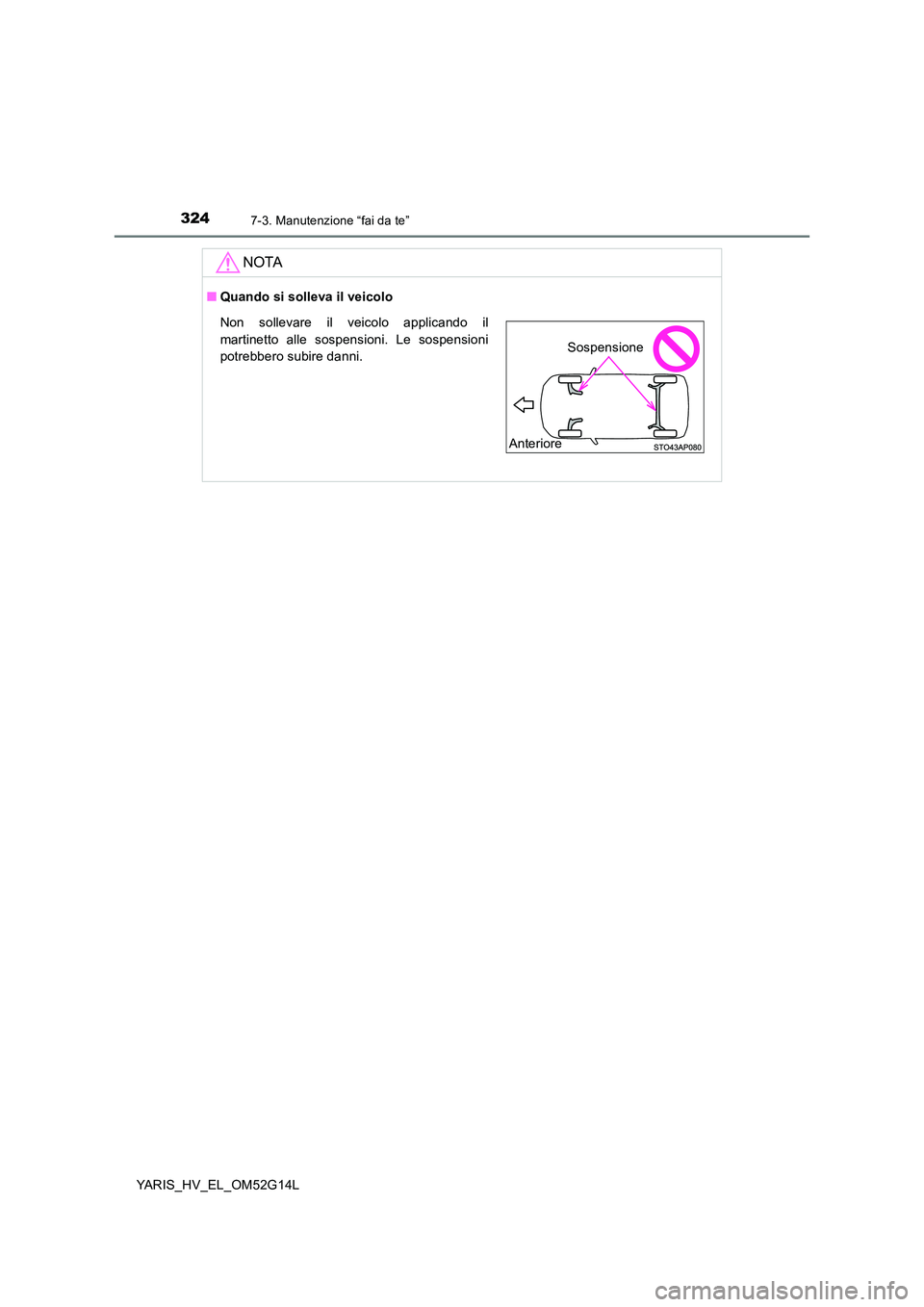

NOTA
■Quando si solleva il veicolo
Non sollevare il veicolo applicando il
martinetto alle sospensioni. Le sospensioni
potrebbero subire danni.
Anteriore
Sospensione

3257-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_EL_OM52G14L

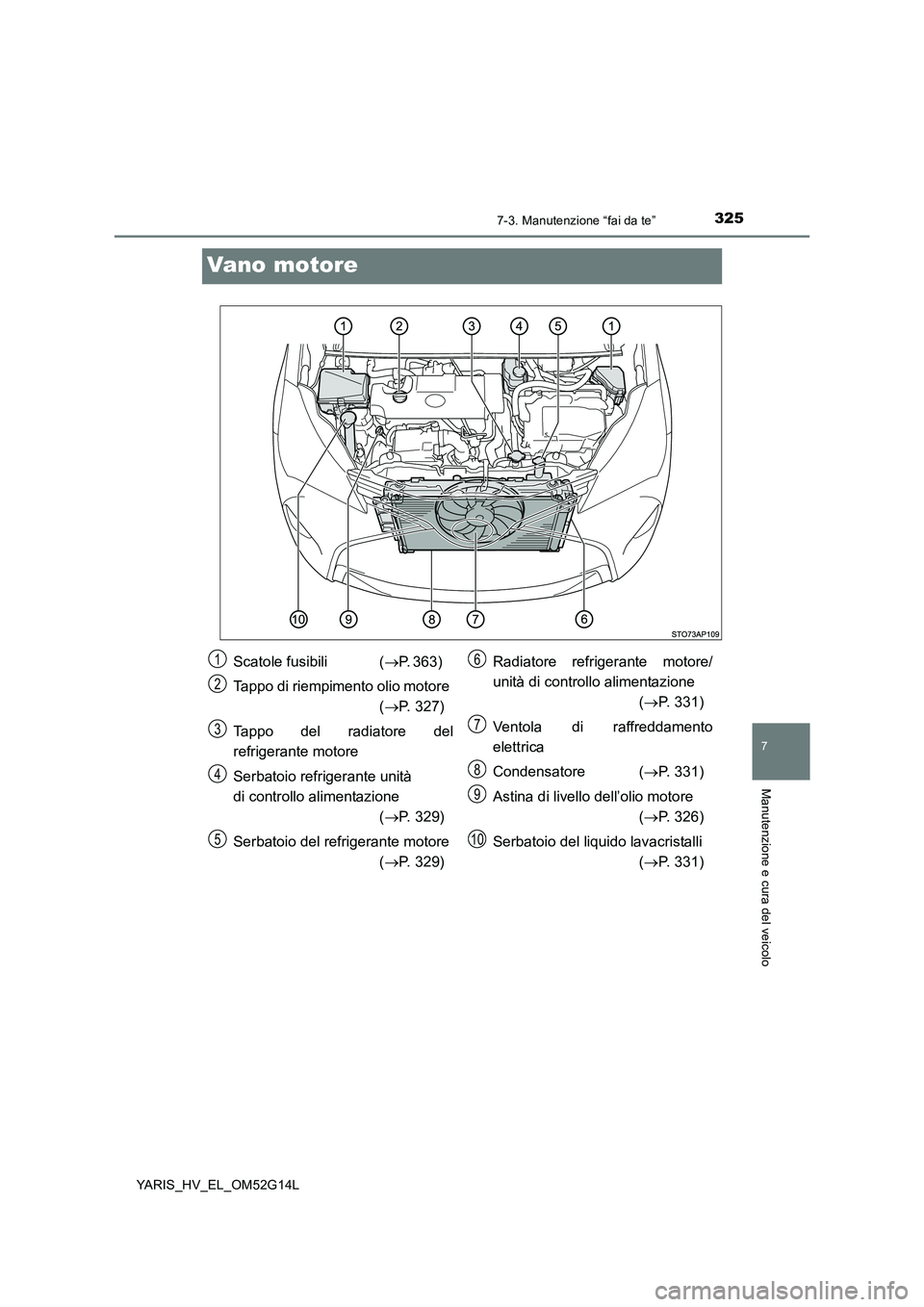

Vano motore
Scatole fusibili (P. 363)
Tappo di riempimento olio motore (P. 327)
Tappo del radiatore del
refrigerante motore
Serbatoio refrigerante unità
di controllo alimentazione (P. 329)
Serbatoio del refrigerante motore (P. 329) Radiatore refrigerante motore/
unità di controllo alimentazione
(P. 331)
Ventola di raffreddamento
elettrica
Condensatore ( P. 331)
Astina di livello dell’olio motore (P. 326)
Serbatoio del liquido lavacristalli (P. 331)1
2
3
4
5
6
7
8
9
10

3267-3. Manutenzione “fai da te”
YARIS_HV_EL_OM52G14L

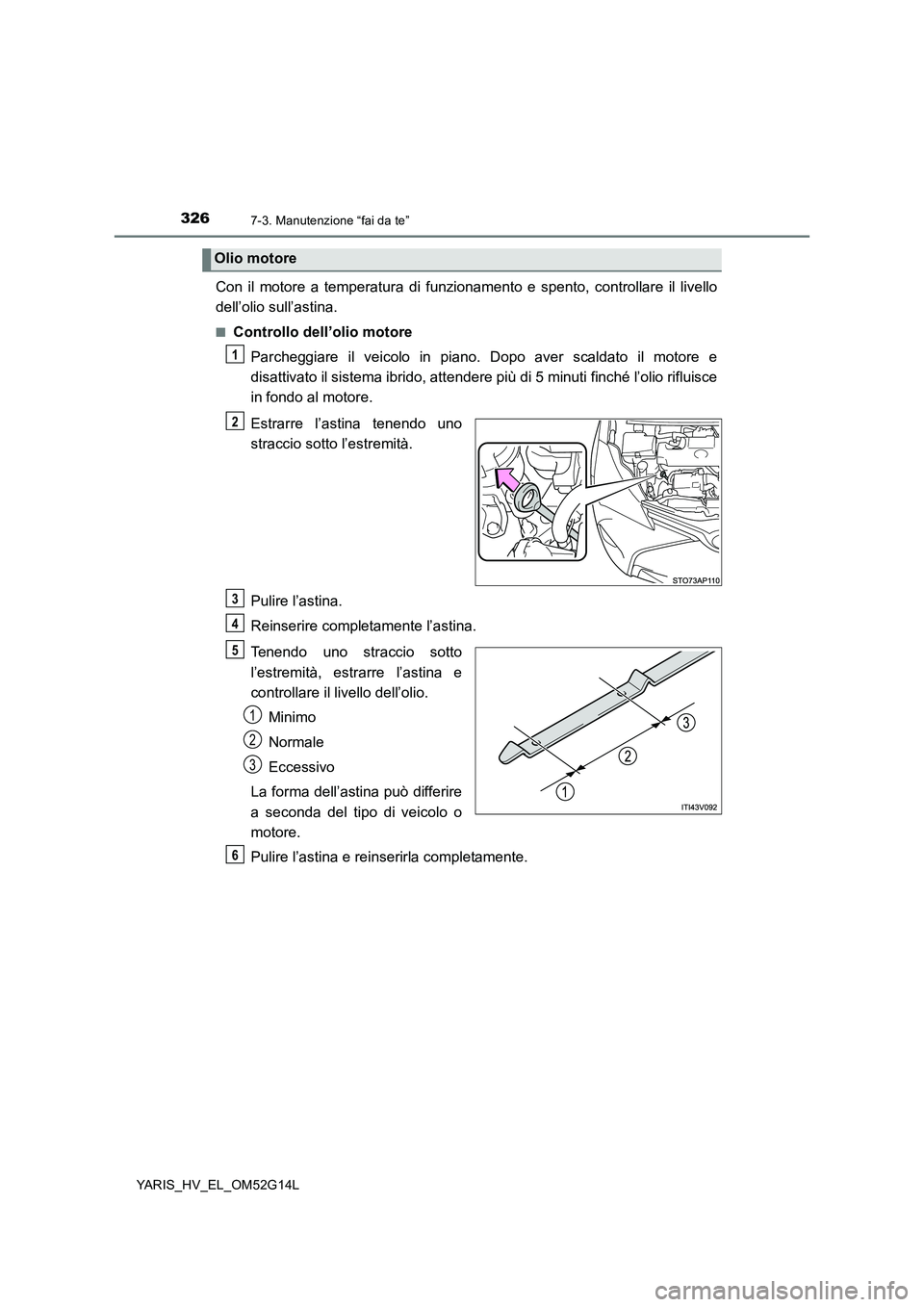

Con il motore a temperatura di funzionamento e spento, controllare il livello
dell’olio sull’astina.
■Controllo dell’olio motore
Parcheggiare il veicolo in piano. Dopo aver scaldato il motore e
disattivato il sistema ibrido, attendere più di 5 minuti finché l’olio rifluisce
in fondo al motore.
Estrarre l’astina tenendo uno
straccio sotto l’estremità.
Pulire l’astina.
Reinserire completamente l’astina.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina e
controllare il livello dell’olio.
Minimo
Normale
Eccessivo
La forma dell’astina può differire
a seconda del tipo di veicolo o
motore.
Pulire l’astina e reinserirla completamente.
Olio motore
1
2
3
4
5
1
2
3
6

3277-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_EL_OM52G14L

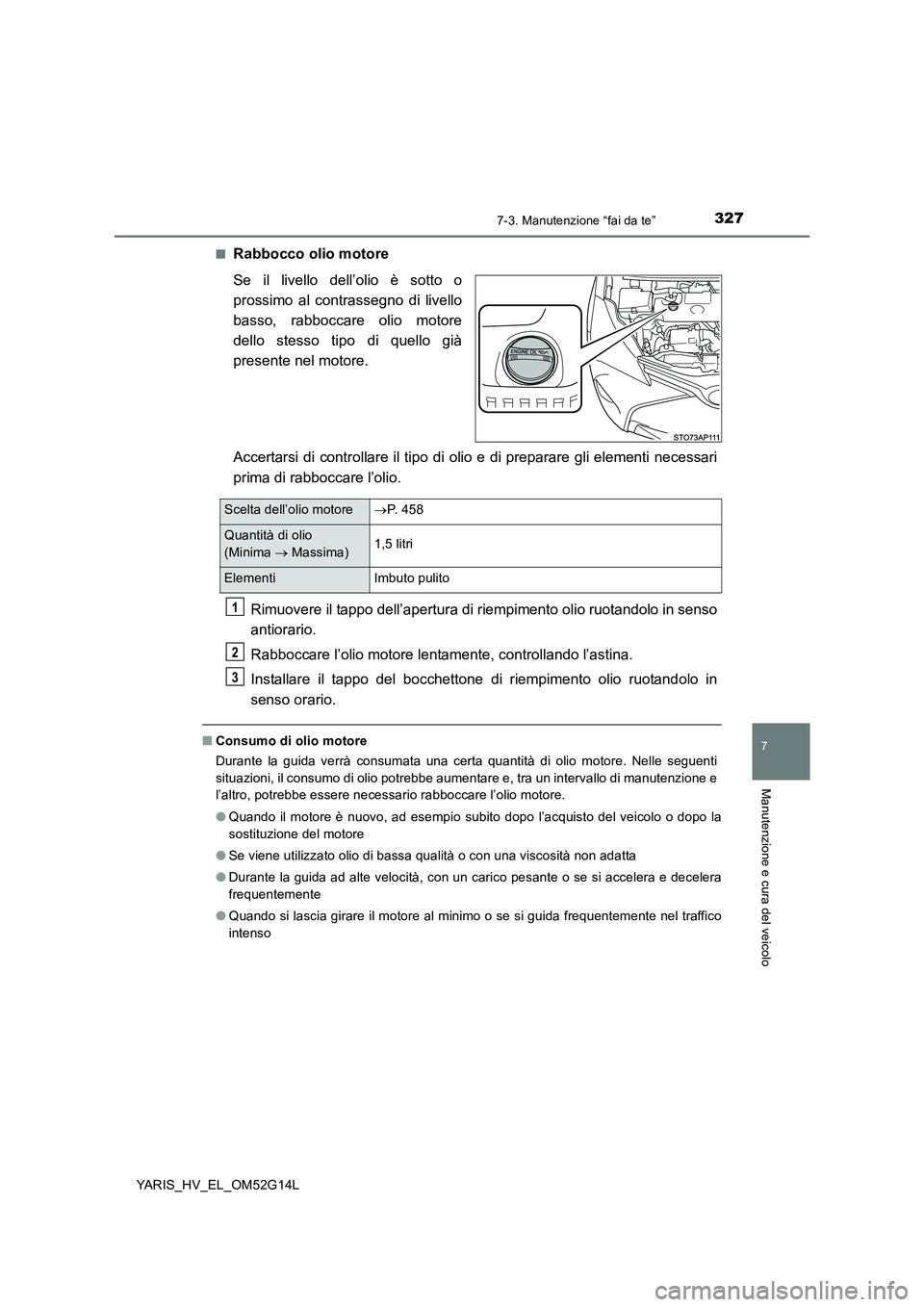

■Rabbocco olio motore
Se il livello dell’olio è sotto o
prossimo al contrassegno di livello
basso, rabboccare olio motore
dello stesso tipo di quello già
presente nel motore.
Accertarsi di controllare il tipo di olio e di preparare gli elementi necessari
prima di rabboccare l’olio.
Rimuovere il tappo dell’apertura di riempimento olio ruotandolo in senso
antiorario.
Rabboccare l’olio motore lentamente, controllando l’astina.
Installare il tappo del bocchettone di riempimento olio ruotandolo in
senso orario.
■ Consumo di olio motore
Durante la guida verrà consumata una certa quantità di olio motore. Nelle seguenti
situazioni, il consumo di olio potrebbe aumentare e, tra un intervallo di manutenzione e
l’altro, potrebbe essere necessario rabboccare l’olio motore.
● Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo o dopo la
sostituzione del motore
● Se viene utilizzato olio di bassa qualità o con una viscosità non adatta
● Durante la guida ad alte velocità, con un carico pesante o se si accelera e decelera
frequentemente
● Quando si lascia girare il motore al minimo o se si guida frequentemente nel traffico
intenso
Scelta dell’olio motore P. 4 5 8
Quantità di olio
(Minima  Massima) 1,5 litri
Elementi Imbuto pulito
1
2
3

3287-3. Manutenzione “fai da te”
YARIS_HV_EL_OM52G14L

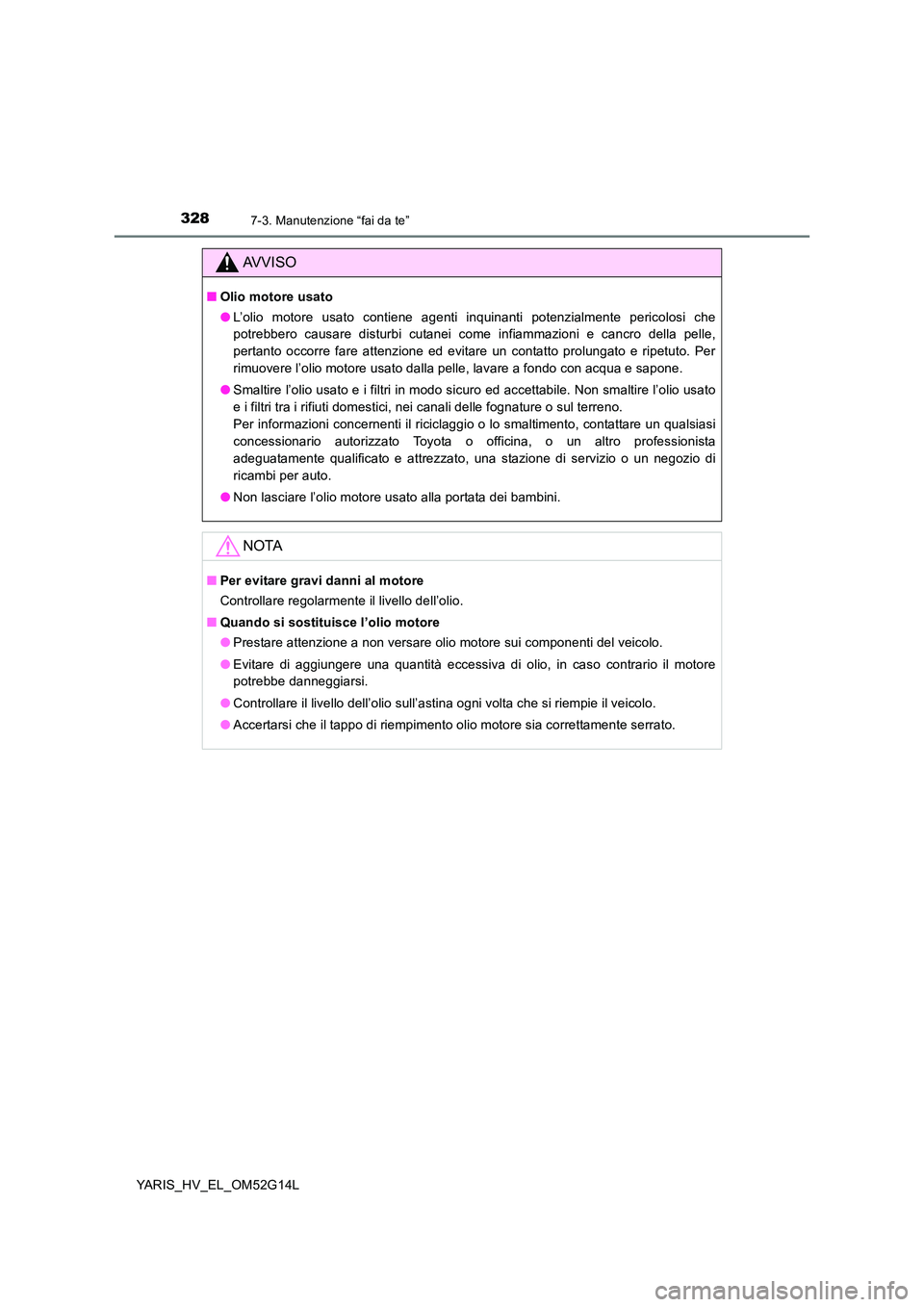

AVVISO
■Olio motore usato
● L’olio motore usato contiene agenti inquinanti potenzialmente pericolosi che
potrebbero causare disturbi cutanei come infiammazioni e cancro della pelle,
pertanto occorre fare attenzione ed evitare un contatto prolungato e ripetuto. Per
rimuovere l’olio motore usato dalla pelle, lavare a fondo con acqua e sapone.
● Smaltire l’olio usato e i filtri in modo sicuro ed accettabile. Non smaltire l’olio usato
e i filtri tra i rifiuti domestici, nei canali delle fognature o sul terreno.
Per informazioni concernenti il riciclaggio o lo smaltimento, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, una stazione di servizio o un negozio di
ricambi per auto.
● Non lasciare l’olio motore usato alla portata dei bambini.
NOTA
■Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il motore
potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente serrato.

3297-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_EL_OM52G14L

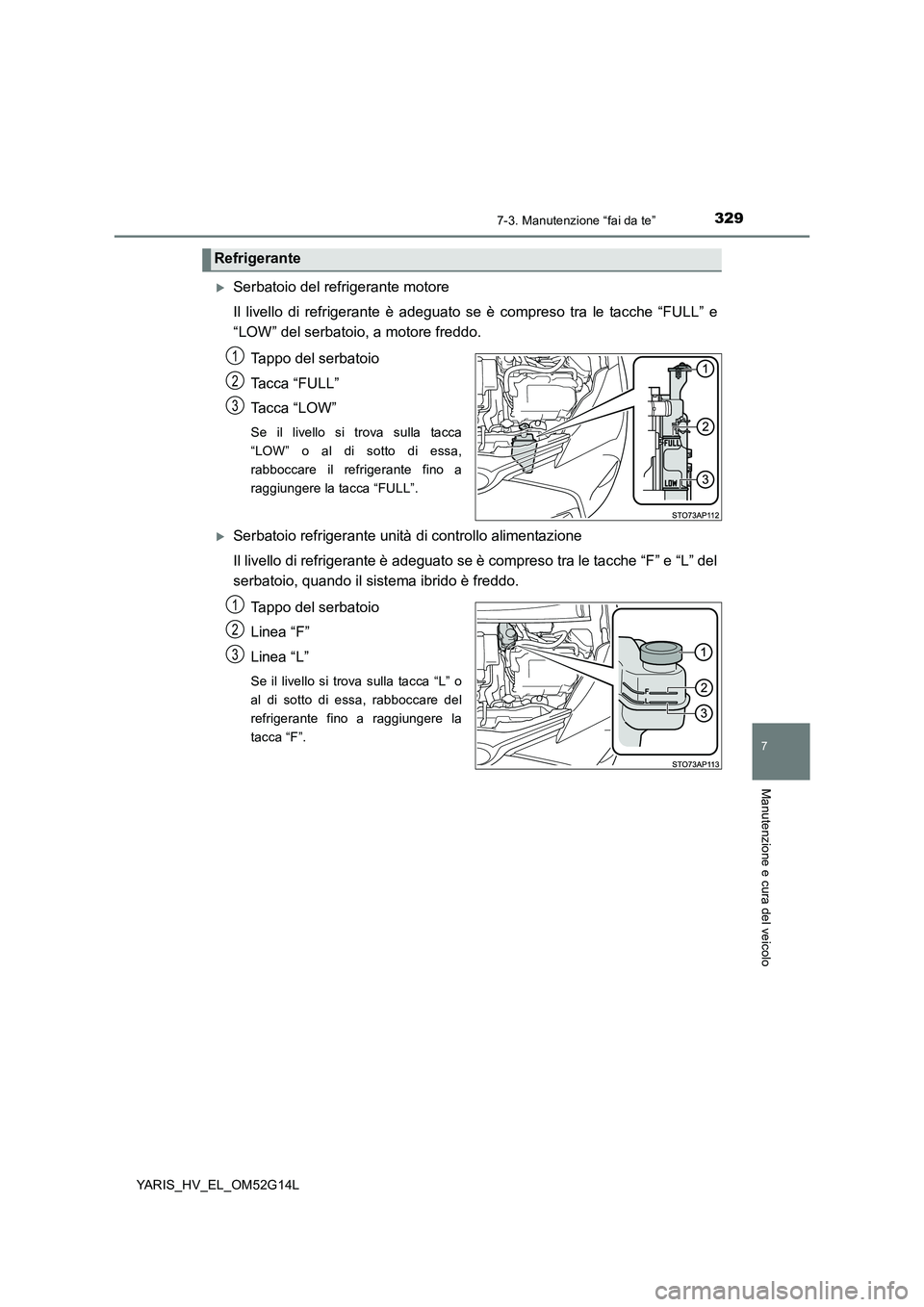

Serbatoio del refrigerante motore
Il livello di refrigerante è adeguato se è compreso tra le tacche “FULL” e
“LOW” del serbatoio, a motore freddo.
Tappo del serbatoio
Tacca “FULL”
Tacca “LOW”
Se il livello si trova sulla tacca
“LOW” o al di sotto di essa,
rabboccare il refrigerante fino a
raggiungere la tacca “FULL”.
Serbatoio refrigerante unità di controllo alimentazione
Il livello di refrigerante è adeguato se è compreso tra le tacche “F” e “L” del
serbatoio, quando il sistema ibrido è freddo.
Tappo del serbatoio
Linea “F”
Linea “L”
Se il livello si trova sulla tacca “L” o
al di sotto di essa, rabboccare del
refrigerante fino a raggiungere la
tacca “F”.
Refrigerante
1
2
3
1
2
3

3307-3. Manutenzione “fai da te”
YARIS_HV_EL_OM52G14L
■Scelta del refrigerante
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigerante di durata extra-
lunga Toyota» o un refrigerante a base di glicole etilenico non contenente silicati,
ammine, nitriti e borati con tecnologia acida organica ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga Toyota» è una
miscela contenente il 50% di refrigerante e il 50% di acqua deionizzata. (Temperatura
minima: -35 C)
Per ulteriori informazioni sul refrigerante, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Se il livello di refrigerante si riduce sensibilmente poco dopo il rabbocco
Controllare visivamente il radiatore, i tubi flessibili, i tappi del serbatoio del liquido
refrigerante motore/unità di controllo alimentazione, il rubinetto di scarico e la pompa
dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato, sarà in grado
di provare il tappo e di controllare eventuali perdite nel sistema di raffreddamento.
AVVISO
■ In caso di surriscaldamento del sistema ibrido
Non rimuovere i tappi del serbatoio del liquido refrigerante motore/unità di controllo
alimentazione.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il tappo,
potrebbero fuoriuscire schizzi di refrigerante bollente, che causerebbero lesioni
gravi, quali ad esempio ustioni.
NOTA
■ Quando si rabbocca refrigerante
Il refrigerante non è né acqua naturale, né soltanto un antigelo. Per garantire una
corretta lubrificazione, una protezione anticorrosiva e un adeguato raffreddamento, è
necessario utilizzare la corretta miscela di acqua ed antigelo. Leggere l’etichetta
dell’antigelo o del refrigerante.
■ Se si versa accidentalmente del refrigerante
Accertarsi di asportarlo con acqua al fine di prevenire danni ai componenti e alla
vernice.
