4018-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L
■ Quando un pneumatico viene sostituito con una ruota di scorta (veicoli con
sistema di controllo pressione pneumatici)
La ruota di scorta non è provvista di valvola e trasmettitore di controllo della pressione
dei pneumatici. Se un pneumatico si sgonfia completamente, la spia di avvertimento
pressione pneumatici non si spegne nemmeno se il pneumatico interessato viene
sostituito con la ruota di scorta. Sostituire la ruota di scorta con il pneumatico riparato e
regolare in modo appropriato la pressione di gonfiaggio del pneumatico. La spia di
avvertimento pressione pneumatici si spegne dopo alcuni minuti.
■ Se il sistema di controllo pressione pneumatici non funziona (veicoli con sistema
di controllo pressione pneumatici)
Il sistema di controllo pressione pneumatici viene disattivato alle seguenti condizioni:
(Quando le condizioni tornano alla normalità il sistema ricomincerà a funzionare
correttamente.)
● Se si utilizzano pneumatici non dotati delle valvole e dei trasmettitori di controllo della
pressione dei pneumatici
● Se il codice ID delle valvole e dei trasmettitori di controllo della pressione dei
pneumatici non è registrato nel computer del sistema di controllo pressione
pneumatici
● Se la pressione di gonfiaggio dei pneumatici è pari o superiore a 500 kPa
(5,1 kgf/cm2 o bar, 73 psi)
Il sistema di controllo pressione pneumatici potrebbe essere disattivato alle seguenti
condizioni:
(Quando le condizioni tornano alla normalità il sistema ricomincerà a funzionare
correttamente.)
● Nelle vicinanze di dispositivi o impianti elettronici che utilizzano frequenze radio simili
● Se nel veicolo si utilizza una radiotrasmittente impostata su una frequenza simile
● Se è installato un rivestimento atermico oscurante dei finestrini che influenza i
segnali delle onde radio
● Se c’è molta neve o ghiaccio sul veicolo, in particolare intorno alle ruote o ai
passaruota
● Se si utilizzano ruote non originali Toyota (anche se si usano ruote Toyota, il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente con alcuni
tipi di pneumatici)
● Se si usano catene da neve
■ Se la spia di avvertimento pressione pneumatici si accende di frequente dopo
aver lampeggiato per 1 minuto (veicoli con sistema di controllo pressione
pneumatici)
Se la spia di avvertimento pressione pneumatici si accende di frequente dopo aver
lampeggiato per 1 minuto quando l’interruttore di avviamento è acceso, farla
controllare da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

4028-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L

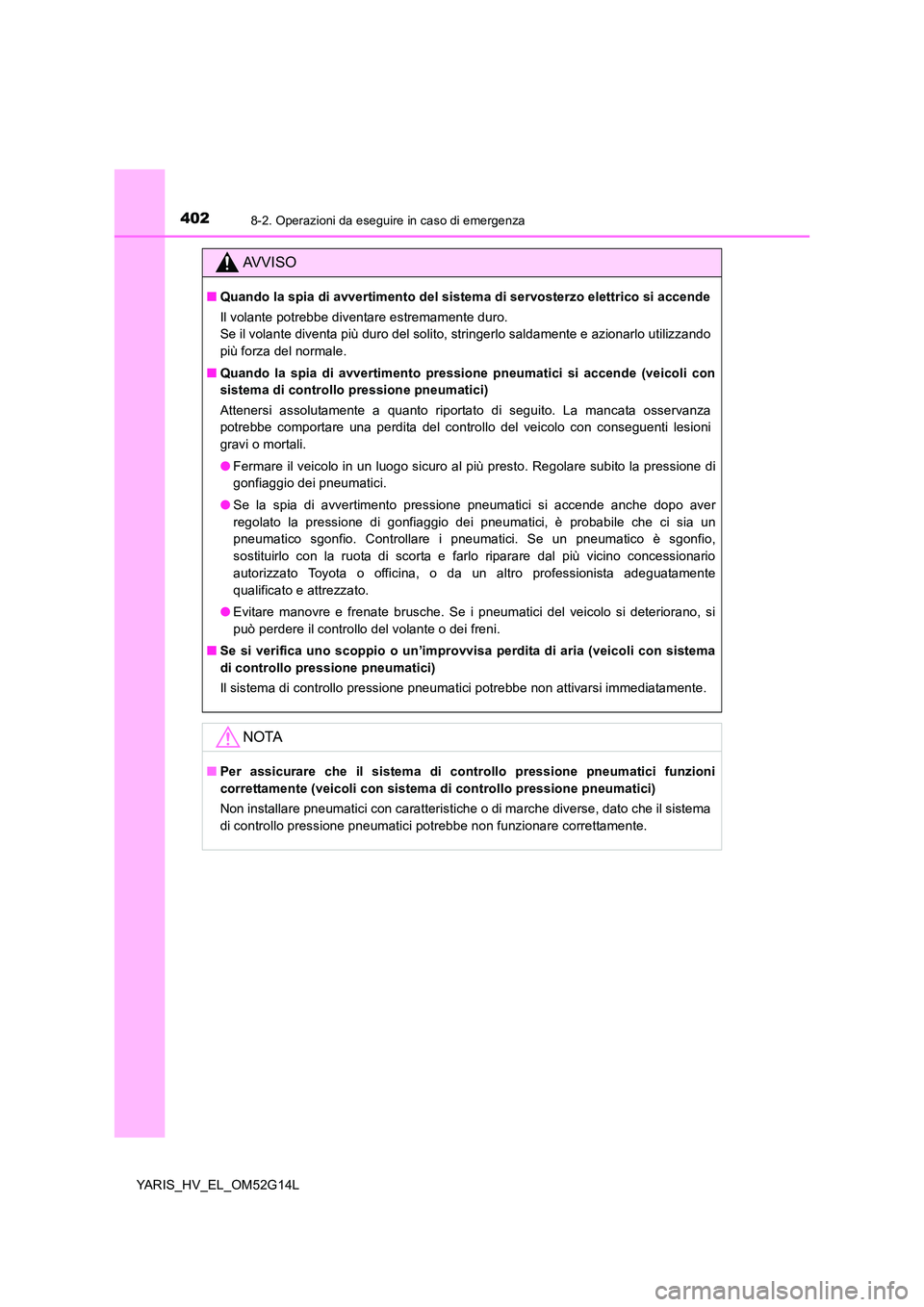

AVVISO
■Quando la spia di avvertimento del sistema di servosterzo elettrico si accende
Il volante potrebbe diventare estremamente duro.
Se il volante diventa più duro del solito, stringerlo saldamente e azionarlo utilizzando
più forza del normale.
■ Quando la spia di avvertimento pressione pneumatici si accende (veicoli con
sistema di controllo pressione pneumatici)
Attenersi assolutamente a quanto riportato di seguito. La mancata osservanza
potrebbe comportare una perdita del controllo del veicolo con conseguenti lesioni
gravi o mortali.
● Fermare il veicolo in un luogo sicuro al più presto. Regolare subito la pressione di
gonfiaggio dei pneumatici.
● Se la spia di avvertimento pressione pneumatici si accende anche dopo aver
regolato la pressione di gonfiaggio dei pneumatici, è probabile che ci sia un
pneumatico sgonfio. Controllare i pneumatici. Se un pneumatico è sgonfio,
sostituirlo con la ruota di scorta e farlo riparare dal più vicino concessionario
autorizzato Toyota o officina, o da un altro professionista adeguatamente
qualificato e attrezzato.
● Evitare manovre e frenate brusche. Se i pneumatici del veicolo si deteriorano, si
può perdere il controllo del volante o dei freni.
■ Se si verifica uno scoppio o un’improvvisa perdita di aria (veicoli con sistema
di controllo pressione pneumatici)
Il sistema di controllo pressione pneumatici potrebbe non attivarsi immediatamente.
NOTA
■ Per assicurare che il sistema di controllo pressione pneumatici funzioni
correttamente (veicoli con sistema di controllo pressione pneumatici)
Non installare pneumatici con caratteristiche o di marche diverse, dato che il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente.

4038-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L

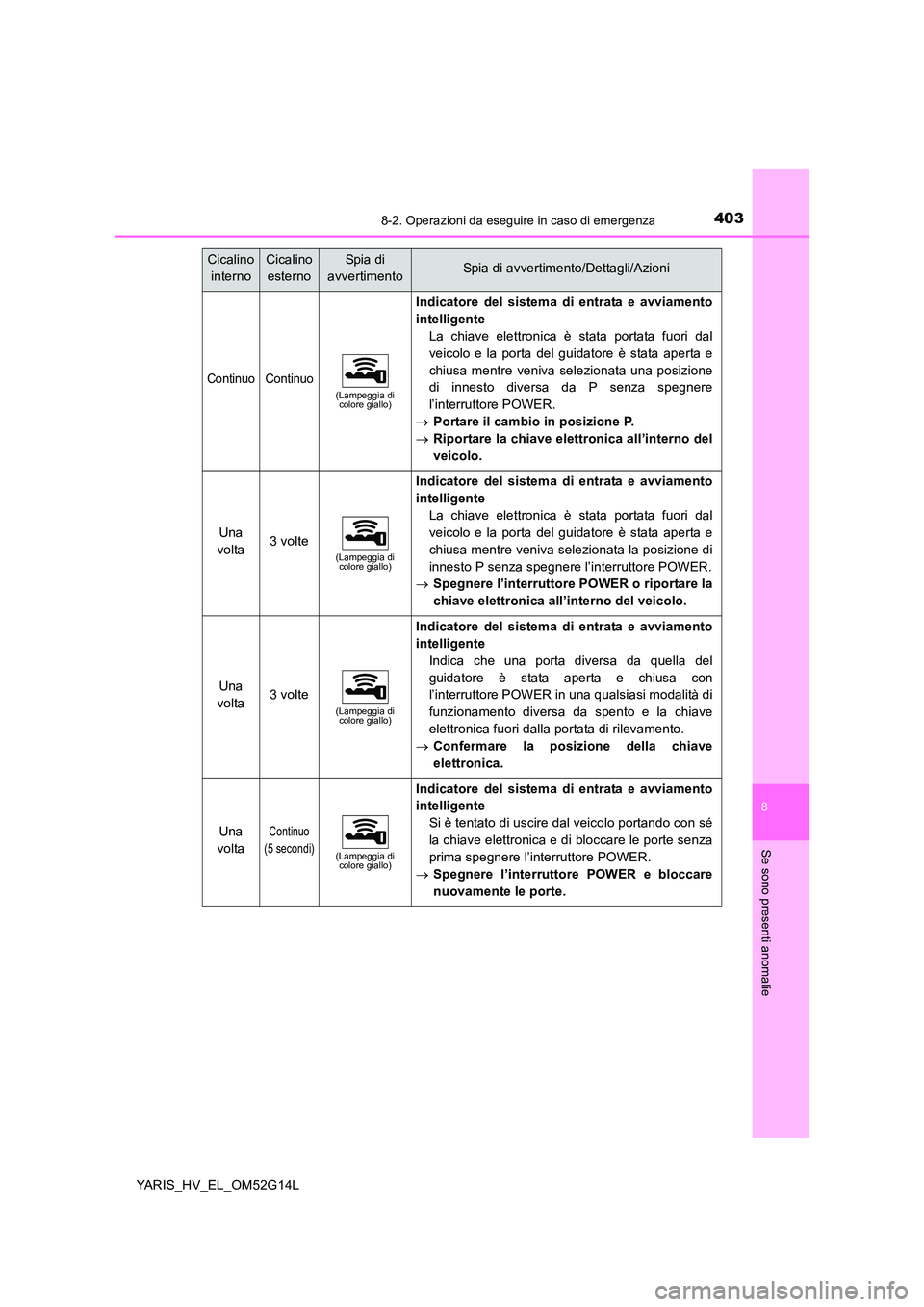

Cicalino
interno
Cicalino
esterno
Sp i a d i
avvertimentoSpia di avvertimento/Dettagli/Azioni
ContinuoContinuo(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
La chiave elettronica è stata portata fuori dal
veicolo e la porta del guidatore è stata aperta e
chiusa mentre veniva selezionata una posizione
di innesto diversa da P senza spegnere
l’interruttore POWER.
 Portare il cambio in posizione P.
 Riportare la chiave elettronica all’interno del
veicolo.
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
La chiave elettronica è stata portata fuori dal
veicolo e la porta del guidatore è stata aperta e
chiusa mentre veniva selezionata la posizione di
innesto P senza spegnere l’interruttore POWER.
 Spegnere l’interruttore POWER o riportare la
chiave elettronica all’interno del veicolo.
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che una porta diversa da quella del
guidatore è stata aperta e chiusa con
l’interruttore POWER in una qualsiasi modalità di
funzionamento diversa da spento e la chiave
elettronica fuori dalla portata di rilevamento.
 Confermare la posizione della chiave
elettronica.
Una
volta
Continuo
(5 secondi)(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di uscire dal veicolo portando con sé
la chiave elettronica e di bloccare le porte senza
prima spegnere l’interruttore POWER.
 Spegnere l’interruttore POWER e bloccare
nuovamente le porte.

4048-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L

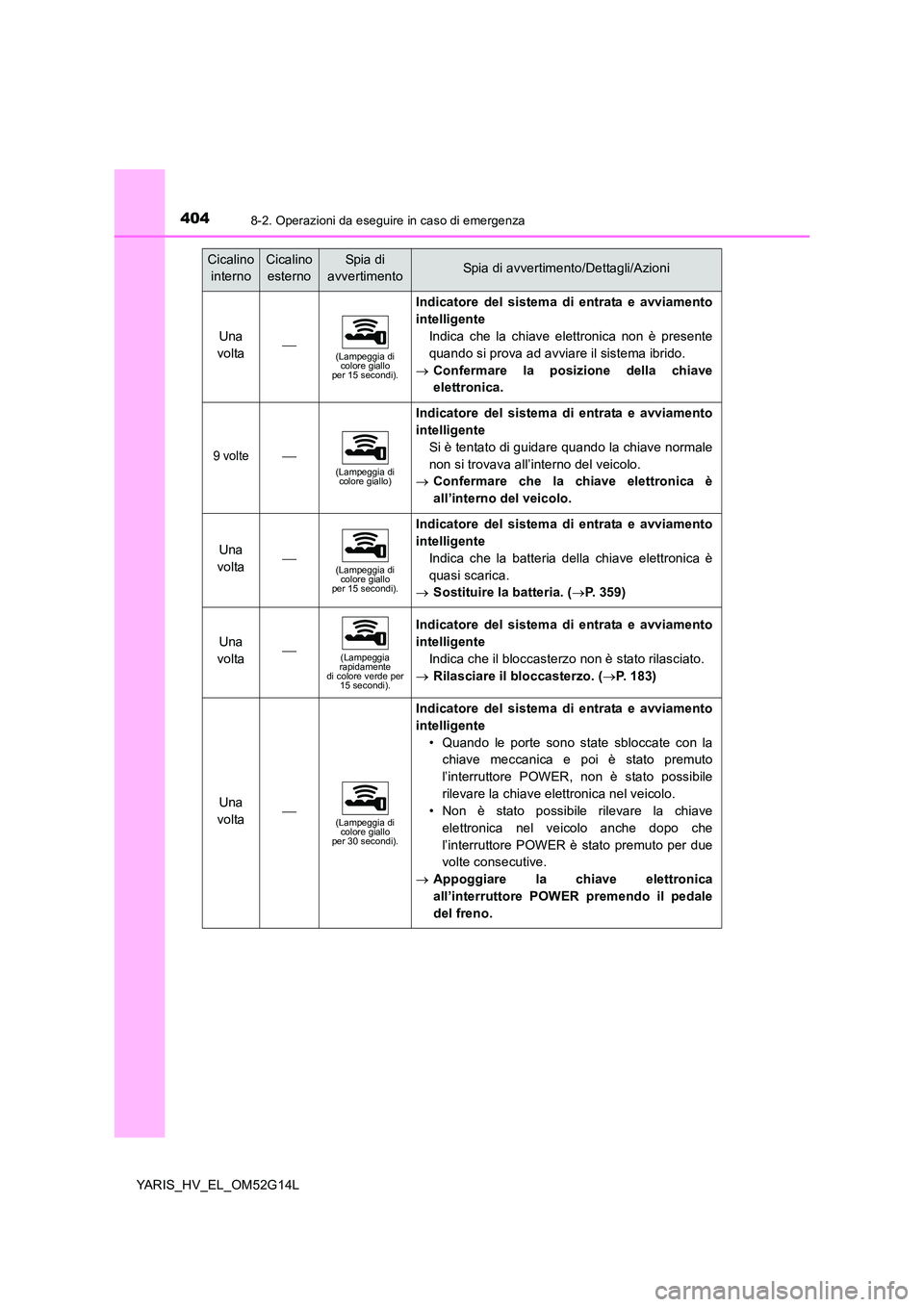

Una
volta(Lampeggia di colore giallo per 15 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la chiave elettronica non è presente
quando si prova ad avviare il sistema ibrido.
 Confermare la posizione della chiave
elettronica.
9 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di guidare quando la chiave normale
non si trovava all’interno del veicolo.
 Confermare che la chiave elettronica è
all’interno del veicolo.
Una
volta(Lampeggia di colore giallo per 15 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la batteria della chiave elettronica è
quasi scarica.
 Sostituire la batteria. (P. 359)
Una
volta(Lampeggia rapidamente di colore verde per 15 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
Indica che il bloccasterzo non è stato rilasciato.
 Rilasciare il bloccasterzo. (P. 183)
Una
volta(Lampeggia di colore giallo per 30 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
• Quando le porte sono state sbloccate con la
chiave meccanica e poi è stato premuto
l’interruttore POWER, non è stato possibile
rilevare la chiave elettronica nel veicolo.
• Non è stato possibile rilevare la chiave
elettronica nel veicolo anche dopo che
l’interruttore POWER è stato premuto per due
volte consecutive.
 Appoggiare la chiave elettronica
all’interruttore POWER premendo il pedale
del freno.
Cicalino
interno
Cicalino
esterno
Sp i a d i
avvertimentoSpia di avvertimento/Dettagli/Azioni

4058-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L

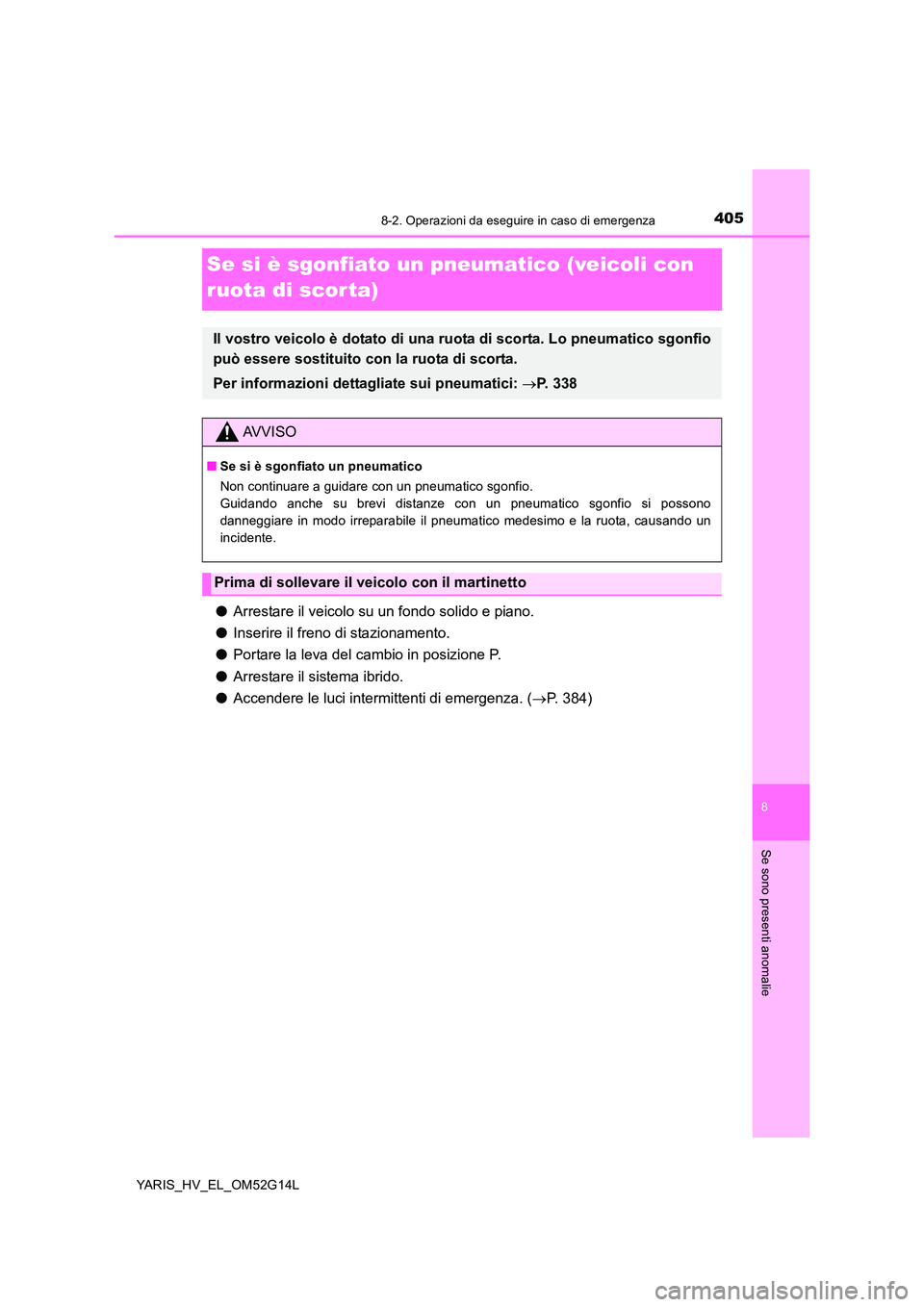

Se si è sgonfiato un pneumatico (veicoli con
ruota di scorta)
● Arrestare il veicolo su un fondo solido e piano.
● Inserire il freno di stazionamento.
● Portare la leva del cambio in posizione P.
● Arrestare il sistema ibrido.
● Accendere le luci intermittenti di emergenza. (P. 384)
Il vostro veicolo è dotato di una ruota di scorta. Lo pneumatico sgonfio
può essere sostituito con la ruota di scorta.
Per informazioni dettagliate sui pneumatici: P. 338
AVVISO
■Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota, causando un
incidente.
Prima di sollevare il veicolo con il martinetto

4068-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L

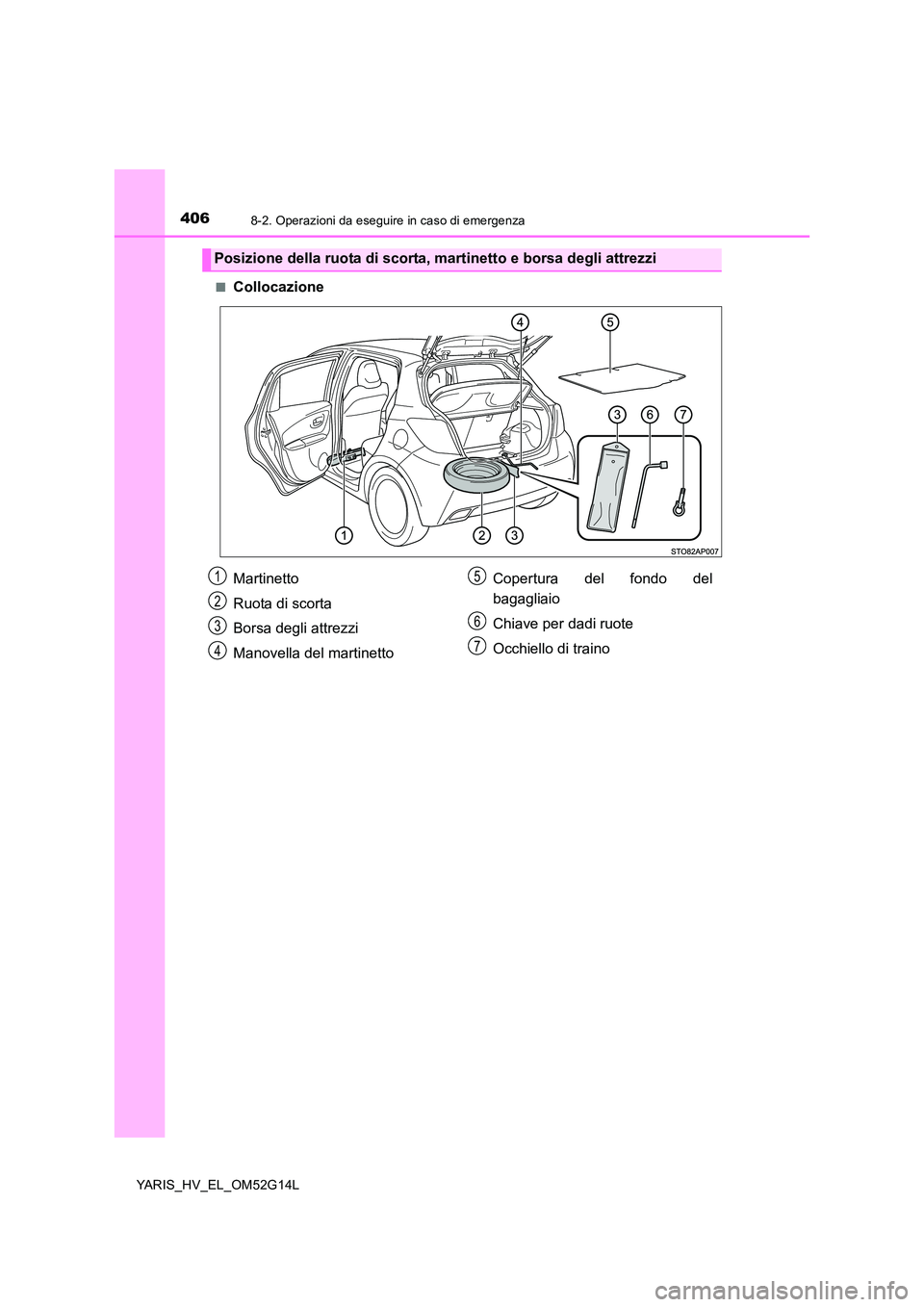

■Collocazione
Posizione della ruota di scorta, martinetto e borsa degli attrezzi
Martinetto
Ruota di scorta
Borsa degli attrezzi
Manovella del martinetto
Copertura del fondo del
bagagliaio
Chiave per dadi ruote
Occhiello di traino
1
2
3
4
5
6
7

4078-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L

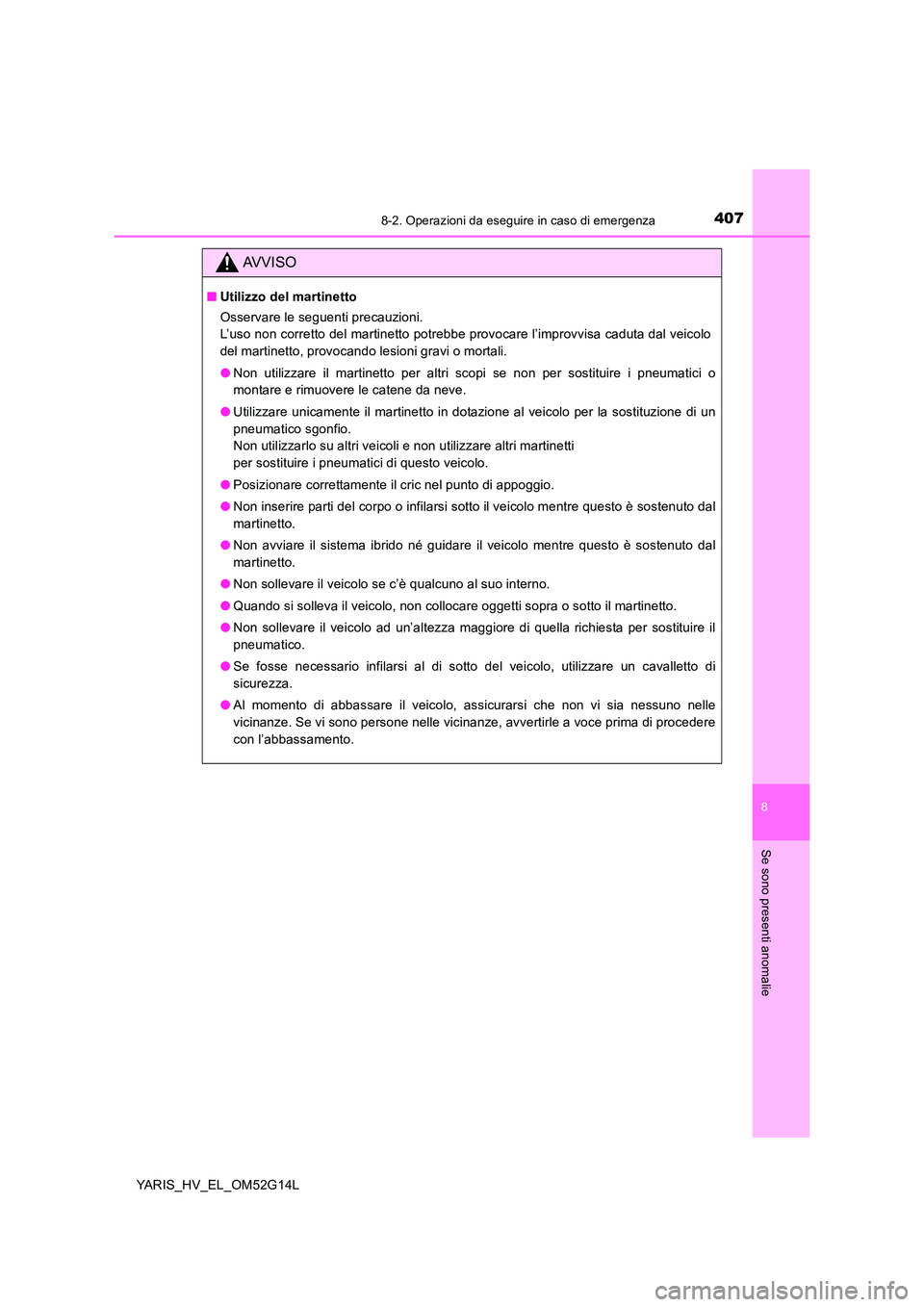

AVVISO
■Utilizzo del martinetto
Osservare le seguenti precauzioni.
L’uso non corretto del martinetto potrebbe provocare l’improvvisa caduta dal veicolo
del martinetto, provocando lesioni gravi o mortali.
● Non utilizzare il martinetto per altri scopi se non per sostituire i pneumatici o
montare e rimuovere le catene da neve.
● Utilizzare unicamente il martinetto in dotazione al veicolo per la sostituzione di un
pneumatico sgonfio.
Non utilizzarlo su altri veicoli e non utilizzare altri martinetti
per sostituire i pneumatici di questo veicolo.
● Posizionare correttamente il cric nel punto di appoggio.
● Non inserire parti del corpo o infilarsi sotto il veicolo mentre questo è sostenuto dal
martinetto.
● Non avviare il sistema ibrido né guidare il veicolo mentre questo è sostenuto dal
martinetto.
● Non sollevare il veicolo se c’è qualcuno al suo interno.
● Quando si solleva il veicolo, non collocare oggetti sopra o sotto il martinetto.
● Non sollevare il veicolo ad un’altezza maggiore di quella richiesta per sostituire il
pneumatico.
● Se fosse necessario infilarsi al di sotto del veicolo, utilizzare un cavalletto di
sicurezza.
● Al momento di abbassare il veicolo, assicurarsi che non vi sia nessuno nelle
vicinanze. Se vi sono persone nelle vicinanze, avvertirle a voce prima di procedere
con l’abbassamento.

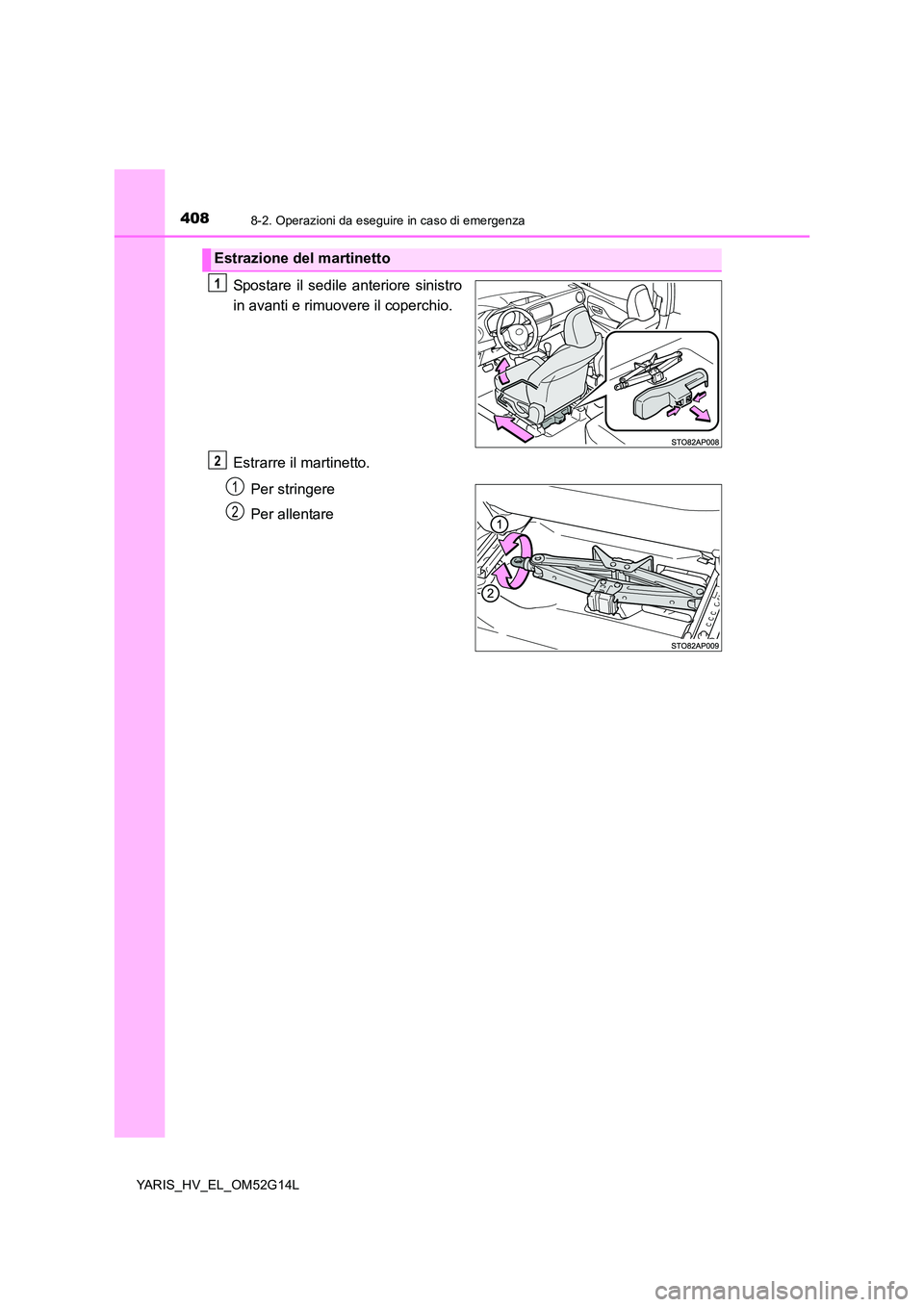

4088-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L
Spostare il sedile anteriore sinistro
in avanti e rimuovere il coperchio.
Estrarre il martinetto.
Per stringere
Per allentare
Estrazione del martinetto
1
2
1
2

4098-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L

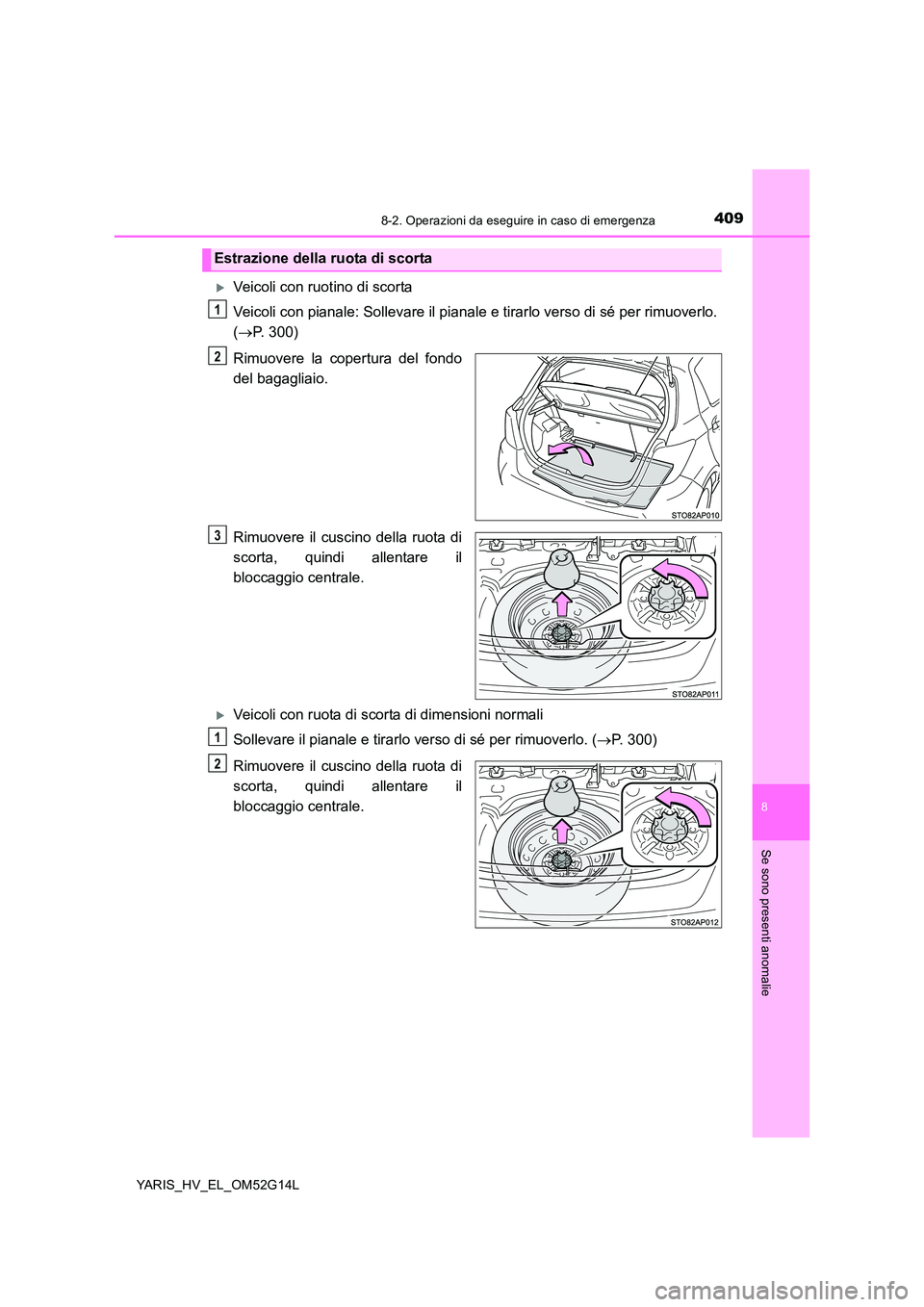

Veicoli con ruotino di scorta
Veicoli con pianale: Sollevare il pianale e tirarlo verso di sé per rimuoverlo.
( P. 300)
Rimuovere la copertura del fondo
del bagagliaio.
Rimuovere il cuscino della ruota di
scorta, quindi allentare il
bloccaggio centrale.
Veicoli con ruota di scorta di dimensioni normali
Sollevare il pianale e tirarlo verso di sé per rimuoverlo. ( P. 300)
Rimuovere il cuscino della ruota di
scorta, quindi allentare il
bloccaggio centrale.
Estrazione della ruota di scorta
1
2
3
1
2

4108-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L

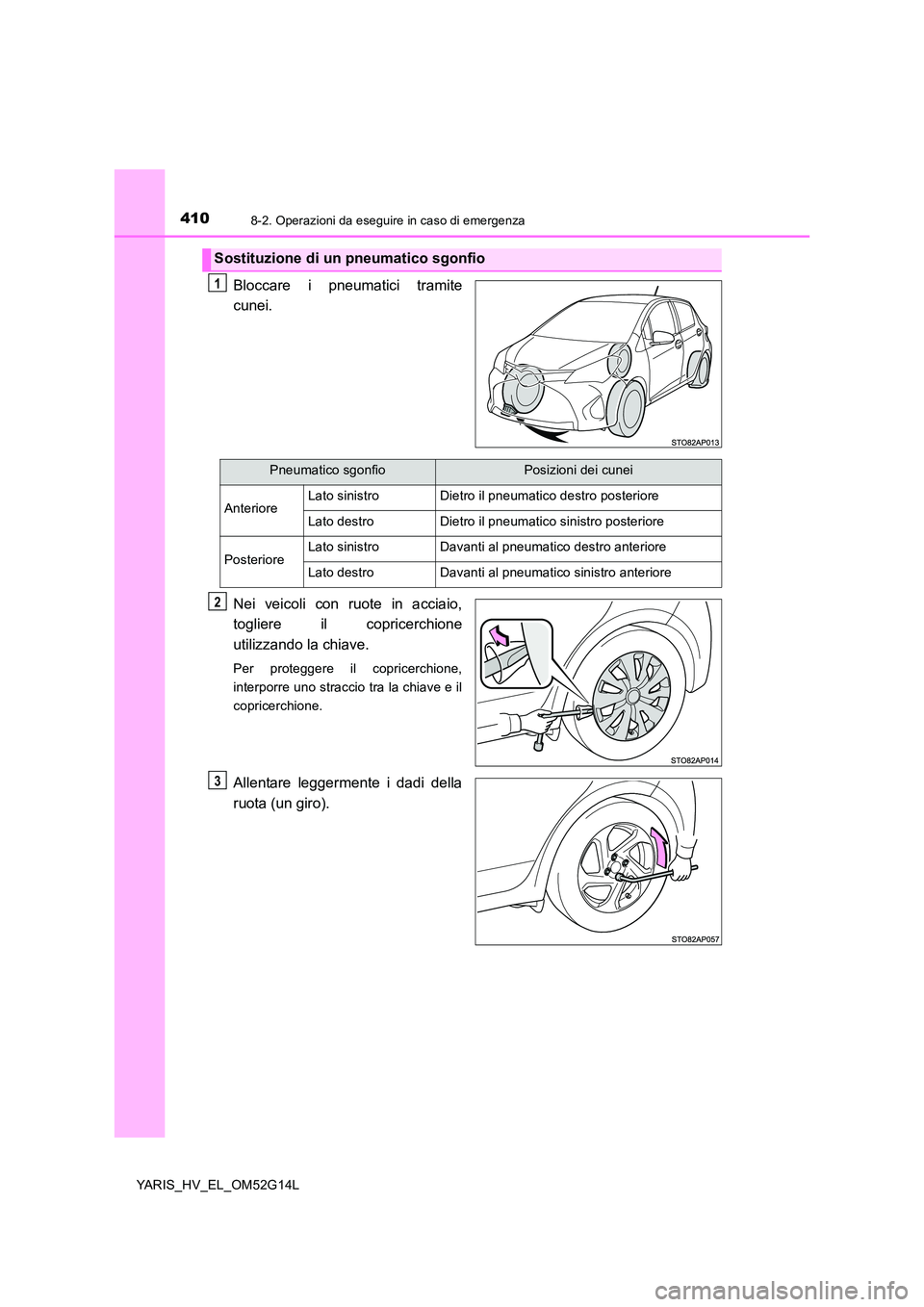

Bloccare i pneumatici tramite
cunei.
Nei veicoli con ruote in acciaio,
togliere il copricerchione
utilizzando la chiave.
Per proteggere il copricerchione,
interporre uno straccio tra la chiave e il
copricerchione.
Allentare leggermente i dadi della
ruota (un giro).
Sostituzione di un pneumatico sgonfio
1
Pneumatico sgonfioPosizioni dei cunei
AnterioreLato sinistroDietro il pneumatico destro posteriore
Lato destroDietro il pneumatico sinistro posteriore
PosterioreLato sinistroDavanti al pneumatico destro anteriore
Lato destroDavanti al pneumatico sinistro anteriore
2
3
