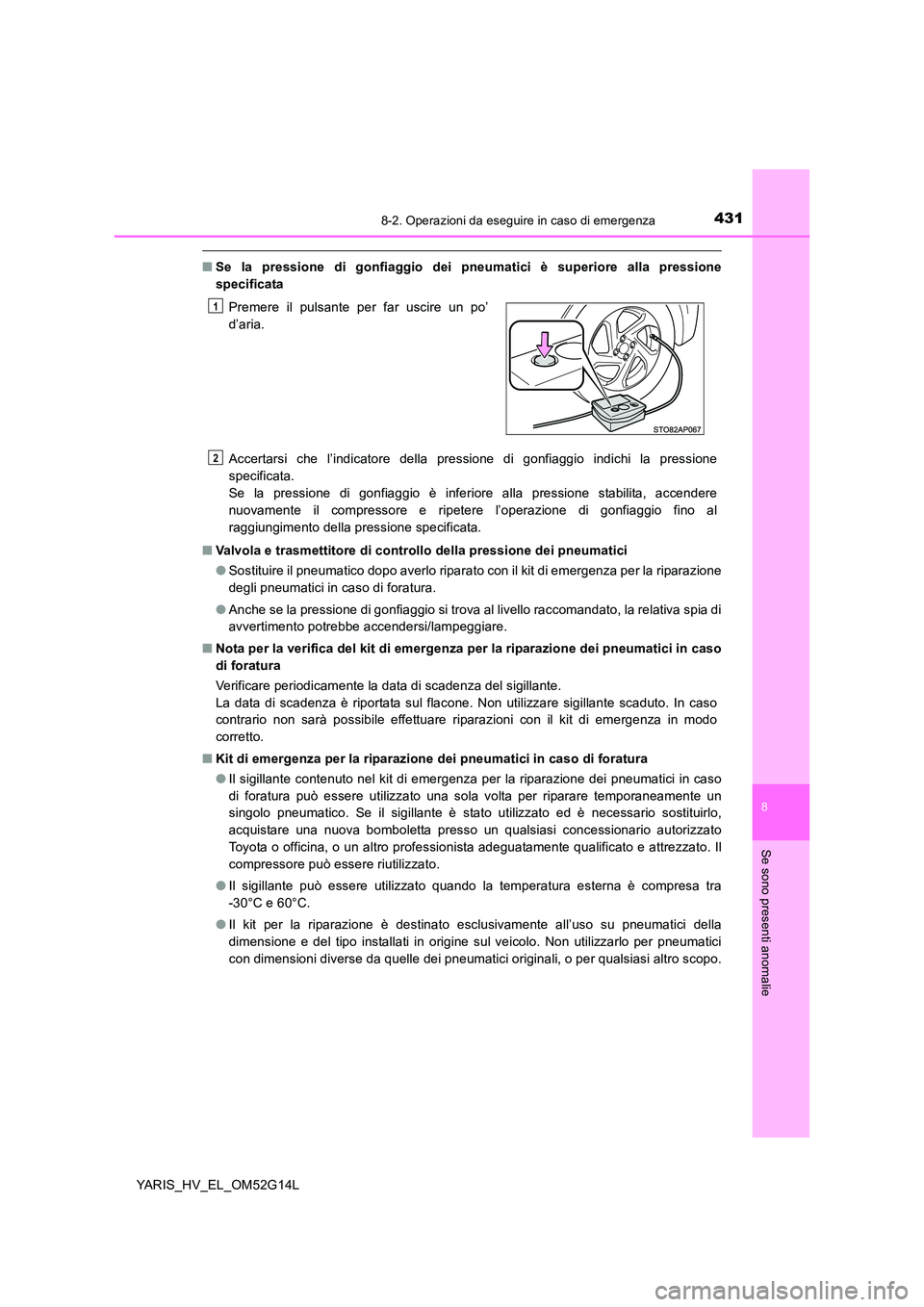

4318-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L
■Se la pressione di gonfiaggio dei pneumatici è superiore alla pressione
specificata
Accertarsi che l’indicatore della pressione di gonfiaggio indichi la pressione
specificata.
Se la pressione di gonfiaggio è inferiore alla pressione stabilita, accendere
nuovamente il compressore e ripetere l’operazione di gonfiaggio fino al
raggiungimento della pressione specificata.
■ Valvola e trasmettitore di controllo della pressione dei pneumatici
● Sostituire il pneumatico dopo averlo riparato con il kit di emergenza per la riparazione
degli pneumatici in caso di foratura.
● Anche se la pressione di gonfiaggio si trova al livello raccomandato, la relativa spia di
avvertimento potrebbe accendersi/lampeggiare.
■ Nota per la verifica del kit di emergenza per la riparazione dei pneumatici in caso
di foratura
Verificare periodicamente la data di scadenza del sigillante.
La data di scadenza è riportata sul flacone. Non utilizzare sigillante scaduto. In caso
contrario non sarà possibile effettuare riparazioni con il kit di emergenza in modo
corretto.
■ Kit di emergenza per la riparazione dei pneumatici in caso di foratura
● Il sigillante contenuto nel kit di emergenza per la riparazione dei pneumatici in caso
di foratura può essere utilizzato una sola volta per riparare temporaneamente un
singolo pneumatico. Se il sigillante è stato utilizzato ed è necessario sostituirlo,
acquistare una nuova bomboletta presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato. Il
compressore può essere riutilizzato.
● Il sigillante può essere utilizzato quando la temperatura esterna è compresa tra
-30°C e 60°C.
● Il kit per la riparazione è destinato esclusivamente all’uso su pneumatici della
dimensione e del tipo installati in origine sul veicolo. Non utilizzarlo per pneumatici
con dimensioni diverse da quelle dei pneumatici originali, o per qualsiasi altro scopo.
Premere il pulsante per far uscire un po’
d’aria.
1
2

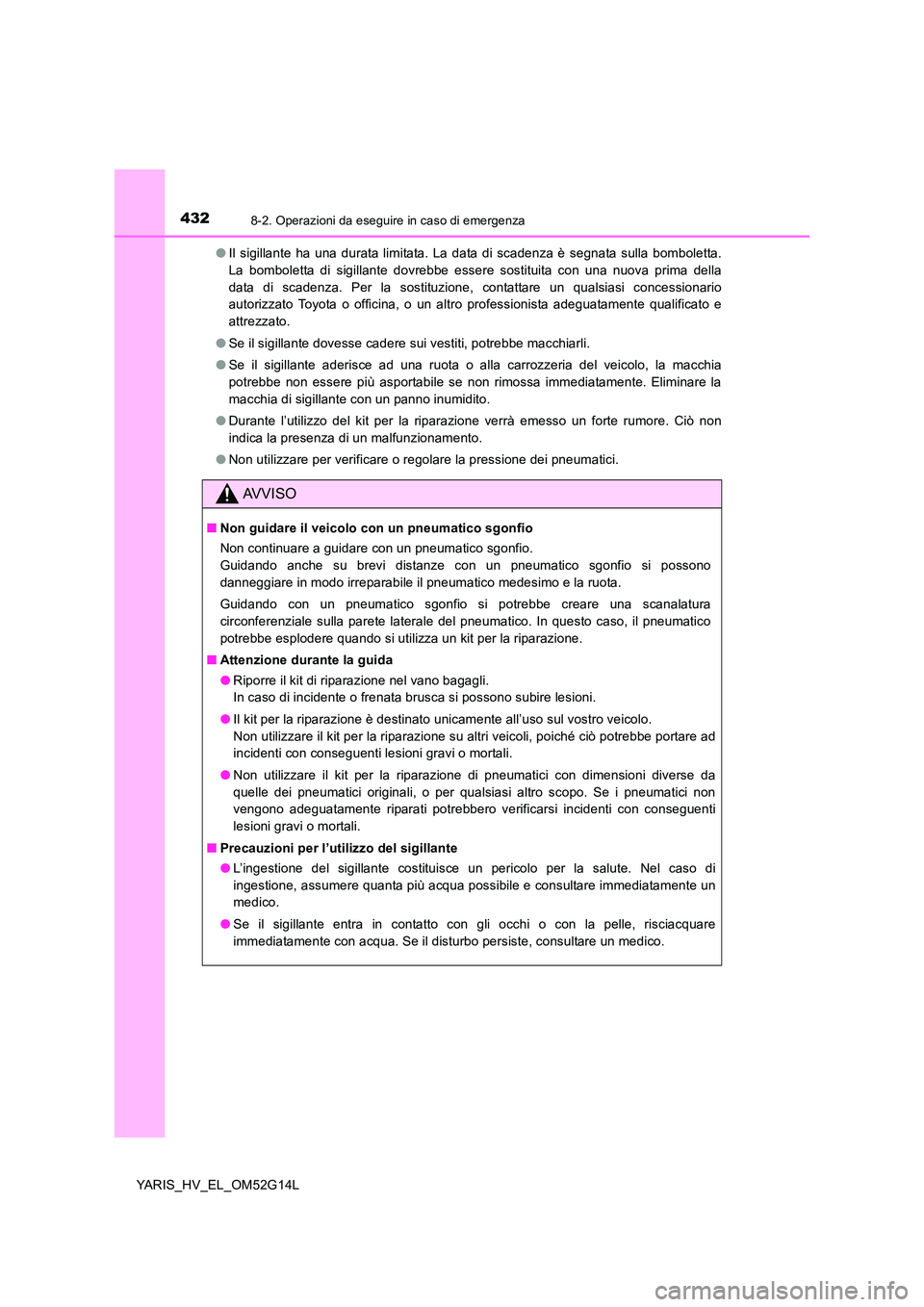

4328-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L
● Il sigillante ha una durata limitata. La data di scadenza è segnata sulla bomboletta.
La bomboletta di sigillante dovrebbe essere sostituita con una nuova prima della
data di scadenza. Per la sostituzione, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Se il sigillante dovesse cadere sui vestiti, potrebbe macchiarli.
● Se il sigillante aderisce ad una ruota o alla carrozzeria del veicolo, la macchia
potrebbe non essere più asportabile se non rimossa immediatamente. Eliminare la
macchia di sigillante con un panno inumidito.
● Durante l’utilizzo del kit per la riparazione verrà emesso un forte rumore. Ciò non
indica la presenza di un malfunzionamento.
● Non utilizzare per verificare o regolare la pressione dei pneumatici.
AVVISO
■Non guidare il veicolo con un pneumatico sgonfio
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota.
Guidando con un pneumatico sgonfio si potrebbe creare una scanalatura
circonferenziale sulla parete laterale del pneumatico. In questo caso, il pneumatico
potrebbe esplodere quando si utilizza un kit per la riparazione.
■ Attenzione durante la guida
● Riporre il kit di riparazione nel vano bagagli.
In caso di incidente o frenata brusca si possono subire lesioni.
● Il kit per la riparazione è destinato unicamente all’uso sul vostro veicolo.
Non utilizzare il kit per la riparazione su altri veicoli, poiché ciò potrebbe portare ad
incidenti con conseguenti lesioni gravi o mortali.
● Non utilizzare il kit per la riparazione di pneumatici con dimensioni diverse da
quelle dei pneumatici originali, o per qualsiasi altro scopo. Se i pneumatici non
vengono adeguatamente riparati potrebbero verificarsi incidenti con conseguenti
lesioni gravi o mortali.
■ Precauzioni per l’utilizzo del sigillante
● L’ingestione del sigillante costituisce un pericolo per la salute. Nel caso di
ingestione, assumere quanta più acqua possibile e consultare immediatamente un
medico.
● Se il sigillante entra in contatto con gli occhi o con la pelle, risciacquare
immediatamente con acqua. Se il disturbo persiste, consultare un medico.

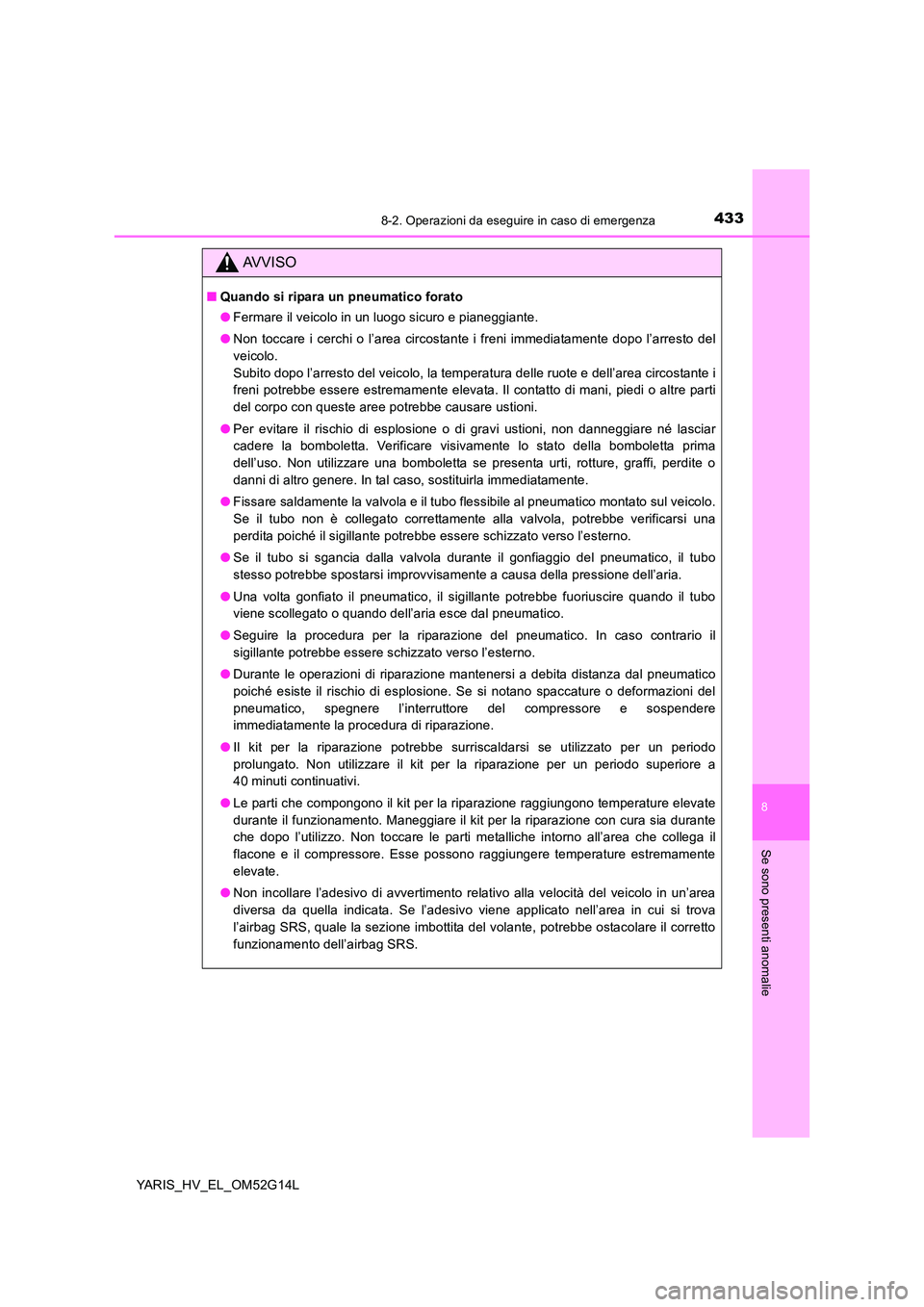

4338-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L
AVVISO
■Quando si ripara un pneumatico forato
● Fermare il veicolo in un luogo sicuro e pianeggiante.
● Non toccare i cerchi o l’area circostante i freni immediatamente dopo l’arresto del
veicolo.
Subito dopo l’arresto del veicolo, la temperatura delle ruote e dell’area circostante i
freni potrebbe essere estremamente elevata. Il contatto di mani, piedi o altre parti
del corpo con queste aree potrebbe causare ustioni.
● Per evitare il rischio di esplosione o di gravi ustioni, non danneggiare né lasciar
cadere la bomboletta. Verificare visivamente lo stato della bomboletta prima
dell’uso. Non utilizzare una bomboletta se presenta urti, rotture, graffi, perdite o
danni di altro genere. In tal caso, sostituirla immediatamente.
● Fissare saldamente la valvola e il tubo flessibile al pneumatico montato sul veicolo.
Se il tubo non è collegato correttamente alla valvola, potrebbe verificarsi una
perdita poiché il sigillante potrebbe essere schizzato verso l’esterno.
● Se il tubo si sgancia dalla valvola durante il gonfiaggio del pneumatico, il tubo
stesso potrebbe spostarsi improvvisamente a causa della pressione dell’aria.
● Una volta gonfiato il pneumatico, il sigillante potrebbe fuoriuscire quando il tubo
viene scollegato o quando dell’aria esce dal pneumatico.
● Seguire la procedura per la riparazione del pneumatico. In caso contrario il
sigillante potrebbe essere schizzato verso l’esterno.
● Durante le operazioni di riparazione mantenersi a debita distanza dal pneumatico
poiché esiste il rischio di esplosione. Se si notano spaccature o deformazioni del
pneumatico, spegnere l’interruttore del compressore e sospendere
immediatamente la procedura di riparazione.
● Il kit per la riparazione potrebbe surriscaldarsi se utilizzato per un periodo
prolungato. Non utilizzare il kit per la riparazione per un periodo superiore a
40 minuti continuativi.
● Le parti che compongono il kit per la riparazione raggiungono temperature elevate
durante il funzionamento. Maneggiare il kit per la riparazione con cura sia durante
che dopo l’utilizzo. Non toccare le parti metalliche intorno all’area che collega il
flacone e il compressore. Esse possono raggiungere temperature estremamente
elevate.
● Non incollare l’adesivo di avvertimento relativo alla velocità del veicolo in un’area
diversa da quella indicata. Se l’adesivo viene applicato nell’area in cui si trova
l’airbag SRS, quale la sezione imbottita del volante, potrebbe ostacolare il corretto
funzionamento dell’airbag SRS.

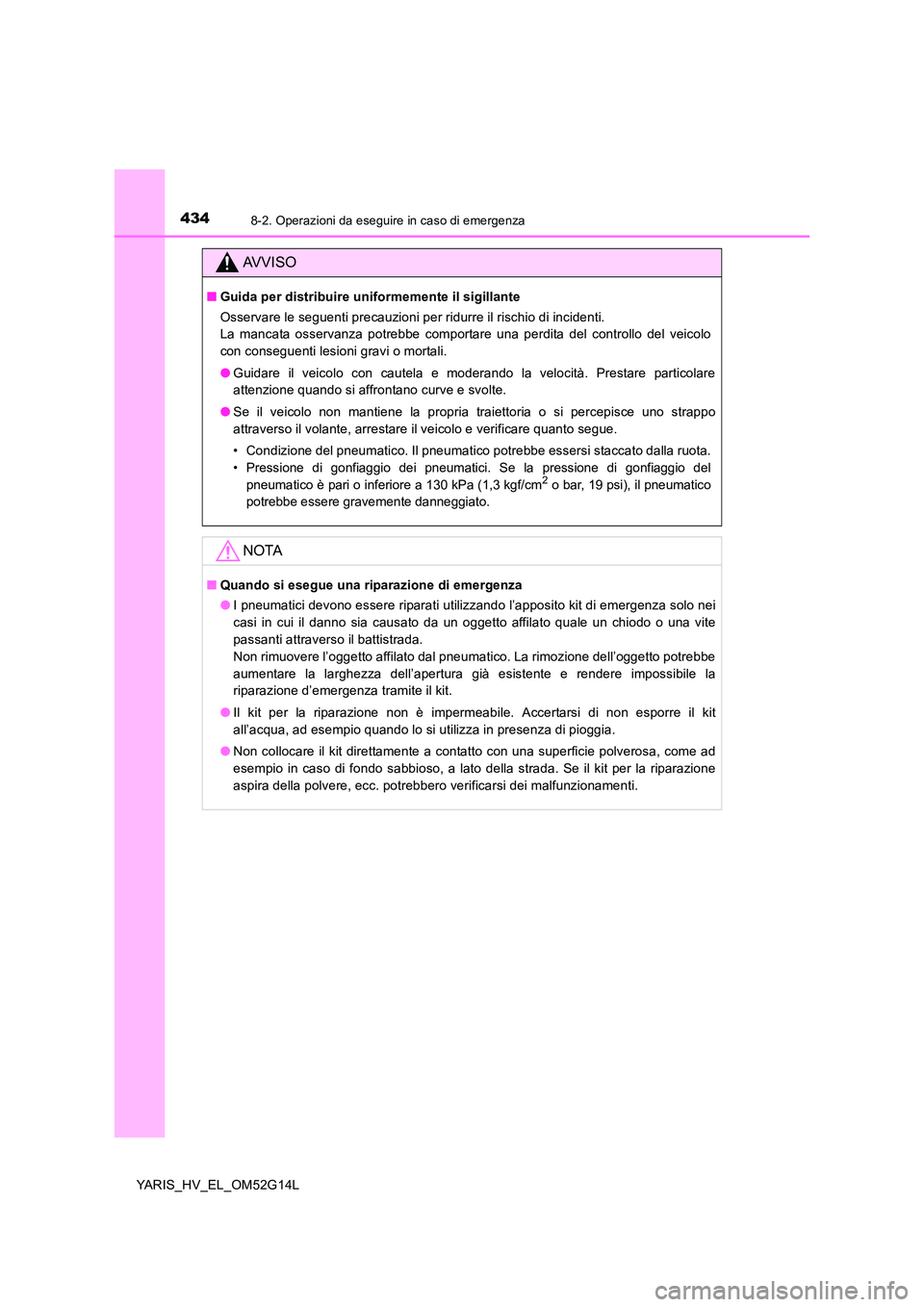

4348-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L
AVVISO
■Guida per distribuire uniformemente il sigillante
Osservare le seguenti precauzioni per ridurre il rischio di incidenti.
La mancata osservanza potrebbe comportare una perdita del controllo del veicolo
con conseguenti lesioni gravi o mortali.
● Guidare il veicolo con cautela e moderando la velocità. Prestare particolare
attenzione quando si affrontano curve e svolte.
● Se il veicolo non mantiene la propria traiettoria o si percepisce uno strappo
attraverso il volante, arrestare il veicolo e verificare quanto segue.
• Condizione del pneumatico. Il pneumatico potrebbe essersi staccato dalla ruota.
• Pressione di gonfiaggio dei pneumatici. Se la pressione di gonfiaggio del
pneumatico è pari o inferiore a 130 kPa (1,3 kgf/cm2 o bar, 19 psi), il pneumatico
potrebbe essere gravemente danneggiato.
NOTA
■ Quando si esegue una riparazione di emergenza
● I pneumatici devono essere riparati utilizzando l’apposito kit di emergenza solo nei
casi in cui il danno sia causato da un oggetto affilato quale un chiodo o una vite
passanti attraverso il battistrada.
Non rimuovere l’oggetto affilato dal pneumatico. La rimozione dell’oggetto potrebbe
aumentare la larghezza dell’apertura già esistente e rendere impossibile la
riparazione d’emergenza tramite il kit.
● Il kit per la riparazione non è impermeabile. Accertarsi di non esporre il kit
all’acqua, ad esempio quando lo si utilizza in presenza di pioggia.
● Non collocare il kit direttamente a contatto con una superficie polverosa, come ad
esempio in caso di fondo sabbioso, a lato della strada. Se il kit per la riparazione
aspira della polvere, ecc. potrebbero verificarsi dei malfunzionamenti.

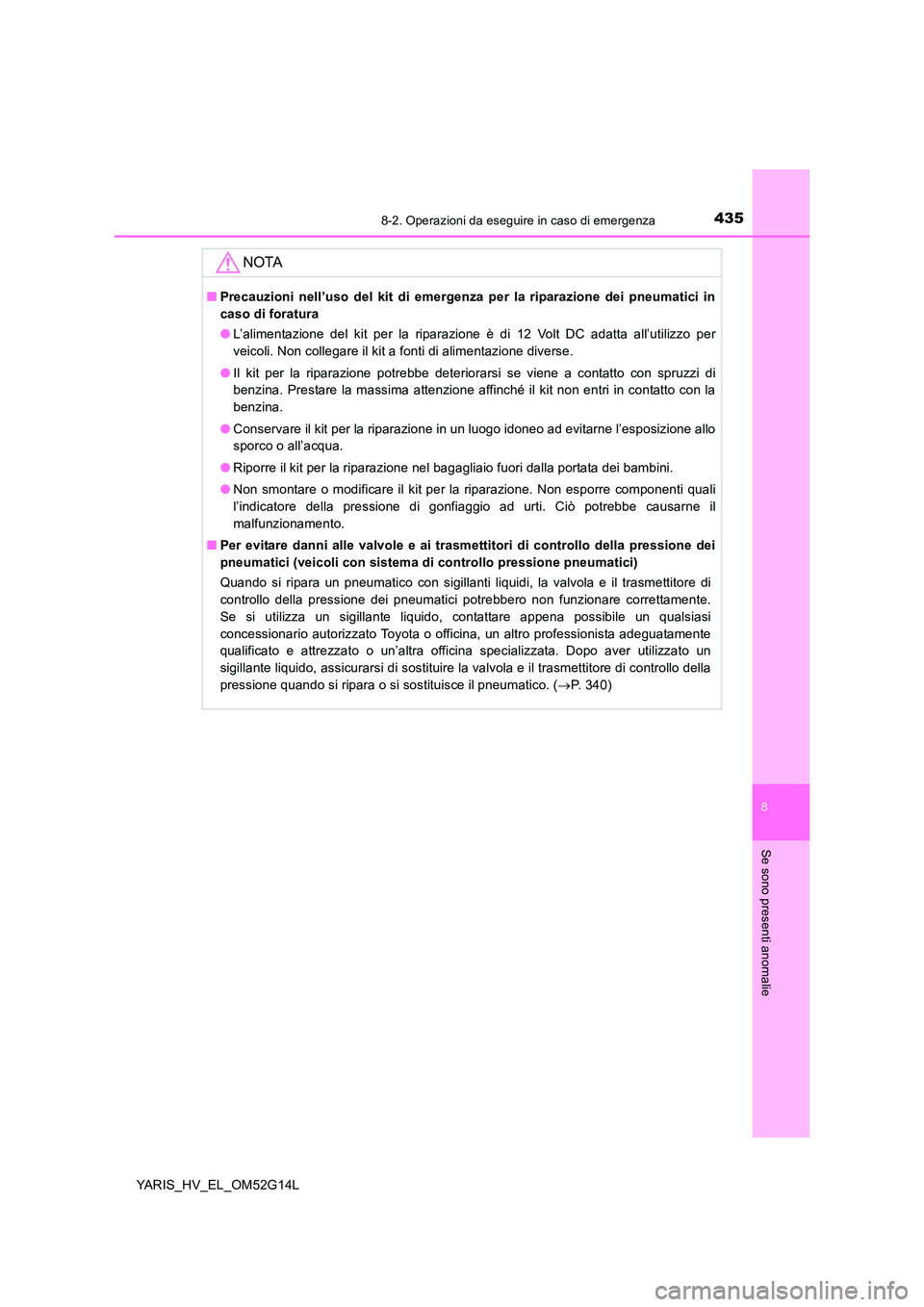

4358-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L
NOTA
■Precauzioni nell’uso del kit di emergenza per la riparazione dei pneumatici in
caso di foratura
● L’alimentazione del kit per la riparazione è di 12 Volt DC adatta all’utilizzo per
veicoli. Non collegare il kit a fonti di alimentazione diverse.
● Il kit per la riparazione potrebbe deteriorarsi se viene a contatto con spruzzi di
benzina. Prestare la massima attenzione affinché il kit non entri in contatto con la
benzina.
● Conservare il kit per la riparazione in un luogo idoneo ad evitarne l’esposizione allo
sporco o all’acqua.
● Riporre il kit per la riparazione nel bagagliaio fuori dalla portata dei bambini.
● Non smontare o modificare il kit per la riparazione. Non esporre componenti quali
l’indicatore della pressione di gonfiaggio ad urti. Ciò potrebbe causarne il
malfunzionamento.
■ Per evitare danni alle valvole e ai trasmettitori di controllo della pressione dei
pneumatici (veicoli con sistema di controllo pressione pneumatici)
Quando si ripara un pneumatico con sigillanti liquidi, la valvola e il trasmettitore di
controllo della pressione dei pneumatici potrebbero non funzionare correttamente.
Se si utilizza un sigillante liquido, contattare appena possibile un qualsiasi
concessionario autorizzato Toyota o officina, un altro professionista adeguatamente
qualificato e attrezzato o un’altra officina specializzata. Dopo aver utilizzato un
sigillante liquido, assicurarsi di sostituire la valvola e il trasmettitore di controllo della
pressione quando si ripara o si sostituisce il pneumatico. ( P. 340)

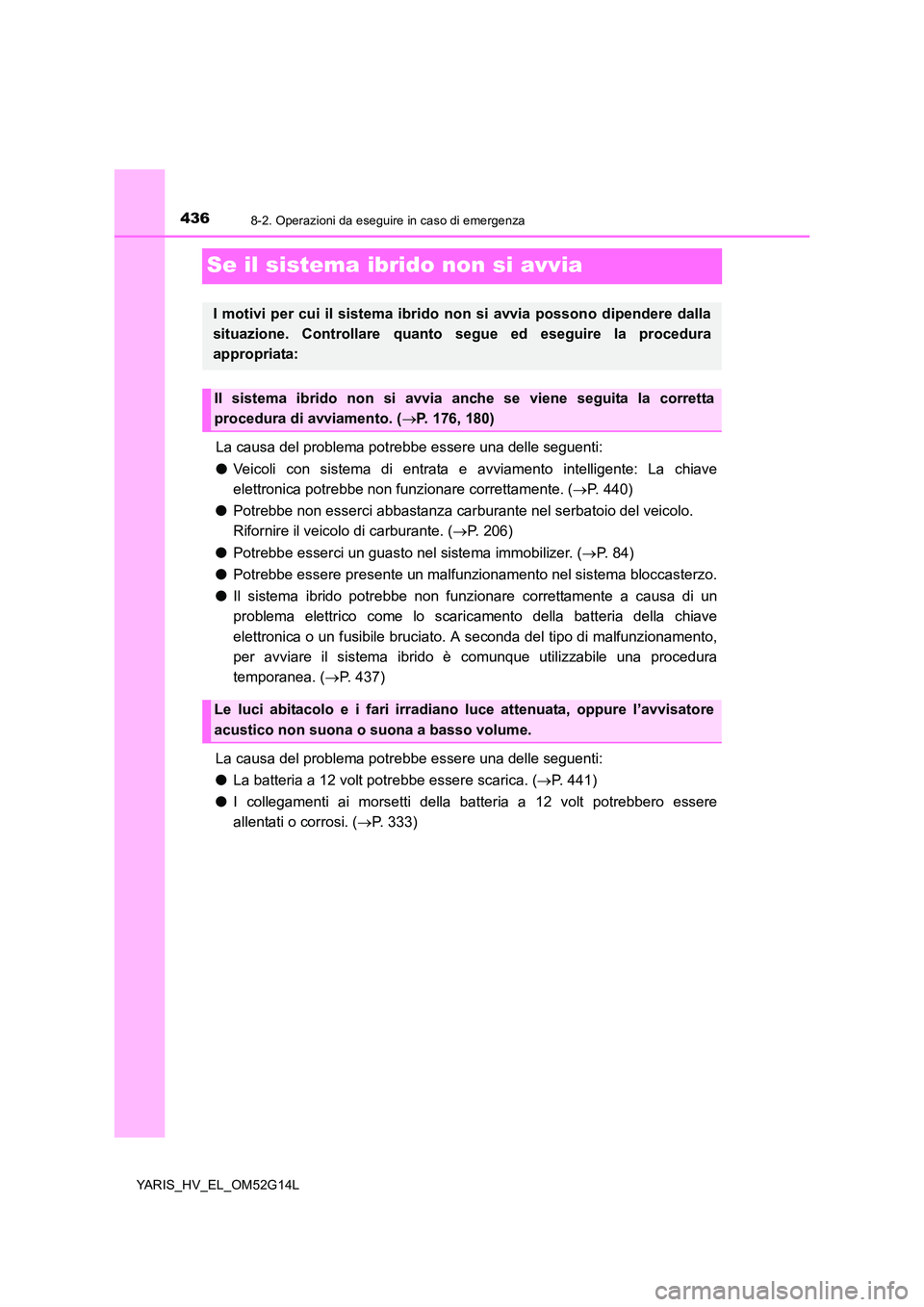

4368-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L
Se il sistema ibrido non si avvia
La causa del problema potrebbe essere una delle seguenti:
● Veicoli con sistema di entrata e avviamento intelligente: La chiave
elettronica potrebbe non funzionare correttamente. ( P. 440)
● Potrebbe non esserci abbastanza carburante nel serbatoio del veicolo.
Rifornire il veicolo di carburante. ( P. 206)
● Potrebbe esserci un guasto nel sistema immobilizer. (P. 84)
● Potrebbe essere presente un malfunzionamento nel sistema bloccasterzo.
● Il sistema ibrido potrebbe non funzionare correttamente a causa di un
problema elettrico come lo scaricamento della batteria della chiave
elettronica o un fusibile bruciato. A seconda del tipo di malfunzionamento,
per avviare il sistema ibrido è comunque utilizzabile una procedura
temporanea. ( P. 437)
La causa del problema potrebbe essere una delle seguenti:
● La batteria a 12 volt potrebbe essere scarica. (P. 441)
● I collegamenti ai morsetti della batteria a 12 volt potrebbero essere
allentati o corrosi. ( P. 333)
I motivi per cui il sistema ibrido non si avvia possono dipendere dalla
situazione. Controllare quanto segue ed eseguire la procedura
appropriata:
Il sistema ibrido non si avvia an che se viene seguita la corretta
procedura di avviamento. ( P. 176, 180)
Le luci abitacolo e i fari irradiano luce attenuata, oppure l’avvisatore
acustico non suona o suona a basso volume.

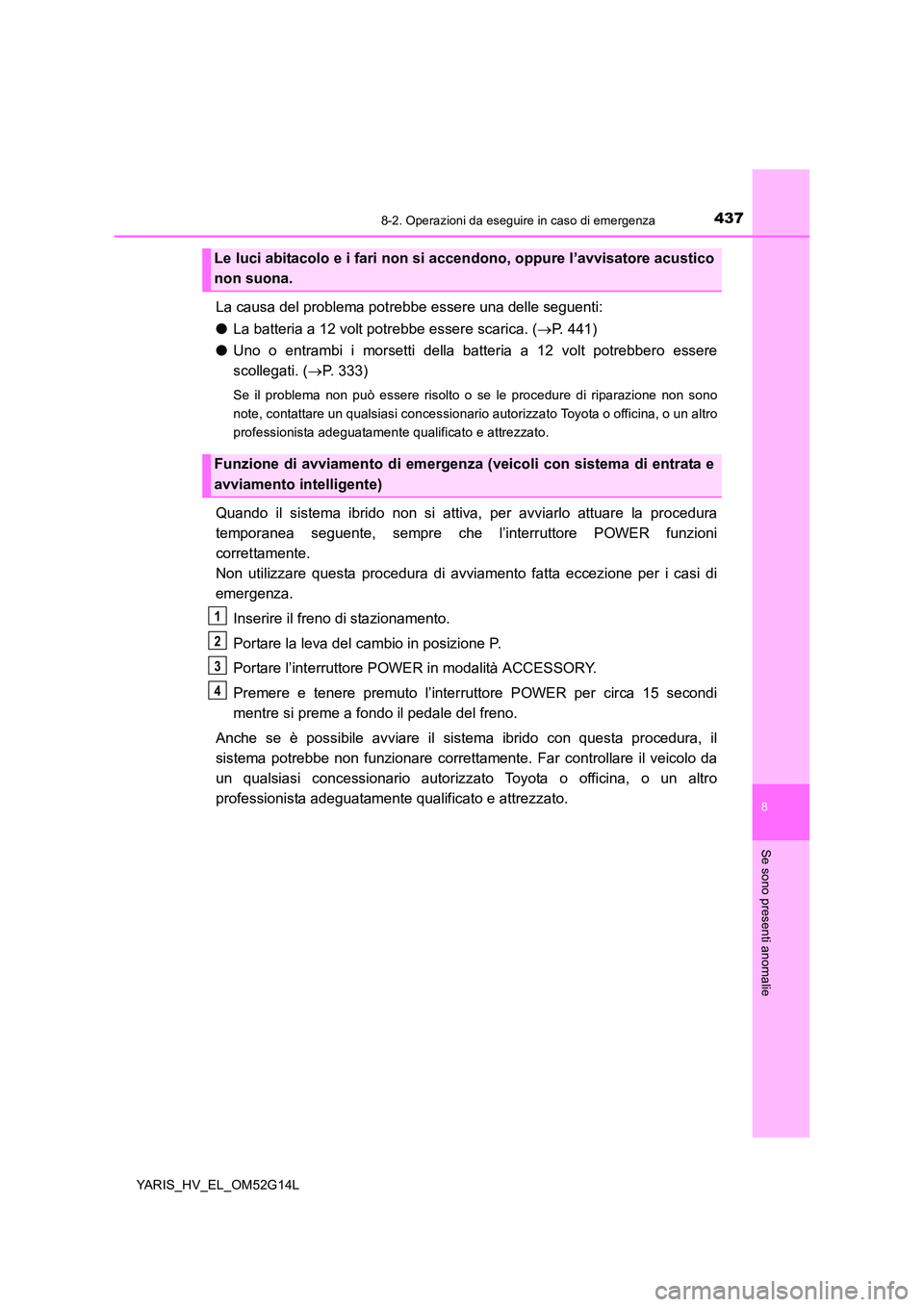

4378-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L
La causa del problema potrebbe essere una delle seguenti:
● La batteria a 12 volt potrebbe essere scarica. (P. 441)
● Uno o entrambi i morsetti della batteria a 12 volt potrebbero essere
scollegati. ( P. 333)
Se il problema non può essere risolto o se le procedure di riparazione non sono
note, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando il sistema ibrido non si attiva, per avviarlo attuare la procedura
temporanea seguente, sempre che l’interruttore POWER funzioni
correttamente.
Non utilizzare questa procedura di avviamento fatta eccezione per i casi di
emergenza.
Inserire il freno di stazionamento.
Portare la leva del cambio in posizione P.
Portare l’interruttore POWER in modalità ACCESSORY.
Premere e tenere premuto l’interru ttore POWER per circa 15 secondi
mentre si preme a fondo il pedale del freno.
Anche se è possibile avviare il sistema ibrido con questa procedura, il
sistema potrebbe non funzionare correttamente. Far controllare il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Le luci abitacolo e i fari non si accendono, oppure l’avvisatore acustico
non suona.
Funzione di avviamento di emergenza (veicoli con sistema di entrata e
avviamento intelligente)
1
2
3
4

4388-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L

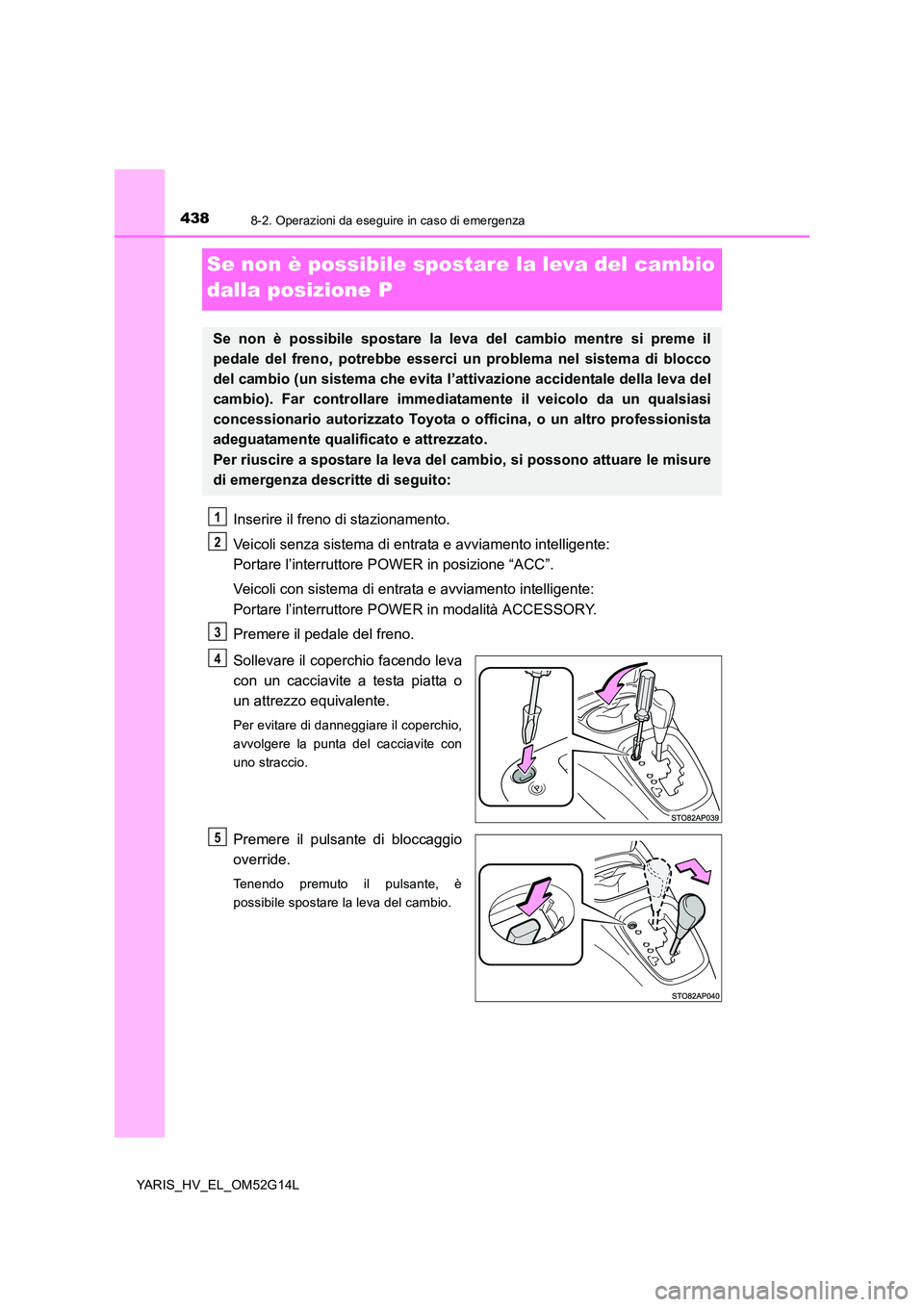

Se non è possibile spostare la leva del cambio
dalla posizione P
Inserire il freno di stazionamento.
Veicoli senza sistema di entrata e avviamento intelligente:
Portare l’interruttore POWER in posizione “ACC”.
Veicoli con sistema di entrata e avviamento intelligente:
Portare l’interruttore POWER in modalità ACCESSORY.
Premere il pedale del freno.
Sollevare il coperchio facendo leva
con un cacciavite a testa piatta o
un attrezzo equivalente.
Per evitare di danneggiare il coperchio,
avvolgere la punta del cacciavite con
uno straccio.
Premere il pulsante di bloccaggio
override.
Tenendo premuto il pulsante, è
possibile spostare la leva del cambio.
Se non è possibile spostare la leva del cambio mentre si preme il
pedale del freno, potrebbe esserci un problema nel sistema di blocco
del cambio (un sistema che evita l’attivazione accidentale della leva del
cambio). Far controllare immediatam ente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Per riuscire a spostare la leva del cambio, si possono attuare le misure
di emergenza descritte di seguito:
1
2
3
4
5

4398-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_EL_OM52G14L

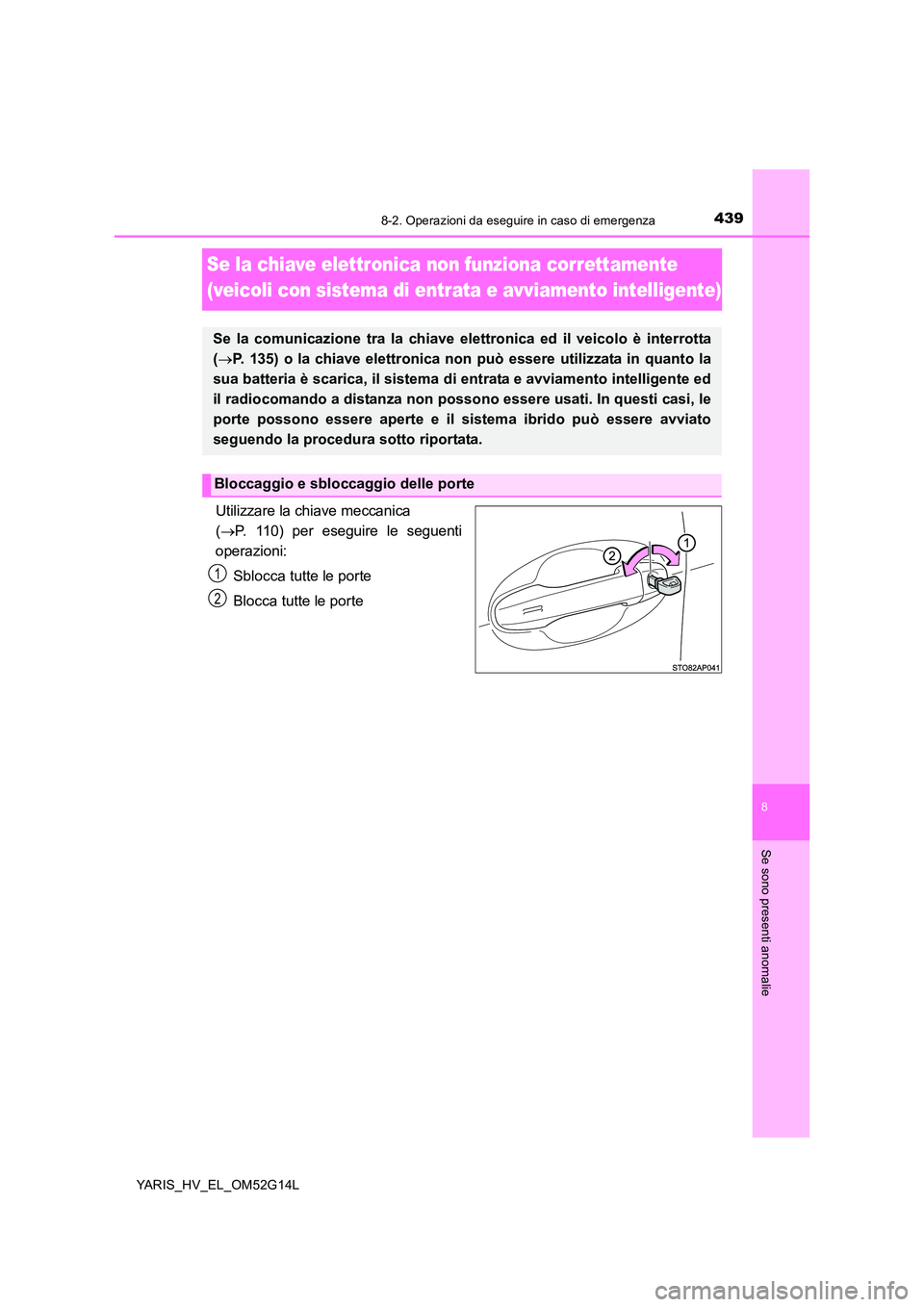

Se la chiave elettronica non funziona correttamente
(veicoli con sistema di entrata e avviamento intelligente)
Utilizzare la chiave meccanica
( P. 110) per eseguire le seguenti
operazioni:
Sblocca tutte le porte
Blocca tutte le porte
Se la comunicazione tra la chiave elettronica ed il veicolo è interrotta
( P. 135) o la chiave elettronica non può essere utilizzata in quanto la
sua batteria è scarica, il sistema di entrata e avviamento intelligente ed
il radiocomando a distanza non possono essere usati. In questi casi, le
porte possono essere aperte e il sistema ibrido può essere avviato
seguendo la procedura sotto riportata.
Bloccaggio e sbloccaggio delle porte
1
2

4408-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_EL_OM52G14L

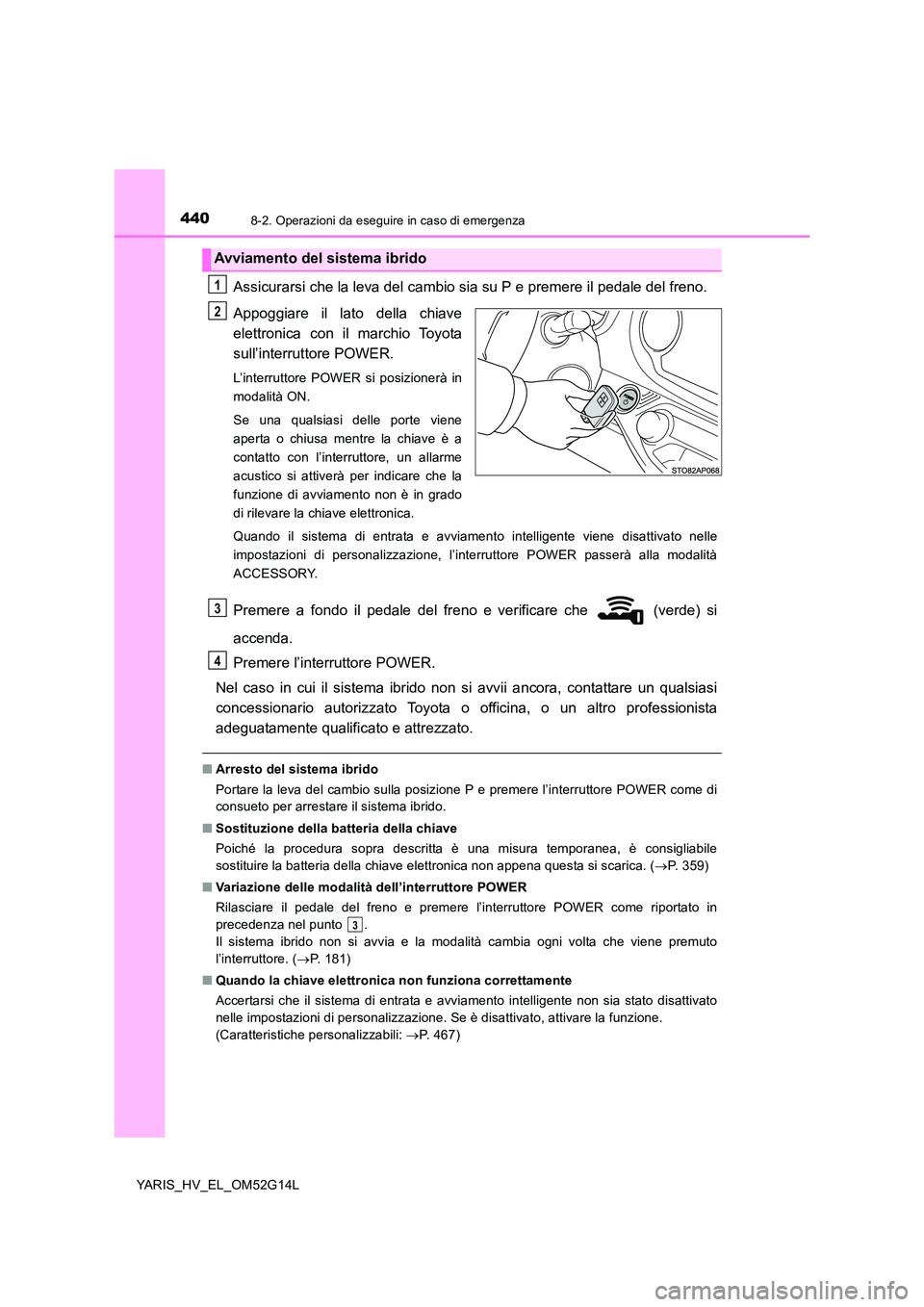

Assicurarsi che la leva del cambio sia su P e premere il pedale del freno.
Appoggiare il lato della chiave
elettronica con il marchio Toyota
sull’interruttore POWER.
L’interruttore POWER si posizionerà in
modalità ON.
Se una qualsiasi delle porte viene
aperta o chiusa mentre la chiave è a
contatto con l’interruttore, un allarme
acustico si attiverà per indicare che la
funzione di avviamento non è in grado
di rilevare la chiave elettronica.
Quando il sistema di entrata e avviamento intelligente viene disattivato nelle
impostazioni di personalizzazione, l’interruttore POWER passerà alla modalità
ACCESSORY.
Premere a fondo il pedale del freno e verificare che (verde) si
accenda.
Premere l’interruttore POWER.
Nel caso in cui il sistema ibrido non si avvii ancora, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Arresto del sistema ibrido
Portare la leva del cambio sulla posizione P e premere l’interruttore POWER come di
consueto per arrestare il sistema ibrido.
■ Sostituzione della batteria della chiave
Poiché la procedura sopra descritta è una misura temporanea, è consigliabile
sostituire la batteria della chiave elettronica non appena questa si scarica. ( P. 359)
■ Variazione delle modalità dell’interruttore POWER
Rilasciare il pedale del freno e premere l’interruttore POWER come riportato in
precedenza nel punto .
Il sistema ibrido non si avvia e la modalità cambia ogni volta che viene premuto
l’interruttore. ( P. 181)
■ Quando la chiave elettronica non funziona correttamente
Accertarsi che il sistema di entrata e avviamento intelligente non sia stato disattivato
nelle impostazioni di personalizzazione. Se è disattivato, attivare la funzione.
(Caratteristiche personalizzabili: P. 467)
Avviamento del sistema ibrido
1
2
3
4
3
