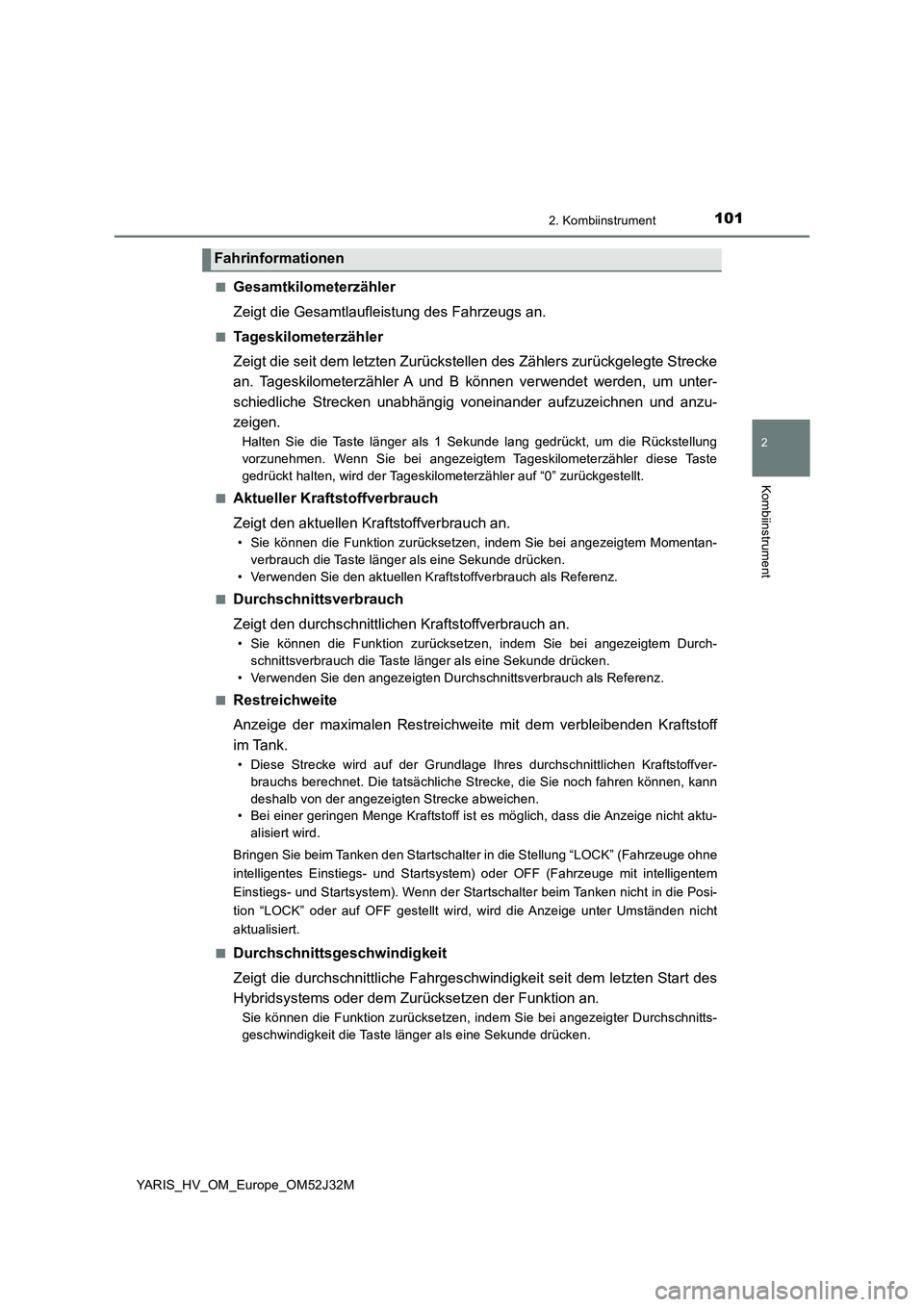

1012. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■Aktueller Kraftstoffverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Momentan-
verbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den aktuellen Kraftstoffverbrauch als Referenz.
■Durchschnittsverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■Restreichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff
im Tank.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem). Wenn der Startschalter beim Tanken nicht in die Posi-
tion “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter Umständen nicht
aktualisiert.
■Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrgeschwindigkeit seit dem letzten Start des
Hybridsystems oder dem Zurücksetzen der Funktion an.
Sie können die Funktion zurücksetzen, indem Sie bei angezeigter Durchschnitts-
geschwindigkeit die Taste länger als eine Sekunde drücken.
Fahrinformationen

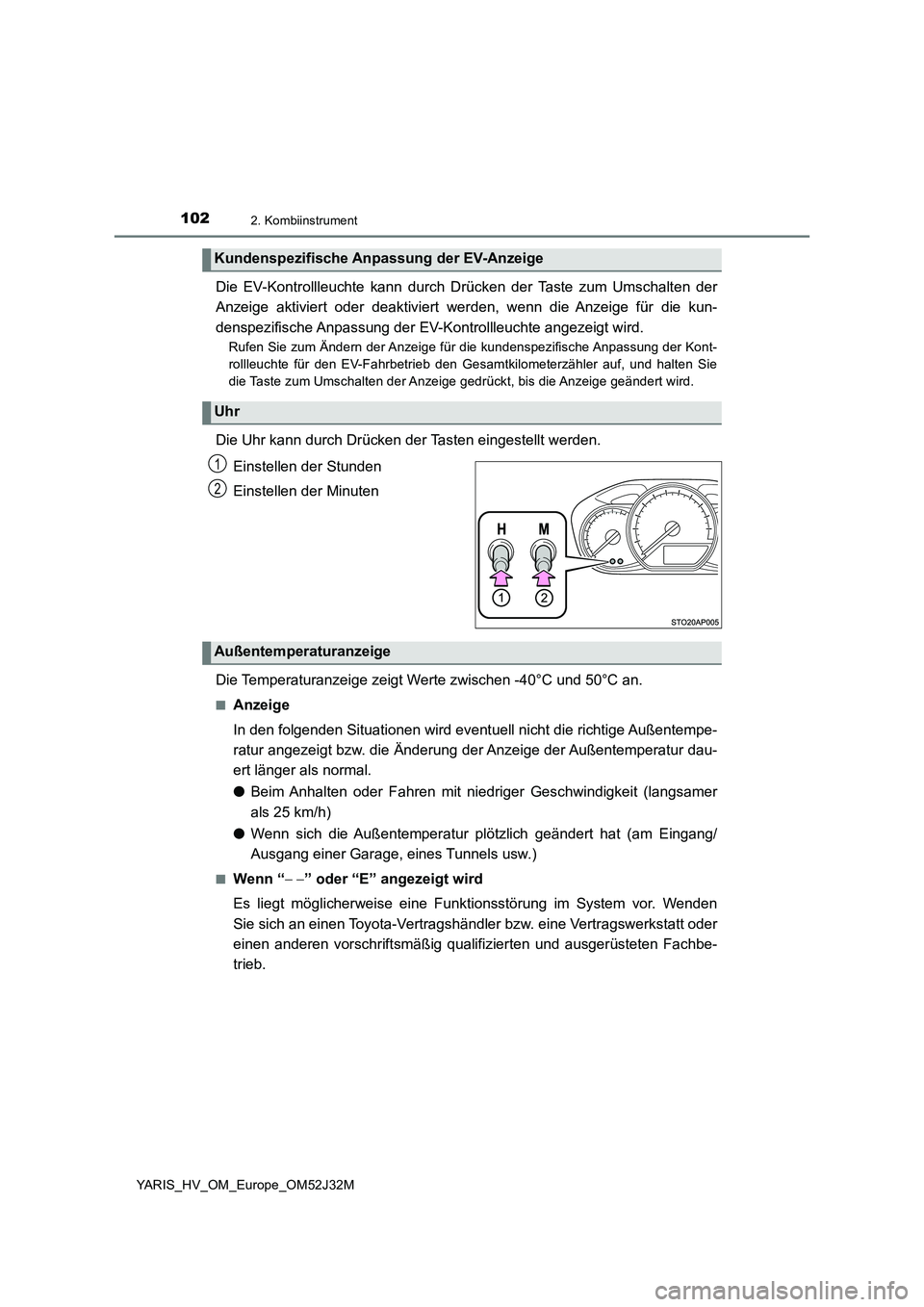

1022. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
Die EV-Kontrollleuchte kann durch Drücken der Taste zum Umschalten der
Anzeige aktiviert oder deaktiviert werden, wenn die Anzeige für die kun-
denspezifische Anpassung der EV-Kontrollleuchte angezeigt wird.
Rufen Sie zum Ändern der Anzeige für die kundenspezifische Anpassung der Kont-
rollleuchte für den EV-Fahrbetrieb den Gesamtkilometerzähler auf, und halten Sie
die Taste zum Umschalten der Anzeige gedrückt, bis die Anzeige geändert wird.
Die Uhr kann durch Drücken der Tasten eingestellt werden.
Einstellen der Stunden
Einstellen der Minuten
Die Temperaturanzeige zeigt Werte zwischen -40°C und 50°C an.
■Anzeige
In den folgenden Situationen wird event uell nicht die richtige Außentempe-
ratur angezeigt bzw. die Änderung der Anzeige der Außentemperatur dau-
ert länger als normal.
● Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (langsamer
als 25 km/h)
● Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/
Ausgang einer Garage, eines Tunnels usw.)
■Wenn “ ” oder “E” angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
Kundenspezifische Anpassung der EV-Anzeige
Uhr
1
2
Außentemperaturanzeige

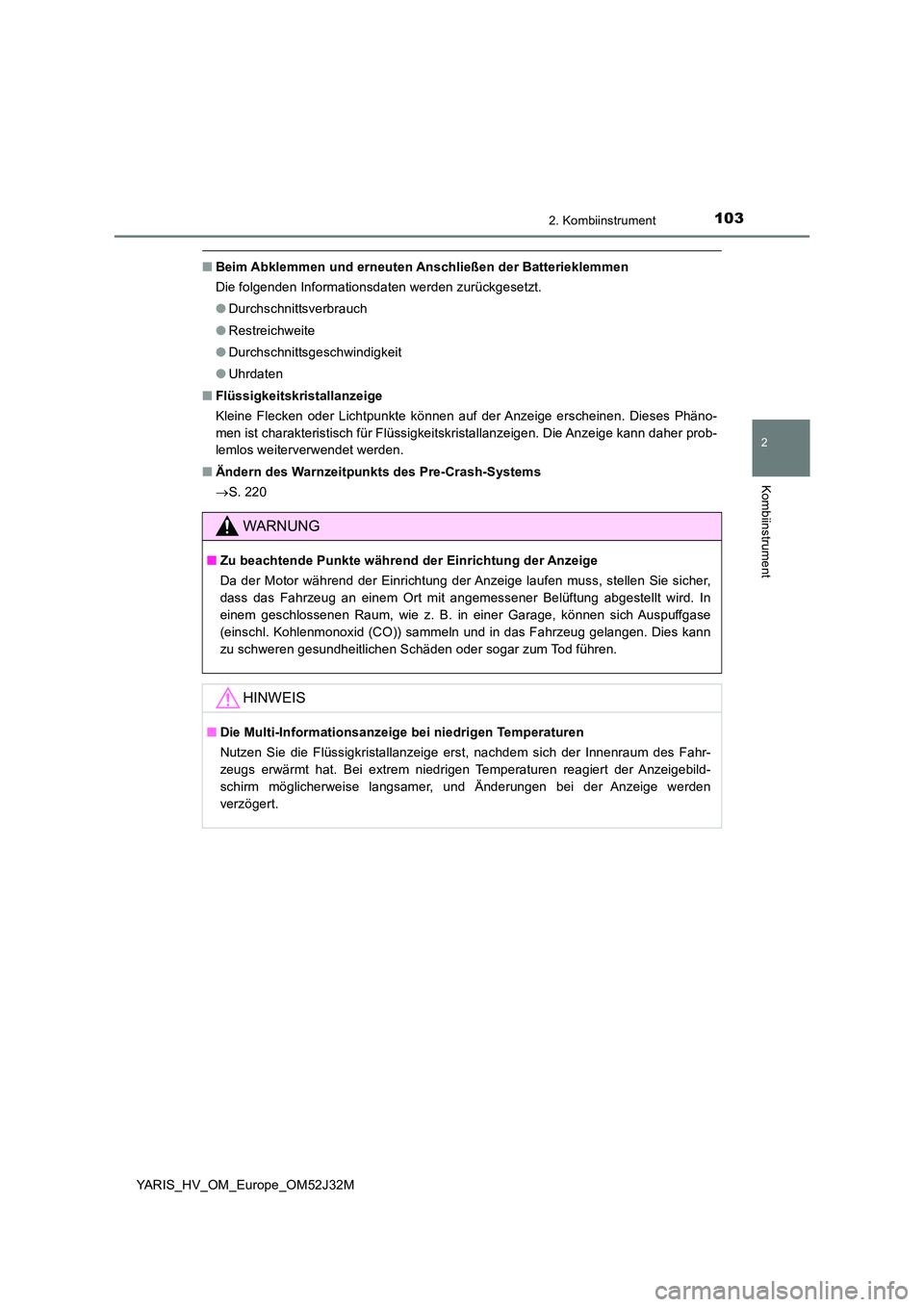

1032. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt.
● Durchschnittsverbrauch
● Restreichweite
● Durchschnittsgeschwindigkeit
● Uhrdaten
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Ändern des Warnzeitpunkts des Pre-Crash-Systems
 S. 220
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid (CO)) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigebild-
schirm möglicherweise langsamer, und Änderungen bei der Anzeige werden
verzögert.

1042. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
Bildschirm Energiemonitor/Verbrauch
Navigations-/Multimedia-System
Drücken Sie die Taste im Naviga-
tions-/Multimedia-System.
Wählen Sie “Energiemonitor”.
: Je nach Ausstattung
Sie können den Status Ihres Hybr idsystems im Navigations-/Multime-
dia-System sehen.
Energiemonitor
Navigations-/Multimediasystem
Wenn das Fahrzeug mit dem Elektro-
motor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzin-
motor betrieben wird

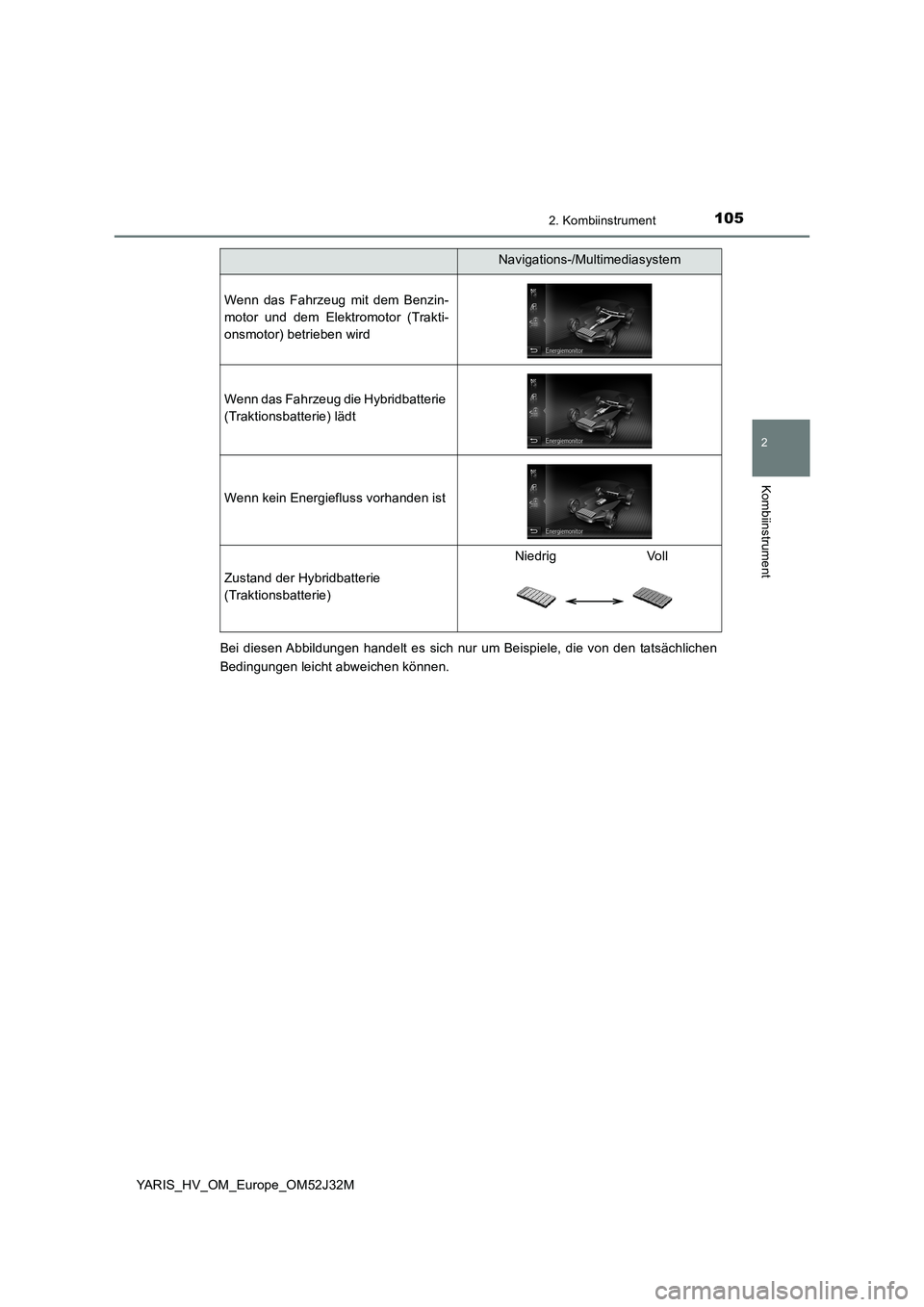

1052. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug mit dem Benzin-
motor und dem Elektromotor (Trakti-
onsmotor) betrieben wird
Wenn das Fahrzeug die Hybridbatterie
(Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie
(Traktionsbatterie)
Niedrig Voll

Navigations-/Multimediasystem

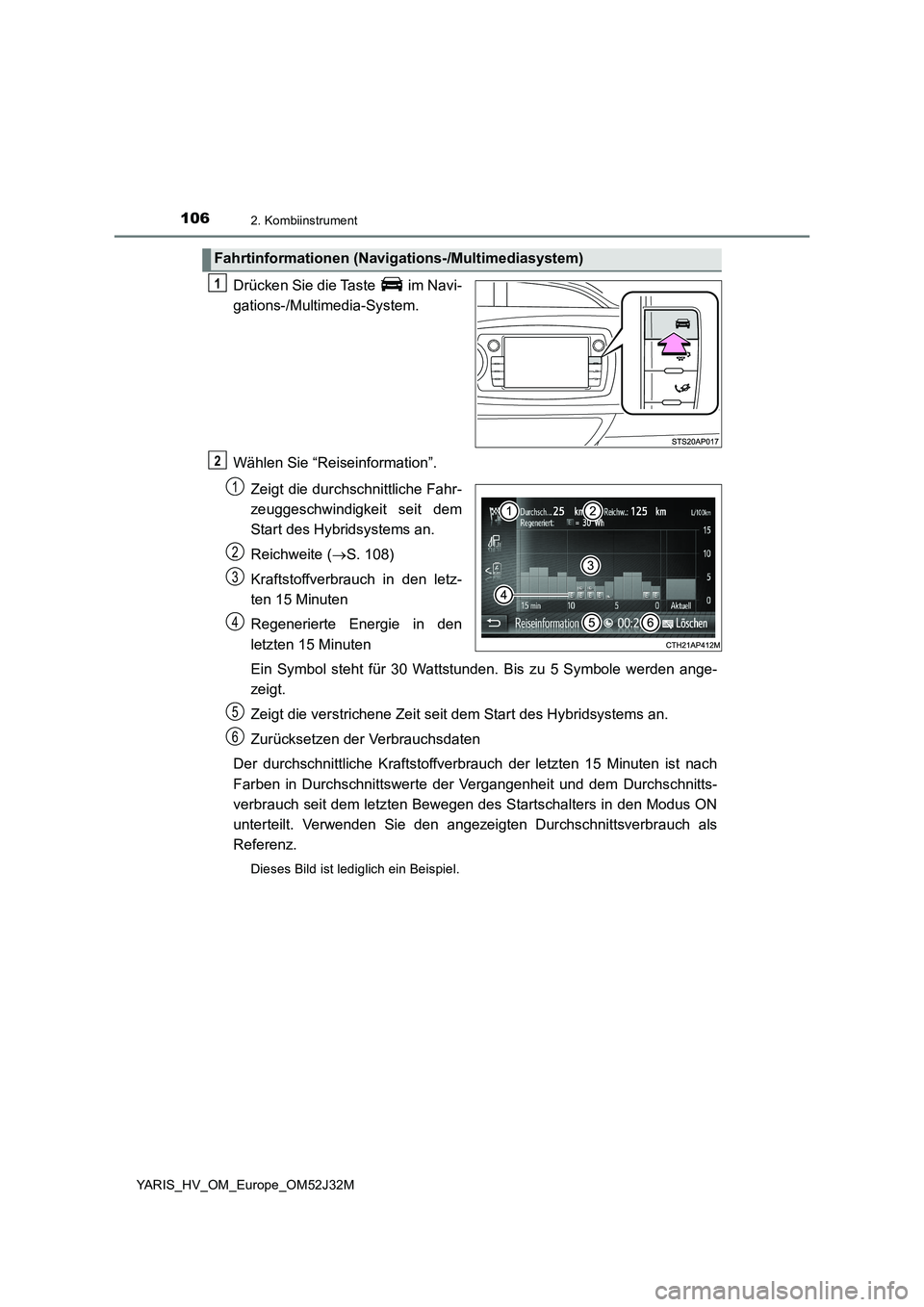

1062. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
Drücken Sie die Taste im Navi-
gations-/Multimedia-System.
Wählen Sie “Reiseinformation”.
Zeigt die durchschnittliche Fahr-
zeuggeschwindigkeit seit dem
Start des Hybridsystems an.
Reichweite ( S. 108)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Regenerierte Energie in den
letzten 15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu 5 Symbole werden ange-
zeigt.
Zeigt die verstrichene Zeit seit dem Start des Hybridsystems an.
Zurücksetzen der Verbrauchsdaten
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Startschalters in den Modus ON
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Dieses Bild ist lediglich ein Beispiel.
Fahrtinformationen (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
6

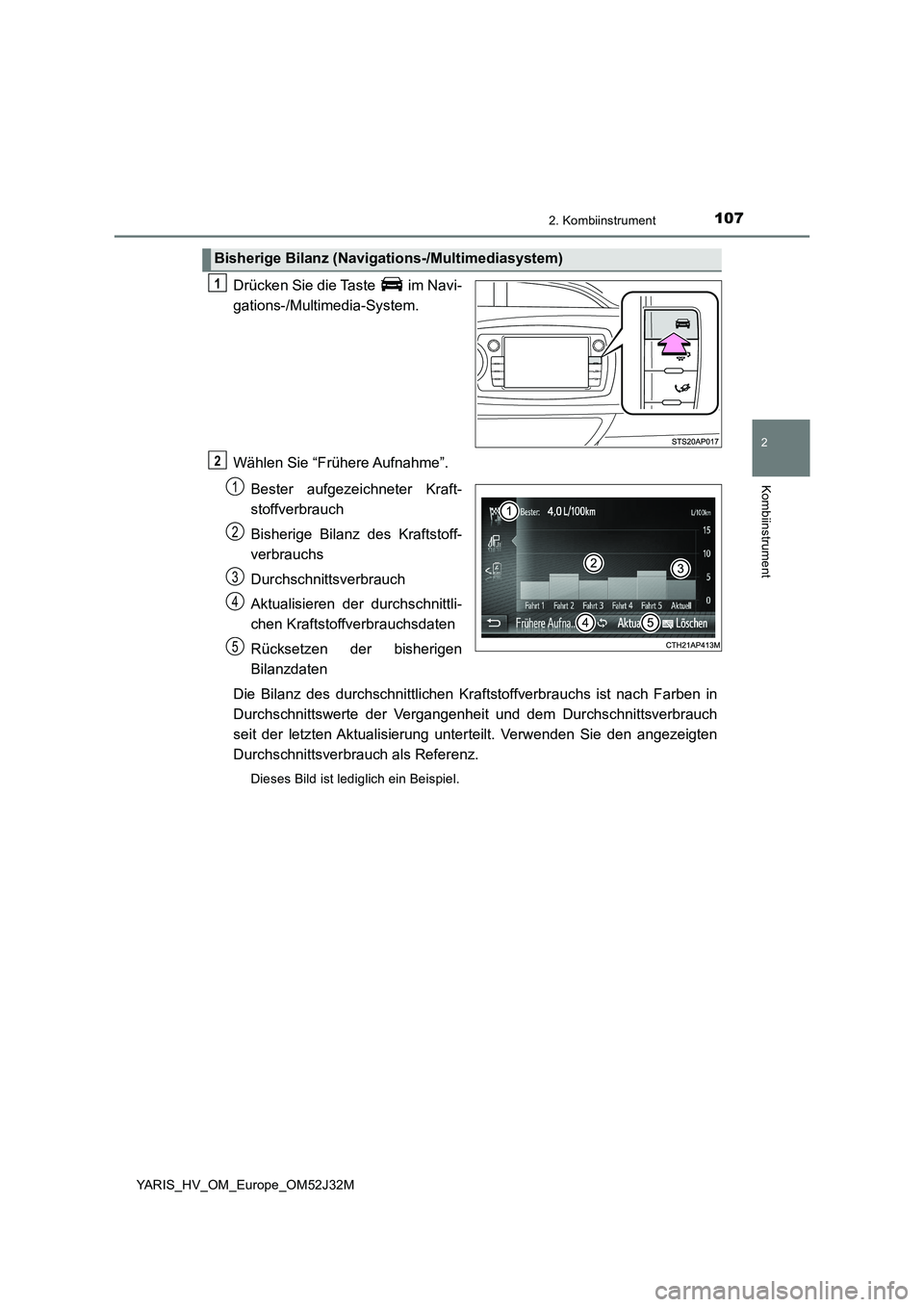

1072. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
Drücken Sie die Taste im Navi-
gations-/Multimedia-System.
Wählen Sie “Frühere Aufnahme”.
Bester aufgezeichneter Kraft-
stoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Durchschnittsverbrauch
Aktualisieren der durchschnittli-
chen Kraftstoffverbrauchsdaten
Rücksetzen der bisherigen
Bilanzdaten
Die Bilanz des durchschnittlichen Kraftstoffverbrauchs ist nach Farben in
Durchschnittswerte der Vergangenheit und dem Durchschnittsverbrauch
seit der letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten
Durchschnittsverbrauch als Referenz.
Dieses Bild ist lediglich ein Beispiel.
Bisherige Bilanz (Navigations-/Multimediasystem)
1
2
1
2
3
4
5

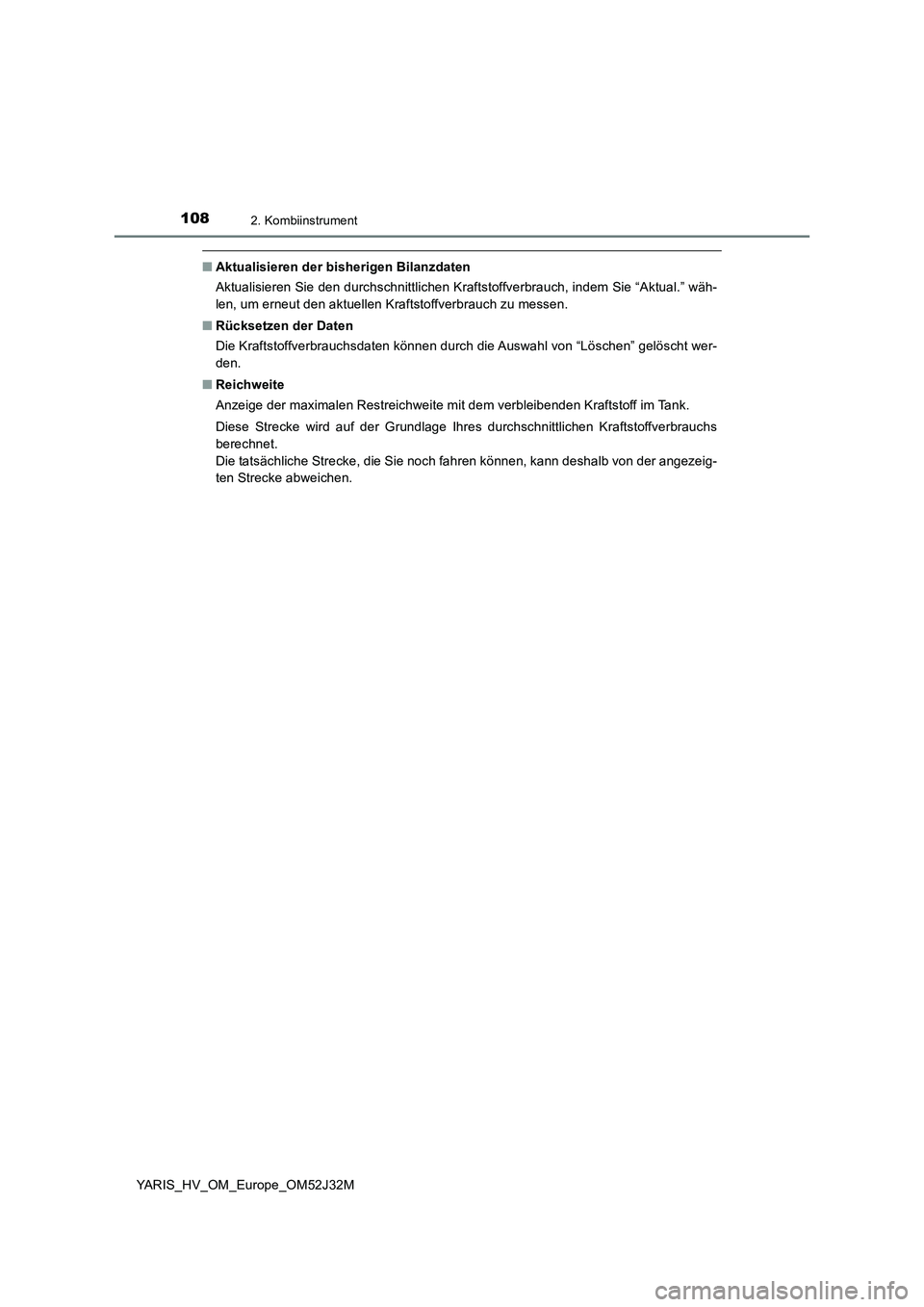

1082. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
■Aktualisieren der bisherigen Bilanzdaten
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch, indem Sie “Aktual.” wäh-
len, um erneut den aktuellen Kraftstoffverbrauch zu messen.
■ Rücksetzen der Daten
Die Kraftstoffverbrauchsdaten können durch die Auswahl von “Löschen” gelöscht wer-
den.
■ Reichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff im Tank.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der angezeig-
ten Strecke abweichen.

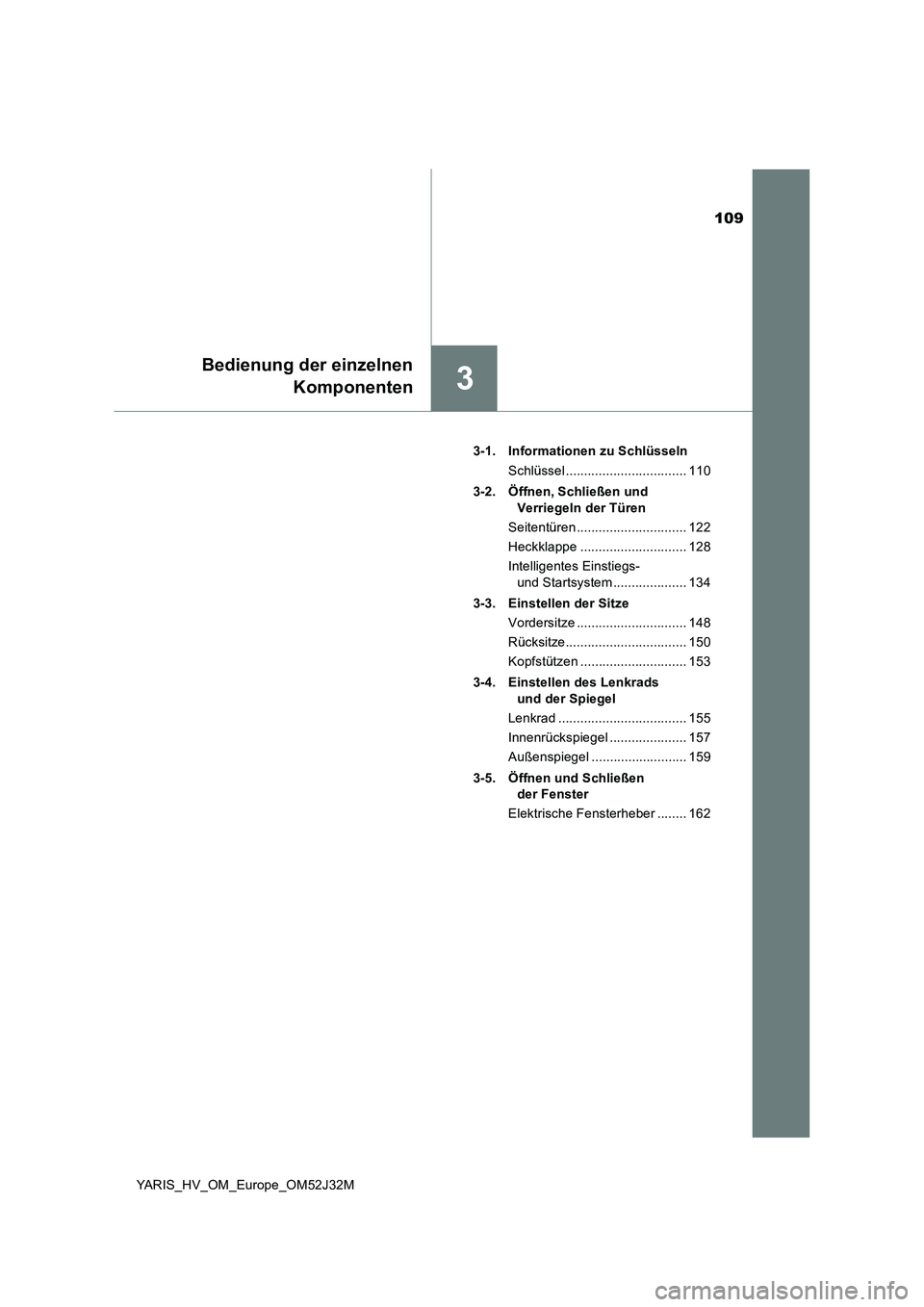

109
3
Bedienung der einzelnen
Komponenten
YARIS_HV_OM_Europe_OM52J32M
3-1. Informationen zu Schlüsseln
Schlüssel ................................. 110
3-2. Öffnen, Schließen und
Verriegeln der Türen
Seitentüren .............................. 122
Heckklappe ............................. 128
Intelligentes Einstiegs-
und Startsystem .................... 134
3-3. Einstellen der Sitze
Vordersitze .............................. 148
Rücksitze................................. 150
Kopfstützen ............................. 153
3-4. Einstellen des Lenkrads
und der Spiegel
Lenkrad ................................... 155
Innenrückspiegel ..................... 157
Außenspiegel .......................... 159
3-5. Öffnen und Schließen
der Fenster
Elektrische Fensterheber ........ 162

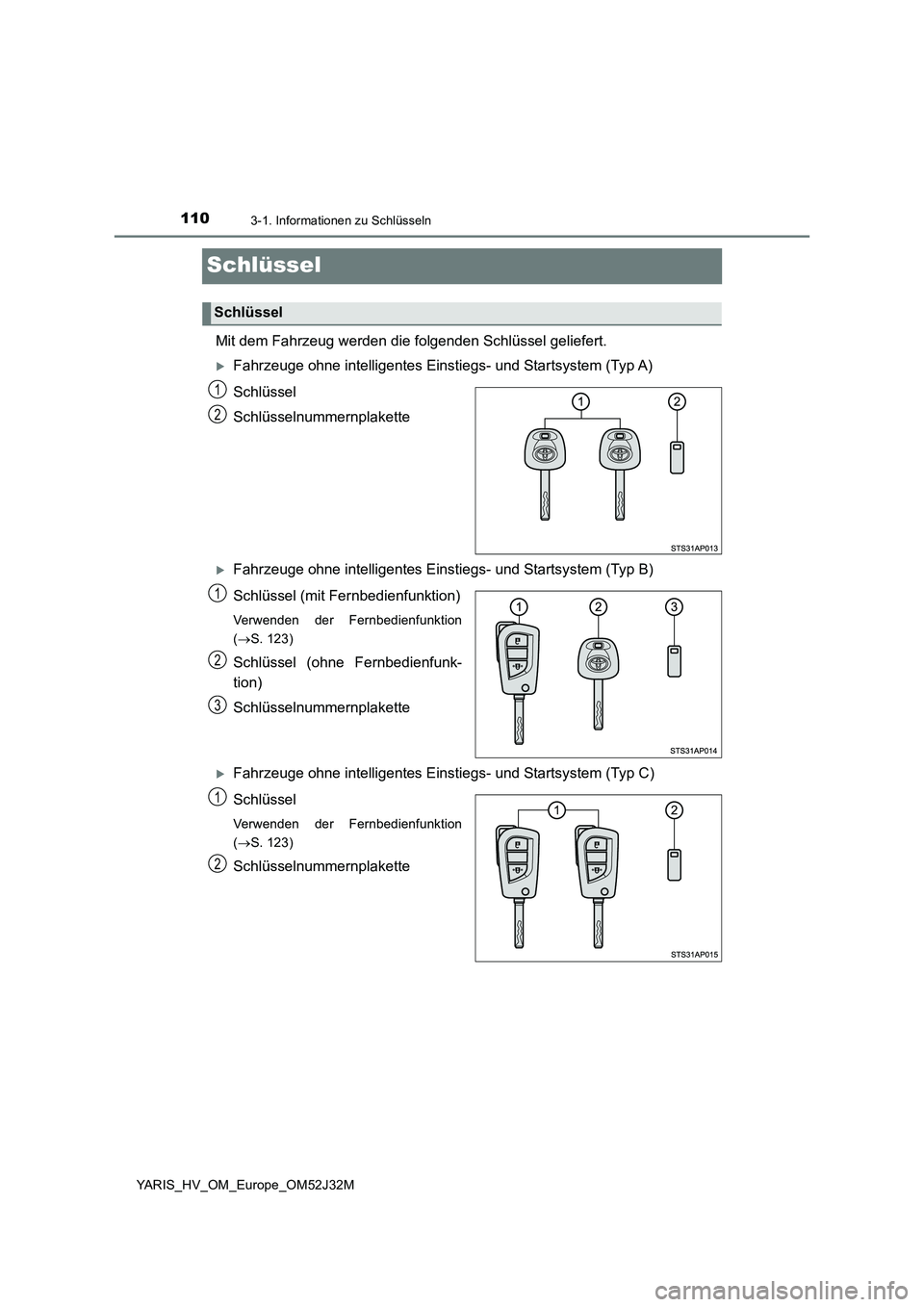

1103-1. Informationen zu Schlüsseln
YARIS_HV_OM_Europe_OM52J32M
Schlüssel
Mit dem Fahrzeug werden die folgenden Schlüssel geliefert.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ A)
Schlüssel
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ B)
Schlüssel (mit Fernbedienfunktion)
Verwenden der Fernbedienfunktion
( S. 123)
Schlüssel (ohne Fernbedienfunk-
tion)
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ C)
Schlüssel
Verwenden der Fernbedienfunktion
( S. 123)
Schlüsselnummernplakette
Schlüssel
1
2
1
2
3
1
2
