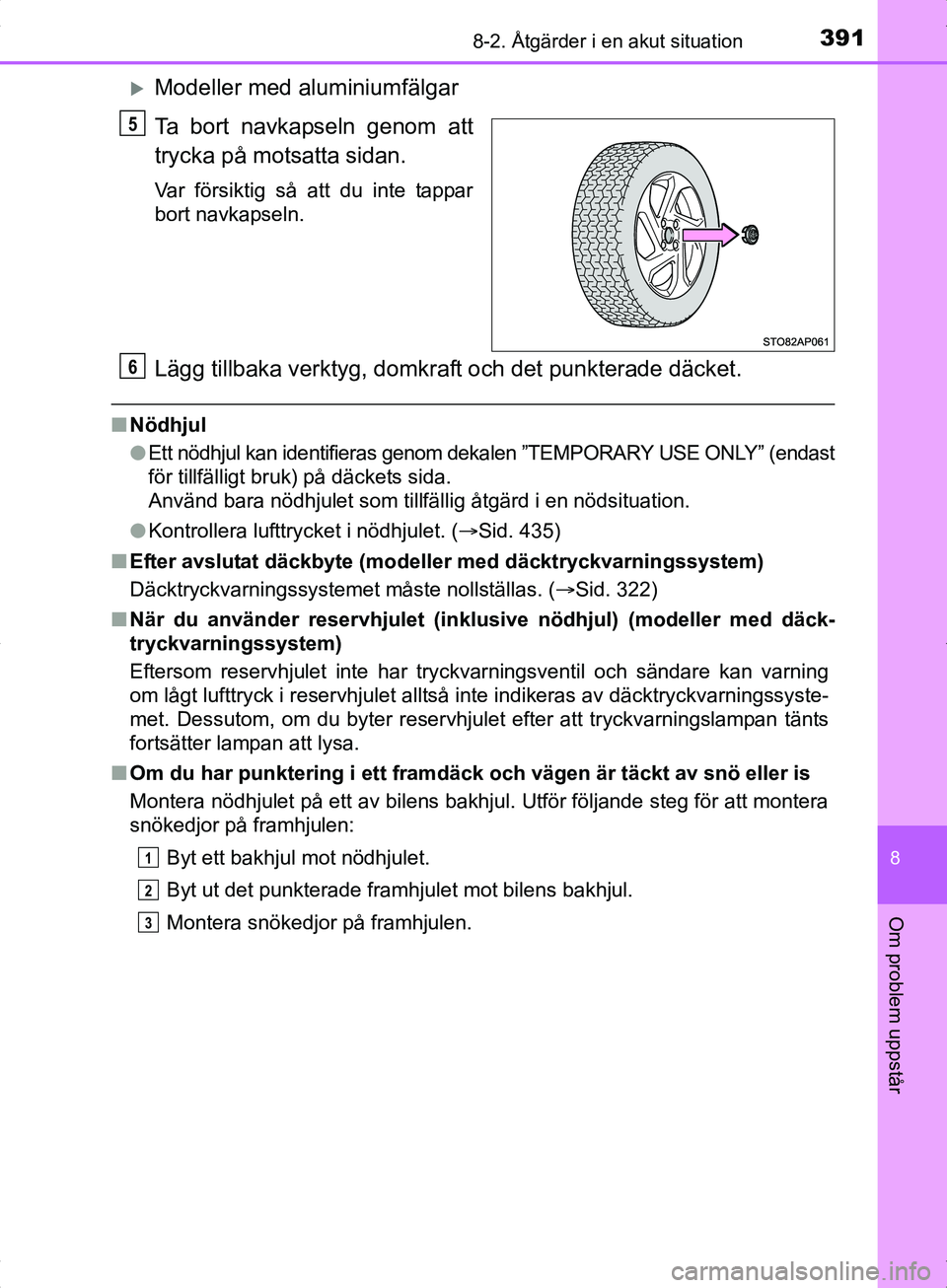

3918-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
Modeller med aluminiumfälgar
Ta bort navkapseln genom att
trycka på motsatta sidan.
Var försiktig så att du inte tappar
bort navkapseln.
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
nNödhjul
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY” (endast
för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet. ( Sid. 435)
n Efter avslutat däckbyte (modell er med däcktryckvarningssystem)
Däcktryckvarningssystemet måste nollställas. ( Sid. 322)
n När du använder reservhjulet (inklu sive nödhjul) (modeller med däck-
tryckvarningssystem)
Eftersom reservhjulet inte har tryckvarningsventil och sändare kan varning
om lågt lufttryck i reservhjulet alltså inte indikeras av däcktryckvarningssyste-
met. Dessutom, om du byter reservhjulet efter att tryckvarningslampan tänts
fortsätter lampan att lysa.
n Om du har punktering i ett framdäck och vägen är täckt av snö eller is
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
5
6
1
2
3
OM52J30SE.book Page 391 Friday, October 7, 2016 2:29 PM

3928-2. Åtgärder i en akut situation
OM52J30SE
VA R N I N G
nAnvända nödhjulet
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n Förvaring av nödhjul
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan nödhjulet och karossen.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstriang-
eln ligger säkert på sina platser i bilen så att de inte kan orsaka skador vid en
eventuell kollision eller hård inbromsning.
n När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kommer
eventuellt inte att fungera korrekt:
l ABS
l Bromsassistans
l VSC (i förekommande fall)
l TRC (i förekommande fall)
l Farthållare
l PCS (aktivt krockskyddssystem) (i förekommande fall)
l LDA (körfilsvarning) (i förekommande fall)
l Automatiskt helljus (i förekommande fall)
l
EPS (elektrisk servostyrning)
l Navigationssystem
n Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
OM52J30SE.book Page 392 Friday, October 7, 2016 2:29 PM

3938-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
OBSERVERA
nKör inte med ett punkterat däck
Fortsätt inte att köra med ett punkterat däck.
Även en kortare sträcka med ett punkterat däck kan skada däcket och fälgen
så att de inte går att reparera.
n Var försiktig vid körning över gupp när ett nödhjul är monterat på bilen
Bilen blir lägre vid körning med nödhjul jämfört med körning med standardhjul.
Var försiktig vid körning över ojämn vägbeläggning.
n Köra med snökedjor och nödhjul
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
n När du byter däck (modeller med däcktryckvarningssystem)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifikationer och utrustning när du tar
bort eller monterar fälgar, däck eller tryckvarningsventil och sändare, eftersom
tryckvarningsventilen och sändaren kan skadas om de inte hanteras på rätt
sätt.
OM52J30SE.book Page 393 Friday, October 7, 2016 2:29 PM

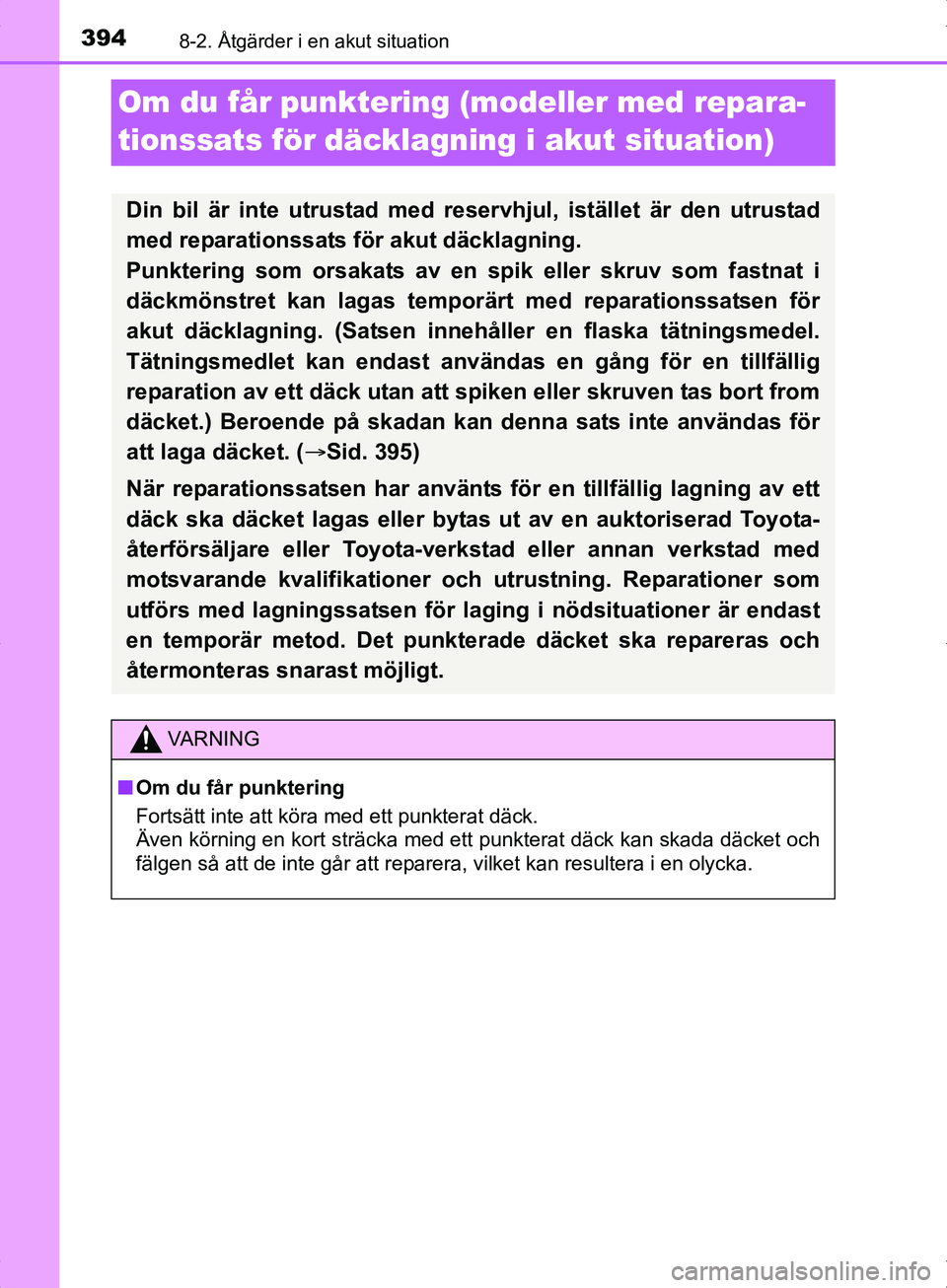

3948-2. Åtgärder i en akut situation
OM52J30SE
Om du får punktering (modeller med repara-
tionssats för däcklagning i akut situation)
Din bil är inte utrustad med reservhjul, istället är den utrustad
med reparationssats för akut däcklagning.
Punktering som orsakats av en spik eller skruv som fastnat i
däckmönstret kan lagas temporärt med reparationssatsen för
akut däcklagning. (Satsen innehåller en flaska tätningsmedel.
Tätningsmedlet kan endast anvä ndas en gång för en tillfällig
reparation av ett däck utan att spiken eller skruven tas bort from
däcket.) Beroende på skadan kan denna sats inte användas för
att laga däcket. ( Sid. 395)
När reparationssatsen har använts för en tillfällig lagning av ett
däck ska däcket lagas eller bytas ut av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer oc h utrustning. Reparationer som
utförs med lagningssatsen för laging i nödsituationer är endast
en temporär metod. Det punktera de däcket ska repareras och
återmonteras snarast möjligt.
VA R N I N G
n Om du får punktering
Fortsätt inte att köra med ett punkterat däck.
Även körning en kort sträcka med ett punkterat däck kan skada däcket och
fälgen så att de inte går att reparera, vilket kan resultera i en olycka.
OM52J30SE.book Page 394 Friday, October 7, 2016 2:29 PM

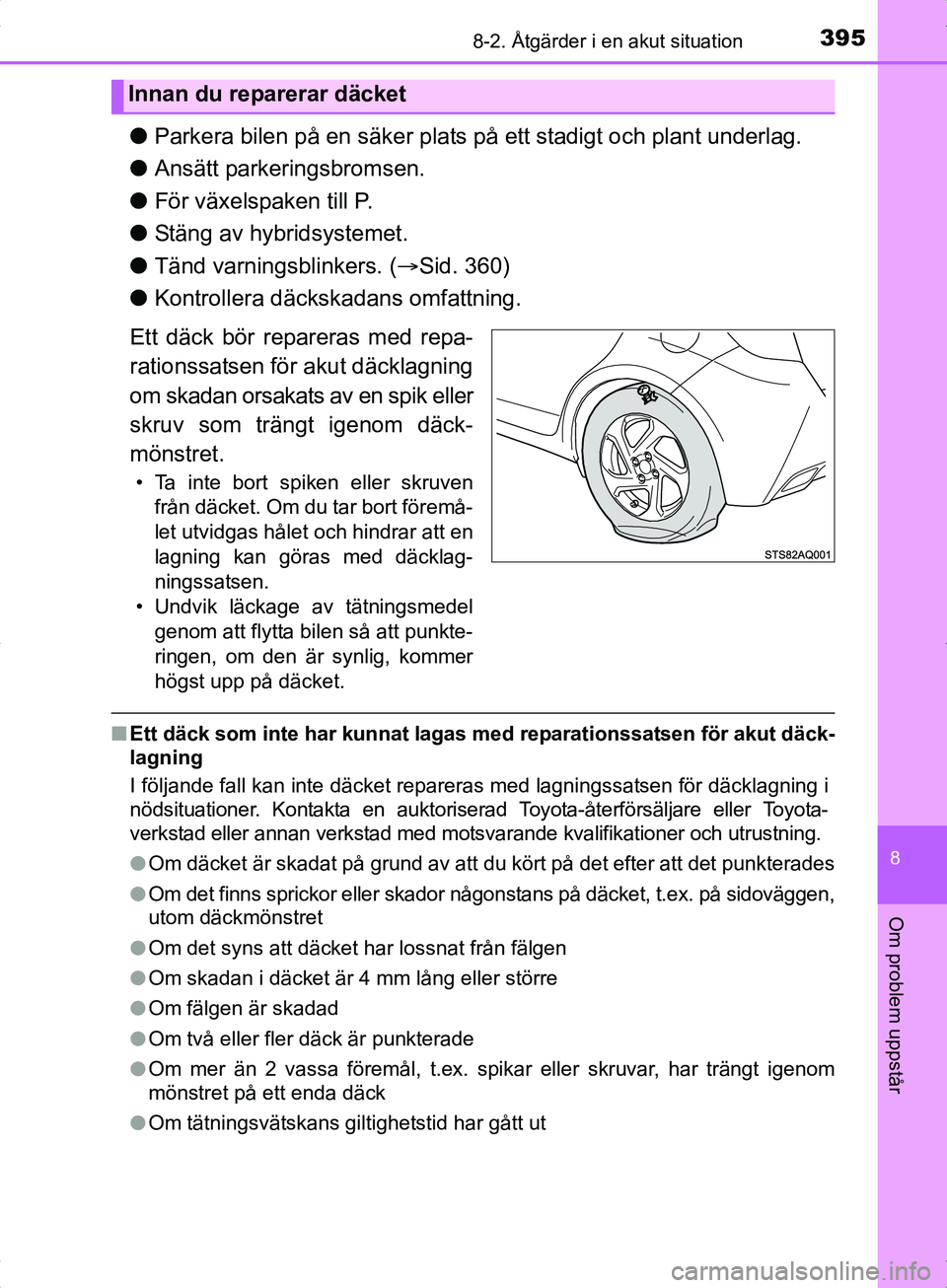

3958-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
lParkera bilen på en säker plats på ett stadigt och plant underlag.
l Ansätt parkeringsbromsen.
l För växelspaken till P.
l Stäng av hybridsystemet.
l Tänd varningsblinkers. ( Sid. 360)
l Kontrollera däckska dans omfattning.
Ett däck bör repareras med repa-
rationssatsen för akut däcklagning
om skadan orsakats av en spik eller
skruv som trängt igenom däck-
mönstret.
• Ta inte bort spiken eller skruven från däcket. Om du tar bort föremå-
let utvidgas hålet och hindrar att en
lagning kan göras med däcklag-
ningssatsen.
• Undvik läckage av tätningsmedel genom att flytta bilen så att punkte-
ringen, om den är synlig, kommer
högst upp på däcket.
nEtt däck som inte har k unnat lagas med reparationssatsen för akut däck-
lagning
I följande fall kan inte däcket repareras med lagningssatsen för däcklagning i
nödsituationer. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Om däcket är skadat på grund av att du kört på det efter att det punkterades
l Om det finns sprickor eller skador någonstans på däcket, t.ex. på sidoväggen,
utom däckmönstret
l Om det syns att däcket har lossnat från fälgen
l Om skadan i däcket är 4 mm lång eller större
l Om fälgen är skadad
l Om två eller fler däck är punkterade
l Om mer än 2 vassa föremål, t.ex. spikar eller skruvar, har trängt igenom
mönstret på ett enda däck
l Om tätningsvätskans giltighetstid har gått ut
Innan du reparerar däcket
OM52J30SE.book Page 395 Friday, October 7, 2016 2:29 PM

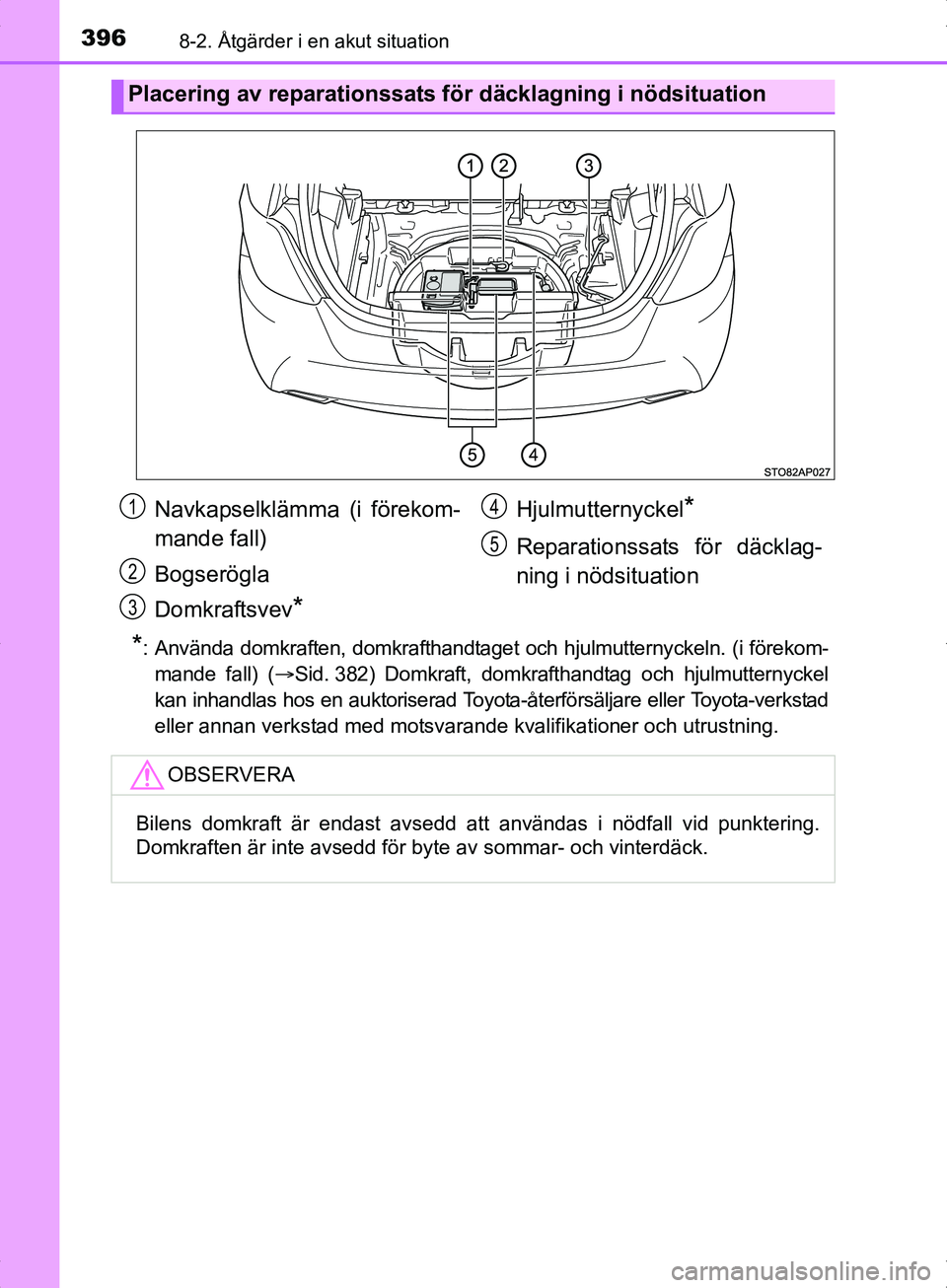

3968-2. Åtgärder i en akut situation
OM52J30SE
*: Använda domkraften, domkrafthandtaget och hjulmutternyckeln. (i förekom-mande fall) ( Sid. 382) Domkraft, domkrafthandtag och hjulmutternyckel
kan inhandlas hos en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Placering av reparationssats för däcklagning i nödsituation
Navkapselklämma (i förekom-
mande fall)
Bogserögla
Domkraftsvev
*
Hjulmutternyckel*
Reparationssats för däcklag-
ning i nödsituation
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
1
2
3
4
5
OM52J30SE.book Page 396 Friday, October 7, 2016 2:29 PM

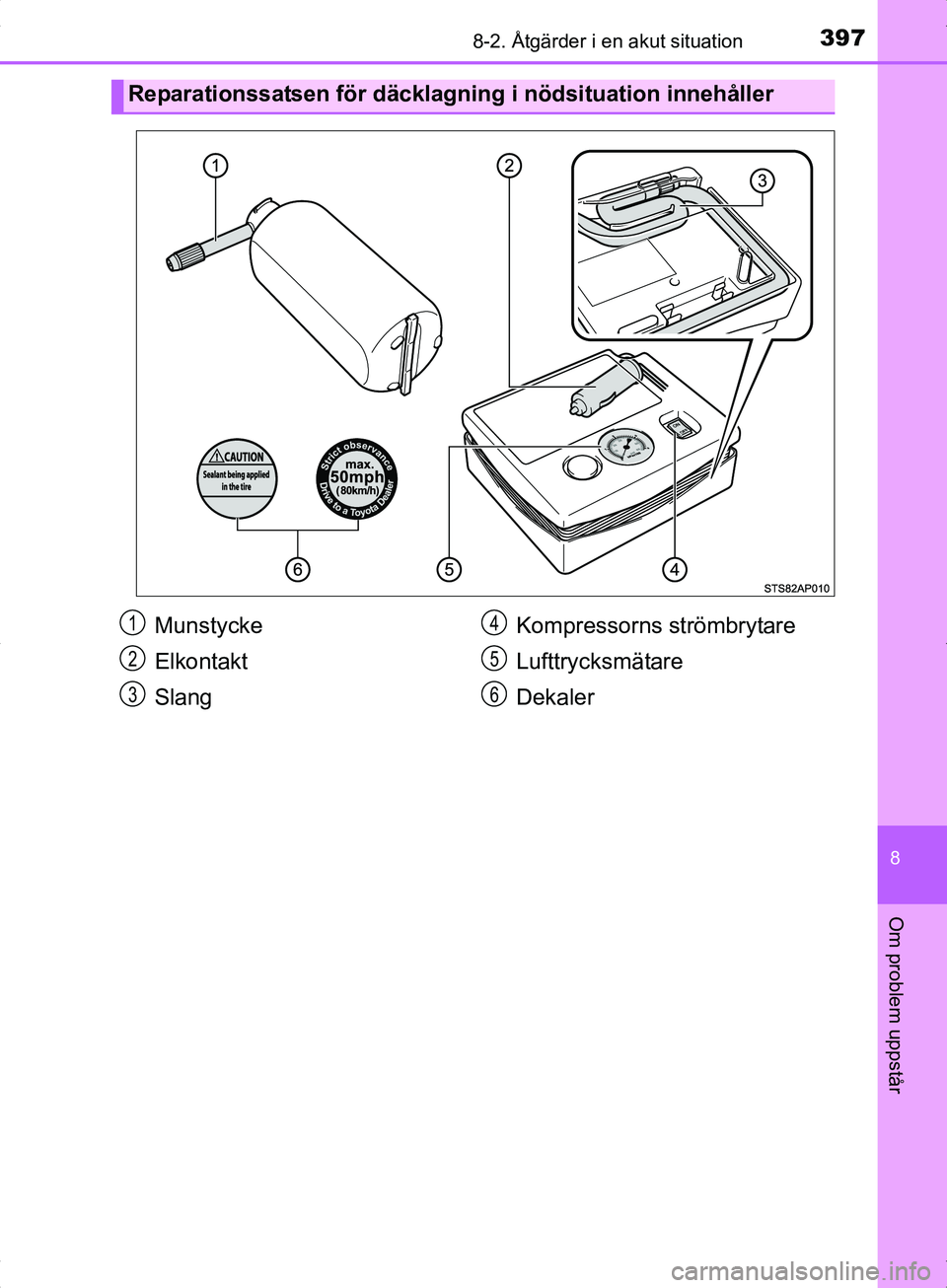

3978-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
Reparationssatsen för däcklagning i nödsituation innehåller
Munstycke
Elkontakt
Slang Kompressorns strömbrytare
Lufttrycksmätare
Dekaler1
2
3
4
5
6
OM52J30SE.book Page 397 Friday, October 7, 2016 2:29 PM

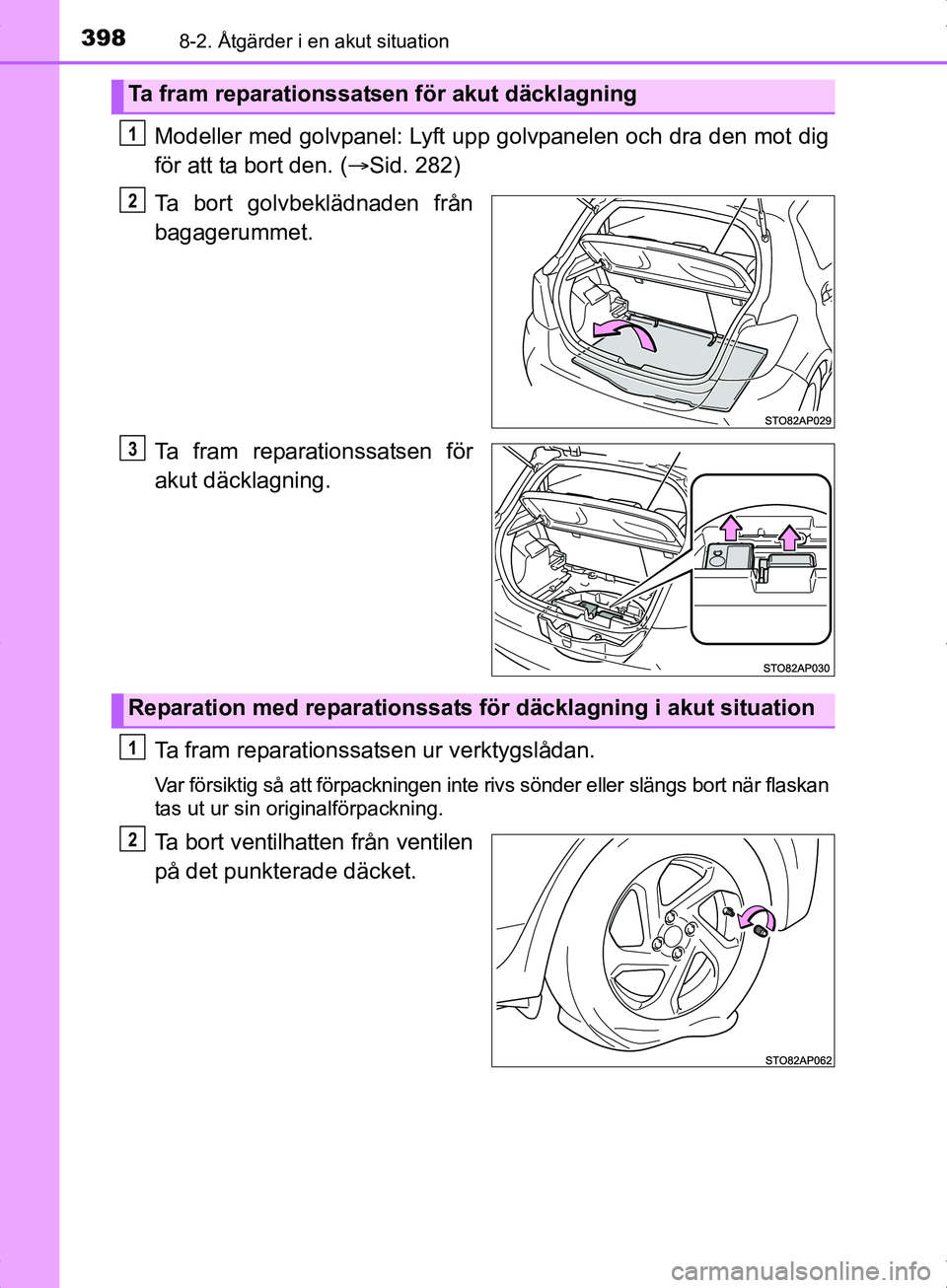

3988-2. Åtgärder i en akut situation
OM52J30SE
Modeller med golvpanel: Lyft upp golvpanelen och dra den mot dig
för att ta bort den. (Sid. 282)
Ta bort golvbeklädnaden från
bagagerummet.
Ta fram reparationssatsen för
akut däcklagning.
Ta fram reparationssatsen ur verktygslådan.
Var försiktig så att förpackningen inte rivs sönder eller slängs bort när flaskan
tas ut ur sin originalförpackning.
Ta bort ventilhatten från ventilen
på det punkterade däcket.
Ta fram reparationssatsen för akut däcklagning
1
2
3
Reparation med reparationssats fö r däcklagning i akut situation
1
2
OM52J30SE.book Page 398 Friday, October 7, 2016 2:29 PM

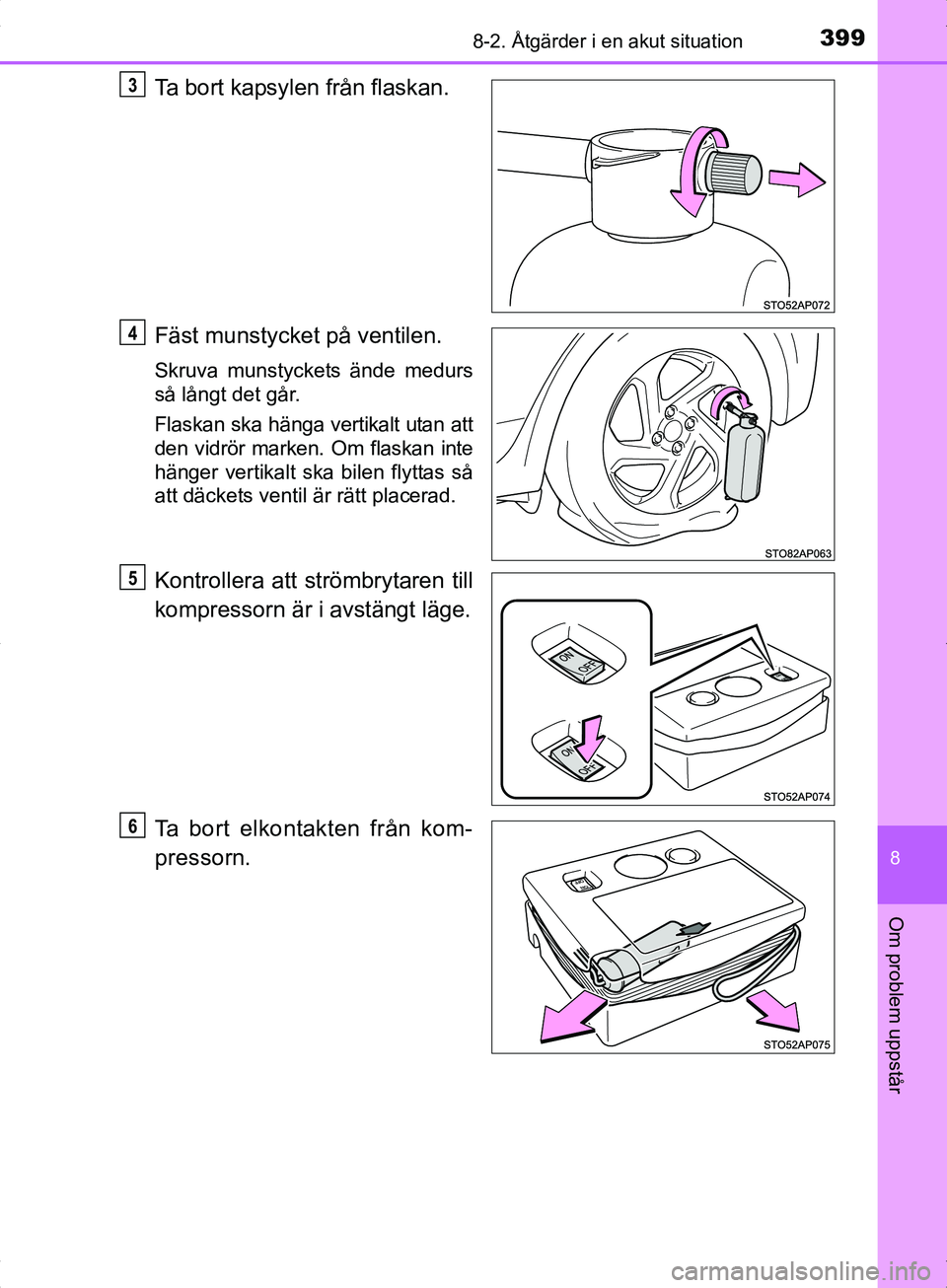

3998-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
Ta bort kapsylen från flaskan.
Fäst munstycket på ventilen.
Skruva munstyckets ände medurs
så långt det går.
Flaskan ska hänga vertikalt utan att
den vidrör marken. Om flaskan inte
hänger vertikalt ska bilen flyttas så
att däckets ventil är rätt placerad.
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort elkontakten från kom-
pressorn.
3
4
5
6
OM52J30SE.book Page 399 Friday, October 7, 2016 2:29 PM

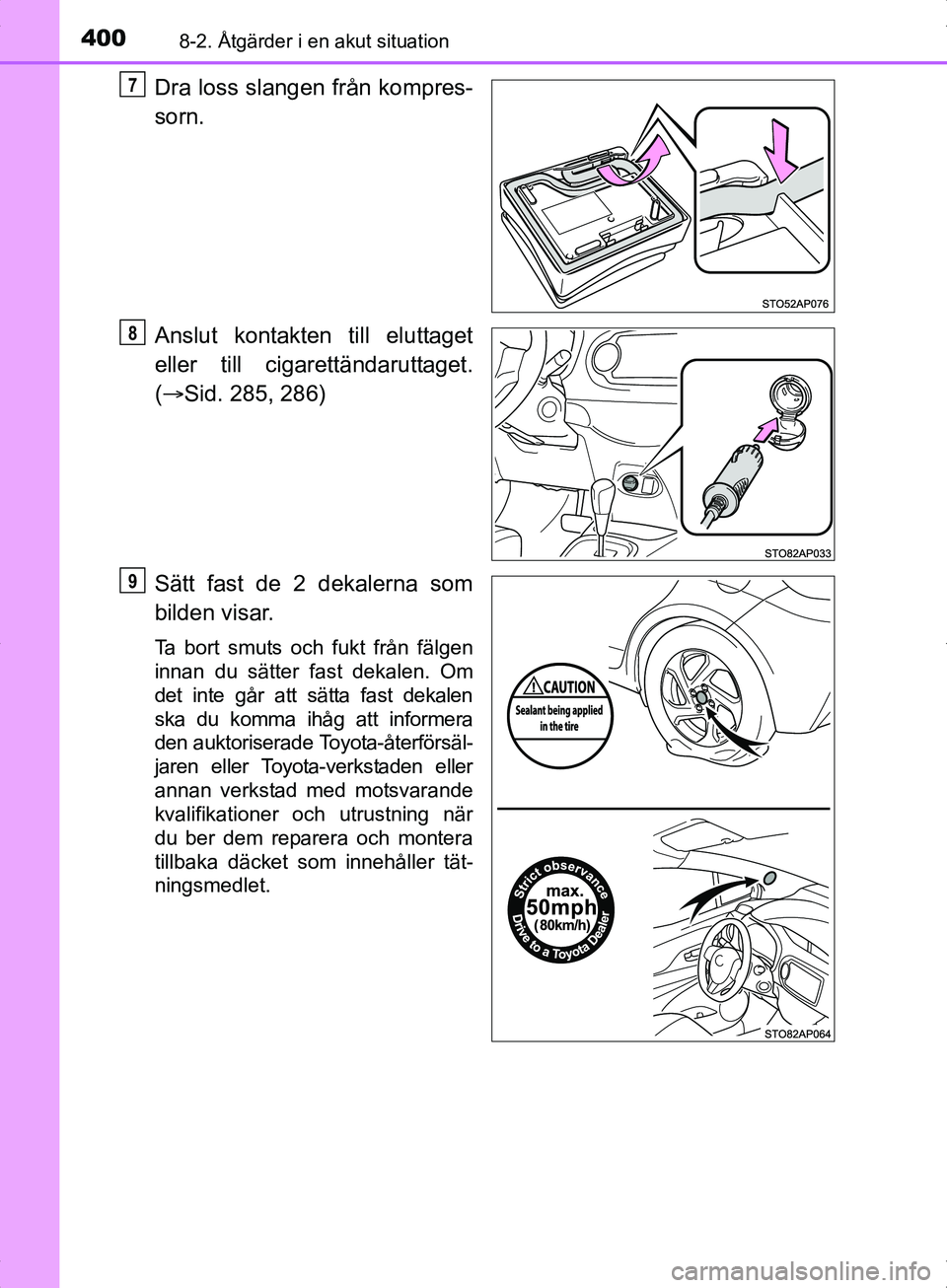

4008-2. Åtgärder i en akut situation
OM52J30SE
Dra loss slangen från kompres-
sorn.
Anslut kontakten till eluttaget
eller till cigarettändaruttaget.
( Sid. 285, 286)
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen. Om
det inte går att sätta fast dekalen
ska du komma ihåg att informera
den auktoriserade Toyota-återförsäl-
jaren eller Toyota-verkstaden eller
annan verkstad med motsvarande
kvalifikationer och utrustning när
du ber dem reparera och montera
tillbaka däcket som innehåller tät-
ningsmedlet.
7
8
9
