3818-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

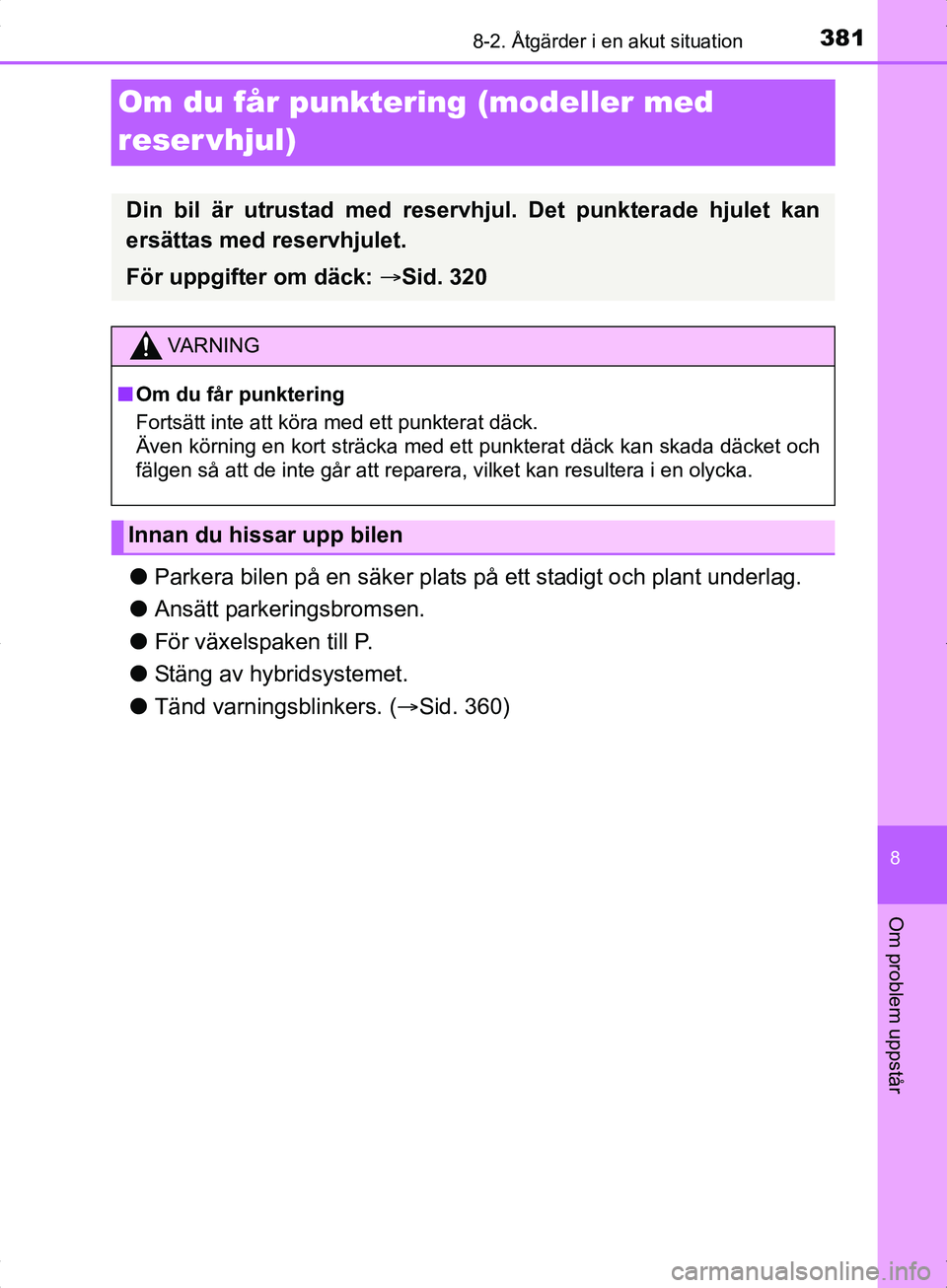

Om du får punktering (modeller med
reser vhjul)
lParkera bilen på en säker plats på ett stadigt och plant underlag.
l Ansätt parkeringsbromsen.
l För växelspaken till P.
l Stäng av hybridsystemet.
l Tänd varningsblinkers. ( Sid. 360)
Din bil är utrustad med reservh jul. Det punkterade hjulet kan
ersättas med reservhjulet.
För uppgifter om däck: Sid. 320
VA R N I N G
nOm du får punktering
Fortsätt inte att köra med ett punkterat däck.
Även körning en kort sträcka med ett punkterat däck kan skada däcket och
fälgen så att de inte går att reparera, vilket kan resultera i en olycka.
Innan du hissar upp bilen
OM52J30SE.book Page 381 Friday, October 7, 2016 2:29 PM

3828-2. Åtgärder i en akut situation
OM52J30SEn

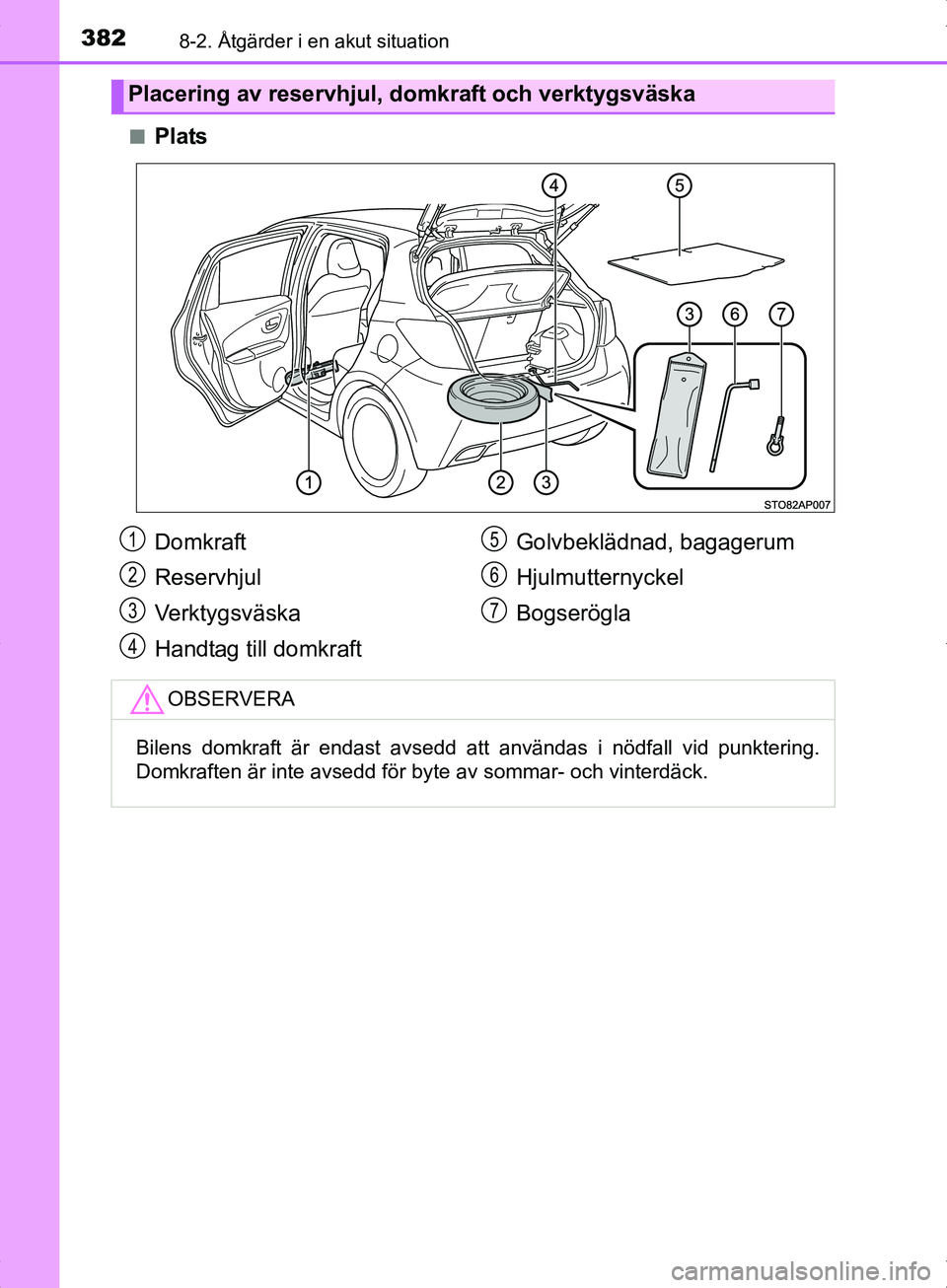

Plats
Placering av reservhjul, domkraft och verktygsväska
Domkraft
Reservhjul
Ve r k t y g s v ä s k a
Handtag till domkraft
Golvbeklädnad, bagagerum
Hjulmutternyckel
Bogserögla
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
1
2
3
4
5
6
7
OM52J30SE.book Page 382 Friday, October 7, 2016 2:29 PM

3838-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

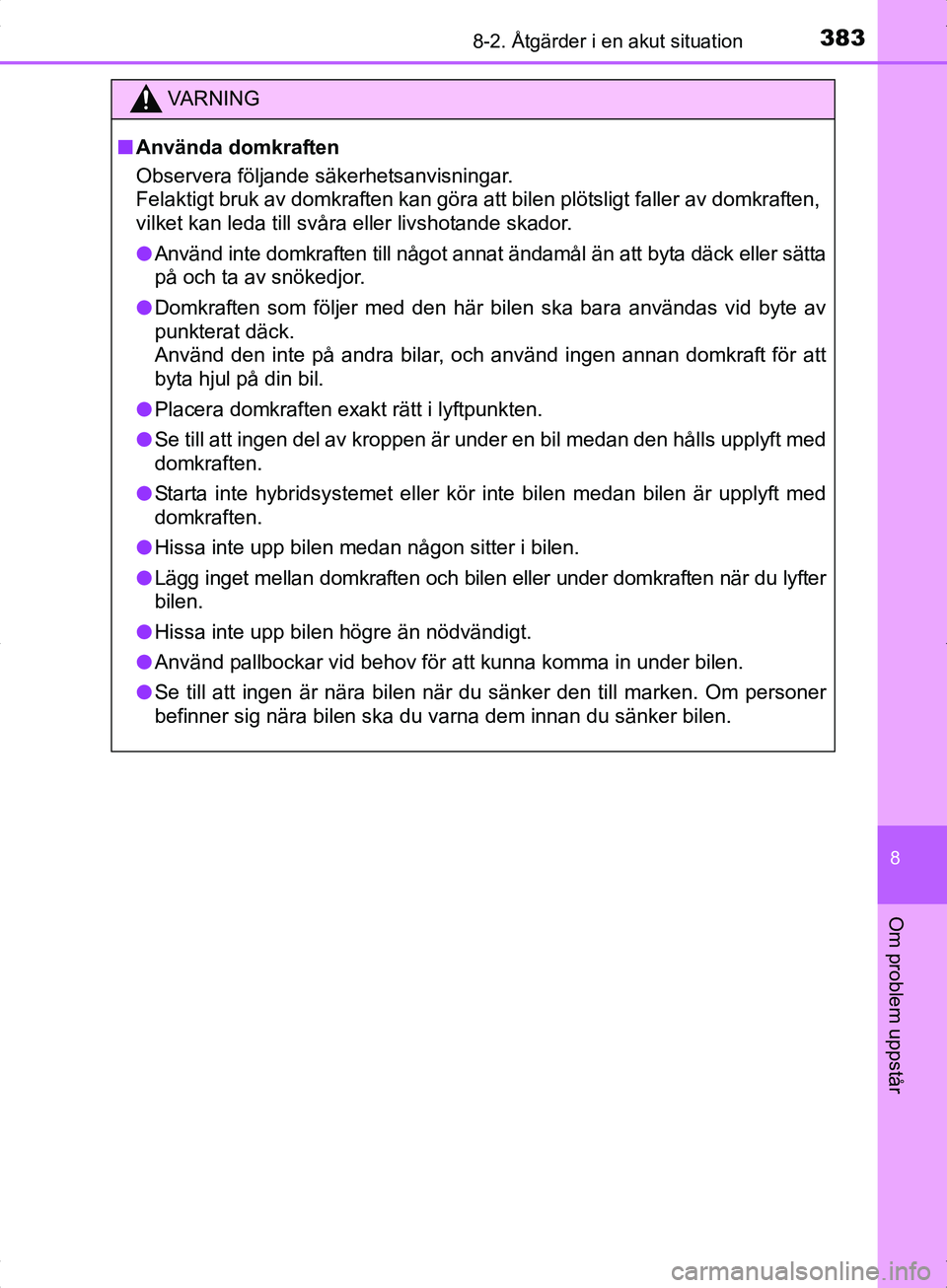

VA R N I N G
nAnvända domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller livshotande skador.
l Använd inte domkraften till något annat ändamål än att byta däck eller sätta
på och ta av snökedjor.
l Domkraften som följer med den här bilen ska bara användas vid byte av
punkterat däck.
Använd den inte på andra bilar, och använd ingen annan domkraft för att
byta hjul på din bil.
l Placera domkraften exakt rätt i lyftpunkten.
l Se till att ingen del av kroppen är under en bil medan den hålls upplyft med
domkraften.
l Starta inte hybridsystemet eller kör inte bilen medan bilen är upplyft med
domkraften.
l Hissa inte upp bilen medan någon sitter i bilen.
l Lägg inget mellan domkraften och bilen eller under domkraften när du lyfter
bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
l Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
OM52J30SE.book Page 383 Friday, October 7, 2016 2:29 PM

3848-2. Åtgärder i en akut situation
OM52J30SE

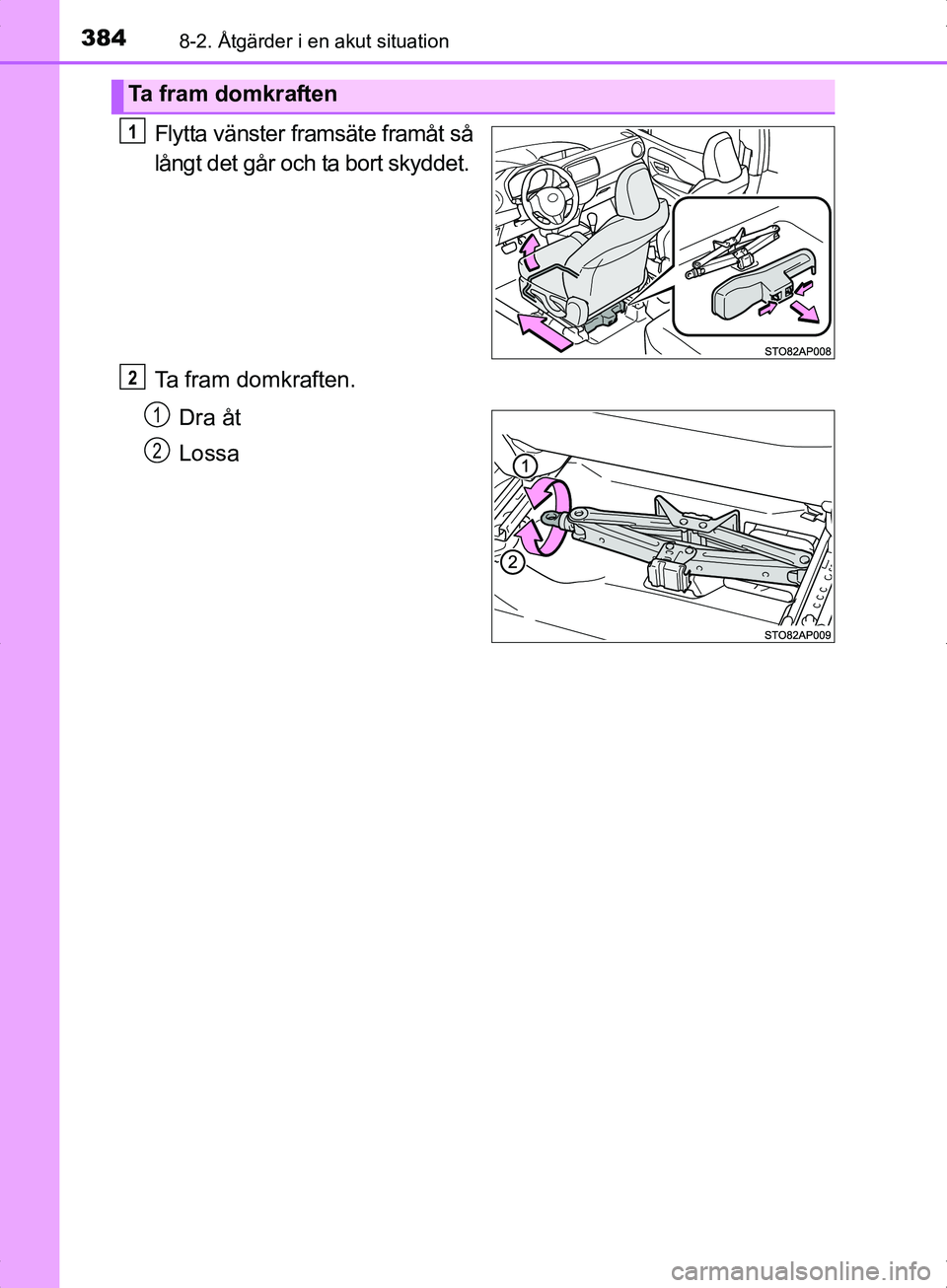

Flytta vänster framsäte framåt så
långt det går och ta bort skyddet.
Ta fram domkraften.Dra åt
Lossa
Ta fram domkraften
1
2
1
2
OM52J30SE.book Page 384 Friday, October 7, 2016 2:29 PM

3858-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

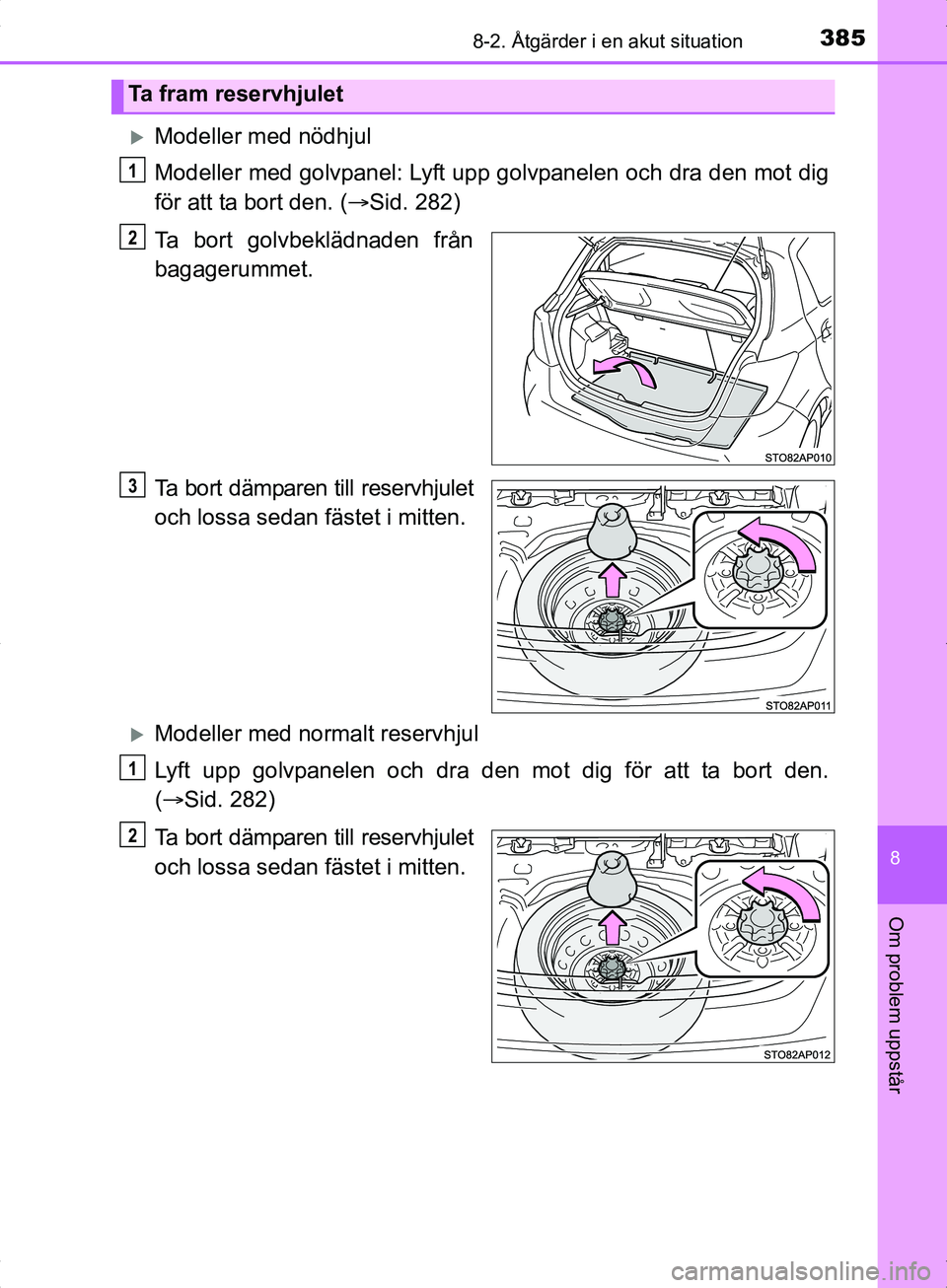

Modeller med nödhjul
Modeller med golvpanel: Lyft upp golvpanelen och dra den mot dig
för att ta bort den. (Sid. 282)
Ta bort golvbeklädnaden från
bagagerummet.
Ta bort dämparen till reservhjulet
och lossa sedan fästet i mitten.
Modeller med normalt reservhjul
Lyft upp golvpanelen och dra den mot dig för att ta bort den.
(  Sid. 282)
Ta bort dämparen till reservhjulet
och lossa sedan fästet i mitten.
Ta fram reservhjulet
1
2
3
1
2
OM52J30SE.book Page 385 Friday, October 7, 2016 2:29 PM

3868-2. Åtgärder i en akut situation
OM52J30SE

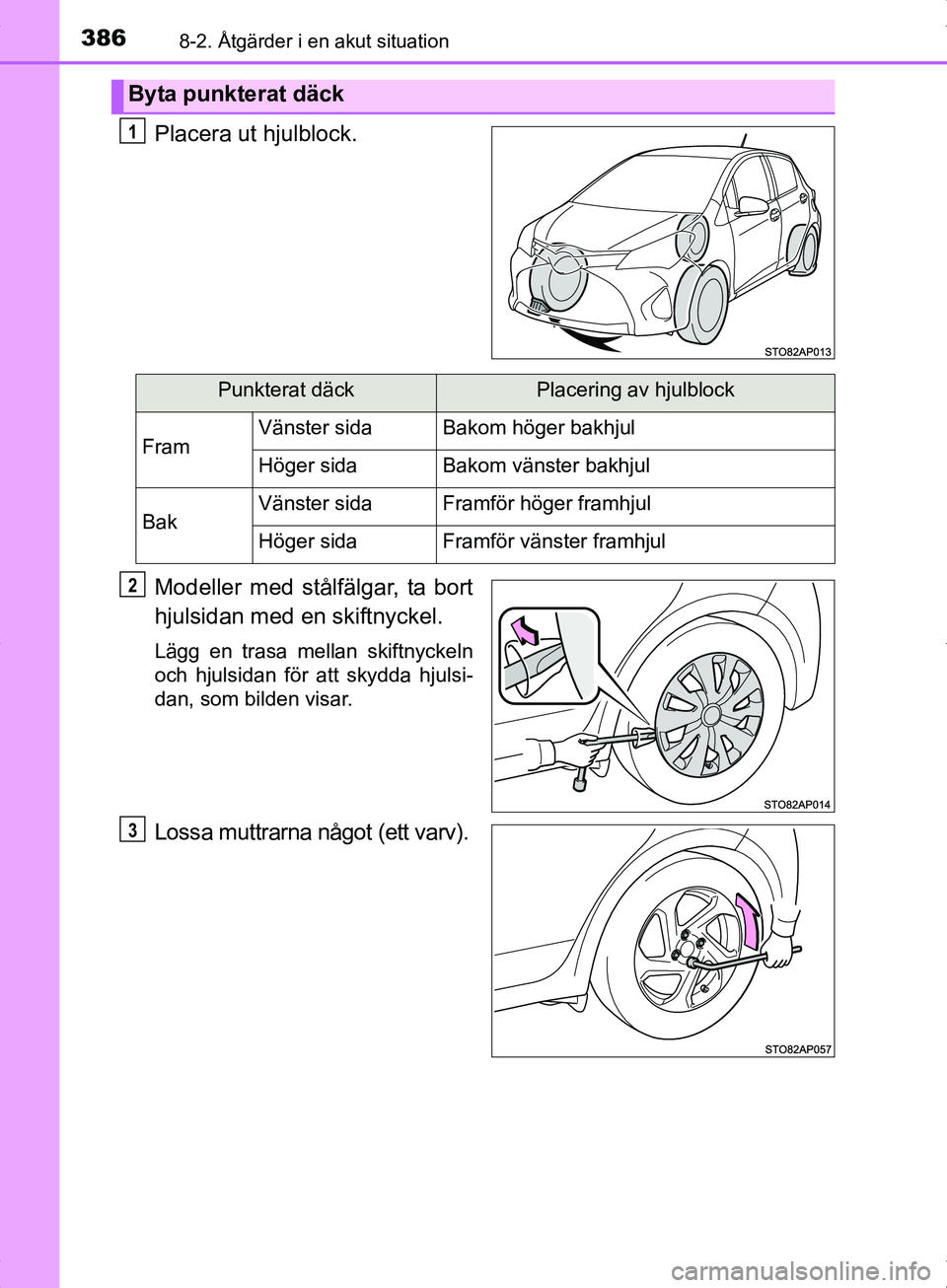

Placera ut hjulblock.
Modeller med stålfälgar, ta bort
hjulsidan med en skiftnyckel.
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Lossa muttrarna något (ett varv).
Byta punkterat däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM52J30SE.book Page 386 Friday, October 7, 2016 2:29 PM

3878-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

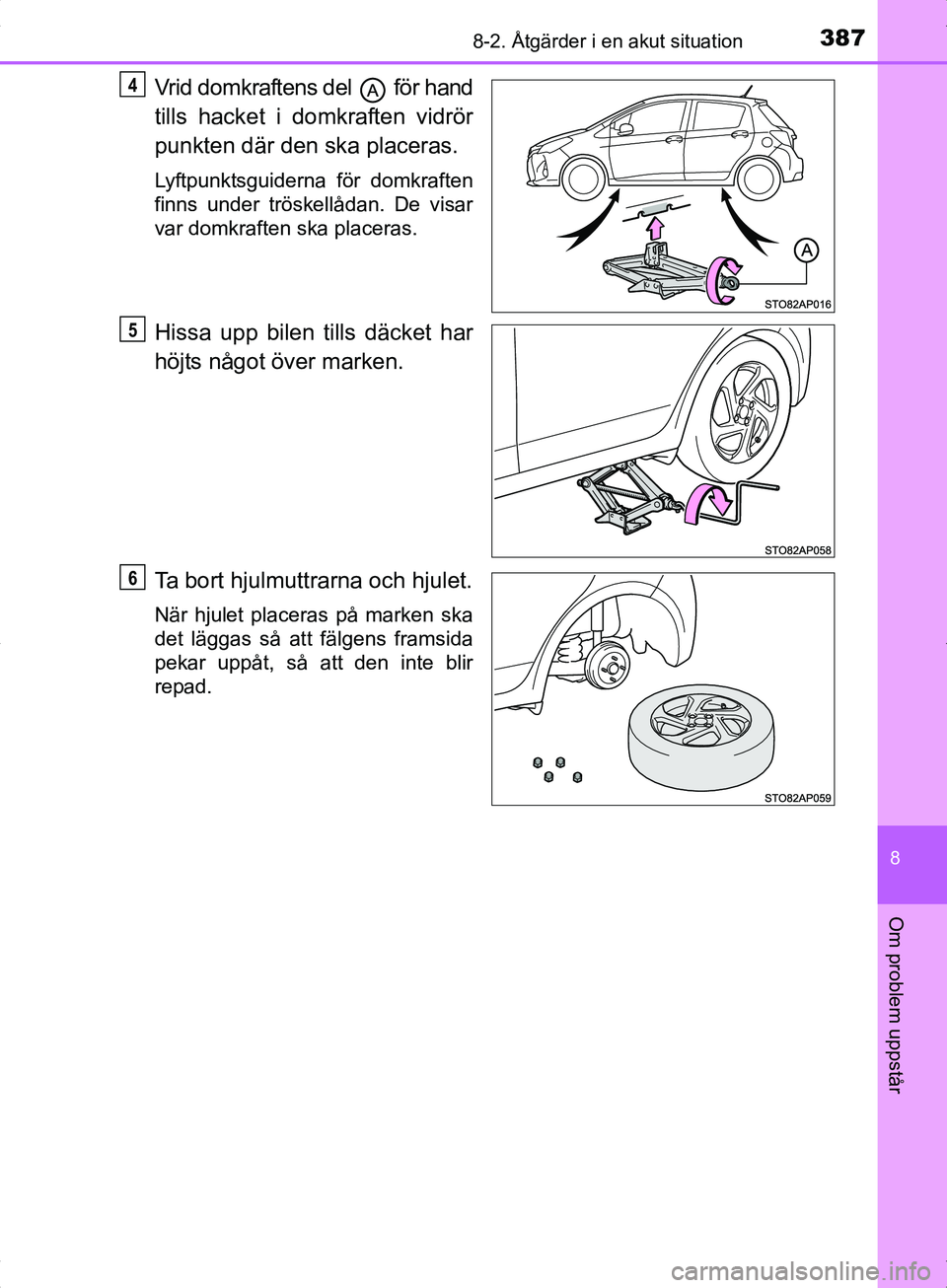

Vrid domkraftens del för hand
tills hacket i domkraften vidrör
punkten där den ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
4
5
6
OM52J30SE.book Page 387 Friday, October 7, 2016 2:29 PM

3888-2. Åtgärder i en akut situation
OM52J30SE

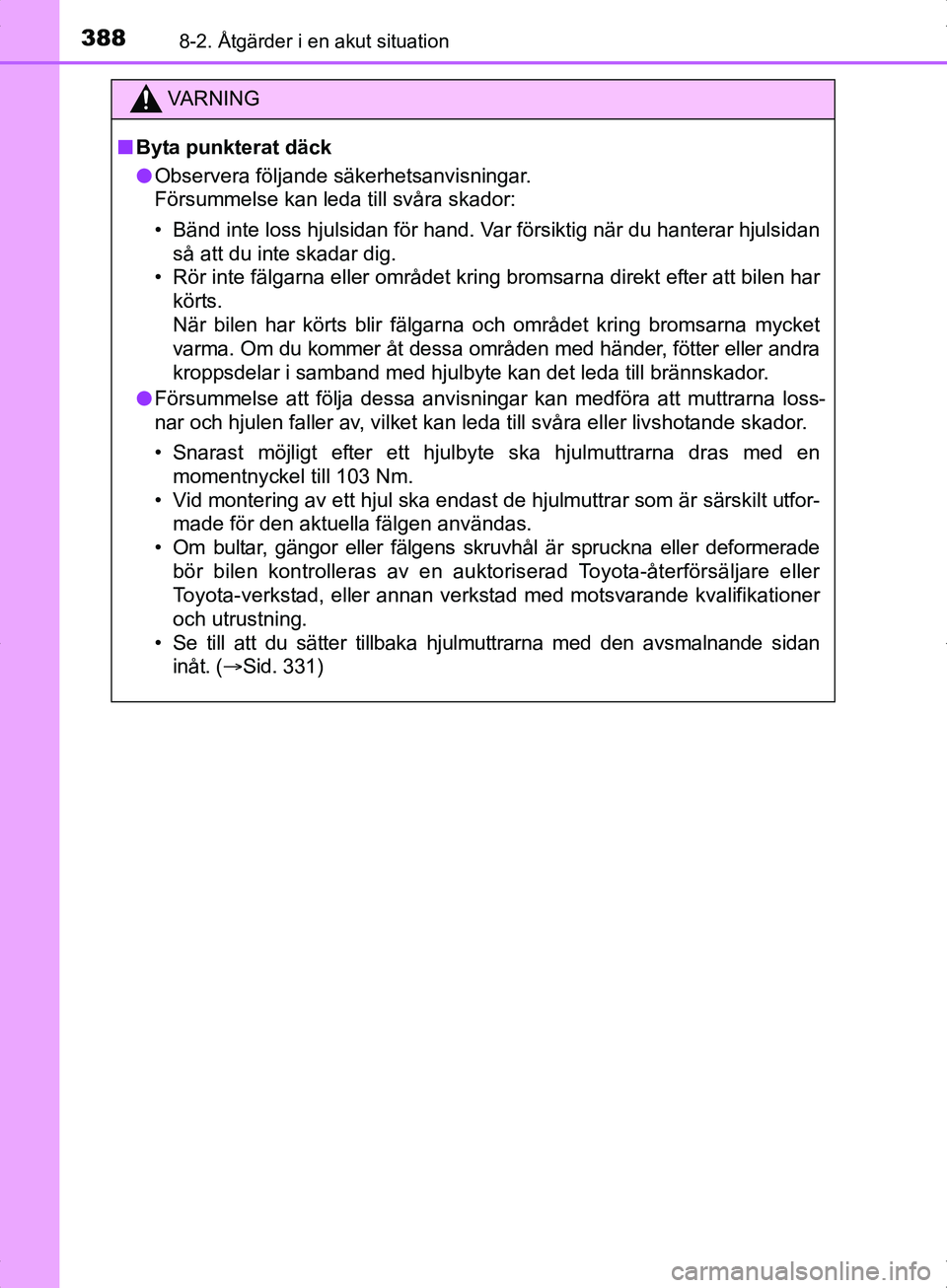

VA R N I N G
nByta punkterat däck
l Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador:
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan
så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade
bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. ( Sid. 331)
OM52J30SE.book Page 388 Friday, October 7, 2016 2:29 PM

3898-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

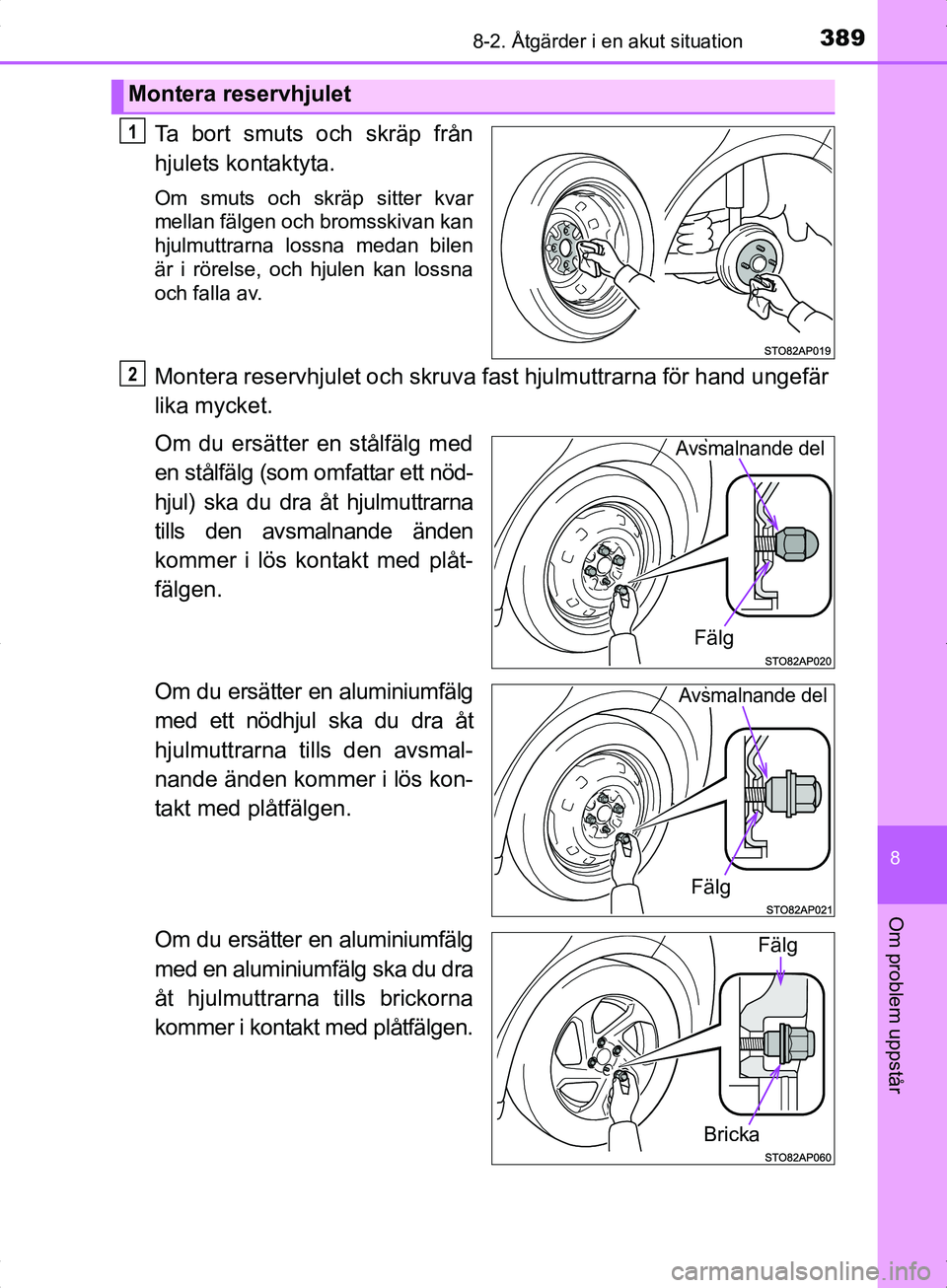

Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg (som omfattar ett nöd-
hjul) ska du dra åt hjulmuttrarna
tills den avsmalnande änden
kommer i lös kontakt med plåt-
fälgen.
Om du ersätter en aluminiumfälg
med ett nödhjul ska du dra åt
hjulmuttrarna tills den avsmal-
nande änden kommer i lös kon-
takt med plåtfälgen.
Om du ersätter en aluminiumfälg
med en aluminiumfälg ska du dra
åt hjulmuttrarna tills brickorna
kommer i kontakt med plåtfälgen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Avsmalnande del
Fälg
Fälg
Bricka
OM52J30SE.book Page 389 Friday, October 7, 2016 2:29 PM

3908-2. Åtgärder i en akut situation
OM52J30SE

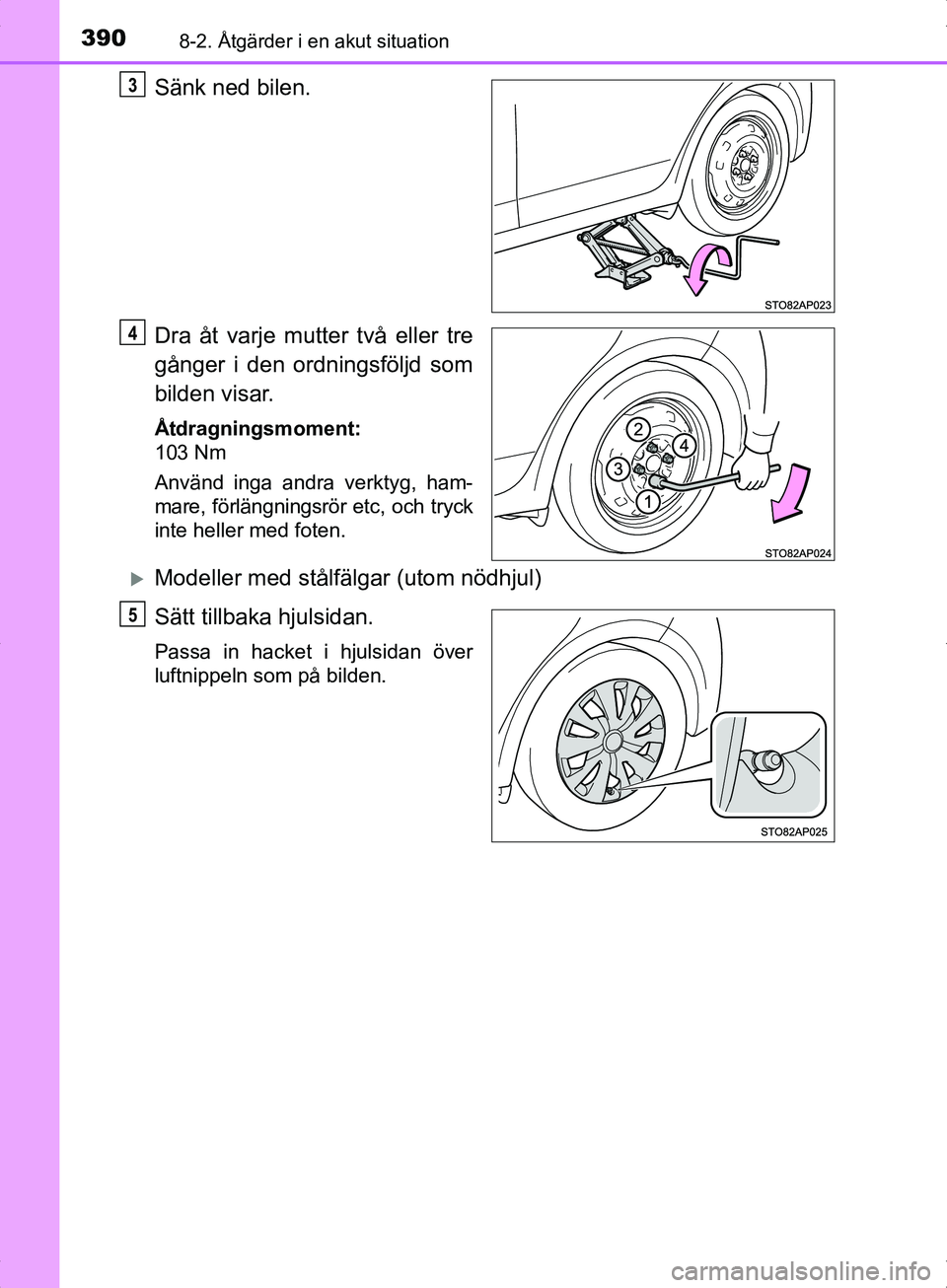

Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Använd inga andra verktyg, ham-
mare, förlängningsrör etc, och tryck
inte heller med foten.
Modeller med stålfälgar (utom nödhjul)
Sätt tillbaka hjulsidan.
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
3
4
5
