TOYOTA YARIS HYBRID 2017 Instrukcja obsługi (in Polish)

Wyjàç roz∏adowanà bateri´.
Nowà bateri´ w∏o˝yç biegunem
„+” do góry.
Bateria litowa CR2016 (wersje z mechanicznym kluczykiem) lub CR2032
(wersje z elektronicznym kluczykiem)
Baterie te sà do nabycia w autoryzowanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e u zegarmistrza bàdê w sklepie foto-
graficznym.
Zu˝ytà bateri´ nale˝y wymieniç na nowà tego samego typu lub zalecany
przez producenta samochodu zamiennik.
Zu˝ytych baterii nale˝y pozbyç si´ w sposób zgodny z przepisami.
Objawy roz∏adowania baterii
Roz∏adowanie baterii mogà sygnalizowaç nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicznego kluczyka (w niektórych wersjach)
oraz bezprzewodowego zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie371
7
Obs∏uga techniczna i konserwacja
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów i w razie po∏kni´cia przez dziecko
mogà spowodowaç zad∏awienie. Nale˝y je zabezpieczyç przed dost´pem
dzieci. Nieprzestrzeganie tych zasad mo˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
OSTRZE˚ENIE: W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO
TYPU BATERII ISTNIEJE RYZYKO JEJ EKSPLOZJI. ZU˚YTEJ BATERII
NALE˚Y POZBYå SI¢ ZGODNIE Z ZALECENIAMI.
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 371 (Black plate)

3727-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrzegaç
poni˝szych zaleceƒ:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 372 (Black plate)

Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mecha-
nicznym kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏à-
czony (wersje z elektronicznym kluczykiem).
Otworzyç skrzynk´ bezpieczników.
óKomora silnikowa: Skrzynki bezpieczników typu A i B
Skrzynka bezpieczników typu A
Wcisnàç zaczep i unoszàc do góry, zdjàç pokryw´.
Skrzynka bezpieczników typu B
Wcisnàç zaczep i unoszàc do góry, zdjàç pokryw´.
óDeska rozdzielcza (wersje z kierownicà po lewej stronie)
Zdjàç pokryw´.
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie373
7
Obs∏uga techniczna i konserwacja
Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 373 (Black plate)

óDeska rozdzielcza (wersje z kierownicà po prawej stronie)
Zdjàç os∏on´.
Nie nale˝y ciàgnàç os∏ony
z nadmiernà si∏à, poniewa˝
przymocowana jest ona do
lampki oÊwietlenia pod∏ogi.
Zdjàç pokryw´.
Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego
celu szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
3
3747-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 374 (Black plate)

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
óTyp AóTyp B
óTyp CóTyp D
óTyp EóTyp F
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie375
7
Obs∏uga techniczna i konserwacja
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 375 (Black plate)

óTyp G
Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 378)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
3767-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 376 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie377
7
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Skrzynka bezpieczników w pobli˝u sterownika mocy
Nigdy nie wolno sprawdzaç ani wymieniaç bezpieczników w pobli˝u ste-
rownika mocy, poniewa˝ w pobli˝u skrzynki bezpieczników znajdujà si´
cz´Êci i przewody pod wysokim napi´ciem.
Mo˝e to spowodowaç pora˝enie pràdem, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistyczne-
mu warsztatowi ustalenie i usuni´cie usterki.
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 377 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 473)
Z przodu
3787-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝a-
rówk´ wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
W celu uzyskania informacji dotyczàcych wymiany innych ˝arówek
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Przed wymianà ˝arówki

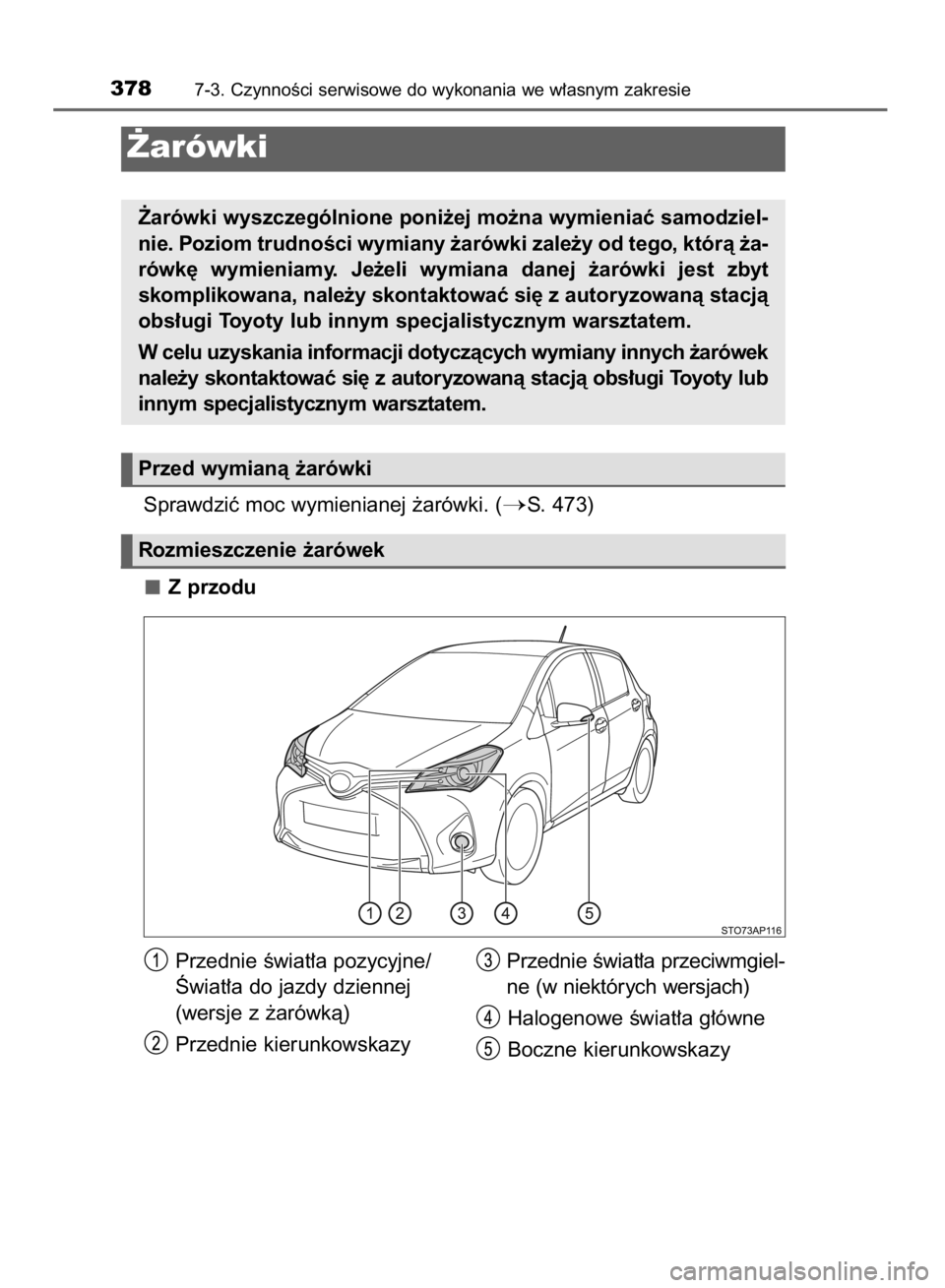

Rozmieszczenie ˝arówek
Przednie Êwiat∏a pozycyjne/
Âwiat∏a do jazdy dziennej
(wersje z ˝arówkà)
Przednie kierunkowskazyPrzednie Êwiat∏a przeciwmgiel-
ne (w niektórych wersjach)
Halogenowe Êwiat∏a g∏ówne
Boczne kierunkowskazy
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 378 (Black plate)

Z ty∏u
*1: Wersje z kierownicà po lewej stronie
*
2: Wersje z kierownicà po prawej stronie
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie379
7
Obs∏uga techniczna i konserwacja

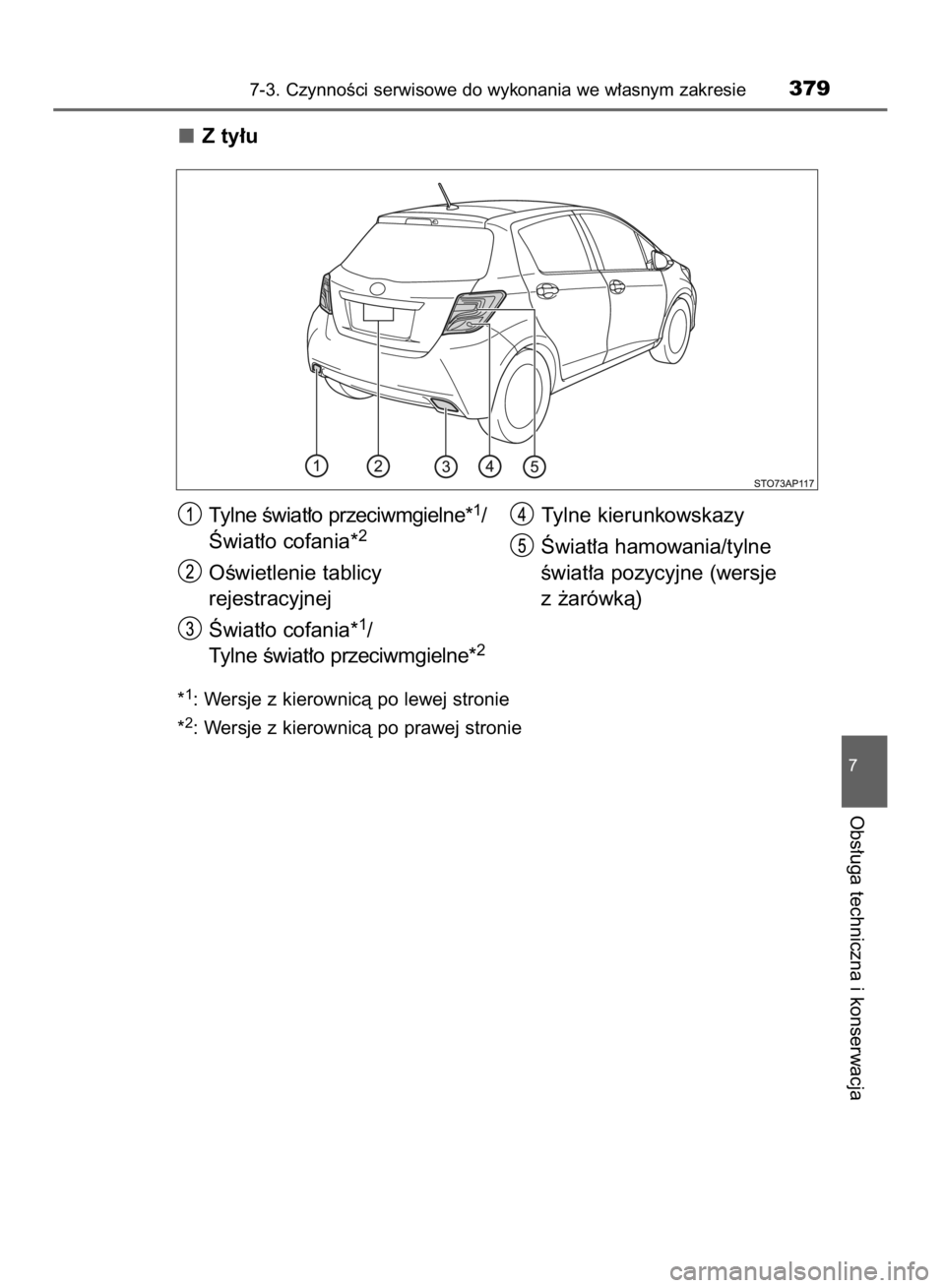

Tylne Êwiat∏o przeciwmgielne*1/
Âwiat∏o cofania*2
OÊwietlenie tablicy
rejestracyjnej
Âwiat∏o cofania*
1/
Tylne Êwiat∏o przeciwmgielne*2
Tylne kierunkowskazy
Âwiat∏a hamowania/tylne
Êwiat∏a pozycyjne (wersje
z ˝arówkà)
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 379 (Black plate)

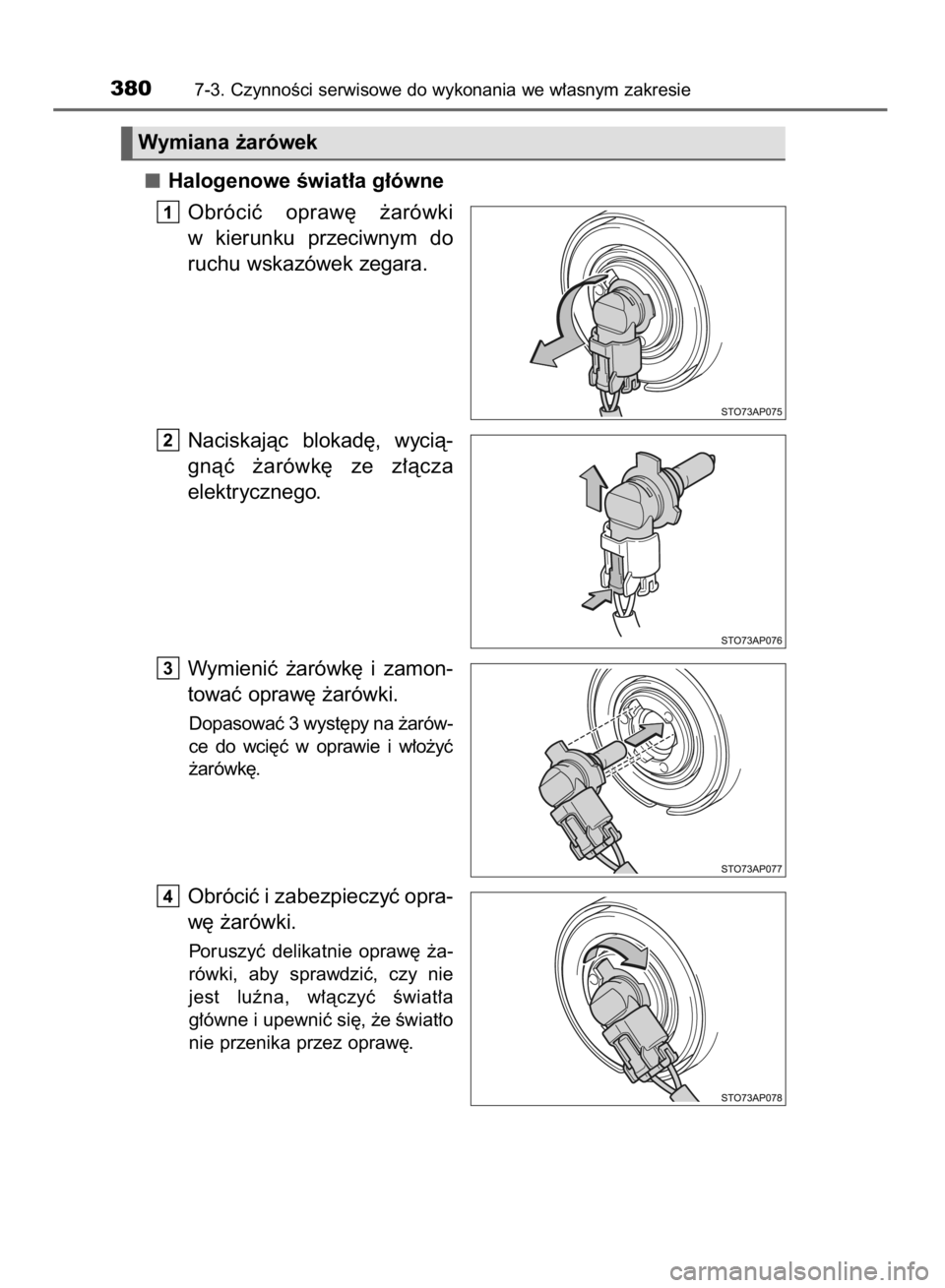

Halogenowe Êwiat∏a g∏ówne
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Naciskajàc blokad´, wycià-
gnàç ˝arówk´ ze z∏àcza
elektrycznego.
Wymieniç ˝arówk´ i zamon-
towaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy nie
jest luêna, w∏àczyç Êwiat∏a
g∏ówne i upewniç si´, ˝e Êwiat∏o
nie przenika przez opraw´.
4
3
2
1
3807-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
20 YARIS HV OM52G76E 5/4/16 10:08 AM Page 380 (Black plate)
