3417-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

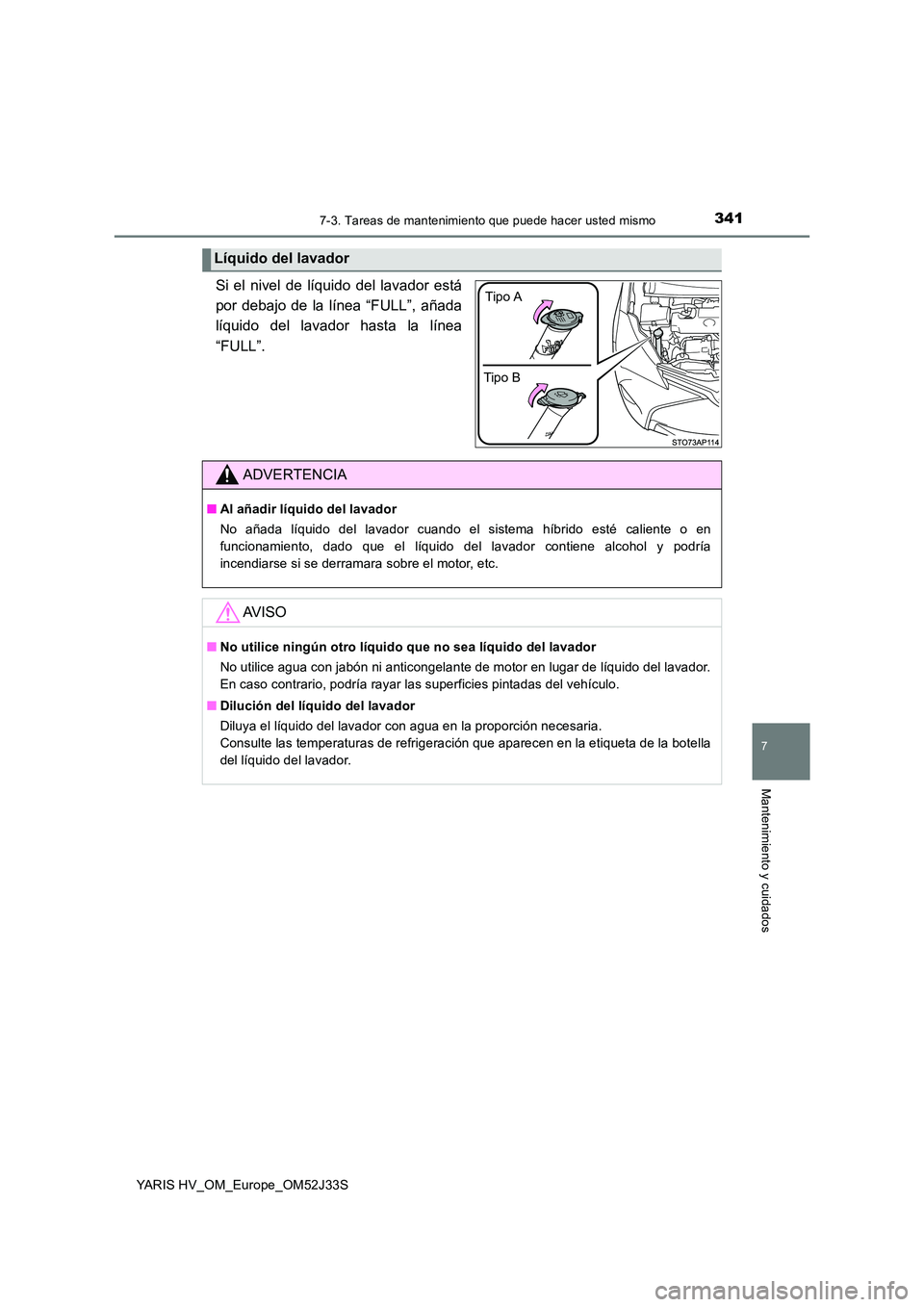

Si el nivel de líquido del lavador está
por debajo de la línea “FULL”, añada
líquido del lavador hasta la línea
“FULL”.
Líquido del lavador
Tipo B
Tipo A
ADVERTENCIA
■ Al añadir líquido del lavador
No añada líquido del lavador cuando el sistema híbrido esté caliente o en
funcionamiento, dado que el líquido del lavador contiene alcohol y podría
incendiarse si se derramara sobre el motor, etc.
AV I S O
■ No utilice ningún otro líquido que no sea líquido del lavador
No utilice agua con jabón ni anticongelante de motor en lugar de líquido del lavador.
En caso contrario, podría rayar las superficies pintadas del vehículo.
■ Dilución del líquido del lavador
Diluya el líquido del lavador con agua en la proporción necesaria.
Consulte las temperaturas de refrigeración que aparecen en la etiqueta de la botella
del líquido del lavador.

3427-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

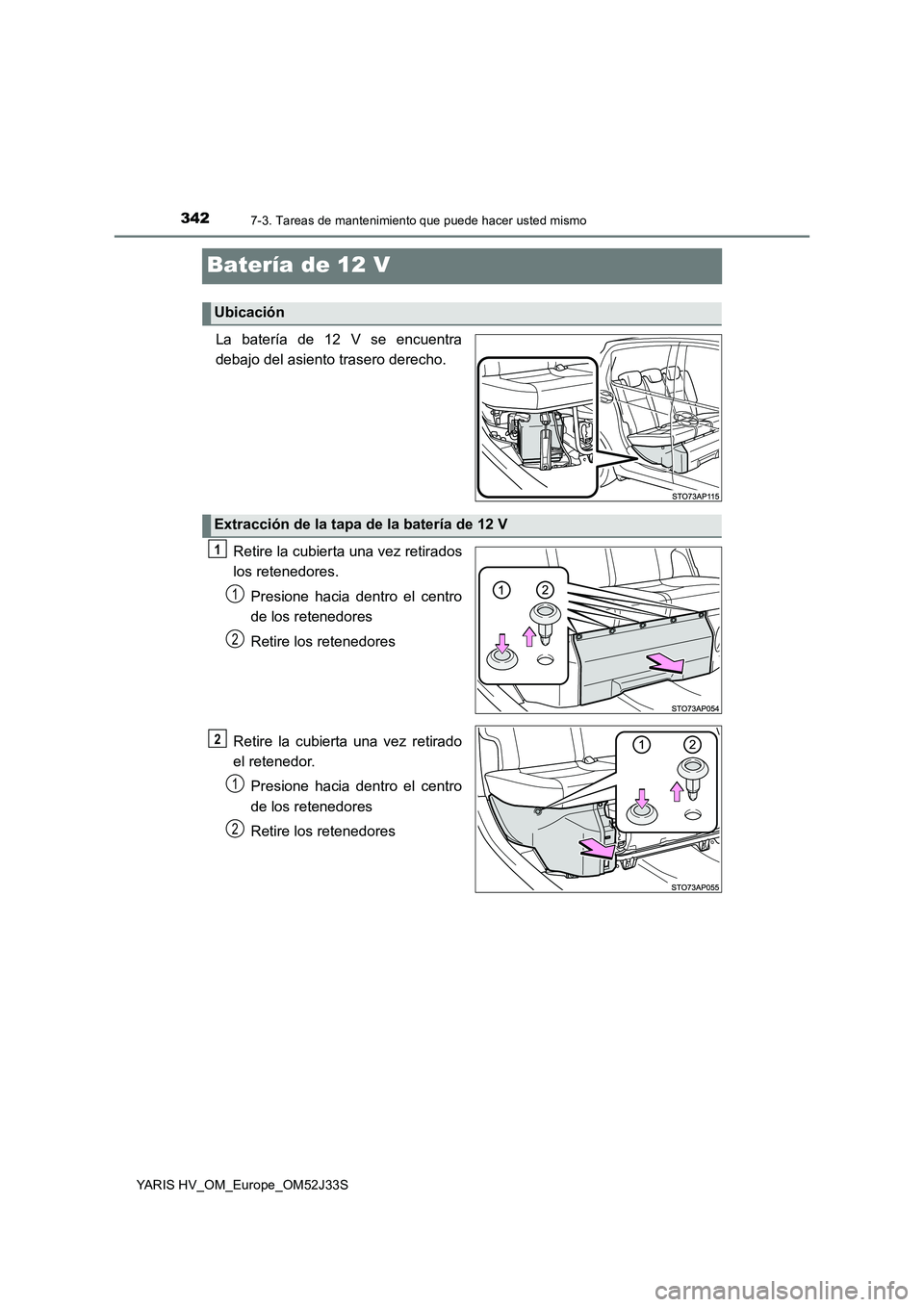

Batería de 12 V
La batería de 12 V se encuentra
debajo del asiento trasero derecho.
Retire la cubierta una vez retirados
los retenedores.
Presione hacia dentro el centro
de los retenedores
Retire los retenedores
Retire la cubierta una vez retirado
el retenedor.
Presione hacia dentro el centro
de los retenedores
Retire los retenedores
Ubicación
Extracción de la tapa de la batería de 12 V
1
1
2
2
1
2

3437-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

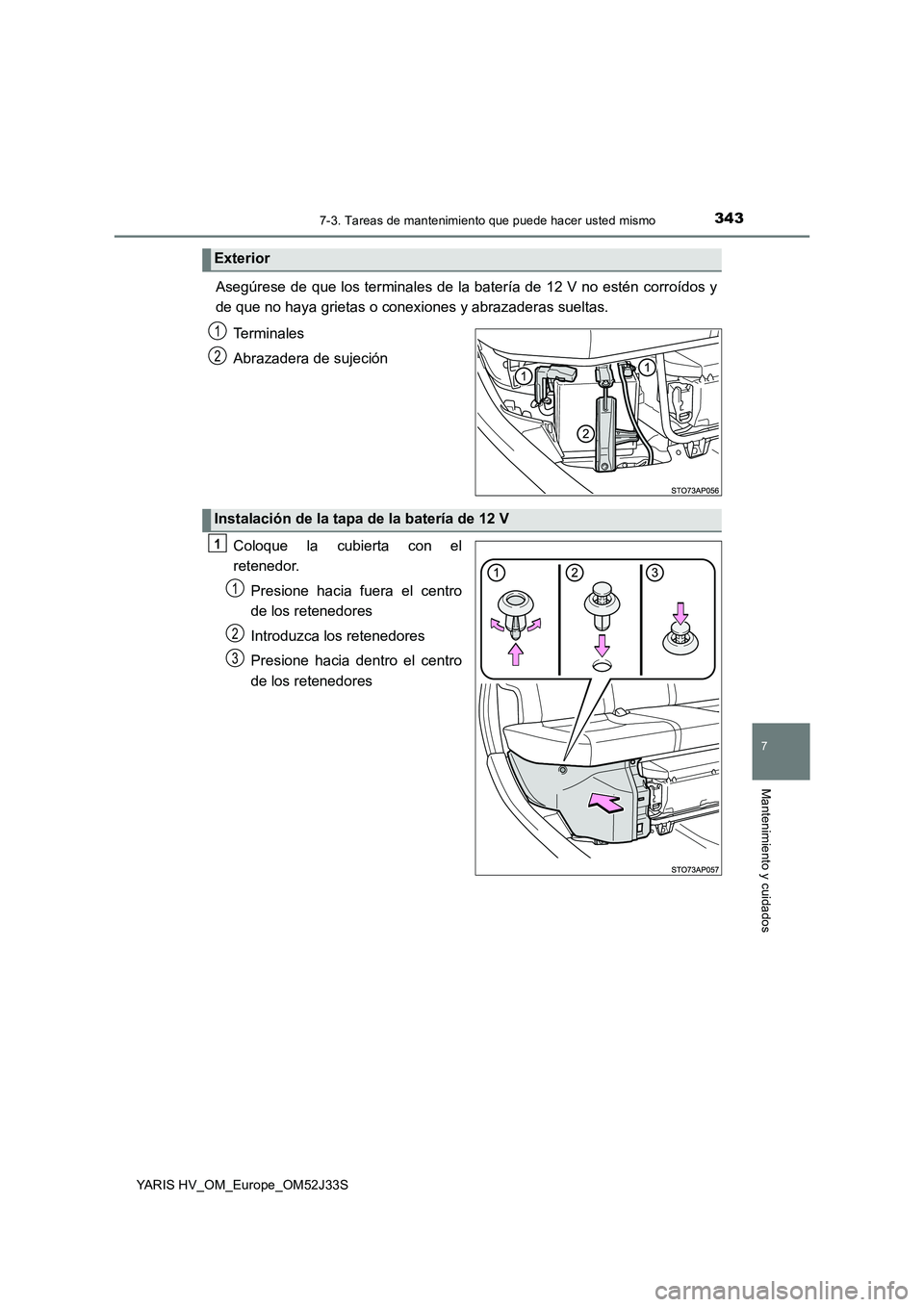

Asegúrese de que los terminales de la batería de 12 V no estén corroídos y
de que no haya grietas o conexiones y abrazaderas sueltas.
Terminales
Abrazadera de sujeción
Coloque la cubierta con el
retenedor.
Presione hacia fuera el centro
de los retenedores
Introduzca los retenedores
Presione hacia dentro el centro
de los retenedores
Exterior
1
2
Instalación de la tapa de la batería de 12 V
1
1
2
3

3447-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

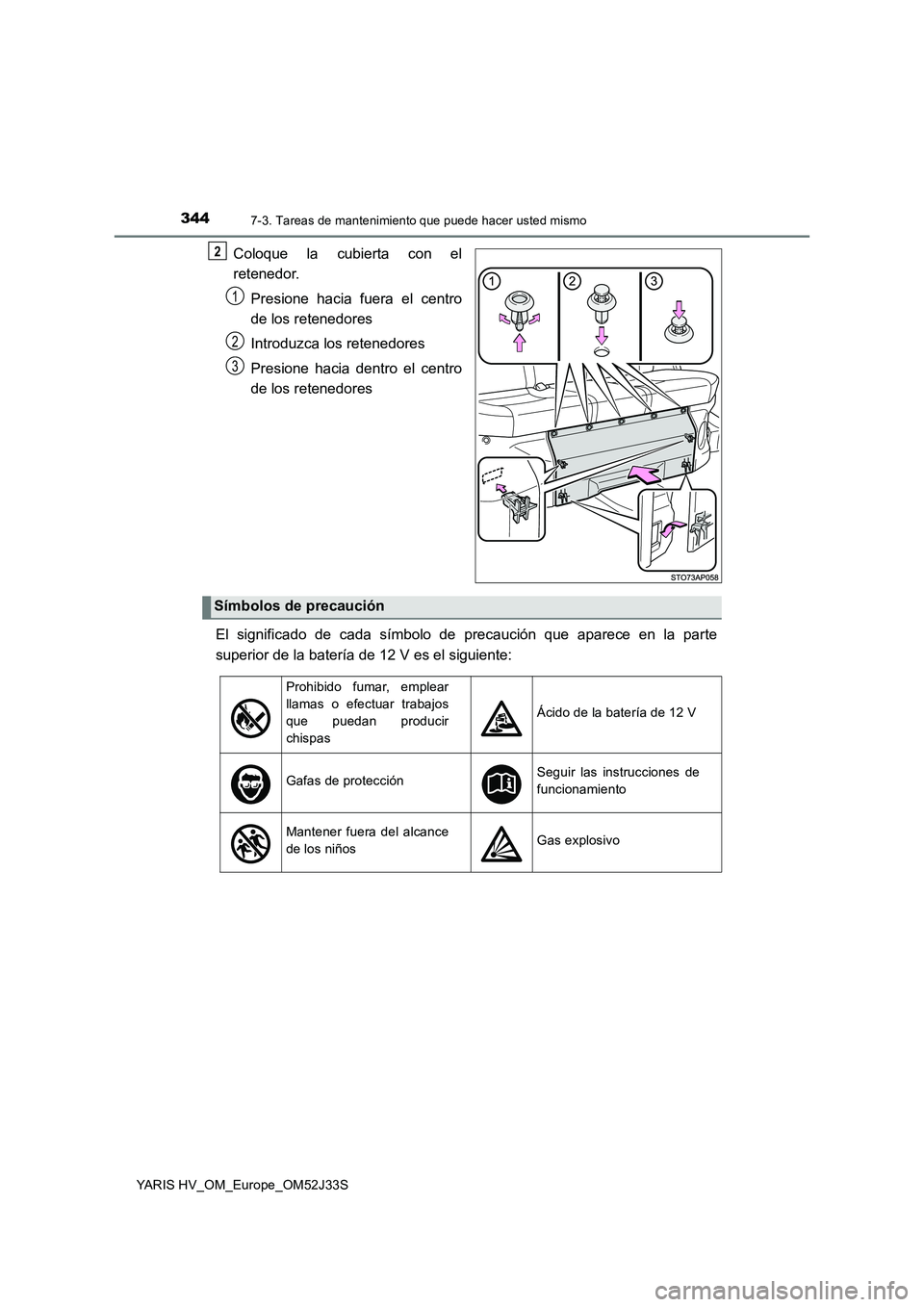

Coloque la cubierta con el
retenedor.
Presione hacia fuera el centro
de los retenedores
Introduzca los retenedores
Presione hacia dentro el centro
de los retenedores
El significado de cada símbolo de precaución que aparece en la parte
superior de la batería de 12 V es el siguiente:
2
1
2
3
Símbolos de precaución
Prohibido fumar, emplear
llamas o efectuar trabajos
que puedan producir
chispas
Ácido de la batería de 12 V
Gafas de protecciónSeguir las instrucciones de
funcionamiento
Mantener fuera del alcance
de los niñosGas explosivo

3457-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

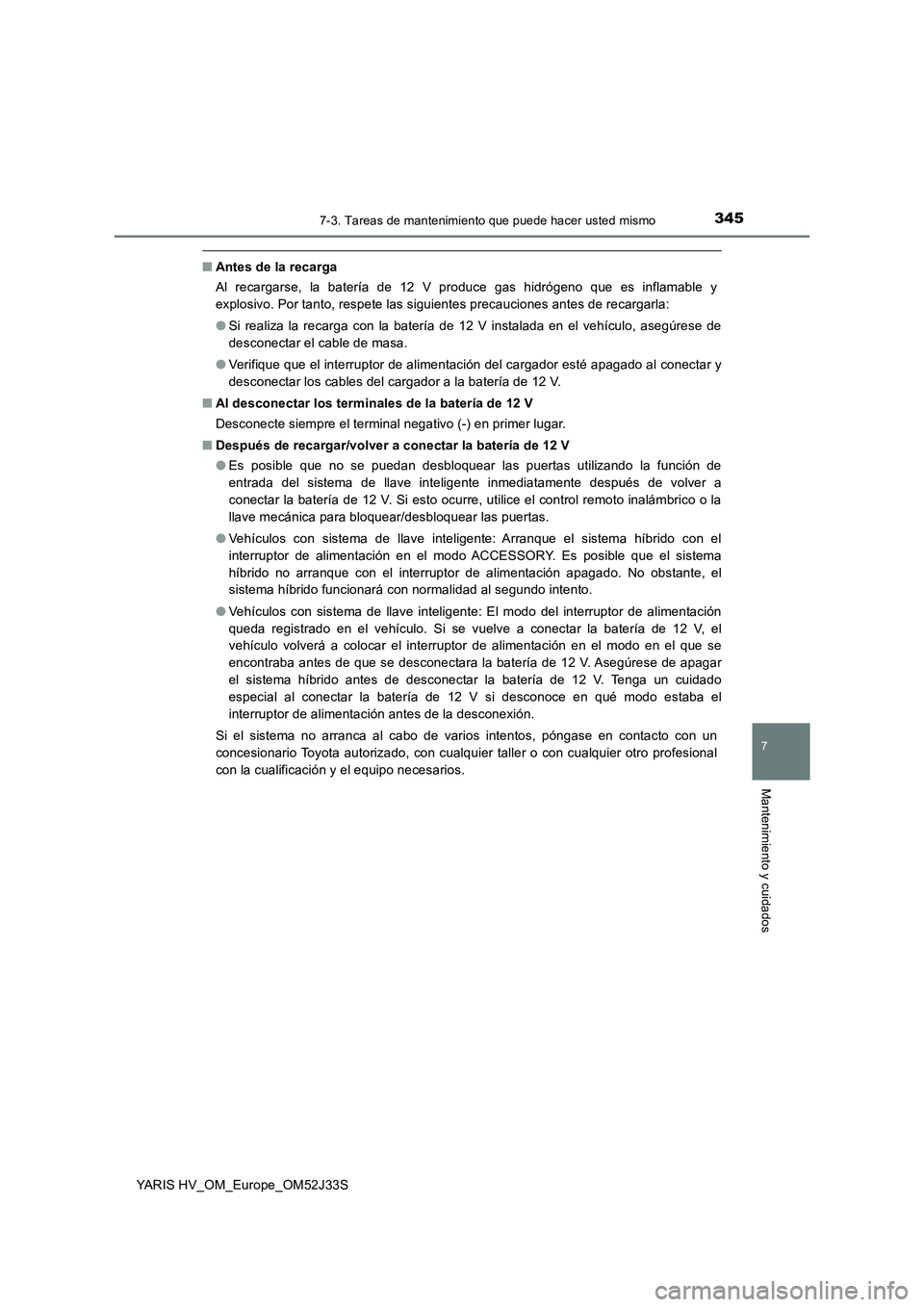

■Antes de la recarga
Al recargarse, la batería de 12 V produce gas hidrógeno que es inflamable y
explosivo. Por tanto, respete las siguientes precauciones antes de recargarla:
● Si realiza la recarga con la batería de 12 V instalada en el vehículo, asegúrese de
desconectar el cable de masa.
● Verifique que el interruptor de alimentación del cargador esté apagado al conectar y
desconectar los cables del cargador a la batería de 12 V.
■ Al desconectar los terminales de la batería de 12 V
Desconecte siempre el terminal negativo (-) en primer lugar.
■ Después de recargar/volver a conectar la batería de 12 V
● Es posible que no se puedan desbloquear las puertas utilizando la función de
entrada del sistema de llave inteligente inmediatamente después de volver a
conectar la batería de 12 V. Si esto ocurre, utilice el control remoto inalámbrico o la
llave mecánica para bloquear/desbloquear las puertas.
● Vehículos con sistema de llave inteligente: Arranque el sistema híbrido con el
interruptor de alimentación en el modo ACCESSORY. Es posible que el sistema
híbrido no arranque con el interruptor de alimentación apagado. No obstante, el
sistema híbrido funcionará con normalidad al segundo intento.
● Vehículos con sistema de llave inteligente: El modo del interruptor de alimentación
queda registrado en el vehículo. Si se vuelve a conectar la batería de 12 V, el
vehículo volverá a colocar el interruptor de alimentación en el modo en el que se
encontraba antes de que se desconectara la batería de 12 V. Asegúrese de apagar
el sistema híbrido antes de desconectar la batería de 12 V. Tenga un cuidado
especial al conectar la batería de 12 V si desconoce en qué modo estaba el
interruptor de alimentación antes de la desconexión.
Si el sistema no arranca al cabo de varios intentos, póngase en contacto con un
concesionario Toyota autorizado, con cualquier taller o con cualquier otro profesional
con la cualificación y el equipo necesarios.

3467-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

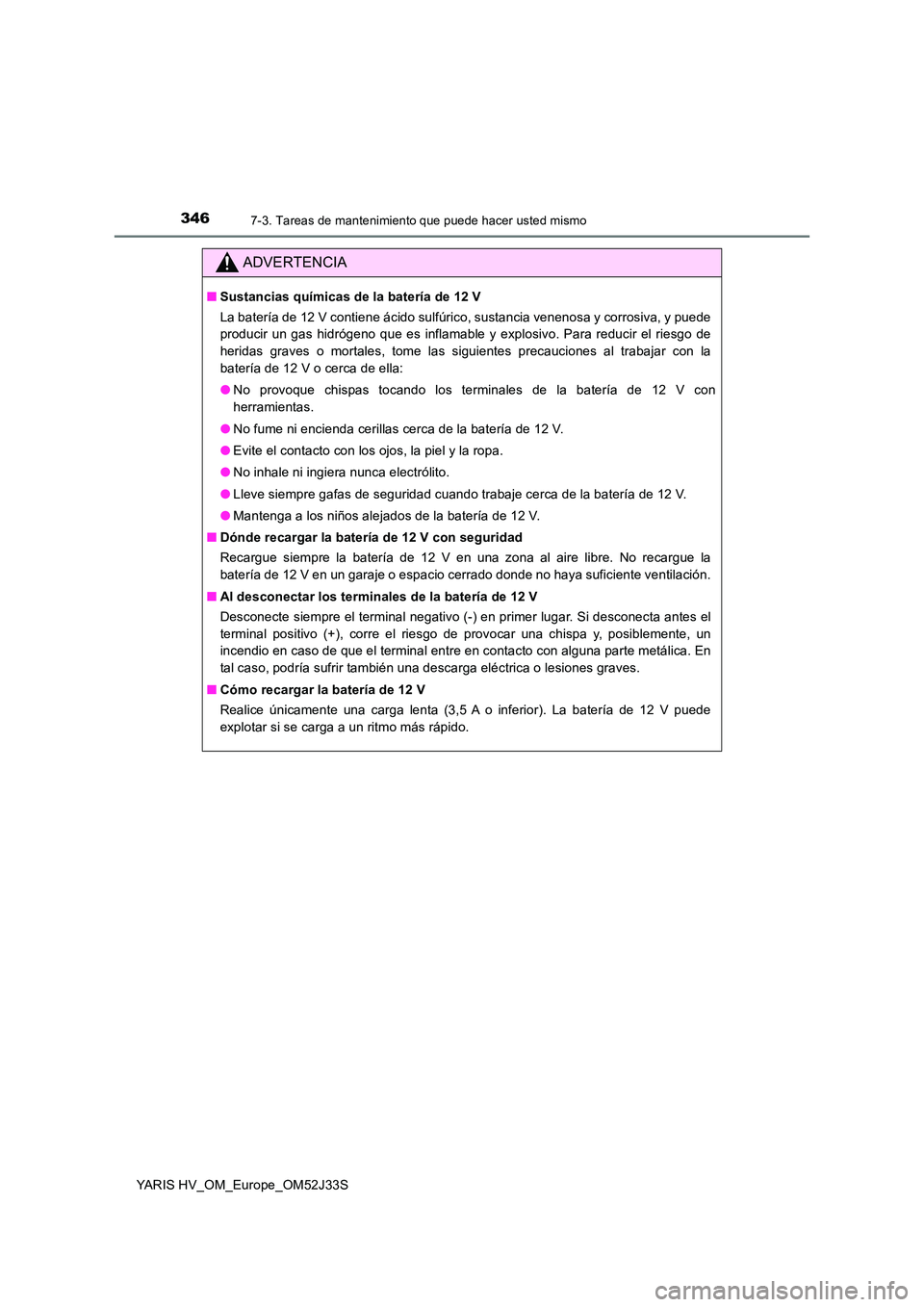

ADVERTENCIA
■Sustancias químicas de la batería de 12 V
La batería de 12 V contiene ácido sulfúrico, sustancia venenosa y corrosiva, y puede
producir un gas hidrógeno que es inflamable y explosivo. Para reducir el riesgo de
heridas graves o mortales, tome las siguientes precauciones al trabajar con la
batería de 12 V o cerca de ella:
● No provoque chispas tocando los terminales de la batería de 12 V con
herramientas.
● No fume ni encienda cerillas cerca de la batería de 12 V.
● Evite el contacto con los ojos, la piel y la ropa.
● No inhale ni ingiera nunca electrólito.
● Lleve siempre gafas de seguridad cuando trabaje cerca de la batería de 12 V.
● Mantenga a los niños alejados de la batería de 12 V.
■ Dónde recargar la batería de 12 V con seguridad
Recargue siempre la batería de 12 V en una zona al aire libre. No recargue la
batería de 12 V en un garaje o espacio cerrado donde no haya suficiente ventilación.
■ Al desconectar los terminales de la batería de 12 V
Desconecte siempre el terminal negativo (-) en primer lugar. Si desconecta antes el
terminal positivo (+), corre el riesgo de provocar una chispa y, posiblemente, un
incendio en caso de que el terminal entre en contacto con alguna parte metálica. En
tal caso, podría sufrir también una descarga eléctrica o lesiones graves.
■ Cómo recargar la batería de 12 V
Realice únicamente una carga lenta (3,5 A o inferior). La batería de 12 V puede
explotar si se carga a un ritmo más rápido.

3477-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

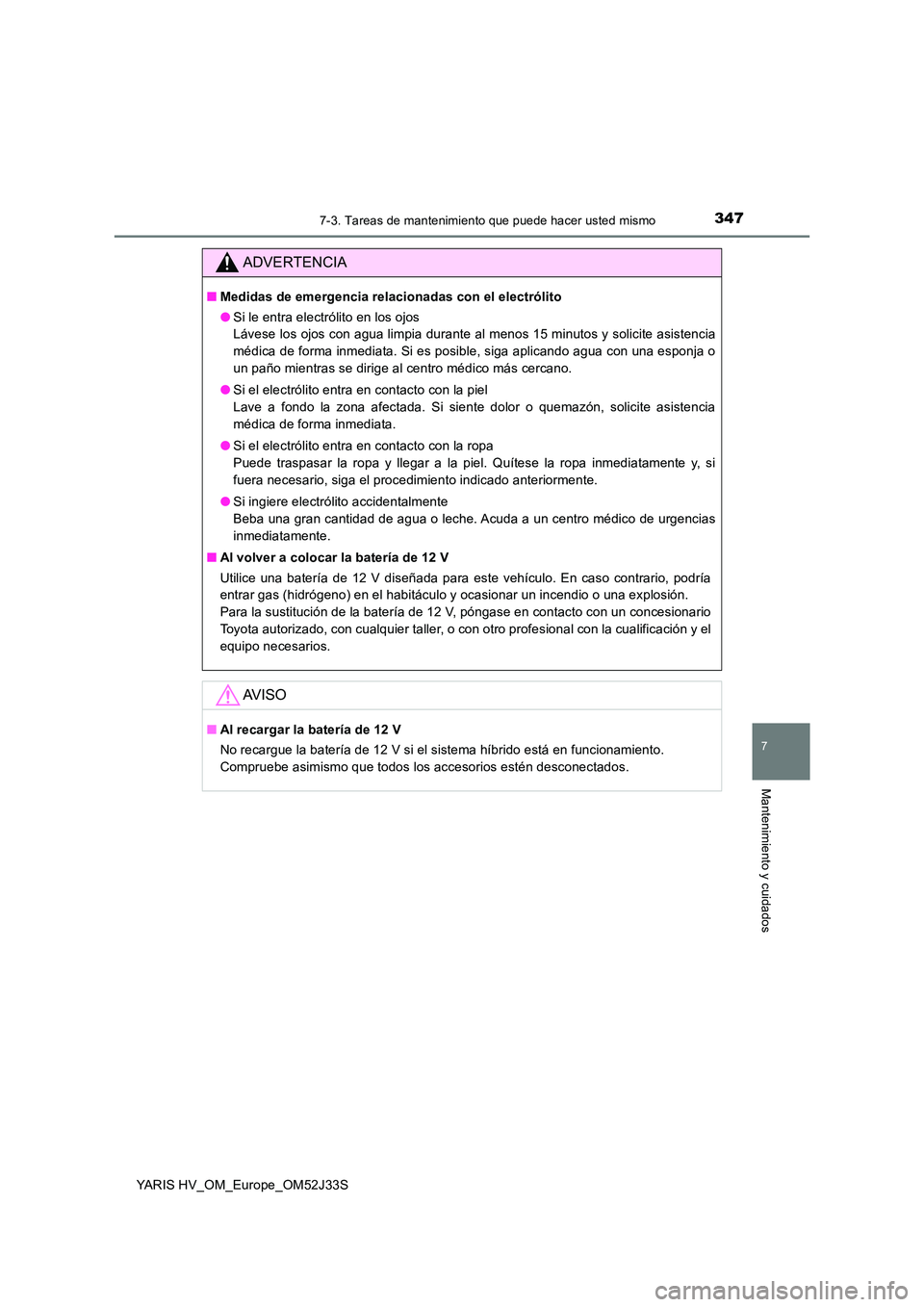

ADVERTENCIA
■Medidas de emergencia relacionadas con el electrólito
● Si le entra electrólito en los ojos
Lávese los ojos con agua limpia durante al menos 15 minutos y solicite asistencia
médica de forma inmediata. Si es posible, siga aplicando agua con una esponja o
un paño mientras se dirige al centro médico más cercano.
● Si el electrólito entra en contacto con la piel
Lave a fondo la zona afectada. Si siente dolor o quemazón, solicite asistencia
médica de forma inmediata.
● Si el electrólito entra en contacto con la ropa
Puede traspasar la ropa y llegar a la piel. Quítese la ropa inmediatamente y, si
fuera necesario, siga el procedimiento indicado anteriormente.
● Si ingiere electrólito accidentalmente
Beba una gran cantidad de agua o leche. Acuda a un centro médico de urgencias
inmediatamente.
■ Al volver a colocar la batería de 12 V
Utilice una batería de 12 V diseñada para este vehículo. En caso contrario, podría
entrar gas (hidrógeno) en el habitáculo y ocasionar un incendio o una explosión.
Para la sustitución de la batería de 12 V, póngase en contacto con un concesionario
Toyota autorizado, con cualquier taller, o con otro profesional con la cualificación y el
equipo necesarios.
AV I S O
■ Al recargar la batería de 12 V
No recargue la batería de 12 V si el sistema híbrido está en funcionamiento.
Compruebe asimismo que todos los accesorios estén desconectados.

3487-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

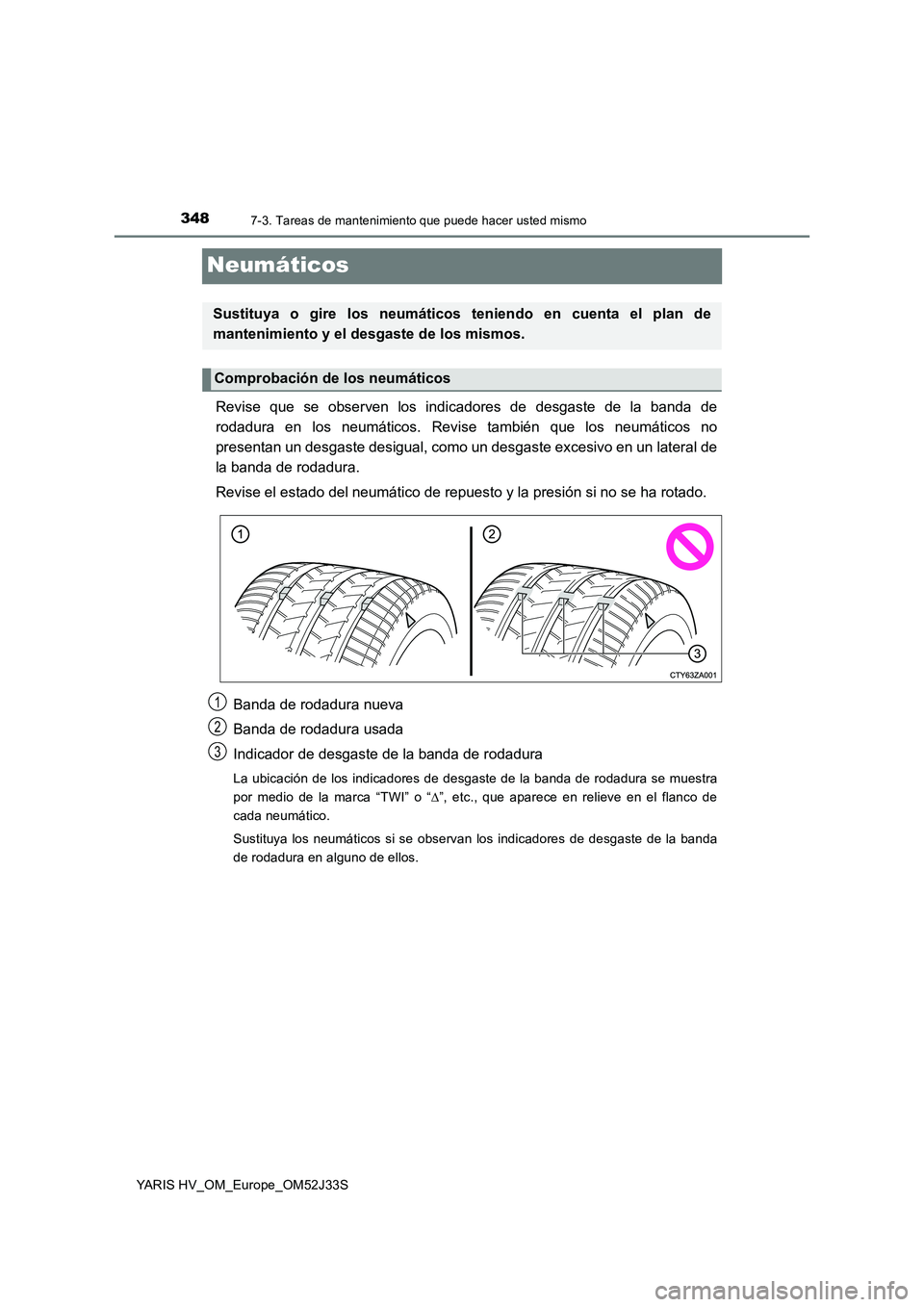

Neumáticos
Revise que se observen los indicadores de desgaste de la banda de
rodadura en los neumáticos. Revise también que los neumáticos no
presentan un desgaste desigual, como un desgaste excesivo en un lateral de
la banda de rodadura.
Revise el estado del neumático de repuesto y la presión si no se ha rotado.
Banda de rodadura nueva
Banda de rodadura usada
Indicador de desgaste de la banda de rodadura
La ubicación de los indicadores de desgaste de la banda de rodadura se muestra
por medio de la marca “TWI” o “ ”, etc., que aparece en relieve en el flanco de
cada neumático.
Sustituya los neumáticos si se observan los indicadores de desgaste de la banda
de rodadura en alguno de ellos.
Sustituya o gire los neumáticos teniendo en cuenta el plan de
mantenimiento y el desgaste de los mismos.
Comprobación de los neumáticos
1
2
3

3497-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

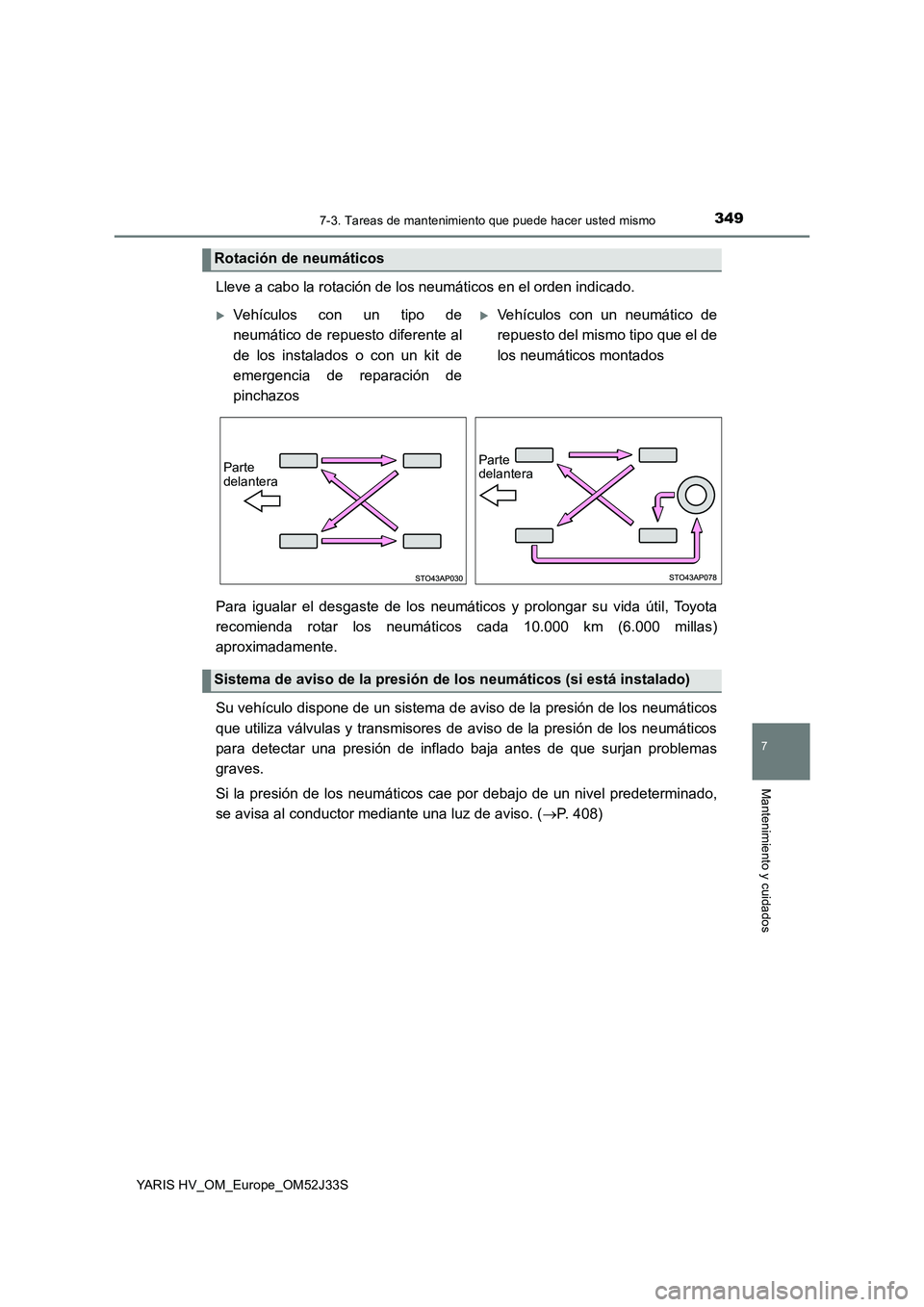

Lleve a cabo la rotación de los neumáticos en el orden indicado.
Para igualar el desgaste de los neumáticos y prolongar su vida útil, Toyota
recomienda rotar los neumáticos cada 10.000 km (6.000 millas)
aproximadamente.
Su vehículo dispone de un sistema de aviso de la presión de los neumáticos
que utiliza válvulas y transmisores de aviso de la presión de los neumáticos
para detectar una presión de inflado baja antes de que surjan problemas
graves.
Si la presión de los neumáticos cae por debajo de un nivel predeterminado,
se avisa al conductor mediante una luz de aviso. ( P. 408)
Rotación de neumáticos
Vehículos con un tipo de
neumático de repuesto diferente al
de los instalados o con un kit de
emergencia de reparación de
pinchazos
Vehículos con un neumático de
repuesto del mismo tipo que el de
los neumáticos montados
Parte delantera
Parte delantera
Sistema de aviso de la presión de los neumáticos (si está instalado)

3507-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

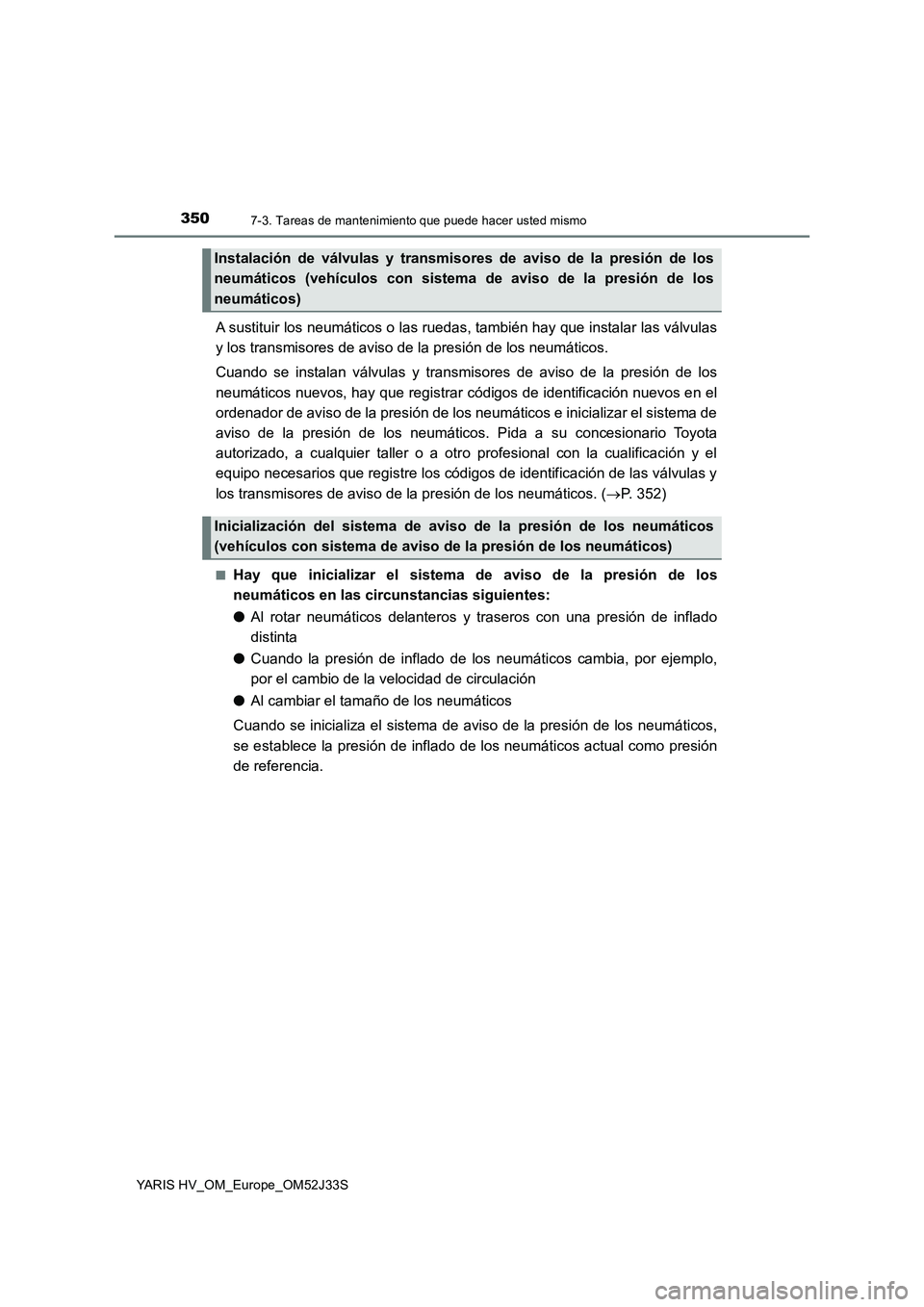

A sustituir los neumáticos o las ruedas, también hay que instalar las válvulas
y los transmisores de aviso de la presión de los neumáticos.
Cuando se instalan válvulas y transmisores de aviso de la presión de los
neumáticos nuevos, hay que registrar códigos de identificación nuevos en el
ordenador de aviso de la presión de los neumáticos e inicializar el sistema de
aviso de la presión de los neumáticos. Pida a su concesionario Toyota
autorizado, a cualquier taller o a otro profesional con la cualificación y el
equipo necesarios que registre los códigos de identificación de las válvulas y
los transmisores de aviso de la presión de los neumáticos. ( P. 352)
■Hay que inicializar el sistema de aviso de la presión de los
neumáticos en las circunstancias siguientes:
● Al rotar neumáticos delanteros y traseros con una presión de inflado
distinta
● Cuando la presión de inflado de los neumáticos cambia, por ejemplo,
por el cambio de la velocidad de circulación
● Al cambiar el tamaño de los neumáticos
Cuando se inicializa el sistema de aviso de la presión de los neumáticos,
se establece la presión de inflado de los neumáticos actual como presión
de referencia.
Instalación de válvulas y transmisores de aviso de la presión de los
neumáticos (vehículos con sistema de aviso de la presión de los
neumáticos)
Inicialización del sistema de aviso de la presión de los neumáticos
(vehículos con sistema de aviso de la presión de los neumáticos)
