TOYOTA YARIS HYBRID 2017 Manuale duso (in Italian)

91
2Quadro strumenti
YARIS HV_OM_Europe_OM52J34L
2. Quadro strumenti
Spie di avvertimento e
indicatori ................................. 92
Indicatori e misuratori ................ 97
Display multifunzione ................ 99
Schermata di monitoraggio
energia/consumo .................. 103

922. Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

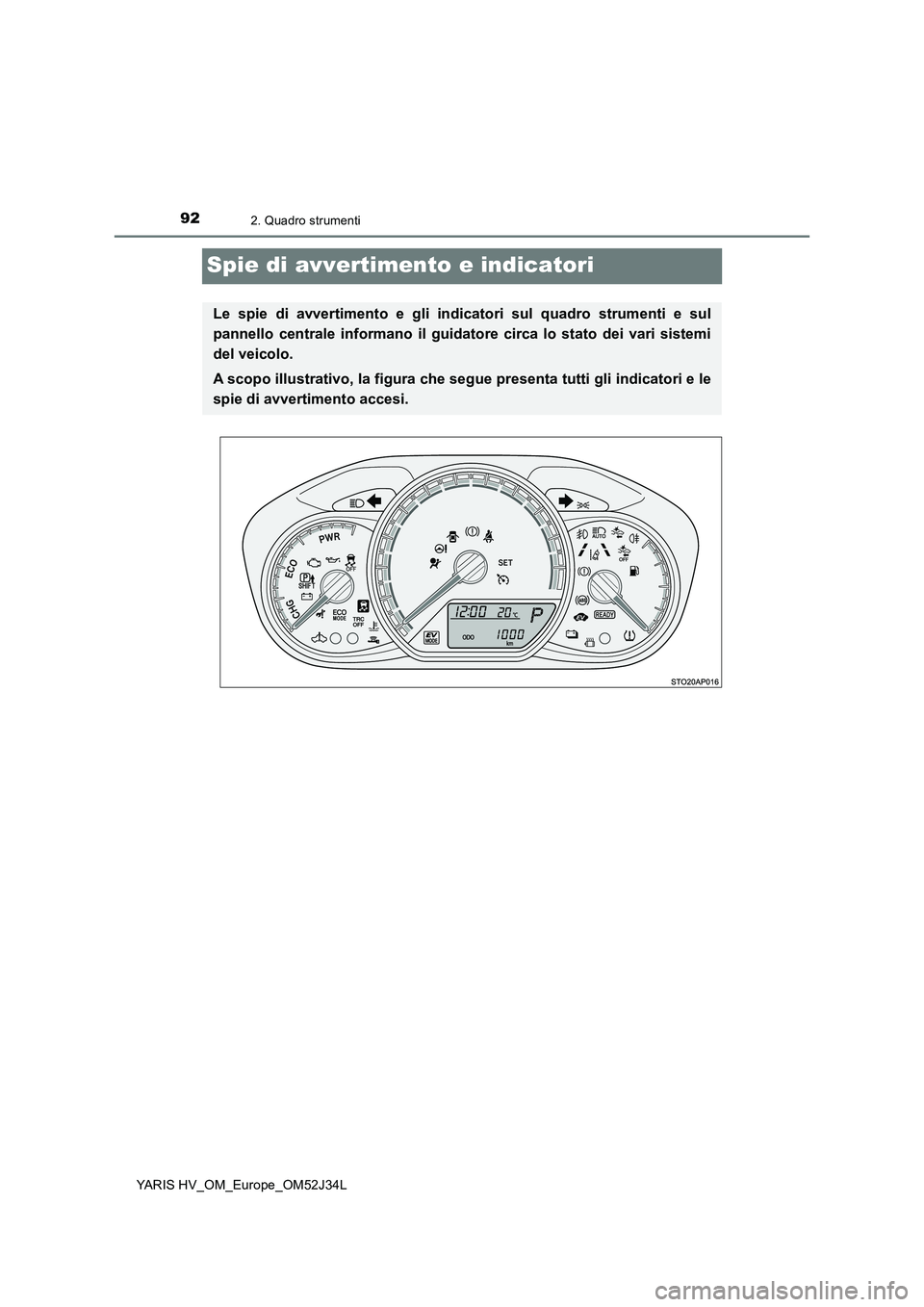

Spie di avvertimento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti e sul
pannello centrale informano il guid atore circa lo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

932. Quadro strumenti
2
Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

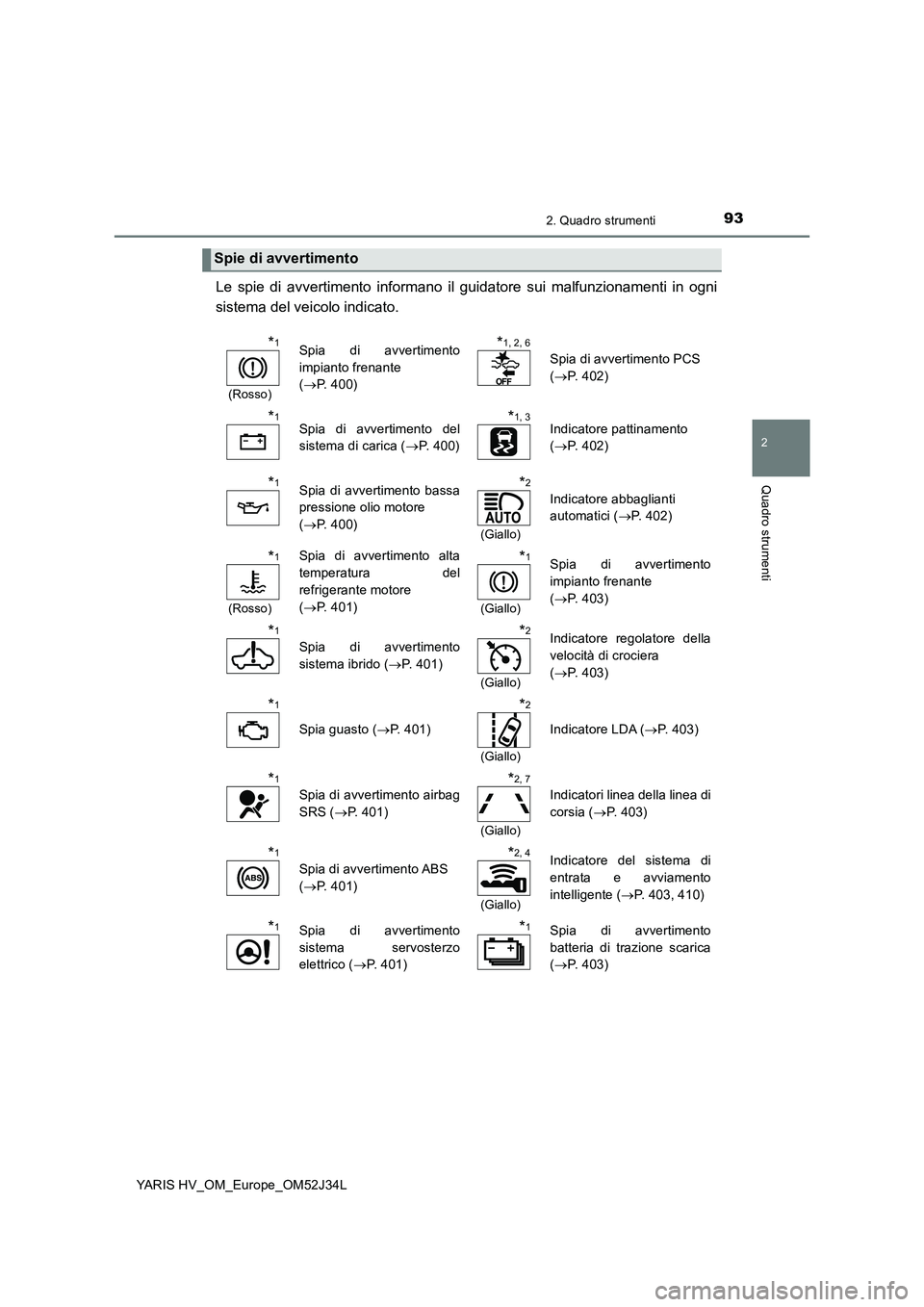

Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
*1
(Rosso)
Spia di avvertimento
impianto frenante
( P. 400)
*1, 2, 6
Spia di avvertimento PCS
( P. 402)
*1Spia di avvertimento del
sistema di carica ( P. 4 0 0 )
*1, 3Indicatore pattinamento
( P. 402)
*1Spia di avvertimento bassa
pressione olio motore
( P. 400)
*2
(Giallo)
Indicatore abbaglianti
automatici ( P. 402)
*1
(Rosso)
Spia di avvertimento alta
temperatura del
refrigerante motore
( P. 401)
*1
(Giallo)
Spia di avvertimento
impianto frenante
( P. 403)
*1
Spia di avvertimento
sistema ibrido ( P. 401)
*2
(Giallo)
Indicatore regolatore della
velocità di crociera
( P. 403)
*1
Spia guasto (P. 401)
*2
(Giallo)
Indicatore LDA (P. 403)
*1
Spia di avvertimento airbag
SRS ( P. 401)
*2, 7
(Giallo)
Indicatori linea della linea di
corsia ( P. 4 0 3 )
*1
Spia di avvertimento ABS
( P. 401)
*2, 4
(Giallo)
Indicatore del sistema di
entrata e avviamento
intelligente ( P. 403, 410)
*1Spia di avvertimento
sistema servosterzo
elettrico ( P. 401)
*1Spia di avvertimento
batteria di trazione scarica
( P. 403)

942. Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

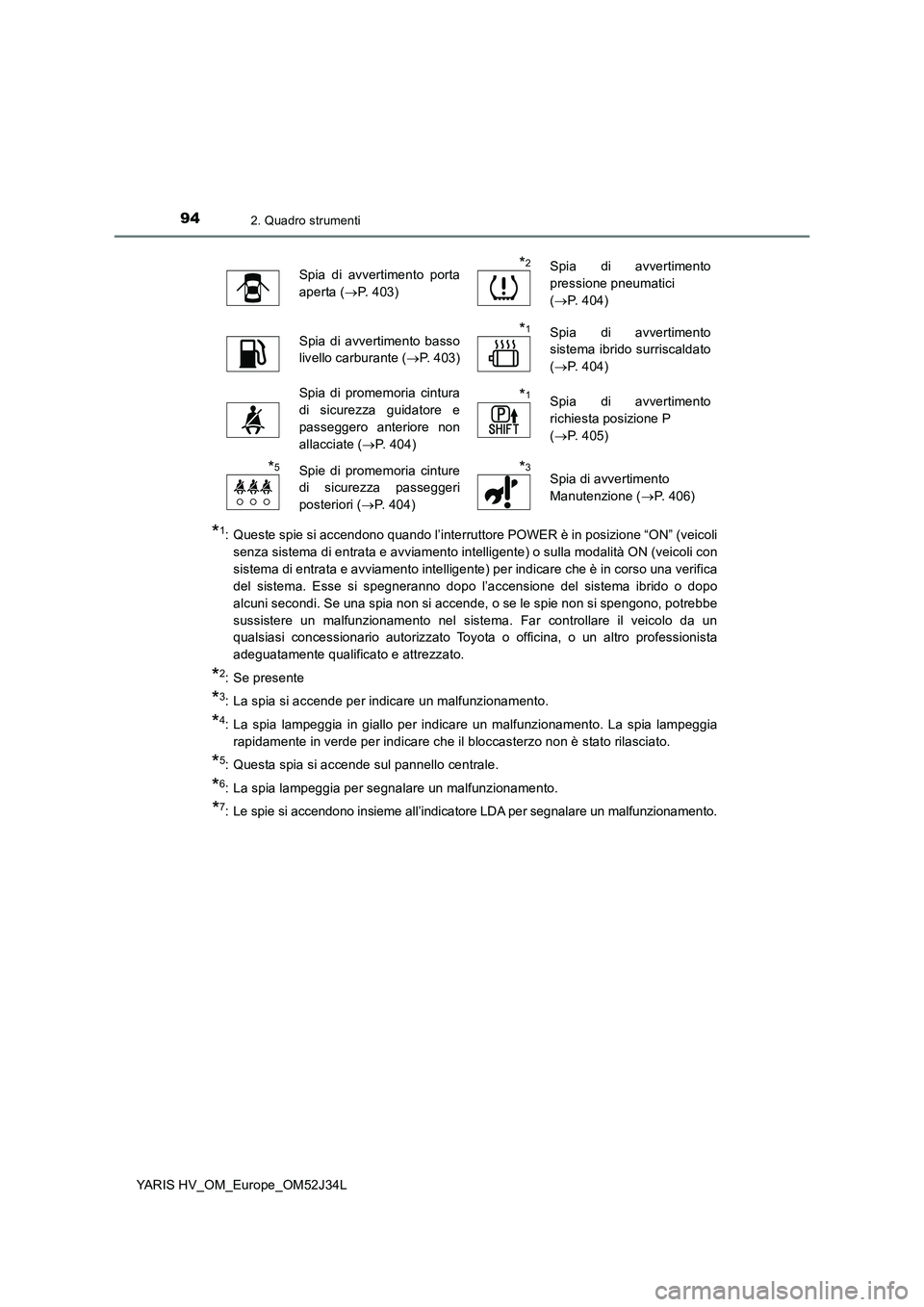

*1: Queste spie si accendono quando l’interruttore POWER è in posizione “ON” (veicoli
senza sistema di entrata e avviamento intelligente) o sulla modalità ON (veicoli con
sistema di entrata e avviamento intelligente) per indicare che è in corso una verifica
del sistema. Esse si spegneranno dopo l’accensione del sistema ibrido o dopo
alcuni secondi. Se una spia non si accende, o se le spie non si spengono, potrebbe
sussistere un malfunzionamento nel sistema. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia si accende per indicare un malfunzionamento.
*4: La spia lampeggia in giallo per indicare un malfunzionamento. La spia lampeggia
rapidamente in verde per indicare che il bloccasterzo non è stato rilasciato.
*5: Questa spia si accende sul pannello centrale.
*6: La spia lampeggia per segnalare un malfunzionamento.
*7: Le spie si accendono insieme all’indicatore LDA per segnalare un malfunzionamento.
Spia di avvertimento porta
aperta ( P. 403)
*2Spia di avvertimento
pressione pneumatici
( P. 404)
Spia di avvertimento basso
livello carburante ( P. 403)
*1Spia di avvertimento
sistema ibrido surriscaldato
( P. 404)
Spia di promemoria cintura
di sicurezza guidatore e
passeggero anteriore non
allacciate ( P. 404)
*1Spia di avvertimento
richiesta posizione P
( P. 405)
*5Spie di promemoria cinture
di sicurezza passeggeri
posteriori ( P. 404)
*3Spia di avvertimento
Manutenzione ( P. 4 0 6 )

952. Quadro strumenti
2
Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

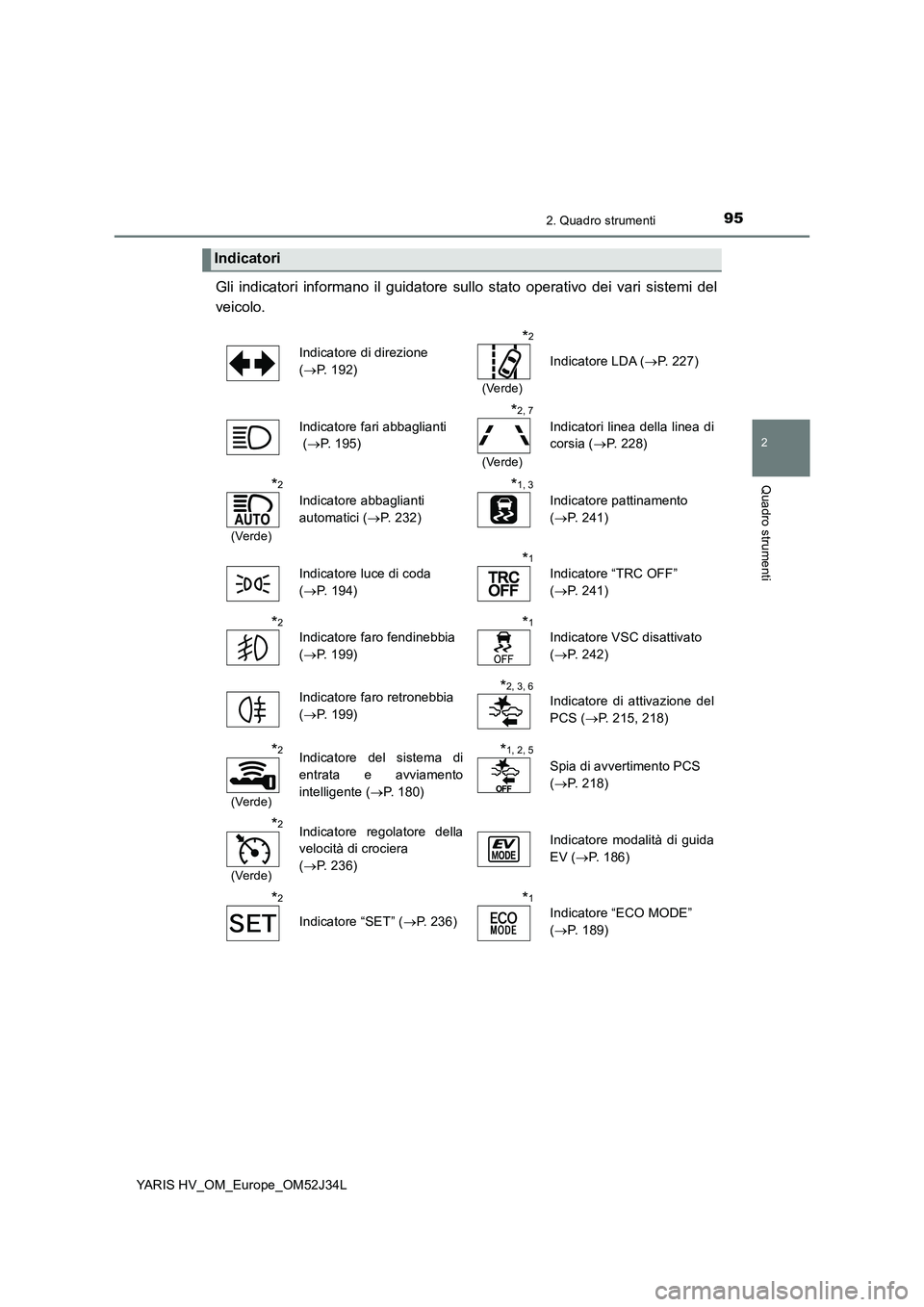

Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
( P. 192)
*2
(Verde)
Indicatore LDA (P. 227)
Indicatore fari abbaglianti
( P. 195)
*2, 7
(Verde)
Indicatori linea della linea di
corsia ( P. 2 2 8 )
*2
(Verde)
Indicatore abbaglianti
automatici ( P. 232)
*1, 3
Indicatore pattinamento
( P. 241)
Indicatore luce di coda
( P. 194)
*1
Indicatore “TRC OFF”
( P. 241)
*2
Indicatore faro fendinebbia
( P. 199)
*1
Indicatore VSC disattivato
( P. 242)
Indicatore faro retronebbia
( P. 199)
*2, 3, 6
Indicatore di attivazione del
PCS ( P. 215, 218)
*2
(Verde)
Indicatore del sistema di
entrata e avviamento
intelligente ( P. 180)
*1, 2, 5
Spia di avvertimento PCS
( P. 218)
*2
(Verde)
Indicatore regolatore della
velocità di crociera
( P. 236)
Indicatore modalità di guida
EV ( P. 186)
*2
Indicatore “SET” (P. 236)
*1
Indicatore “ECO MODE”
( P. 189)

962. Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

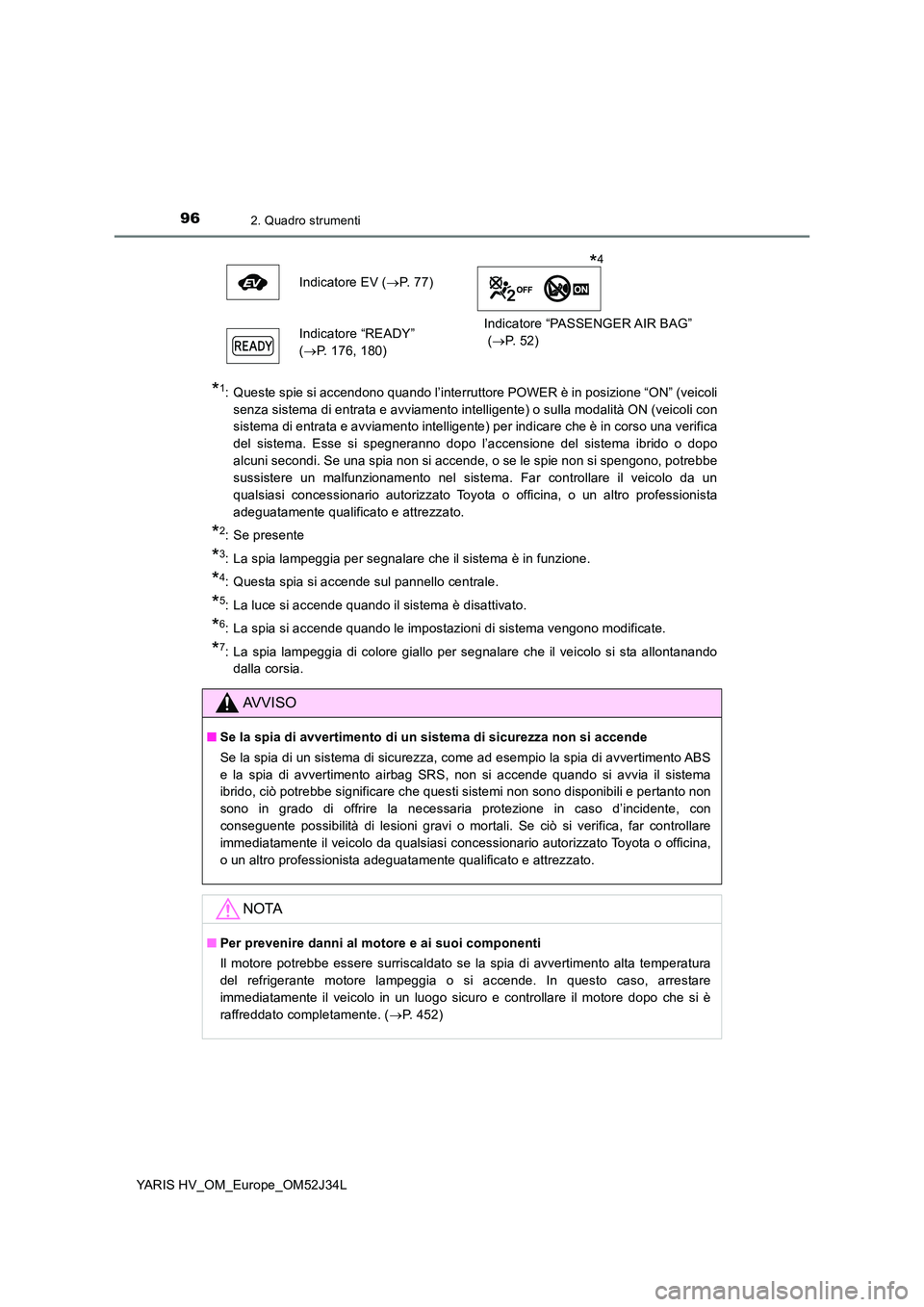

*1: Queste spie si accendono quando l’interruttore POWER è in posizione “ON” (veicoli
senza sistema di entrata e avviamento intelligente) o sulla modalità ON (veicoli con
sistema di entrata e avviamento intelligente) per indicare che è in corso una verifica
del sistema. Esse si spegneranno dopo l’accensione del sistema ibrido o dopo
alcuni secondi. Se una spia non si accende, o se le spie non si spengono, potrebbe
sussistere un malfunzionamento nel sistema. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale.
*5: La luce si accende quando il sistema è disattivato.
*6: La spia si accende quando le impostazioni di sistema vengono modificate.
*7: La spia lampeggia di colore giallo per segnalare che il veicolo si sta allontanando
dalla corsia.
Indicatore EV ( P. 7 7 )
Indicatore “PASSENGER AIR BAG”
( P. 5 2 ) Indicatore “READY”
( P. 176, 180)
AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende quando si avvia il sistema
ibrido, ciò potrebbe significare che questi sistemi non sono disponibili e pertanto non
sono in grado di offrire la necessaria protezione in caso d’incidente, con
conseguente possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare
immediatamente il veicolo da qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 452)
*4

97
2
2. Quadro strumenti
Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

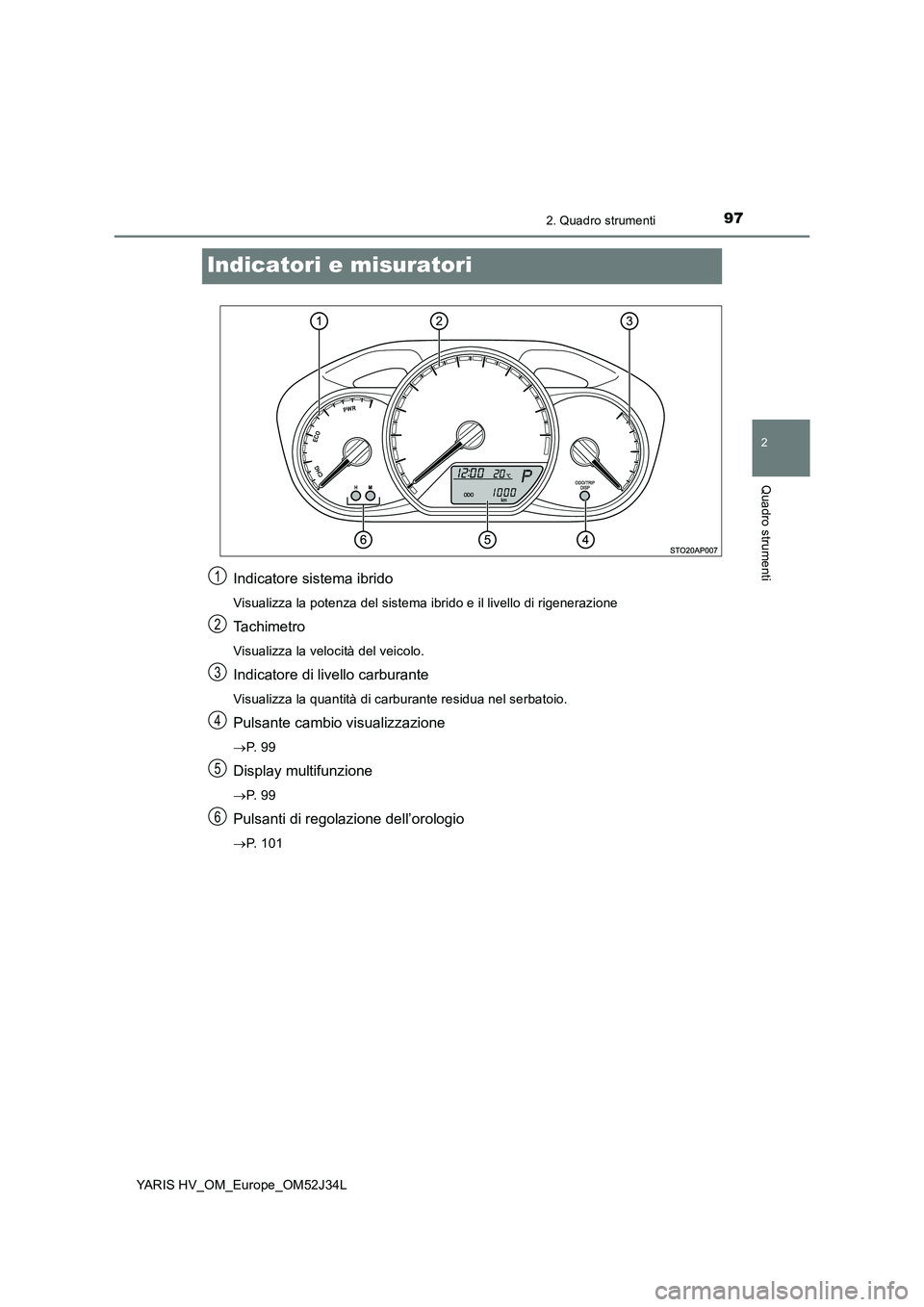

Indicatori e misuratori
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido e il livello di rigenerazione
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
P. 9 9
Display multifunzione
P. 9 9
Pulsanti di regolazione dell’orologio
P. 1 0 1
1
2
3
4
5
6

982. Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

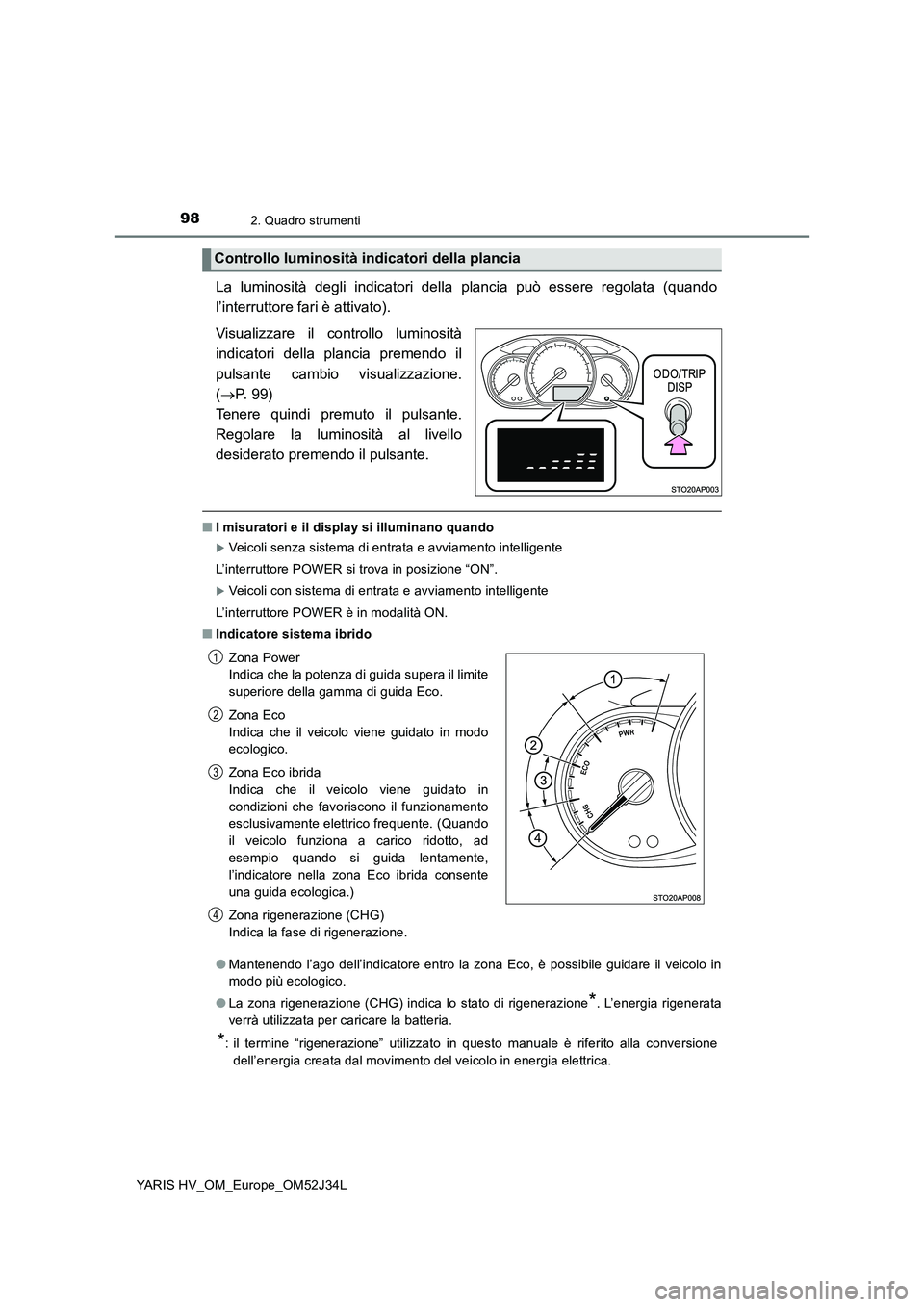

La luminosità degli indicatori della plancia può essere regolata (quando
l’interruttore fari è attivato).
Visualizzare il controllo luminosità
indicatori della plancia premendo il
pulsante cambio visualizzazione.
( P. 9 9 )
Tenere quindi premuto il pulsante.
Regolare la luminosità al livello
desiderato premendo il pulsante.
■ I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Indicatore sistema ibrido
● Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
● La zona rigenerazione (CHG) indica lo stato di rigenerazione*. L’energia rigenerata
verrà utilizzata per caricare la batteria.
*: il termine “rigenerazione” utilizzato in questo manuale è riferito alla conversione
dell’energia creata dal movimento del veicolo in energia elettrica.
Controllo luminosità indicatori della plancia
Zona Power
Indica che la potenza di guida supera il limite
superiore della gamma di guida Eco.
Zona Eco
Indica che il veicolo viene guidato in modo
ecologico.
Zona Eco ibrida
Indica che il veicolo viene guidato in
condizioni che favoriscono il funzionamento
esclusivamente elettrico frequente. (Quando
il veicolo funziona a carico ridotto, ad
esempio quando si guida lentamente,
l’indicatore nella zona Eco ibrida consente
una guida ecologica.)
Zona rigenerazione (CHG)
Indica la fase di rigenerazione.
1
2
3
4

99
2
2. Quadro strumenti
Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

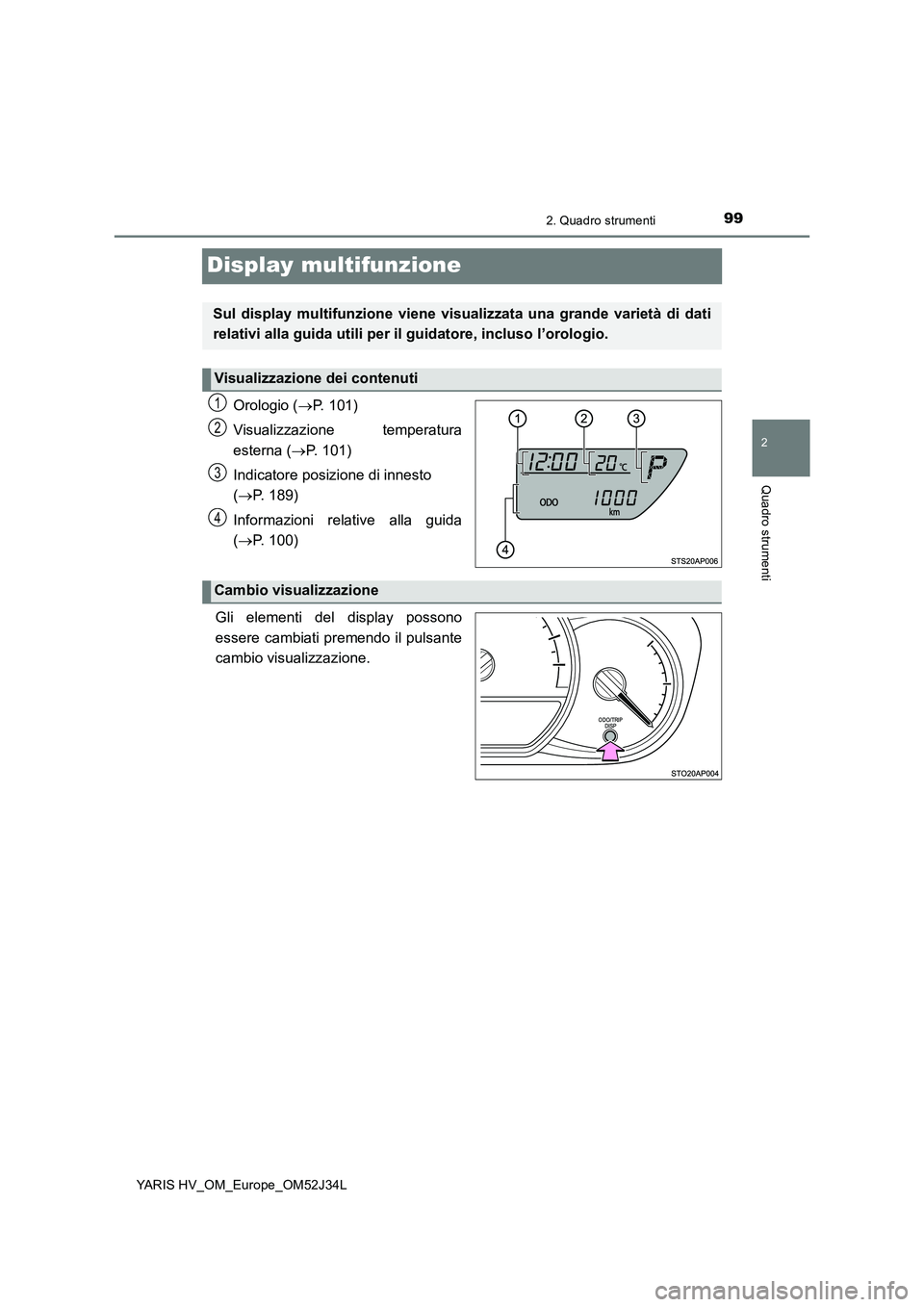

Display multifunzione
Orologio (P. 101)
Visualizzazione temperatura
esterna ( P. 101)
Indicatore posizione di innesto
( P. 189)
Informazioni relative alla guida
( P. 100)
.
Gli elementi del display possono
essere cambiati premendo il pulsante
cambio visualizzazione.
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
1
2
3
4
Cambio visualizzazione

1002. Quadro strumenti
YARIS HV_OM_Europe_OM52J34L

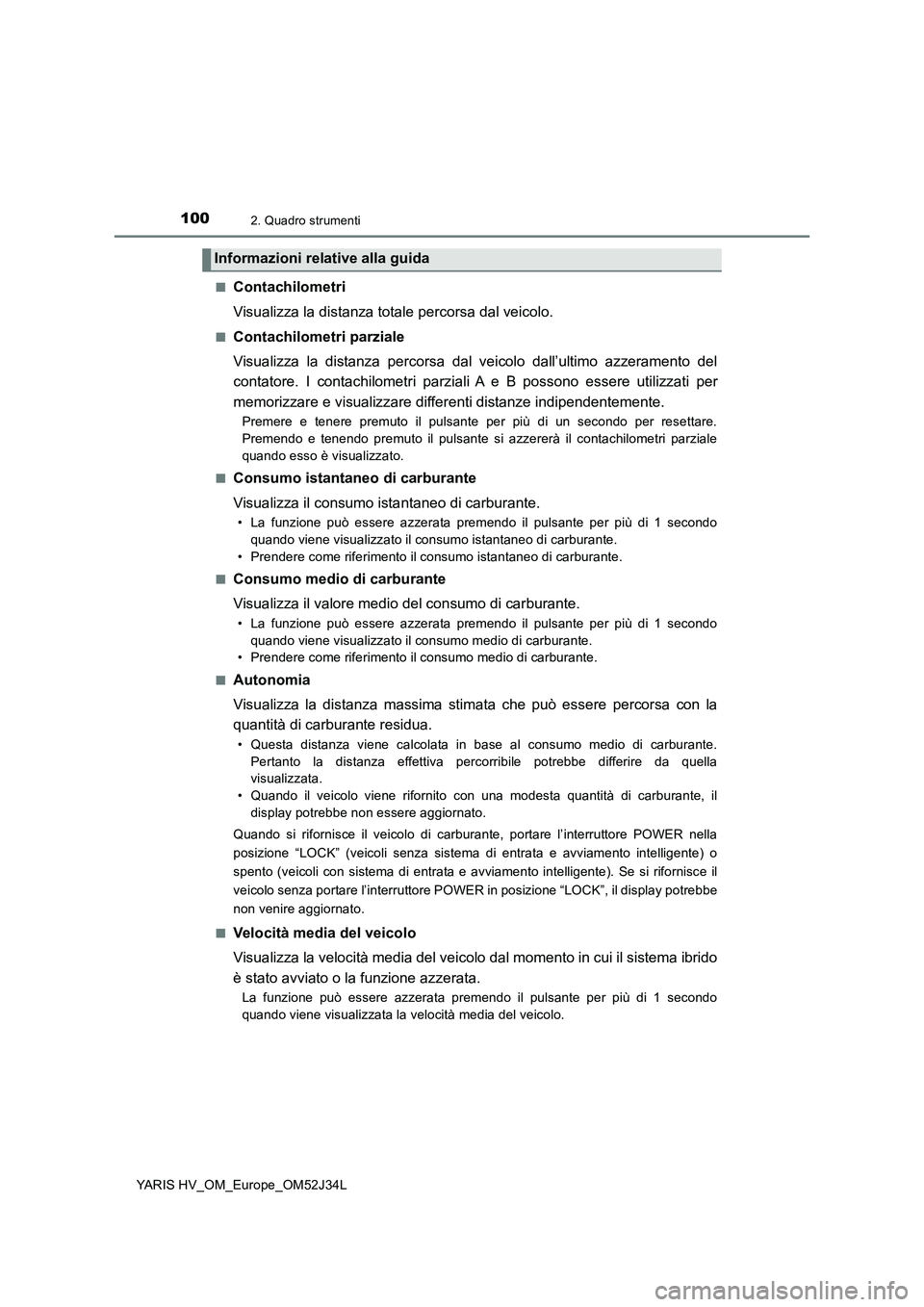

■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parzial i A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo istantaneo di carburante.
• Prendere come riferimento il consumo istantaneo di carburante.
■Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare l’interruttore POWER nella
posizione “LOCK” (veicoli senza sistema di entrata e avviamento intelligente) o
spento (veicoli con sistema di entrata e avviamento intelligente). Se si rifornisce il
veicolo senza portare l’interruttore POWER in posizione “LOCK”, il display potrebbe
non venire aggiornato.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dal momento in cui il sistema ibrido
è stato avviato o la funzione azzerata.
La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzata la velocità media del veicolo.
Informazioni relative alla guida
