1714-1. Prima di mettersi alla guida
4
Guida
YARIS HV_OM_Europe_OM52J34L

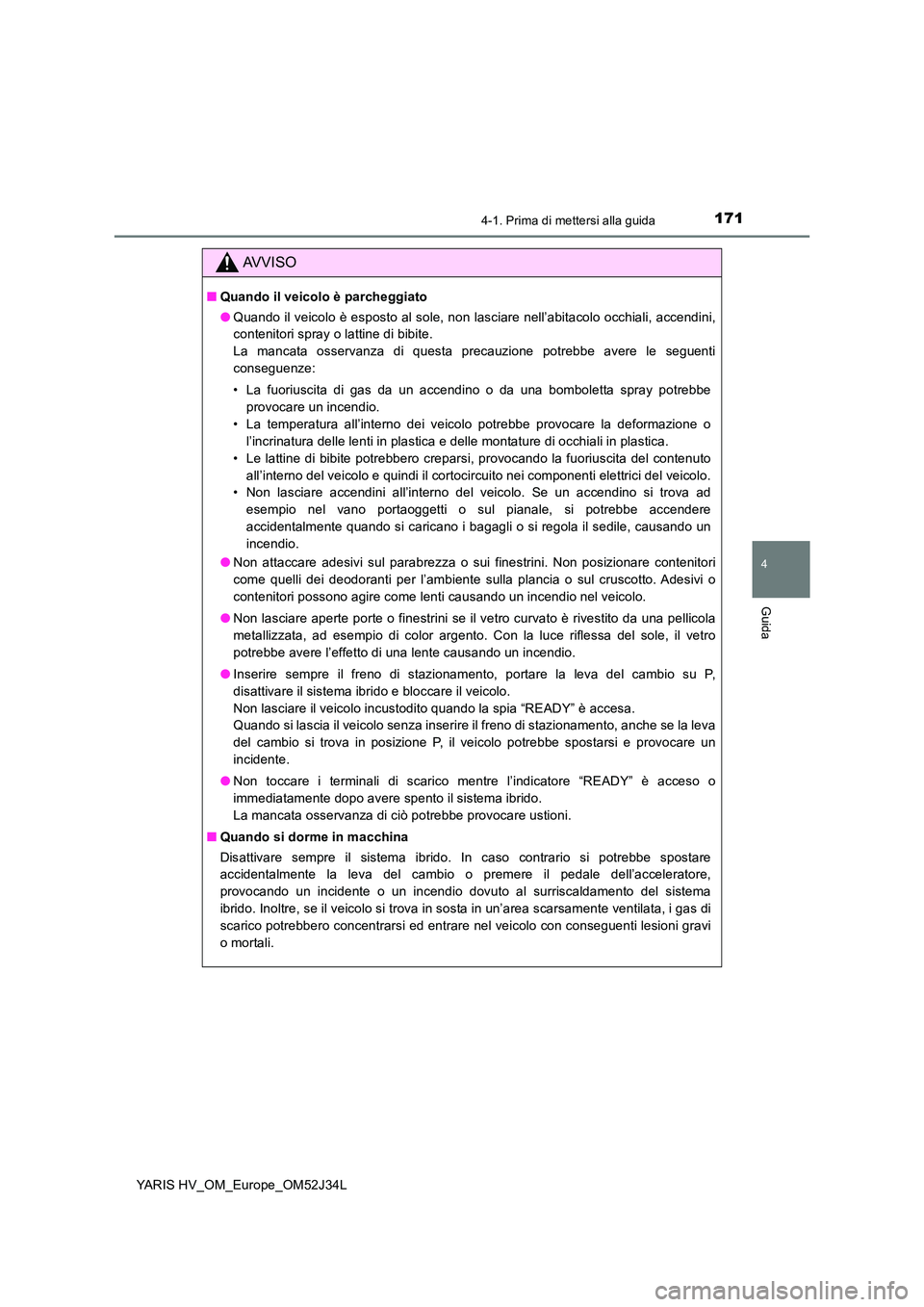

AVVISO
■Quando il veicolo è parcheggiato
● Quando il veicolo è esposto al sole, non lasciare nell’abitacolo occhiali, accendini,
contenitori spray o lattine di bibite.
La mancata osservanza di questa precauzione potrebbe avere le seguenti
conseguenze:
• La fuoriuscita di gas da un accendino o da una bomboletta spray potrebbe
provocare un incendio.
• La temperatura all’interno dei veicolo potrebbe provocare la deformazione o
l’incrinatura delle lenti in plastica e delle montature di occhiali in plastica.
• Le lattine di bibite potrebbero creparsi, provocando la fuoriuscita del contenuto
all’interno del veicolo e quindi il cortocircuito nei componenti elettrici del veicolo.
• Non lasciare accendini all’interno del veicolo. Se un accendino si trova ad
esempio nel vano portaoggetti o sul pianale, si potrebbe accendere
accidentalmente quando si caricano i bagagli o si regola il sedile, causando un
incendio.
● Non attaccare adesivi sul parabrezza o sui finestrini. Non posizionare contenitori
come quelli dei deodoranti per l’ambiente sulla plancia o sul cruscotto. Adesivi o
contenitori possono agire come lenti causando un incendio nel veicolo.
● Non lasciare aperte porte o finestrini se il vetro curvato è rivestito da una pellicola
metallizzata, ad esempio di color argento. Con la luce riflessa del sole, il vetro
potrebbe avere l’effetto di una lente causando un incendio.
● Inserire sempre il freno di stazionamento, portare la leva del cambio su P,
disattivare il sistema ibrido e bloccare il veicolo.
Non lasciare il veicolo incustodito quando la spia “READY” è accesa.
Quando si lascia il veicolo senza inserire il freno di stazionamento, anche se la leva
del cambio si trova in posizione P, il veicolo potrebbe spostarsi e provocare un
incidente.
● Non toccare i terminali di scarico mentre l’indicatore “READY” è acceso o
immediatamente dopo avere spento il sistema ibrido.
La mancata osservanza di ciò potrebbe provocare ustioni.
■ Quando si dorme in macchina
Disattivare sempre il sistema ibrido. In caso contrario si potrebbe spostare
accidentalmente la leva del cambio o premere il pedale dell’acceleratore,
provocando un incidente o un incendio dovuto al surriscaldamento del sistema
ibrido. Inoltre, se il veicolo si trova in sosta in un’area scarsamente ventilata, i gas di
scarico potrebbero concentrarsi ed entrare nel veicolo con conseguenti lesioni gravi
o mortali.

1724-1. Prima di mettersi alla guida
YARIS HV_OM_Europe_OM52J34L

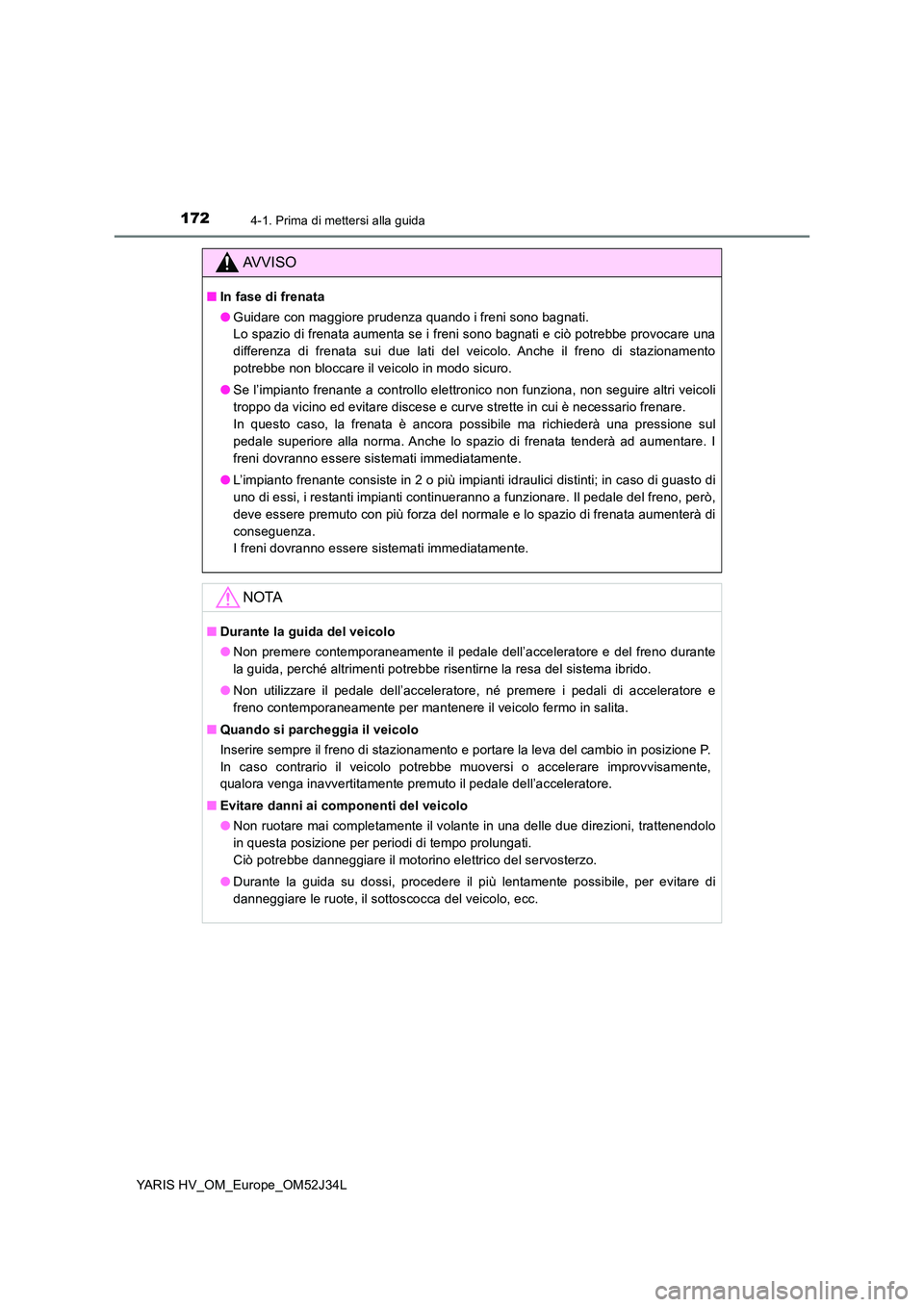

AVVISO
■In fase di frenata
● Guidare con maggiore prudenza quando i freni sono bagnati.
Lo spazio di frenata aumenta se i freni sono bagnati e ciò potrebbe provocare una
differenza di frenata sui due lati del veicolo. Anche il freno di stazionamento
potrebbe non bloccare il veicolo in modo sicuro.
● Se l’impianto frenante a controllo elettronico non funziona, non seguire altri veicoli
troppo da vicino ed evitare discese e curve strette in cui è necessario frenare.
In questo caso, la frenata è ancora possibile ma richiederà una pressione sul
pedale superiore alla norma. Anche lo spazio di frenata tenderà ad aumentare. I
freni dovranno essere sistemati immediatamente.
● L’impianto frenante consiste in 2 o più impianti idraulici distinti; in caso di guasto di
uno di essi, i restanti impianti continueranno a funzionare. Il pedale del freno, però,
deve essere premuto con più forza del normale e lo spazio di frenata aumenterà di
conseguenza.
I freni dovranno essere sistemati immediatamente.
NOTA
■ Durante la guida del veicolo
● Non premere contemporaneamente il pedale dell’acceleratore e del freno durante
la guida, perché altrimenti potrebbe risentirne la resa del sistema ibrido.
● Non utilizzare il pedale dell’acceleratore, né premere i pedali di acceleratore e
freno contemporaneamente per mantenere il veicolo fermo in salita.
■ Quando si parcheggia il veicolo
Inserire sempre il freno di stazionamento e portare la leva del cambio in posizione P.
In caso contrario il veicolo potrebbe muoversi o accelerare improvvisamente,
qualora venga inavvertitamente premuto il pedale dell’acceleratore.
■ Evitare danni ai componenti del veicolo
● Non ruotare mai completamente il volante in una delle due direzioni, trattenendolo
in questa posizione per periodi di tempo prolungati.
Ciò potrebbe danneggiare il motorino elettrico del servosterzo.
● Durante la guida su dossi, procedere il più lentamente possibile, per evitare di
danneggiare le ruote, il sottoscocca del veicolo, ecc.

1734-1. Prima di mettersi alla guida
4
Guida
YARIS HV_OM_Europe_OM52J34L

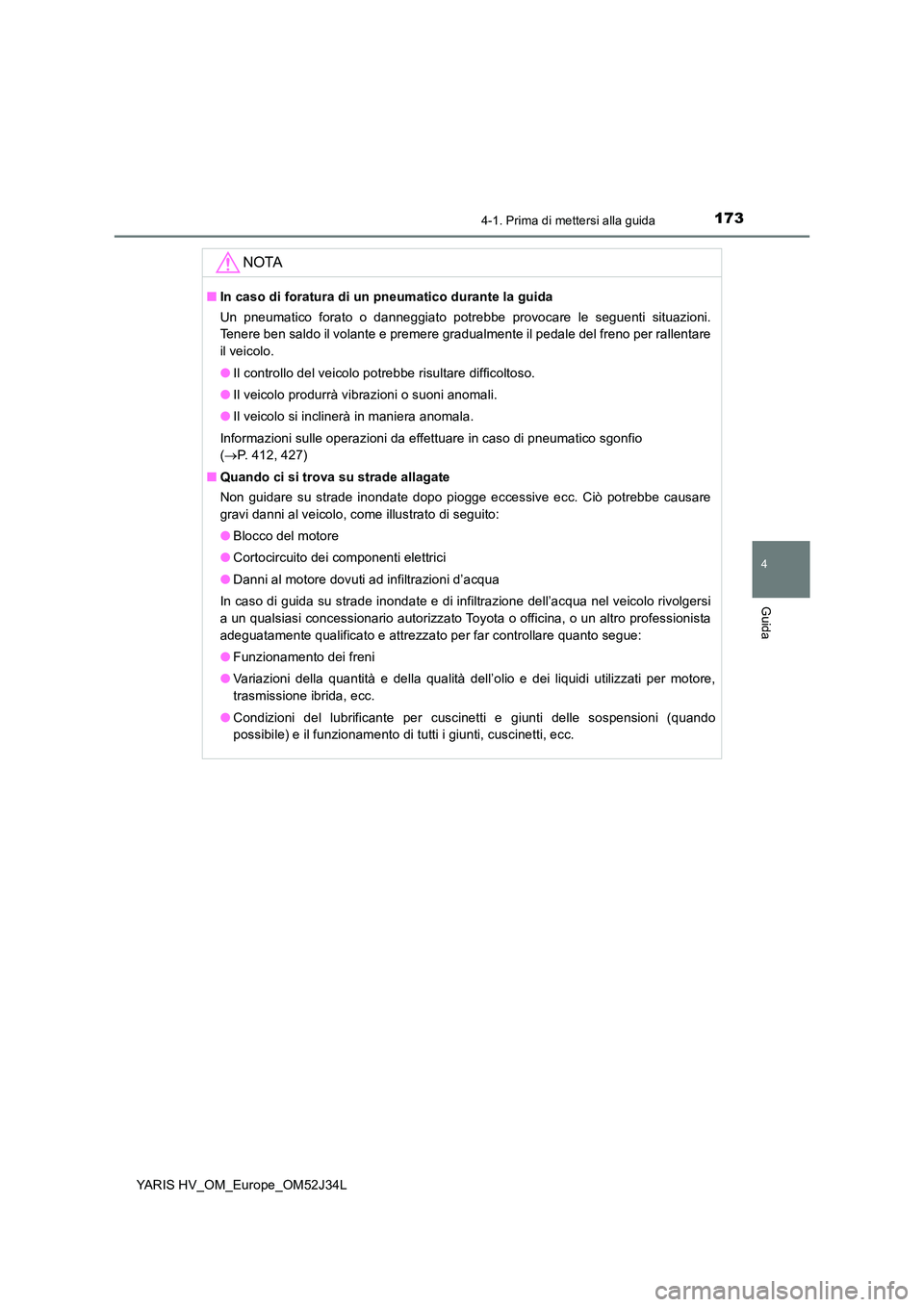

NOTA
■In caso di foratura di un pneumatico durante la guida
Un pneumatico forato o danneggiato potrebbe provocare le seguenti situazioni.
Tenere ben saldo il volante e premere gradualmente il pedale del freno per rallentare
il veicolo.
● Il controllo del veicolo potrebbe risultare difficoltoso.
● Il veicolo produrrà vibrazioni o suoni anomali.
● Il veicolo si inclinerà in maniera anomala.
Informazioni sulle operazioni da effettuare in caso di pneumatico sgonfio
( P. 412, 427)
■ Quando ci si trova su strade allagate
Non guidare su strade inondate dopo piogge eccessive ecc. Ciò potrebbe causare
gravi danni al veicolo, come illustrato di seguito:
● Blocco del motore
● Cortocircuito dei componenti elettrici
● Danni al motore dovuti ad infiltrazioni d’acqua
In caso di guida su strade inondate e di infiltrazione dell’acqua nel veicolo rivolgersi
a un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato per far controllare quanto segue:
● Funzionamento dei freni
● Variazioni della quantità e della qualità dell’olio e dei liquidi utilizzati per motore,
trasmissione ibrida, ecc.
● Condizioni del lubrificante per cuscinetti e giunti delle sospensioni (quando
possibile) e il funzionamento di tutti i giunti, cuscinetti, ecc.

1744-1. Prima di mettersi alla guida
YARIS HV_OM_Europe_OM52J34L

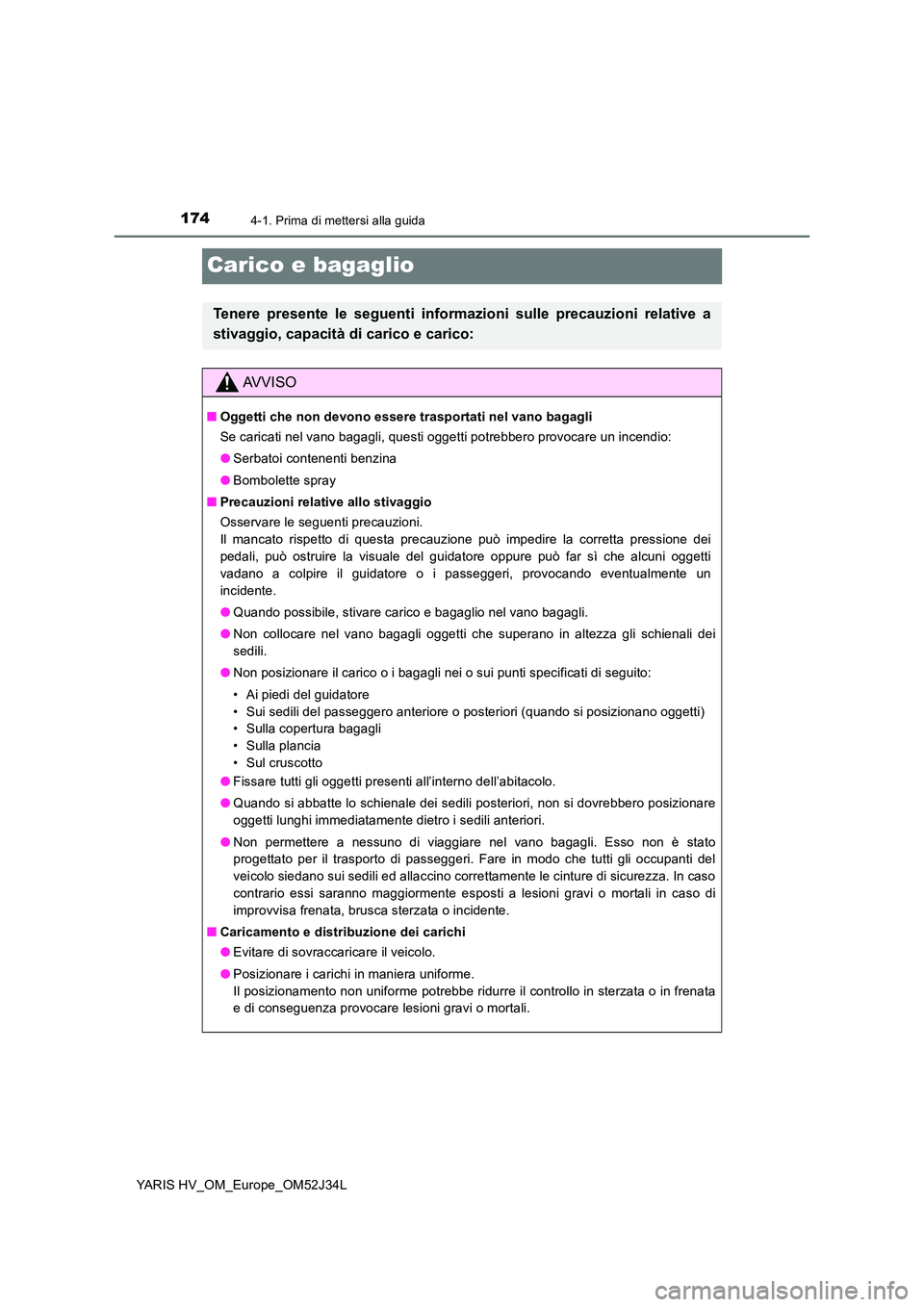

Carico e bagaglio
Tenere presente le seguenti informazioni sulle precauzioni relative a
stivaggio, capacità di carico e carico:
AVVISO
■ Oggetti che non devono essere trasportati nel vano bagagli
Se caricati nel vano bagagli, questi oggetti potrebbero provocare un incendio:
● Serbatoi contenenti benzina
● Bombolette spray
■ Precauzioni relative allo stivaggio
Osservare le seguenti precauzioni.
Il mancato rispetto di questa precauzione può impedire la corretta pressione dei
pedali, può ostruire la visuale del guidatore oppure può far sì che alcuni oggetti
vadano a colpire il guidatore o i passeggeri, provocando eventualmente un
incidente.
● Quando possibile, stivare carico e bagaglio nel vano bagagli.
● Non collocare nel vano bagagli oggetti che superano in altezza gli schienali dei
sedili.
● Non posizionare il carico o i bagagli nei o sui punti specificati di seguito:
• Ai piedi del guidatore
• Sui sedili del passeggero anteriore o posteriori (quando si posizionano oggetti)
• Sulla copertura bagagli
• Sulla plancia
• Sul cruscotto
● Fissare tutti gli oggetti presenti all’interno dell’abitacolo.
● Quando si abbatte lo schienale dei sedili posteriori, non si dovrebbero posizionare
oggetti lunghi immediatamente dietro i sedili anteriori.
● Non permettere a nessuno di viaggiare nel vano bagagli. Esso non è stato
progettato per il trasporto di passeggeri. Fare in modo che tutti gli occupanti del
veicolo siedano sui sedili ed allaccino correttamente le cinture di sicurezza. In caso
contrario essi saranno maggiormente esposti a lesioni gravi o mortali in caso di
improvvisa frenata, brusca sterzata o incidente.
■ Caricamento e distribuzione dei carichi
● Evitare di sovraccaricare il veicolo.
● Posizionare i carichi in maniera uniforme.
Il posizionamento non uniforme potrebbe ridurre il controllo in sterzata o in frenata
e di conseguenza provocare lesioni gravi o mortali.

175
4
4-1. Prima di mettersi alla guida
Guida
YARIS HV_OM_Europe_OM52J34L

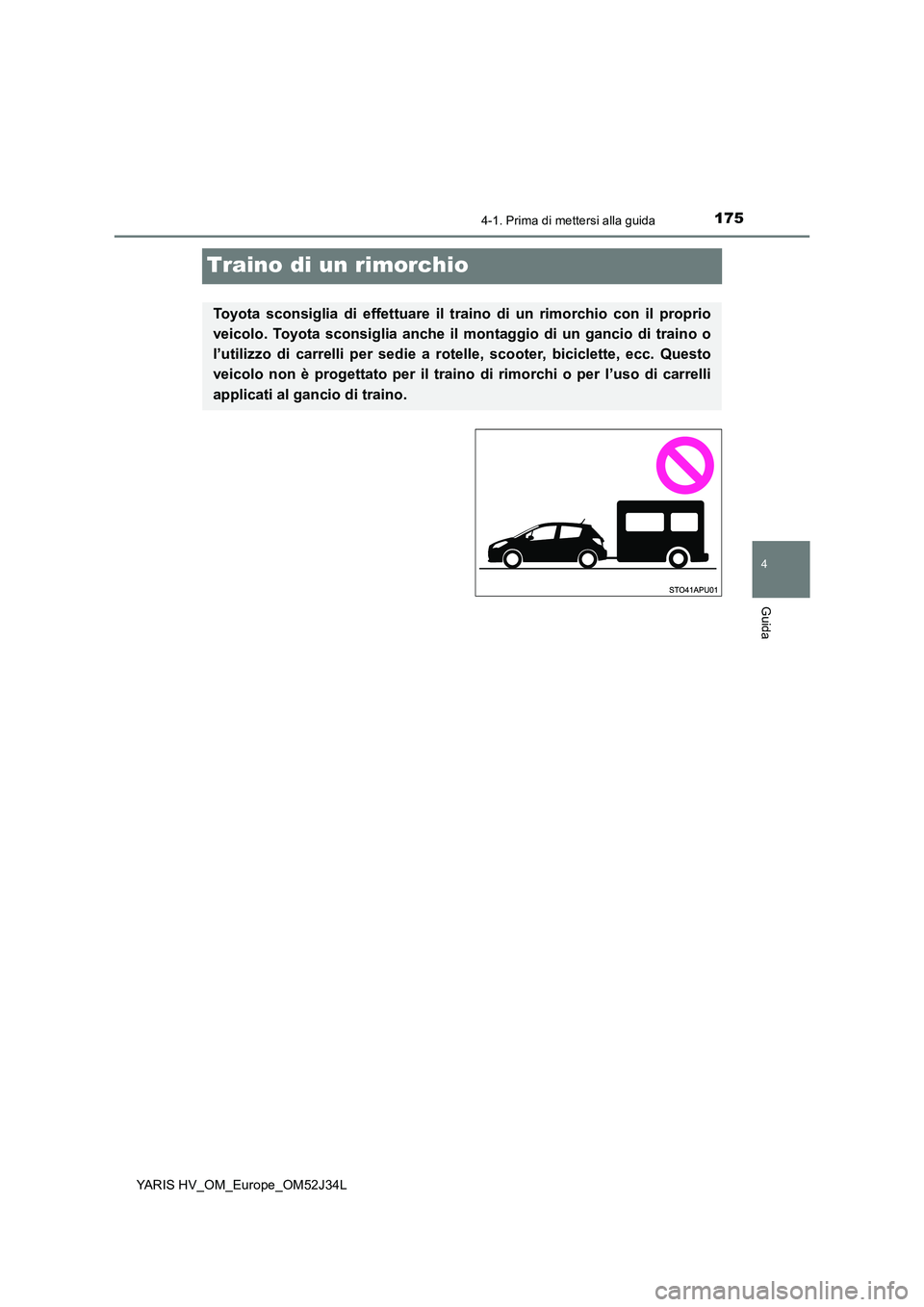

Traino di un rimorchio
Toyota sconsiglia di effettuare il traino di un rimorchio con il proprio
veicolo. Toyota sconsiglia anche il montaggio di un gancio di traino o
l’utilizzo di carrelli per sedie a rotelle, scooter, biciclette, ecc. Questo
veicolo non è progettato per il traino di rimorchi o per l’uso di carrelli
applicati al gancio di traino.

1764-2. Procedure di guida
YARIS HV_OM_Europe_OM52J34L

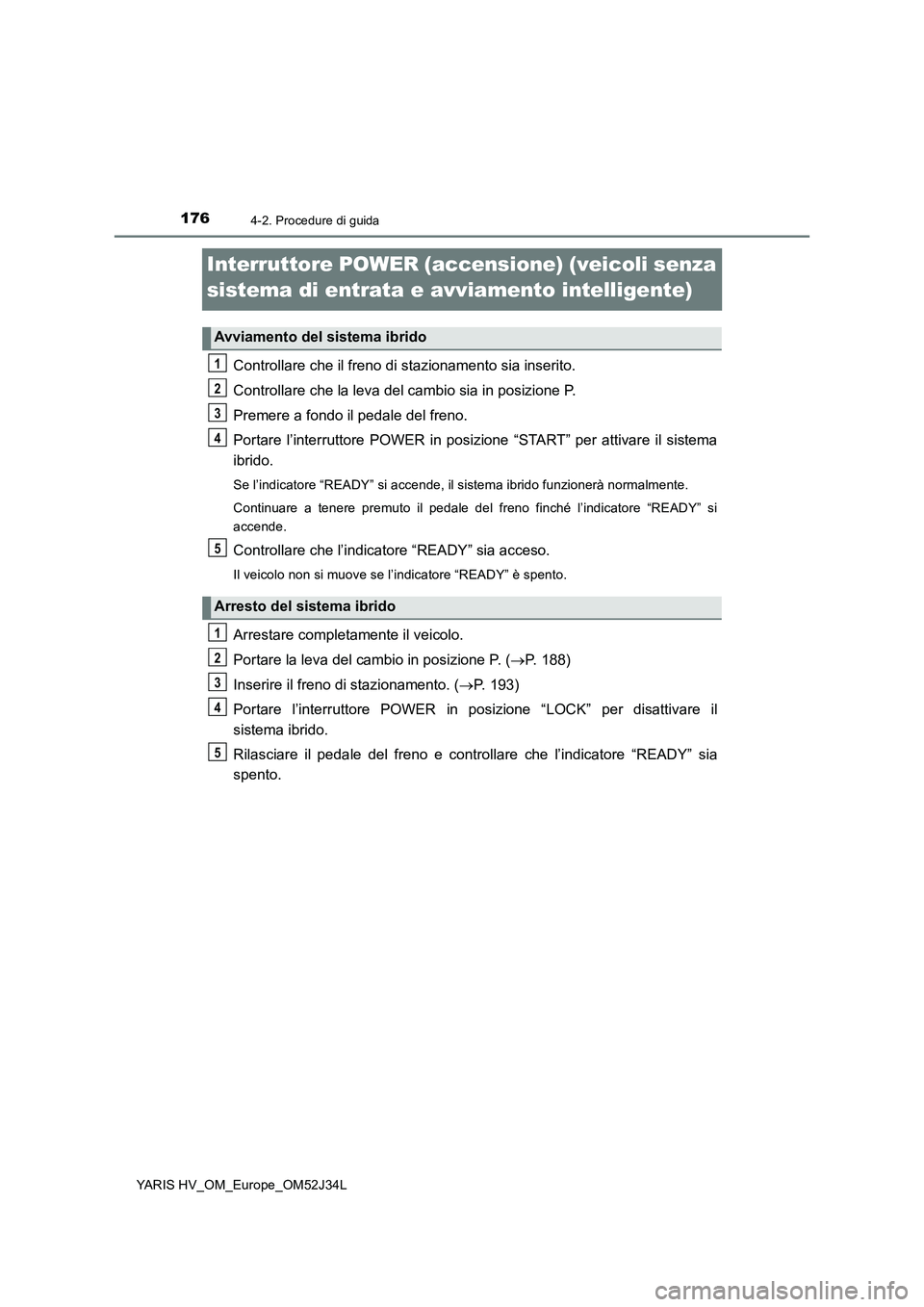

Interruttore POWER (accensione) (veicoli senza
sistema di entrata e avviamento intelligente)
Controllare che il freno di stazionamento sia inserito.
Controllare che la leva del cambio sia in posizione P.
Premere a fondo il pedale del freno.
Portare l’interruttore POWER in posizione “START” per attivare il sistema
ibrido.
Se l’indicatore “READY” si accende, il sistema ibrido funzionerà normalmente.
Continuare a tenere premuto il pedale del freno finché l’indicatore “READY” si
accende.
Controllare che l’indicatore “READY” sia acceso.
Il veicolo non si muove se l’indicatore “READY” è spento.
Arrestare completamente il veicolo.
Portare la leva del cambio in posizione P. ( P. 188)
Inserire il freno di stazionamento. ( P. 193)
Portare l’interruttore POWER in posizione “LOCK” per disattivare il
sistema ibrido.
Rilasciare il pedale del freno e controll are che l’indicatore “READY” sia
spento.
Avviamento del sistema ibrido
Arresto del sistema ibrido
1
2
3
4
5
1
2
3
4
5

1774-2. Procedure di guida
4
Guida
YARIS HV_OM_Europe_OM52J34L

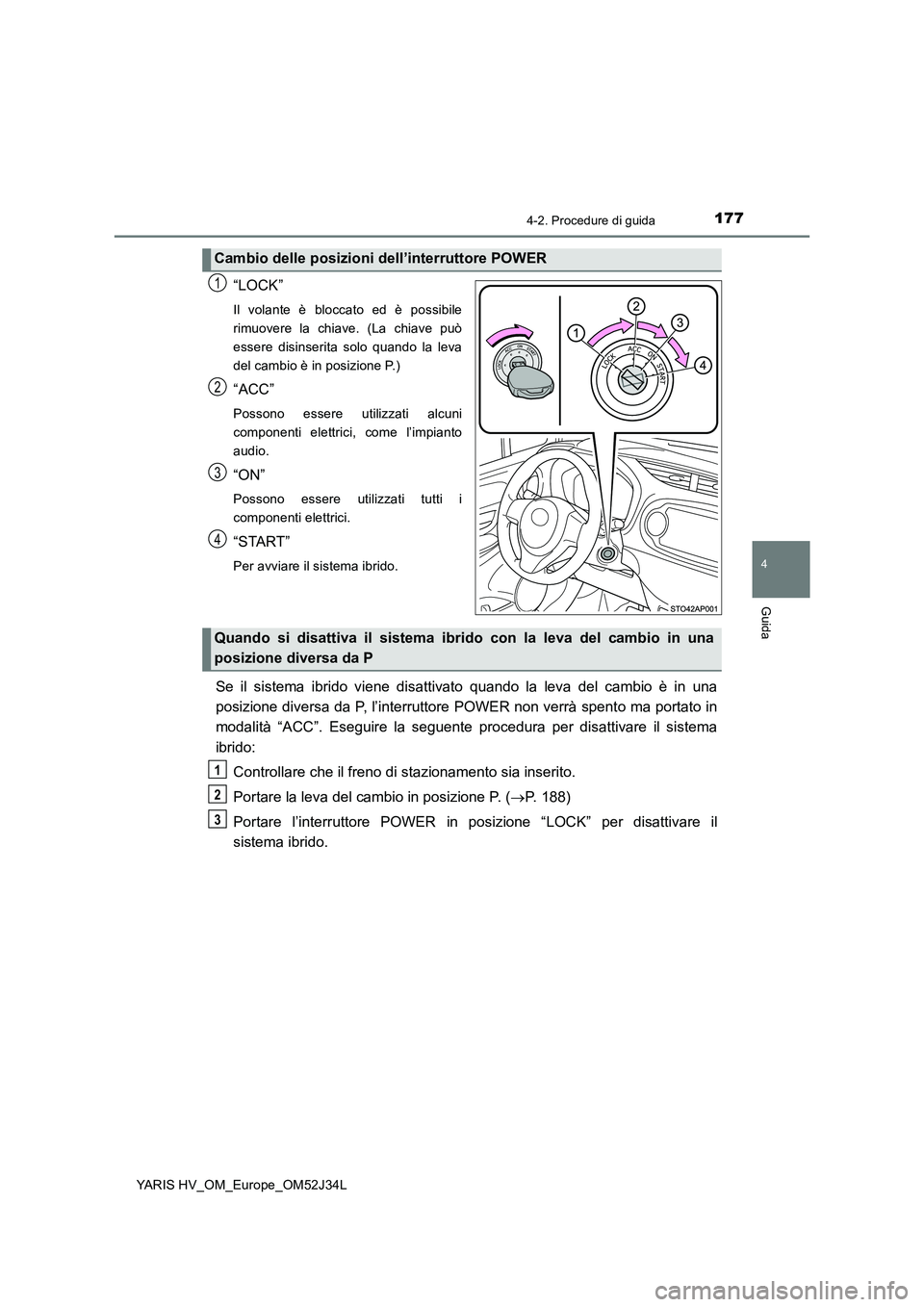

“LOCK”
Il volante è bloccato ed è possibile
rimuovere la chiave. (La chiave può
essere disinserita solo quando la leva
del cambio è in posizione P.)
“ACC”
Possono essere utilizzati alcuni
componenti elettrici, come l’impianto
audio.
“ON”
Possono essere utilizzati tutti i
componenti elettrici.
“START”
Per avviare il sistema ibrido.
Se il sistema ibrido viene disattivato quando la leva del cambio è in una
posizione diversa da P, l’interruttore POWER non verrà spento ma portato in
modalità “ACC”. Eseguire la seguente procedura per disattivare il sistema
ibrido:
Controllare che il freno di stazionamento sia inserito.
Portare la leva del cambio in posizione P. ( P. 188)
Portare l’interruttore POWER in posizione “LOCK” per disattivare il
sistema ibrido.
Cambio delle posizioni dell’interruttore POWER
1
2
3
4
Quando si disattiva il sistema ibrido con la leva del cambio in una
posizione diversa da P
1
2
3

1784-2. Procedure di guida
YARIS HV_OM_Europe_OM52J34L

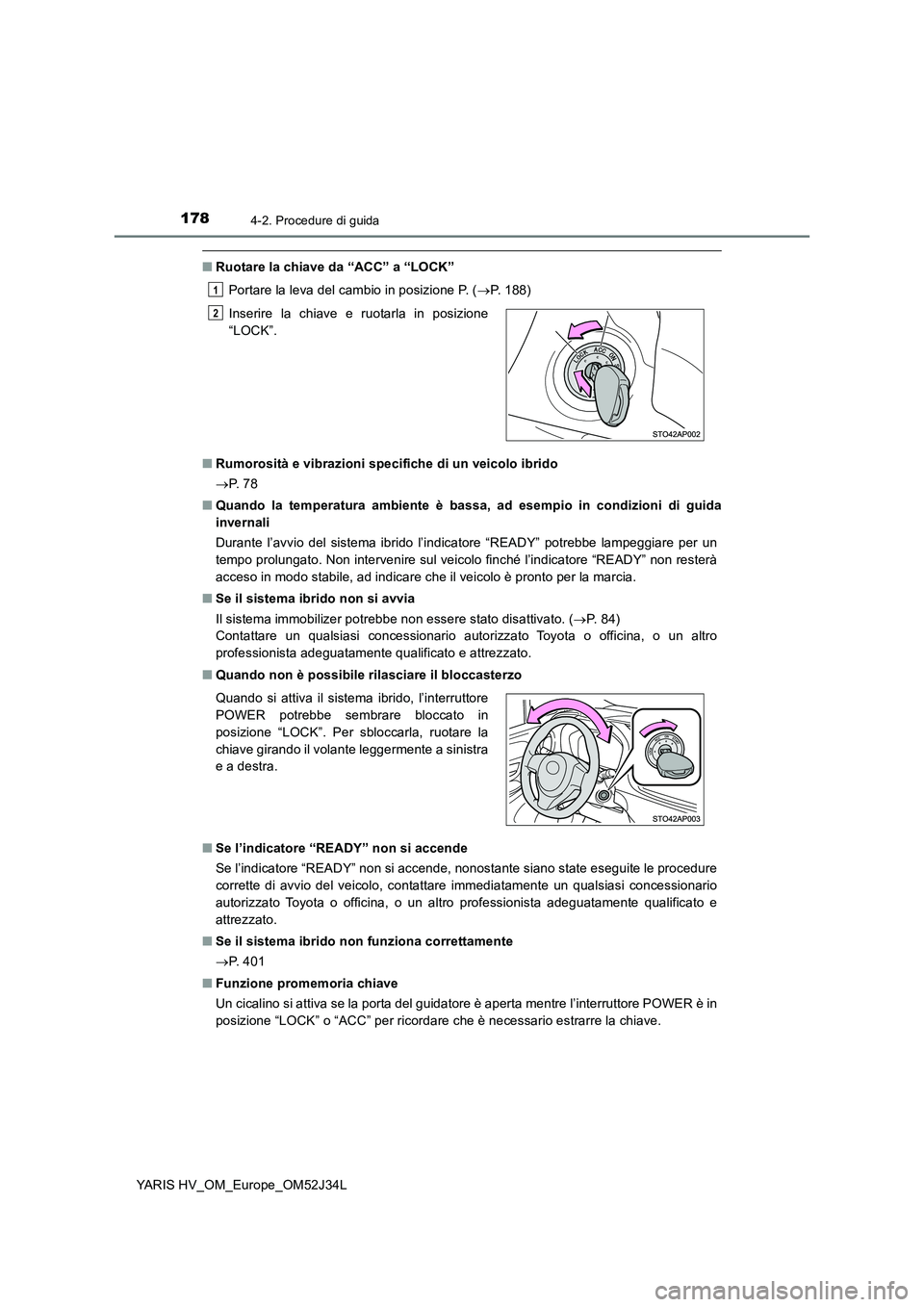

■Ruotare la chiave da “ACC” a “LOCK”
Portare la leva del cambio in posizione P. ( P. 188)
■ Rumorosità e vibrazioni specifiche di un veicolo ibrido
 P. 7 8
■ Quando la temperatura ambiente è bassa, ad esempio in condizioni di guida
invernali
Durante l’avvio del sistema ibrido l’indicatore “READY” potrebbe lampeggiare per un
tempo prolungato. Non intervenire sul veicolo finché l’indicatore “READY” non resterà
acceso in modo stabile, ad indicare che il veicolo è pronto per la marcia.
■ Se il sistema ibrido non si avvia
Il sistema immobilizer potrebbe non essere stato disattivato. ( P. 8 4 )
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Quando non è possibile rilasciare il bloccasterzo
■ Se l’indicatore “READY” non si accende
Se l’indicatore “READY” non si accende, nonostante siano state eseguite le procedure
corrette di avvio del veicolo, contattare immediatamente un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Se il sistema ibrido non funziona correttamente
 P. 4 0 1
■ Funzione promemoria chiave
Un cicalino si attiva se la porta del guidatore è aperta mentre l’interruttore POWER è in
posizione “LOCK” o “ACC” per ricordare che è necessario estrarre la chiave.
Inserire la chiave e ruotarla in posizione
“LOCK”.
Quando si attiva il sistema ibrido, l’interruttore
POWER potrebbe sembrare bloccato in
posizione “LOCK”. Per sbloccarla, ruotare la
chiave girando il volante leggermente a sinistra
e a destra.
1
2

1794-2. Procedure di guida
4
Guida
YARIS HV_OM_Europe_OM52J34L

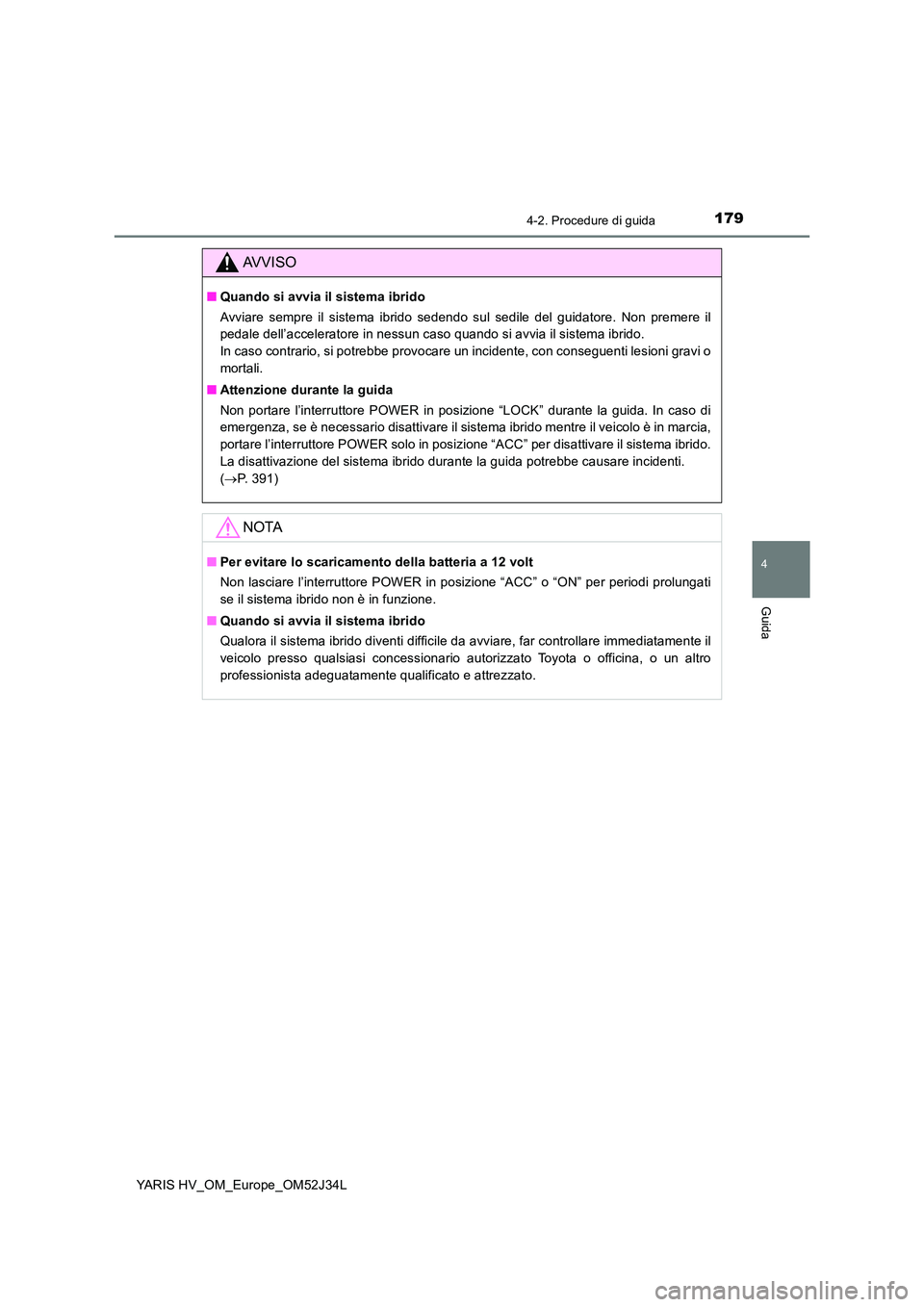

AVVISO
■Quando si avvia il sistema ibrido
Avviare sempre il sistema ibrido sedendo sul sedile del guidatore. Non premere il
pedale dell’acceleratore in nessun caso quando si avvia il sistema ibrido.
In caso contrario, si potrebbe provocare un incidente, con conseguenti lesioni gravi o
mortali.
■ Attenzione durante la guida
Non portare l’interruttore POWER in posizione “LOCK” durante la guida. In caso di
emergenza, se è necessario disattivare il sistema ibrido mentre il veicolo è in marcia,
portare l’interruttore POWER solo in posizione “ACC” per disattivare il sistema ibrido.
La disattivazione del sistema ibrido durante la guida potrebbe causare incidenti.
( P. 391)
NOTA
■Per evitare lo scaricamento della batteria a 12 volt
Non lasciare l’interruttore POWER in posizione “ACC” o “ON” per periodi prolungati
se il sistema ibrido non è in funzione.
■ Quando si avvia il sistema ibrido
Qualora il sistema ibrido diventi difficile da avviare, far controllare immediatamente il
veicolo presso qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

1804-2. Procedure di guida
YARIS HV_OM_Europe_OM52J34L

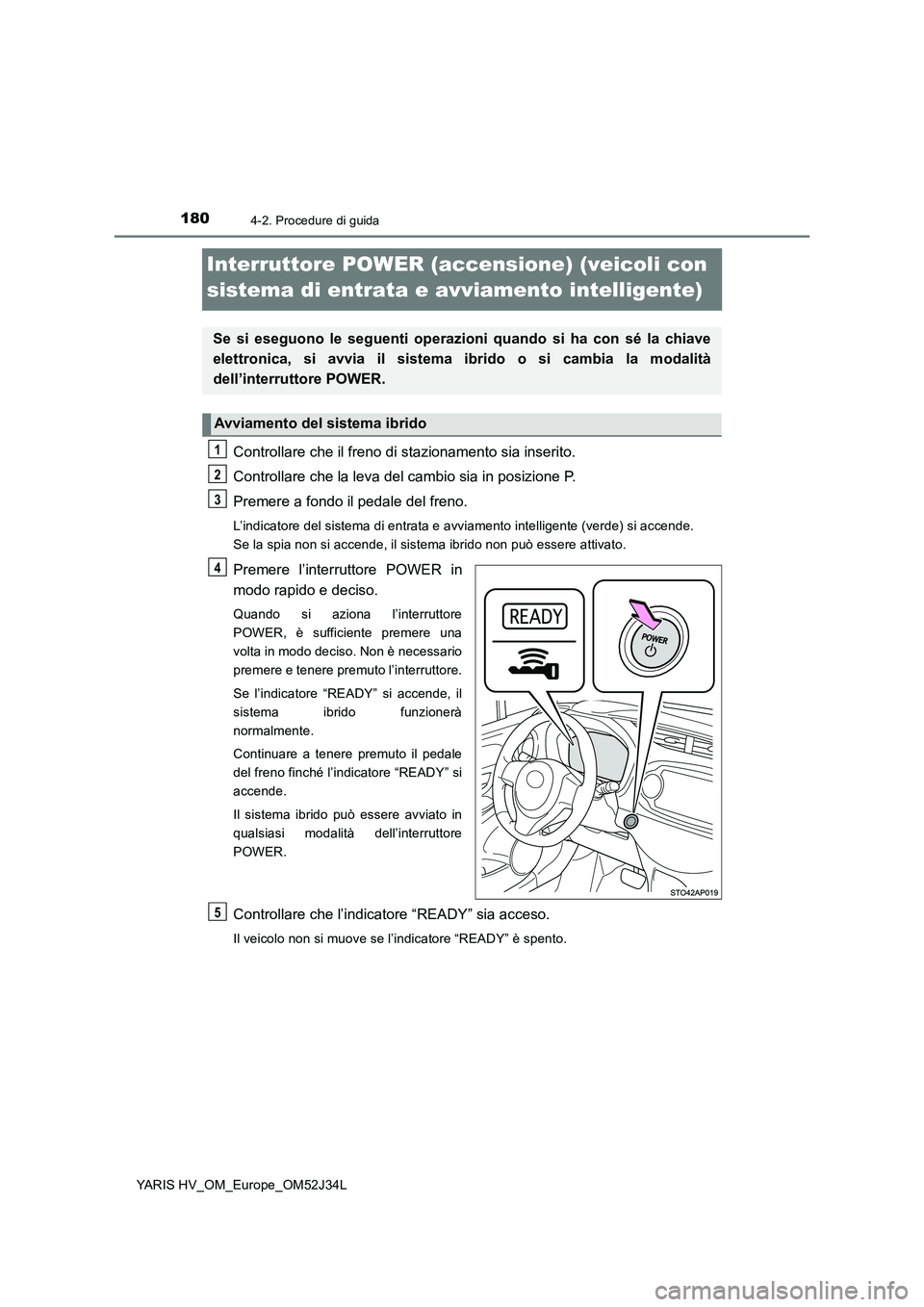

Interruttore POWER (accensione) (veicoli con
sistema di entrata e avviamento intelligente)
Controllare che il freno di stazionamento sia inserito.
Controllare che la leva del cambio sia in posizione P.
Premere a fondo il pedale del freno.
L’indicatore del sistema di entrata e avviamento intelligente (verde) si accende.
Se la spia non si accende, il sistema ibrido non può essere attivato.
Premere l’interruttore POWER in
modo rapido e deciso.
Quando si aziona l’interruttore
POWER, è sufficiente premere una
volta in modo deciso. Non è necessario
premere e tenere premuto l’interruttore.
Se l’indicatore “READY” si accende, il
sistema ibrido funzionerà
normalmente.
Continuare a tenere premuto il pedale
del freno finché l’indicatore “READY” si
accende.
Il sistema ibrido può essere avviato in
qualsiasi modalità dell’interruttore
POWER.
Controllare che l’indicatore “READY” sia acceso.
Il veicolo non si muove se l’indicatore “READY” è spento.
Se si eseguono le seguenti operazioni quando si ha con sé la chiave
elettronica, si avvia il sistema ibrido o si cambia la modalità
dell’interruttore POWER.
Avviamento del sistema ibrido
1
2
3
4
5
