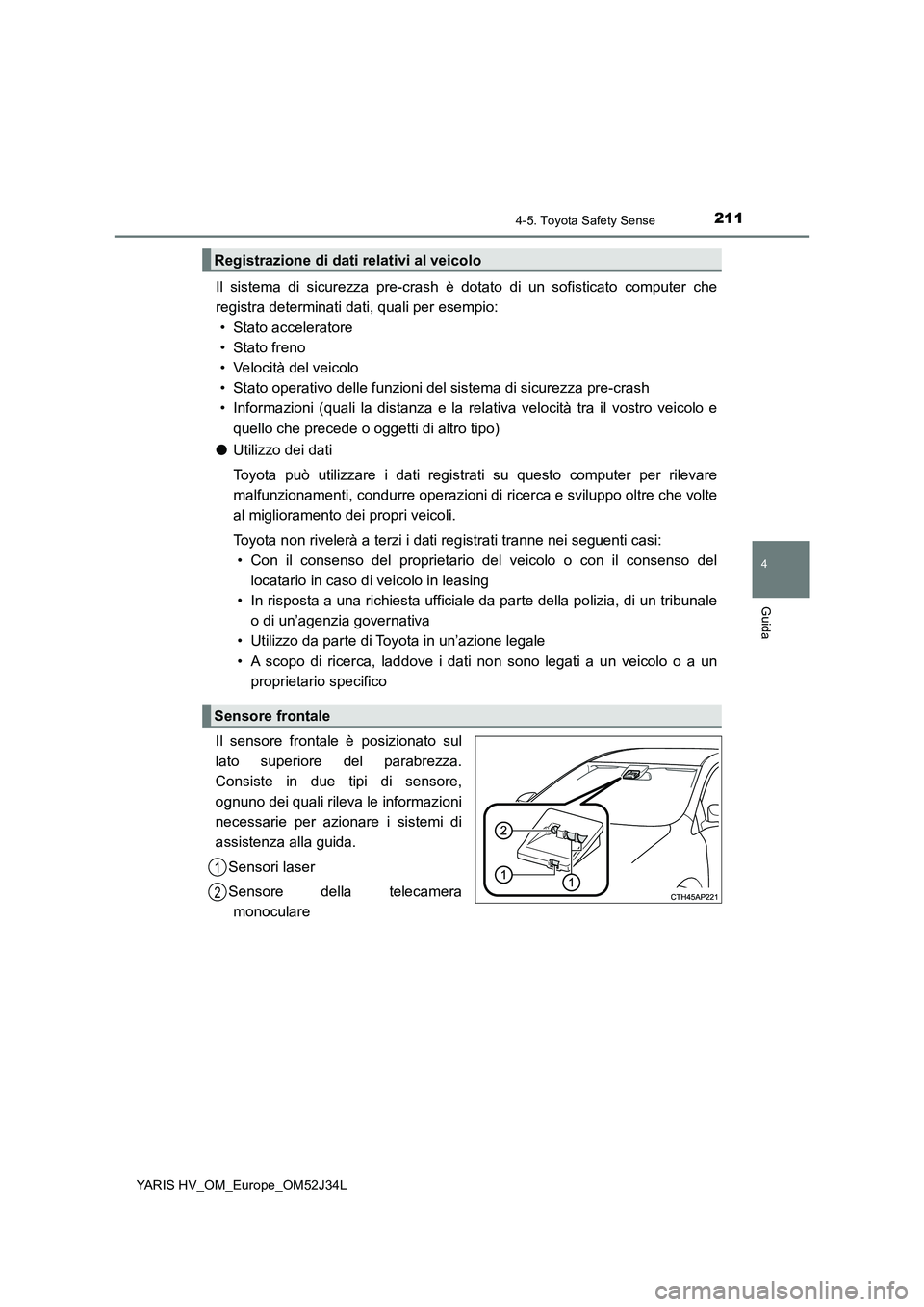

2114-5. Toyota Safety Sense
4
Guida
YARIS HV_OM_Europe_OM52J34L
Il sistema di sicurezza pre-crash è dotato di un sofisticato computer che
registra determinati dati, quali per esempio:
• Stato acceleratore
• Stato freno
• Velocità del veicolo
• Stato operativo delle funzioni del sistema di sicurezza pre-crash
• Informazioni (quali la distanza e la relativa velocità tra il vostro veicolo e
quello che precede o oggetti di altro tipo)
● Utilizzo dei dati
Toyota può utilizzare i dati registrati su questo computer per rilevare
malfunzionamenti, condurre operazioni di ricerca e sviluppo oltre che volte
al miglioramento dei propri veicoli.
Toyota non rivelerà a terzi i dati registrati tranne nei seguenti casi:
• Con il consenso del proprietario del veicolo o con il consenso del
locatario in caso di veicolo in leasing
• In risposta a una richiesta ufficiale da parte della polizia, di un tribunale
o di un’agenzia governativa
• Utilizzo da parte di Toyota in un’azione legale
• A scopo di ricerca, laddove i dati non sono legati a un veicolo o a un
proprietario specifico
Il sensore frontale è posizionato sul
lato superiore del parabrezza.
Consiste in due tipi di sensore,
ognuno dei quali rileva le informazioni
necessarie per azionare i sistemi di
assistenza alla guida.
Sensori laser
Sensore della telecamera
monoculare
Registrazione di dati relativi al veicolo
Sensore frontale
1
2

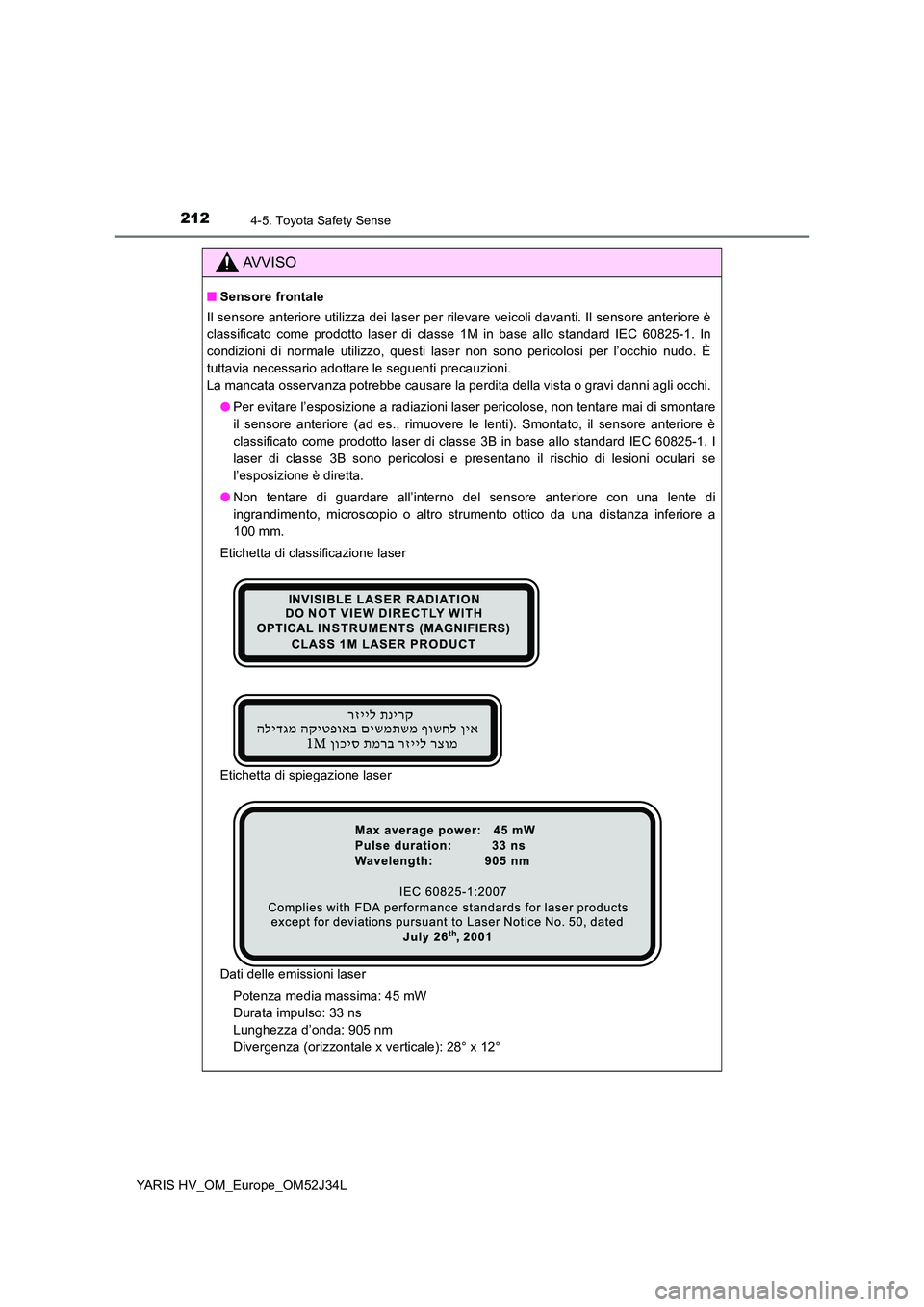

2124-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J34L
AVVISO
■Sensore frontale
Il sensore anteriore utilizza dei laser per rilevare veicoli davanti. Il sensore anteriore è
classificato come prodotto laser di classe 1M in base allo standard IEC 60825-1. In
condizioni di normale utilizzo, questi laser non sono pericolosi per l’occhio nudo. È
tuttavia necessario adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare la perdita della vista o gravi danni agli occhi.
● Per evitare l’esposizione a radiazioni laser pericolose, non tentare mai di smontare
il sensore anteriore (ad es., rimuovere le lenti). Smontato, il sensore anteriore è
classificato come prodotto laser di classe 3B in base allo standard IEC 60825-1. I
laser di classe 3B sono pericolosi e presentano il rischio di lesioni oculari se
l’esposizione è diretta.
● Non tentare di guardare all’interno del sensore anteriore con una lente di
ingrandimento, microscopio o altro strumento ottico da una distanza inferiore a
100 mm.
Etichetta di classificazione laser
Etichetta di spiegazione laser
Dati delle emissioni laser
Potenza media massima: 45 mW
Durata impulso: 33 ns
Lunghezza d’onda: 905 nm
Divergenza (orizzontale x verticale): 28° x 12°

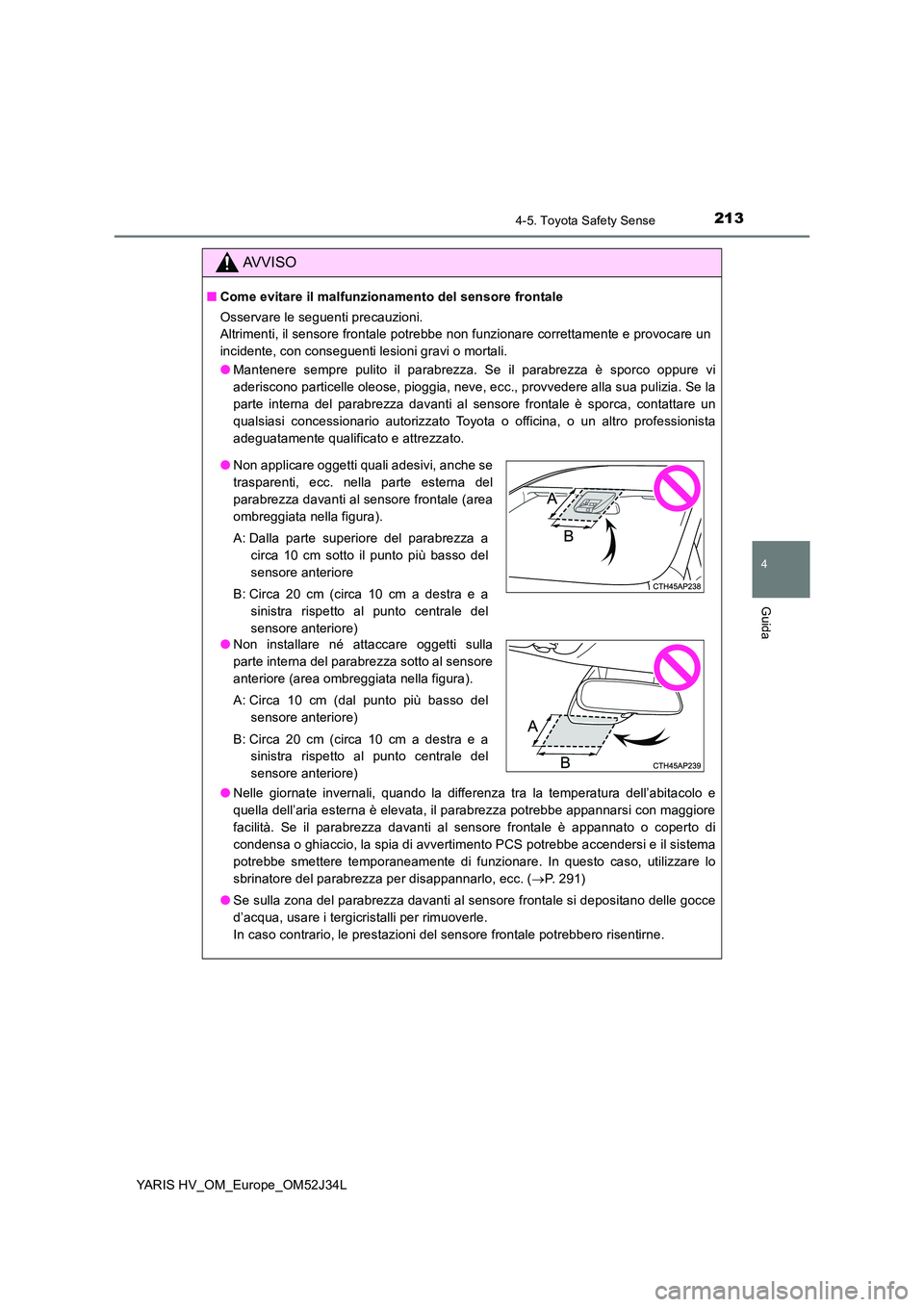

2134-5. Toyota Safety Sense
4
Guida
YARIS HV_OM_Europe_OM52J34L
AVVISO
■Come evitare il malfunzionamento del sensore frontale
Osservare le seguenti precauzioni.
Altrimenti, il sensore frontale potrebbe non funzionare correttamente e provocare un
incidente, con conseguenti lesioni gravi o mortali.
● Mantenere sempre pulito il parabrezza. Se il parabrezza è sporco oppure vi
aderiscono particelle oleose, pioggia, neve, ecc., provvedere alla sua pulizia. Se la
parte interna del parabrezza davanti al sensore frontale è sporca, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Nelle giornate invernali, quando la differenza tra la temperatura dell’abitacolo e
quella dell’aria esterna è elevata, il parabrezza potrebbe appannarsi con maggiore
facilità. Se il parabrezza davanti al sensore frontale è appannato o coperto di
condensa o ghiaccio, la spia di avvertimento PCS potrebbe accendersi e il sistema
potrebbe smettere temporaneamente di funzionare. In questo caso, utilizzare lo
sbrinatore del parabrezza per disappannarlo, ecc. ( P. 291)
● Se sulla zona del parabrezza davanti al sensore frontale si depositano delle gocce
d’acqua, usare i tergicristalli per rimuoverle.
In caso contrario, le prestazioni del sensore frontale potrebbero risentirne.
● Non applicare oggetti quali adesivi, anche se
trasparenti, ecc. nella parte esterna del
parabrezza davanti al sensore frontale (area
ombreggiata nella figura).
A: Dalla parte superiore del parabrezza a
circa 10 cm sotto il punto più basso del
sensore anteriore
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore anteriore)
● Non installare né attaccare oggetti sulla
parte interna del parabrezza sotto al sensore
anteriore (area ombreggiata nella figura).
A: Circa 10 cm (dal punto più basso del
sensore anteriore)
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore anteriore)

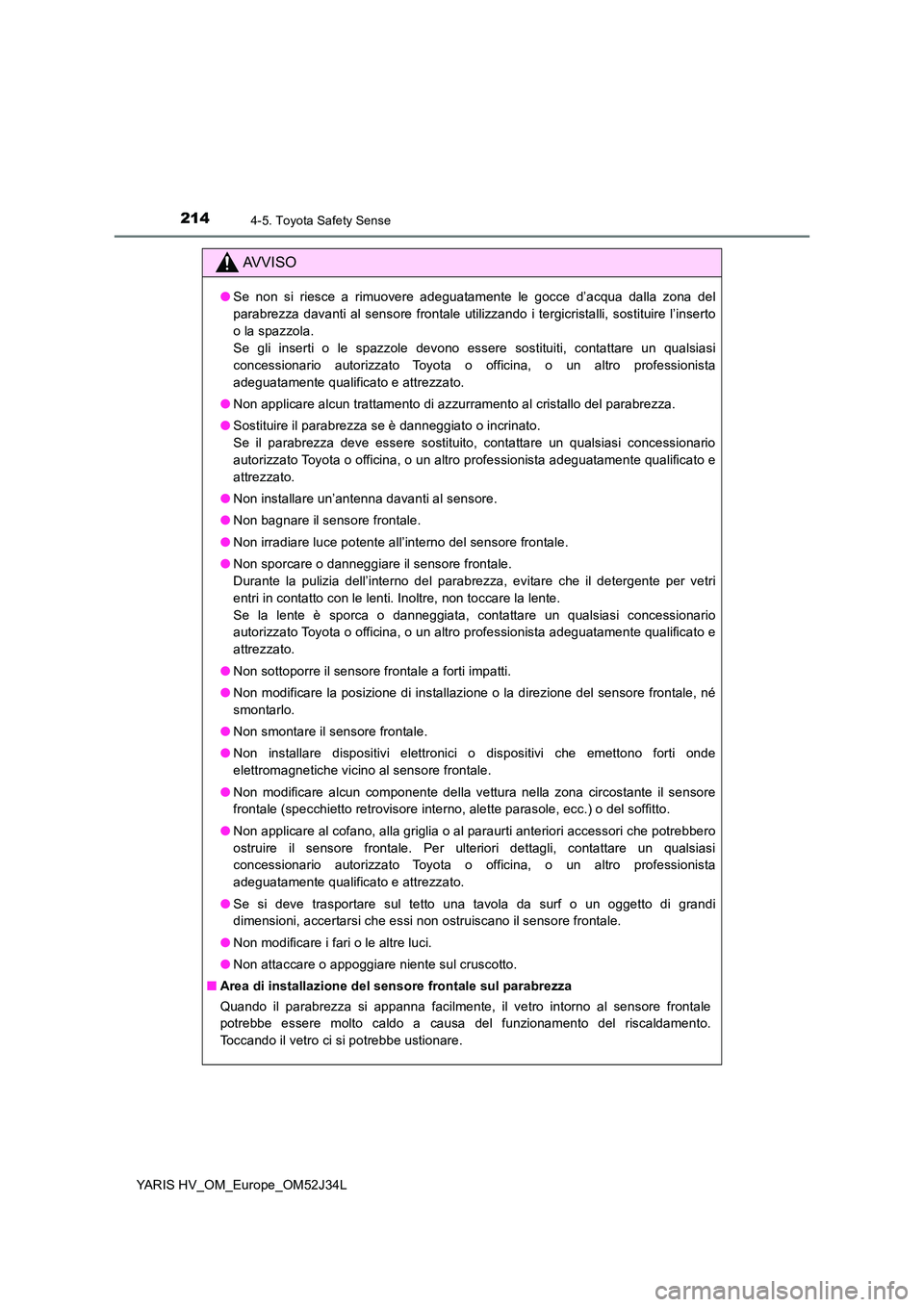

2144-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J34L
AVVISO
●Se non si riesce a rimuovere adeguatamente le gocce d’acqua dalla zona del
parabrezza davanti al sensore frontale utilizzando i tergicristalli, sostituire l’inserto
o la spazzola.
Se gli inserti o le spazzole devono essere sostituiti, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Non applicare alcun trattamento di azzurramento al cristallo del parabrezza.
● Sostituire il parabrezza se è danneggiato o incrinato.
Se il parabrezza deve essere sostituito, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Non installare un’antenna davanti al sensore.
● Non bagnare il sensore frontale.
● Non irradiare luce potente all’interno del sensore frontale.
● Non sporcare o danneggiare il sensore frontale.
Durante la pulizia dell’interno del parabrezza, evitare che il detergente per vetri
entri in contatto con le lenti. Inoltre, non toccare la lente.
Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Non sottoporre il sensore frontale a forti impatti.
● Non modificare la posizione di installazione o la direzione del sensore frontale, né
smontarlo.
● Non smontare il sensore frontale.
● Non installare dispositivi elettronici o dispositivi che emettono forti onde
elettromagnetiche vicino al sensore frontale.
● Non modificare alcun componente della vettura nella zona circostante il sensore
frontale (specchietto retrovisore interno, alette parasole, ecc.) o del soffitto.
● Non applicare al cofano, alla griglia o al paraurti anteriori accessori che potrebbero
ostruire il sensore frontale. Per ulteriori dettagli, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Se si deve trasportare sul tetto una tavola da surf o un oggetto di grandi
dimensioni, accertarsi che essi non ostruiscano il sensore frontale.
● Non modificare i fari o le altre luci.
● Non attaccare o appoggiare niente sul cruscotto.
■ Area di installazione del sensore frontale sul parabrezza
Quando il parabrezza si appanna facilmente, il vetro intorno al sensore frontale
potrebbe essere molto caldo a causa del funzionamento del riscaldamento.
Toccando il vetro ci si potrebbe ustionare.

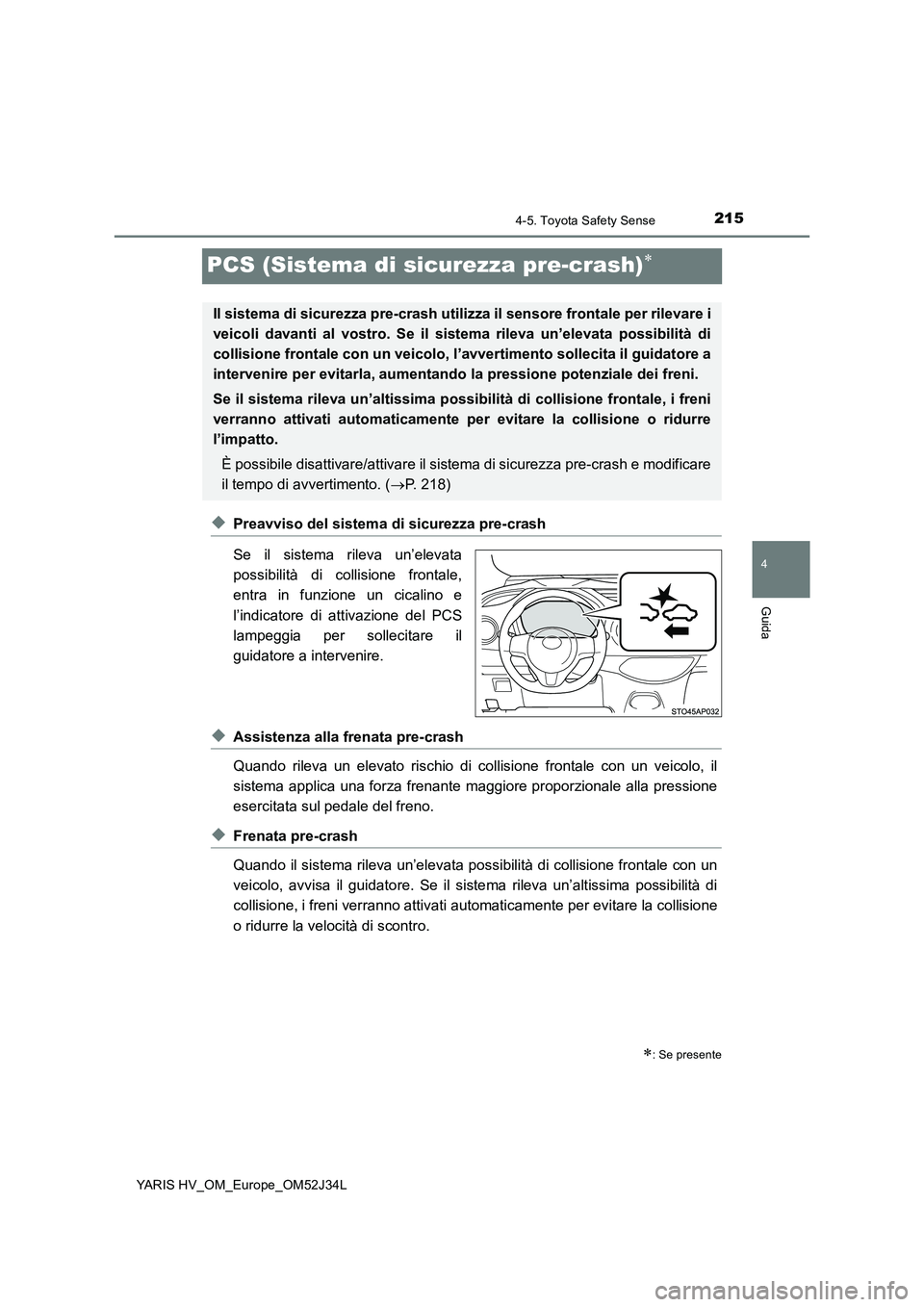

215
4
4-5. Toyota Safety Sense
Guida
YARIS HV_OM_Europe_OM52J34L
PCS (Sistema di sicurezza pre-crash)
◆Preavviso del sistema di sicurezza pre-crash
Se il sistema rileva un’elevata
possibilità di collisione frontale,
entra in funzione un cicalino e
l’indicatore di attivazione del PCS
lampeggia per sollecitare il
guidatore a intervenire.
◆Assistenza alla frenata pre-crash
Quando rileva un elevato rischio di collisione frontale con un veicolo, il
sistema applica una forza frenante maggiore proporzionale alla pressione
esercitata sul pedale del freno.
◆Frenata pre-crash
Quando il sistema rileva un’elevata possibilità di collisione frontale con un
veicolo, avvisa il guidatore. Se il si stema rileva un’altissima possibilità di
collisione, i freni verranno attivati automaticamente per evitare la collisione
o ridurre la velocità di scontro.
: Se presente
Il sistema di sicurezza pre-crash utilizza il sensore frontale per rilevare i
veicoli davanti al vostro. Se il si stema rileva un’elevata possibilità di
collisione frontale con un veicolo, l’ avvertimento sollecita il guidatore a
intervenire per evitarla, aumentando la pressione potenziale dei freni.
Se il sistema rileva un’altissima possibilità di collisione frontale, i freni
verranno attivati automaticamente per evitare la collisione o ridurre
l’impatto.
È possibile disattivare/attivare il sistema di sicurezza pre-crash e modificare
il tempo di avvertimento. ( P. 218)

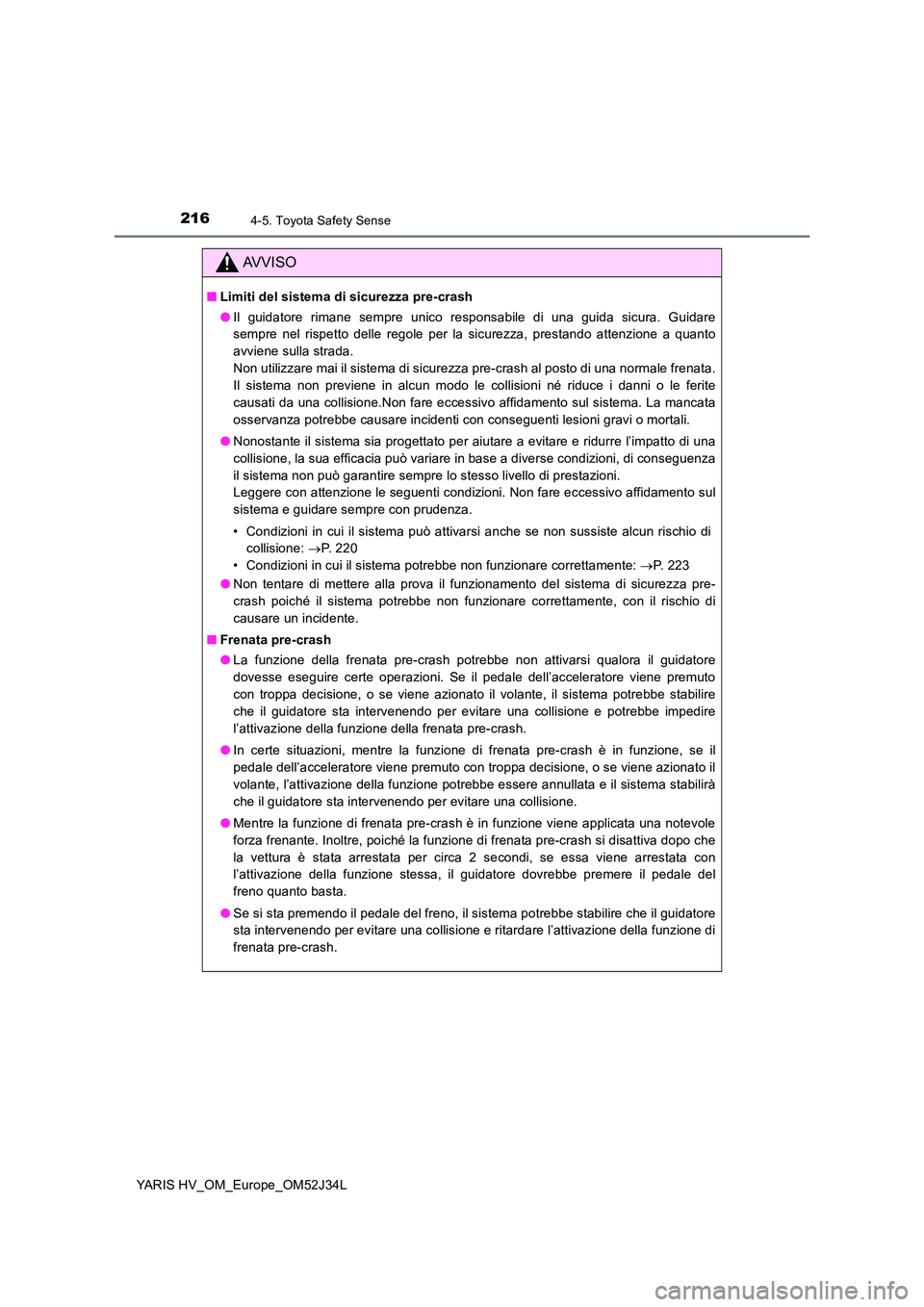

2164-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J34L
AVVISO
■Limiti del sistema di sicurezza pre-crash
● Il guidatore rimane sempre unico responsabile di una guida sicura. Guidare
sempre nel rispetto delle regole per la sicurezza, prestando attenzione a quanto
avviene sulla strada.
Non utilizzare mai il sistema di sicurezza pre-crash al posto di una normale frenata.
Il sistema non previene in alcun modo le collisioni né riduce i danni o le ferite
causati da una collisione.Non fare eccessivo affidamento sul sistema. La mancata
osservanza potrebbe causare incidenti con conseguenti lesioni gravi o mortali.
● Nonostante il sistema sia progettato per aiutare a evitare e ridurre l’impatto di una
collisione, la sua efficacia può variare in base a diverse condizioni, di conseguenza
il sistema non può garantire sempre lo stesso livello di prestazioni.
Leggere con attenzione le seguenti condizioni. Non fare eccessivo affidamento sul
sistema e guidare sempre con prudenza.
• Condizioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di
collisione: P. 2 2 0
• Condizioni in cui il sistema potrebbe non funzionare correttamente: P. 223
● Non tentare di mettere alla prova il funzionamento del sistema di sicurezza pre-
crash poiché il sistema potrebbe non funzionare correttamente, con il rischio di
causare un incidente.
■ Frenata pre-crash
● La funzione della frenata pre-crash potrebbe non attivarsi qualora il guidatore
dovesse eseguire certe operazioni. Se il pedale dell’acceleratore viene premuto
con troppa decisione, o se viene azionato il volante, il sistema potrebbe stabilire
che il guidatore sta intervenendo per evitare una collisione e potrebbe impedire
l’attivazione della funzione della frenata pre-crash.
● In certe situazioni, mentre la funzione di frenata pre-crash è in funzione, se il
pedale dell’acceleratore viene premuto con troppa decisione, o se viene azionato il
volante, l’attivazione della funzione potrebbe essere annullata e il sistema stabilirà
che il guidatore sta intervenendo per evitare una collisione.
● Mentre la funzione di frenata pre-crash è in funzione viene applicata una notevole
forza frenante. Inoltre, poiché la funzione di frenata pre-crash si disattiva dopo che
la vettura è stata arrestata per circa 2 secondi, se essa viene arrestata con
l’attivazione della funzione stessa, il guidatore dovrebbe premere il pedale del
freno quanto basta.
● Se si sta premendo il pedale del freno, il sistema potrebbe stabilire che il guidatore
sta intervenendo per evitare una collisione e ritardare l’attivazione della funzione di
frenata pre-crash.

2174-5. Toyota Safety Sense
4
Guida
YARIS HV_OM_Europe_OM52J34L
AVVISO
●Durante la guida, ad esempio attraversando un passaggio a livello, il sistema
potrebbe rilevare un’elevata possibilità di collisione con un oggetto, ad esempio
con le sbarre di un passaggio a livello, e azionare la funzione di frenata pre-crash.
Per spostare la vettura in caso di emergenza, ad esempio se il sistema si attiva
mentre si attraversa un passaggio a livello, eseguire le seguenti operazioni e
adottare le misure necessarie a garantire la vostra sicurezza.
• Se il veicolo si è arrestato, premere il pedale dell’acceleratore.
• Se il veicolo decelera, premere a fondo il pedale dell’acceleratore. ( P. 219)
• Disattivare il sistema di sicurezza pre-crash. ( P. 218)
■ Quando disattivare il sistema di sicurezza pre-crash
Nelle seguenti situazioni è consigliabile disattivare il sistema perché potrebbe non
funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o
mortali:
● Quando il veicolo viene trainato
● Quando il veicolo sta trainando un altro veicolo
● Durante il trasporto del veicolo su camion, nave, treno o mezzi simili di trasporto
● Quando il veicolo è sollevato, il sistema ibrido è acceso e i pneumatici possono
ruotare liberamente
● Durante un’ispezione del veicolo utilizzando ad esempio un tester per tamburo del
freno, un dinamometro del telaio o un tester per tachimetro, oppure quando si
utilizza un’equilibratrice per ruote sul veicolo stesso
● Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o
guasto
● In caso di guida sportiva o off-road
● Quando le condizioni dei pneumatici non sono buone e le loro prestazioni non sono
ottimali P. 344, 359)
● Quando sono installati pneumatici di dimensioni diverse rispetto a quelle
specificate
● Quando si utilizzano le catene da neve
● Quando si utilizzano un ruotino di scorta o un kit di emergenza per la riparazione
dei pneumatici in caso di foratura

2184-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J34L

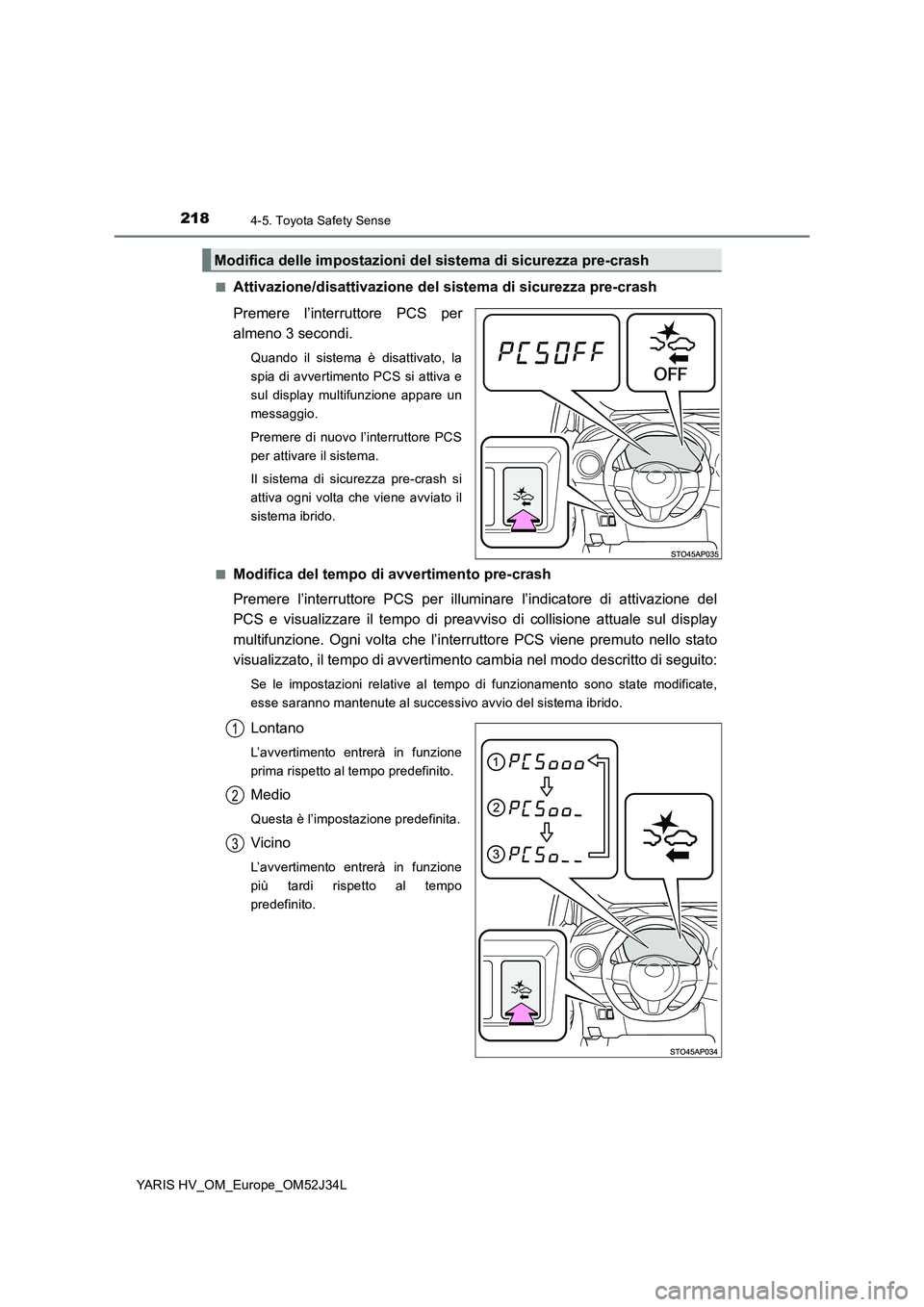

■Attivazione/disattivazione del sistema di sicurezza pre-crash
Premere l’interruttore PCS per
almeno 3 secondi.
Quando il sistema è disattivato, la
spia di avvertimento PCS si attiva e
sul display multifunzione appare un
messaggio.
Premere di nuovo l’interruttore PCS
per attivare il sistema.
Il sistema di sicurezza pre-crash si
attiva ogni volta che viene avviato il
sistema ibrido.
■Modifica del tempo di avvertimento pre-crash
Premere l’interruttore PCS per illuminare l’indicatore di attivazione del
PCS e visualizzare il tempo di preavviso di collisione attuale sul display
multifunzione. Ogni volta che l’interruttore PCS viene premuto nello stato
visualizzato, il tempo di avvertimento cambia nel modo descritto di seguito:
Se le impostazioni relative al tempo di funzionamento sono state modificate,
esse saranno mantenute al successivo avvio del sistema ibrido.
Lontano
L’avvertimento entrerà in funzione
prima rispetto al tempo predefinito.
Medio
Questa è l’impostazione predefinita.
Vicino
L’avvertimento entrerà in funzione
più tardi rispetto al tempo
predefinito.
Modifica delle impostazioni del sistema di sicurezza pre-crash
1
2
3

2194-5. Toyota Safety Sense
4
Guida
YARIS HV_OM_Europe_OM52J34L

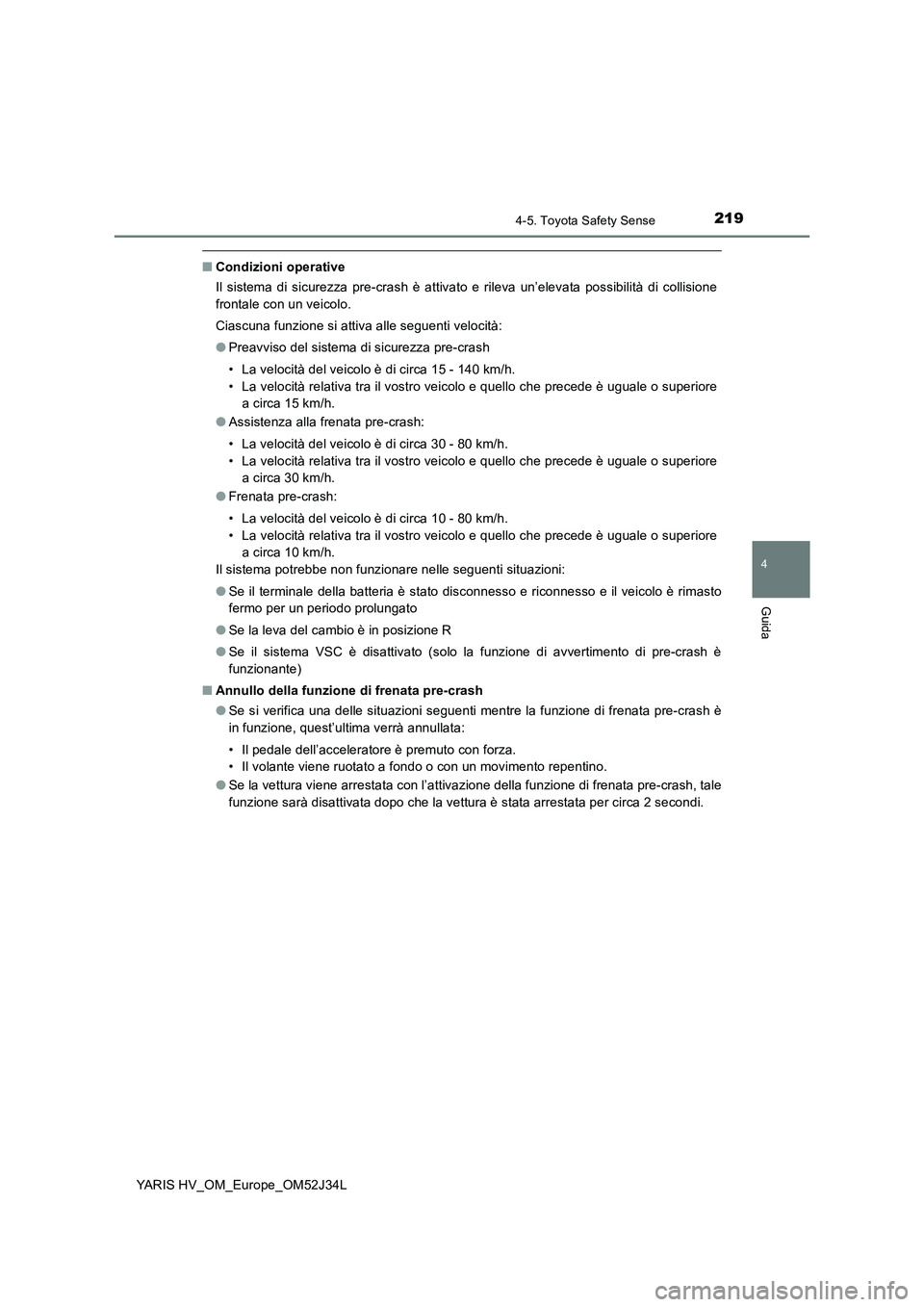

■Condizioni operative
Il sistema di sicurezza pre-crash è attivato e rileva un’elevata possibilità di collisione
frontale con un veicolo.
Ciascuna funzione si attiva alle seguenti velocità:
● Preavviso del sistema di sicurezza pre-crash
• La velocità del veicolo è di circa 15 - 140 km/h.
• La velocità relativa tra il vostro veicolo e quello che precede è uguale o superiore
a circa 15 km/h.
● Assistenza alla frenata pre-crash:
• La velocità del veicolo è di circa 30 - 80 km/h.
• La velocità relativa tra il vostro veicolo e quello che precede è uguale o superiore
a circa 30 km/h.
● Frenata pre-crash:
• La velocità del veicolo è di circa 10 - 80 km/h.
• La velocità relativa tra il vostro veicolo e quello che precede è uguale o superiore
a circa 10 km/h.
Il sistema potrebbe non funzionare nelle seguenti situazioni:
● Se il terminale della batteria è stato disconnesso e riconnesso e il veicolo è rimasto
fermo per un periodo prolungato
● Se la leva del cambio è in posizione R
● Se il sistema VSC è disattivato (solo la funzione di avvertimento di pre-crash è
funzionante)
■ Annullo della funzione di frenata pre-crash
● Se si verifica una delle situazioni seguenti mentre la funzione di frenata pre-crash è
in funzione, quest’ultima verrà annullata:
• Il pedale dell’acceleratore è premuto con forza.
• Il volante viene ruotato a fondo o con un movimento repentino.
● Se la vettura viene arrestata con l’attivazione della funzione di frenata pre-crash, tale
funzione sarà disattivata dopo che la vettura è stata arrestata per circa 2 secondi.

2204-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J34L

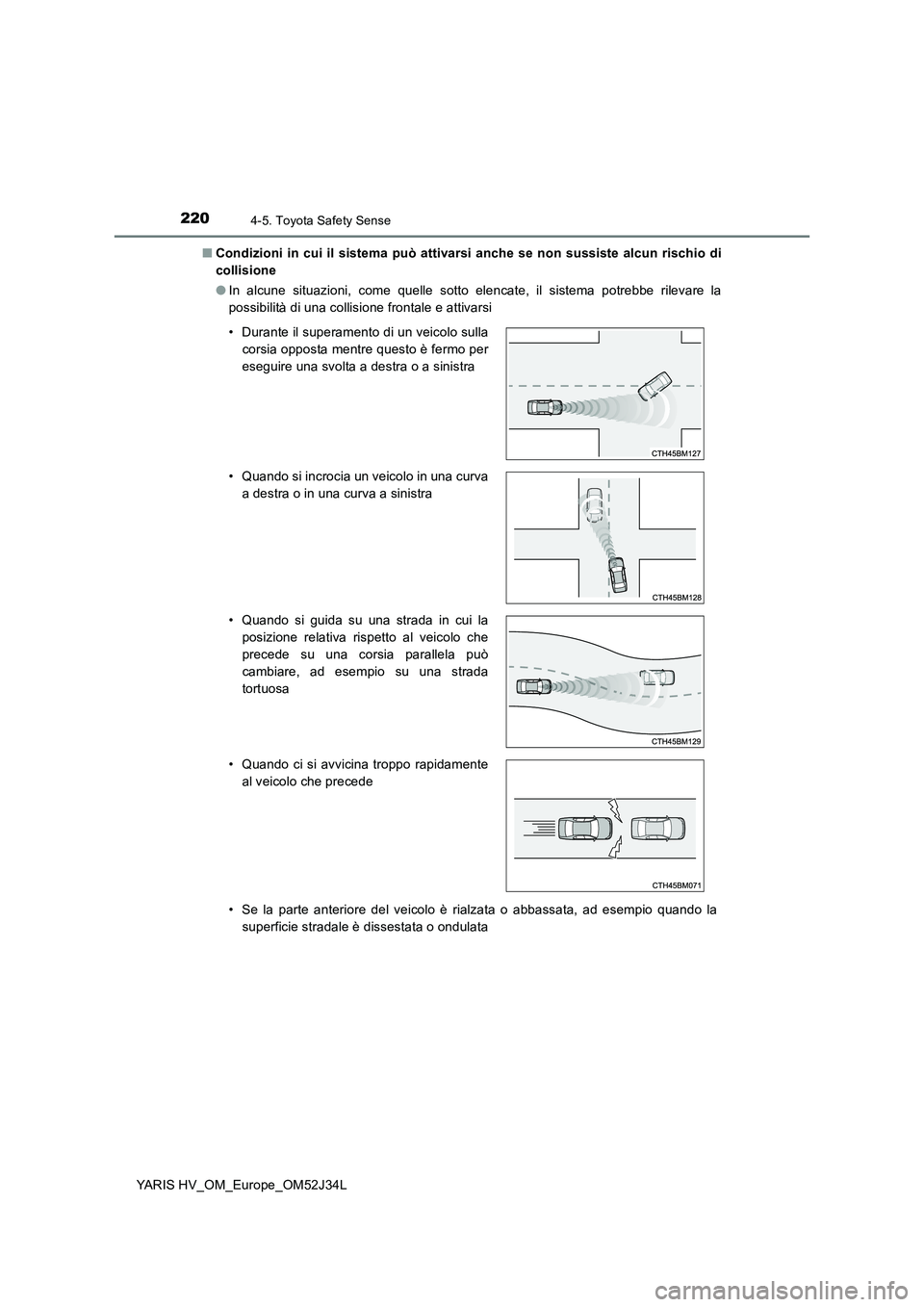

■ Condizioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di
collisione
● In alcune situazioni, come quelle sotto elencate, il sistema potrebbe rilevare la
possibilità di una collisione frontale e attivarsi
• Se la parte anteriore del veicolo è rialzata o abbassata, ad esempio quando la
superficie stradale è dissestata o ondulata
• Durante il superamento di un veicolo sulla
corsia opposta mentre questo è fermo per
eseguire una svolta a destra o a sinistra
• Quando si incrocia un veicolo in una curva
a destra o in una curva a sinistra
• Quando si guida su una strada in cui la
posizione relativa rispetto al veicolo che
precede su una corsia parallela può
cambiare, ad esempio su una strada
tortuosa
• Quando ci si avvicina troppo rapidamente
al veicolo che precede
