TOYOTA YARIS HYBRID 2017 Návod na použitie (in Slovakian)

3717-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52G76SK

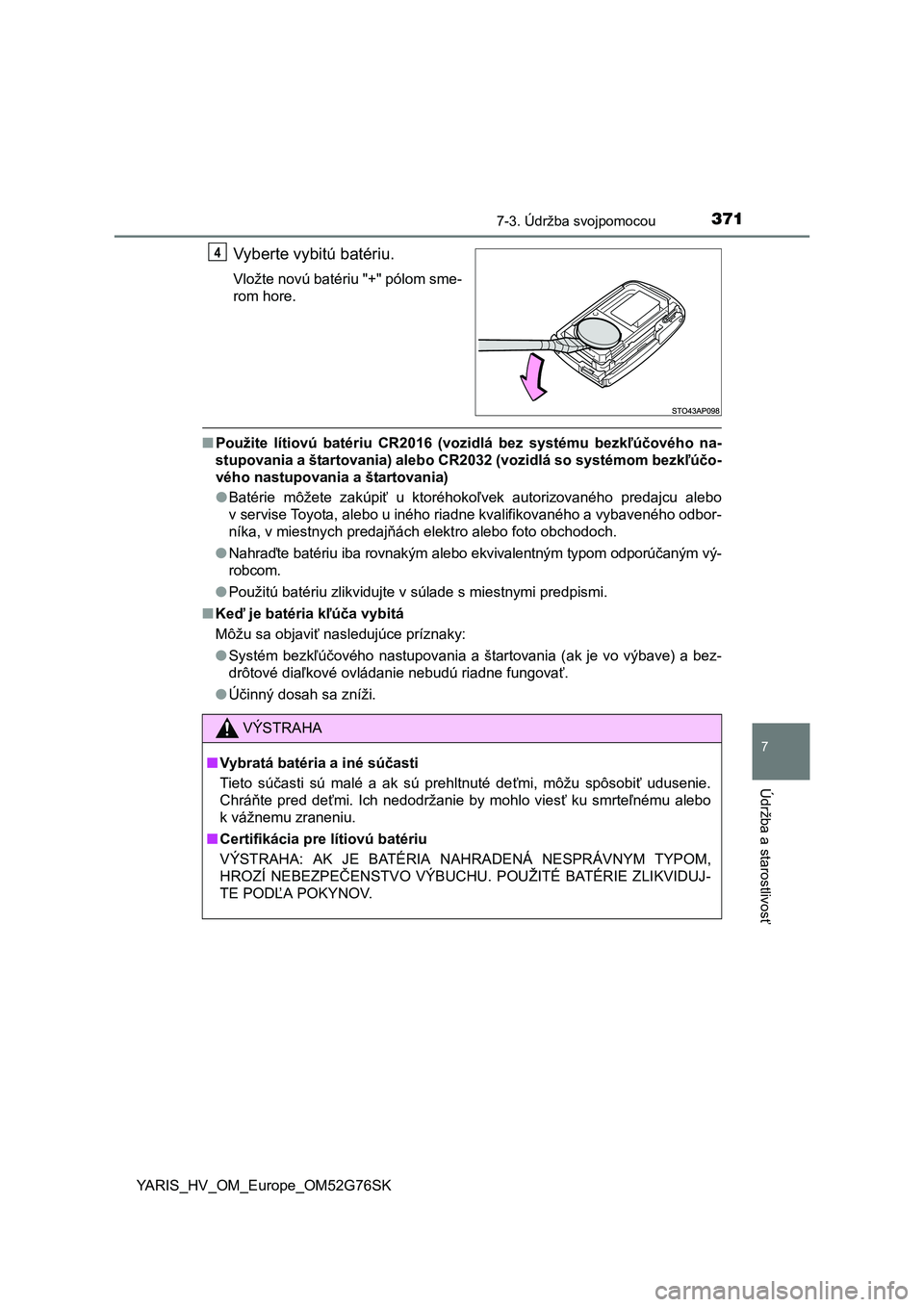

Vyberte vybitú batériu.
Vložte novú batériu "+" pólom sme-
rom hore.
■Použite lítiovú batériu CR2016 (vozidlá bez systému bezkľúčového na-
stupovania a štartovania) alebo CR2032 (vozidlá so systémom bezkľúčo-
vého nastupovania a štartovania)
●Batérie môžete zakúpiť u ktoréhokoľvek autorizovaného predajcu alebo
v servise Toyota, alebo u iného riadne kvalifikovaného a vybaveného odbor-
níka, v miestnych predajňách elektro alebo foto obchodoch.
●Nahraďte batériu iba rovnakým alebo ekvivalentným typom odporúčaným vý-
robcom.
●Použitú batériu zlikvidujte v súlade s miestnymi predpismi.
■Keď je batéria kľúča vybitá
Môžu sa objaviť nasledujúce príznaky:
●Systém bezkľúčového nastupovania a štartovania (ak je vo výbave) a bez-
drôtové diaľkové ovládanie nebudú riadne fungovať.
●Účinný dosah sa zníži.
4
VÝSTRAHA
■Vybratá batéria a iné súčasti
Tieto súčasti sú malé a ak sú prehltnuté deťmi, môžu spôsobiť udusenie.
Chráňte pred deťmi. Ich nedodržanie by mohlo viesť ku smrteľnému alebo
k vážnemu zraneniu.
■Certifikácia pre lítiovú batériu
VÝSTRAHA: AK JE BATÉRIA NAHRADENÁ NESPRÁVNYM TYPOM,
HROZÍ NEBEZPEČENSTVO VÝBUCHU. POUŽITÉ BATÉRIE ZLIKVIDUJ-
TE PODĽA POKYNOV.

3727-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52G76SK
UPOZORNENIE
■Pre normálnu činnosť po výmene batérie
Dodržujte nasledujúce pokyny, aby ste zabránili nehodám:
●Vždy pracujte so suchými rukami.
Vlhkosť môže spôsobiť koróziu batérie.
●Nedotýkajte sa ani nehýbte s inými súčasťami vo vnútri diaľkového ovlá-
dania.
●Neohýbajte žiadny z kontaktov batérie.

3737-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52G76SK
Kontrola a výmena poistiek
Otočte spínač POWER do polohy "LOCK" (vozidlá bez systému
bezkľúčového nastupovania a štartovania) alebo ho vypnite (vo-
zidlá so systémom bezkľúčového nastupovania a štartovania).
Otvorte kryt poistkovej skrinky.
Motorový priestor: poistková skrinka typu A a B
Poistková skrinka typu A
Zatlačte úchyt dovnútra a veko zdvihnite.
Poistková skrinka typu B
Zatlačte úchyt dovnútra a veko zdvihnite.
Prístrojový panel (vozidlá s ľavostranným riadením)
Odstráňte veko.
Ak niektorá z elektrických súčastí nefunguje, môže mať prepále-
nú poistku. Ak sa to stane, skontrolujte a vymeňte poistku, ak je
to potrebné.
1
2
1
2

3747-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52G76SK
Prístrojový panel (vozidlá s pravostranným riadením)
Odstráňte kryt.
Nevyťahujte kryt nadmernou silou,
pretože je pripevnený k osvetle-
niu priestoru pre nohy.
Odstráňte veko.
Vyberte poistku vyťahovákom.
Vyťahovákom je možné vyberať iba
poistky typu A.
1
2
3

3757-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52G76SK
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej hodnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p ETy p F

3767-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52G76SK
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S. 378)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili pred tým, ako dôjde k poškodeniu
celého zväzku káblov.
■Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota určené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnutým pre
predchádzanie preťaženiu, neoriginálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
Ty p G

3777-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52G76SK

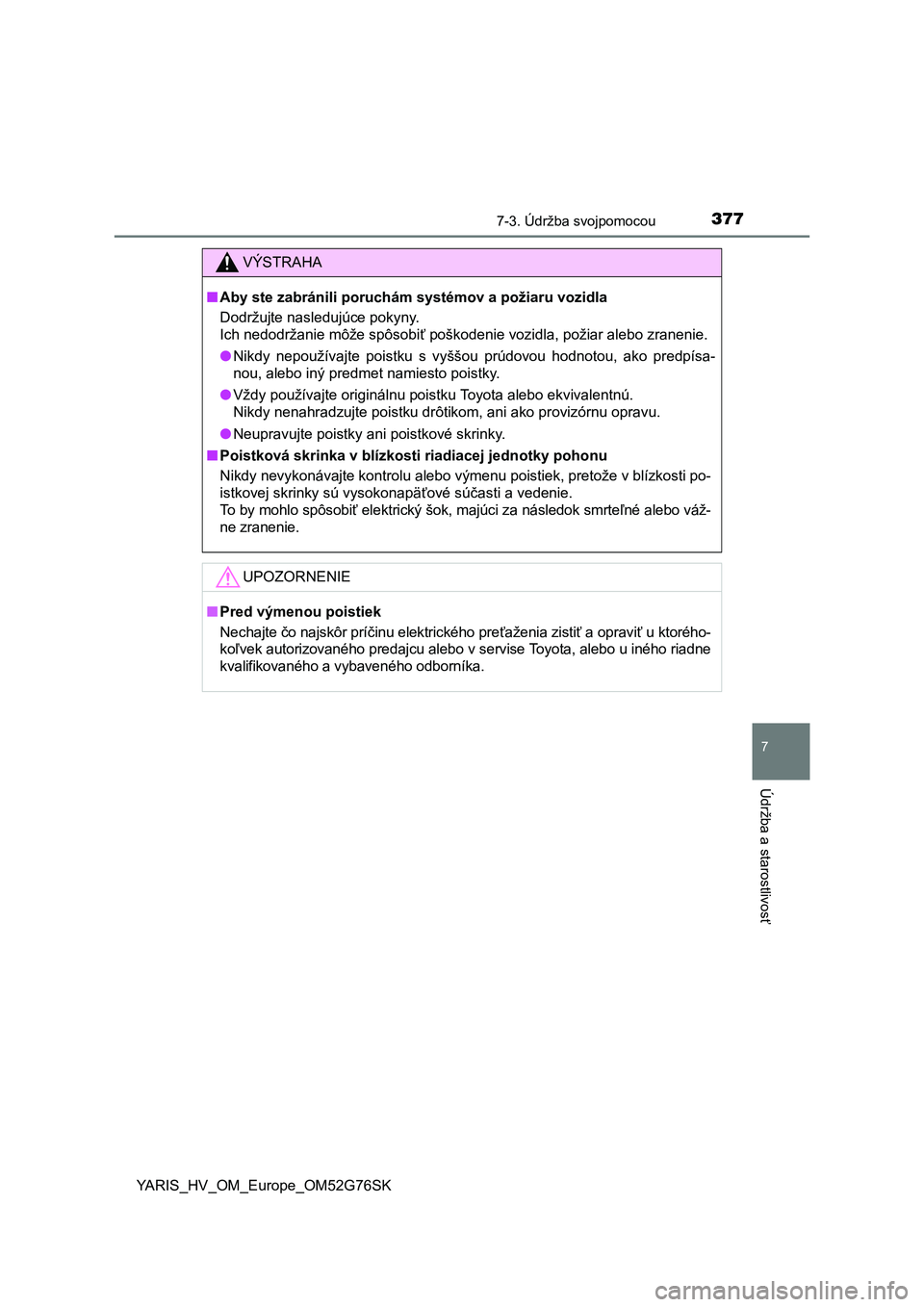

VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
■Poistková skrinka v blízkosti riadiacej jednotky pohonu
Nikdy nevykonávajte kontrolu alebo výmenu poistiek, pretože v blízkosti po-
istkovej skrinky sú vysokonapäťové súčasti a vedenie.
To by mohlo spôsobiť elektrický šok, majúci za následok smrteľné alebo váž-
ne zranenie.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktorého-
koľvek autorizovaného predajcu alebo v servise Toyota, alebo u iného riadne
kvalifikovaného a vybaveného odborníka.

3787-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52G76SK
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 473)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorýkoľ-
vek autorizovaný predajca alebo servis Toyota, alebo iný riadne
kvalifikovaný a vybavený odborník.
Pre informácie o výmene ďalších žiaroviek kontaktujte ktorého-
koľvek autorizovaného predajcu alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybaveného odborníka.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné obrysové svetlá/
svetlá pre denné svietenie
(typ so žiarovkou)
Predné smerové svetláPredné hmlové svetlá
(ak sú vo výbave)
Halogénové svetlomety
Bočné smerové svetlá1
2
3
4
5

3797-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_HV_OM_Europe_OM52G76SK■
Vzadu
*1: Vozidlá s ľavostranným riadením
*2: Vozidlá s pravostranným riadením
Zadné hmlové svetlo*1/
cúvacie svetlo
*2
Osvetlenie evidenčného
čísla
Cúvacie svetlo
*1/
zadné hmlové svetlo
*2
Zadné smerové svetlá
Brzdové/koncové svetlá
(typ so žiarovkou)1
2
3
4
5

3807-3. Údržba svojpomocou
YARIS_HV_OM_Europe_OM52G76SK■
Svetlomety
Otočte pätku žiarovky doľava.
Vytiahnite žiarovku von pri
stlačení uvoľňovacej poistky
konektora.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarovky,
aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Výmena žiaroviek
1
2
3
14
