Page 461 of 504

4618-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_OM_Europe_OM52G76SK

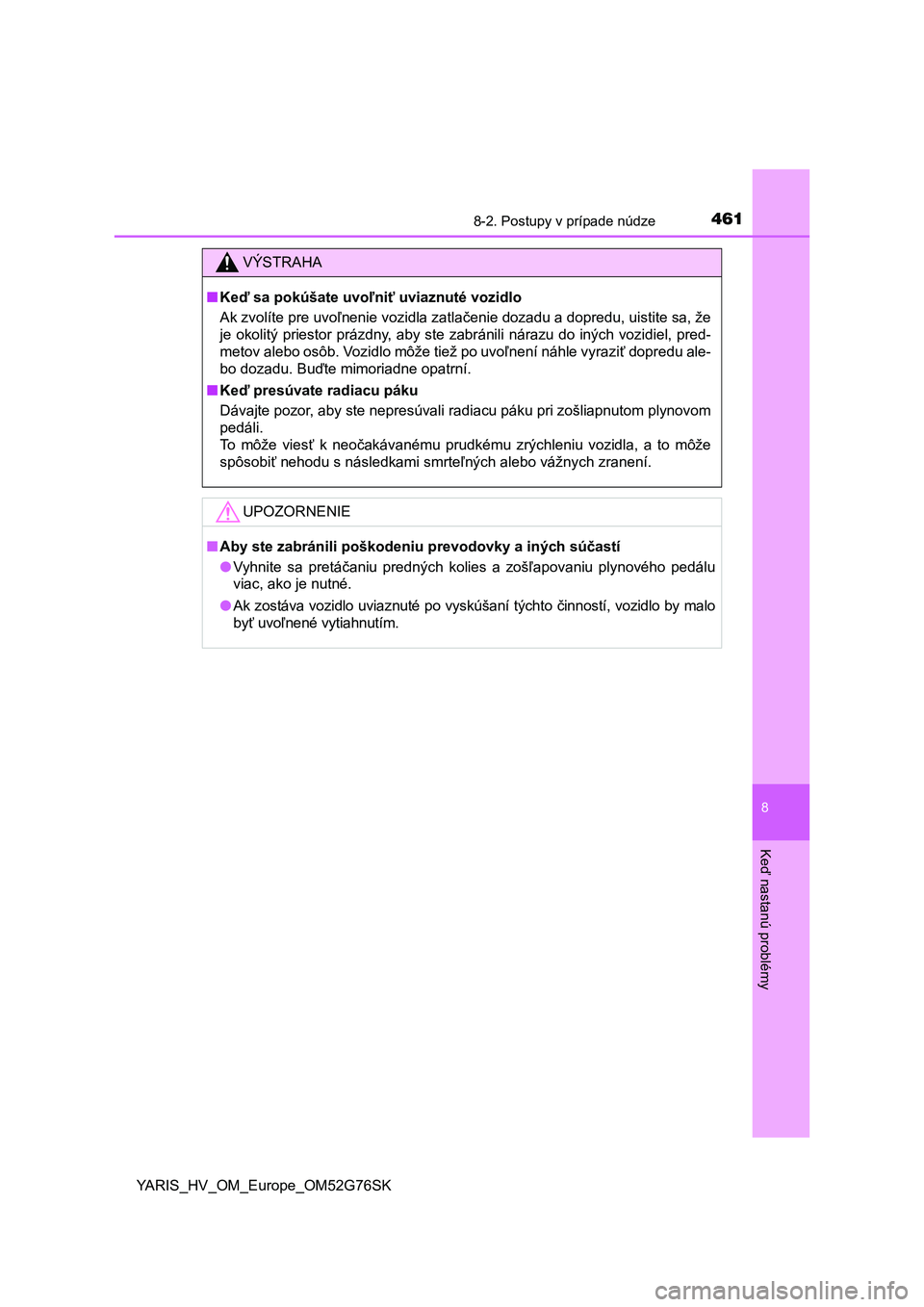

VÝSTRAHA
■Keď sa pokúšate uvoľniť uviaznuté vozidlo
Ak zvolíte pre uvoľnenie vozidla zatlačenie dozadu a dopredu, uistite sa, že
je okolitý priestor prázdny, aby ste zabránili nárazu do iných vozidiel, pred-
metov alebo osôb. Vozidlo môže tiež po uvoľnení náhle vyraziť dopredu ale-
bo dozadu. Buďte mimoriadne opatrní.
■Keď presúvate radiacu páku
Dávajte pozor, aby ste nepresúvali radiacu páku pri zošliapnutom plynovom
pedáli.
To môže viesť k neočakávanému prudkému zrýchleniu vozidla, a to môže
spôsobiť nehodu s následkami smrteľných alebo vážnych zranení.
UPOZORNENIE
■Aby ste zabránili poškodeniu prevodovky a iných súčastí
●Vyhnite sa pretáčaniu predných kolies a zošľapovaniu plynového pedálu
viac, ako je nutné.
●Ak zostáva vozidlo uviaznuté po vyskúšaní týchto činností, vozidlo by malo
byť uvoľnené vytiahnutím.

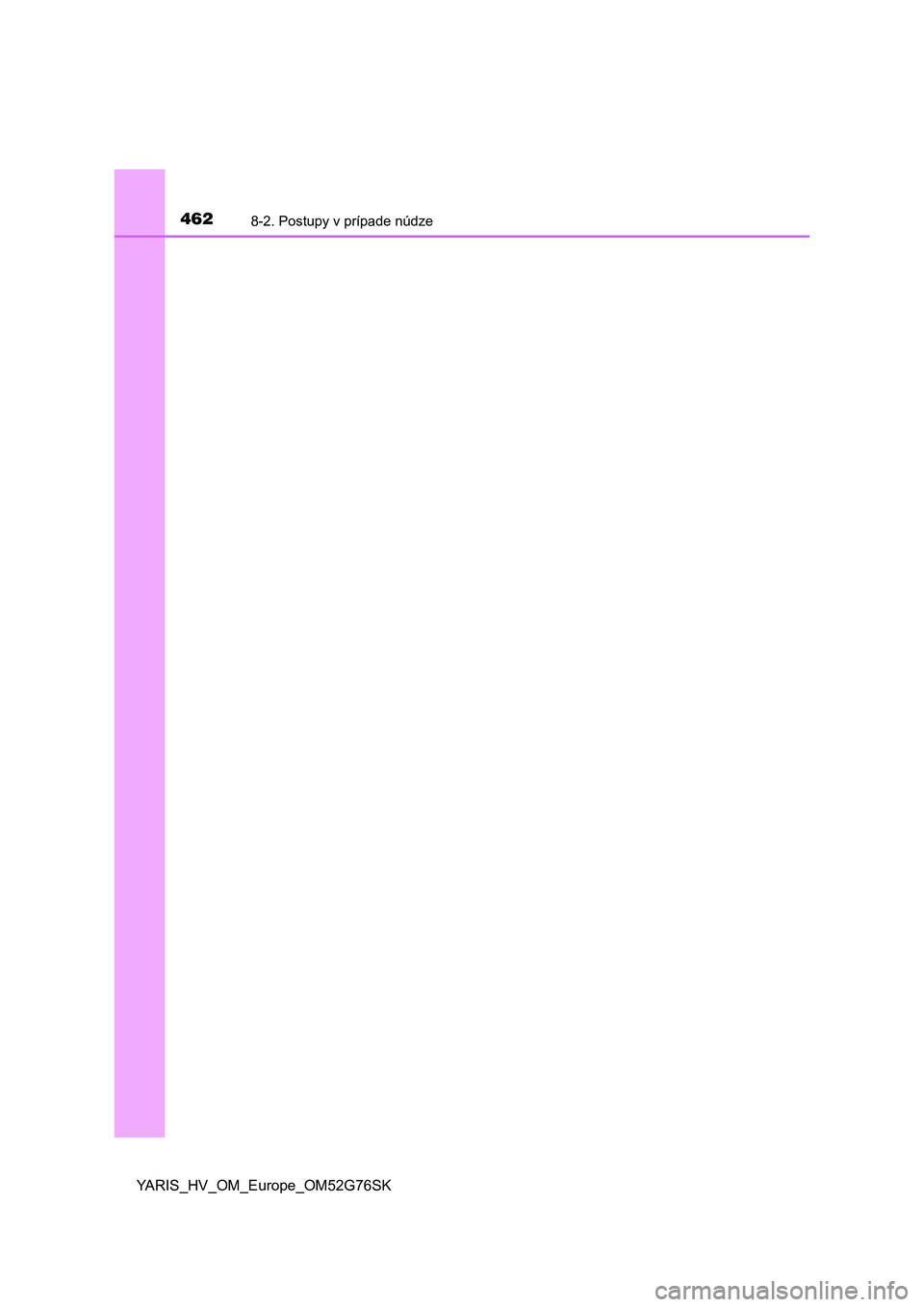

Page 462 of 504

4628-2. Postupy v prípade núdze
YARIS_HV_OM_Europe_OM52G76SK
Page 463 of 504

463
9
Technické údaje
vozidla
YARIS_HV_OM_Europe_OM52G76SK9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja, atď.) ........... 464
Informácie o palive............. 474
9-2. Prispôsobenie
Prispôsobiteľné funkcie ..... 475
9-3. Zariadenia pre inicializáciu
Zariadenia
pre inicializáciu ................ 479
Page 464 of 504

4649-1. Technické údaje
YARIS_HV_OM_Europe_OM52G76SK

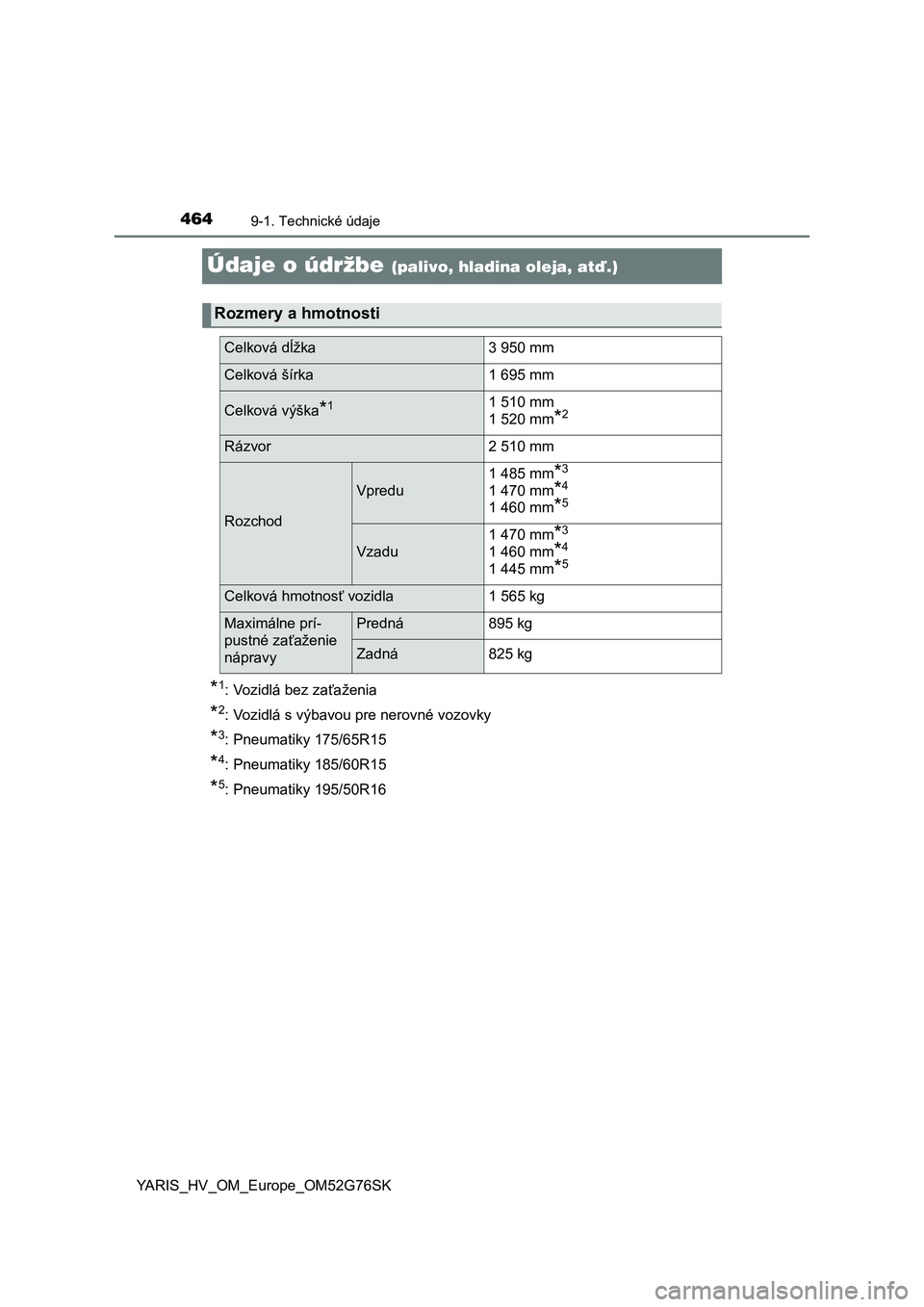

Údaje o údržbe (palivo, hladina oleja, atď.)
*1: Vozidlá bez zaťaženia
*2: Vozidlá s výbavou pre nerovné vozovky
*3: Pneumatiky 175/65R15
*4: Pneumatiky 185/60R15
*5: Pneumatiky 195/50R16
Rozmery a hmotnosti
Celková dĺžka 3 950 mm
Celková šírka 1 695 mm
Celková výška*11 510 mm
1 520 mm
*2
Rázvor 2 510 mm
Rozchod
Vpredu1 485 mm
*3
1 470 mm*4
1 460 mm*5
Vzadu1 470 mm
*3
1 460 mm*4
1 445 mm*5
Celková hmotnosť vozidla 1 565 kg
Maximálne prí-
pustné zaťaženie
nápravyPredná 895 kg
Zadná 825 kg
Page 465 of 504

4659-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52G76SK■
Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla.
Toto je základné identifikačné číslo vášho vozidla Toyota. Používa
sa na registráciu vlastníctva vášho vozidla.
To t o číslo je vyrazené pod pra-
vým predným sedadlom.
To t o číslo je tiež uvedené na vý-
robnom štítku na ľavom stred-
nom stĺpiku.
■Číslo motora
Číslo motora je vyrazené na bloku motora, viď obrázky.
Identifikácia vozidla
Page 466 of 504

4669-1. Technické údaje
YARIS_HV_OM_Europe_OM52G76SK

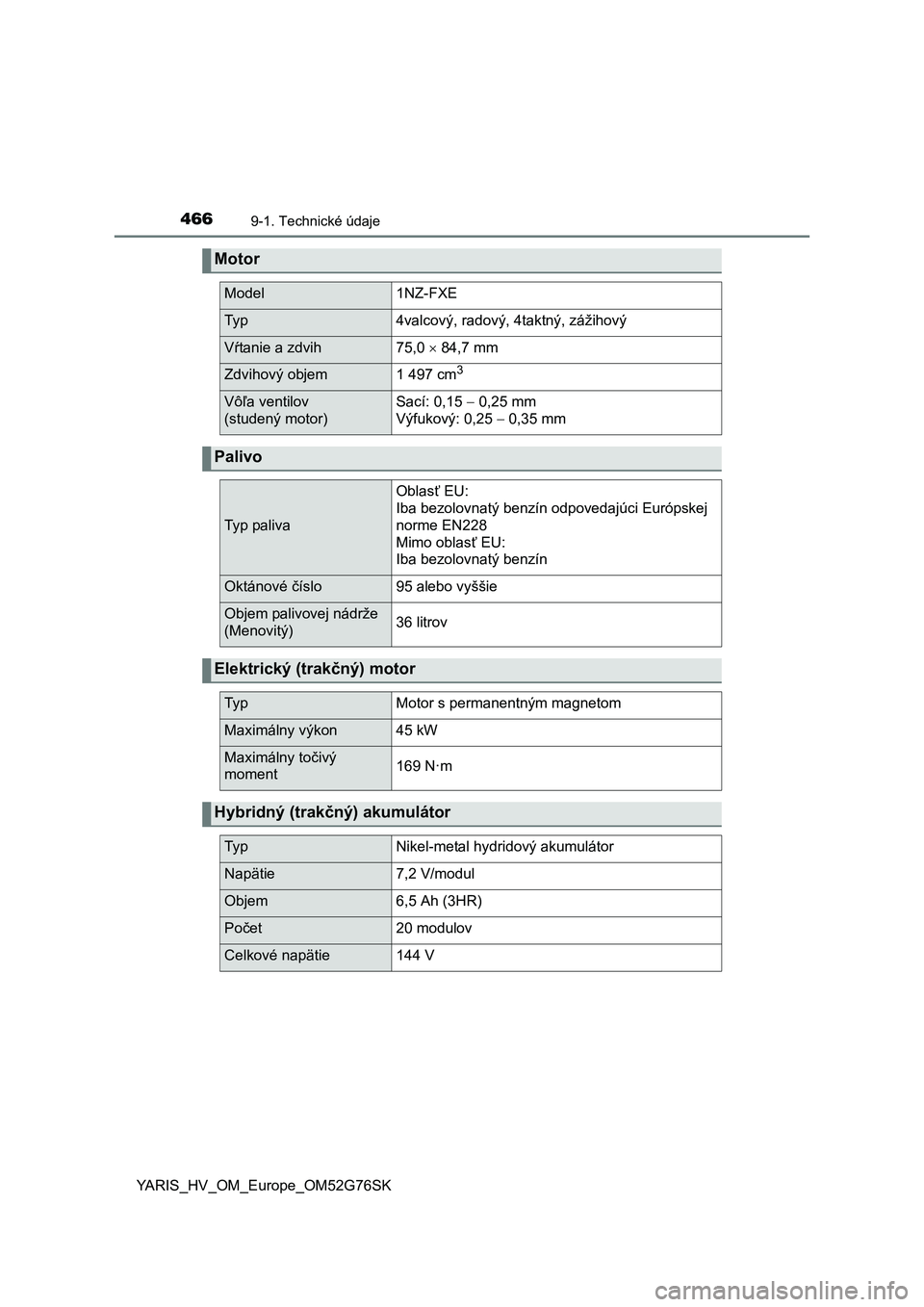

Motor
Model1NZ-FXE
Ty p4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih75,0 84,7 mm
Zdvihový objem1 497 cm3
Vôľa ventilov
(studený motor)Sací: 0,15 0,25 mm
Výfukový: 0,25 0,35 mm
Palivo
Ty p pa l i v a
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci Európskej
norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo 95 alebo vyššie
Objem palivovej nádrže
(Menovitý)36 litrov
Elektrický (trakčný) motor
Ty pMotor s permanentným magnetom
Maximálny výkon45 kW
Maximálny točivý
moment169 N·m
Hybridný (trakčný) akumulátor
Ty pNikel-metal hydridový akumulátor
Napätie7,2 V/modul
Objem6,5 Ah (3HR)
Počet20 modulov
Celkové napätie144 V
Page 467 of 504

4679-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52G76SK■

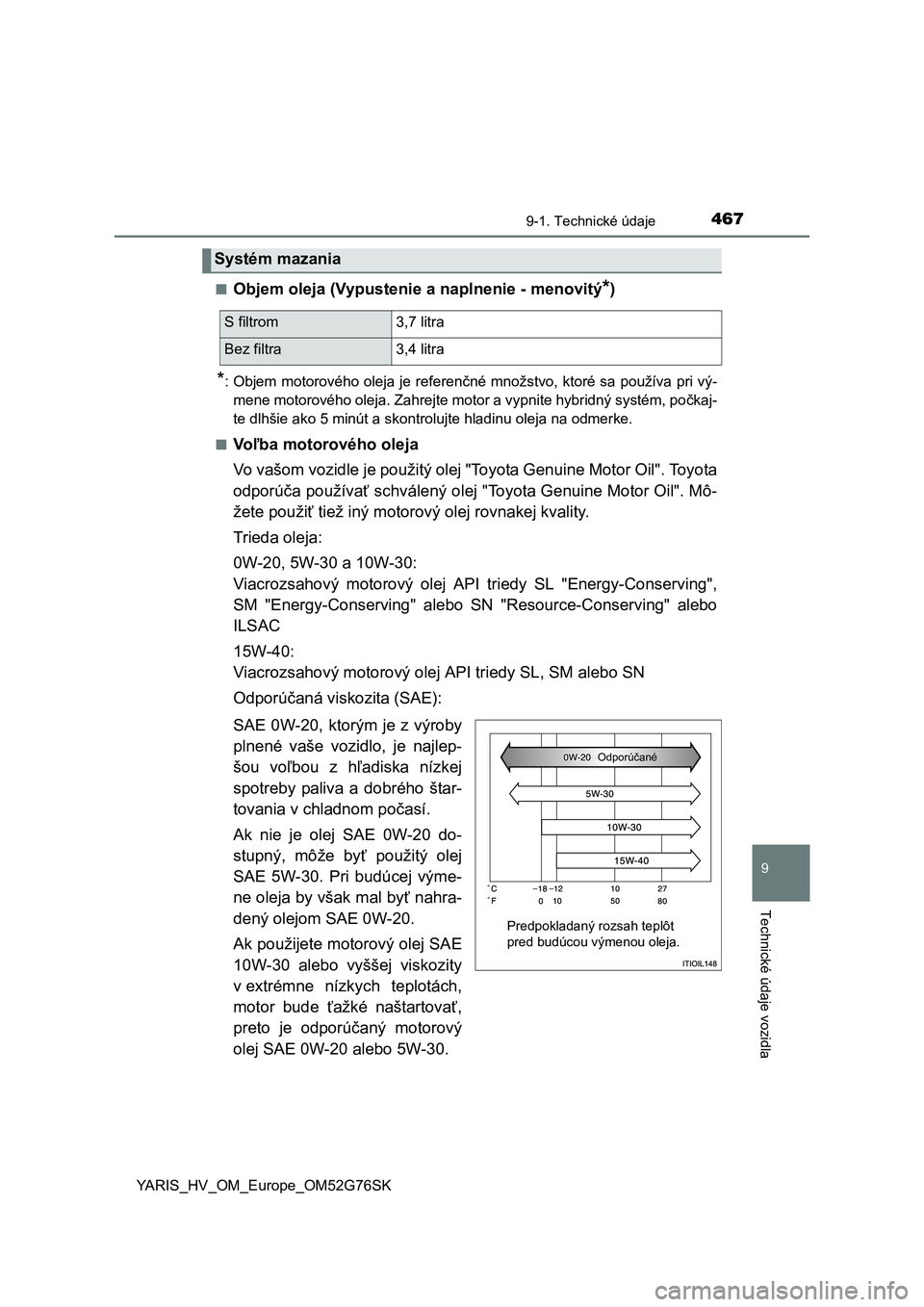

Objem oleja (Vypustenie a naplnenie - menovitý*)
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte motor a vypnite hybridný systém, počkaj-
te dlhšie ako 5 minút a skontrolujte hladinu oleja na odmerke.
■
Voľba motorového oleja
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Systém mazania
S filtrom 3,7 litra
Bez filtra 3,4 litra
Predpokladaný rozsah teplôt
pred budúcou výmenou oleja.
Odporúčané
Page 468 of 504

4689-1. Technické údaje
YARIS_HV_OM_Europe_OM52G76SK

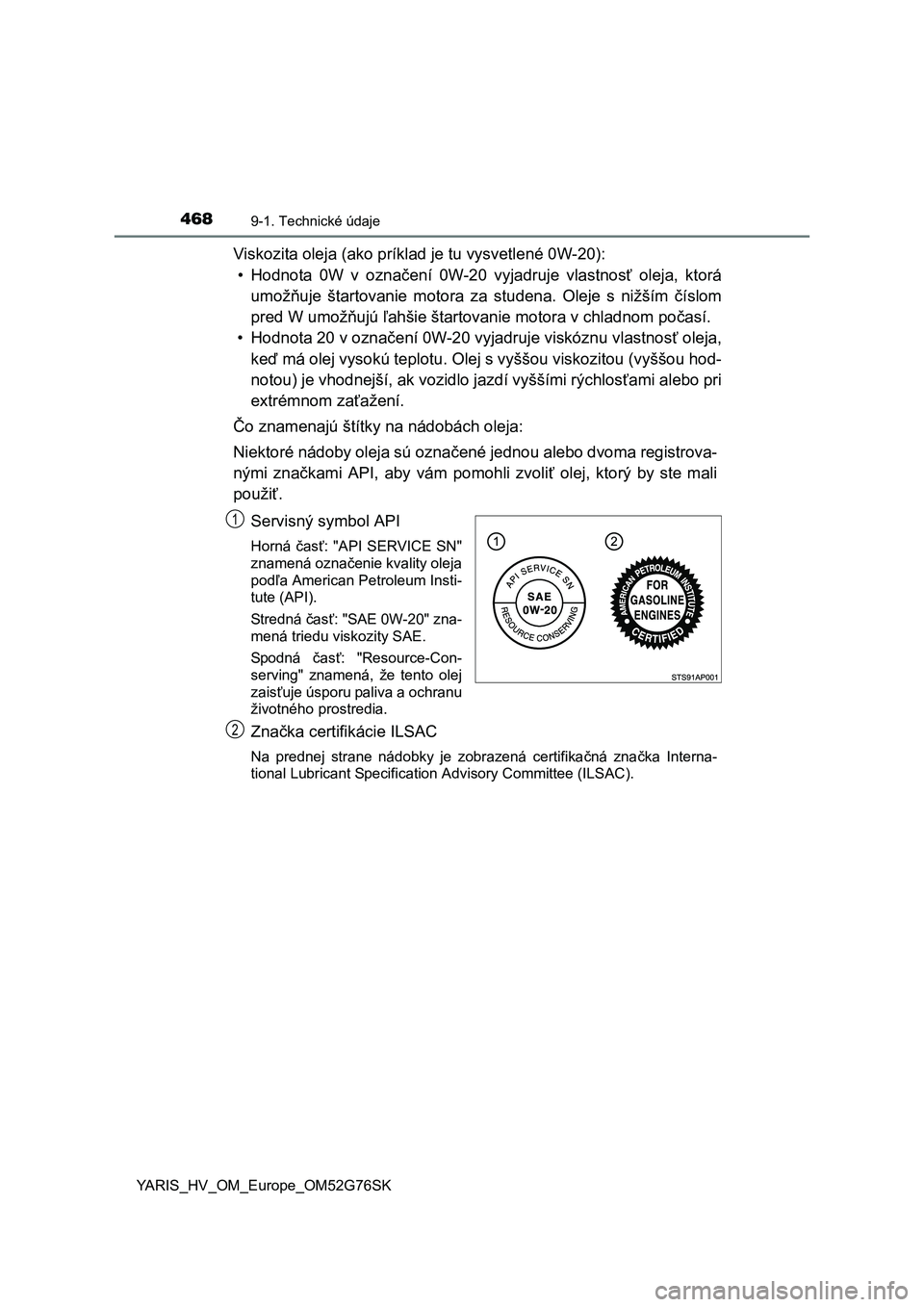

Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť oleja,
keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou hod-
notou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami alebo pri
extrémnom zaťažení.
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova-
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Interna-
tional Lubricant Specification Advisory Committee (ILSAC).
1
2
Page 469 of 504

4699-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52G76SK

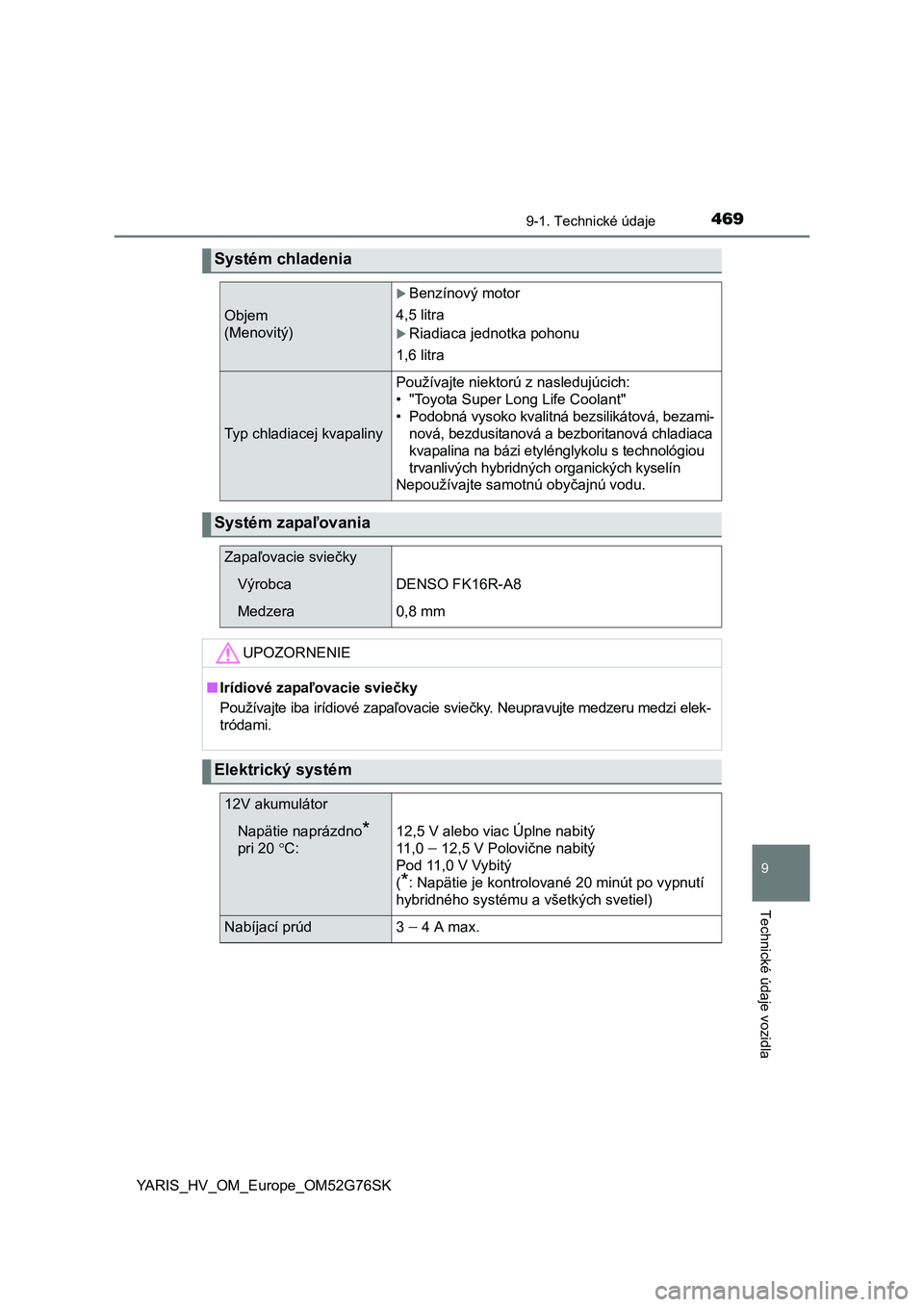

Systém chladenia
Objem
(Menovitý)
Benzínový motor
4,5 litra
Riadiaca jednotka pohonu
1,6 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová, bezami-
nová, bezdusitanová a bezboritanová chladiaca
kvapalina na bázi etylénglykolu s technológiou
trvanlivých hybridných organických kyselín
Nepoužívajte samotnú obyčajnú vodu.
Systém zapaľovania
Zapaľovacie sviečky
VýrobcaDENSO FK16R-A8
Medzera0,8 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovacie sviečky. Neupravujte medzeru medzi elek-
tródami.
Elektrický systém
12V akumulátor
Napätie naprázdno*
pri 20 C:12,5 V alebo viac Úplne nabitý
11 , 0
12,5 V Polovične nabitý
Pod 11,0 V Vybitý
(
*: Napätie je kontrolované 20 minút po vypnutí
hybridného systému a všetkých svetiel)
Nabíjací prúd 3 4 A max.
Page 470 of 504

4709-1. Technické údaje
YARIS_HV_OM_Europe_OM52G76SK
*: Objem kvapaliny je referenčná hodnota. Ak je nutná výmena, kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybaveného odborníka.
*1: Minimálna medzera pedálu pri zošliapnutí silou 300 N, keď je hybridný
systém v činnosti.
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
*3: Postupujte podľa údajov určených typov kvapalín pre nádržku brzdovej kva-
paliny.

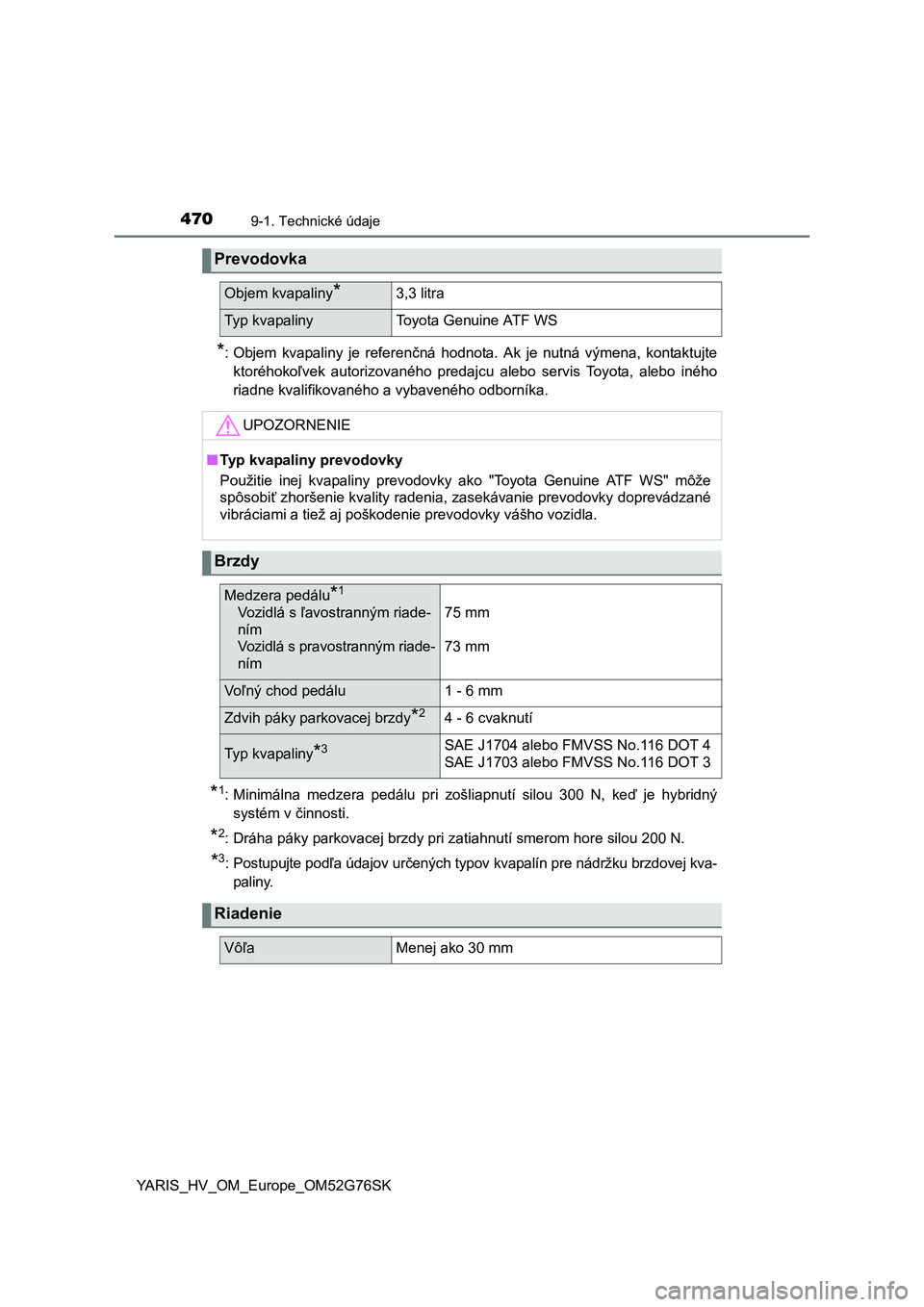

Prevodovka
Objem kvapaliny*3,3 litra
Typ kvapalinyToyota Genuine ATF WS
UPOZORNENIE
■Typ kvapaliny prevodovky
Použitie inej kvapaliny prevodovky ako "Toyota Genuine ATF WS" môže
spôsobiť zhoršenie kvality radenia, zasekávanie prevodovky doprevádzané
vibráciami a tiež aj poškodenie prevodovky vášho vozidla.
Brzdy
Medzera pedálu*1
Vozidlá s ľavostranným riade-
ním
Vozidlá s pravostranným riade-
ním75 mm
73 mm
Voľný chod pedálu 1 - 6 mm
Zdvih páky parkovacej brzdy*24 - 6 cvaknutí
Typ kvapaliny*3SAE J1704 alebo FMVSS No.116 DOT 4
SAE J1703 alebo FMVSS No.116 DOT 3
Riadenie
VôľaMenej ako 30 mm
