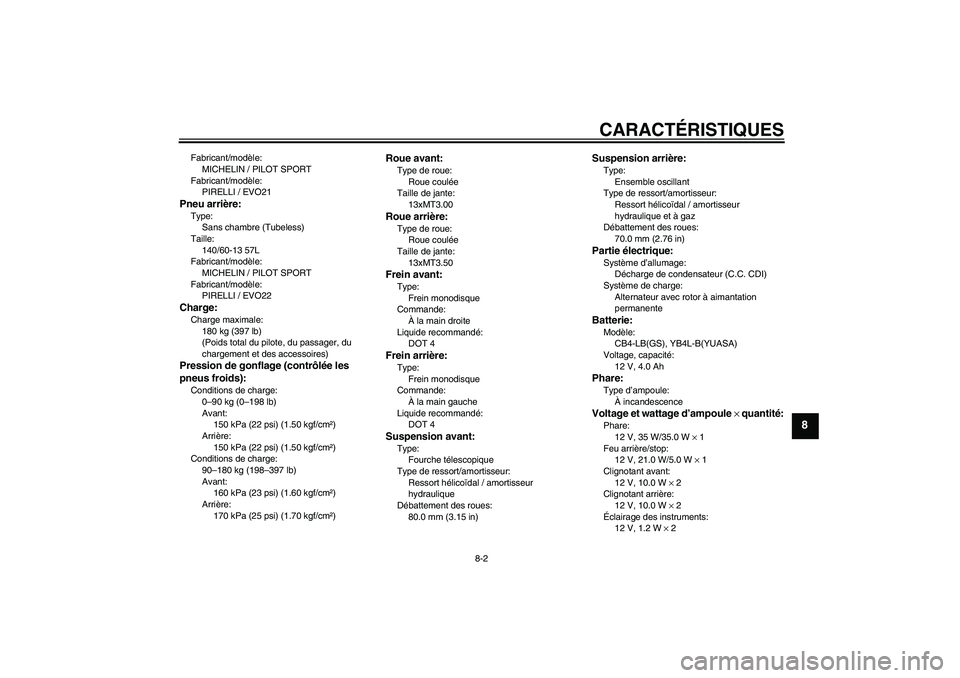

CARACTÉRISTIQUES
8-2
8
Fabricant/modèle:
MICHELIN / PILOT SPORT
Fabricant/modèle:
PIRELLI / EVO21Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/60-13 57L
Fabricant/modèle:
MICHELIN / PILOT SPORT
Fabricant/modèle:
PIRELLI / EVO22Charge:Charge maximale:
180 kg (397 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
150 kPa (22 psi) (1.50 kgf/cm²)
Arrière:
150 kPa (22 psi) (1.50 kgf/cm²)
Conditions de charge:
90–180 kg (198–397 lb)
Avant:
160 kPa (23 psi) (1.60 kgf/cm²)
Arrière:
170 kPa (25 psi) (1.70 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
13xMT3.00Roue arrière:Type de roue:
Roue coulée
Taille de jante:
13xMT3.50Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
80.0 mm (3.15 in)
Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
70.0 mm (2.76 in)Partie électrique:Système d’allumage:
Décharge de condensateur (C.C. CDI)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
CB4-LB(GS), YB4L-B(YUASA)
Voltage, capacité:
12 V, 4.0 AhPhare:Type d’ampoule:
À incandescenceVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35.0 W × 1
Feu arrière/stop:
12 V, 21.0 W/5.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Éclairage des instruments:
12 V, 1.2 W × 2

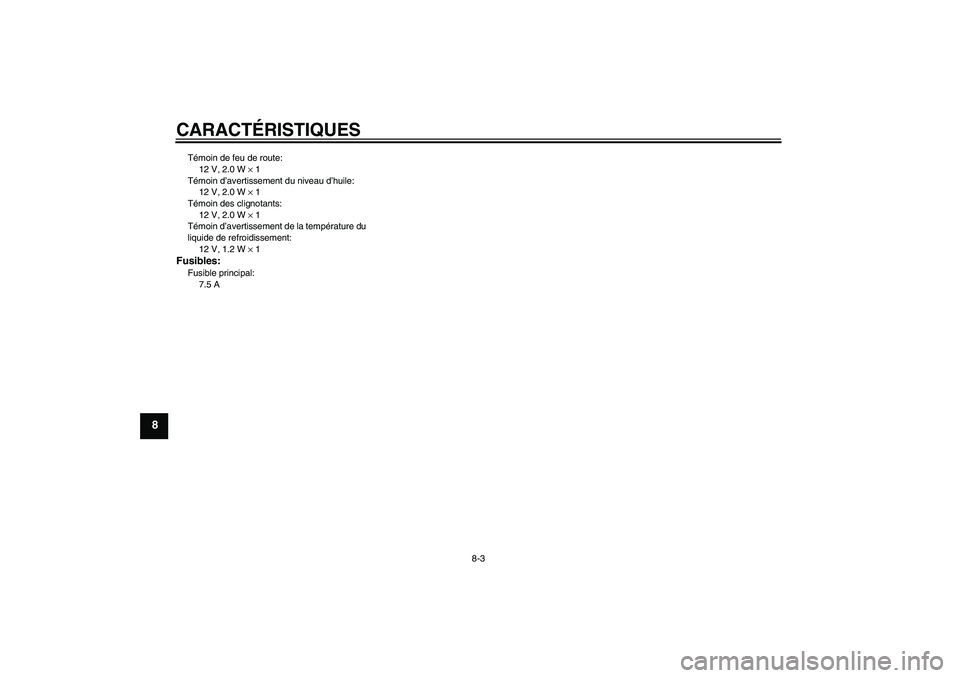

CARACTÉRISTIQUES
8-3
8
Témoin de feu de route:
12 V, 2.0 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 2.0 W × 1
Témoin des clignotants:
12 V, 2.0 W × 1
Témoin d’avertissement de la température du
liquide de refroidissement:
12 V, 1.2 W × 1Fusibles:Fusible principal:
7.5 A

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.:Le numéro d’identification du véhicule sert à
identifier le scooter et, selon les pays, estrequis lors de son immatriculation.
FAU26490
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
au dos de la selle. (Voir page 3-9.) Inscrire
les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
ZAUM0070 1ZAUM0287
1.Étiquette des codes du modèle
1
ZAUM0295

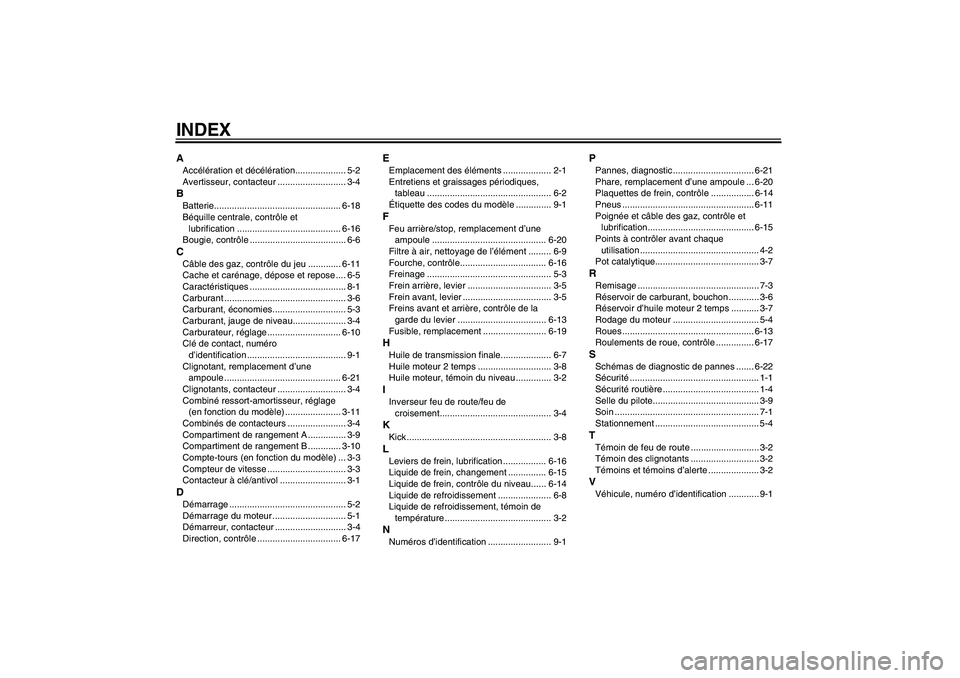

INDEXAAccélération et décélération.................... 5-2
Avertisseur, contacteur ........................... 3-4BBatterie.................................................. 6-18
Béquille centrale, contrôle et
lubrification ......................................... 6-16
Bougie, contrôle ...................................... 6-6CCâble des gaz, contrôle du jeu ............. 6-11
Cache et carénage, dépose et repose .... 6-5
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-6
Carburant, économies............................. 5-3
Carburant, jauge de niveau..................... 3-4
Carburateur, réglage ............................. 6-10
Clé de contact, numéro
d’identification ....................................... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-21
Clignotants, contacteur ........................... 3-4
Combiné ressort-amortisseur, réglage
(en fonction du modèle) ...................... 3-11
Combinés de contacteurs ....................... 3-4
Compartiment de rangement A ............... 3-9
Compartiment de rangement B ............. 3-10
Compte-tours (en fonction du modèle) ... 3-3
Compteur de vitesse ............................... 3-3
Contacteur à clé/antivol .......................... 3-1DDémarrage .............................................. 5-2
Démarrage du moteur ............................. 5-1
Démarreur, contacteur ............................ 3-4
Direction, contrôle ................................. 6-17
EEmplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-20
Filtre à air, nettoyage de l’élément ......... 6-9
Fourche, contrôle.................................. 6-16
Freinage ................................................. 5-3
Frein arrière, levier ................................. 3-5
Frein avant, levier ................................... 3-5
Freins avant et arrière, contrôle de la
garde du levier ................................... 6-13
Fusible, remplacement ......................... 6-19HHuile de transmission finale.................... 6-7
Huile moteur 2 temps ............................. 3-8
Huile moteur, témoin du niveau .............. 3-2IInverseur feu de route/feu de
croisement............................................ 3-4KKick ......................................................... 3-8LLeviers de frein, lubrification ................. 6-16
Liquide de frein, changement ............... 6-15
Liquide de frein, contrôle du niveau...... 6-14
Liquide de refroidissement ..................... 6-8
Liquide de refroidissement, témoin de
température .......................................... 3-2NNuméros d’identification ......................... 9-1
PPannes, diagnostic ................................ 6-21
Phare, remplacement d’une ampoule ... 6-20
Plaquettes de frein, contrôle ................. 6-14
Pneus .................................................... 6-11
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-15
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique......................................... 3-7RRemisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-6
Réservoir d’huile moteur 2 temps ........... 3-7
Rodage du moteur .................................. 5-4
Roues .................................................... 6-13
Roulements de roue, contrôle ............... 6-17SSchémas de diagnostic de pannes ....... 6-22
Sécurité................................................... 1-1
Sécurité routière ...................................... 1-4
Selle du pilote.......................................... 3-9
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-2
Témoin des clignotants ........................... 3-2
Témoins et témoins d’alerte .................... 3-2VVéhicule, numéro d’identification ............ 9-1

(F) PRINTED IN FRANCE
2004.09
YAMAHA MOTOR CO., LTD.
