INTRODUCTION
FAU10110
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YQ50/YQ50L est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à
la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YQ50/YQ50L, il faut prendre le temps de lire attentivement ce manuel. Le ma-
nuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi
d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce scooter procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU34110
Les informations particulièrement importantes sont repérées par les notations suivantes :N.B.:

Ce manuel fait partie intégrante du scooter et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.


Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifi-
cations apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pashésiter à consulter un concessionnaire Yamaha.AVERTISSEMENT
FWA12410
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LE SCOOTER. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des bles-
sures graves ou la mort
du pilote, d’une personne se trouvant à proximité ou d’une personne
inspectant ou réparant le scooter.
La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom-
mager le scooter.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTION:
N.B.:

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAUM1010
YQ50/YQ50L
MANUEL DU PROPRIÉTA I R E
© 2004 par MBK INDUSTRIE
1
re édition, août 2004
Tous droits réservés
To u t e réimpression ou utilisation
non autorisée sans la permission écrite
de MBK INDUSTRIE
est formellement interdite.
Imprimé en France

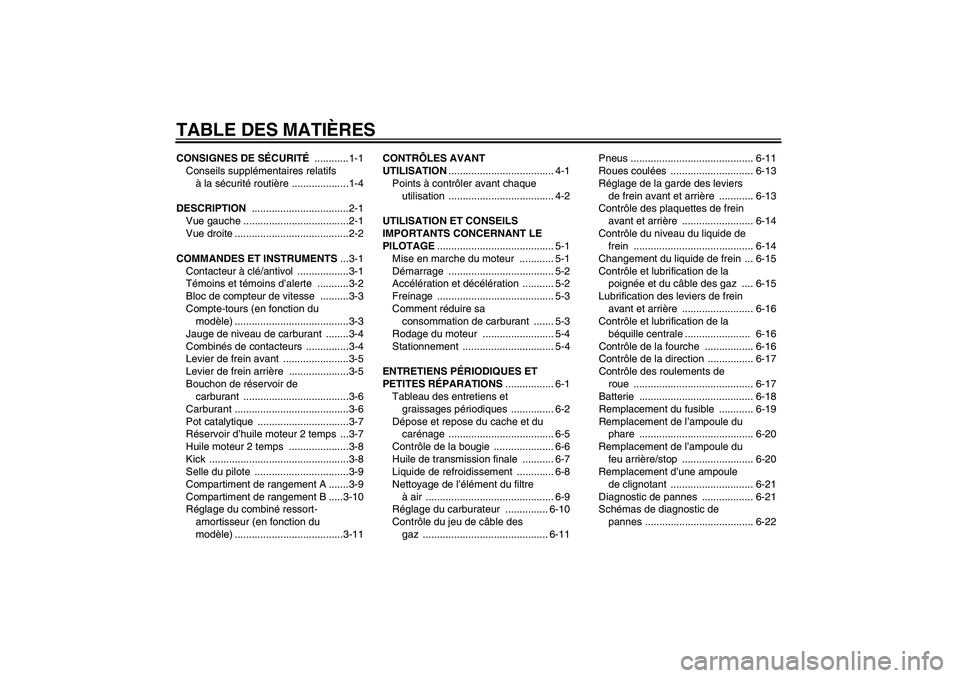

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
Conseils supplémentaires relatifs
à la sécurité routière ....................1-4
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
COMMANDES ET INSTRUMENTS...3-1
Contacteur à clé/antivol ..................3-1
Témoins et témoins d’alerte ...........3-2
Bloc de compteur de vitesse ..........3-3
Compte-tours (en fonction du
modèle) ........................................3-3
Jauge de niveau de carburant ........3-4
Combinés de contacteurs ...............3-4
Levier de frein avant .......................3-5
Levier de frein arrière .....................3-5
Bouchon de réservoir de
carburant .....................................3-6
Carburant ........................................3-6
Pot catalytique ................................3-7
Réservoir d’huile moteur 2 temps ...3-7
Huile moteur 2 temps .....................3-8
Kick .................................................3-8
Selle du pilote .................................3-9
Compartiment de rangement A .......3-9
Compartiment de rangement B .....3-10
Réglage du combiné ressort-
amortisseur (en fonction du
modèle) ......................................3-11CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Démarrage ..................................... 5-2
Accélération et décélération ........... 5-2
Freinage ......................................... 5-3
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-4
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Tableau des entretiens et
graissages périodiques ............... 6-2
Dépose et repose du cache et du
carénage ..................................... 6-5
Contrôle de la bougie ..................... 6-6
Huile de transmission finale ........... 6-7
Liquide de refroidissement ............. 6-8
Nettoyage de l’élément du filtre
à air ............................................. 6-9
Réglage du carburateur ............... 6-10
Contrôle du jeu de câble des
gaz ............................................ 6-11Pneus ........................................... 6-11
Roues coulées ............................. 6-13
Réglage de la garde des leviers
de frein avant et arrière ............ 6-13
Contrôle des plaquettes de frein
avant et arrière ......................... 6-14
Contrôle du niveau du liquide de
frein .......................................... 6-14
Changement du liquide de frein ... 6-15
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-15
Lubrification des leviers de frein
avant et arrière ......................... 6-16
Contrôle et lubrification de la
béquille centrale ....................... 6-16
Contrôle de la fourche ................. 6-16
Contrôle de la direction ................ 6-17
Contrôle des roulements de
roue .......................................... 6-17
Batterie ........................................ 6-18
Remplacement du fusible ............ 6-19
Remplacement de l’ampoule du
phare ........................................ 6-20
Remplacement de l’ampoule du
feu arrière/stop ......................... 6-20
Remplacement d’une ampoule
de clignotant ............................. 6-21
Diagnostic de pannes .................. 6-21
Schémas de diagnostic de
pannes ...................................... 6-22

TABLE DES MATIÈRES
SOIN ET REMISAGE DU
SCOOTER.......................................... 7-1
Soin ................................................ 7-1
Remisage ....................................... 7-3
CARACTÉRISTIQUES ......................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES....................... 9-1
Numéros d’identification ................. 9-1

1-1
1

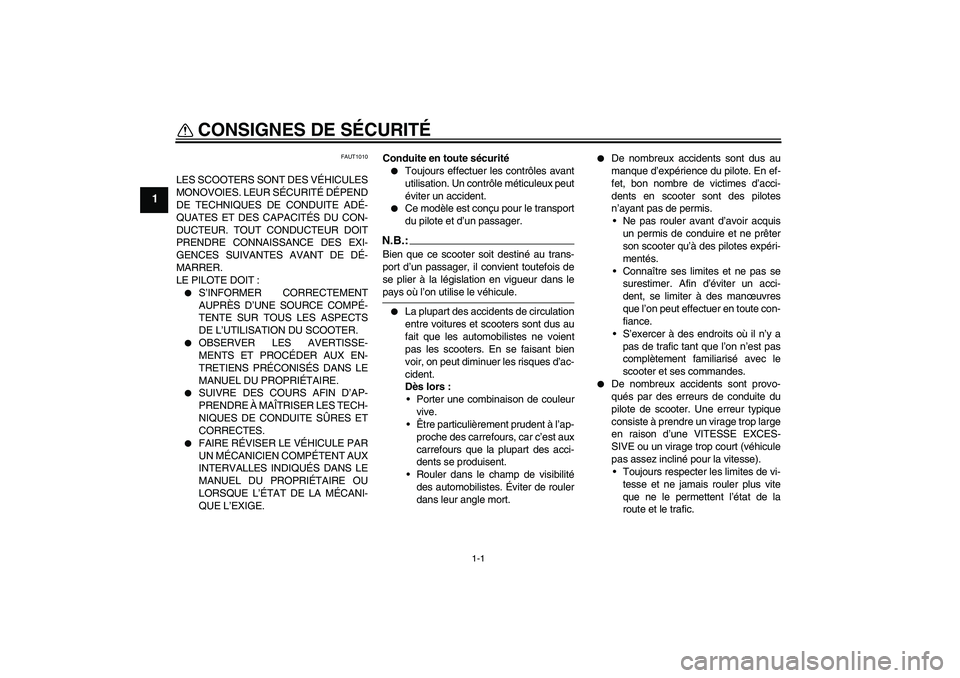

CONSIGNES DE SÉCURITÉ
FAUT1010
LES SCOOTERS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE DÉ-
MARRER.
LE PILOTE DOIT :

S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION DU SCOOTER.


OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.


SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES TECH-
NIQUES DE CONDUITE SÛRES ET
CORRECTES.


FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉCANI-
QUE L’EXIGE.Conduite en toute sécurité


Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peut
éviter un accident.


Ce modèle est conçu pour le transport
du pilote et d’un passager.
N.B.:Bien que ce scooter soit destiné au trans-
port d’un passager, il convient toutefois de
se plier à la législation en vigueur dans lepays où l’on utilise le véhicule.

La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. En se faisant bien
voir, on peut diminuer les risques d’ac-
cident.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.


De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-
dents en scooter sont des pilotes
n’ayant pas de permis.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on n’est pas
complètement familiarisé avec le
scooter et ses commandes.


De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCES-
SIVE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permettent l’état de la
route et le trafic.

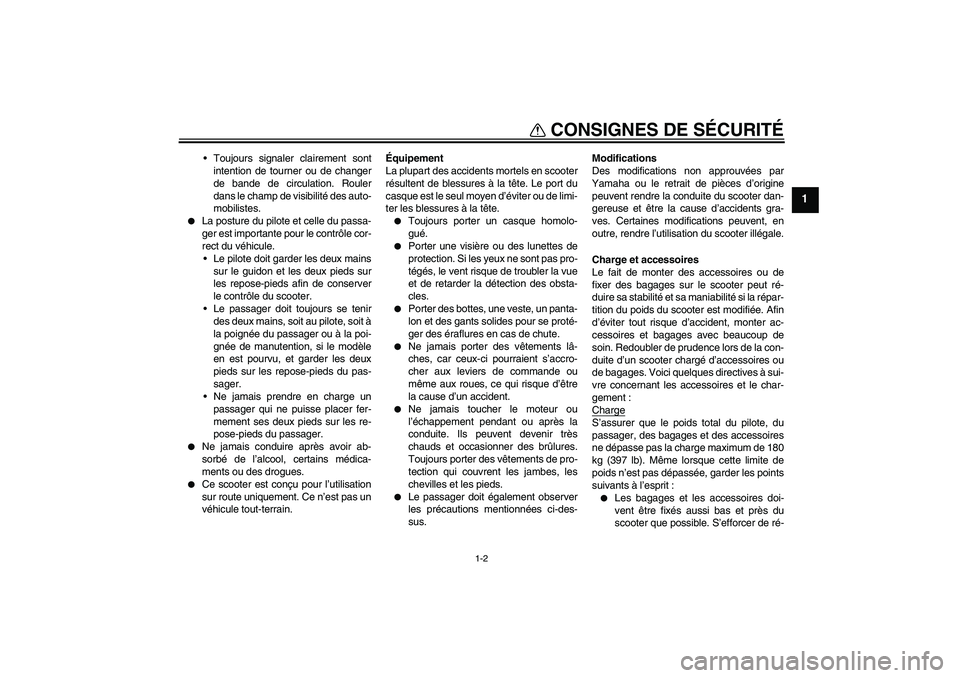

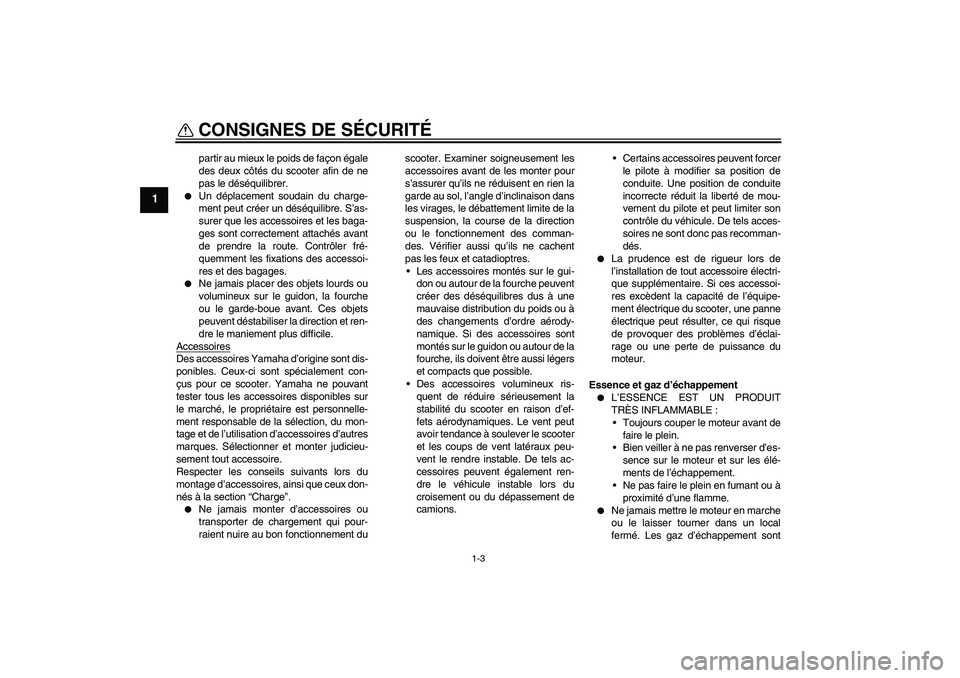

CONSIGNES DE SÉCURITÉ
1-2
1
Toujours signaler clairement sont
intention de tourner ou de changer
de bande de circulation. Rouler
dans le champ de visibilité des auto-
mobilistes.


La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle du scooter.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager.
Ne jamais prendre en charge un
passager qui ne puisse placer fer-
mement ses deux pieds sur les re-
pose-pieds du passager.


Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.


Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.Équipement
La plupart des accidents mortels en scooter
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.


Toujours porter un casque homolo-
gué.


Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.


Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.


Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.


Ne jamais toucher le moteur ou
l’échappement pendant ou après la
conduite. Ils peuvent devenir très
chauds et occasionner des brûlures.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds.


Le passager doit également observer
les précautions mentionnées ci-des-
sus.Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite du scooter dan-
gereuse et être la cause d’accidents gra-
ves. Certaines modifications peuvent, en
outre, rendre l’utilisation du scooter illégale.
Charge et accessoires
Le fait de monter des accessoires ou de
fixer des bagages sur le scooter peut ré-
duire sa stabilité et sa maniabilité si la répar-
tition du poids du scooter est modifiée. Afin
d’éviter tout risque d’accident, monter ac-
cessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’un scooter chargé d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement :
Charge
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum de 180
kg (397 lb). Même lorsque cette limite de
poids n’est pas dépassée, garder les points
suivants à l’esprit :

Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. S’efforcer de ré-

CONSIGNES DE SÉCURITÉ
1-3
1
partir au mieux le poids de façon égale
des deux côtés du scooter afin de ne
pas le déséquilibrer.


Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant
de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.


Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant. Ces objets
peuvent déstabiliser la direction et ren-
dre le maniement plus difficile.
Accessoires
Des accessoires Yamaha d’origine sont dis-
ponibles. Ceux-ci sont spécialement con-
çus pour ce scooter. Yamaha ne pouvant
tester tous les accessoires disponibles sur
le marché, le propriétaire est personnelle-
ment responsable de la sélection, du mon-
tage et de l’utilisation d’accessoires d’autres
marques. Sélectionner et monter judicieu-
sement tout accessoire.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de chargement qui pour-
raient nuire au bon fonctionnement duscooter. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de réduire sérieusement la
stabilité du scooter en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever le scooter
et les coups de vent latéraux peu-
vent le rendre instable. De tels ac-
cessoires peuvent également ren-
dre le véhicule instable lors du
croisement ou du dépassement de
camions.Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires ne sont donc pas recomman-
dés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si ces accessoi-
res excèdent la capacité de l’équipe-
ment électrique du scooter, une panne
électrique peut résulter, ce qui risque
de provoquer des problèmes d’éclai-
rage ou une perte de puissance du
moteur.
Essence et gaz d’échappement


L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
Toujours couper le moteur avant de
faire le plein.
Bien veiller à ne pas renverser d’es-
sence sur le moteur et sur les élé-
ments de l’échappement.
Ne pas faire le plein en fumant ou à
proximité d’une flamme.


Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local
fermé. Les gaz d’échappement sont
