INTRODUCCIÓN
SAU10113
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una YQ50/YQ50L, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el
diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su YQ50/YQ50L. El Manual del propietario no sólo le enseñará
cómo utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en condiciones óptimas. Si necesita
cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información más
actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si necesita cual-
quier aclaración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA
SWA12411
Lea este manual atentamente y en su totalidad antes de utilizar este scooter.
U3C6S1S0.book Page 1 Thursday, August 7, 2008 9:50 AM
Page 8 of 70
1-1
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
SAUT1012
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Los scooters son vehículos de dos ruedas.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir este scooter.
Debe:
Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento del
scooter.
Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.
Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.
Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.
Este scooter está diseñado para llevar
al conductor y un pasajero.
NOTAAunque este scooter está diseñado para
llevar un pasajero, cumpla siempre los re-glamentos locales.
La mayor parte de los accidentes de
tráfico entre coches y scooters se de-
ben al hecho de que el conductor del
coche no ha detectado ni reconocido
el scooter. Muchos accidentes se han
producido porque el conductor del co-
che no ha visto el scooter. Una medida
muy eficaz para reducir las posibilida-
des de este tipo de accidente es el ha-
cerse bien visible.
Por tanto:
Lleve una chaqueta de color brillan-
te.Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
scooter con mayor frecuencia.
Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.
En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.
No conduzca sin estar cualificado y
no preste su scooter a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.
Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
U3C6S1S0.book Page 1 Thursday, August 7, 2008 9:50 AM
Page 9 of 70
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1
siado en una curva a causa del exceso
de velocidad o el subviraje (ángulo de
ladeo insuficiente para la velocidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control del scoo-
ter durante la marcha, el conductor
debe mantener ambas manos en el
manillar y ambos pies en las estri-
beras.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.
No conduzca nunca bajo los efectos
del alcohol u otras drogas.
Este scooter está diseñado únicamen-
te para circular en calle/carretera. No
es adecuado para caminos.
Equipo protector
La mayoría de las muertes en accidentes
de scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad es
esencial en la prevención o reducción de
las lesiones en la cabeza.
Utilice siempre un casco homologado.
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.
Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.
El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por úl-
timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
U3C6S1S0.book Page 2 Thursday, August 7, 2008 9:50 AM
Page 11 of 70
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1

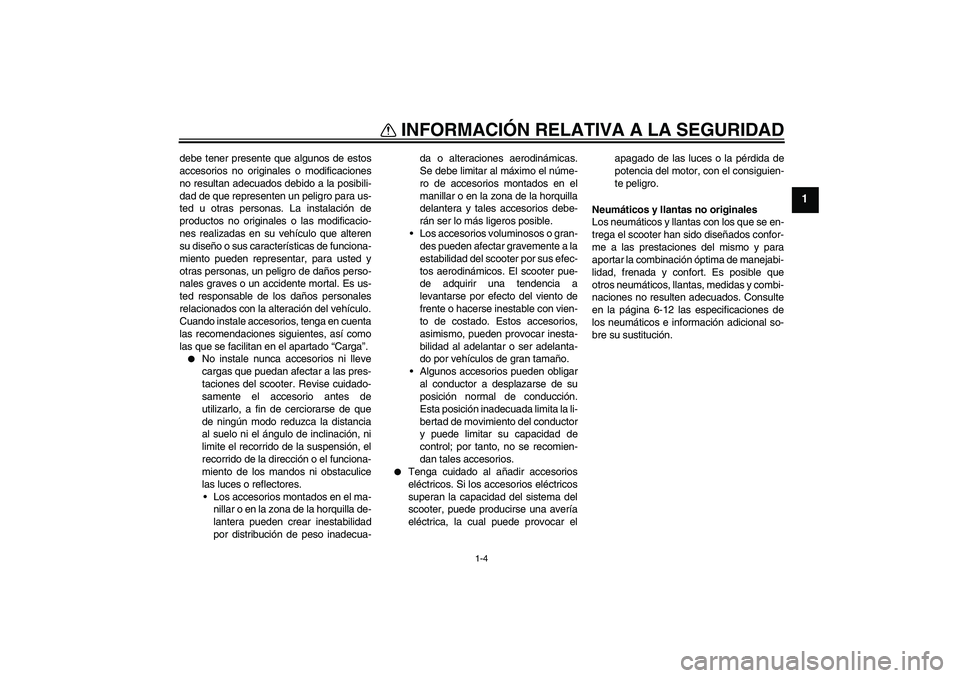

debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-
de adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema del
scooter, puede producirse una avería
eléctrica, la cual puede provocar elapagado de las luces o la pérdida de
potencia del motor, con el consiguien-
te peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de manejabi-
lidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y combi-
naciones no resulten adecuados. Consulte
en la página 6-12 las especificaciones de
los neumáticos e información adicional so-
bre su sustitución.
U3C6S1S0.book Page 4 Thursday, August 7, 2008 9:50 AM
Page 15 of 70
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10460

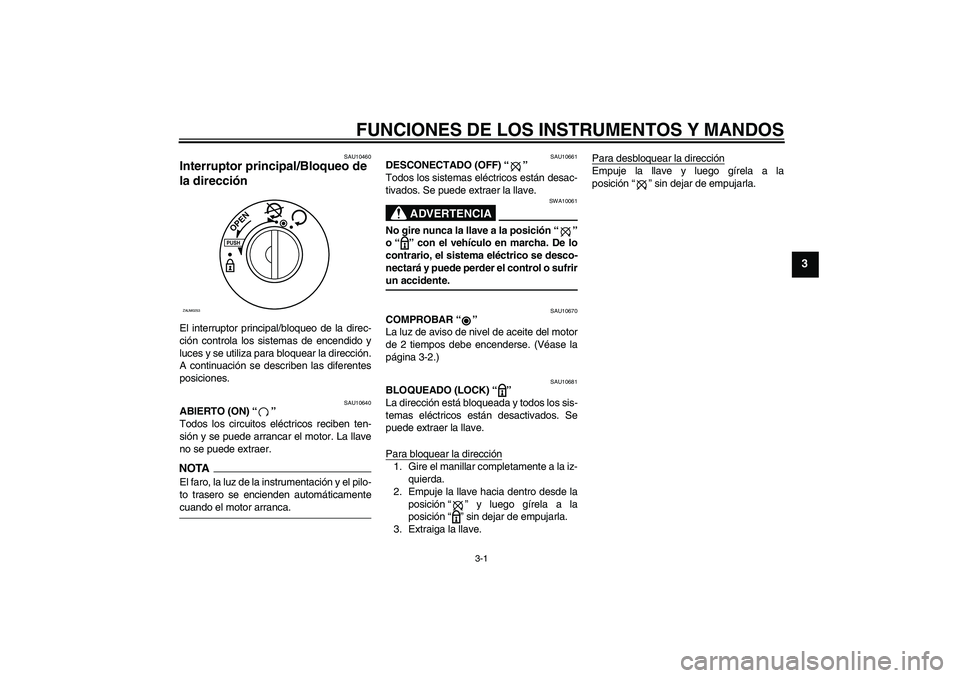

Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU10640
ABIERTO (ON)“”
Todos los circuitos eléctricos reciben ten-
sión y se puede arrancar el motor. La llave
no se puede extraer.NOTAEl faro, la luz de la instrumentación y el pilo-
to trasero se encienden automáticamentecuando el motor arranca.
SAU10661
DESCONECTADO (OFF)“”
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición“”
o“” con el vehículo en marcha. De lo
contrario, el sistema eléctrico se desco-
nectará y puede perder el control o sufrirun accidente.
SAU10670
COMPROBAR “”
La luz de aviso de nivel de aceite del motor
de 2 tiempos debe encenderse. (Véase la
página 3-2.)
SAU10681
BLOQUEADO (LOCK)“”
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición“” y luego gírela a la
posición“” sin dejar de empujarla.
3. Extraiga la llave.Para desbloquear la dirección
Empuje la llave y luego gírela a la
posición“” sin dejar de empujarla.
PUSHOPEN
ZAUM0253
U3C6S1S0.book Page 1 Thursday, August 7, 2008 9:50 AM
Page 33 of 70
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17281

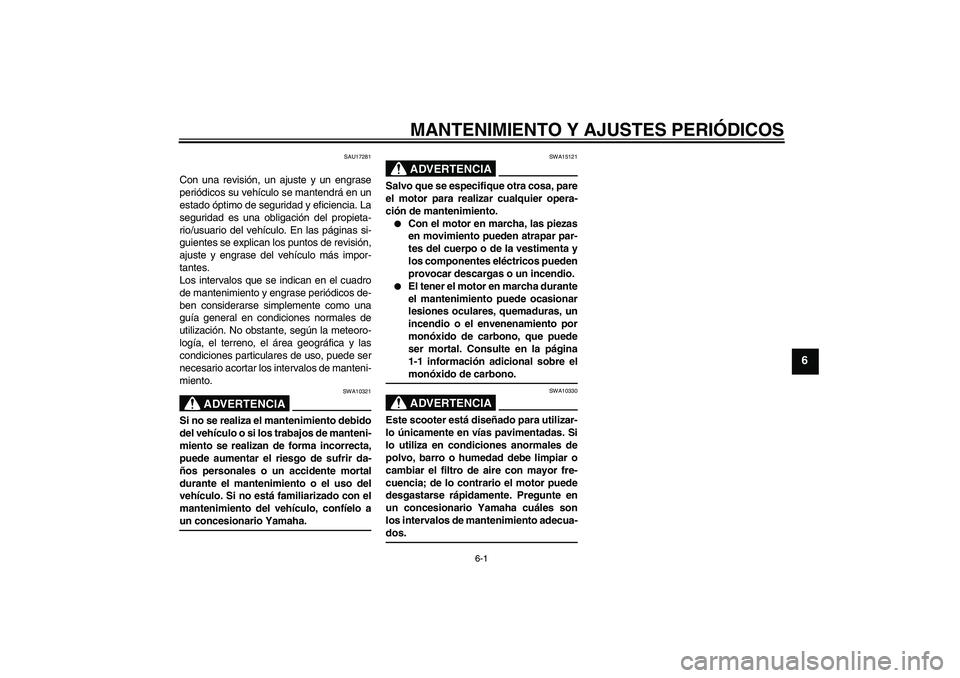

Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
utilización. No obstante, según la meteoro-
logía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo aun concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre elmonóxido de carbono.ADVERTENCIA
SWA10330
Este scooter está diseñado para utilizar-
lo únicamente en vías pavimentadas. Si
lo utiliza en condiciones anormales de
polvo, barro o humedad debe limpiar o
cambiar el filtro de aire con mayor fre-
cuencia; de lo contrario el motor puede
desgastarse rápidamente. Pregunte en
un concesionario Yamaha cuáles son
los intervalos de mantenimiento adecua-dos.
U3C6S1S0.book Page 1 Thursday, August 7, 2008 9:50 AM
Page 37 of 70
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAUM2070

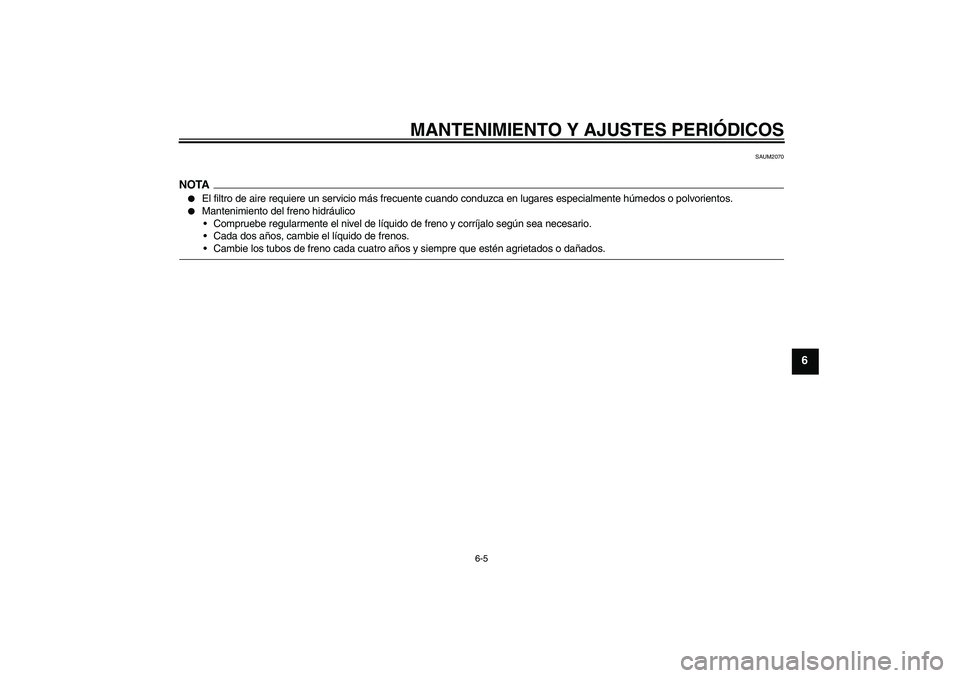

NOTA
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años, cambie el líquido de frenos.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U3C6S1S0.book Page 5 Thursday, August 7, 2008 9:50 AM
Page 39 of 70
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU19622

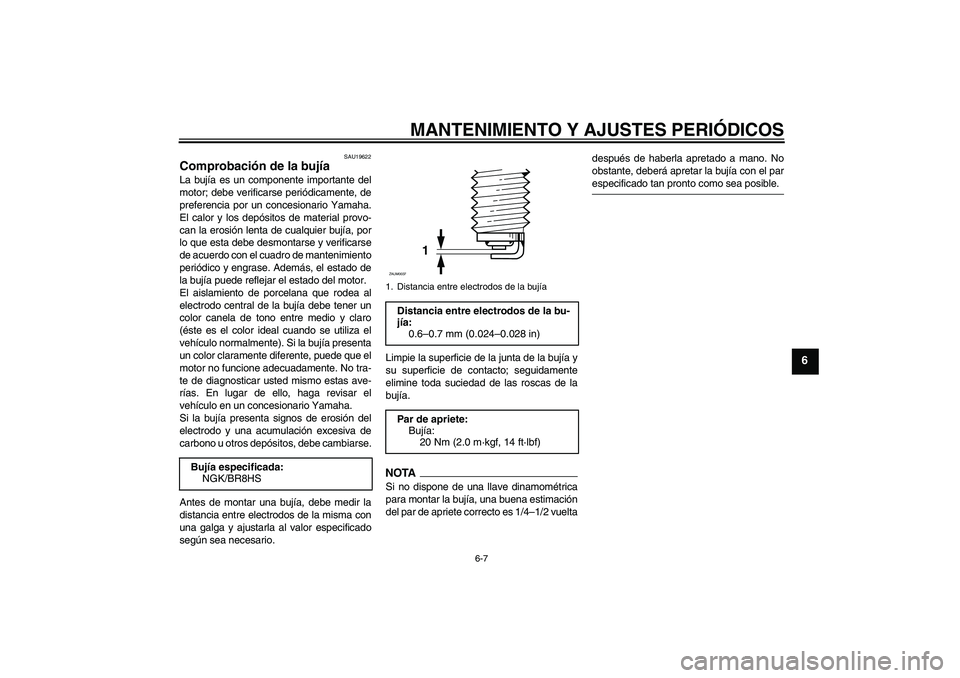

Comprobación de la bujía La bujía es un componente importante del
motor; debe verificarse periódicamente, de
preferencia por un concesionario Yamaha.
El calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y verificarse
de acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
la bujía puede reflejar el estado del motor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presenta
un color claramente diferente, puede que el
motor no funcione adecuadamente. No tra-
te de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el
vehículo en un concesionario Yamaha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vueltadespués de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
Bujía especificada:
NGK/BR8HS
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1
ZAUM0037
U3C6S1S0.book Page 7 Thursday, August 7, 2008 9:50 AM
Page 42 of 70
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
SAU33031

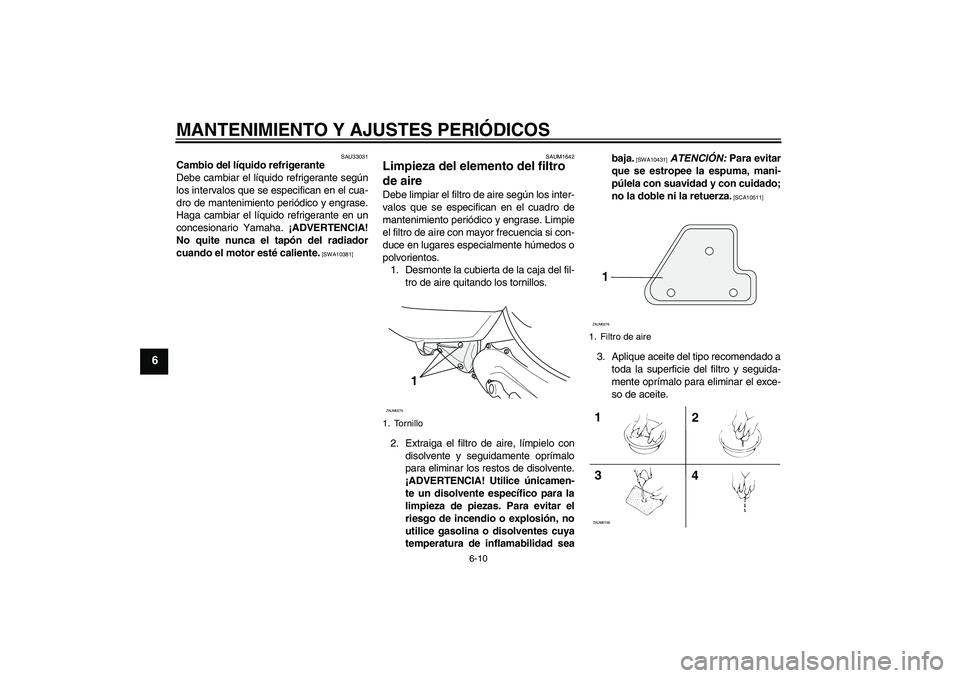

Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10381]SAUM1642
Limpieza del elemento del filtro
de aire Debe limpiar el filtro de aire según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Limpie
el filtro de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
1. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
2. Extraiga el filtro de aire, límpielo con
disolvente y seguidamente oprímalo
para eliminar los restos de disolvente.
¡ADVERTENCIA! Utilice únicamen-
te un disolvente específico para la
limpieza de piezas. Para evitar el
riesgo de incendio o explosión, no
utilice gasolina o disolventes cuya
temperatura de inflamabilidad seabaja.
[SWA10431]
ATENCIÓN: Para evitar
que se estropee la espuma, mani-
púlela con suavidad y con cuidado;
no la doble ni la retuerza.
[SCA10511]
3. Aplique aceite del tipo recomendado a
toda la superficie del filtro y seguida-
mente oprímalo para eliminar el exce-
so de aceite.
1. Tornillo
1
ZAUM0275
1. Filtro de aire
1ZAUM02761
4 32ZAUM0156
U3C6S1S0.book Page 10 Thursday, August 7, 2008 9:50 AM
Page 44 of 70
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
SAU21872

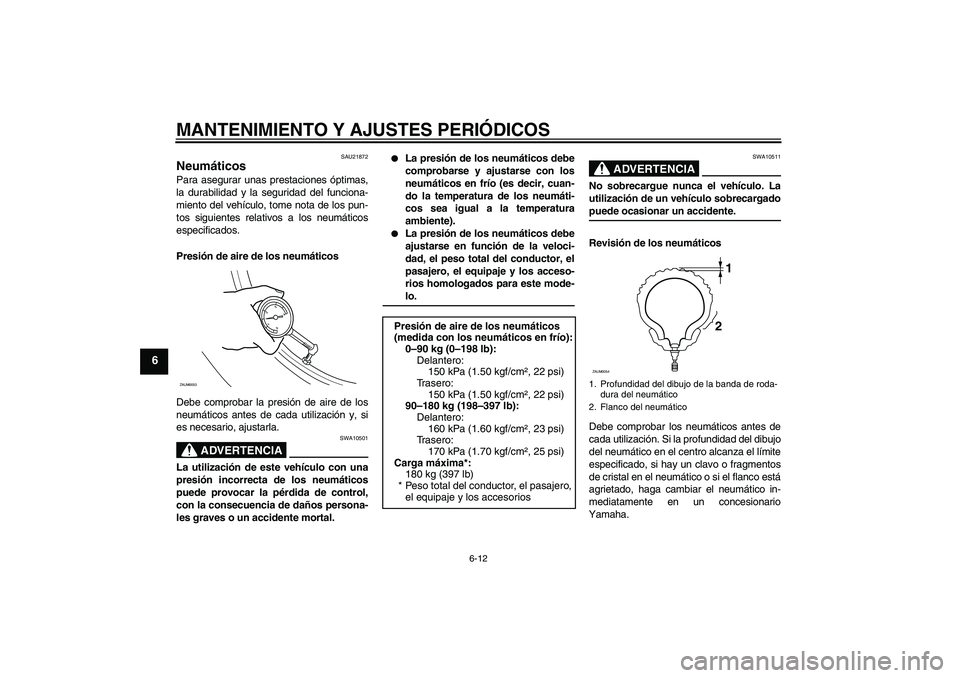

Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y la seguridad del funciona-
miento del vehículo, tome nota de los pun-
tos siguientes relativos a los neumáticos
especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
ZAUM0053
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
150 kPa (1.50 kgf/cm², 22 psi)
Trasero:
150 kPa (1.50 kgf/cm², 22 psi)
90–180 kg (198–397 lb):
Delantero:
160 kPa (1.60 kgf/cm², 23 psi)
Trasero:
170 kPa (1.70 kgf/cm², 25 psi)
Carga máxima*:
180 kg (397 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Profundidad del dibujo de la banda de roda-
dura del neumático
2. Flanco del neumático
1
2
ZAUM0054
U3C6S1S0.book Page 12 Thursday, August 7, 2008 9:50 AM
