INLEIDING
DAU10113
Welkom in de wereld van Yamaha!
Als eigenaar van de YQ50/YQ50L profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwerpen
en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw YQ50/YQ50L. De
Gebruikershandleiding geeft instructies voor de bediening, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en anderen
kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er ten slotte toch nog vragen zijn,
aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan er soms sprake zijn van
kleine verschillen tussen uw scooter en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente product-
informatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING
DWA12411
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebruiken.
U3C6D1D0.book Page 1 Thursday, August 7, 2008 9:22 AM

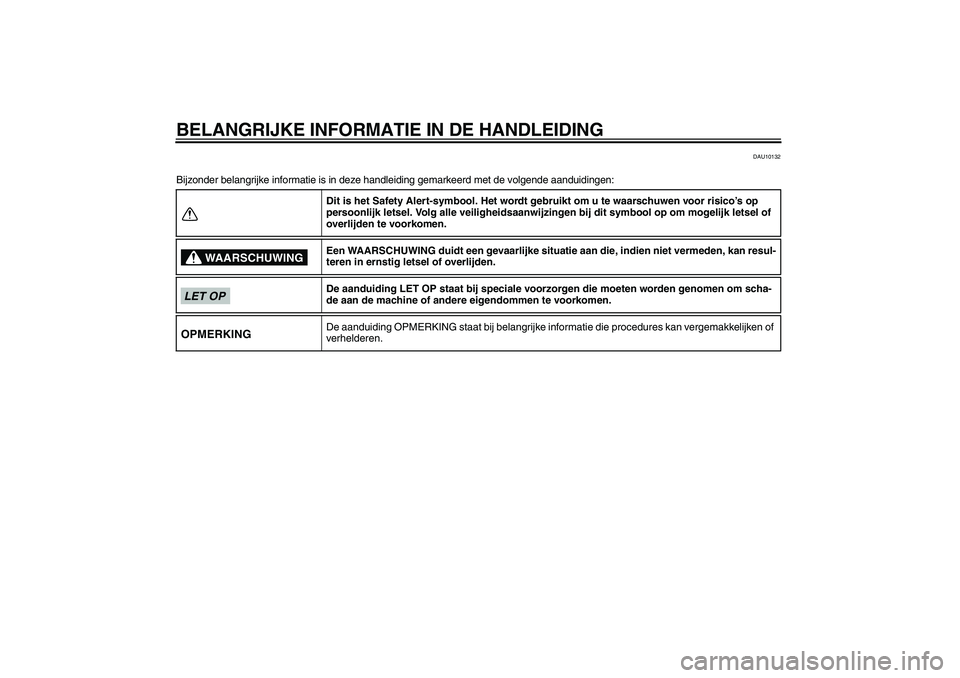

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10132
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan resul-
teren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om scha-
de aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken of
verhelderen.
WAARSCHUWING
LET OPOPMERKING
U3C6D1D0.book Page 1 Thursday, August 7, 2008 9:22 AM

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAUM2150
YQ50/YQ50L
HANDLEIDING
©2008 door MBK INDUSTRIE
1e Uitgave, juli 2008
Alle rechten voorbehouden
Elke vorm van herdruk of onbevoegd ge-
bruik
zonder schriftelijke toestemming van
MBK INDUSTRIE
is uitdrukkelijk verboden.
Gedrukt in Nederland.
U3C6D1D0.book Page 2 Thursday, August 7, 2008 9:22 AM

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
Andere aandachtspunten voor
veilig rijden ..................................1-5
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Contactslot/stuurslot .......................3-1
Controle- en
waarschuwingslampjes ...............3-2
Snelheidsmeterunit .........................3-3
Toerenteller (indien aanwezig) ........3-3
Brandstofniveaumeter ....................3-4
Stuurschakelaars ............................3-4
Voorremhendel ...............................3-5
Achterremhendel ............................3-5
Tankdop ..........................................3-5
Brandstof ........................................3-6
Uitlaatkatalysatoren ........................3-7
2-takt injectiesmering ......................3-8
Kickstarter .......................................3-9
Rijderzadel ......................................3-9
Opbergcompartimenten ................3-10
Schokdemperunit afstellen
(indien aanwezig) .......................3-11VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van een koude motor ......... 5-1
Wegrijden ....................................... 5-2
Sneller en langzamer rijden ........... 5-2
Remmen ......................................... 5-2
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-3
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN................................ 6-1
Periodiek smeer- en
onderhoudsschema .................... 6-2
Verwijderen en aanbrengen van de
stroomlijn- en framepanelen ....... 6-6
Bougie controleren ......................... 6-7
Eindoverbrengingsolie .................... 6-8
Koelvloeistof ................................... 6-9
Luchtfilterelement reinigen ........... 6-10
Afstellen van de carburateur ........ 6-11
Controleren van de vrije slag
gaskabel ................................... 6-11
Banden ......................................... 6-12
Gietwielen .................................... 6-13
Vrije slag van voor- en
achterremhendel controleren .... 6-14Controleren van voor- en
achterremblokken ..................... 6-14
Controleren van
remvloeistofniveau ................... 6-15
Verversen van remvloeistof ......... 6-16
Controleren en smeren van
gasgreep en gaskabel .............. 6-16
Smeren van voor- en
achterremhendels ..................... 6-17
Middenbok controleren en
smeren ..................................... 6-17
Voorvork controleren ................... 6-18
Stuursysteem controleren ............ 6-18
Controleren van wiellagers .......... 6-19
Accu ............................................. 6-19
Zekering vervangen ..................... 6-20
Koplampgloeilamp vervangen ..... 6-21
Gloeilamp in remlicht/achterlicht
vervangen ................................. 6-22
Gloeilamp in richtingaanwijzer
vervangen ................................. 6-22
Problemen oplossen .................... 6-23
Storingzoekschema’s ................... 6-24
VERZORGING EN STALLING VAN
DE SCOOTER................................... 7-1
Verzorging ..................................... 7-1
Stalling ........................................... 7-3U3C6D1D0.book Page 1 Thursday, August 7, 2008 9:22 AM

INHOUDSOPGAVE
SPECIFICATIES ................................8-1
GEBRUIKERSINFORMATIE.............. 9-1
Identificatienummers ......................9-1
U3C6D1D0.book Page 2 Thursday, August 7, 2008 9:22 AM

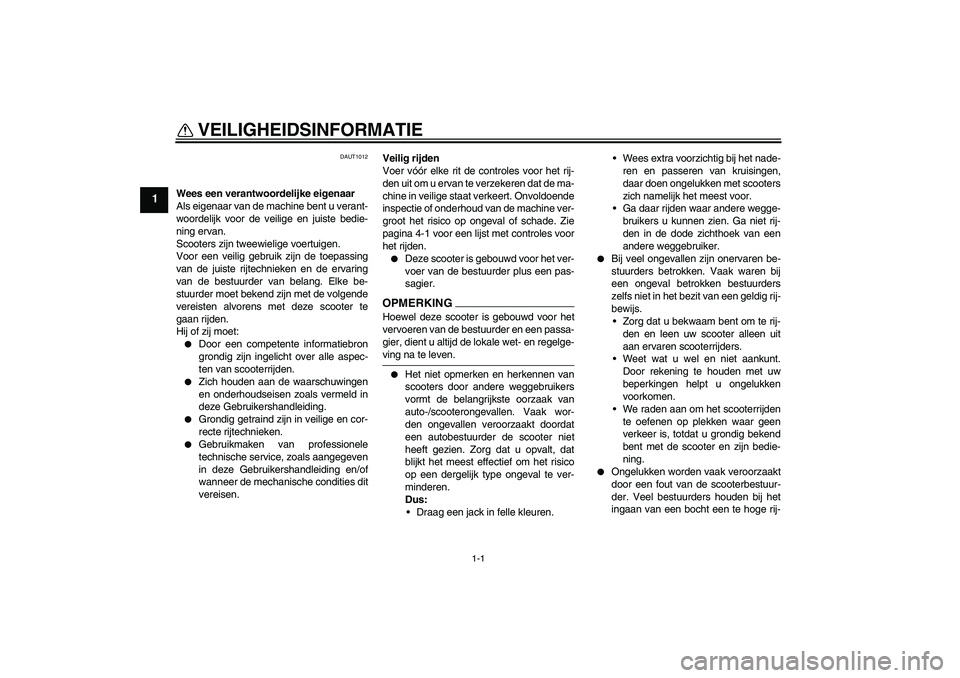

1-1
1
VEILIGHEIDSINFORMATIE
DAUT1012
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:

Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.


Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.


Grondig getraind zijn in veilige en cor-
recte rijtechnieken.


Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities dit
vereisen.Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de ma-
chine in veilige staat verkeert. Onvoldoende
inspectie of onderhoud van de machine ver-
groot het risico op ongeval of schade. Zie
pagina 4-1 voor een lijst met controles voor
het rijden.


Deze scooter is gebouwd voor het ver-
voer van de bestuurder plus een pas-
sagier.
OPMERKIN
G
Hoewel deze scooter is gebouwd voor het
vervoeren van de bestuurder en een passa-
gier, dient u altijd de lokale wet- en regelge-ving na te leven.

Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
 Draag een jack in felle kleuren. Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met scooters
zich namelijk het meest voor.
 Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.


Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
 Zorg dat u bekwaam bent om te rij-
den en leen uw scooter alleen uit
aan ervaren scooterrijders.
 Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
 We raden aan om het scooterrijden
te oefenen op plekken waar geen
verkeer is, totdat u grondig bekend
bent met de scooter en zijn bedie-
ning.


Ongelukken worden vaak veroorzaakt
door een fout van de scooterbestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
U3C6D1D0.book Page 1 Thursday, August 7, 2008 9:22 AM

VEILIGHEIDSINFORMATIE
1-2
1
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid, waar-
door ze wijd uit de bocht komen.
 Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
 Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kunnen
zien.


De zithouding van de bestuurder en de
passagier is belangrijk voor een goede
besturing.
 De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
 De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is om
beide voeten stevig op de passa-
giersvoetsteunen te zetten.


Rijd nooit onder invloed van alcohol of
andere drugs.


Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen. De
machine is niet bedoeld voor off-road-
gebruik.
Beschermende kleding
Scooterongelukken met dodelijke afloop
betreffen meestal hoofdletsel. Het dragen
van een helm is de belangrijkste factor bij
het voorkomen of reduceren van hoofdlet-
sel.


Draag altijd een goedgekeurde helm.


Draag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming kan
uw zicht door de rijwind verslechteren,
waardoor u gevaren mogelijk te laat
opmerkt.


Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.


Draag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.


Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.
De motor en het uitlaatsysteem kun-
nen tijdens en na het rijden zeer heet
zijn en brandwonden veroorzaken.


De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroorza-
ken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn

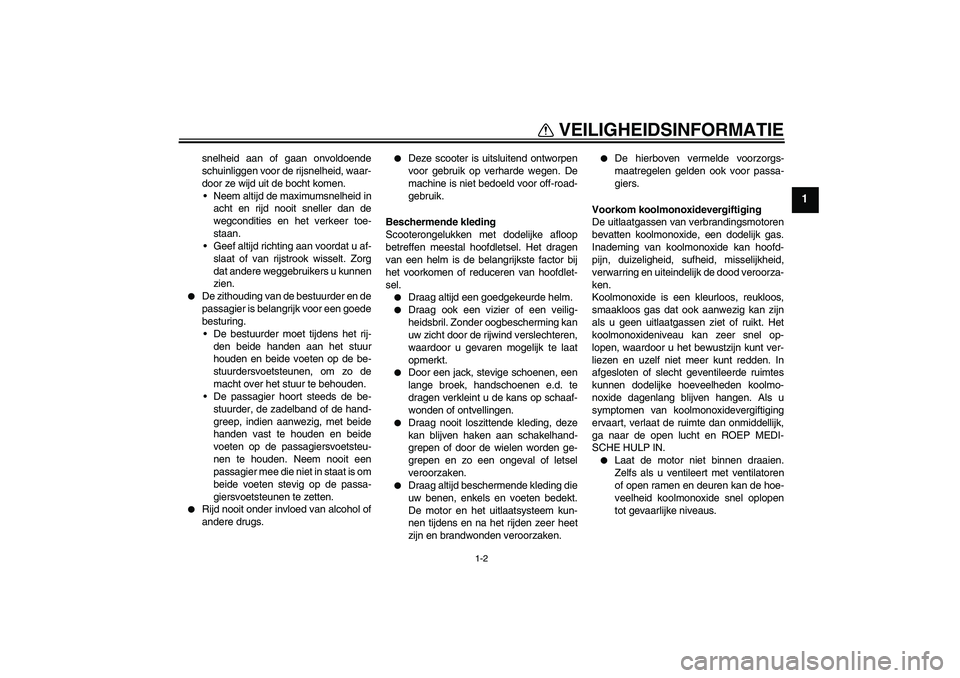

als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel op-
lopen, waardoor u het bewustzijn kunt ver-
liezen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDI-
SCHE HULP IN.


Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
U3C6D1D0.book Page 2 Thursday, August 7, 2008 9:22 AM

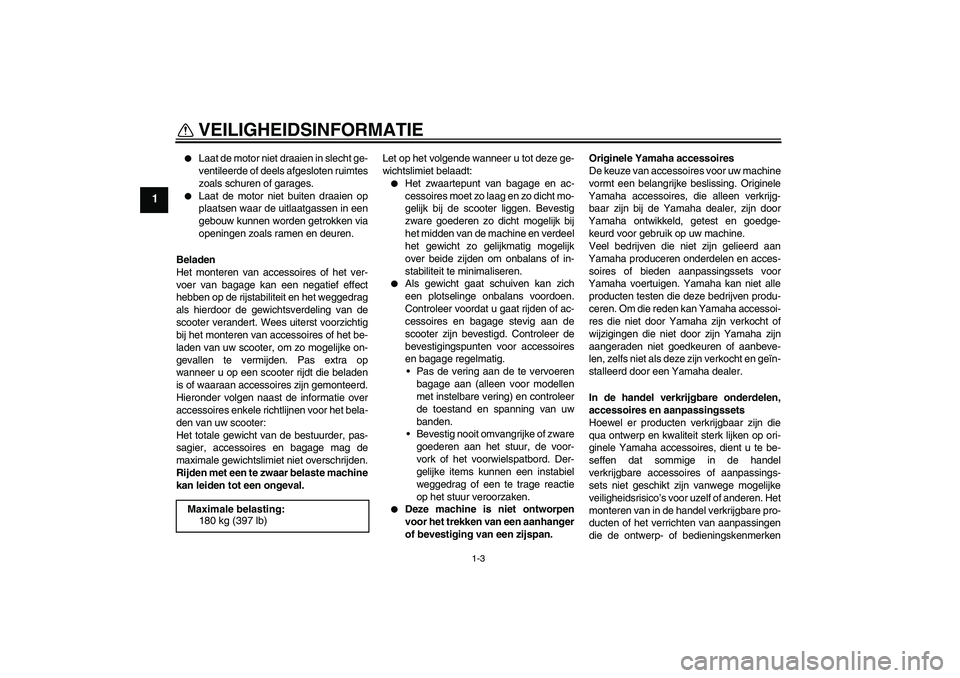

VEILIGHEIDSINFORMATIE
1-3
1


Laat de motor niet draaien in slecht ge-
ventileerde of deels afgesloten ruimtes
zoals schuren of garages.


Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
scooter verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw scooter, om zo mogelijke on-
gevallen te vermijden. Pas extra op
wanneer u op een scooter rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het bela-
den van uw scooter:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Rijden met een te zwaar belaste machine
kan leiden tot een ongeval.Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:


Het zwaartepunt van bagage en ac-
cessoires moet zo laag en zo dicht mo-
gelijk bij de scooter liggen. Bevestig
zware goederen zo dicht mogelijk bij
het midden van de machine en verdeel
het gewicht zo gelijkmatig mogelijk
over beide zijden om onbalans of in-
stabiliteit te minimaliseren.


Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
scooter zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
 Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
 Bevestig nooit omvangrijke of zware
goederen aan het stuur, de voor-
vork of het voorwielspatbord. Der-
gelijke items kunnen een instabiel
weggedrag of een te trage reactie
op het stuur veroorzaken.


Deze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.Originele Yamaha accessoires
De keuze van accessoires voor uw machine
vormt een belangrijke beslissing. Originele
Yamaha accessoires, die alleen verkrijg-
baar zijn bij de Yamaha dealer, zijn door
Yamaha ontwikkeld, getest en goedge-
keurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha accessoi-
res die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en geïn-
stalleerd door een Yamaha dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken Maximale belasting:
180 kg (397 lb)
U3C6D1D0.book Page 3 Thursday, August 7, 2008 9:22 AM
