INTRODUZIONE
HAU10113
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YQ50/YQ50L, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progetta-
zione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YQ50/YQ50L offre. Il Libretto uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come sal-
vaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12411
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAUM1010
YQ50/YQ50L
USO E MANUTENZIONE
©2008 della MBK INDUSTRIE
1a edizione, luglio 2008
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
MBK INDUSTRIE.
Stampato in Francia.
U3C6H1H0.book Page 2 Wednesday, August 6, 2008 10:54 AM

1-1
1
INFORMAZIONI DI SICUREZZA
HAUT1012
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:

Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.


Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.


Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.


Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.


Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
NOTA
Malgrado che questo scooter sia stato pro-
gettato per trasportare un passeggero, os-
servare sempre le disposizioni di leggelocali.

La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che non
avevano visto lo scooter. Quindi ren-
dersi ben visibili sembra aver un ottimo
effetto riducente dell’eventualità di
questo tipo di incidenti.
Pertanto:
 Indossare un giubbotto con colori
brillanti. Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
 Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.


Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.
 Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.
 Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
 Consigliamo di far pratica con lo
scooter in zone dove non c’è traffi-
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.


Molti incidenti vengono provocati da
errori di manovra dei piloti degli scoo-
ter. Un errore tipico è allargarsi in cur-
U3C6H1H0.book Page 1 Wednesday, August 6, 2008 10:54 AM

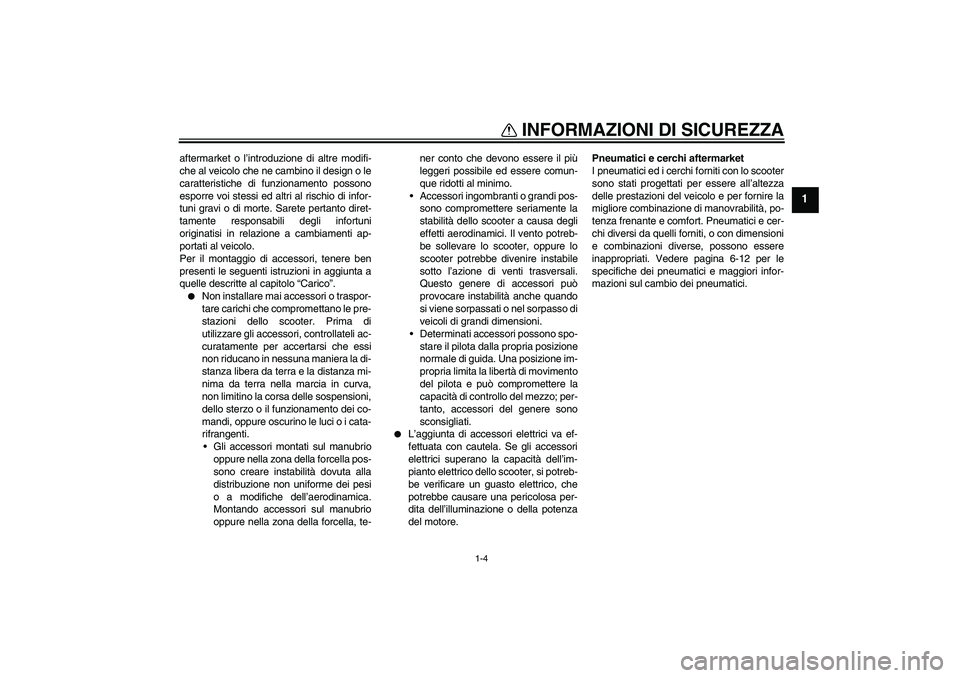

INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
 Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
 Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori può
provocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
 Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità, po-
tenza frenante e comfort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e combinazioni diverse, possono essere
inappropriati. Vedere pagina 6-12 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cambio dei pneumatici.
U3C6H1H0.book Page 4 Wednesday, August 6, 2008 10:54 AM

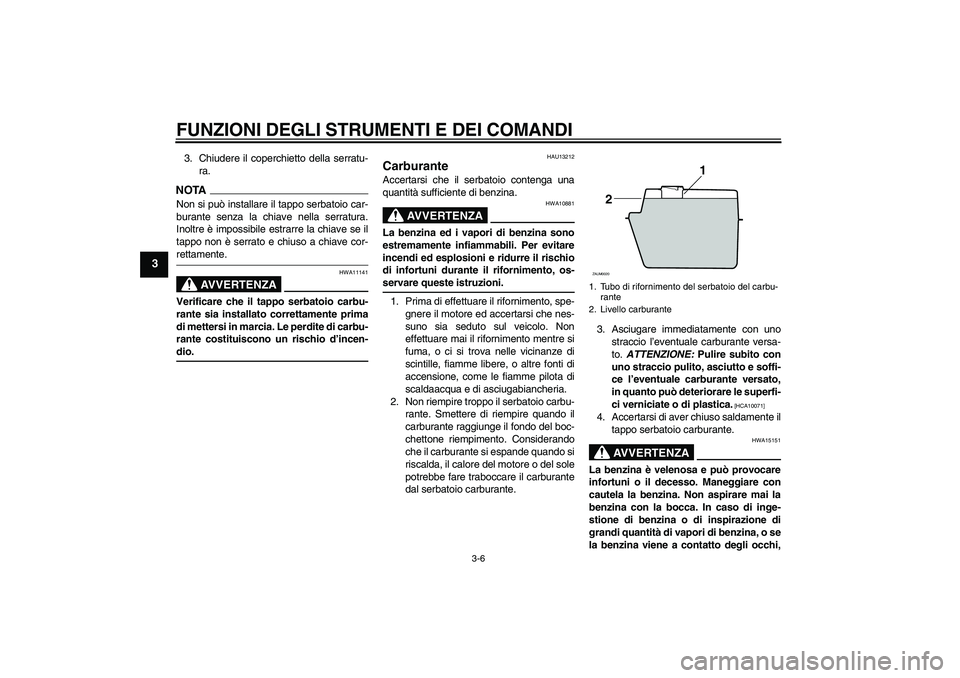

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
3. Chiudere il coperchietto della serratu-
ra.NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11141
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le perdite di carbu-
rante costituiscono un rischio d’incen-dio.
HAU13212
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Smettere di riempire quando il
carburante raggiunge il fondo del boc-
chettone riempimento. Considerando
che il carburante si espande quando si
riscalda, il calore del motore o del sole
potrebbe fare traboccare il carburante
dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
1
2
ZAUM0020
U3C6H1H0.book Page 6 Wednesday, August 6, 2008 10:54 AM

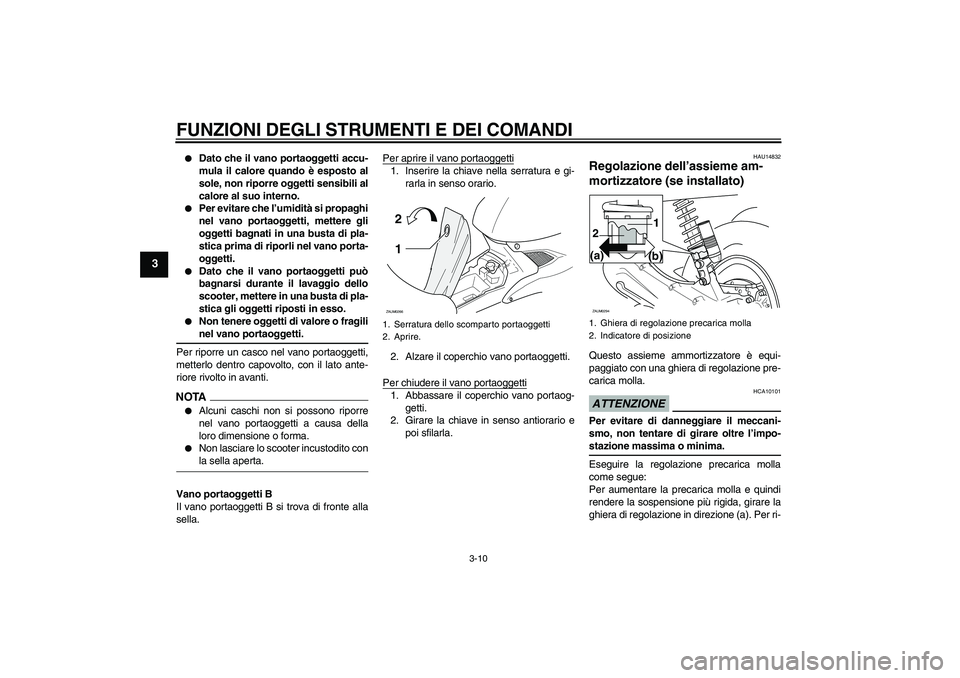

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3


Dato che il vano portaoggetti accu-
mula il calore quando è esposto al
sole, non riporre oggetti sensibili al
calore al suo interno.


Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.


Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di pla-
stica gli oggetti riposti in esso.


Non tenere oggetti di valore o fragilinel vano portaoggetti.
Per riporre un casco nel vano portaoggetti,
metterlo dentro capovolto, con il lato ante-
riore rivolto in avanti.
NOTA

Alcuni caschi non si possono riporre
nel vano portaoggetti a causa della
loro dimensione o forma.


Non lasciare lo scooter incustodito conla sella aperta.
Vano portaoggetti B
Il vano portaoggetti B si trova di fronte alla
sella.Per aprire il vano portaoggetti
1. Inserire la chiave nella serratura e gi-
rarla in senso orario.
2. Alzare il coperchio vano portaoggetti.
Per chiudere il vano portaoggetti1. Abbassare il coperchio vano portaog-
getti.
2. Girare la chiave in senso antiorario e
poi sfilarla.
HAU14832
Regolazione dell’assieme am-
mortizzatore (se installato)Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
1. Serratura dello scomparto portaoggetti
2. Aprire.
1 2ZAUM0266
1. Ghiera di regolazione precarica molla
2. Indicatore di posizione
(b) (a)1
2ZAUM0294
U3C6H1H0.book Page 10 Wednesday, August 6, 2008 10:54 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3

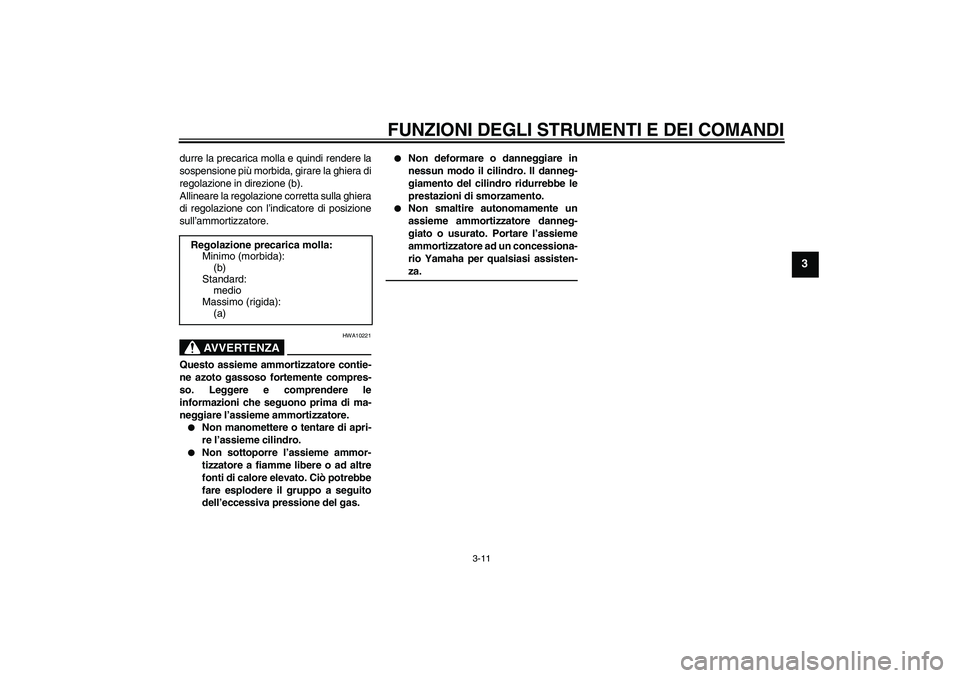

durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
Allineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za. Regolazione precarica molla:
Minimo (morbida):
(b)
Standard:
medio
Massimo (rigida):
(a)
U3C6H1H0.book Page 11 Wednesday, August 6, 2008 10:54 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
HAU33031

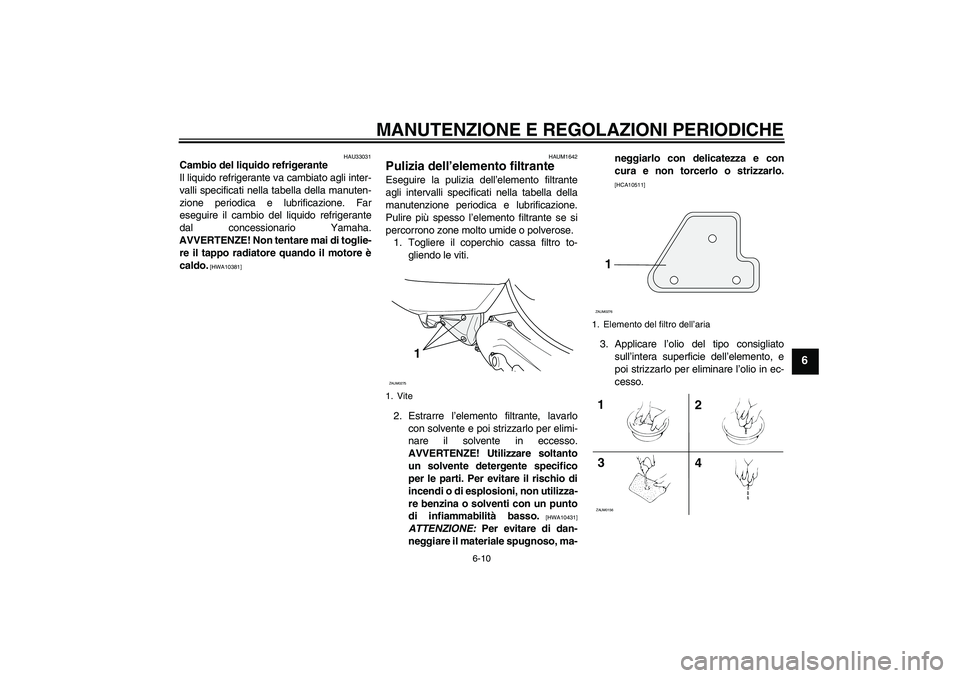

Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZE! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10381]HAUM1642
Pulizia dell’elemento filtrante Eseguire la pulizia dell’elemento filtrante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Pulire più spesso l’elemento filtrante se si
percorrono zone molto umide o polverose.
1. Togliere il coperchio cassa filtro to-
gliendo le viti.
2. Estrarre l’elemento filtrante, lavarlo
con solvente e poi strizzarlo per elimi-
nare il solvente in eccesso.
AVVERTENZE! Utilizzare soltanto
un solvente detergente specifico
per le parti. Per evitare il rischio di
incendi o di esplosioni, non utilizza-
re benzina o solventi con un punto
di infiammabilità basso.
[HWA10431]
ATTENZIONE: Per evitare di dan-
neggiare il materiale spugnoso, ma-neggiarlo con delicatezza e con
cura e non torcerlo o strizzarlo.
[HCA10511]
3. Applicare l’olio del tipo consigliato
sull’intera superficie dell’elemento, e
poi strizzarlo per eliminare l’olio in ec-
cesso.
1. Vite
1
ZAUM0275
1. Elemento del filtro dell’aria
1ZAUM02761
4 32ZAUM0156
U3C6H1H0.book Page 10 Wednesday, August 6, 2008 10:54 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6

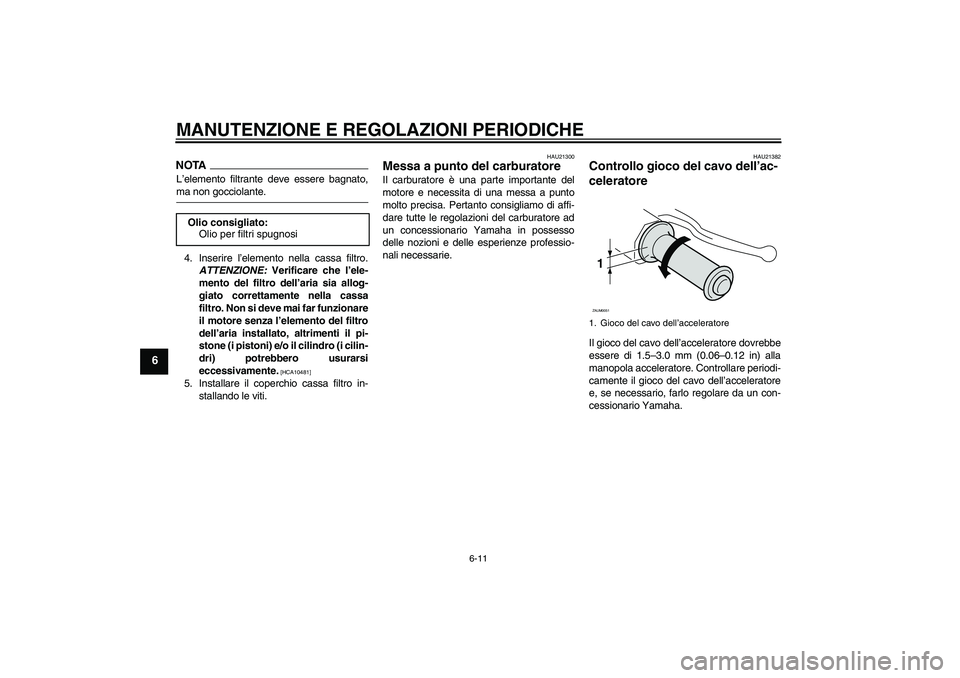

NOTAL’elemento filtrante deve essere bagnato,ma non gocciolante.
4. Inserire l’elemento nella cassa filtro.
ATTENZIONE: Verificare che l’ele-
mento del filtro dell’aria sia allog-
giato correttamente nella cassa
filtro. Non si deve mai far funzionare
il motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsi
eccessivamente.
[HCA10481]
5. Installare il coperchio cassa filtro in-
stallando le viti.
HAU21300
Messa a punto del carburatore Il carburatore è una parte importante del
motore e necessita di una messa a punto
molto precisa. Pertanto consigliamo di affi-
dare tutte le regolazioni del carburatore ad
un concessionario Yamaha in possesso
delle nozioni e delle esperienze professio-
nali necessarie.
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 1.5–3.0 mm (0.06–0.12 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha. Olio consigliato:
Olio per filtri spugnosi1. Gioco del cavo dell’acceleratore1ZAUM0051
U3C6H1H0.book Page 11 Wednesday, August 6, 2008 10:54 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6

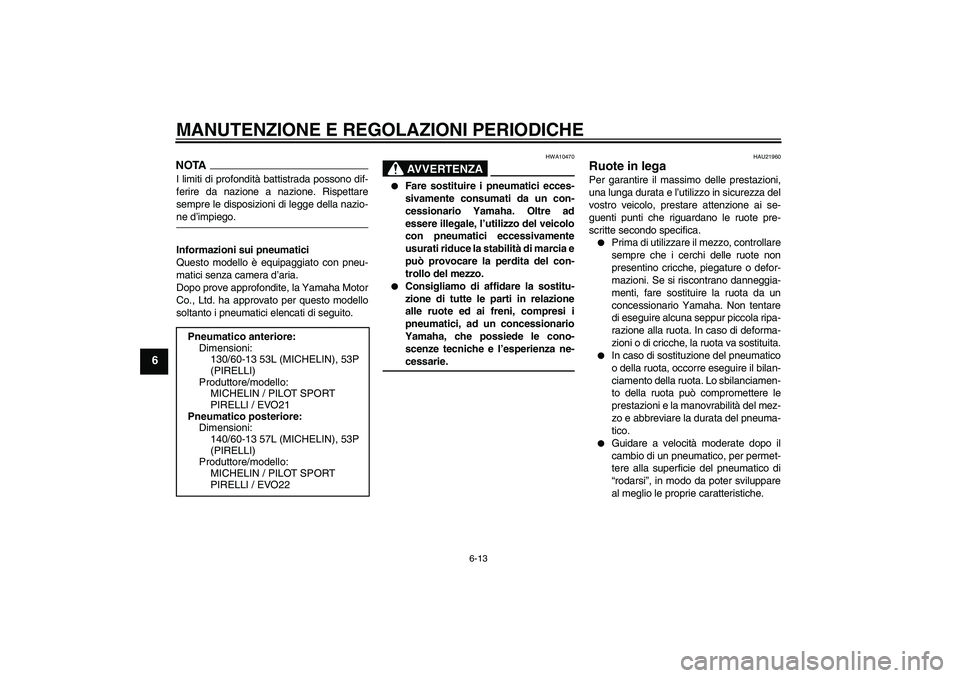

NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
130/60-13 53L (MICHELIN), 53P
(PIRELLI)
Produttore/modello:
MICHELIN / PILOT SPORT
PIRELLI / EVO21
Pneumatico posteriore:
Dimensioni:
140/60-13 57L (MICHELIN), 53P
(PIRELLI)
Produttore/modello:
MICHELIN / PILOT SPORT
PIRELLI / EVO22
U3C6H1H0.book Page 13 Wednesday, August 6, 2008 10:54 AM
