YAMAHA AEROX50 2014 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:1876 mm (73.9 in)
Larghezza totale:
706 mm (27.8 in)
Altezza totale: 1154 mm (45.4 in)
Altezza alla sella: 817 mm (32.2 in)
Passo:
1274 mm (50.2 in)
Distanza da terra: 118 mm (4.65 in)
Raggio minimo di sterzata: 2000 mm (78.7 in)Peso:Peso in ordine di marcia:97 kg (214 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero
a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata: 49 cm³
Alesaggio × corsa:
38.0 × 43.5 mm (1.50 × 1.71 in)
Rapporto di compressione:
12.00 : 1
Sistema di avviamento: Avviamento elettrico ed a pedale
Sistema di lubrificazione: A carter umido
Olio motore:Tipo:SAE 10W-30, 10W-40, 20W-40 oppure
20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Cambio olio periodico:0.78 L (0.82 US qt, 0.69 Imp.qt)Olio della trasmissione finale:Tipo:Olio motore SAE 10W-30 tipo SE
Quantità: 0.10 L (0.11 US qt, 0.09 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
0.52 L (0.55 US qt, 0.46 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante: 6.0 L (1.59 US gal, 1.32 Imp.gal)
Quantità di riserva carburante: 1.0 L (0.26 US gal, 0.22 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione:
3B31 00Candela/-e:Produttore/modello: NGK/CR7E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:A secco, centrifuga automaticaTrasmissione:Rapporto di riduzione primaria:1
Trasmissione finale: Ad ingranaggi
Rapporto di riduzione secondaria:
52/13 × 44/12 (14.666)
Tipo di trasmissione: A cinghia trapezoidale, automatica
Comando: Centrifuga, automatica
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40
SAE 10W-40
SAE 10W-30
U1GBH0H0.book Page 1 Monday, July 15, 2013 1:34 PM

CARATTERISTICHE TECNICHE
8-2
8
Parte ciclistica:Tipo di telaio:
Scocca inferiore
Angolo di incidenza:
27.00 grado
Avancorsa:
172 mm (6.8 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70-13 53P(Michelin)
53L(SAVA,Metzeler)
Produttore/modello:
MICHELIN/POWER PURE SC
Produttore/modello:
SAVA/ MC 16
Produttore/modello:
METZELER/ ME 7 TEENPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
130/60-13 53P(Michelin)
53L(SAVA,Metzeler)
Produttore/modello:
MICHELIN/POWER PURE SC
Produttore/modello:
SAVA/ MC 16
Produttore/modello:
METZELER/ ME 7 TEENCarico:Carico massimo:
182 kg (401 lb)(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
150 kPa (1.50 kgf/cm², 22 psi)
Posteriore:
150 kPa (1.50 kgf/cm², 22 psi)
Condizione di carico:
90–182 kg (198–401 lb)
Anteriore:
160 kPa (1.60 kgf/cm², 23 psi)
Posteriore:
170 kPa (1.70 kgf/cm², 25 psi)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13xMT3.00Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13xMT3.50Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
80.0 mm (3.15 in)Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
70.0 mm (2.76 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
CB5L-B(GS)
Tensione, capacità:
12 V, 5.0 AhFaro:Tipo a lampadina:
Lampada alogena
U1GBH0H0.book Page 2 Wednesday, June 26, 2013 5:26 PM

CARATTERISTICHE TECNICHE
8-3
8
Tensione, potenza lampadina × quantità:Faro:
12 V, 35.0 W/35.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1 (CHE)
Luce targa:
12 V, 5.0 W × 1 (GBR, CYP, IRL, CHE)
Luce pannello strumenti:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LEDFusibili:Fusibile principale:
15.0 A
U1GBH0H0.book Page 3 Wednesday, June 26, 2013 5:26 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9

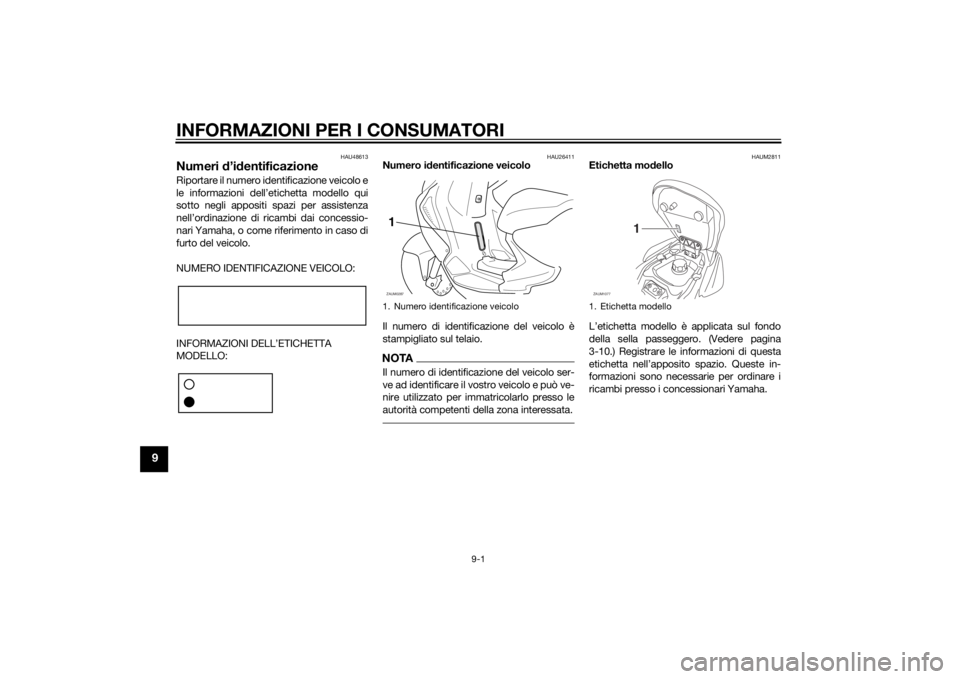

HAU48613
Numeri d’identificazioneRiportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAUM2811
Etichetta modello
L’etichetta modello è applicata sul fondo
della sella passeggero. (Vedere pagina
3-10.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo1ZAUM0287
1. Etichetta modelloZAUM1077
1
U1GBH0H0.book Page 1 Wednesday, June 26, 2013 5:26 PM

INDICE ANALITICO
AAccelerazione e decelerazione ............... 5-2
Avviamento a pedale ............................ 3-10
Avviamento del motore a freddo ............ 5-1
Avvio del mezzo ..................................... 5-2BBatteria ................................................. 6-25
Blocchetto accensione/bloccasterzo ..... 3-1CCandela, controllo .................................. 6-9
Caratteristiche tecniche.......................... 8-1
Carburante.............................................. 3-8
Carburante, consigli per ridurne il
consumo .............................................. 5-3
Carenatura e pannello, rimozione e
installazione.......................................... 6-8
Cavalletto centrale, controllo e
lubrificazione ...................................... 6-23
Cavi, controllo e lubrificazione ............. 6-22
Commutatore luce abbagliante/
anabbagliante....................................... 3-6
Consigli per una guida sicura ................. 1-5
Convertitore catalitico ............................ 3-9
Cuscinetti ruote, controllo .................... 6-25DDisplay multifunzione ............................. 3-3EElemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-15
Etichetta modello.................................... 9-1FForcella, controllo ................................. 6-24
Frenatura ................................................ 5-3
Fusibile, sostituzione ............................ 6-27
GGioco della leva freno anteriore e
posteriore, controllo........................... 6-19
Gioco della manopola acceleratore,
controllo ............................................. 6-16
Gioco valvole........................................ 6-16IInformazioni di sicurezza........................ 1-1
Interruttore avviamento .......................... 3-6
Interruttore dell’avvisatore acustico ....... 3-6
Interruttore indicatori di direzione .......... 3-6
Interruttori manubrio .............................. 3-6LLampada fanalino posteriore/stop,
sostituzione........................................ 6-29
Lampada faro, sostituzione.................. 6-28
Lampada indicatore di direzione,
sostituzione........................................ 6-29
Lampada luce di posizione anteriore,
sostituzione........................................ 6-30
Leva freno, anteriore .............................. 3-7
Leva freno, posteriore ............................ 3-7
Leve freno, lubrificazione ..................... 6-23
Liquido freni, sostituzione .................... 6-22
Liquido refrigerante .............................. 6-14
Livello liquido freni, controllo ............... 6-20
Luce targa ............................................ 6-30MManopola e cavo acceleratore,
controllo e lubrificazione .................... 6-22
Manutenzione e lubrificazione,
periodica .............................................. 6-4
Manutenzione, sistema di controllo
emissioni .............................................. 6-2
NNumeri d’identificazione ......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore ........................................... 6-11
Olio trasmissione finale......................... 6-13PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-20
Pneumatici ............................................ 6-17
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1RRicerca ed eliminazione guasti ............. 6-31
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-4
Ruote .................................................... 6-19SSelle ...................................................... 3-10
Spia guasto motore ................................ 3-3
Spia indicatore di direzione .................... 3-2
Spia livello carburante ............................ 3-2
Spia luce abbagliante ............................. 3-2
Spia temperatura liquido refrigerante ..... 3-2
Spie d’avvertimento e di segnalazione ... 3-2
Sterzo, controllo ................................... 6-25TTabelle di ricerca ed eliminazione
guasti .................................................. 6-32
Tappo serbatoio carburante ................... 3-7VVano portaoggetti ................................. 3-11
U1GBH0H0.book Page 1 Wednesday, June 26, 2013 5:26 PM

INDICE ANALITICOVerniciatura opaca, prestare
attenzione ............................................. 7-1
U1GBH0H0.book Page 2 Wednesday, June 26, 2013 5:26 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

PRINTED IN FRANCE2013.06 (H)
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
Istruzioni originali
