YAMAHA BANSHEE 350 2009 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2009, Model line: BANSHEE 350, Model: YAMAHA BANSHEE 350 2009Pages: 150, tamaño PDF: 4.59 MB
Page 141 of 150
10-1
1
2
3
4
5
6
7
8
910
11
SBU25960

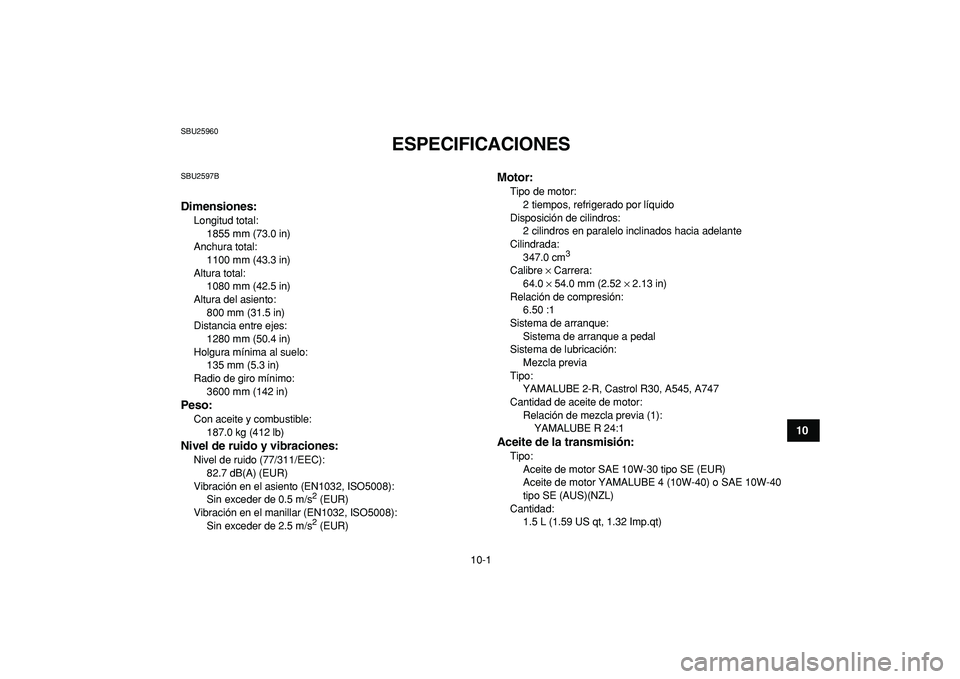

ESPECIFICACIONES
SBU2597B
Dimensiones:
Longitud total:
1855 mm (73.0 in)
Anchura total:
1100 mm (43.3 in)
Altura total:
1080 mm (42.5 in)
Altura del asiento:
800 mm (31.5 in)
Distancia entre ejes:
1280 mm (50.4 in)
Holgura mínima al suelo:
135 mm (5.3 in)
Radio de giro mínimo:
3600 mm (142 in)
Peso:
Con aceite y combustible:
187.0 kg (412 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC):
82.7 dB(A) (EUR)
Vibración en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s
2
(EUR)
Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s
2
(EUR)
Motor:
Tipo de motor:
2 tiempos, refrigerado por líquido
Disposición de cilindros:
2 cilindros en paralelo inclinados hacia adelante
Cilindrada:
347.0 cm
3
Calibre
×
Carrera:
64.0
×
54.0 mm (2.52
×
2.13 in)
Relación de compresión:
6.50 :1
Sistema de arranque:
Sistema de arranque a pedal
Sistema de lubricación:
Mezcla previa
Tipo:
YAMALUBE 2-R, Castrol R30, A545, A747
Cantidad de aceite de motor:
Relación de mezcla previa (1):
YAMALUBE R 24:1
Aceite de la transmisión:
Tipo:
Aceite de motor SAE 10W-30 tipo SE (EUR)
Aceite de motor YAMALUBE 4 (10W-40) o SAE 10W-40
tipo SE (AUS)(NZL)
Cantidad:
1.5 L (1.59 US qt, 1.32 Imp.qt)
Page 142 of 150
10-2
1
2
3
4
5
6
7
8
910
11

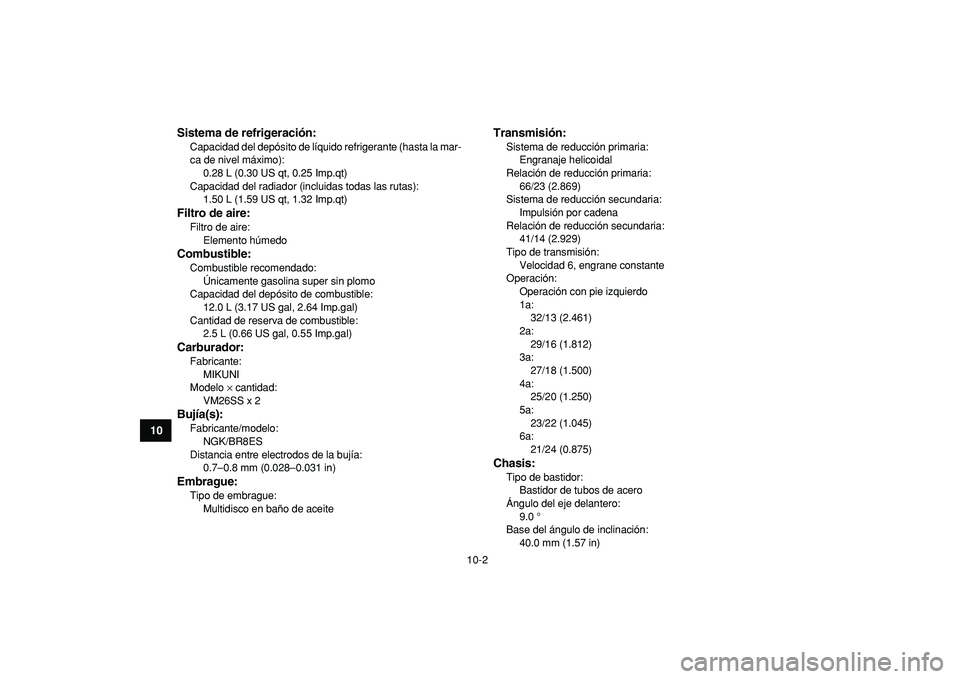

Sistema de refrigeración:
Capacidad del depósito de líquido refrigerante (hasta la mar-
ca de nivel máximo):
0.28 L (0.30 US qt, 0.25 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.50 L (1.59 US qt, 1.32 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento húmedo
Combustible:
Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
12.0 L (3.17 US gal, 2.64 Imp.gal)
Cantidad de reserva de combustible:
2.5 L (0.66 US gal, 0.55 Imp.gal)
Carburador:
Fabricante:
MIKUNI
Modelo
×
cantidad:
VM26SS x 2
Bujía(s):
Fabricante/modelo:
NGK/BR8ES
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
66/23 (2.869)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
41/14 (2.929)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
1a:
32/13 (2.461)
2a:
29/16 (1.812)
3a:
27/18 (1.500)
4a:
25/20 (1.250)
5a:
23/22 (1.045)
6a:
21/24 (0.875)
Chasis:
Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
9.0 °
Base del ángulo de inclinación:
40.0 mm (1.57 in)
Page 143 of 150
10-3
1
2
3
4
5
6
7
8
910
11

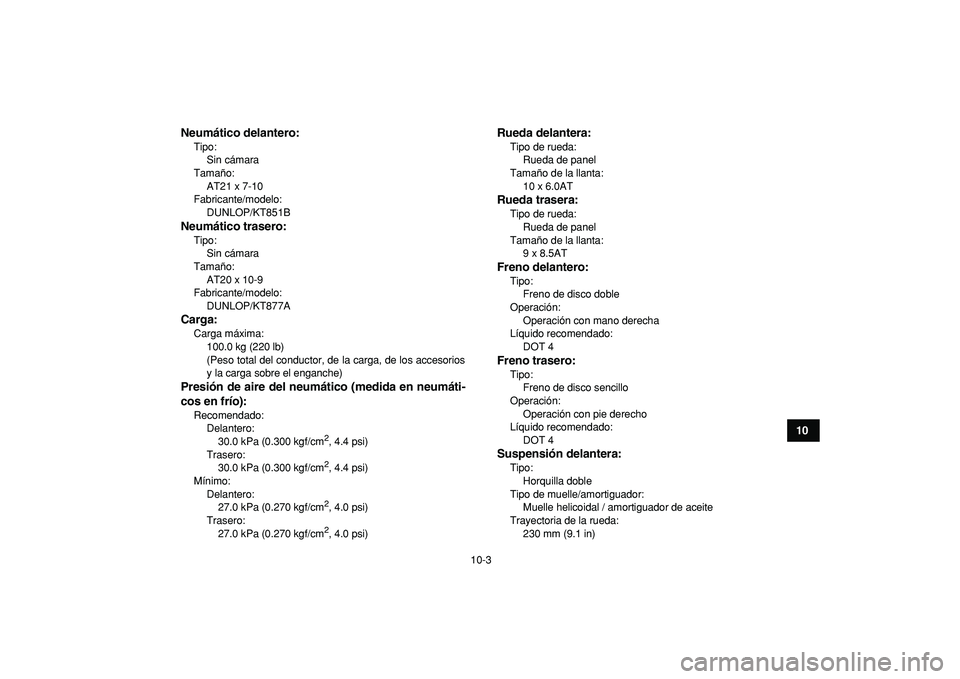

Neumático delantero:
Tipo:
Sin cámara
Tamaño:
AT21 x 7-10
Fabricante/modelo:
DUNLOP/KT851B
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT20 x 10-9
Fabricante/modelo:
DUNLOP/KT877A
Carga:
Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
30.0 kPa (0.300 kgf/cm
2
, 4.4 psi)
Trasero:
30.0 kPa (0.300 kgf/cm
2
, 4.4 psi)
Mínimo:
Delantero:
27.0 kPa (0.270 kgf/cm
2
, 4.0 psi)
Trasero:
27.0 kPa (0.270 kgf/cm
2
, 4.0 psi)
Rueda delantera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 6.0AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5AT
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
230 mm (9.1 in)
Page 144 of 150
10-4
1
2
3
4
5
6
7
8
910
11

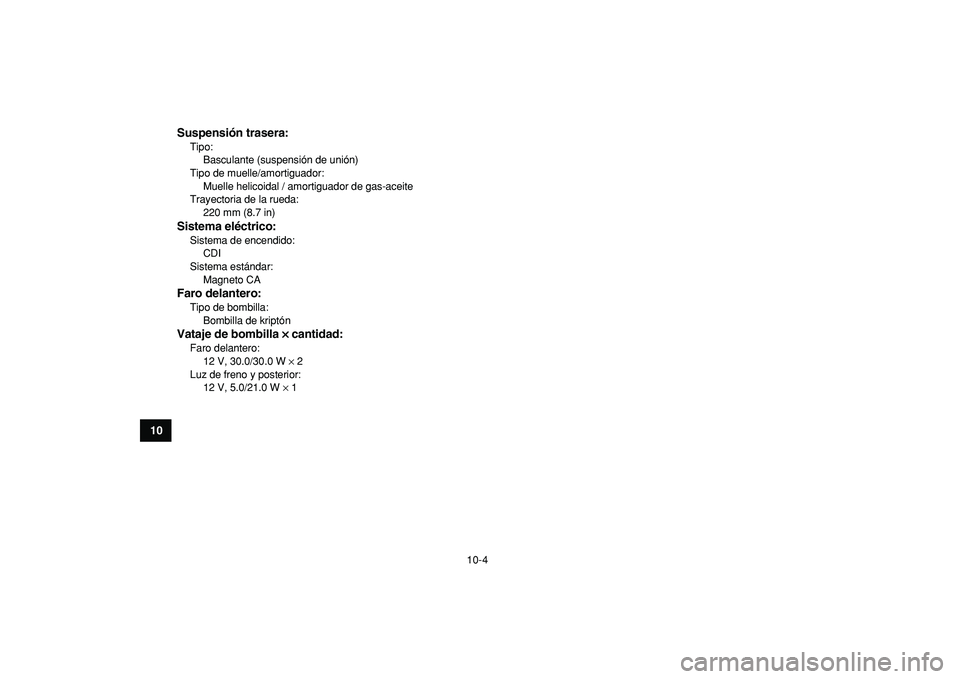

Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
220 mm (8.7 in)
Sistema eléctrico:
Sistema de encendido:
CDI
Sistema estándar:
Magneto CA
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×× × ×
cantidad:
Faro delantero:
12 V, 30.0/30.0 W
×
2
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1
Page 145 of 150
11-1
1
2
3
4
5
6
7
8
9
1011

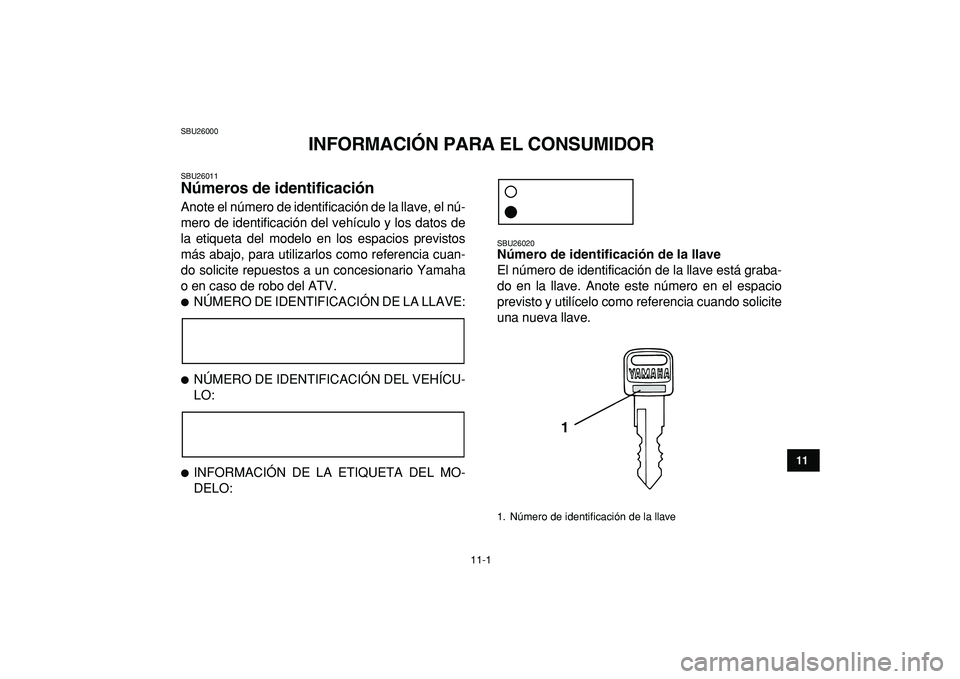

SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011
Números de identificación
Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MO-
DELO:
SBU26020
Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.
1. Número de identificación de la llave
1
Page 146 of 150
11-2
1
2
3
4
5
6
7
8
9
1011

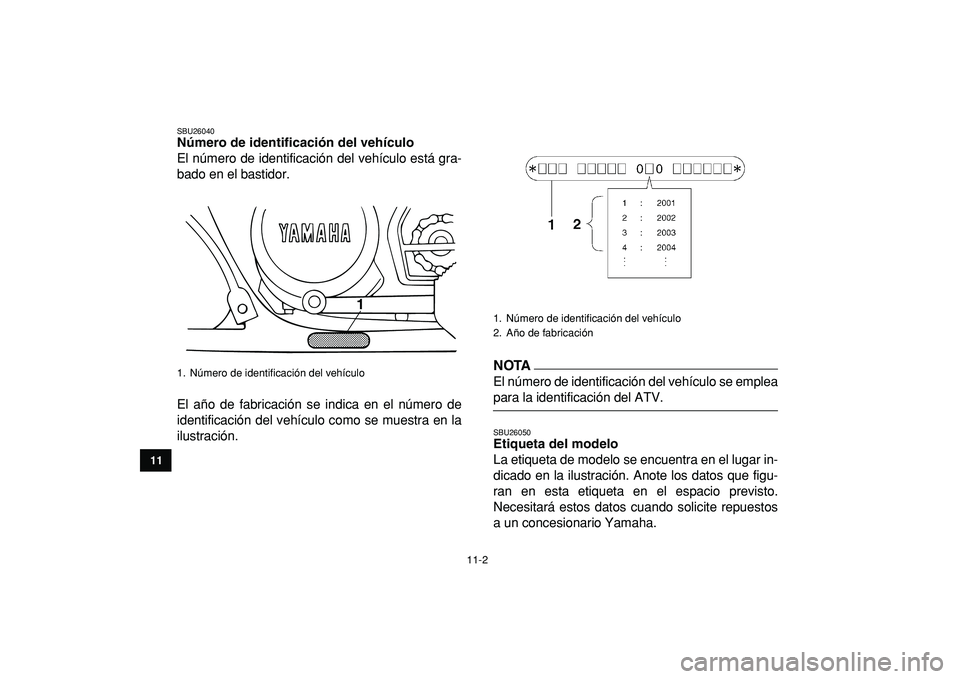

SBU26040
Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.NOTA
El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Número de identificación del vehículo
2. Año de fabricación
Page 147 of 150
11-3
1
2
3
4
5
6
7
8
9
1011

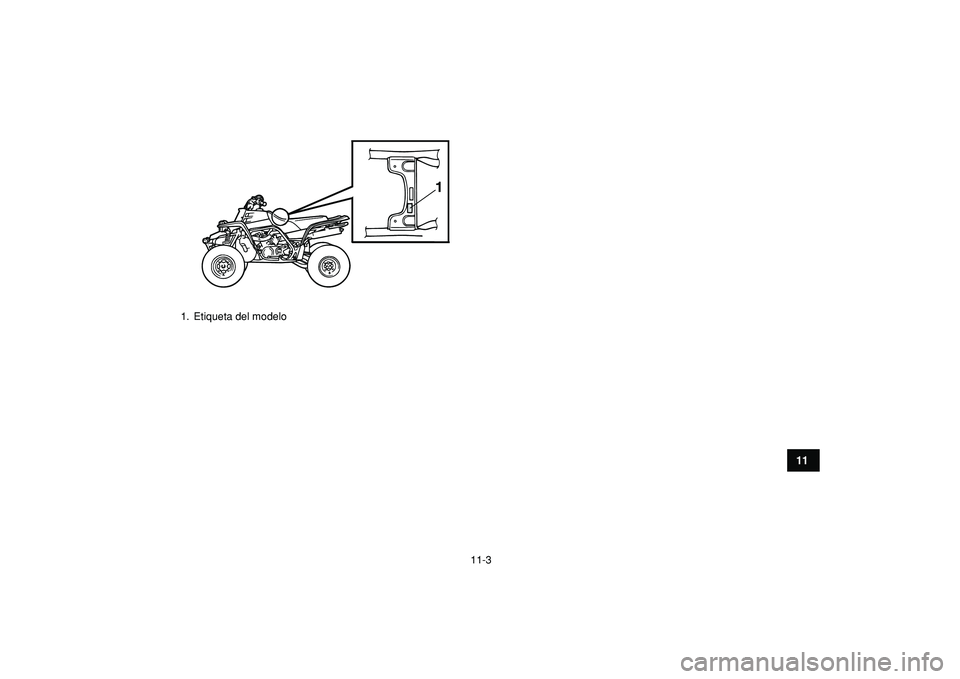

1. Etiqueta del modelo
1
Page 148 of 150

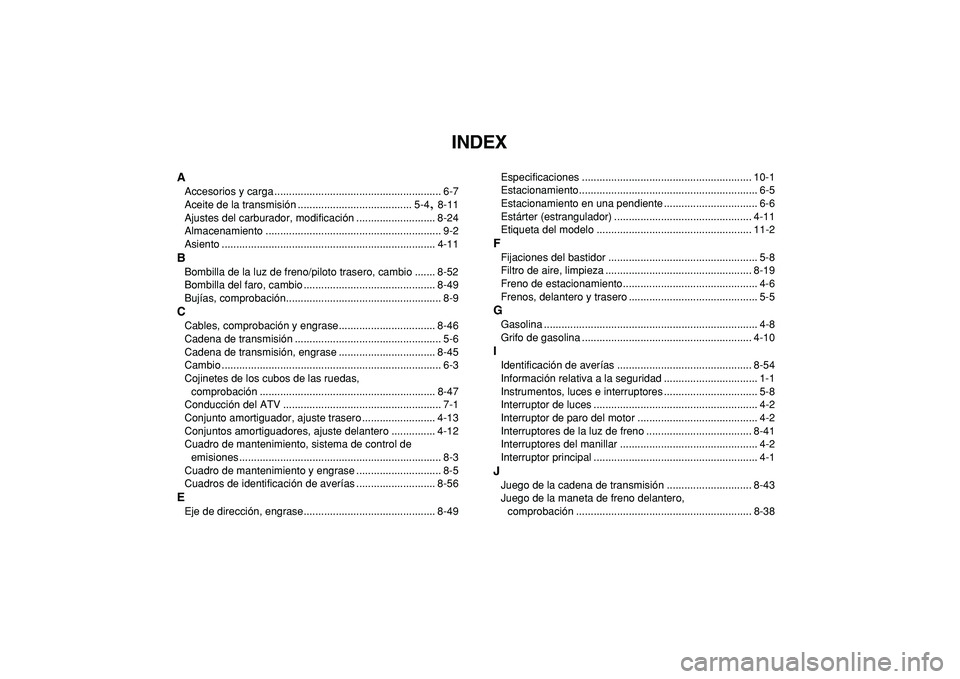

INDEX
A
Accesorios y carga ......................................................... 6-7
Aceite de la transmisión ....................................... 5-4
,
8-11
Ajustes del carburador, modificación ........................... 8-24
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-11
B
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-52
Bombilla del faro, cambio ............................................. 8-49
Bujías, comprobación..................................................... 8-9
C
Cables, comprobación y engrase................................. 8-46
Cadena de transmisión .................................................. 5-6
Cadena de transmisión, engrase ................................. 8-45
Cambio ........................................................................... 6-3
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-47
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-13
Conjuntos amortiguadores, ajuste delantero ............... 4-12
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-56
E
Eje de dirección, engrase............................................. 8-49Especificaciones .......................................................... 10-1
Estacionamiento............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-19
Freno de estacionamiento.............................................. 4-6
Frenos, delantero y trasero ............................................ 5-5
G
Gasolina ......................................................................... 4-8
Grifo de gasolina .......................................................... 4-10
I
Identificación de averías .............................................. 8-54
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de luces ........................................................ 4-2
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-41
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1
J
Juego de la cadena de transmisión ............................. 8-43
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-38
Page 149 of 150

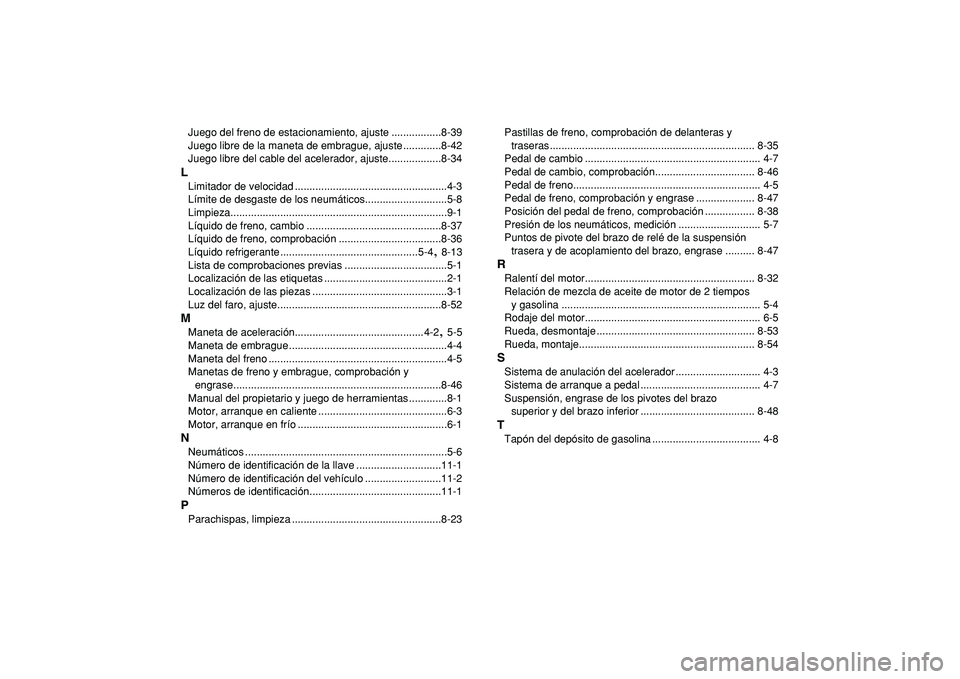

Juego del freno de estacionamiento, ajuste .................8-39
Juego libre de la maneta de embrague, ajuste .............8-42
Juego libre del cable del acelerador, ajuste..................8-34
L
Limitador de velocidad ....................................................4-3
Límite de desgaste de los neumáticos............................5-8
Limpieza..........................................................................9-1
Líquido de freno, cambio ..............................................8-37
Líquido de freno, comprobación ...................................8-36
Líquido refrigerante ...............................................5-4
,
8-13
Lista de comprobaciones previas ...................................5-1
Localización de las etiquetas ..........................................2-1
Localización de las piezas ..............................................3-1
Luz del faro, ajuste........................................................8-52
M
Maneta de aceleración............................................4-2
,
5-5
Maneta de embrague ......................................................4-4
Maneta del freno .............................................................4-5
Manetas de freno y embrague, comprobación y
engrase.......................................................................8-46
Manual del propietario y juego de herramientas .............8-1
Motor, arranque en caliente ............................................6-3
Motor, arranque en frío ...................................................6-1
N
Neumáticos .....................................................................5-6
Número de identificación de la llave .............................11-1
Número de identificación del vehículo ..........................11-2
Números de identificación.............................................11-1
P
Parachispas, limpieza ...................................................8-23Pastillas de freno, comprobación de delanteras y
traseras...................................................................... 8-35
Pedal de cambio ............................................................ 4-7
Pedal de cambio, comprobación.................................. 8-46
Pedal de freno................................................................ 4-5
Pedal de freno, comprobación y engrase .................... 8-47
Posición del pedal de freno, comprobación ................. 8-38
Presión de los neumáticos, medición ............................ 5-7
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase .......... 8-47
R
Ralentí del motor.......................................................... 8-32
Relación de mezcla de aceite de motor de 2 tiempos
y gasolina .................................................................... 5-4
Rodaje del motor............................................................ 6-5
Rueda, desmontaje ...................................................... 8-53
Rueda, montaje............................................................ 8-54
S
Sistema de anulación del acelerador ............................. 4-3
Sistema de arranque a pedal ......................................... 4-7
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-48
T
Tapón del depósito de gasolina ..................................... 4-8
Page 150 of 150
2008.06-0.6x2 !
(S)
YAMAHA MOTOR CO., LTD.
