YAMAHA BANSHEE 350 2010 Manuale de Empleo (in Spanish)

8-9
1
2
3
4
5
6
78
9
10
11

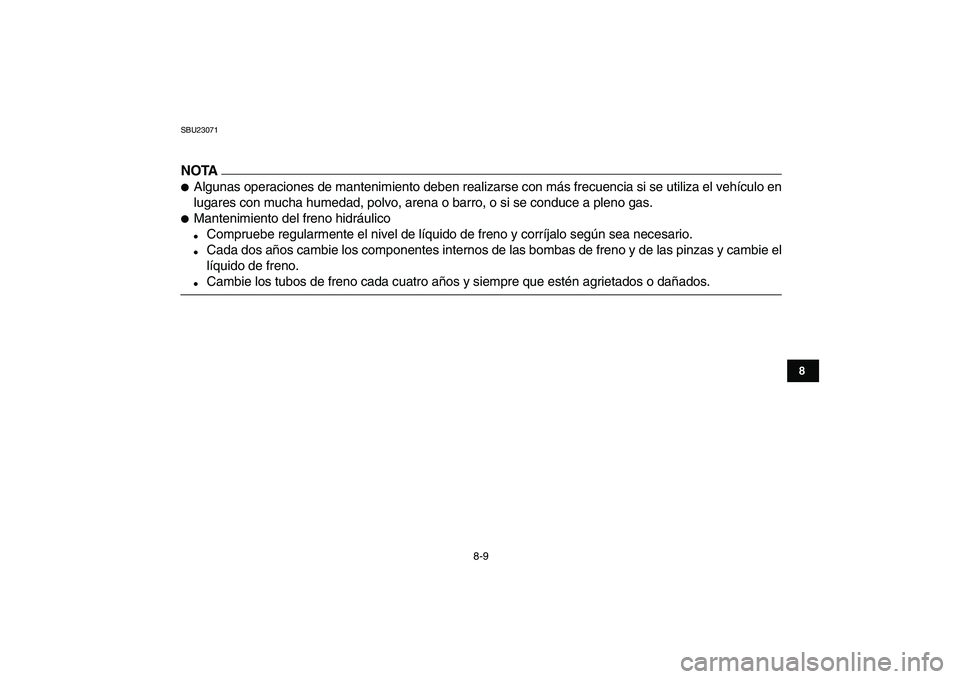

SBU23071
NOTA


Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.

Mantenimiento del freno hidráulico

Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.

Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.

Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
✦✯✬✩✧✦✺✣ ✬ 


8-10
1
2
3
4
5
6
78
9
10
11

SBU28321
Comprobación de las bujías
Las bujías son componentes importantes del mo-
tor y resulta fácil comprobarlas. El calor y los depó-
sitos de material provocan la erosión lenta de las
bujías, por lo que estas deben desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de las bujías puede reflejar el estado del motor.
Para desmontar una bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-mientas del propietario.
Para comprobar las bujías
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de cada bujía
tenga un color canela de tono entre medio y
claro (este es el color ideal cuando se utiliza
el ATV normalmente).
2. Compruebe que todas las bujías del motor
tengan el mismo color.NOTA

Si alguna de las bujías presenta un color clara-
mente diferente, puede que el motor no funcione
1. Tapa de bujía
1

1. Llave de bujías
1
✦✯✬✩✧✦✺✣ ✤✣ 

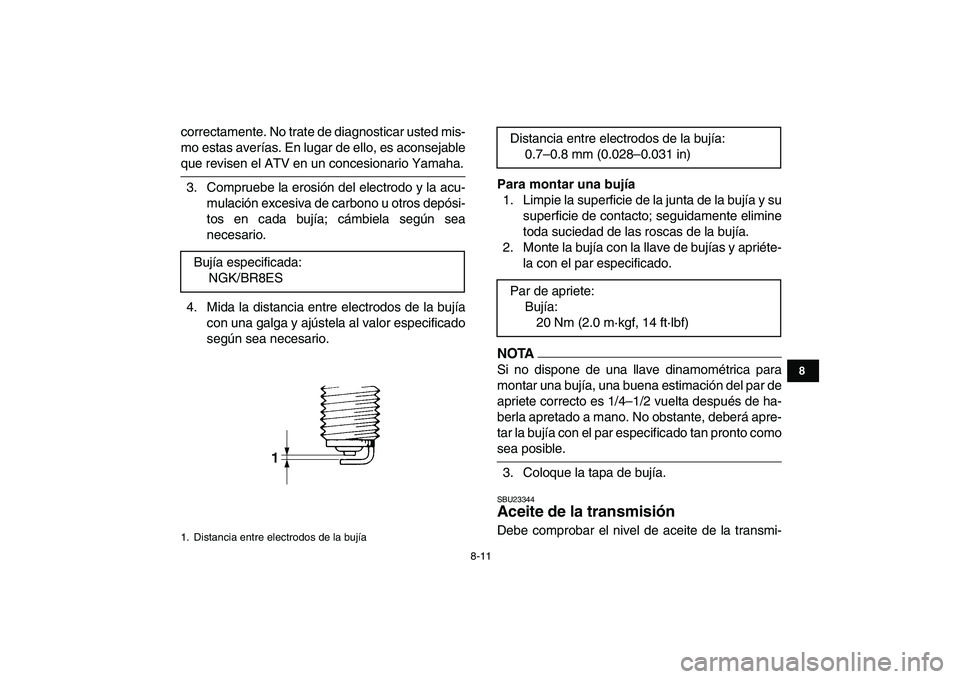

8-11
1
2
3
4
5
6
78
9
10
11

correctamente. No trate de diagnosticar usted mis-
mo estas averías. En lugar de ello, es aconsejable
que revisen el ATV en un concesionario Yamaha.
3. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en cada bujía; cámbiela según sea
necesario.
4. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
Para montar una bujía
1. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.NOTA
Si no dispone de una llave dinamométrica para
montar una bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto como
sea posible.
3. Coloque la tapa de bujía.
SBU23344
Aceite de la transmisión
Debe comprobar el nivel de aceite de la transmi- Bujía especificada:
NGK/BR8ES
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
20 Nm (2.0 m·kgf, 14 ft·lbf)
✦✯✬✩✧✦✺✣ ✤✤ 

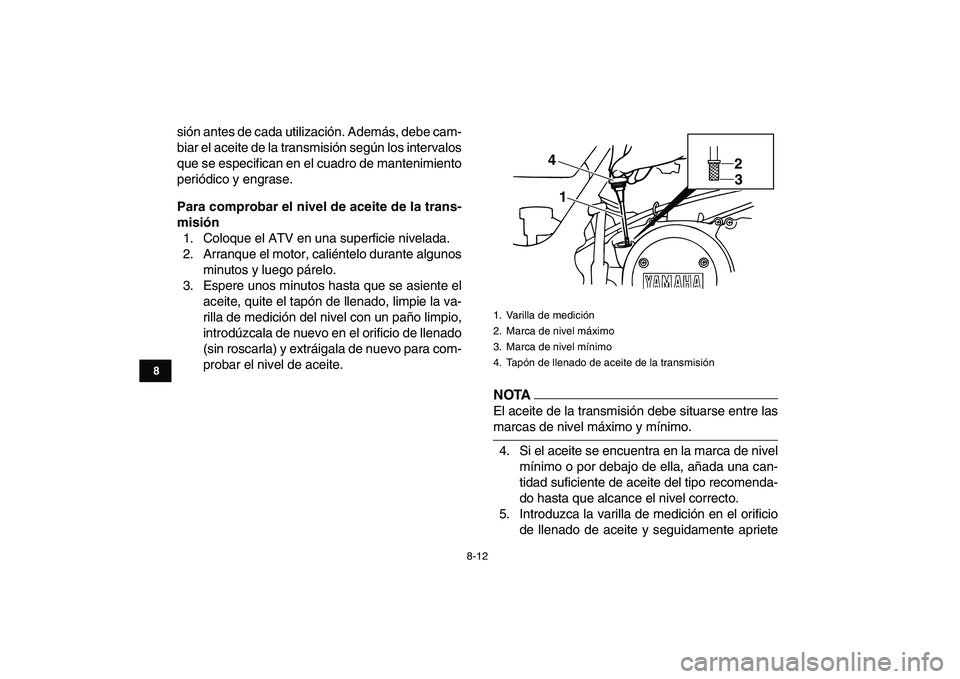

8-12
1
2
3
4
5
6
78
9
10
11

sión antes de cada utilización. Además, debe cam-
biar el aceite de la transmisión según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite de la trans-
misión
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Espere unos minutos hasta que se asiente el
aceite, quite el tapón de llenado, limpie la va-
rilla de medición del nivel con un paño limpio,
introdúzcala de nuevo en el orificio de llenado
(sin roscarla) y extráigala de nuevo para com-
probar el nivel de aceite.NOTA
El aceite de la transmisión debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite se encuentra en la marca de nivel
mínimo o por debajo de ella, añada una can-
tidad suficiente de aceite del tipo recomenda-
do hasta que alcance el nivel correcto.
5. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Tapón de llenado de aceite de la transmisión
12
34
✦✯✬✩✧✦✺✣ ✤✥ 

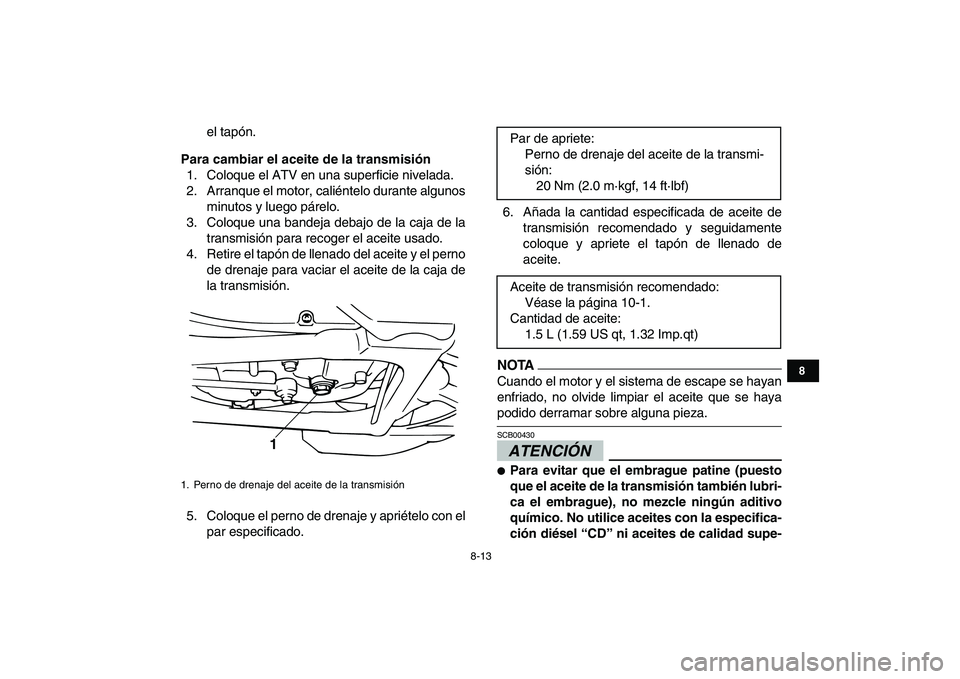

8-13
1
2
3
4
5
6
78
9
10
11

el tapón.
Para cambiar el aceite de la transmisión
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Coloque una bandeja debajo de la caja de la
transmisión para recoger el aceite usado.
4. Retire el tapón de llenado del aceite y el perno
de drenaje para vaciar el aceite de la caja de
la transmisión.
5. Coloque el perno de drenaje y apriételo con el
par especificado.6. Añada la cantidad especificada de aceite de
transmisión recomendado y seguidamente
coloque y apriete el tapón de llenado de
aceite.NOTA
Cuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.ATENCIÓN
SCB00430

Para evitar que el embrague patine (puesto
que el aceite de la transmisión también lubri-
ca el embrague), no mezcle ningún aditivo
químico. No utilice aceites con la especifica-
ción diésel “CD” ni aceites de calidad supe-
1. Perno de drenaje del aceite de la transmisión
1

Par de apriete:
Perno de drenaje del aceite de la transmi-
sión:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de transmisión recomendado:
Véase la página 10-1.
Cantidad de aceite:
1.5 L (1.59 US qt, 1.32 Imp.qt)
✦✯✬✩✧✦✺✣ ✤✦ 

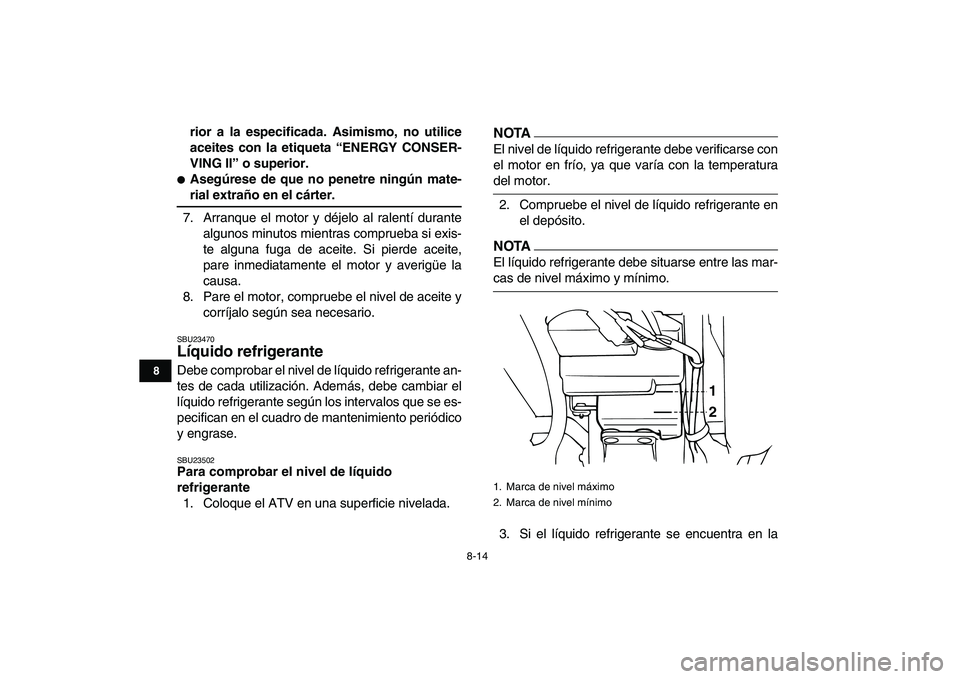

8-14
1
2
3
4
5
6
78
9
10
11

rior a la especificada. Asimismo, no utilice
aceites con la etiqueta “ENERGY CONSER-
VING II” o superior.

Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.
7. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
8. Pare el motor, compruebe el nivel de aceite y
corríjalo según sea necesario.
SBU23470
Líquido refrigerante
Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
SBU23502
Para comprobar el nivel de líquido
refrigerante
1. Coloque el ATV en una superficie nivelada.
NOTA

El nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.
2. Compruebe el nivel de líquido refrigerante en
el depósito.
NOTA

El líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra en la
1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2
✦✯✬✩✧✦✺✣ ✤✧ 

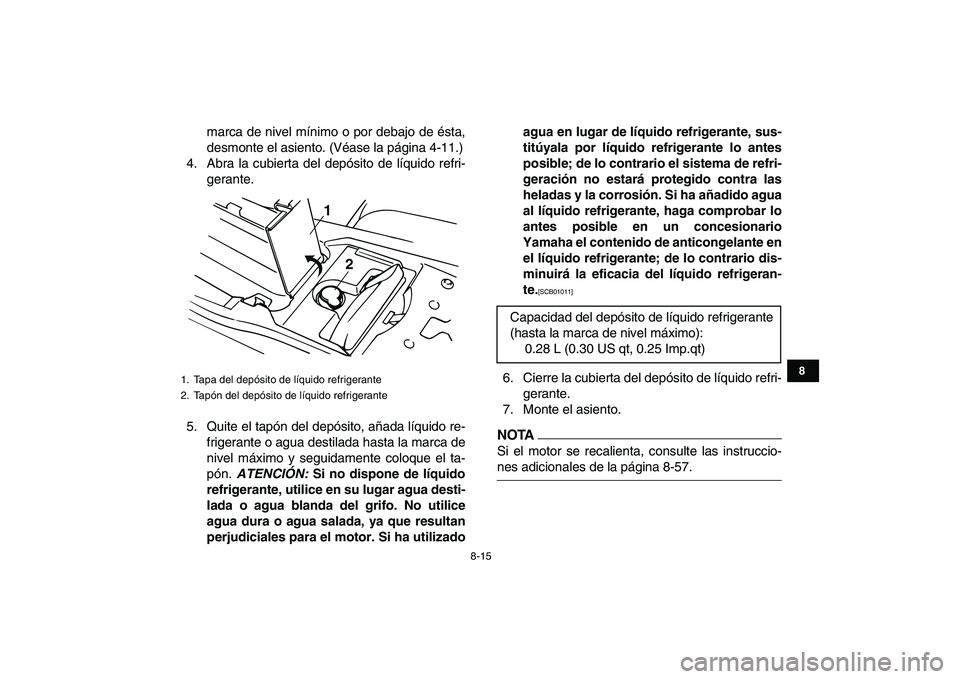

8-15
1
2
3
4
5
6
78
9
10
11

marca de nivel mínimo o por debajo de ésta,
desmonte el asiento. (Véase la página 4-11.)
4. Abra la cubierta del depósito de líquido refri-
gerante.
5. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo y seguidamente coloque el ta-
pón.
ATENCIÓN:
Si no dispone de líquido
refrigerante, utilice en su lugar agua desti-
lada o agua blanda del grifo. No utilice
agua dura o agua salada, ya que resultan
perjudiciales para el motor. Si ha utilizadoagua en lugar de líquido refrigerante, sus-
titúyala por líquido refrigerante lo antes
posible; de lo contrario el sistema de refri-
geración no estará protegido contra las
heladas y la corrosión. Si ha añadido agua
al líquido refrigerante, haga comprobar lo
antes posible en un concesionario
Yamaha el contenido de anticongelante en
el líquido refrigerante; de lo contrario dis-
minuirá la eficacia del líquido refrigeran-
te.
[SCB01011]

6. Cierre la cubierta del depósito de líquido refri-
gerante.
7. Monte el asiento.NOTA
Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 8-57.
1. Tapa del depósito de líquido refrigerante
2. Tapón del depósito de líquido refrigerante
1
2

Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.28 L (0.30 US qt, 0.25 Imp.qt)
✦✯✬✩✧✦✺✣ ✤ 

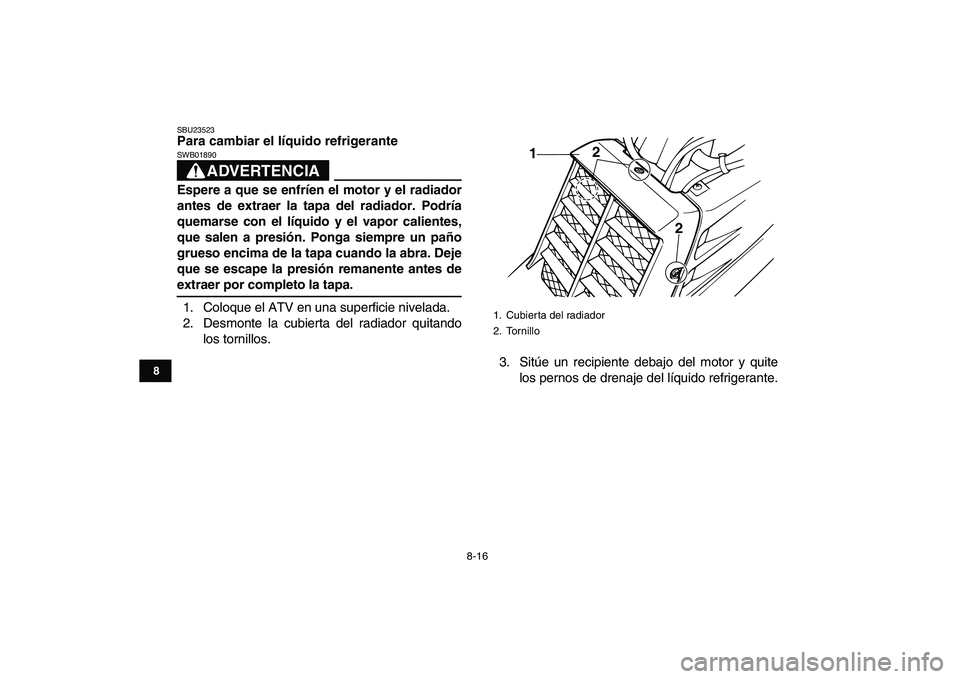

8-16
1
2
3
4
5
6
78
9
10
11

SBU23523
Para cambiar el líquido refrigerante
ADVERTENCIA

SWB01890
Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte la cubierta del radiador quitando
los tornillos.
3. Sitúe un recipiente debajo del motor y quite
los pernos de drenaje del líquido refrigerante.
1. Cubierta del radiador
2. Tornillo
12
2
✦✯✬✩✧✦✺✣ ✤✩ 

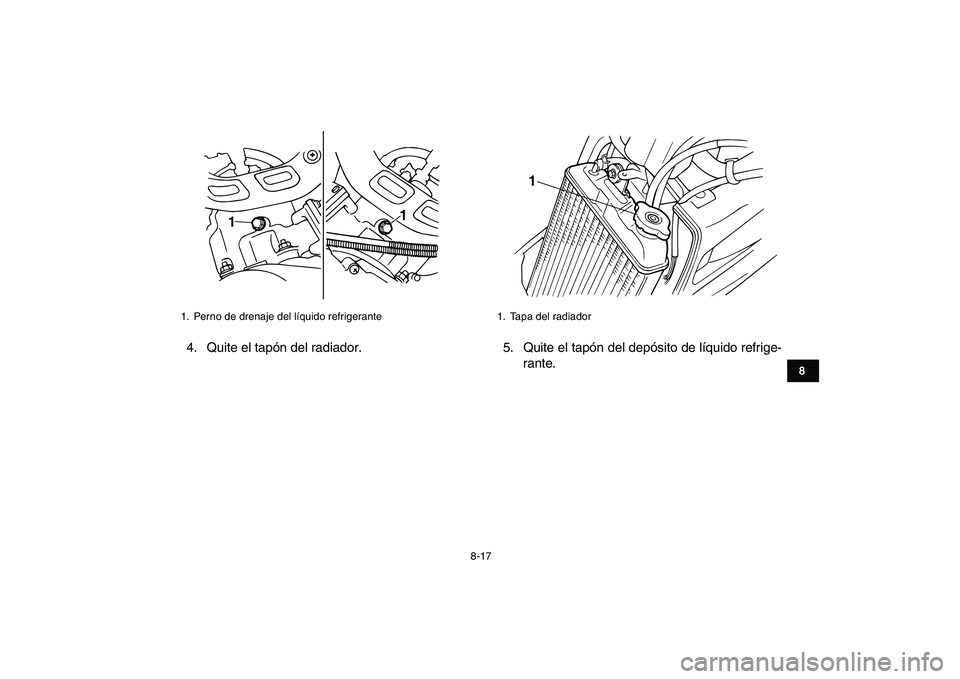

8-17
1
2
3
4
5
6
78
9
10
11

4. Quite el tapón del radiador. 5. Quite el tapón del depósito de líquido refrige-
rante.
1. Perno de drenaje del líquido refrigerante
11

1. Tapa del radiador
1
✦✯✬✩✧✦✺✣ ✤✪ 

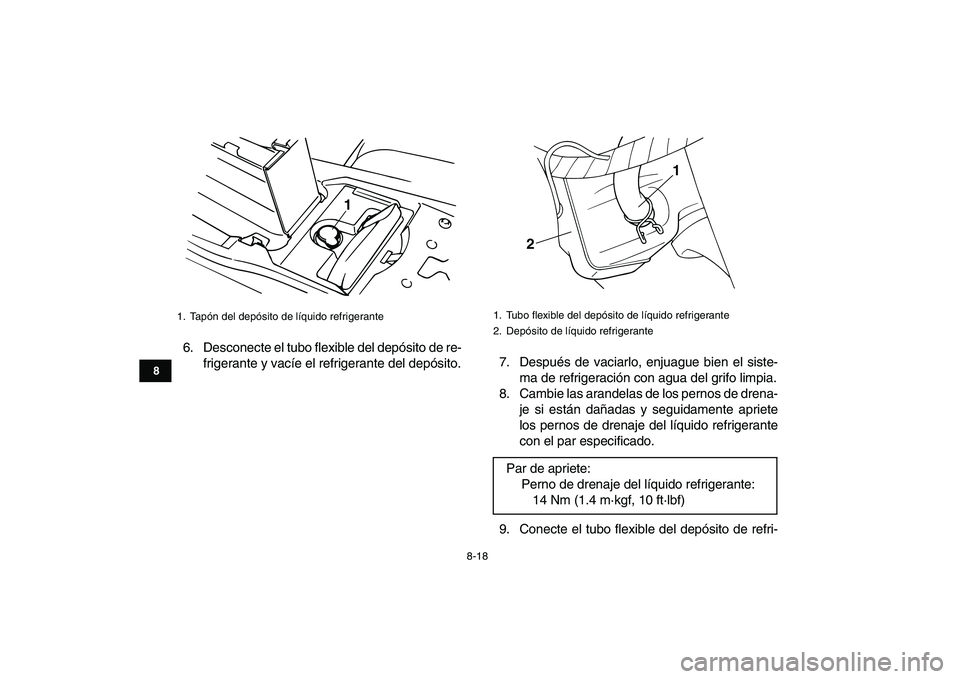

8-18
1
2
3
4
5
6
78
9
10
11

6. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.7. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
8. Cambie las arandelas de los pernos de drena-
je si están dañadas y seguidamente apriete
los pernos de drenaje del líquido refrigerante
con el par especificado.
9. Conecte el tubo flexible del depósito de refri-
1. Tapón del depósito de líquido refrigerante
1

1. Tubo flexible del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
Par de apriete:
Perno de drenaje del líquido refrigerante:
14 Nm (1.4 m·kgf, 10 ft·lbf)
