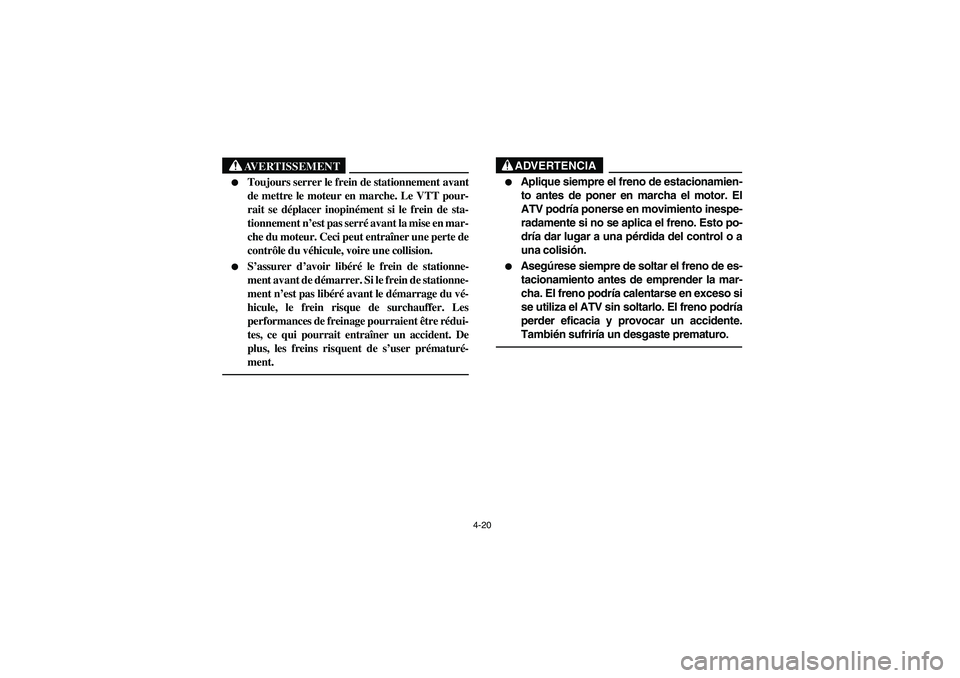

4-20
AVERTISSEMENT
_

Toujours serrer le frein de stationnement avant
de mettre le moteur en marche. Le VTT pour-
rait se déplacer inopinément si le frein de sta-
tionnement n’est pas serré avant la mise en mar-
che du moteur. Ceci peut entraîner une perte de
contrôle du véhicule, voire une collision.


S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de stationne-
ment n’est pas libéré avant le démarrage du vé-
hicule, le frein risque de surchauffer. Les
performances de freinage pourraient être rédui-
tes, ce qui pourrait entraîner un accident. De
plus, les freins risquent de s’user prématuré-
ment.
_
ADVERTENCIA
_

Aplique siempre el freno de estacionamien-
to antes de poner en marcha el motor. El
ATV podría ponerse en movimiento inespe-
radamente si no se aplica el freno. Esto po-
dría dar lugar a una pérdida del control o a
una colisión.


Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo. El freno podría
perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.
_
U5YT62.book Page 20 Wednesday, March 30, 2005 1:29 PM

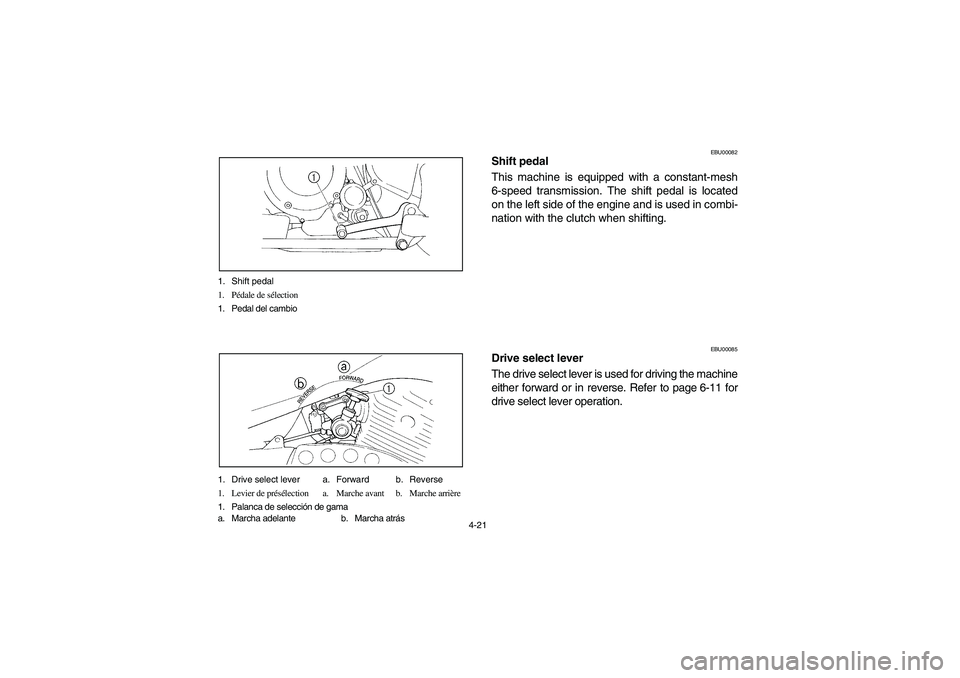

4-21 1. Shift pedal
1. Pédale de sélection
1. Pedal del cambio
1. Drive select lever a. Forward b. Reverse
1. Levier de présélection a. Marche avant b. Marche arrière
1. Palanca de selección de gama
a. Marcha adelante b. Marcha atrás
EBU00082
Shift pedal
This machine is equipped with a constant-mesh
6-speed transmission. The shift pedal is located
on the left side of the engine and is used in combi-
nation with the clutch when shifting.
EBU00085
Drive select lever
The drive select lever is used for driving the machine
either forward or in reverse. Refer to page 6-11 for
drive select lever operation.
U5YT62.book Page 21 Wednesday, March 30, 2005 1:29 PM

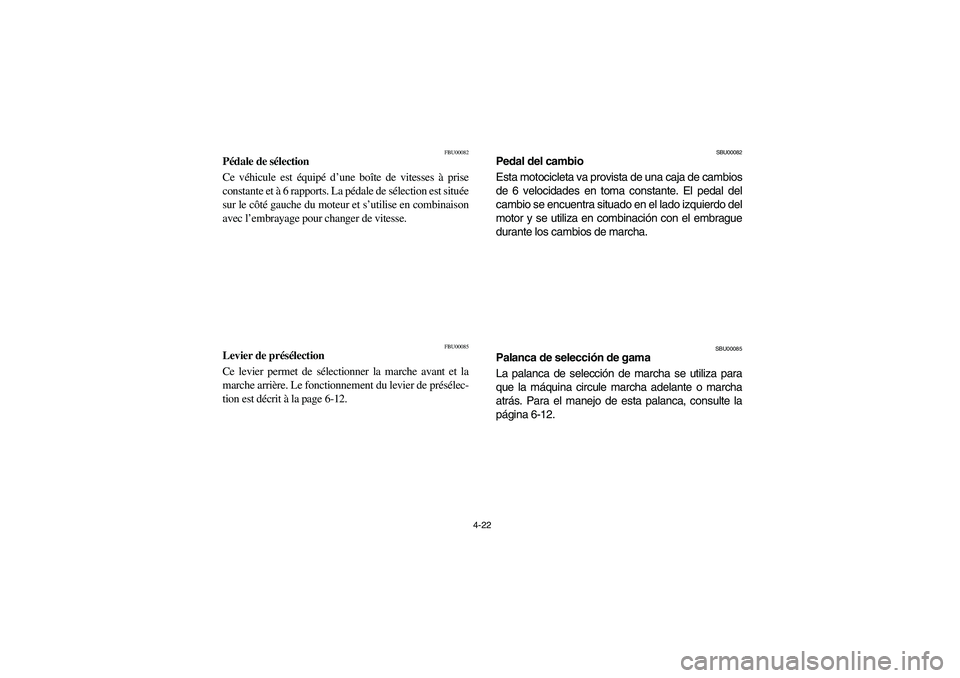

4-22
FBU00082
Pédale de sélection
Ce véhicule est équipé d’une boîte de vitesses à prise
constante et à 6 rapports. La pédale de sélection est située
sur le côté gauche du moteur et s’utilise en combinaison
avec l’embrayage pour changer de vitesse.
FBU00085
Levier de présélection
Ce levier permet de sélectionner la marche avant et la
marche arrière. Le fonctionnement du levier de présélec-
tion est décrit à la page 6-12.
SBU00082
Pedal del cambio
Esta motocicleta va provista de una caja de cambios
de 6 velocidades en toma constante. El pedal del
cambio se encuentra situado en el lado izquierdo del
motor y se utiliza en combinación con el embrague
durante los cambios de marcha.
SBU00085
Palanca de selección de gama
La palanca de selección de marcha se utiliza para
que la máquina circule marcha adelante o marcha
atrás. Para el manejo de esta palanca, consulte la
página 6-12.
U5YT62.book Page 22 Wednesday, March 30, 2005 1:29 PM

4-23 1. Fuel tank cap
1. Bouchon de réservoir de carburant
1. Tapón del depósito de combustible
1. Arrow mark pointing to “OFF”
1. Flèche dirigée vers “OFF”
1. Marca de la flecha señalando a “OFF”OFF PositionRobinet fermé
Posición OFF
EBU00092
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
EBU00093
Fuel cock
The fuel cock supplies fuel from the fuel tank to the
carburetor.
The fuel cock has three positions.
OFF: With the lever in this position, fuel will not
flow. Always turn the lever to this position
when the engine is not running.
U5YT62.book Page 23 Wednesday, March 30, 2005 1:29 PM

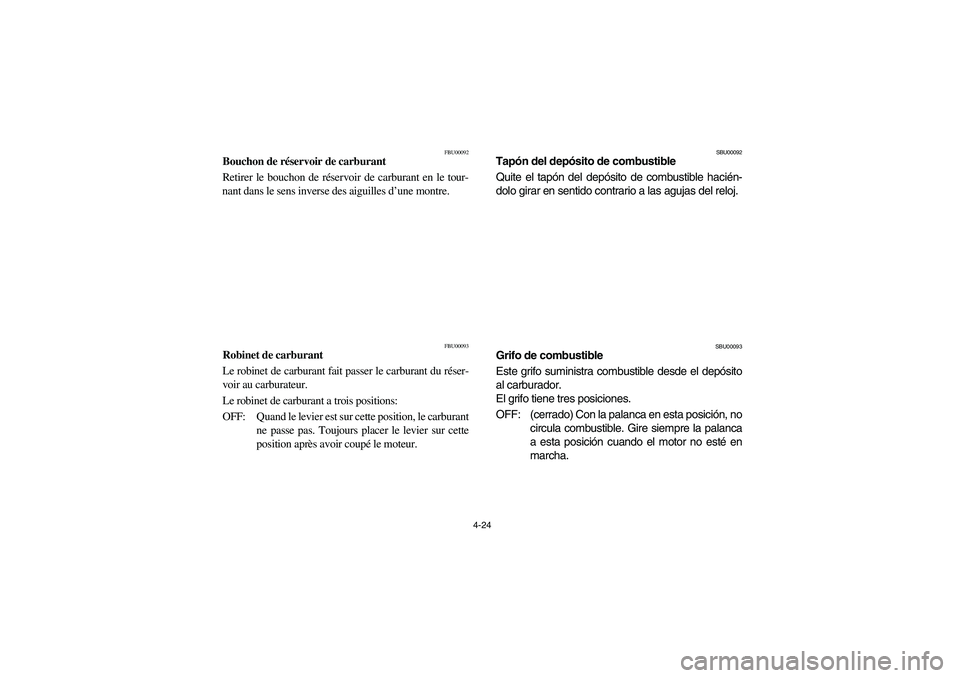

4-24
FBU00092
Bouchon de réservoir de carburant
Retirer le bouchon de réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
FBU00093
Robinet de carburant
Le robinet de carburant fait passer le carburant du réser-
voir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le carburant
ne passe pas. Toujours placer le levier sur cette
position après avoir coupé le moteur.
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
SBU00093
Grifo de combustible
Este grifo suministra combustible desde el depósito
al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posición, no
circula combustible. Gire siempre la palanca
a esta posición cuando el motor no esté en
marcha.
U5YT62.book Page 24 Wednesday, March 30, 2005 1:29 PM

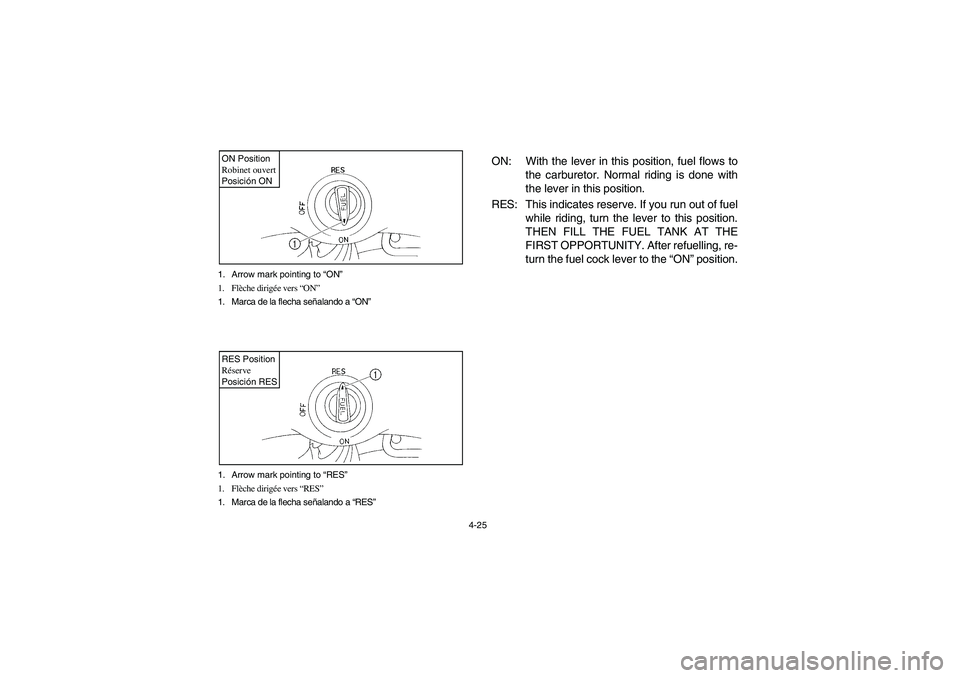

4-25 1. Arrow mark pointing to “ON”
1. Flèche dirigée vers “ON”
1. Marca de la flecha señalando a “ON”
ON PositionRobinet ouvert
Posición ON1. Arrow mark pointing to “RES”
1. Flèche dirigée vers “RES”
1. Marca de la flecha señalando a “RES”RES PositionRéserve
Posición RES
ON: With the lever in this position, fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
RES: This indicates reserve. If you run out of fuel
while riding, turn the lever to this position.
THEN FILL THE FUEL TANK AT THE
FIRST OPPORTUNITY. After refuelling, re-
turn the fuel cock lever to the “ON” position.
U5YT62.book Page 25 Wednesday, March 30, 2005 1:29 PM

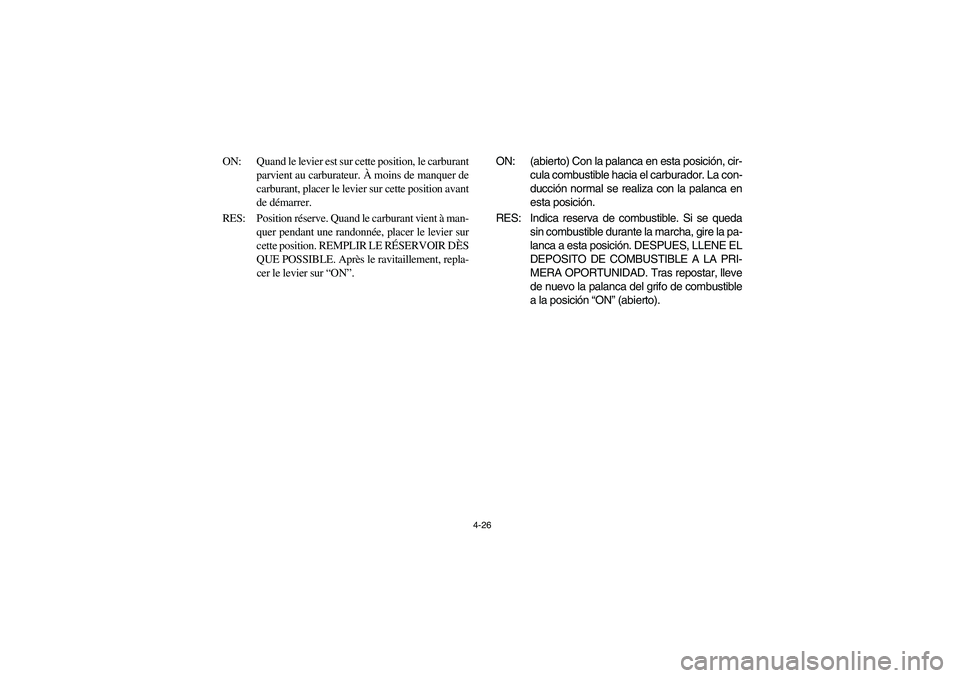

4-26
ON: Quand le levier est sur cette position, le carburant
parvient au carburateur. À moins de manquer de
carburant, placer le levier sur cette position avant
de démarrer.
RES: Position réserve. Quand le carburant vient à man-
quer pendant une randonnée, placer le levier sur
cette position. REMPLIR LE RÉSERVOIR DÈS
QUE POSSIBLE. Après le ravitaillement, repla-
cer le levier sur “ON”.ON: (abierto) Con la palanca en esta posición, cir-
cula combustible hacia el carburador. La con-
ducción normal se realiza con la palanca en
esta posición.
RES: Indica reserva de combustible. Si se queda
sin combustible durante la marcha, gire la pa-
lanca a esta posición. DESPUES, LLENE EL
DEPOSITO DE COMBUSTIBLE A LA PRI-
MERA OPORTUNIDAD. Tras repostar, lleve
de nuevo la palanca del grifo de combustible
a la posición “ON” (abierto).U5YT62.book Page 26 Wednesday, March 30, 2005 1:29 PM

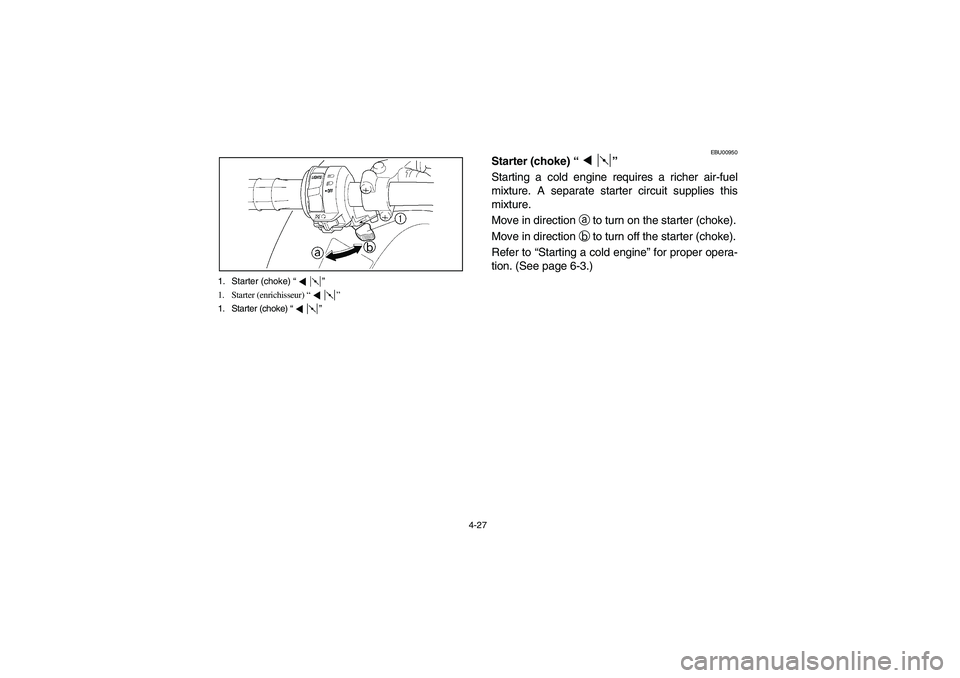

4-27 1. Starter (choke) “”
1. Starter (enrichisseur) “”
1. Starter (choke) “”
EBU00950
Starter (choke) “”
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction
a to turn on the starter (choke).
Move in direction
b to turn off the starter (choke).
Refer to “Starting a cold engine” for proper opera-
tion. (See page 6-3.)
U5YT62.book Page 27 Wednesday, March 30, 2005 1:29 PM

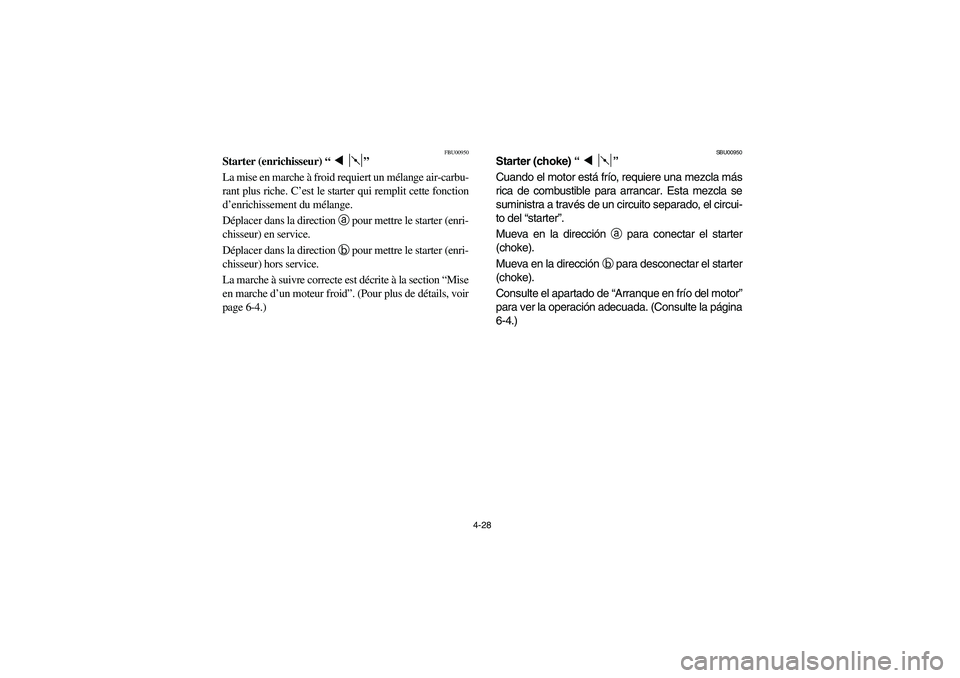

4-28
FBU00950
Starter (enrichisseur) “”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction
a pour mettre le starter (enri-
chisseur) en service.
Déplacer dans la direction
b pour mettre le starter (enri-
chisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
page 6-4.)
SBU00950
Starter (choke) “”
Cuando el motor está frío, requiere una mezcla más
rica de combustible para arrancar. Esta mezcla se
suministra a través de un circuito separado, el circui-
to del “starter”.
Mueva en la dirección
a para conectar el starter
(choke).
Mueva en la dirección
b para desconectar el starter
(choke).
Consulte el apartado de “Arranque en frío del motor”
para ver la operación adecuada. (Consulte la página
6-4.)
U5YT62.book Page 28 Wednesday, March 30, 2005 1:29 PM

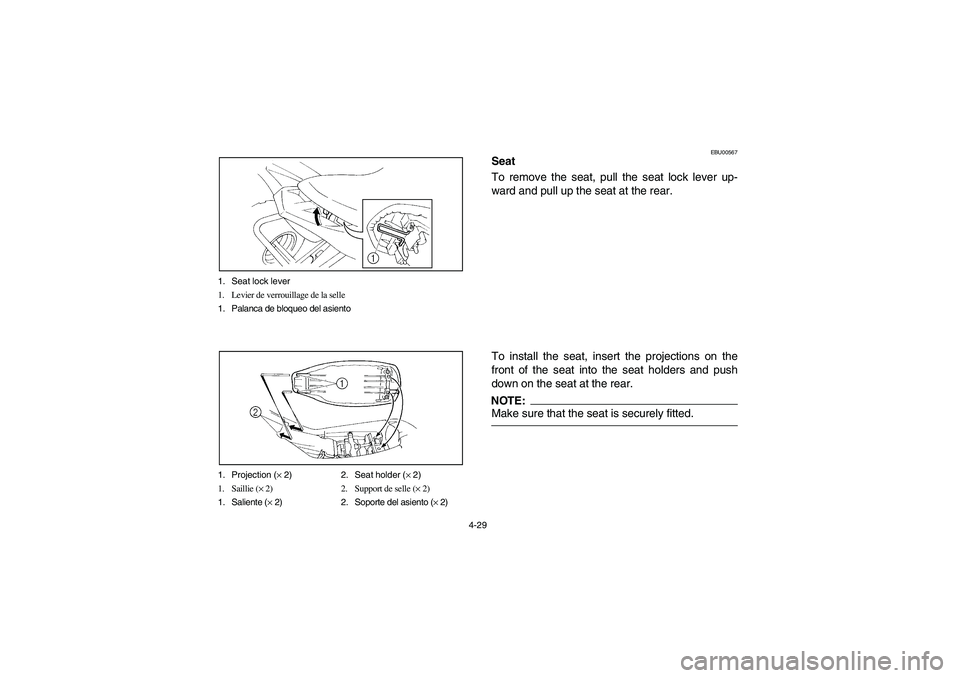

4-29 1. Seat lock lever
1. Levier de verrouillage de la selle
1. Palanca de bloqueo del asiento
1. Projection (× 2) 2. Seat holder (× 2)
1. Saillie (× 2) 2. Support de selle (× 2)
1. Saliente (× 2) 2. Soporte del asiento (× 2)
EBU00567
Seat
To remove the seat, pull the seat lock lever up-
ward and pull up the seat at the rear.
To install the seat, insert the projections on the
front of the seat into the seat holders and push
down on the seat at the rear.NOTE:Make sure that the seat is securely fitted.
U5YT62.book Page 29 Wednesday, March 30, 2005 1:29 PM
