YAMAHA BEAR TRACKER 250 2004 Owners Manual

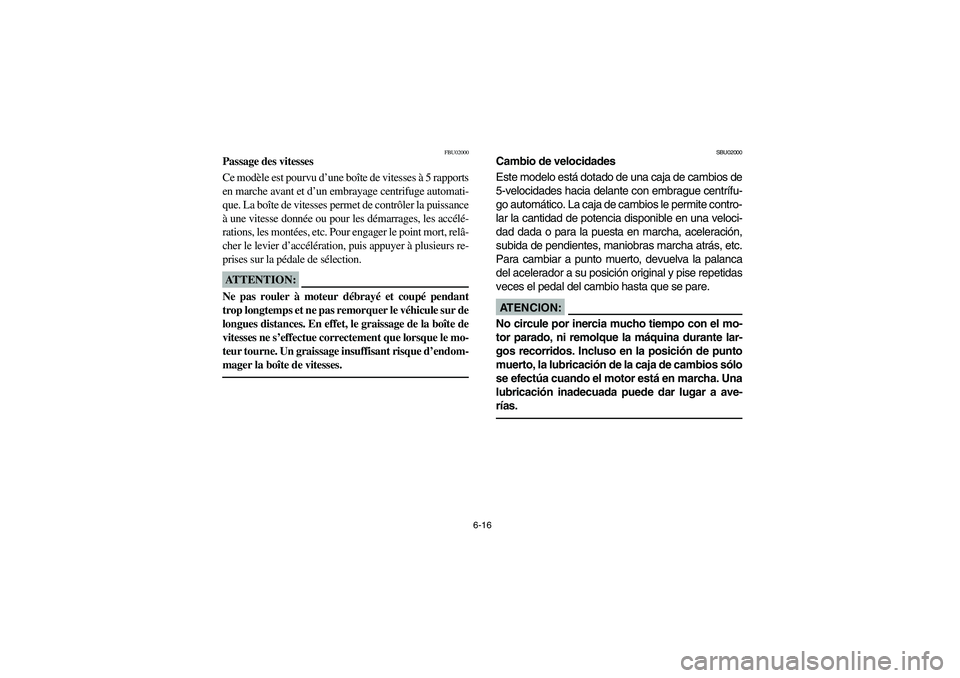

6-16
FBU02000
Passage des vitesses
Ce modèle est pourvu d’une boîte de vitesses à 5 rapports
en marche avant et d’un embrayage centrifuge automati-
que. La boîte de vitesses permet de contrôler la puissance
à une vitesse donnée ou pour les démarrages, les accélé-
rations, les montées, etc. Pour engager le point mort, relâ-
cher le levier d’accélération, puis appuyer à plusieurs re-
prises sur la pédale de sélection.ATTENTION:_ Ne pas rouler à moteur débrayé et coupé pendant
trop longtemps et ne pas remorquer le véhicule sur de
longues distances. En effet, le graissage de la boîte de
vitesses ne s’effectue correctement que lorsque le mo-
teur tourne. Un graissage insuffisant risque d’endom-
mager la boîte de vitesses. _
SBU02000
Cambio de velocidades
Este modelo está dotado de una caja de cambios de
5-velocidades hacia delante con embrague centrífu-
go automático. La caja de cambios le permite contro-
lar la cantidad de potencia disponible en una veloci-
dad dada o para la puesta en marcha, aceleración,
subida de pendientes, maniobras marcha atrás, etc.
Para cambiar a punto muerto, devuelva la palanca
del acelerador a su posición original y pise repetidas
veces el pedal del cambio hasta que se pare.AT E N C I O N :_ No circule por inercia mucho tiempo con el mo-
tor parado, ni remolque la máquina durante lar-
gos recorridos. Incluso en la posición de punto
muerto, la lubricación de la caja de cambios sólo
se efectúa cuando el motor está en marcha. Una
lubricación inadecuada puede dar lugar a ave-
rías. _
U4XE65.book Page 16 Tuesday, May 6, 2003 1:38 PM

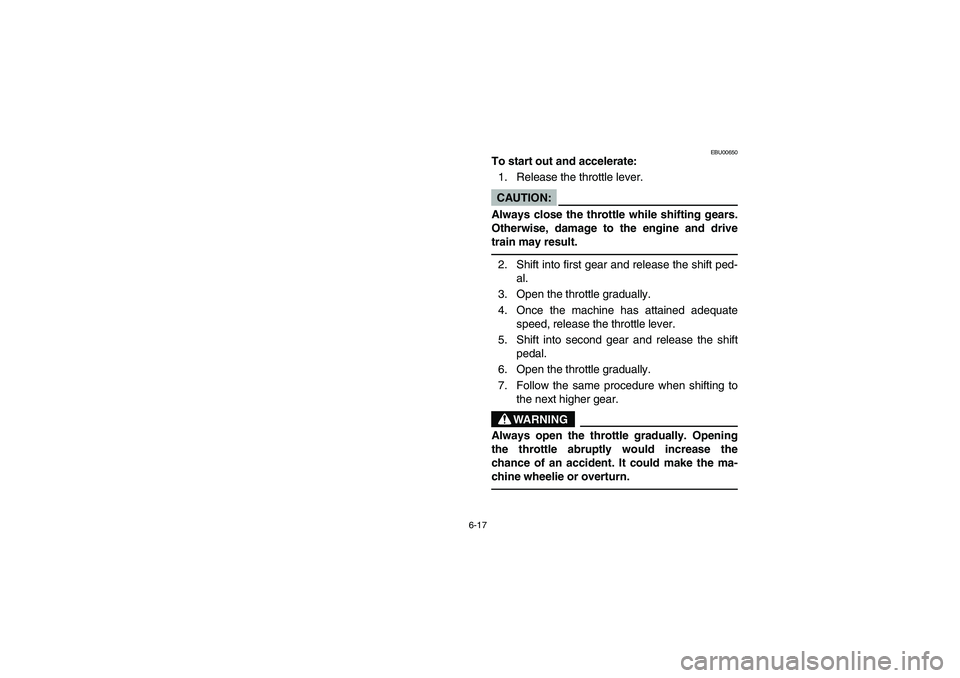

6-17
EBU00650
To start out and accelerate:
1. Release the throttle lever.CAUTION:
Always close the throttle while shifting gears.
Otherwise, damage to the engine and drive
train may result. 2. Shift into first gear and release the shift ped-
al.
3. Open the throttle gradually.
4. Once the machine has attained adequate
speed, release the throttle lever.
5. Shift into second gear and release the shift
pedal.
6. Open the throttle gradually.
7. Follow the same procedure when shifting to
the next higher gear.
WARNING
Always open the throttle gradually. Opening
the throttle abruptly would increase the
chance of an accident. It could make the ma-
chine wheelie or overturn.
U4XE65.book Page 17 Tuesday, May 6, 2003 1:38 PM

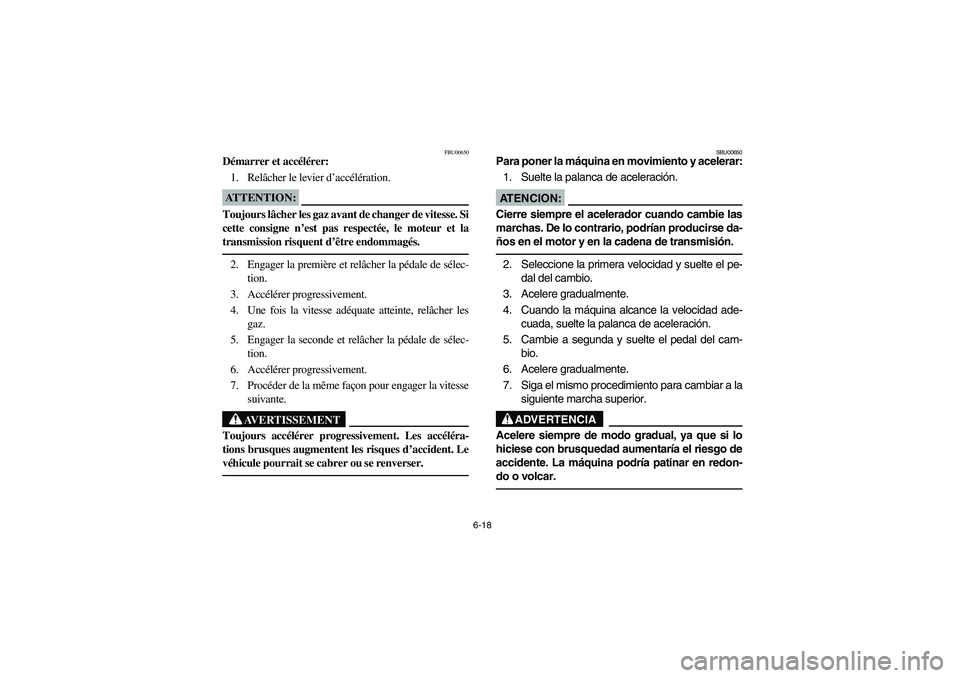

6-18
FBU00650
Démarrer et accélérer:
1. Relâcher le levier d’accélération.ATTENTION:_ Toujours lâcher les gaz avant de changer de vitesse. Si
cette consigne n’est pas respectée, le moteur et la
transmission risquent d’être endommagés. _2. Engager la première et relâcher la pédale de sélec-
tion.
3. Accélérer progressivement.
4. Une fois la vitesse adéquate atteinte, relâcher les
gaz.
5. Engager la seconde et relâcher la pédale de sélec-
tion.
6. Accélérer progressivement.
7. Procéder de la même façon pour engager la vitesse
suivante.
AVERTISSEMENT
_ Toujours accélérer progressivement. Les accéléra-
tions brusques augmentent les risques d’accident. Le
véhicule pourrait se cabrer ou se renverser. _
SBU00650
Para poner la máquina en movimiento y acelerar:
1. Suelte la palanca de aceleración.AT E N C I O N :_ Cierre siempre el acelerador cuando cambie las
marchas. De lo contrario, podrían producirse da-
ños en el motor y en la cadena de transmisión. _2. Seleccione la primera velocidad y suelte el pe-
dal del cambio.
3. Acelere gradualmente.
4. Cuando la máquina alcance la velocidad ade-
cuada, suelte la palanca de aceleración.
5. Cambie a segunda y suelte el pedal del cam-
bio.
6. Acelere gradualmente.
7. Siga el mismo procedimiento para cambiar a la
siguiente marcha superior.
ADVERTENCIA
_ Acelere siempre de modo gradual, ya que si lo
hiciese con brusquedad aumentaría el riesgo de
accidente. La máquina podría patinar en redon-
do o volcar. _
E-6.fm Page 18 Thursday, May 8, 2003 3:02 PM

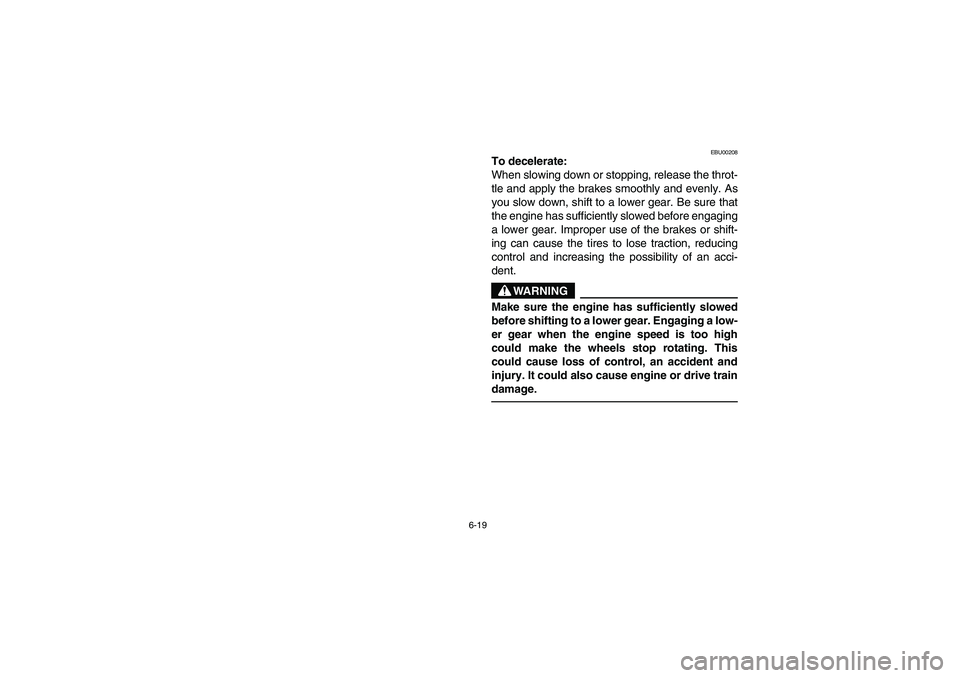

6-19
EBU00208
To decelerate:
When slowing down or stopping, release the throt-
tle and apply the brakes smoothly and evenly. As
you slow down, shift to a lower gear. Be sure that
the engine has sufficiently slowed before engaging
a lower gear. Improper use of the brakes or shift-
ing can cause the tires to lose traction, reducing
control and increasing the possibility of an acci-
dent.
WARNING
Make sure the engine has sufficiently slowed
before shifting to a lower gear. Engaging a low-
er gear when the engine speed is too high
could make the wheels stop rotating. This
could cause loss of control, an accident and
injury. It could also cause engine or drive train
damage.
U4XE65.book Page 19 Tuesday, May 6, 2003 1:38 PM

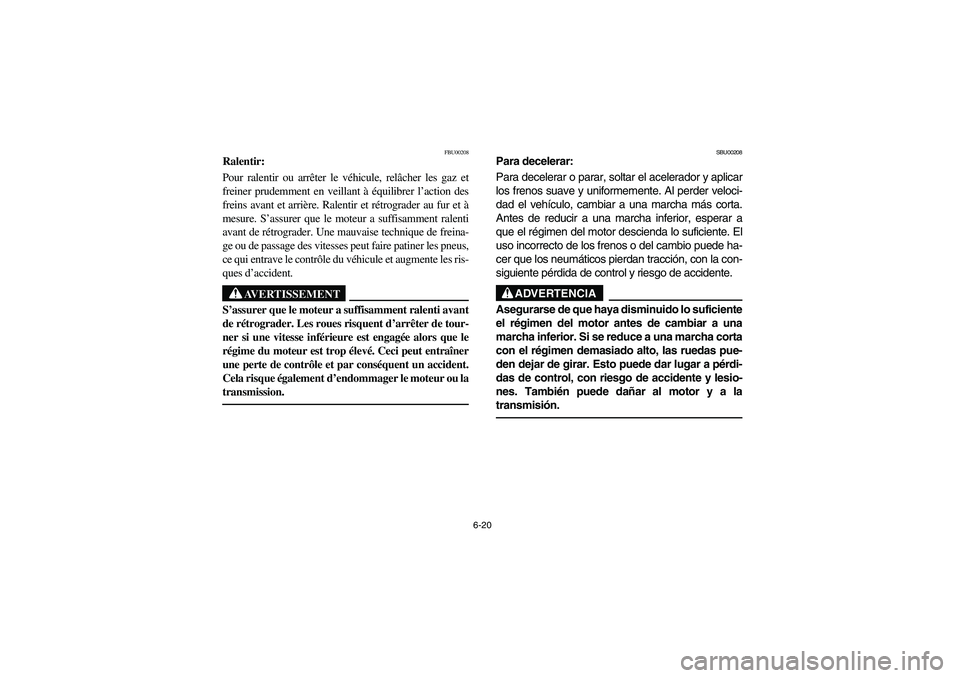

6-20
FBU00208
Ralentir:
Pour ralentir ou arrêter le véhicule, relâcher les gaz et
freiner prudemment en veillant à équilibrer l’action des
freins avant et arrière. Ralentir et rétrograder au fur et à
mesure. S’assurer que le moteur a suffisamment ralenti
avant de rétrograder. Une mauvaise technique de freina-
ge ou de passage des vitesses peut faire patiner les pneus,
ce qui entrave le contrôle du véhicule et augmente les ris-
ques d’accident.
AVERTISSEMENT
_ S’assurer que le moteur a suffisamment ralenti avant
de rétrograder. Les roues risquent d’arrêter de tour-
ner si une vitesse inférieure est engagée alors que le
régime du moteur est trop élevé. Ceci peut entraîner
une perte de contrôle et par conséquent un accident.
Cela risque également d’endommager le moteur ou la
transmission. _
SBU00208
Para decelerar:
Para decelerar o parar, soltar el acelerador y aplicar
los frenos suave y uniformemente. Al perder veloci-
dad el vehículo, cambiar a una marcha más corta.
Antes de reducir a una marcha inferior, esperar a
que el régimen del motor descienda lo suficiente. El
uso incorrecto de los frenos o del cambio puede ha-
cer que los neumáticos pierdan tracción, con la con-
siguiente pérdida de control y riesgo de accidente.
ADVERTENCIA
_ Asegurarse de que haya disminuido lo suficiente
el régimen del motor antes de cambiar a una
marcha inferior. Si se reduce a una marcha corta
con el régimen demasiado alto, las ruedas pue-
den dejar de girar. Esto puede dar lugar a pérdi-
das de control, con riesgo de accidente y lesio-
nes. También puede dañar al motor y a la
transmisión. _
U4XE65.book Page 20 Tuesday, May 6, 2003 1:38 PM

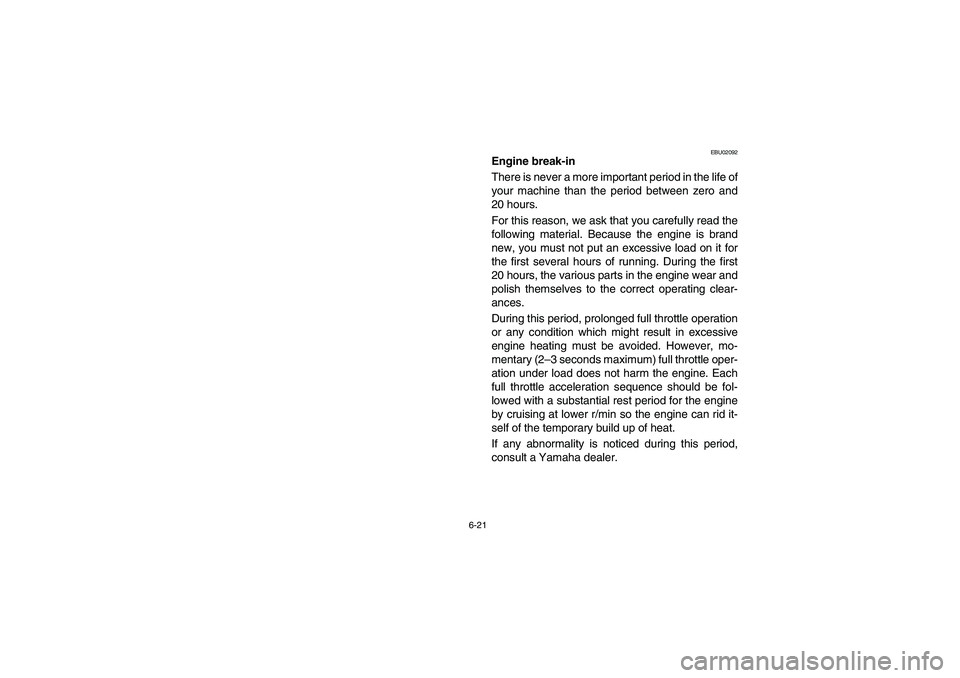

6-21
EBU02092
Engine break-in
There is never a more important period in the life of
your machine than the period between zero and
20 hours.
For this reason, we ask that you carefully read the
following material. Because the engine is brand
new, you must not put an excessive load on it for
the first several hours of running. During the first
20 hours, the various parts in the engine wear and
polish themselves to the correct operating clear-
ances.
During this period, prolonged full throttle operation
or any condition which might result in excessive
engine heating must be avoided. However, mo-
mentary (2–3 seconds maximum) full throttle oper-
ation under load does not harm the engine. Each
full throttle acceleration sequence should be fol-
lowed with a substantial rest period for the engine
by cruising at lower r/min so the engine can rid it-
self of the temporary build up of heat.
If any abnormality is noticed during this period,
consult a Yamaha dealer.
U4XE65.book Page 21 Tuesday, May 6, 2003 1:38 PM

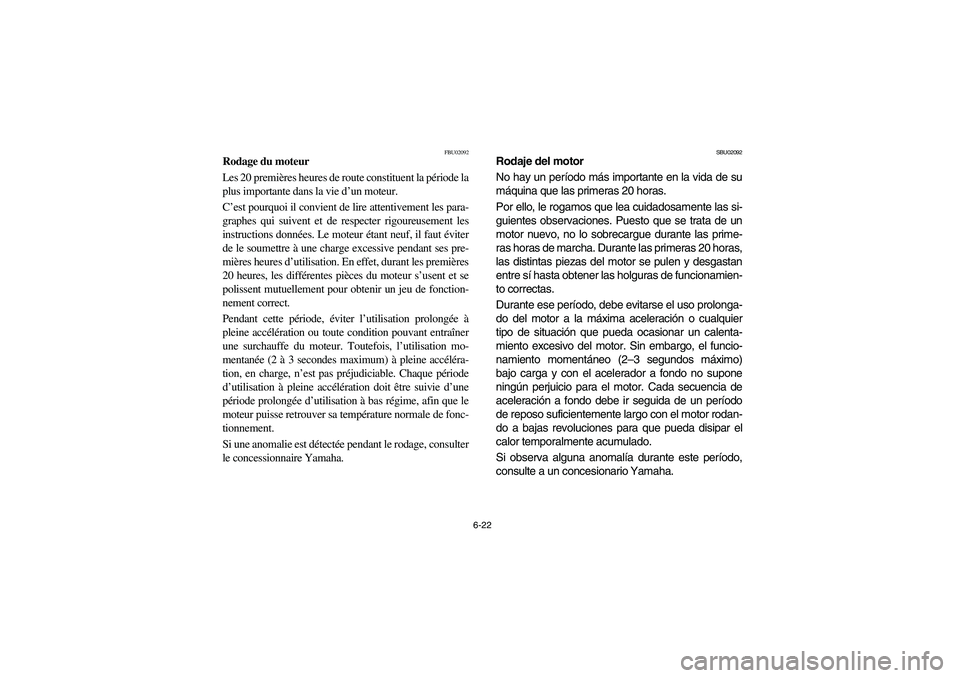

6-22
FBU02092
Rodage du moteur
Les 20 premières heures de route constituent la période la
plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les para-
graphes qui suivent et de respecter rigoureusement les
instructions données. Le moteur étant neuf, il faut éviter
de le soumettre à une charge excessive pendant ses pre-
mières heures d’utilisation. En effet, durant les premières
20 heures, les différentes pièces du moteur s’usent et se
polissent mutuellement pour obtenir un jeu de fonction-
nement correct.
Pendant cette période, éviter l’utilisation prolongée à
pleine accélération ou toute condition pouvant entraîner
une surchauffe du moteur. Toutefois, l’utilisation mo-
mentanée (2 à 3 secondes maximum) à pleine accéléra-
tion, en charge, n’est pas préjudiciable. Chaque période
d’utilisation à pleine accélération doit être suivie d’une
période prolongée d’utilisation à bas régime, afin que le
moteur puisse retrouver sa température normale de fonc-
tionnement.
Si une anomalie est détectée pendant le rodage, consulter
le concessionnaire Yamaha.
SBU02092
Rodaje del motor
No hay un período más importante en la vida de su
máquina que las primeras 20 horas.
Por ello, le rogamos que lea cuidadosamente las si-
guientes observaciones. Puesto que se trata de un
motor nuevo, no lo sobrecargue durante las prime-
ras horas de marcha. Durante las primeras 20 horas,
las distintas piezas del motor se pulen y desgastan
entre sí hasta obtener las holguras de funcionamien-
to correctas.
Durante ese período, debe evitarse el uso prolonga-
do del motor a la máxima aceleración o cualquier
tipo de situación que pueda ocasionar un calenta-
miento excesivo del motor. Sin embargo, el funcio-
namiento momentáneo (2–3 segundos máximo)
bajo carga y con el acelerador a fondo no supone
ningún perjuicio para el motor. Cada secuencia de
aceleración a fondo debe ir seguida de un período
de reposo suficientemente largo con el motor rodan-
do a bajas revoluciones para que pueda disipar el
calor temporalmente acumulado.
Si observa alguna anomalía durante este período,
consulte a un concesionario Yamaha.
U4XE65.book Page 22 Tuesday, May 6, 2003 1:38 PM

6-23 1. Locked position
1. Position verrou bloqué
1. Posición bloqueada
0–10 hours:
Avoid continuous operation above half throttle. Al-
low a cooling off period of five to ten minutes after
every hour of operation. Vary the speed of the ma-
chine from time to time. Do not operate it at one
set throttle position.
10–20 hours:
Avoid prolonged operation above 3/4 throttle. Rev
the machine freely through the gears but do not
use full throttle at any time.
After break-in:
Avoid prolonged full throttle operation. Vary
speeds occasionally.
EBU00211
Parking
When parking, stop the engine and shift into neu-
tral. Turn the fuel cock to “OFF” and apply the
parking brake.
U4XE65.book Page 23 Tuesday, May 6, 2003 1:38 PM

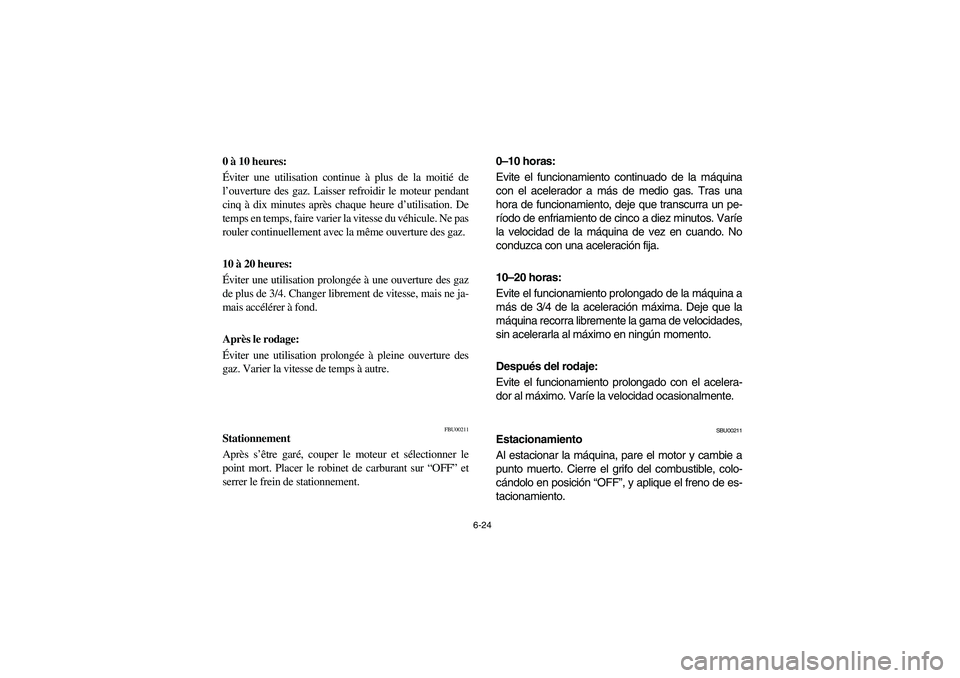

6-24
0 à 10 heures:
Éviter une utilisation continue à plus de la moitié de
l’ouverture des gaz. Laisser refroidir le moteur pendant
cinq à dix minutes après chaque heure d’utilisation. De
temps en temps, faire varier la vitesse du véhicule. Ne pas
rouler continuellement avec la même ouverture des gaz.
10 à 20 heures:
Éviter une utilisation prolongée à une ouverture des gaz
de plus de 3/4. Changer librement de vitesse, mais ne ja-
mais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouverture des
gaz. Varier la vitesse de temps à autre.
FBU00211
Stationnement
Après s’être garé, couper le moteur et sélectionner le
point mort. Placer le robinet de carburant sur “OFF” et
serrer le frein de stationnement.0–10 horas:
Evite el funcionamiento continuado de la máquina
con el acelerador a más de medio gas. Tras una
hora de funcionamiento, deje que transcurra un pe-
ríodo de enfriamiento de cinco a diez minutos. Varíe
la velocidad de la máquina de vez en cuando. No
conduzca con una aceleración fija.
10–20 horas:
Evite el funcionamiento prolongado de la máquina a
más de 3/4 de la aceleración máxima. Deje que la
máquina recorra libremente la gama de velocidades,
sin acelerarla al máximo en ningún momento.
Después del rodaje:
Evite el funcionamiento prolongado con el acelera-
dor al máximo. Varíe la velocidad ocasionalmente.
SBU00211
Estacionamiento
Al estacionar la máquina, pare el motor y cambie a
punto muerto. Cierre el grifo del combustible, colo-
cándolo en posición “OFF”, y aplique el freno de es-
tacionamiento.
U4XE65.book Page 24 Tuesday, May 6, 2003 1:38 PM

6-25
EBU00220
Parking on a slope
WARNING
Avoid parking on hills or other inclines. Park-
ing on a hill or other incline could cause the
ATV to roll out of control, increasing the
chance of an accident. If you must park on an
incline, put the machine in low gear, apply the
parking brake, and block the front and rear
wheels with rocks or other objects.
Do not park the ATV at all on hills that are so
steep you could not walk up them easily.1. Bring the machine to a stop by applying the
brakes in low gear.
2. Stop the engine.
3. With the rear brake lever and pedal applied,
apply the parking brake and slowly release
the rear brake pedal.
U4XE65.book Page 25 Tuesday, May 6, 2003 1:38 PM
