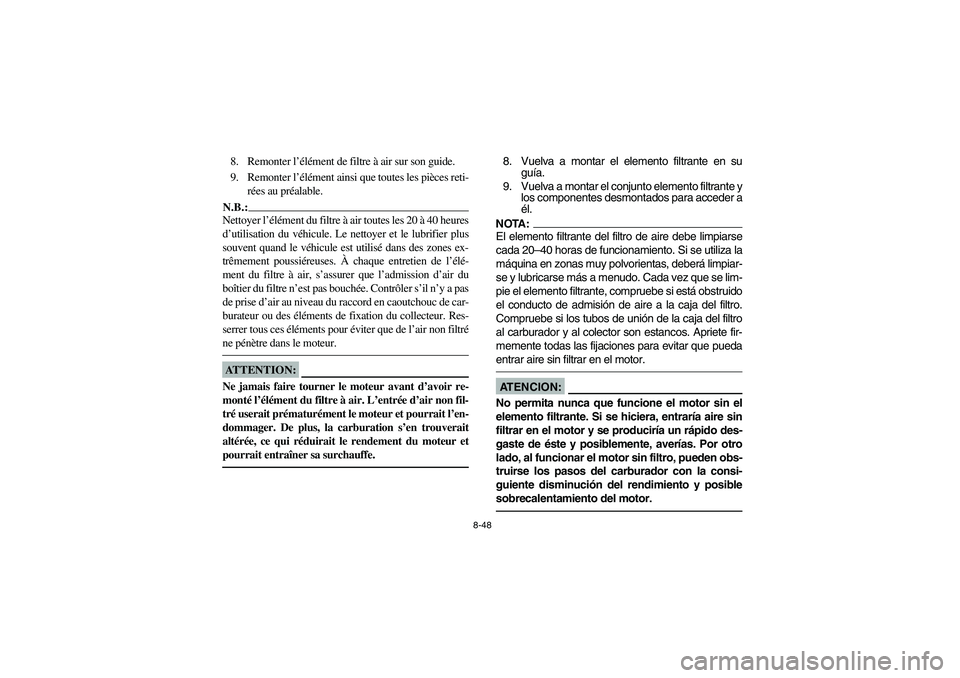

8-48
8. Remonter l’élément de filtre à air sur son guide.
9. Remonter l’élément ainsi que toutes les pièces reti-
rées au préalable.N.B.:_ Nettoyer l’élément du filtre à air toutes les 20 à 40 heures
d’utilisation du véhicule. Le nettoyer et le lubrifier plus
souvent quand le véhicule est utilisé dans des zones ex-
trêmement poussiéreuses. À chaque entretien de l’élé-
ment du filtre à air, s’assurer que l’admission d’air du
boîtier du filtre n’est pas bouchée. Contrôler s’il n’y a pas
de prise d’air au niveau du raccord en caoutchouc de car-
burateur ou des éléments de fixation du collecteur. Res-
serrer tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur. _ATTENTION:_ Ne jamais faire tourner le moteur avant d’avoir re-
monté l’élément du filtre à air. L’entrée d’air non fil-
tré userait prématurément le moteur et pourrait l’en-
dommager. De plus, la carburation s’en trouverait
altérée, ce qui réduirait le rendement du moteur et
pourrait entraîner sa surchauffe. _
8. Vuelva a montar el elemento filtrante en su
guía.
9. Vuelva a montar el conjunto elemento filtrante y
los componentes desmontados para acceder a
él.NOTA:El elemento filtrante del filtro de aire debe limpiarse
cada 20–40 horas de funcionamiento. Si se utiliza la
máquina en zonas muy polvorientas, deberá limpiar-
se y lubricarse más a menudo. Cada vez que se lim-
pie el elemento filtrante, compruebe si está obstruido
el conducto de admisión de aire a la caja del filtro.
Compruebe si los tubos de unión de la caja del filtro
al carburador y al colector son estancos. Apriete fir-
memente todas las fijaciones para evitar que pueda
entrar aire sin filtrar en el motor.AT E N C I O N :No permita nunca que funcione el motor sin el
elemento filtrante. Si se hiciera, entraría aire sin
filtrar en el motor y se produciría un rápido des-
gaste de éste y posiblemente, averías. Por otro
lado, al funcionar el motor sin filtro, pueden obs-
truirse los pasos del carburador con la consi-
guiente disminución del rendimiento y posible
sobrecalentamiento del motor.
U4SH6A.book Page 48 Thursday, May 30, 2002 1:25 PM

8-49
EBU00296
Carburetor adjustment
The carburetor is a vital part of the engine and re-
quires very sophisticated adjustment. Most adjust-
ing should be left to a Yamaha dealer who has the
professional knowledge and experience to do so.
However, the idling speed may be performed by
the owner as a part of the usual maintenance rou-
tine.CAUTION:
The carburetor was set at the Yamaha factory
after many tests. If the settings are disturbed
by someone without sufficient technical
knowledge, poor engine performance and
damage may result.
U4SH6A.book Page 49 Thursday, May 30, 2002 1:25 PM

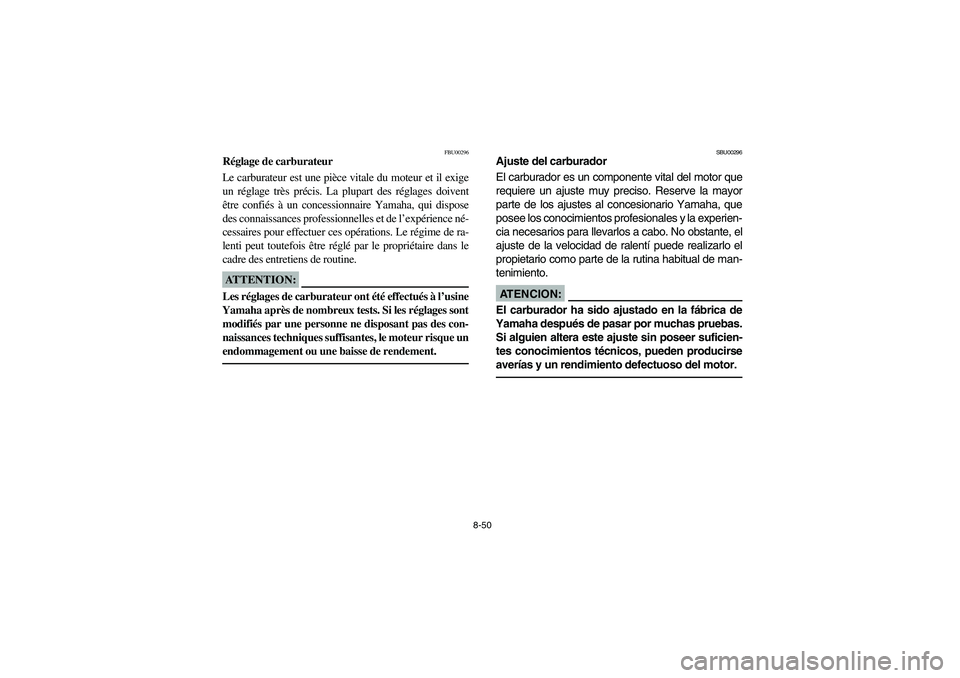

8-50
FBU00296
Réglage de carburateur
Le carburateur est une pièce vitale du moteur et il exige
un réglage très précis. La plupart des réglages doivent
être confiés à un concessionnaire Yamaha, qui dispose
des connaissances professionnelles et de l’expérience né-
cessaires pour effectuer ces opérations. Le régime de ra-
lenti peut toutefois être réglé par le propriétaire dans le
cadre des entretiens de routine.ATTENTION:_ Les réglages de carburateur ont été effectués à l’usine
Yamaha après de nombreux tests. Si les réglages sont
modifiés par une personne ne disposant pas des con-
naissances techniques suffisantes, le moteur risque un
endommagement ou une baisse de rendement. _
SBU00296
Ajuste del carburador
El carburador es un componente vital del motor que
requiere un ajuste muy preciso. Reserve la mayor
parte de los ajustes al concesionario Yamaha, que
posee los conocimientos profesionales y la experien-
cia necesarios para llevarlos a cabo. No obstante, el
ajuste de la velocidad de ralentí puede realizarlo el
propietario como parte de la rutina habitual de man-
tenimiento.AT E N C I O N :El carburador ha sido ajustado en la fábrica de
Yamaha después de pasar por muchas pruebas.
Si alguien altera este ajuste sin poseer suficien-
tes conocimientos técnicos, pueden producirse
averías y un rendimiento defectuoso del motor.
U4SH6A.book Page 50 Thursday, May 30, 2002 1:25 PM

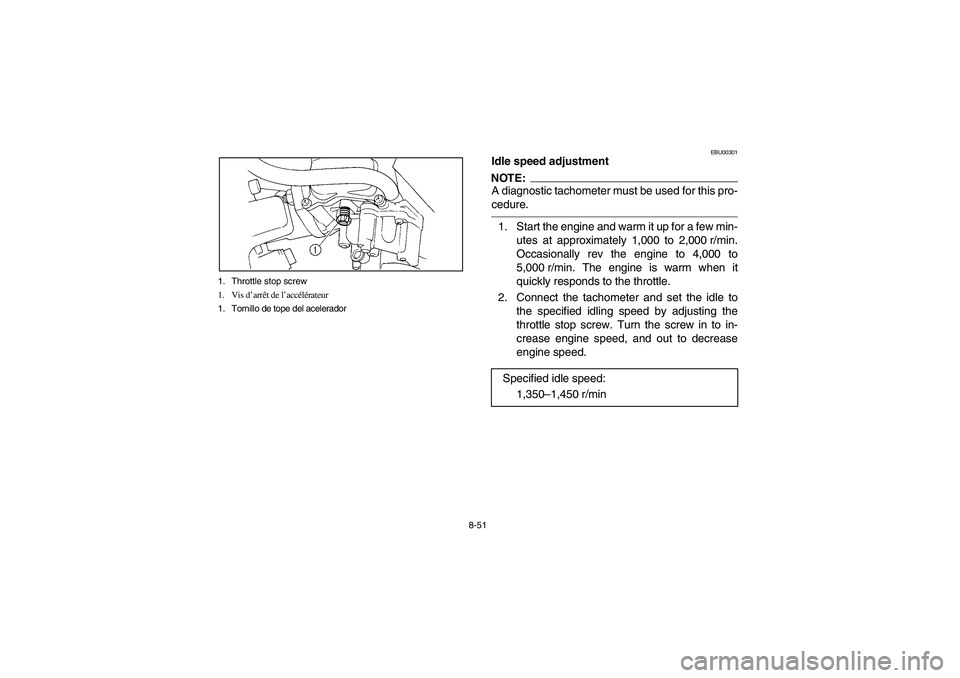

8-51 1. Throttle stop screw
1. Vis d’arrêt de l’accélérateur
1. Tornillo de tope del acelerador
EBU00301
Idle speed adjustmentNOTE:A diagnostic tachometer must be used for this pro-
cedure.1. Start the engine and warm it up for a few min-
utes at approximately 1,000 to 2,000 r/min.
Occasionally rev the engine to 4,000 to
5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Connect the tachometer and set the idle to
the specified idling speed by adjusting the
throttle stop screw. Turn the screw in to in-
crease engine speed, and out to decrease
engine speed.
Specified idle speed:
1,350–1,450 r/min
U4SH6A.book Page 51 Thursday, May 30, 2002 1:25 PM

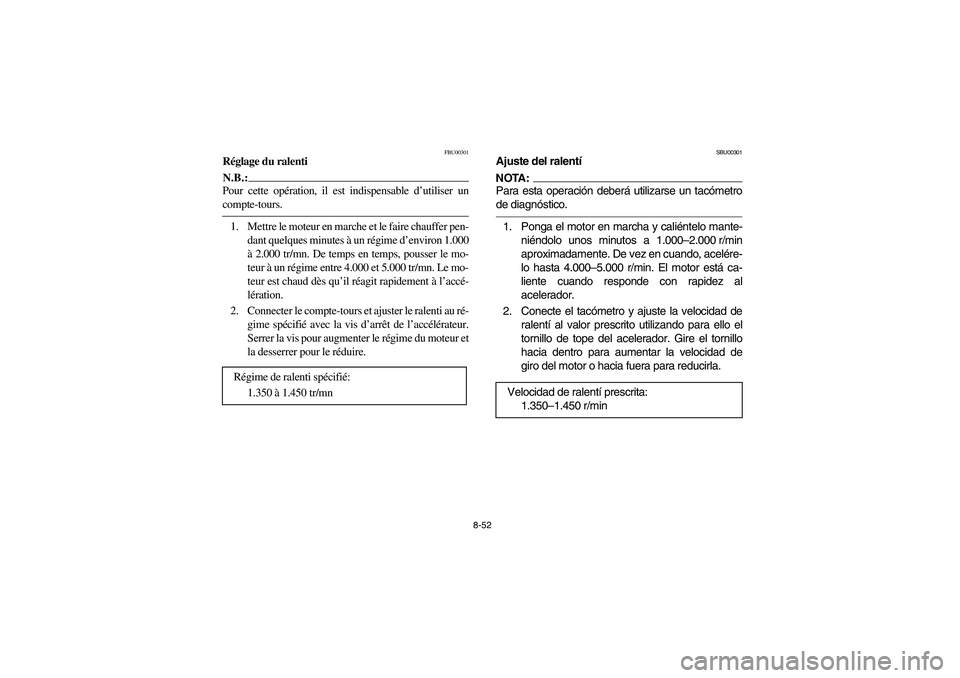

8-52
FBU00301
Réglage du ralentiN.B.:_ Pour cette opération, il est indispensable d’utiliser un
compte-tours. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à un régime d’environ 1.000
à 2.000 tr/mn. De temps en temps, pousser le mo-
teur à un régime entre 4.000 et 5.000 tr/mn. Le mo-
teur est chaud dès qu’il réagit rapidement à l’accé-
lération.
2. Connecter le compte-tours et ajuster le ralenti au ré-
gime spécifié avec la vis d’arrêt de l’accélérateur.
Serrer la vis pour augmenter le régime du moteur et
la desserrer pour le réduire.
Régime de ralenti spécifié:
1.350 à 1.450 tr/mn
SBU00301
Ajuste del ralentíNOTA:Para esta operación deberá utilizarse un tacómetro
de diagnóstico.1. Ponga el motor en marcha y caliéntelo mante-
niéndolo unos minutos a 1.000–2.000 r/min
aproximadamente. De vez en cuando, acelére-
lo hasta 4.000–5.000 r/min. El motor está ca-
liente cuando responde con rapidez al
acelerador.
2. Conecte el tacómetro y ajuste la velocidad de
ralentí al valor prescrito utilizando para ello el
tornillo de tope del acelerador. Gire el tornillo
hacia dentro para aumentar la velocidad de
giro del motor o hacia fuera para reducirla.
Velocidad de ralentí prescrita:
1.350–1.450 r/min
U4SH6A.book Page 52 Thursday, May 30, 2002 1:25 PM

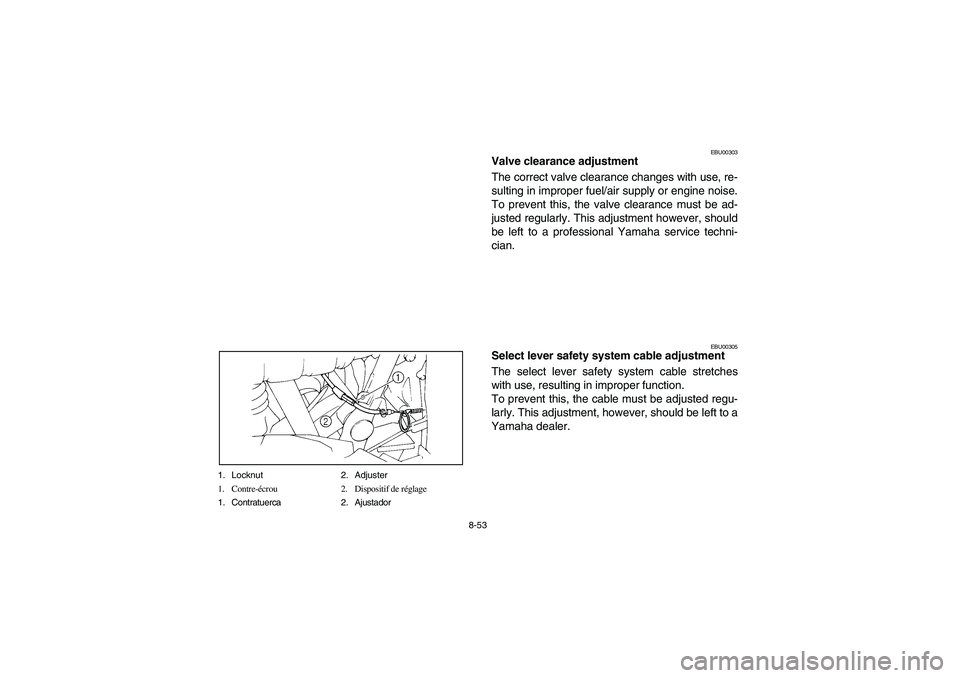

8-53 1. Locknut 2. Adjuster
1. Contre-écrou 2. Dispositif de réglage
1. Contratuerca 2. Ajustador
EBU00303
Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
EBU00305
Select lever safety system cable adjustment
The select lever safety system cable stretches
with use, resulting in improper function.
To prevent this, the cable must be adjusted regu-
larly. This adjustment, however, should be left to a
Yamaha dealer.
U4SH6A.book Page 53 Thursday, May 30, 2002 1:25 PM

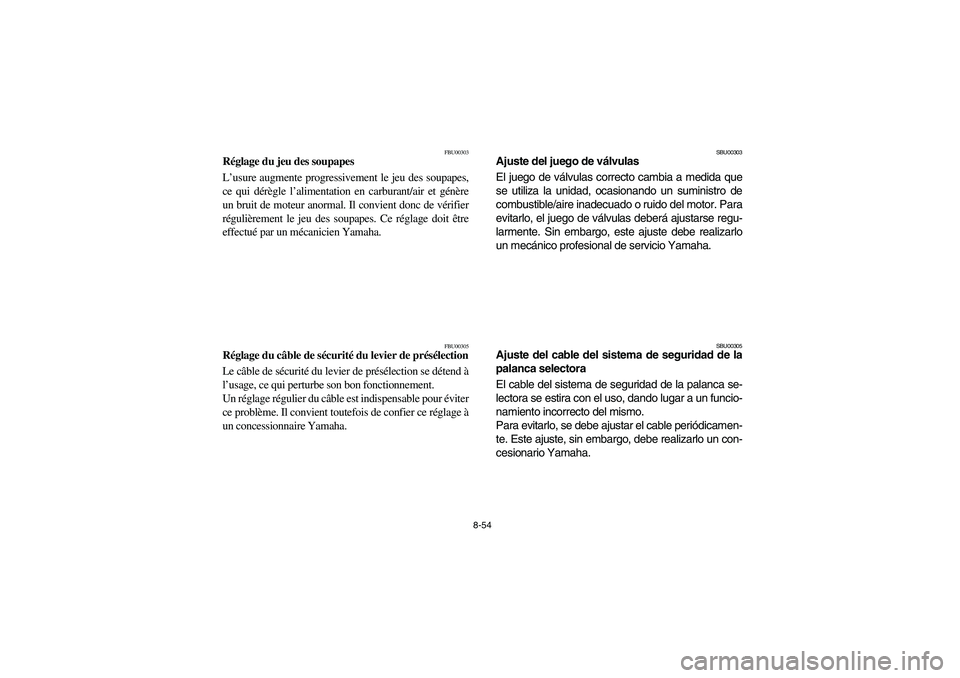

8-54
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
FBU00305
Réglage du câble de sécurité du levier de présélection
Le câble de sécurité du levier de présélection se détend à
l’usage, ce qui perturbe son bon fonctionnement.
Un réglage régulier du câble est indispensable pour éviter
ce problème. Il convient toutefois de confier ce réglage à
un concessionnaire Yamaha.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
SBU00305
Ajuste del cable del sistema de seguridad de la
palanca selectora
El cable del sistema de seguridad de la palanca se-
lectora se estira con el uso, dando lugar a un funcio-
namiento incorrecto del mismo.
Para evitarlo, se debe ajustar el cable periódicamen-
te. Este ajuste, sin embargo, debe realizarlo un con-
cesionario Yamaha.
U4SH6A.book Page 54 Thursday, May 30, 2002 1:25 PM

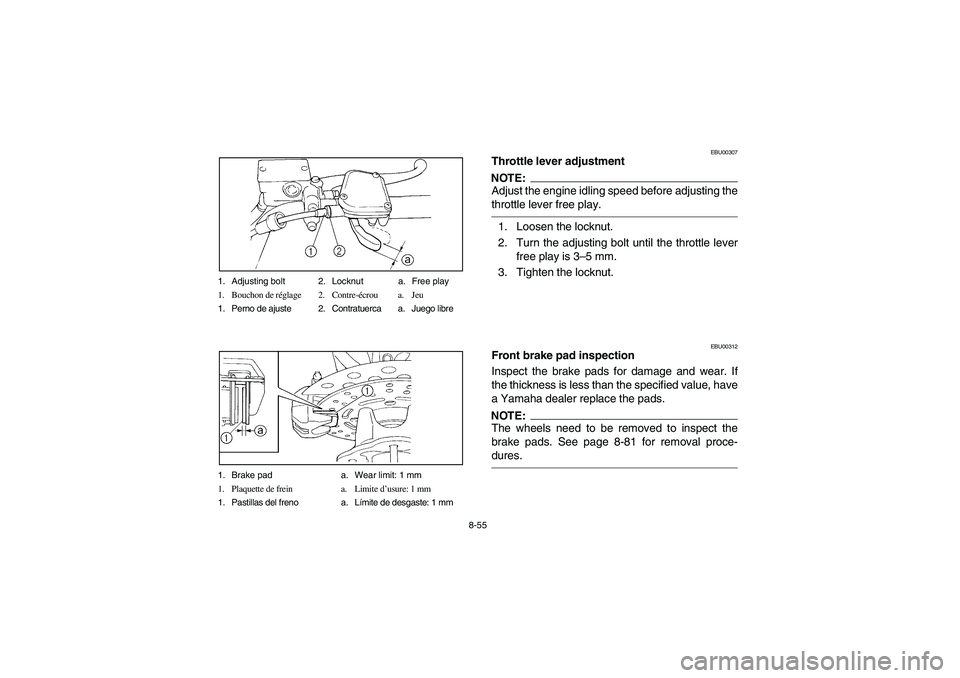

8-55 1. Adjusting bolt 2. Locknut a. Free play
1. Bouchon de réglage 2. Contre-écrou a. Jeu
1. Perno de ajuste 2. Contratuerca a. Juego libre
1. Brake pad a. Wear limit: 1 mm
1. Plaquette de frein a. Limite d’usure: 1 mm
1. Pastillas del freno a. Límite de desgaste: 1 mm
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 3–5 mm.
3. Tighten the locknut.
EBU00312
Front brake pad inspection
Inspect the brake pads for damage and wear. If
the thickness is less than the specified value, have
a Yamaha dealer replace the pads.NOTE:The wheels need to be removed to inspect the
brake pads. See page 8-81 for removal proce-
dures.
U4SH6A.book Page 55 Thursday, May 30, 2002 1:25 PM

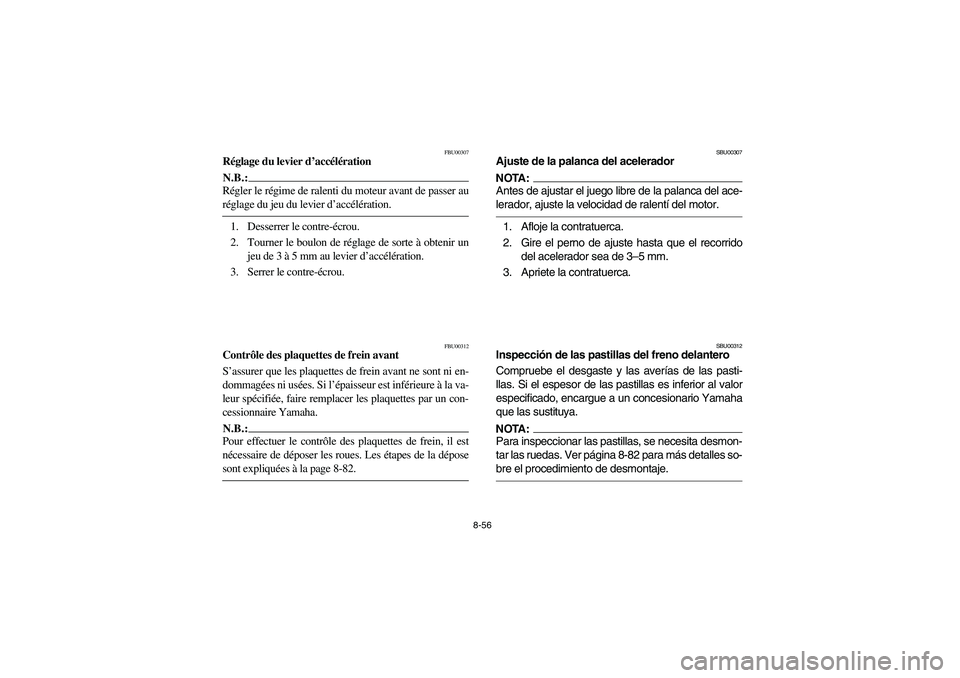

8-56
FBU00307
Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 3 à 5 mm au levier d’accélération.
3. Serrer le contre-écrou.
FBU00312
Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein avant ne sont ni en-
dommagées ni usées. Si l’épaisseur est inférieure à la va-
leur spécifiée, faire remplacer les plaquettes par un con-
cessionnaire Yamaha.N.B.:_ Pour effectuer le contrôle des plaquettes de frein, il est
nécessaire de déposer les roues. Les étapes de la dépose
sont expliquées à la page 8-82. _
SBU00307
Ajuste de la palanca del aceleradorNOTA:Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor.1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 3–5 mm.
3. Apriete la contratuerca.
SBU00312
Inspección de las pastillas del freno delantero
Compruebe el desgaste y las averías de las pasti-
llas. Si el espesor de las pastillas es inferior al valor
especificado, encargue a un concesionario Yamaha
que las sustituya.NOTA:Para inspeccionar las pastillas, se necesita desmon-
tar las ruedas. Ver página 8-82 para más detalles so-
bre el procedimiento de desmontaje.
U4SH6A.book Page 56 Thursday, May 30, 2002 1:25 PM

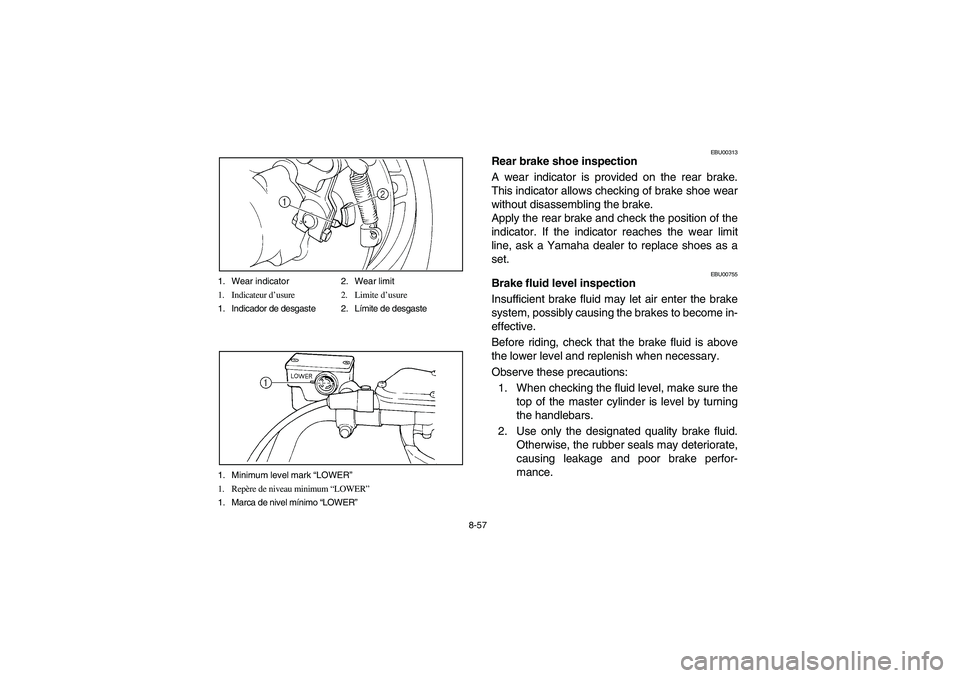

8-57 1. Wear indicator 2. Wear limit
1. Indicateur d’usure 2. Limite d’usure
1. Indicador de desgaste 2. Límite de desgaste
1. Minimum level mark “LOWER”
1. Repère de niveau minimum “LOWER”
1. Marca de nivel mínimo “LOWER”
EBU00313
Rear brake shoe inspection
A wear indicator is provided on the rear brake.
This indicator allows checking of brake shoe wear
without disassembling the brake.
Apply the rear brake and check the position of the
indicator. If the indicator reaches the wear limit
line, ask a Yamaha dealer to replace shoes as a
set.
EBU00755
Brake fluid level inspection
Insufficient brake fluid may let air enter the brake
system, possibly causing the brakes to become in-
effective.
Before riding, check that the brake fluid is above
the lower level and replenish when necessary.
Observe these precautions:
1. When checking the fluid level, make sure the
top of the master cylinder is level by turning
the handlebars.
2. Use only the designated quality brake fluid.
Otherwise, the rubber seals may deteriorate,
causing leakage and poor brake perfor-
mance.
U4SH6A.book Page 57 Thursday, May 30, 2002 1:25 PM
