7-80

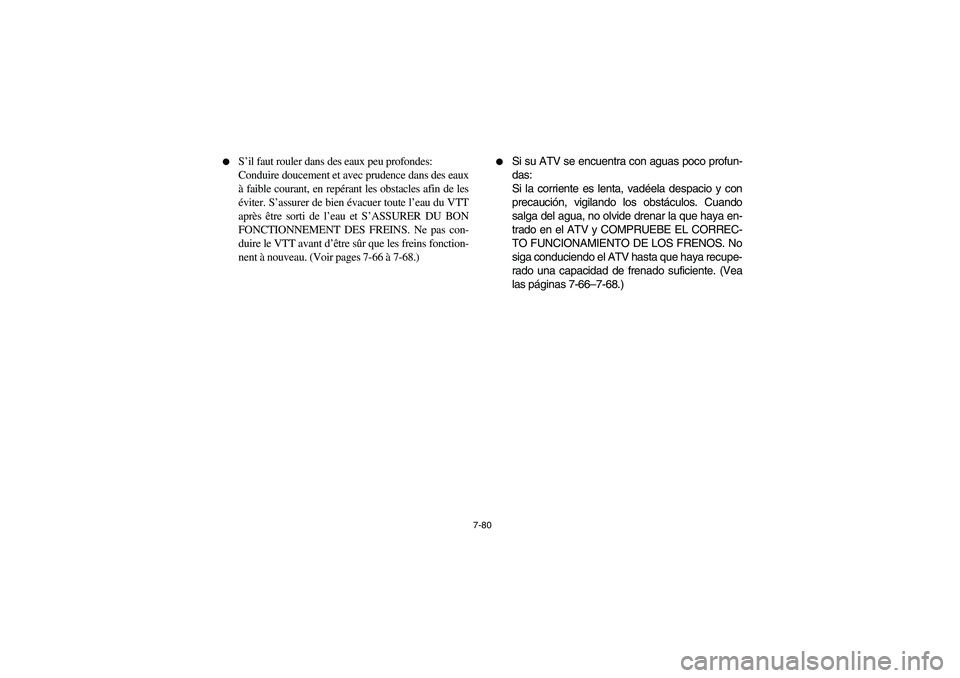

S’il faut rouler dans des eaux peu profondes:
Conduire doucement et avec prudence dans des eaux
à faible courant, en repérant les obstacles afin de les
éviter. S’assurer de bien évacuer toute l’eau du VTT
après être sorti de l’eau et S’ASSURER DU BON
FONCTIONNEMENT DES FREINS. Ne pas con-
duire le VTT avant d’être sûr que les freins fonction-
nent à nouveau. (Voir pages 7-66 à 7-68.)


Si su ATV se encuentra con aguas poco profun-
das:
Si la corriente es lenta, vadéela despacio y con
precaución, vigilando los obstáculos. Cuando
salga del agua, no olvide drenar la que haya en-
trado en el ATV y COMPRUEBE EL CORREC-
TO FUNCIONAMIENTO DE LOS FRENOS. No
siga conduciendo el ATV hasta que haya recupe-
rado una capacidad de frenado suficiente. (Vea
las páginas 7-66–7-68.)
U1C160.book Page 80 Wednesday, May 12, 2004 4:55 PM

8-1
EBU00516

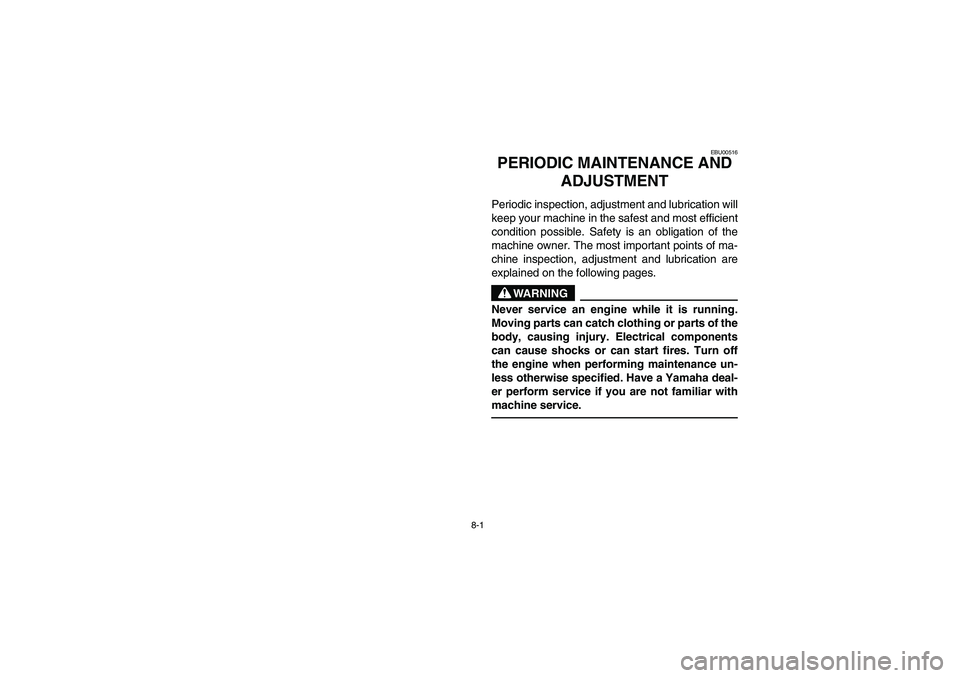

1-PERIODIC MAINTENANCE AND
ADJUSTMENTPeriodic inspection, adjustment and lubrication will
keep your machine in the safest and most efficient
condition possible. Safety is an obligation of the
machine owner. The most important points of ma-
chine inspection, adjustment and lubrication are
explained on the following pages.
WARNING
Never service an engine while it is running.
Moving parts can catch clothing or parts of the
body, causing injury. Electrical components
can cause shocks or can start fires. Turn off
the engine when performing maintenance un-
less otherwise specified. Have a Yamaha deal-
er perform service if you are not familiar with
machine service.
U1C160.book Page 1 Wednesday, May 12, 2004 4:55 PM

8-2
8
FBU00516

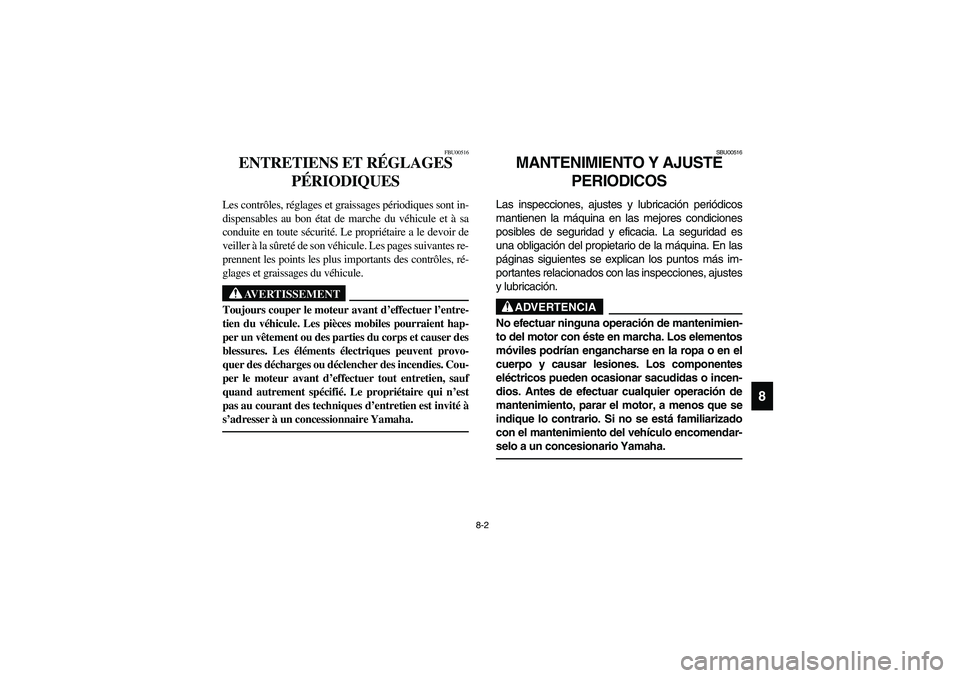

ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
Les contrôles, réglages et graissages périodiques sont in-
dispensables au bon état de marche du véhicule et à sa
conduite en toute sécurité. Le propriétaire a le devoir de
veiller à la sûreté de son véhicule. Les pages suivantes re-
prennent les points les plus importants des contrôles, ré-
glages et graissages du véhicule.
AVERTISSEMENT
_ Toujours couper le moteur avant d’effectuer l’entre-
tien du véhicule. Les pièces mobiles pourraient hap-
per un vêtement ou des parties du corps et causer des
blessures. Les éléments électriques peuvent provo-
quer des décharges ou déclencher des incendies. Cou-
per le moteur avant d’effectuer tout entretien, sauf
quand autrement spécifié. Le propriétaire qui n’est
pas au courant des techniques d’entretien est invité à
s’adresser à un concessionnaire Yamaha. _
SBU00516
MANTENIMIENTO Y AJUSTE
PERIODICOS
Las inspecciones, ajustes y lubricación periódicos
mantienen la máquina en las mejores condiciones
posibles de seguridad y eficacia. La seguridad es
una obligación del propietario de la máquina. En las
páginas siguientes se explican los puntos más im-
portantes relacionados con las inspecciones, ajustes
y lubricación.
ADVERTENCIA
No efectuar ninguna operación de mantenimien-
to del motor con éste en marcha. Los elementos
móviles podrían engancharse en la ropa o en el
cuerpo y causar lesiones. Los componentes
eléctricos pueden ocasionar sacudidas o incen-
dios. Antes de efectuar cualquier operación de
mantenimiento, parar el motor, a menos que se
indique lo contrario. Si no se está familiarizado
con el mantenimiento del vehículo encomendar-
selo a un concesionario Yamaha.
U1C160.book Page 2 Wednesday, May 12, 2004 4:55 PM

8-3 1. Owner’s manual
2. Low-pressure tire gauge
1. Manuel du propriétaire
2. Manomètre basse pression pour pneus
1. Manual del propietario
2. Manómetro de baja presión
1. Owner’s tool kit
1. Trousse à outils du propriétaire
1. Equipo de herramientas del propietario
EBU00256
Owner’s manual and tool kit
You are recommended to put this owner’s manual
and low-pressure tire gauge in the vinyl bag and
always carry them in the storage box. Put the own-
er’s tool kit in the space under the seat. The ser-
vice information included in this manual is
intended to provide you, the owner, with the nec-
essary information for completing your own pre-
ventive maintenance and minor repairs. The tools
provided in the Owner’s tool kit are sufficient for
this purpose, except that a torque wrench is also
necessary to properly tighten nuts and bolts.NOTE:If you do not have a torque wrench available dur-
ing a service operation requiring one, take your
machine to a Yamaha dealer to check the torque
settings and adjust them as necessary.
U1C160.book Page 3 Wednesday, May 12, 2004 4:55 PM

8-4
FBU00256

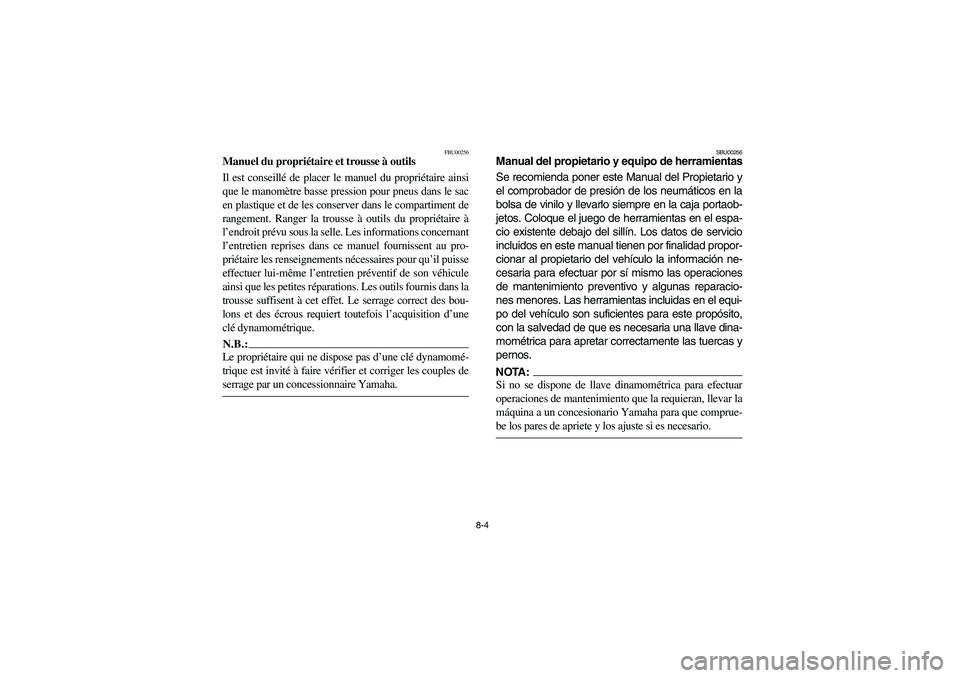

Manuel du propriétaire et trousse à outils
Il est conseillé de placer le manuel du propriétaire ainsi
que le manomètre basse pression pour pneus dans le sac
en plastique et de les conserver dans le compartiment de
rangement. Ranger la trousse à outils du propriétaire à
l’endroit prévu sous la selle. Les informations concernant
l’entretien reprises dans ce manuel fournissent au pro-
priétaire les renseignements nécessaires pour qu’il puisse
effectuer lui-même l’entretien préventif de son véhicule
ainsi que les petites réparations. Les outils fournis dans la
trousse suffisent à cet effet. Le serrage correct des bou-
lons et des écrous requiert toutefois l’acquisition d’une
clé dynamométrique.N.B.:_ Le propriétaire qui ne dispose pas d’une clé dynamomé-
trique est invité à faire vérifier et corriger les couples de
serrage par un concessionnaire Yamaha. _
SBU00256
Manual del propietario y equipo de herramientas
Se recomienda poner este Manual del Propietario y
el comprobador de presión de los neumáticos en la
bolsa de vinilo y llevarlo siempre en la caja portaob-
jetos. Coloque el juego de herramientas en el espa-
cio existente debajo del sillín. Los datos de servicio
incluidos en este manual tienen por finalidad propor-
cionar al propietario del vehículo la información ne-
cesaria para efectuar por sí mismo las operaciones
de mantenimiento preventivo y algunas reparacio-
nes menores. Las herramientas incluidas en el equi-
po del vehículo son suficientes para este propósito,
con la salvedad de que es necesaria una llave dina-
mométrica para apretar correctamente las tuercas y
pernos.NOTA:Si no se dispone de llave dinamométrica para efectuar
operaciones de mantenimiento que la requieran, llevar la
máquina a un concesionario Yamaha para que comprue-
be los pares de apriete y los ajuste si es necesario.
U1C160.book Page 4 Wednesday, May 12, 2004 4:55 PM

8-5
WARNING
Never modify this ATV through improper in-
stallation or use of accessories. Improper in-
stallation of accessories or modification of this
vehicle may cause changes in handling which
in some situations could lead to an accident.
All parts and accessories added to this vehicle
should be genuine Yamaha or equivalent com-
ponents designed for use on this ATV and
should be installed and used according to in-
structions. If you have questions, consult an
authorized Yamaha ATV dealer.
U1C160.book Page 5 Wednesday, May 12, 2004 4:55 PM

8-6

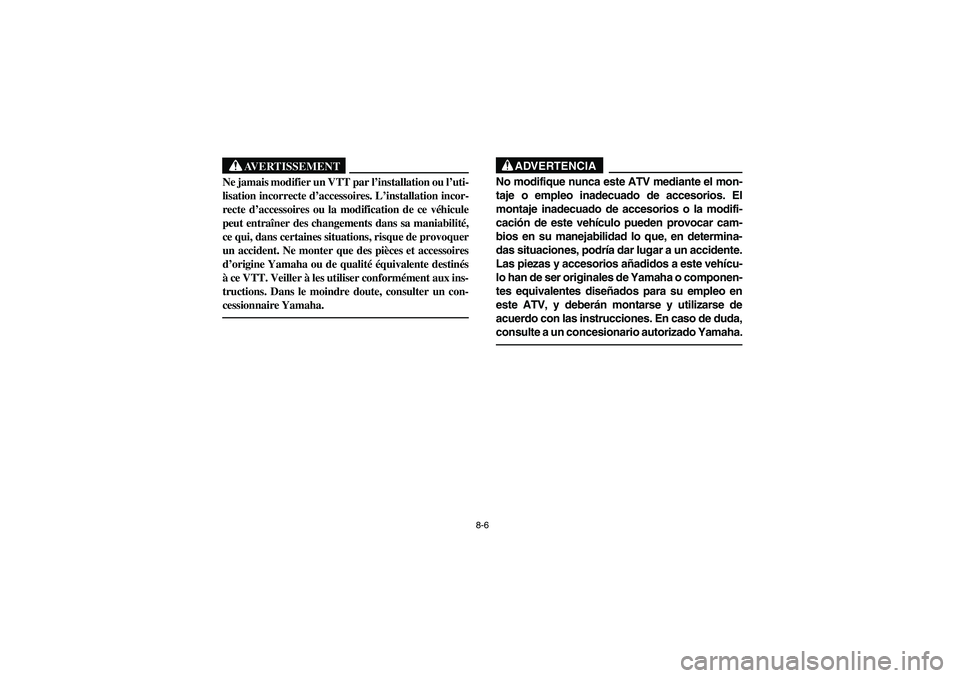

AVERTISSEMENT
_ Ne jamais modifier un VTT par l’installation ou l’uti-
lisation incorrecte d’accessoires. L’installation incor-
recte d’accessoires ou la modification de ce véhicule
peut entraîner des changements dans sa maniabilité,
ce qui, dans certaines situations, risque de provoquer
un accident. Ne monter que des pièces et accessoires
d’origine Yamaha ou de qualité équivalente destinés
à ce VTT. Veiller à les utiliser conformément aux ins-
tructions. Dans le moindre doute, consulter un con-
cessionnaire Yamaha. _
ADVERTENCIA
No modifique nunca este ATV mediante el mon-
taje o empleo inadecuado de accesorios. El
montaje inadecuado de accesorios o la modifi-
cación de este vehículo pueden provocar cam-
bios en su manejabilidad lo que, en determina-
das situaciones, podría dar lugar a un accidente.
Las piezas y accesorios añadidos a este vehícu-
lo han de ser originales de Yamaha o componen-
tes equivalentes diseñados para su empleo en
este ATV, y deberán montarse y utilizarse de
acuerdo con las instrucciones. En caso de duda,
consulte a un concesionario autorizado Yamaha.
U1C160.book Page 6 Wednesday, May 12, 2004 4:55 PM

8-7
EBU02621

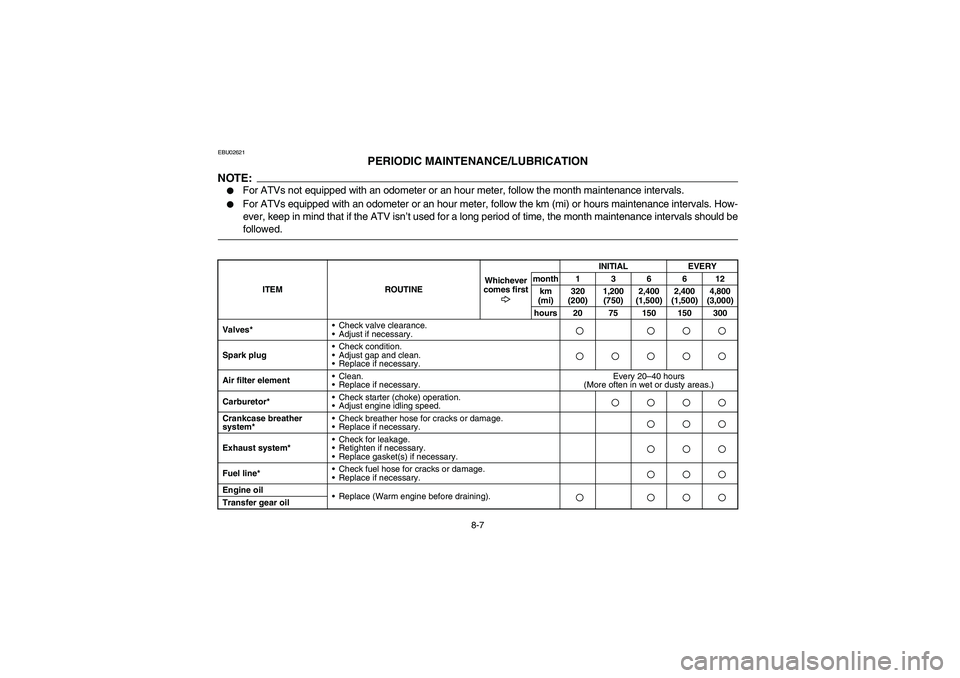

PERIODIC MAINTENANCE/LUBRICATION
NOTE:_

For ATVs not equipped with an odometer or an hour meter, follow the month maintenance intervals.


For ATVs equipped with an odometer or an hour meter, follow the km (mi) or hours maintenance intervals. How-
ever, keep in mind that if the ATV isn’t used for a long period of time, the month maintenance intervals should be
followed.
_
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
Valves*Check valve clearance.
Adjust if necessary.
Spark plugCheck condition.
Adjust gap and clean.
Replace if necessary.Air filter elementClean.
Replace if necessary.Every 20–40 hours
(More often in wet or dusty areas.)
Carburetor*Check starter (choke) operation.
Adjust engine idling speed.Crankcase breather
system*Check breather hose for cracks or damage.
Replace if necessary.Exhaust system*Check for leakage.
Retighten if necessary.
Replace gasket(s) if necessary.Fuel line*Check fuel hose for cracks or damage.
Replace if necessary.Engine oil
Replace (Warm engine before draining).Transfer gear oilU1C160.book Page 7 Wednesday, May 12, 2004 4:55 PM

8-8

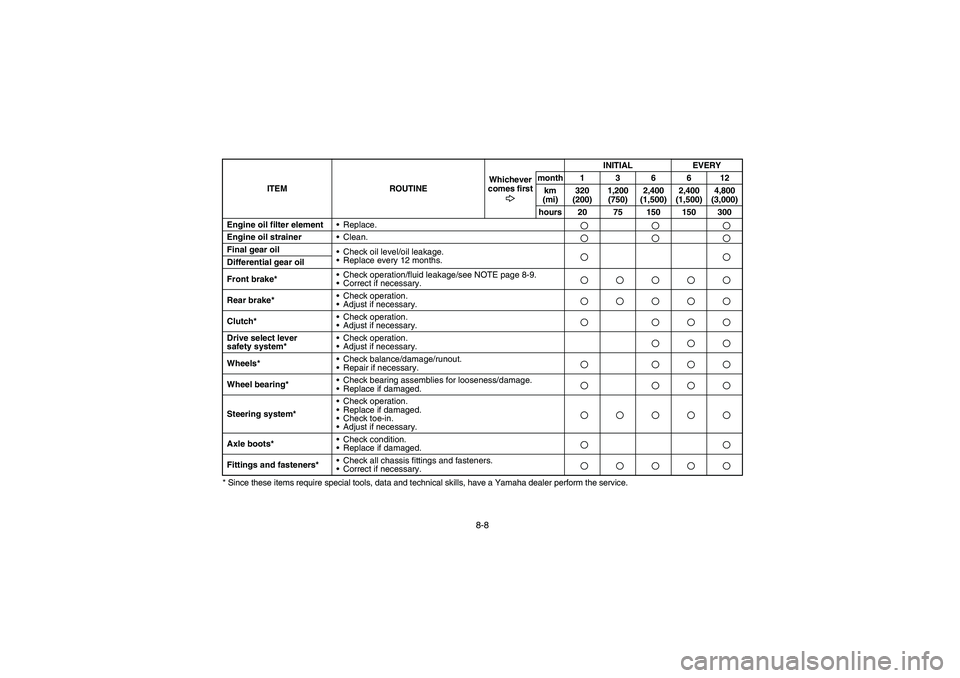

* Since these items require special tools, data and technical skills, have a Yamaha dealer perform the service.Engine oil filter element
Replace.Engine oil strainer
Clean.Final gear oil
Check oil level/oil leakage.
Replace every 12 months.Differential gear oil
Front brake*Check operation/fluid leakage/see NOTE page 8-9.
Correct if necessary.Rear brake*Check operation.
Adjust if necessary.Clutch*Check operation.
Adjust if necessary.Drive select lever
safety system*Check operation.
Adjust if necessary.Wheels*Check balance/damage/runout.
Repair if necessary.Wheel bearing*Check bearing assemblies for looseness/damage.
Replace if damaged.Steering system*Check operation.
Replace if damaged.
Check toe-in.
Adjust if necessary.Axle boots*Check condition.
Replace if damaged.Fittings and fasteners*Check all chassis fittings and fasteners.
Correct if necessary.
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
U1C160.book Page 8 Wednesday, May 12, 2004 4:55 PM

8-9
NOTE:

Recommended brake fluid: DOT 4


Brake fluid replacement:
When disassembling the master cylinder or caliper cylinder, replace the brake fluid. Normally check
the brake fluid level and add fluid as required.
On the inner parts of the master cylinder and caliper cylinder, replace the oil seals every two years.
Replace the brake hoses every four years, or if cracked or damaged.
