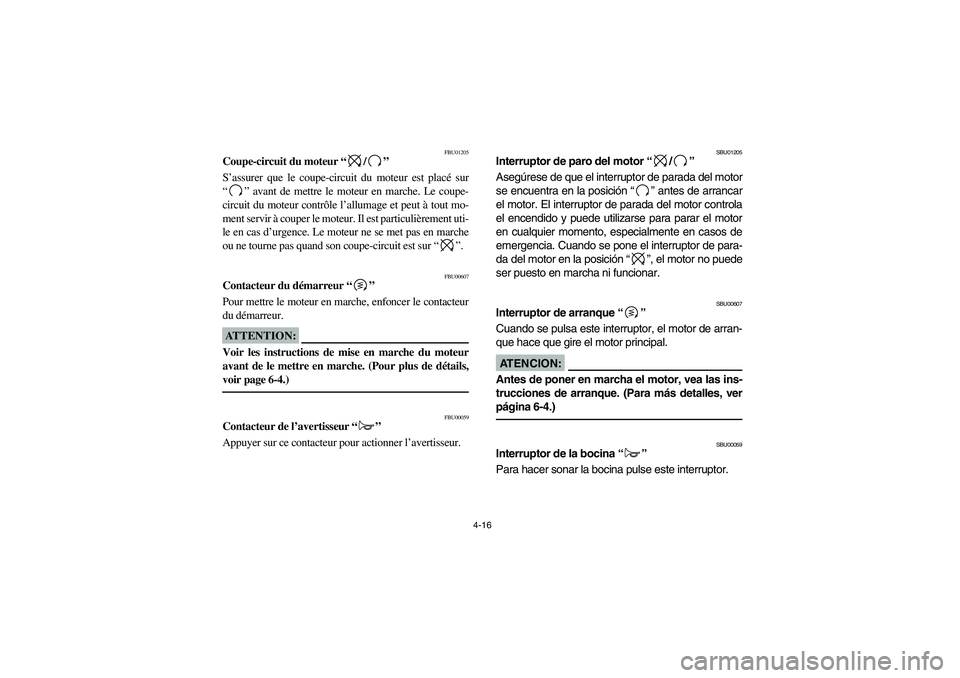

4-16
FBU01205
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU01205
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :_ Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.) _
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
U5UH61.book Page 16 Tuesday, April 20, 2004 10:10 AM

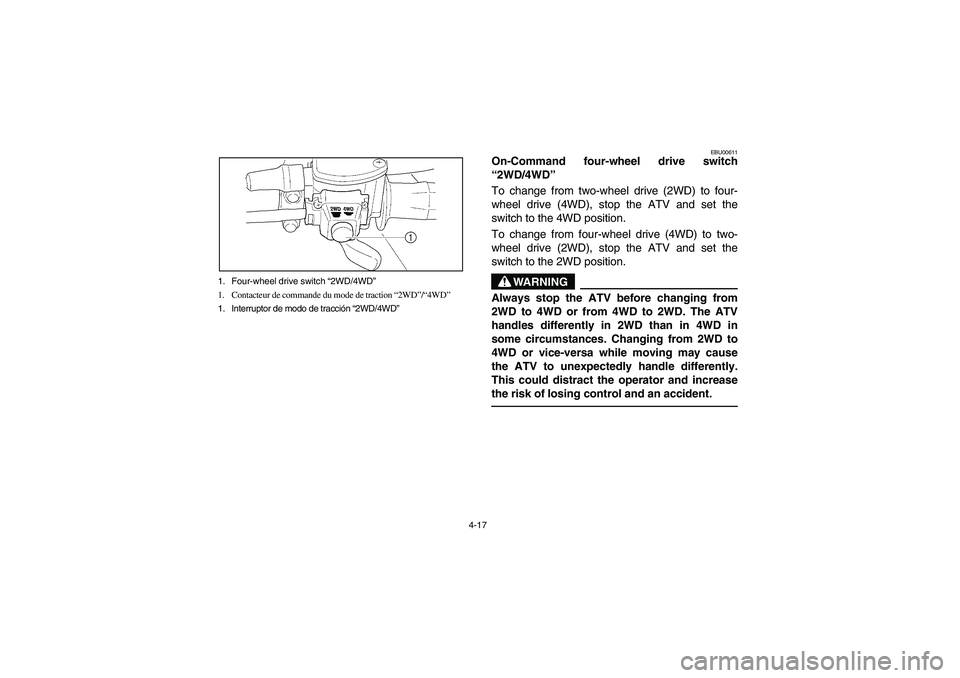

4-17 1. Four-wheel drive switch “2WD/4WD”
1. Contacteur de commande du mode de traction “2WD”/“4WD”
1. Interruptor de modo de tracción “2WD/4WD”
EBU00611
On-Command four-wheel drive switch
“2WD/4WD”
To change from two-wheel drive (2WD) to four-
wheel drive (4WD), stop the ATV and set the
switch to the 4WD position.
To change from four-wheel drive (4WD) to two-
wheel drive (2WD), stop the ATV and set the
switch to the 2WD position.
WARNING
_ Always stop the ATV before changing from
2WD to 4WD or from 4WD to 2WD. The ATV
handles differently in 2WD than in 4WD in
some circumstances. Changing from 2WD to
4WD or vice-versa while moving may cause
the ATV to unexpectedly handle differently.
This could distract the operator and increase
the risk of losing control and an accident. _
U5UH61.book Page 17 Tuesday, April 20, 2004 10:10 AM

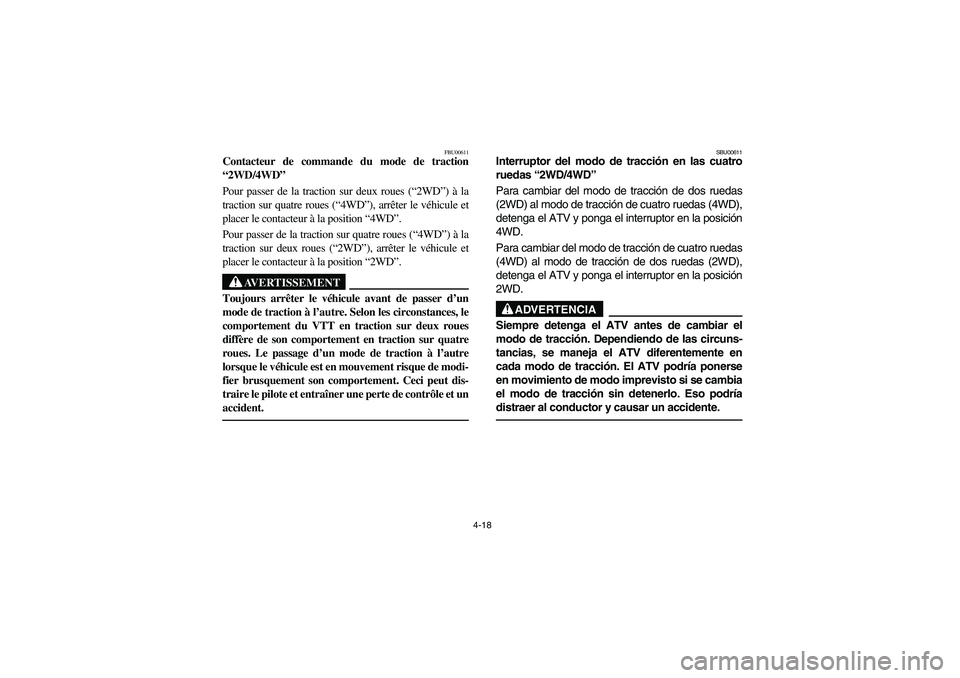

4-18
FBU00611
Contacteur de commande du mode de traction
“2WD/4WD”
Pour passer de la traction sur deux roues (“2WD”) à la
traction sur quatre roues (“4WD”), arrêter le véhicule et
placer le contacteur à la position “4WD”.
Pour passer de la traction sur quatre roues (“4WD”) à la
traction sur deux roues (“2WD”), arrêter le véhicule et
placer le contacteur à la position “2WD”.
AVERTISSEMENT
_ Toujours arrêter le véhicule avant de passer d’un
mode de traction à l’autre. Selon les circonstances, le
comportement du VTT en traction sur deux roues
diffère de son comportement en traction sur quatre
roues. Le passage d’un mode de traction à l’autre
lorsque le véhicule est en mouvement risque de modi-
fier brusquement son comportement. Ceci peut dis-
traire le pilote et entraîner une perte de contrôle et un
accident. _
SBU00611
Interruptor del modo de tracción en las cuatro
ruedas “2WD/4WD”
Para cambiar del modo de tracción de dos ruedas
(2WD) al modo de tracción de cuatro ruedas (4WD),
detenga el ATV y ponga el interruptor en la posición
4WD.
Para cambiar del modo de tracción de cuatro ruedas
(4WD) al modo de tracción de dos ruedas (2WD),
detenga el ATV y ponga el interruptor en la posición
2WD.
ADVERTENCIA
_ Siempre detenga el ATV antes de cambiar el
modo de tracción. Dependiendo de las circuns-
tancias, se maneja el ATV diferentemente en
cada modo de tracción. El ATV podría ponerse
en movimiento de modo imprevisto si se cambia
el modo de tracción sin detenerlo. Eso podría
distraer al conductor y causar un accidente. _
U5UH61.book Page 18 Tuesday, April 20, 2004 10:10 AM

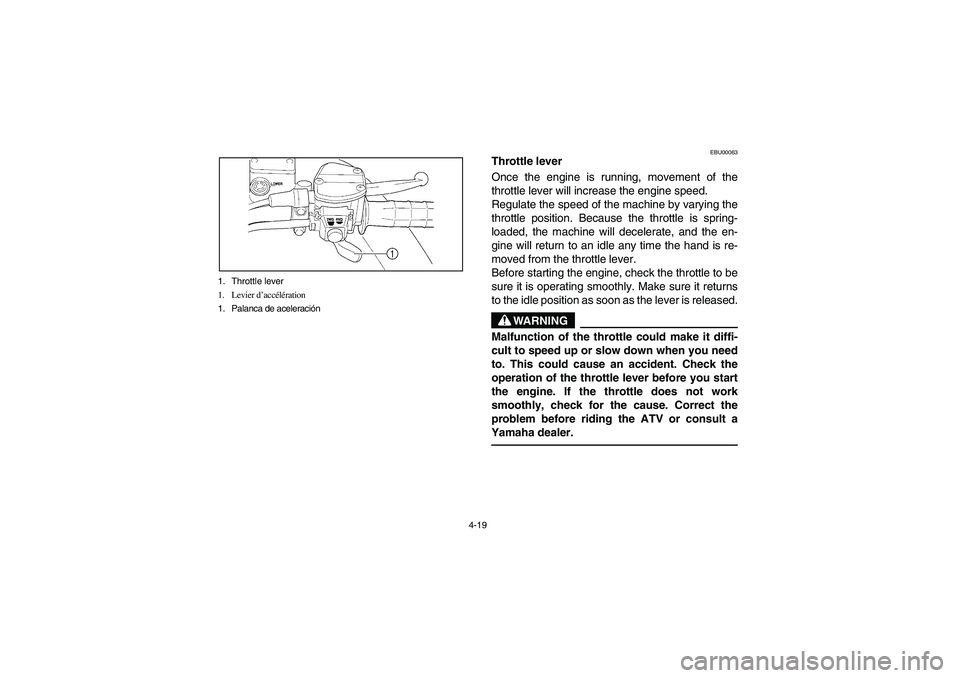

4-19 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
U5UH61.book Page 19 Tuesday, April 20, 2004 10:10 AM

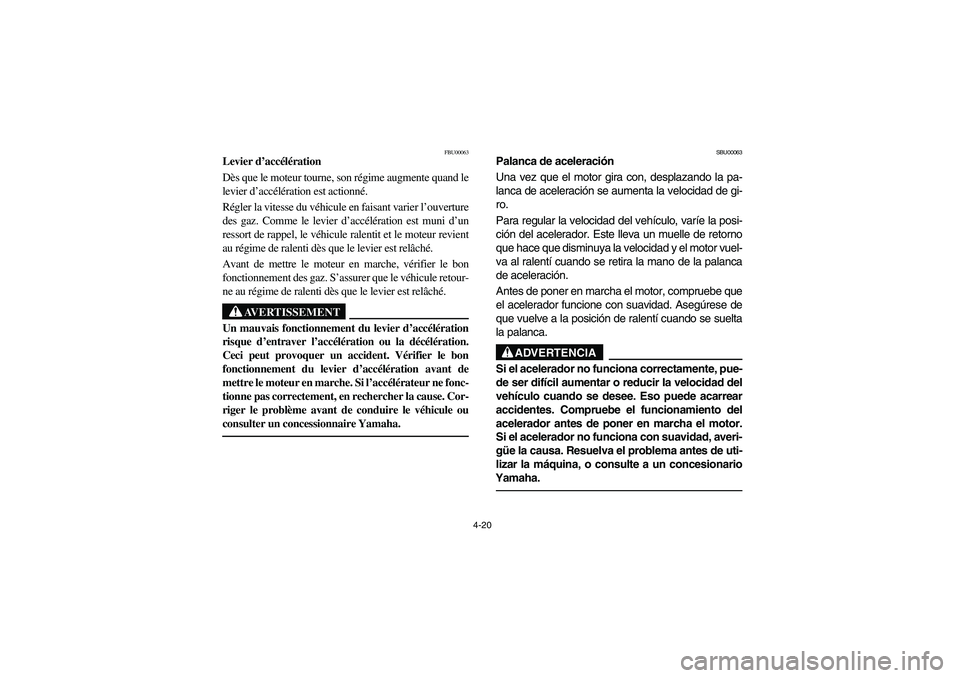

4-20
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
_ Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha. _
U5UH61.book Page 20 Tuesday, April 20, 2004 10:10 AM

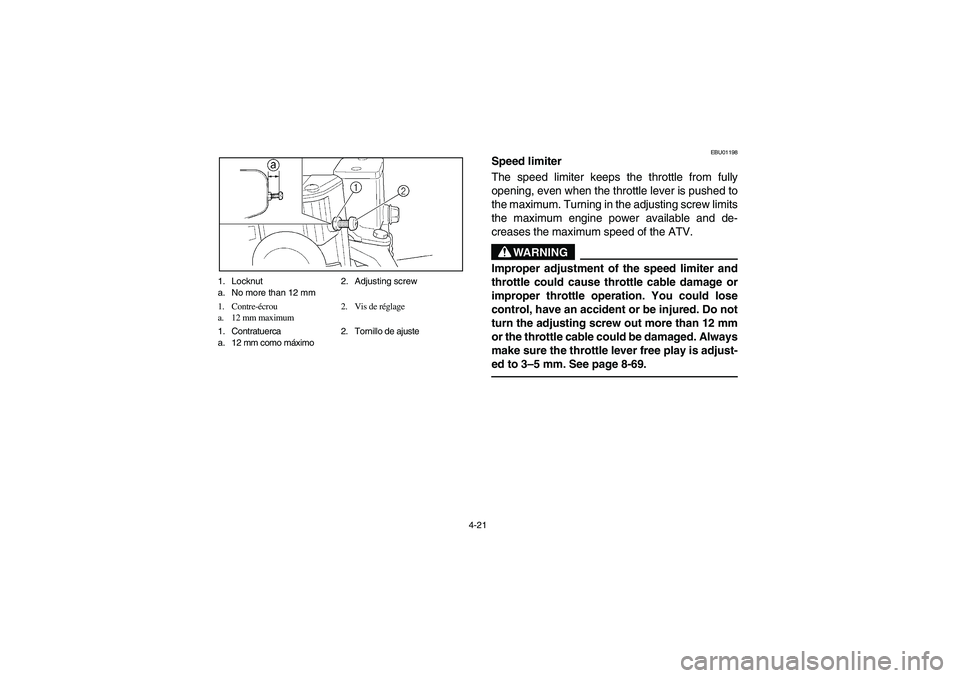

4-21 1. Locknut 2. Adjusting screw
a. No more than 12 mm
1. Contre-écrou 2. Vis de réglage
a. 12 mm maximum
1. Contratuerca 2. Tornillo de ajuste
a. 12 mm como máximo
EBU01198
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is pushed to
the maximum. Turning in the adjusting screw limits
the maximum engine power available and de-
creases the maximum speed of the ATV.
WARNING
_ Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do not
turn the adjusting screw out more than 12 mm
or the throttle cable could be damaged. Always
make sure the throttle lever free play is adjust-
ed to 3–5 mm. See page 8-69. _
U5UH61.book Page 21 Tuesday, April 20, 2004 10:10 AM

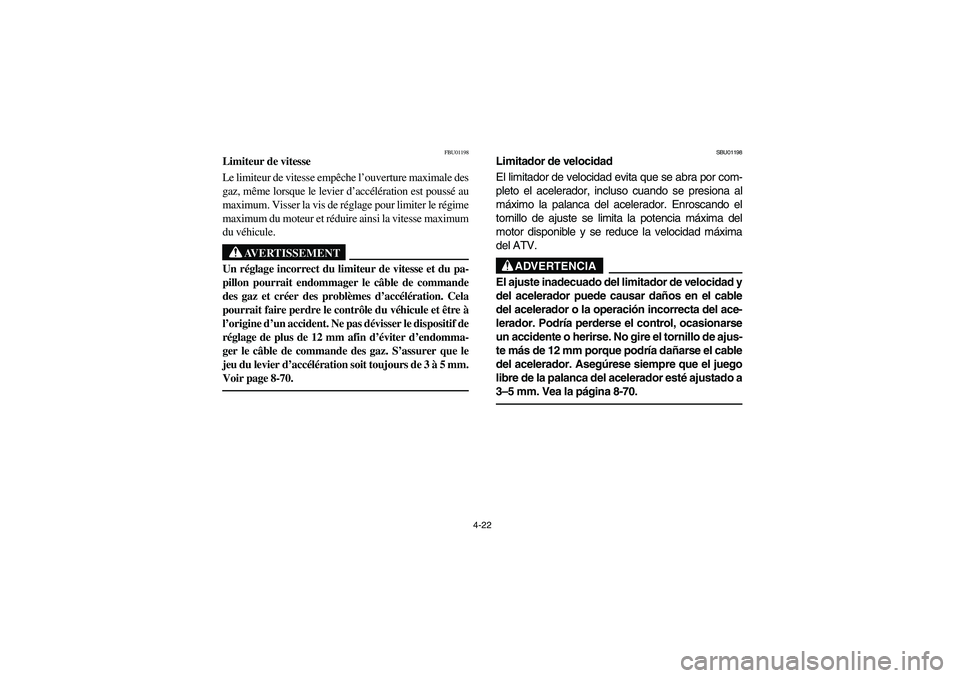

4-22
FBU01198
Limiteur de vitesse
Le limiteur de vitesse empêche l’ouverture maximale des
gaz, même lorsque le levier d’accélération est poussé au
maximum. Visser la vis de réglage pour limiter le régime
maximum du moteur et réduire ainsi la vitesse maximum
du véhicule.
AVERTISSEMENT
_ Un réglage incorrect du limiteur de vitesse et du pa-
pillon pourrait endommager le câble de commande
des gaz et créer des problèmes d’accélération. Cela
pourrait faire perdre le contrôle du véhicule et être à
l’origine d’un accident. Ne pas dévisser le dispositif de
réglage de plus de 12 mm afin d’éviter d’endomma-
ger le câble de commande des gaz. S’assurer que le
jeu du levier d’accélération soit toujours de 3 à 5 mm.
Voir page 8-70. _
SBU01198
Limitador de velocidad
El limitador de velocidad evita que se abra por com-
pleto el acelerador, incluso cuando se presiona al
máximo la palanca del acelerador. Enroscando el
tornillo de ajuste se limita la potencia máxima del
motor disponible y se reduce la velocidad máxima
del ATV.
ADVERTENCIA
_ El ajuste inadecuado del limitador de velocidad y
del acelerador puede causar daños en el cable
del acelerador o la operación incorrecta del ace-
lerador. Podría perderse el control, ocasionarse
un accidente o herirse. No gire el tornillo de ajus-
te más de 12 mm porque podría dañarse el cable
del acelerador. Asegúrese siempre que el juego
libre de la palanca del acelerador esté ajustado a
3–5 mm. Vea la página 8-70. _
U5UH61.book Page 22 Tuesday, April 20, 2004 10:10 AM

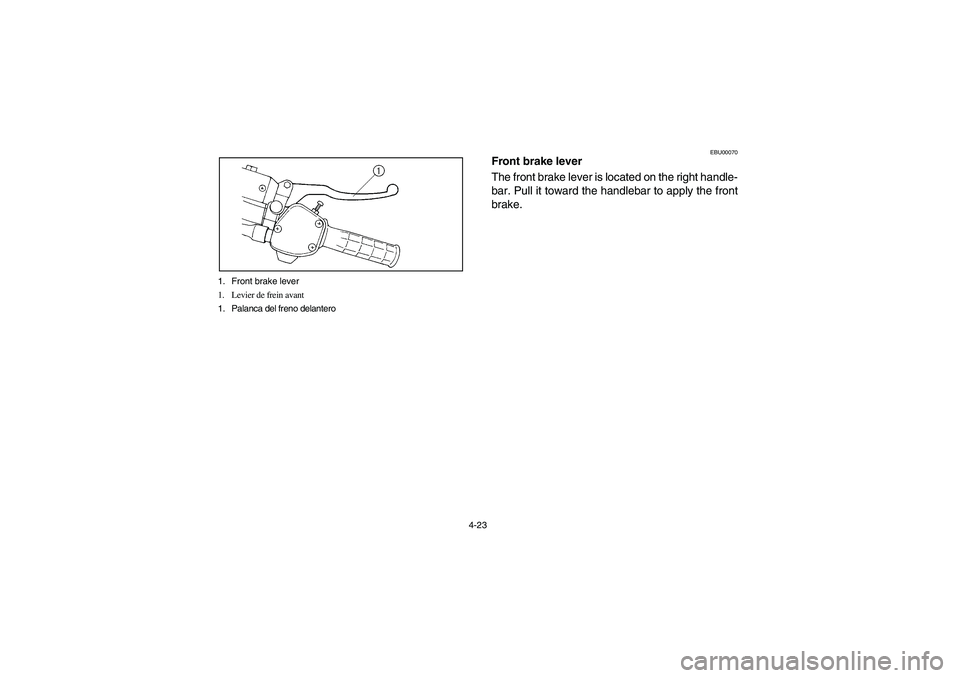

4-23 1. Front brake lever
1. Levier de frein avant
1. Palanca del freno delantero
EBU00070
Front brake lever
The front brake lever is located on the right handle-
bar. Pull it toward the handlebar to apply the front
brake.
U5UH61.book Page 23 Tuesday, April 20, 2004 10:10 AM

4-24
FBU00070
Levier de frein avant
Le levier de frein avant se trouve à la poignée droite. Le
serrer pour actionner le frein avant.
SBU00070
Palanca del freno delantero
La palanca del freno delantero se encuentra en el
manillar derecho. Apriétela contra el manillar para
aplicar el freno delantero.
U5UH61.book Page 24 Tuesday, April 20, 2004 10:10 AM

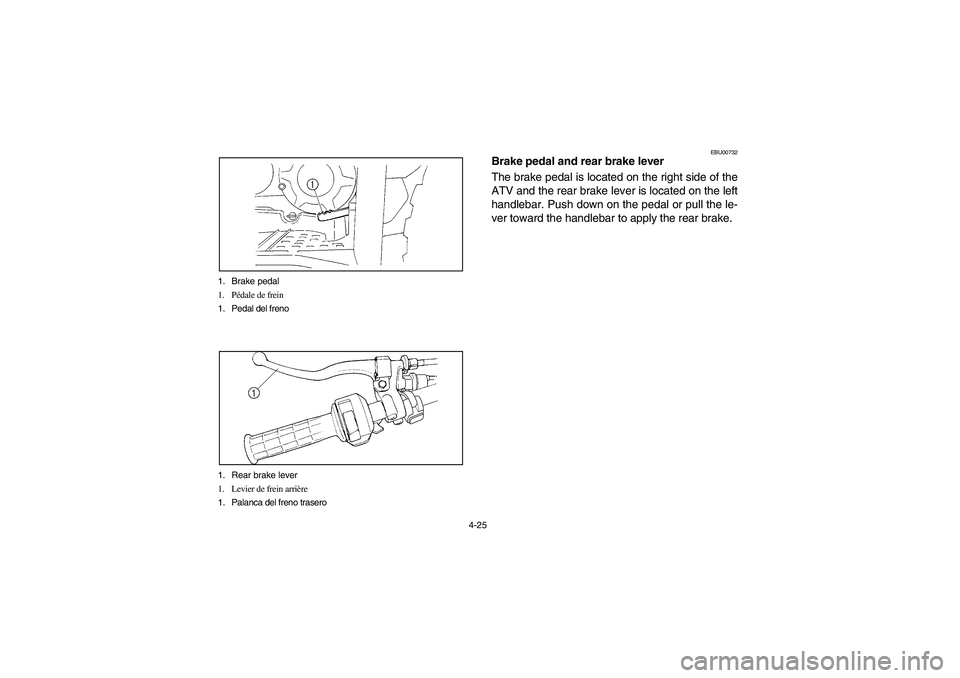

4-25 1. Brake pedal
1. Pédale de frein
1. Pedal del freno
1. Rear brake lever
1. Levier de frein arrière
1. Palanca del freno trasero
EBU00732
Brake pedal and rear brake lever
The brake pedal is located on the right side of the
ATV and the rear brake lever is located on the left
handlebar. Push down on the pedal or pull the le-
ver toward the handlebar to apply the rear brake.
