YAMAHA BRUIN 350 2WD 2005 Owners Manual

8-36

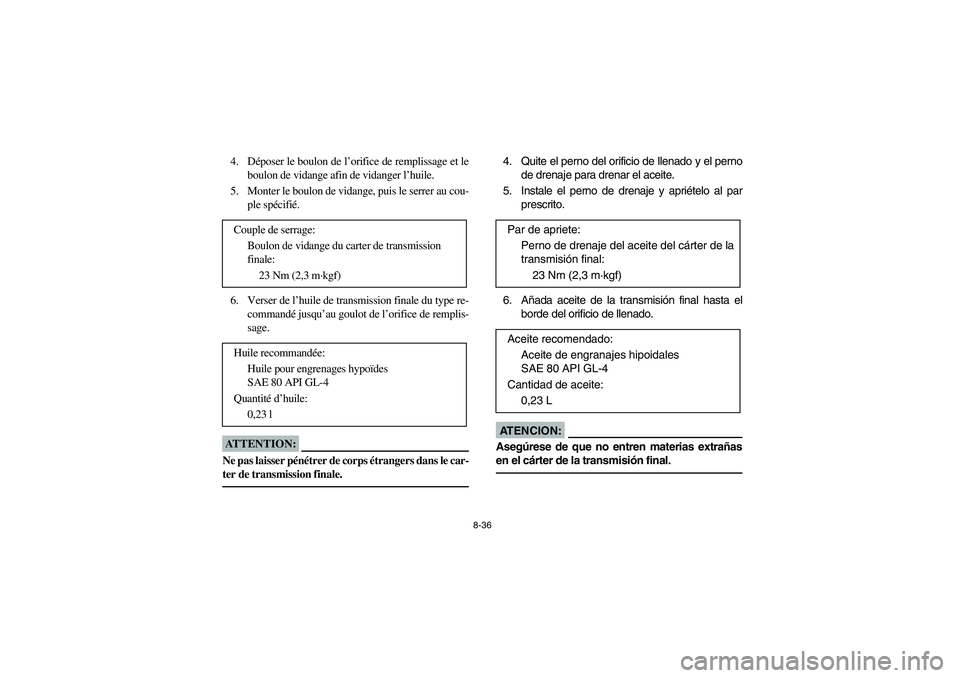

4. Déposer le boulon de l’orifice de remplissage et le
boulon de vidange afin de vidanger l’huile.
5. Monter le boulon de vidange, puis le serrer au cou-
ple spécifié.
6. Verser de l’huile de transmission finale du type re-
commandé jusqu’au goulot de l’orifice de remplis-
sage.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de transmission finale. _
Couple de serrage:
Boulon de vidange du carter de transmission
finale:
23 Nm (2,3 m·kgf)
Huile recommandée:
Huile pour engrenages hypoïdes
SAE 80 API GL-4
Quantité d’huile:
0,23 l
4. Quite el perno del orificio de llenado y el perno
de drenaje para drenar el aceite.
5. Instale el perno de drenaje y apriételo al par
prescrito.
6. Añada aceite de la transmisión final hasta el
borde del orificio de llenado.AT E N C I O N :_ Asegúrese de que no entren materias extrañas
en el cárter de la transmisión final. _
Par de apriete:
Perno de drenaje del aceite del cárter de la
transmisión final:
23 Nm (2,3 m·kgf)
Aceite recomendado:
Aceite de engranajes hipoidales
SAE 80 API GL-4
Cantidad de aceite:
0,23 L
E-8.fm Page 36 Wednesday, April 21, 2004 3:40 PM

8-37

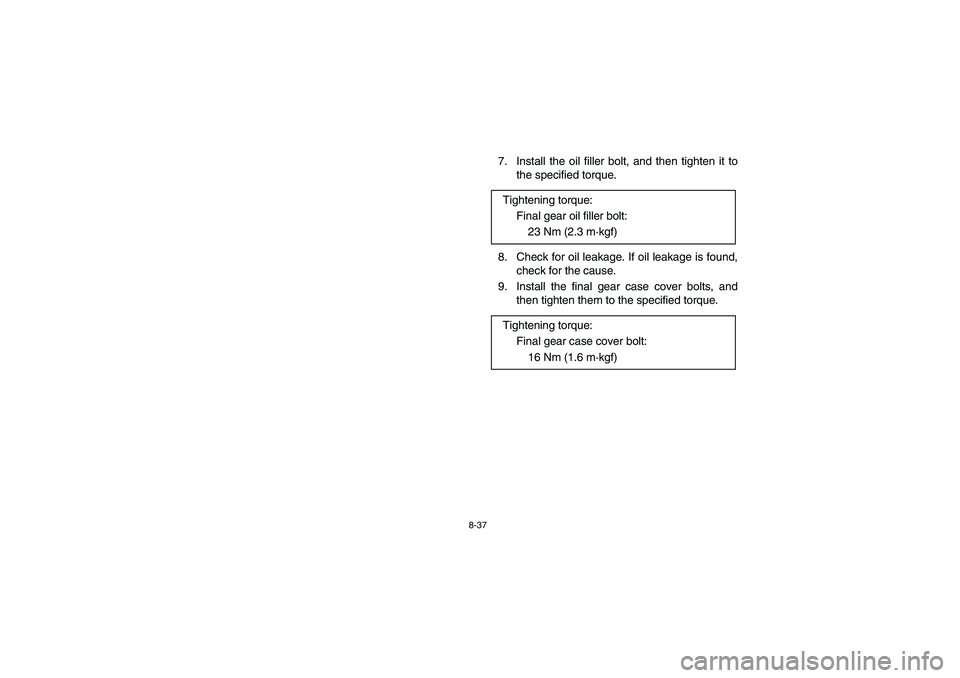

7. Install the oil filler bolt, and then tighten it to
the specified torque.
8. Check for oil leakage. If oil leakage is found,
check for the cause.
9. Install the final gear case cover bolts, and
then tighten them to the specified torque. Tightening torque:
Final gear oil filler bolt:
23 Nm (2.3 m·kgf)
Tightening torque:
Final gear case cover bolt:
16 Nm (1.6 m·kgf)
EE.book Page 37 Wednesday, April 21, 2004 8:59 AM

8-38

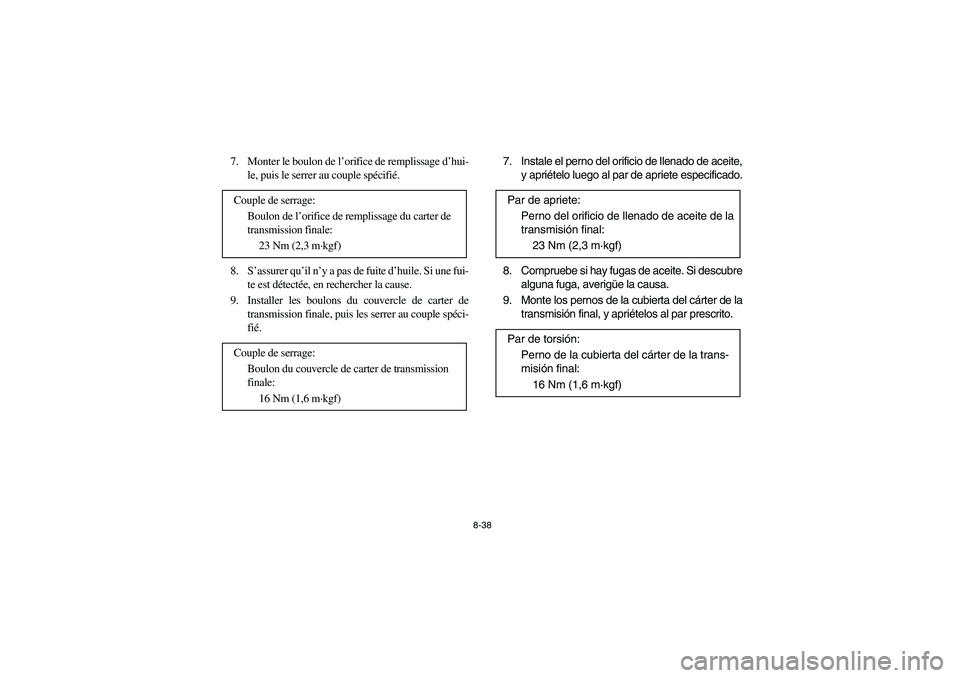

7. Monter le boulon de l’orifice de remplissage d’hui-
le, puis le serrer au couple spécifié.
8. S’assurer qu’il n’y a pas de fuite d’huile. Si une fui-
te est détectée, en rechercher la cause.
9. Installer les boulons du couvercle de carter de
transmission finale, puis les serrer au couple spéci-
fié. Couple de serrage:
Boulon de l’orifice de remplissage du carter de
transmission finale:
23 Nm (2,3 m·kgf)
Couple de serrage:
Boulon du couvercle de carter de transmission
finale:
16 Nm (1,6 m·kgf)
7. Instale el perno del orificio de llenado de aceite,
y apriételo luego al par de apriete especificado.
8. Compruebe si hay fugas de aceite. Si descubre
alguna fuga, averigüe la causa.
9. Monte los pernos de la cubierta del cárter de la
transmisión final, y apriételos al par prescrito. Par de apriete:
Perno del orificio de llenado de aceite de la
transmisión final:
23 Nm (2,3 m·kgf)
Par de torsión:
Perno de la cubierta del cárter de la trans-
misión final:
16 Nm (1,6 m·kgf)
EE.book Page 38 Wednesday, April 21, 2004 8:59 AM

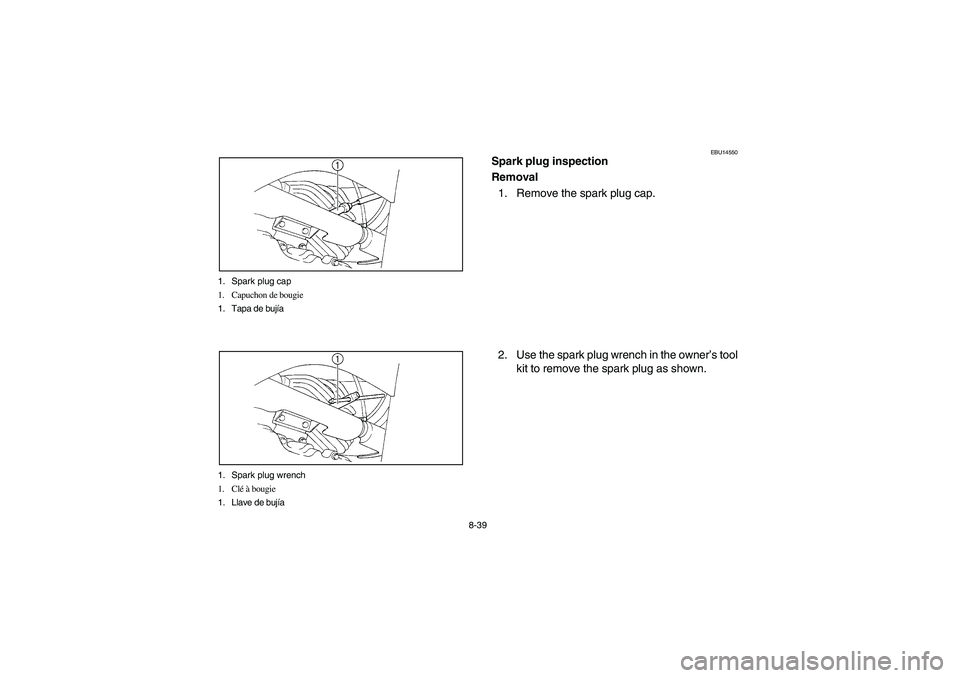

8-39 1. Spark plug cap
1. Capuchon de bougie
1. Tapa de bujía
1. Spark plug wrench
1. Clé à bougie
1. Llave de bujía
EBU14550
Spark plug inspection
Removal
1. Remove the spark plug cap.
2. Use the spark plug wrench in the owner’s tool
kit to remove the spark plug as shown.
EE.book Page 39 Wednesday, April 21, 2004 8:59 AM

8-40
FBU14550
Contrôle d’une bougie
Dépose
1. Déposer le capuchon de bougie.
2. Retirer la bougie à l’aide de la clé à bougie fournie
dans la trousse à outils en procédant comme illus-
tré.
SBU14550
Bujías
Extracción
1. Extraiga la tapa de la bujía.
2. Emplee la llave de bujías del juego de herra-
mientas del propietario para extraer la bujía
como se muestra.
EE.book Page 40 Wednesday, April 21, 2004 8:59 AM

8-41

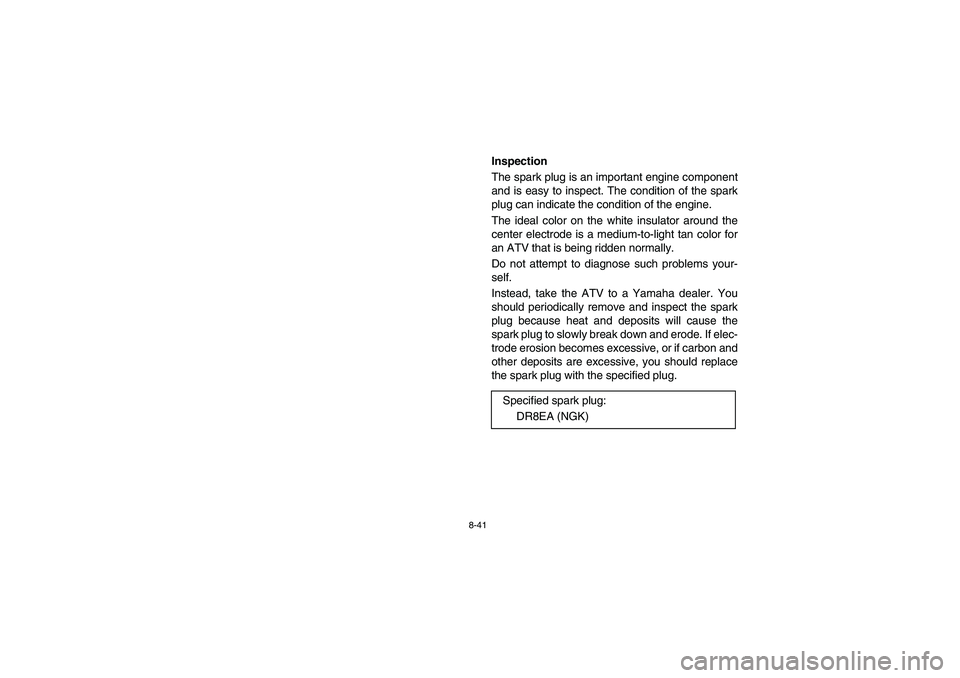

Inspection
The spark plug is an important engine component
and is easy to inspect. The condition of the spark
plug can indicate the condition of the engine.
The ideal color on the white insulator around the
center electrode is a medium-to-light tan color for
an ATV that is being ridden normally.
Do not attempt to diagnose such problems your-
self.
Instead, take the ATV to a Yamaha dealer. You
should periodically remove and inspect the spark
plug because heat and deposits will cause the
spark plug to slowly break down and erode. If elec-
trode erosion becomes excessive, or if carbon and
other deposits are excessive, you should replace
the spark plug with the specified plug.
Specified spark plug:
DR8EA (NGK)
EE.book Page 41 Wednesday, April 21, 2004 8:59 AM

8-42

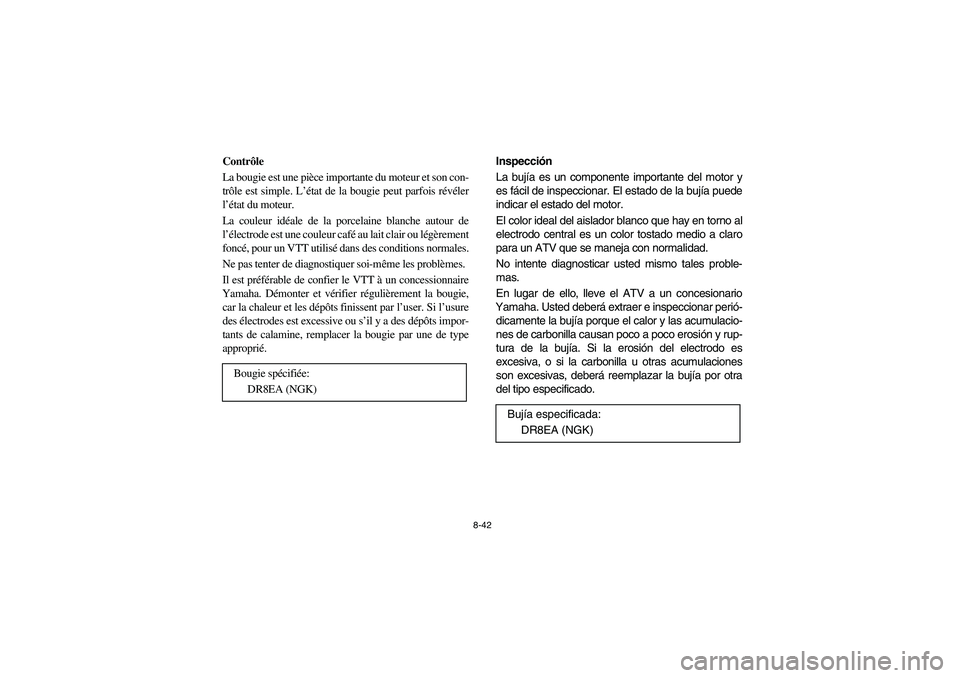

Contrôle
La bougie est une pièce importante du moteur et son con-
trôle est simple. L’état de la bougie peut parfois révéler
l’état du moteur.
La couleur idéale de la porcelaine blanche autour de
l’électrode est une couleur café au lait clair ou légèrement
foncé, pour un VTT utilisé dans des conditions normales.
Ne pas tenter de diagnostiquer soi-même les problèmes.
Il est préférable de confier le VTT à un concessionnaire
Yamaha. Démonter et vérifier régulièrement la bougie,
car la chaleur et les dépôts finissent par l’user. Si l’usure
des électrodes est excessive ou s’il y a des dépôts impor-
tants de calamine, remplacer la bougie par une de type
approprié.
Bougie spécifiée:
DR8EA (NGK)
Inspección
La bujía es un componente importante del motor y
es fácil de inspeccionar. El estado de la bujía puede
indicar el estado del motor.
El color ideal del aislador blanco que hay en torno al
electrodo central es un color tostado medio a claro
para un ATV que se maneja con normalidad.
No intente diagnosticar usted mismo tales proble-
mas.
En lugar de ello, lleve el ATV a un concesionario
Yamaha. Usted deberá extraer e inspeccionar perió-
dicamente la bujía porque el calor y las acumulacio-
nes de carbonilla causan poco a poco erosión y rup-
tura de la bujía. Si la erosión del electrodo es
excesiva, o si la carbonilla u otras acumulaciones
son excesivas, deberá reemplazar la bujía por otra
del tipo especificado.
Bujía especificada:
DR8EA (NGK)
EE.book Page 42 Wednesday, April 21, 2004 8:59 AM

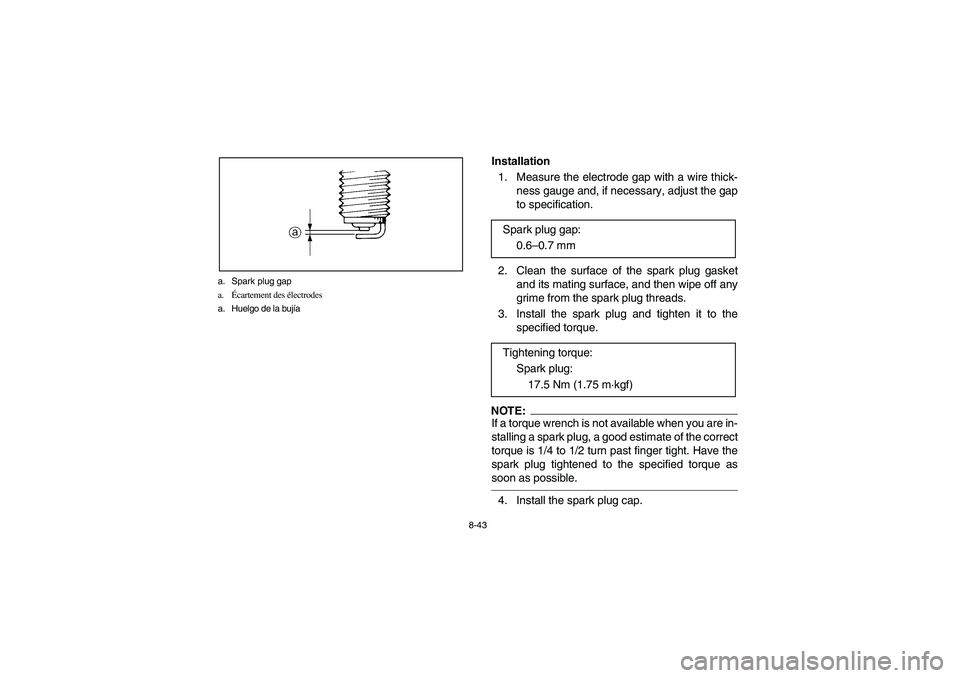

8-43 a. Spark plug gap
a.Écartement des électrodes
a. Huelgo de la bujía
Installation
1. Measure the electrode gap with a wire thick-
ness gauge and, if necessary, adjust the gap
to specification.
2. Clean the surface of the spark plug gasket
and its mating surface, and then wipe off any
grime from the spark plug threads.
3. Install the spark plug and tighten it to the
specified torque.NOTE:_ If a torque wrench is not available when you are in-
stalling a spark plug, a good estimate of the correct
torque is 1/4 to 1/2 turn past finger tight. Have the
spark plug tightened to the specified torque as
soon as possible. _4. Install the spark plug cap. Spark plug gap:
0.6–0.7 mm
Tightening torque:
Spark plug:
17.5 Nm (1.75 m·kgf)
EE.book Page 43 Wednesday, April 21, 2004 8:59 AM

8-44

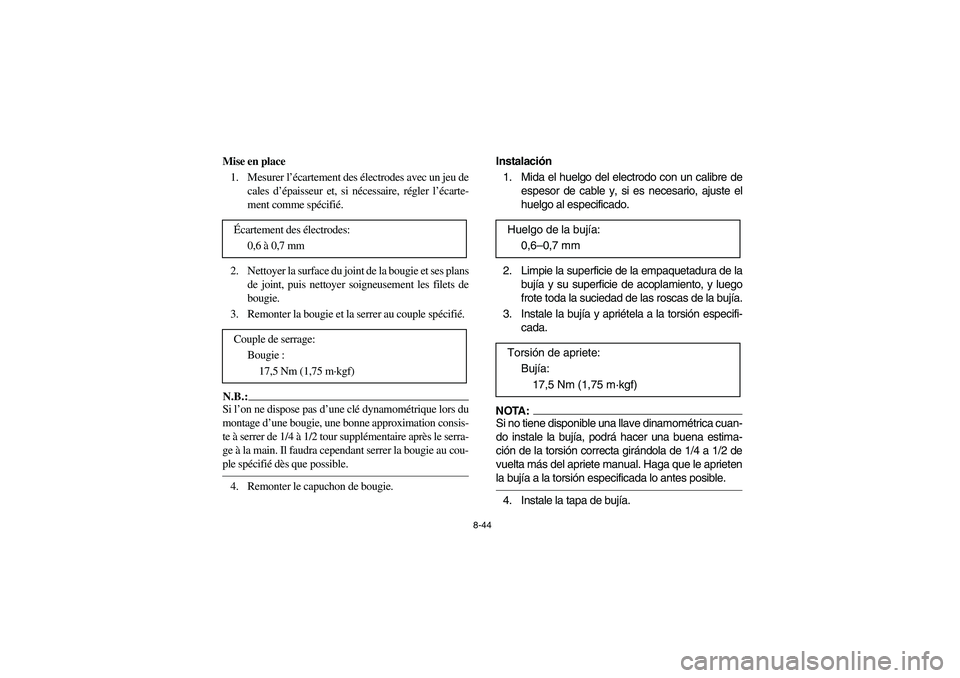

Mise en place
1. Mesurer l’écartement des électrodes avec un jeu de
cales d’épaisseur et, si nécessaire, régler l’écarte-
ment comme spécifié.
2. Nettoyer la surface du joint de la bougie et ses plans
de joint, puis nettoyer soigneusement les filets de
bougie.
3. Remonter la bougie et la serrer au couple spécifié.N.B.:_ Si l’on ne dispose pas d’une clé dynamométrique lors du
montage d’une bougie, une bonne approximation consis-
te à serrer de 1/4 à 1/2 tour supplémentaire après le serra-
ge à la main. Il faudra cependant serrer la bougie au cou-
ple spécifié dès que possible. _4. Remonter le capuchon de bougie. Écartement des électrodes:
0,6 à 0,7 mm
Couple de serrage:
Bougie :
17,5 Nm (1,75 m·kgf)
Instalación
1. Mida el huelgo del electrodo con un calibre de
espesor de cable y, si es necesario, ajuste el
huelgo al especificado.
2. Limpie la superficie de la empaquetadura de la
bujía y su superficie de acoplamiento, y luego
frote toda la suciedad de las roscas de la bujía.
3. Instale la bujía y apriétela a la torsión especifi-
cada.NOTA:_ Si no tiene disponible una llave dinamométrica cuan-
do instale la bujía, podrá hacer una buena estima-
ción de la torsión correcta girándola de 1/4 a 1/2 de
vuelta más del apriete manual. Haga que le aprieten
la bujía a la torsión especificada lo antes posible. _4. Instale la tapa de bujía. Huelgo de la bujía:
0,6–0,7 mm
Torsión de apriete:
Bujía:
17,5 Nm (1,75 m·kgf)
EE.book Page 44 Wednesday, April 21, 2004 8:59 AM

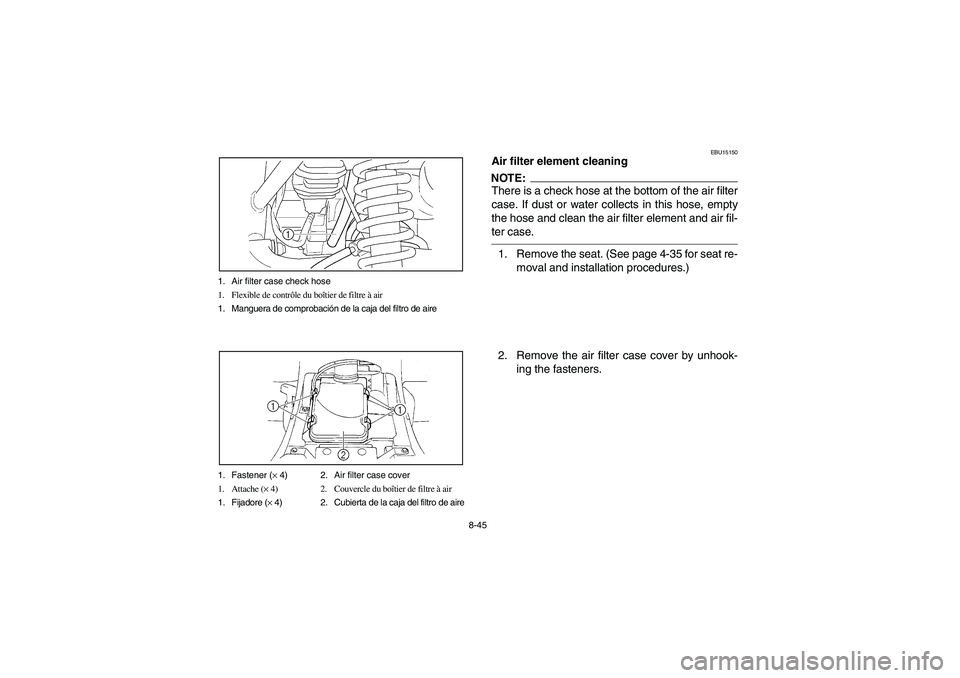

8-45 1. Air filter case check hose
1. Flexible de contrôle du boîtier de filtre à air
1. Manguera de comprobación de la caja del filtro de aire
1. Fastener (× 4) 2. Air filter case cover
1. Attache (× 4) 2. Couvercle du boîtier de filtre à air
1. Fijadore (× 4) 2. Cubierta de la caja del filtro de aire
EBU15150
Air filter element cleaningNOTE:_ There is a check hose at the bottom of the air filter
case. If dust or water collects in this hose, empty
the hose and clean the air filter element and air fil-
ter case. _1. Remove the seat. (See page 4-35 for seat re-
moval and installation procedures.)
2. Remove the air filter case cover by unhook-
ing the fasteners.
EE.book Page 45 Wednesday, April 21, 2004 8:59 AM
