YAMAHA BRUIN 350 2WD 2006 Notices Demploi (in French)

8-96
FBU07454*
Remplacement d’un fusible
1. Le fusible principal et la boîte à fusibles se trouvent
sous la selle.
2. Si un fusible est grillé, couper le contact ainsi que le
contacteur du circuit concerné. Monter ensuite un
fusible neuf de l’ampérage spécifié. Mettre le con-
tact. Si le fusible grille immédiatement, consulter
un concessionnaire Yamaha.
SBU07454*
Reemplazo de fusibles
1. El fusible principal y la caja de fusibles están si-
tuados debajo del asiento.
2. Si se funde un fusible, desconecte el interruptor
principal y el interruptor del circuito en cuestión.
Luego, instale un fusible nuevo del amperaje
especificado. Conecte el interruptor principal.
Si el fusible se vuelve a fundir inmediatamente,
consulte a un concesionario Yamaha.
EE.book Page 96 Friday, April 1, 2005 9:57 AM

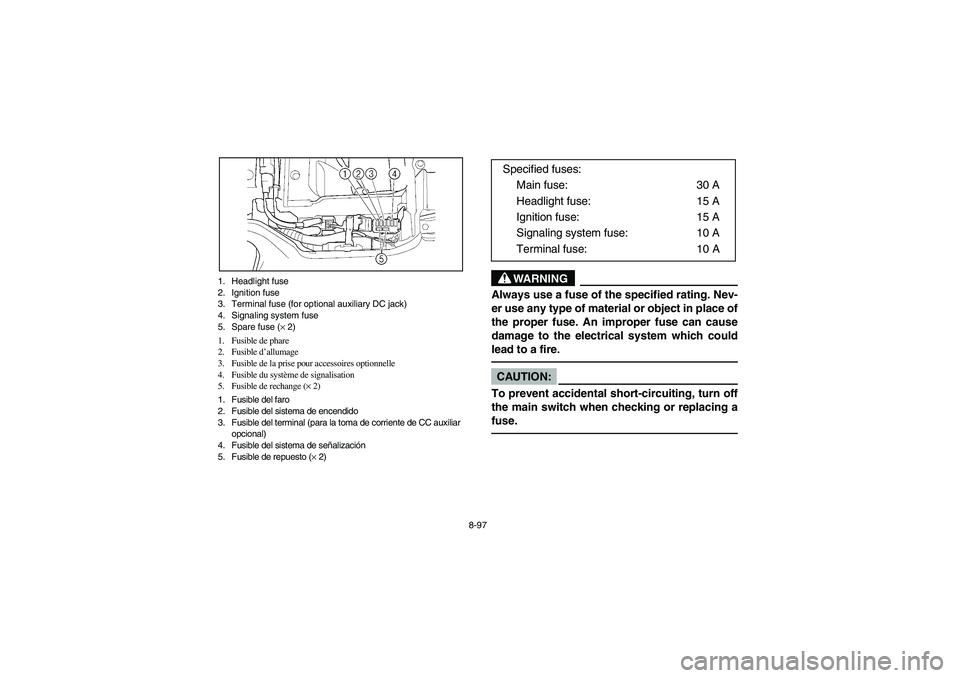

8-97 1. Headlight fuse
2. Ignition fuse
3. Terminal fuse (for optional auxiliary DC jack)
4. Signaling system fuse
5. Spare fuse (× 2)
1. Fusible de phare
2. Fusible d’allumage
3. Fusible de la prise pour accessoires optionnelle
4. Fusible du système de signalisation
5. Fusible de rechange (× 2)
1. Fusible del faro
2. Fusible del sistema de encendido
3. Fusible del terminal (para la toma de corriente de CC auxiliar
opcional)
4. Fusible del sistema de señalización
5. Fusible de repuesto (× 2)
WARNING
_ Always use a fuse of the specified rating. Nev-
er use any type of material or object in place of
the proper fuse. An improper fuse can cause
damage to the electrical system which could
lead to a fire. _CAUTION:_ To prevent accidental short-circuiting, turn off
the main switch when checking or replacing a
fuse. _
Specified fuses:
Main fuse: 30 A
Headlight fuse: 15 A
Ignition fuse: 15 A
Signaling system fuse: 10 A
Terminal fuse: 10 A
EE.book Page 97 Friday, April 1, 2005 9:57 AM

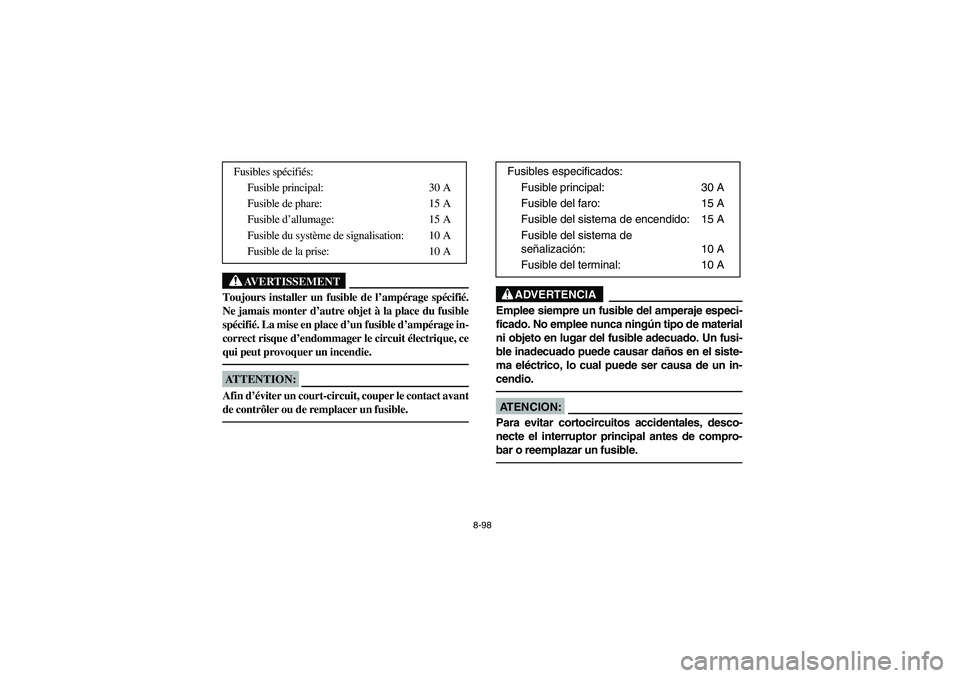

8-98
AVERTISSEMENT
_ Toujours installer un fusible de l’ampérage spécifié.
Ne jamais monter d’autre objet à la place du fusible
spécifié. La mise en place d’un fusible d’ampérage in-
correct risque d’endommager le circuit électrique, ce
qui peut provoquer un incendie. _ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
Fusibles spécifiés:
Fusible principal: 30 A
Fusible de phare: 15 A
Fusible d’allumage: 15 A
Fusible du système de signalisation: 10 A
Fusible de la prise: 10 A
ADVERTENCIA
_ Emplee siempre un fusible del amperaje especi-
ficado. No emplee nunca ningún tipo de material
ni objeto en lugar del fusible adecuado. Un fusi-
ble inadecuado puede causar daños en el siste-
ma eléctrico, lo cual puede ser causa de un in-
cendio. _AT E N C I O N :_ Para evitar cortocircuitos accidentales, desco-
necte el interruptor principal antes de compro-
bar o reemplazar un fusible. _
Fusibles especificados:
Fusible principal: 30 A
Fusible del faro: 15 A
Fusible del sistema de encendido: 15 A
Fusible del sistema de
señalización: 10 A
Fusible del terminal: 10 A
EE.book Page 98 Friday, April 1, 2005 9:57 AM

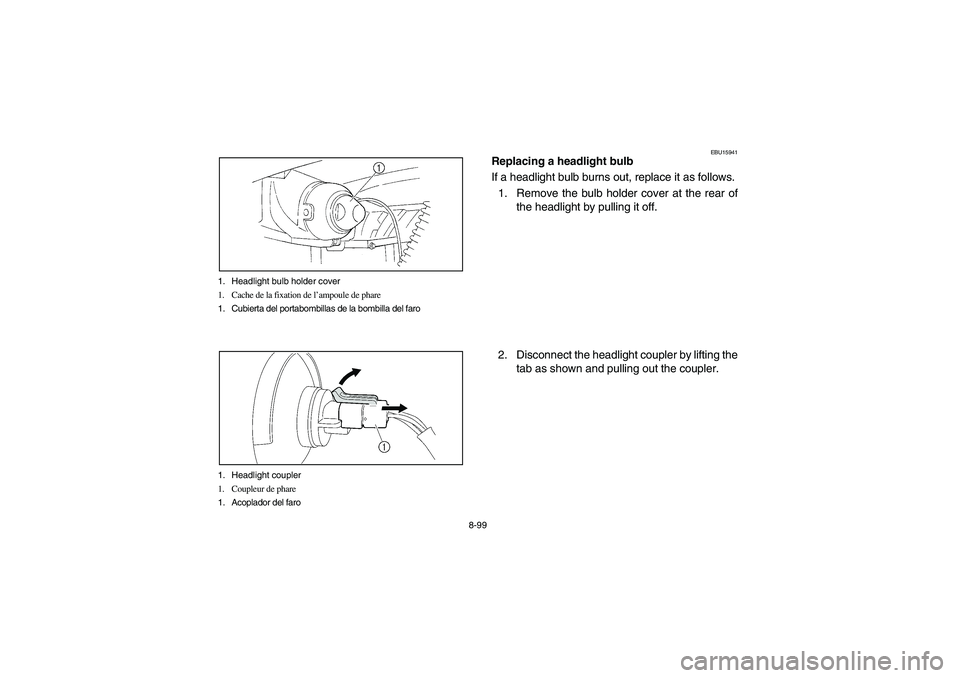

8-99 1. Headlight bulb holder cover
1. Cache de la fixation de l’ampoule de phare
1. Cubierta del portabombillas de la bombilla del faro
1. Headlight coupler
1. Coupleur de phare
1. Acoplador del faro
EBU15941
Replacing a headlight bulb
If a headlight bulb burns out, replace it as follows.
1. Remove the bulb holder cover at the rear of
the headlight by pulling it off.
2. Disconnect the headlight coupler by lifting the
tab as shown and pulling out the coupler.
EE.book Page 99 Friday, April 1, 2005 9:57 AM

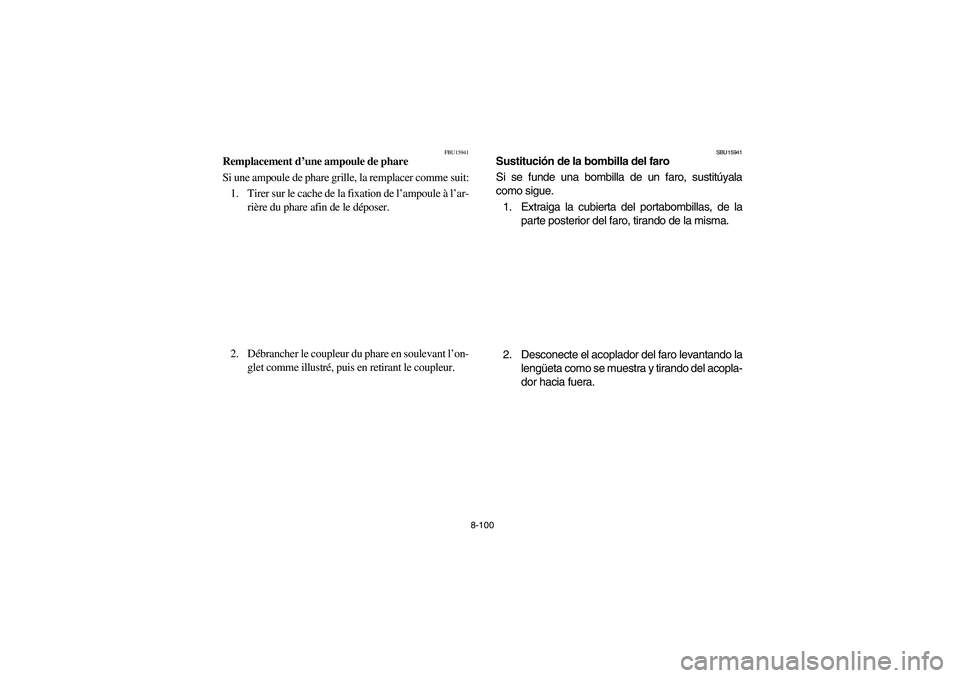

8-100
FBU15941
Remplacement d’une ampoule de phare
Si une ampoule de phare grille, la remplacer comme suit:
1. Tirer sur le cache de la fixation de l’ampoule à l’ar-
rière du phare afin de le déposer.
2. Débrancher le coupleur du phare en soulevant l’on-
glet comme illustré, puis en retirant le coupleur.
SBU15941
Sustitución de la bombilla del faro
Si se funde una bombilla de un faro, sustitúyala
como sigue.
1. Extraiga la cubierta del portabombillas, de la
parte posterior del faro, tirando de la misma.
2. Desconecte el acoplador del faro levantando la
lengüeta como se muestra y tirando del acopla-
dor hacia fuera.
EE.book Page 100 Friday, April 1, 2005 9:57 AM

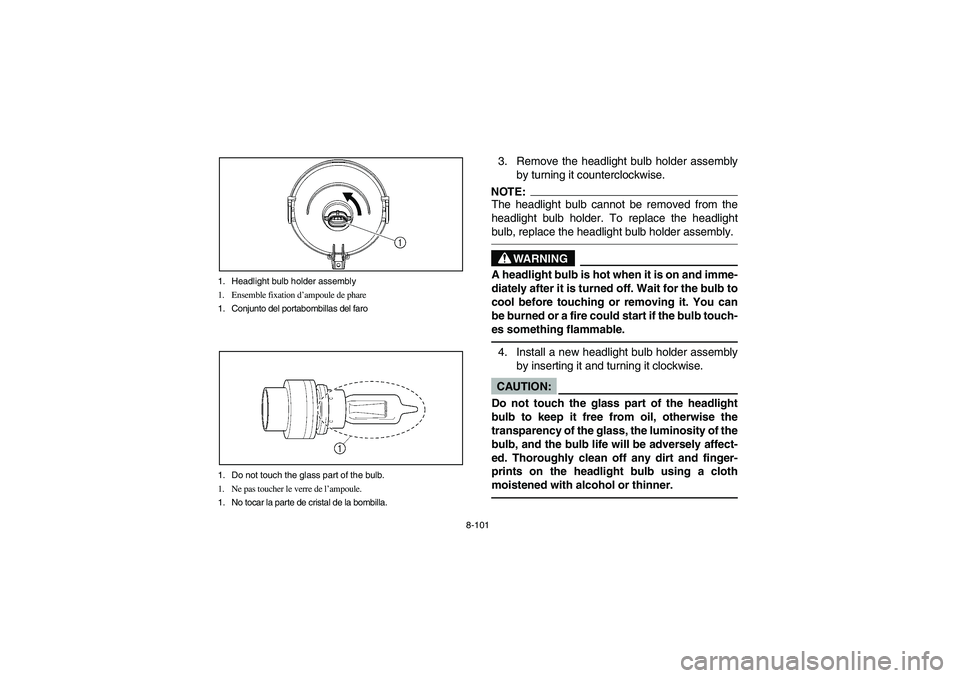

8-101 1. Headlight bulb holder assembly
1. Ensemble fixation d’ampoule de phare
1. Conjunto del portabombillas del faro
1. Do not touch the glass part of the bulb.
1. Ne pas toucher le verre de l’ampoule.
1. No tocar la parte de cristal de la bombilla.
3. Remove the headlight bulb holder assembly
by turning it counterclockwise.NOTE:_ The headlight bulb cannot be removed from the
headlight bulb holder. To replace the headlight
bulb, replace the headlight bulb holder assembly. _
WARNING
_ A headlight bulb is hot when it is on and imme-
diately after it is turned off. Wait for the bulb to
cool before touching or removing it. You can
be burned or a fire could start if the bulb touch-
es something flammable. _4. Install a new headlight bulb holder assembly
by inserting it and turning it clockwise.CAUTION:_ Do not touch the glass part of the headlight
bulb to keep it free from oil, otherwise the
transparency of the glass, the luminosity of the
bulb, and the bulb life will be adversely affect-
ed. Thoroughly clean off any dirt and finger-
prints on the headlight bulb using a cloth
moistened with alcohol or thinner. _
EE.book Page 101 Friday, April 1, 2005 9:57 AM

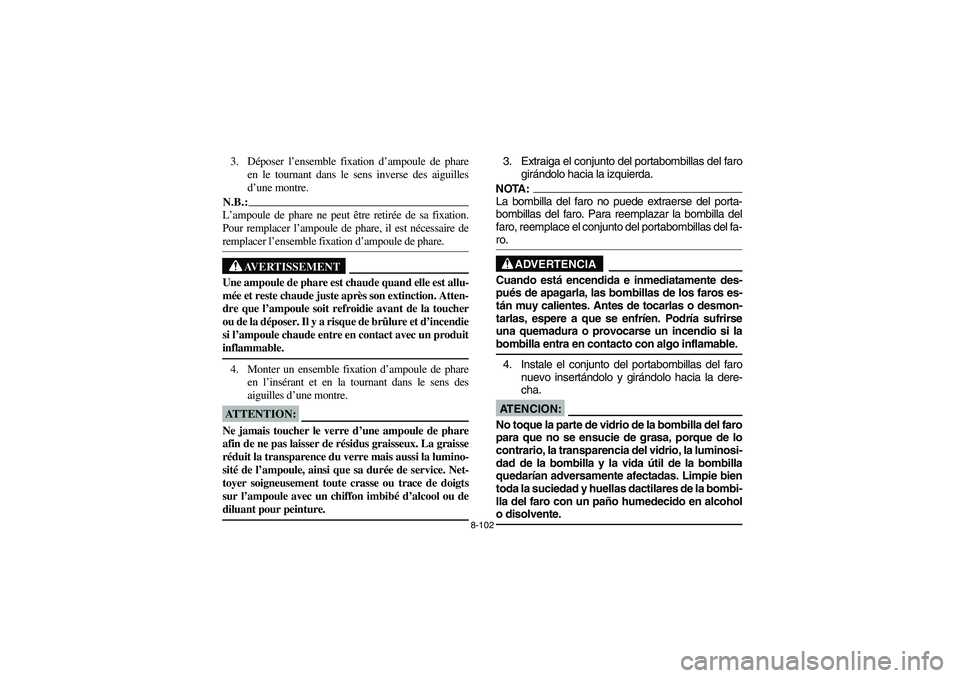

8-102
3. Déposer l’ensemble fixation d’ampoule de phare
en le tournant dans le sens inverse des aiguilles
d’une montre.N.B.:_ L’ampoule de phare ne peut être retirée de sa fixation.
Pour remplacer l’ampoule de phare, il est nécessaire de
remplacer l’ensemble fixation d’ampoule de phare. _
AVERTISSEMENT
_ Une ampoule de phare est chaude quand elle est allu-
mée et reste chaude juste après son extinction. Atten-
dre que l’ampoule soit refroidie avant de la toucher
ou de la déposer. Il y a risque de brûlure et d’incendie
si l’ampoule chaude entre en contact avec un produit
inflammable. _4. Monter un ensemble fixation d’ampoule de phare
en l’insérant et en la tournant dans le sens des
aiguilles d’une montre.ATTENTION:_ Ne jamais toucher le verre d’une ampoule de phare
afin de ne pas laisser de résidus graisseux. La graisse
réduit la transparence du verre mais aussi la lumino-
sité de l’ampoule, ainsi que sa durée de service. Net-
toyer soigneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcool ou de
diluant pour peinture. _
3. Extraiga el conjunto del portabombillas del faro
girándolo hacia la izquierda.NOTA:_ La bombilla del faro no puede extraerse del porta-
bombillas del faro. Para reemplazar la bombilla del
faro, reemplace el conjunto del portabombillas del fa-
ro. _
ADVERTENCIA
_ Cuando está encendida e inmediatamente des-
pués de apagarla, las bombillas de los faros es-
tán muy calientes. Antes de tocarlas o desmon-
tarlas, espere a que se enfríen. Podría sufrirse
una quemadura o provocarse un incendio si la
bombilla entra en contacto con algo inflamable. _4. Instale el conjunto del portabombillas del faro
nuevo insertándolo y girándolo hacia la dere-
cha.AT E N C I O N :_ No toque la parte de vidrio de la bombilla del faro
para que no se ensucie de grasa, porque de lo
contrario, la transparencia del vidrio, la luminosi-
dad de la bombilla y la vida útil de la bombilla
quedarían adversamente afectadas. Limpie bien
toda la suciedad y huellas dactilares de la bombi-
lla del faro con un paño humedecido en alcohol
o disolvente. _
EE.book Page 102 Friday, April 1, 2005 9:57 AM

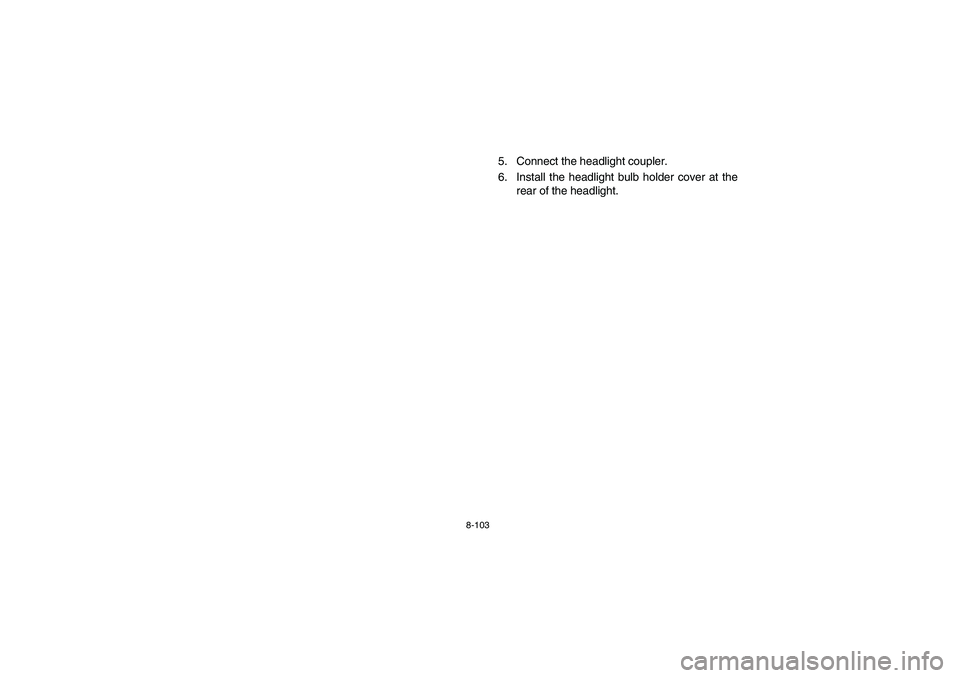

8-103
5. Connect the headlight coupler.
6. Install the headlight bulb holder cover at the
rear of the headlight.
EE.book Page 103 Friday, April 1, 2005 9:57 AM

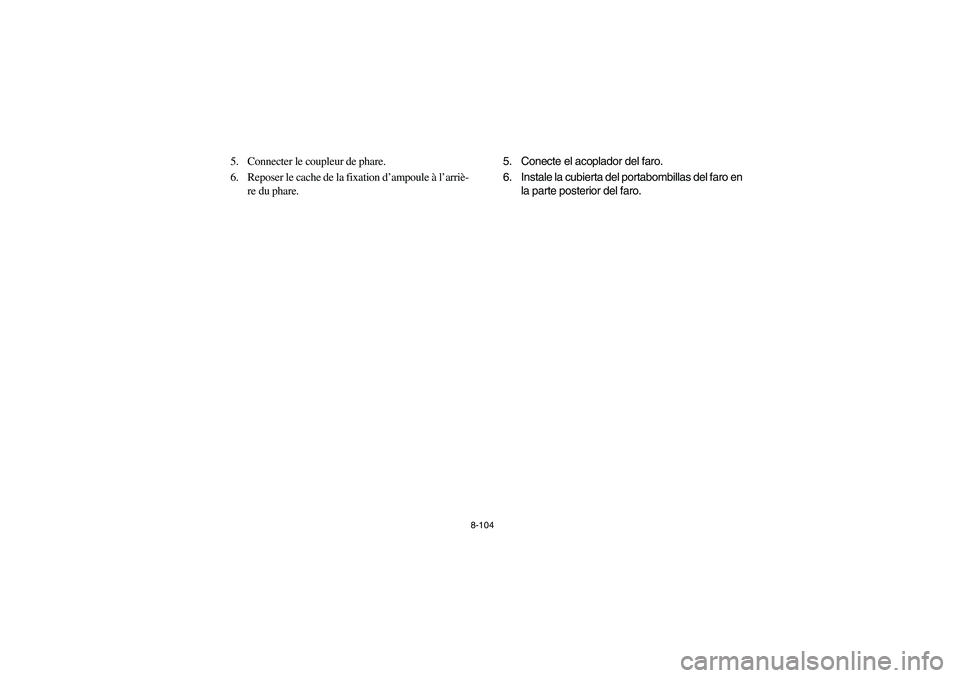

8-104
5. Connecter le coupleur de phare.
6. Reposer le cache de la fixation d’ampoule à l’arriè-
re du phare. 5. Conecte el acoplador del faro.
6. Instale la cubierta del portabombillas del faro en
la parte posterior del faro.
EE.book Page 104 Friday, April 1, 2005 9:57 AM

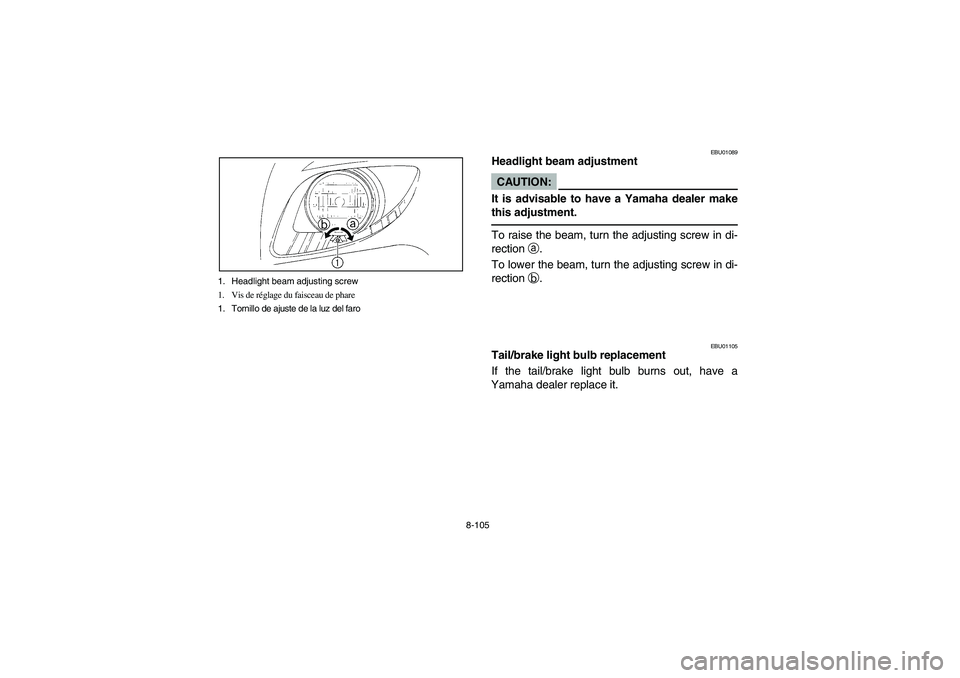

8-105 1. Headlight beam adjusting screw
1. Vis de réglage du faisceau de phare
1. Tornillo de ajuste de la luz del faro
EBU01089
Headlight beam adjustmentCAUTION:_ It is advisable to have a Yamaha dealer make
this adjustment. _To raise the beam, turn the adjusting screw in di-
rection
a.
To lower the beam, turn the adjusting screw in di-
rection
b.
EBU01105
Tail/brake light bulb replacement
If the tail/brake light bulb burns out, have a
Yamaha dealer replace it.
EE.book Page 105 Friday, April 1, 2005 9:57 AM
