YAMAHA BRUIN 350 2WD 2006 Owners Manual

8-106
FBU01089

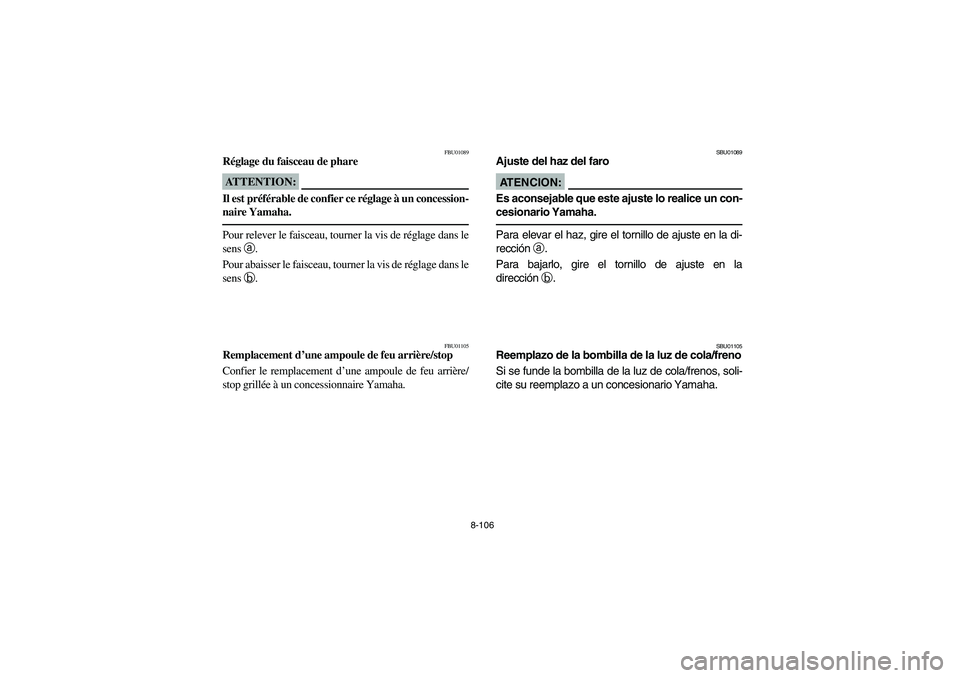

Réglage du faisceau de phareATTENTION:_ Il est préférable de confier ce réglage à un concession-
naire Yamaha. _Pour relever le faisceau, tourner la vis de réglage dans le
sens a
.
Pour abaisser le faisceau, tourner la vis de réglage dans le
sens b
.
FBU01105
Remplacement d’une ampoule de feu arrière/stop
Confier le remplacement d’une ampoule de feu arrière/
stop grillée à un concessionnaire Yamaha.
SBU01089
Ajuste del haz del faroAT E N C I O N :_ Es aconsejable que este ajuste lo realice un con-
cesionario Yamaha. _Para elevar el haz, gire el tornillo de ajuste en la di-
rección
a.
Para bajarlo, gire el tornillo de ajuste en la
dirección
b.
SBU01105
Reemplazo de la bombilla de la luz de cola/freno
Si se funde la bombilla de la luz de cola/frenos, soli-
cite su reemplazo a un concesionario Yamaha.
EE.book Page 106 Friday, April 1, 2005 9:57 AM

8-107
EBU00413

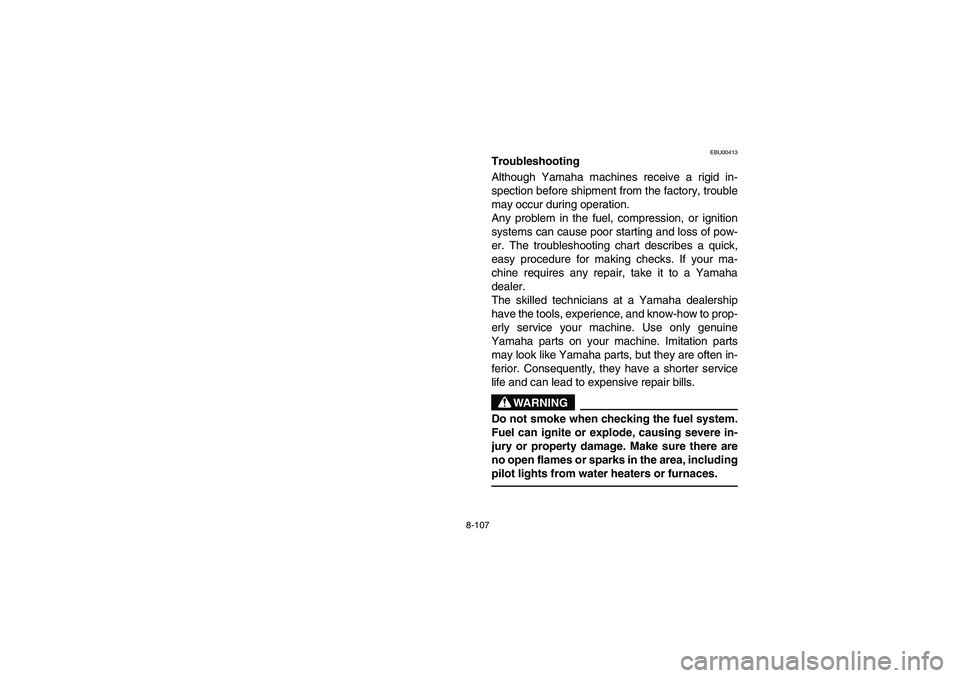

Troubleshooting
Although Yamaha machines receive a rigid in-
spection before shipment from the factory, trouble
may occur during operation.
Any problem in the fuel, compression, or ignition
systems can cause poor starting and loss of pow-
er. The troubleshooting chart describes a quick,
easy procedure for making checks. If your ma-
chine requires any repair, take it to a Yamaha
dealer.
The skilled technicians at a Yamaha dealership
have the tools, experience, and know-how to prop-
erly service your machine. Use only genuine
Yamaha parts on your machine. Imitation parts
may look like Yamaha parts, but they are often in-
ferior. Consequently, they have a shorter service
life and can lead to expensive repair bills.
WARNING
Do not smoke when checking the fuel system.
Fuel can ignite or explode, causing severe in-
jury or property damage. Make sure there are
no open flames or sparks in the area, including
pilot lights from water heaters or furnaces.
EE.book Page 107 Friday, April 1, 2005 9:57 AM

8-108
FBU00413
Dépannage
Bien que les véhicules Yamaha subissent une inspection
rigoureuse au départ de l’usine, une panne peut toujours
survenir.
Un problème dans les systèmes d’alimentation, de com-
pression et d’allumage peut rendre les démarrages diffici-
les ou entraîner une perte de puissance. Le tableau de dé-
pannage permet un contrôle rapide et aisé de ces
systèmes. Si une réparation s’avère nécessaire, confier le
véhicule à un concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en effet des
connaissances, du savoir-faire et des outils requis pour
effectuer ce type de réparation. Lors de remplacements
de pièces, n’utiliser que des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peuvent sembler identi-
ques mais, elles sont souvent de moindre qualité. Par
conséquent, leur durée de vie risque d’être plus courte, ce
qui pourrait endommager le véhicule et occasionner des
réparations très coûteuses.
AVERTISSEMENT
_ Ne pas fumer lors du contrôle du système d’alimenta-
tion. Le carburant pourrait s’enflammer ou exploser
et causer des blessures graves ou des dégâts matériels
importants. S’assurer qu’il n’y a ni flammes ni étin-
celles à proximité du véhicule, y compris les veilleuses
de chauffe-eau ou de chaudières. _
SBU00413
Localización de averías
Aunque las máquinas Yamaha son sometidas a ri-
gurosas inspecciones antes de salir de fábrica, pue-
den surgir fallos durante su funcionamiento.
Cualquier problema que se presente en los sistemas
de alimentación, comprensión o encendido, puede
dar lugar a dificultades de arranque y pérdidas de
potencia. En el diagrama de localización de averías
se describe un procedimiento fácil y rápido para
efectuar comprobaciones. Si la máquina necesita re-
paración, llevarla a un concesionario Yamaha.
Los técnicos cualificados de los concesionarios
Yamaha disponen de las herramientas, experiencia
y conocimientos necesarios para reparar correcta-
mente la máquina. Usar exclusivamente recambios
originales Yamaha en la máquina. Las imitaciones
parecen iguales pero con frecuencia son inferiores,
por lo que tienen una vida útil más corta y pueden
dar lugar a costosas reparaciones.
ADVERTENCIA
_ No fumar mientras se comprueba el sistema de
alimentación de combustible. El combustible
puede arder o explotar y causar graves lesiones
y daños materiales. Asegurarse de que no haya
llamas ni chispas en las proximidades, incluyen-
do la llama piloto de un calentador de agua o de
un horno. _
EE.book Page 108 Friday, April 1, 2005 9:57 AM

8-109
EBU04400Troubleshooting chart1. Fuel
Check if there is fuel
in the fuel tank.There is fuel.Turn the fuel cock
lever to “OFF”.No fuel.Fuel cock is
clogged.
Clean the
fuel cock. Some fuel.Turn the fuel cock
lever to “RES”.Restart the engine.
No fuel.Supply fuel.
2. Compression
Use the electric
starter to see if
there is compression.There is compression.
Compression normal.
No compression.Ask a Yamaha dealer to
inspect.
3. Ignition
Remove the
spark plug and
check the electrodes.WetWipe clean with dry cloth.
DryAttach spark plug cap and
ground to chassis.Use the
electric starter.Spark is good.Ignition system is
normal.
Spark is weak.
Adjust the spark plug gap
or replace the spark plug. No spark.
Ask a Yamaha dealer to
inspect. 4. Battery
Use the electric starter.Engine turns over
quickly.Battery is good.
Engine turns over
slowly.Check the battery lead connections,
and charge the battery if necessary.Check the
fuel flow.
Turn the fuel cock
lever to “ON”.
Remove the fuel hose
from the fuel cock.
EE.book Page 109 Friday, April 1, 2005 9:57 AM

8-110

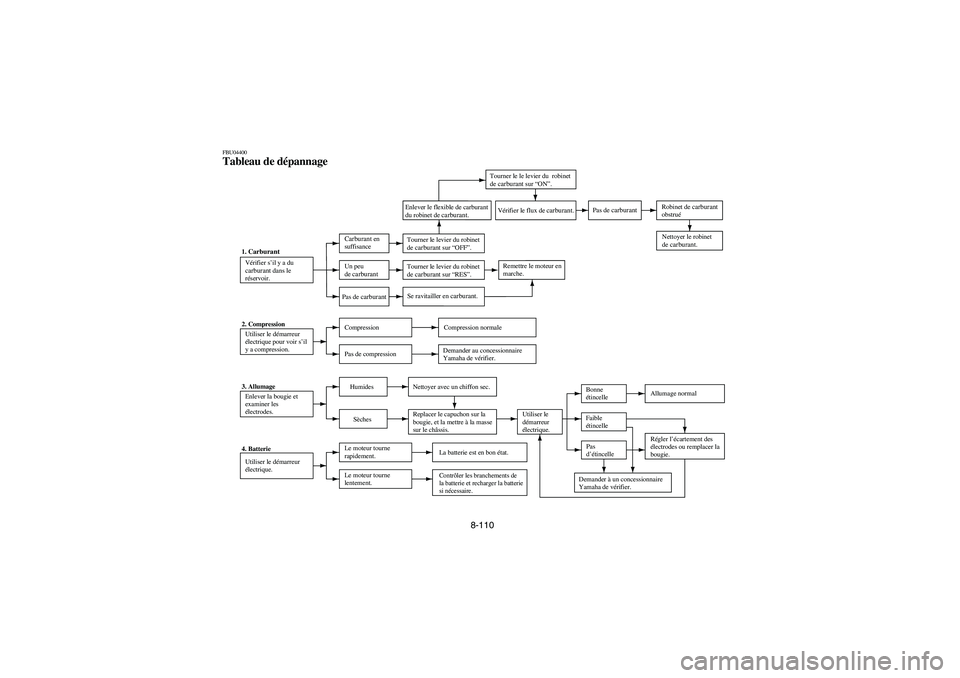

FBU04400Tableau de dépannage
1. CarburantVérifier s’il y a ducarburant
dans le
réservoir.
Carburant
en
suffisanceTourner le levier du robinet
de
carburant
sur “OFF”. Enlever le flexible de carburant
du robinet de carburant
.Vérifier le flux de
carburant
.Pas de
carburant
Robinet de
carburant
obstrué
Nettoyer le robinet
de carburant
.
Un peu
de
carburant
Tourner le levier du robinet
de carburant
sur “RES”.Remettre le moteur en
marche.
Pas de
carburant
Se ravitailler en
carburant
.
2. Compression
Utiliser le démarreur
électrique pour voir s’il
y a compression.Compression Compression normale
Pas de compressionDemander au concessionnaire
Yamaha de vérifier.
3. Allumage
Enlever la bougie et
examiner les
électrodes.Humides Nettoyer avec un chiffon sec.
SèchesReplacer le capuchon sur la
bougie, et la mettre à la masse
sur le châssis.Utiliser le
démarreur
électrique.Bonne
étincelleAllumage normal
Faible
étincelle
Régler l’écartement des
électrodes ou remplacer la
bougie. Pas
d’étincelle
Demander à un concessionnaire
Yamaha de vérifier. 4. Batterie
Utiliser le démarreur
électrique.Le moteur tourne
rapidement.La batterie est en bon état.
Le moteur tourne
lentement.
Contrôler les branchements de
la batterie et recharger la batterie
si nécessaire.
Tourner le le levier du robinet
de carburant
sur “ON”.
EE.book Page 110 Friday, April 1, 2005 9:57 AM

8-111

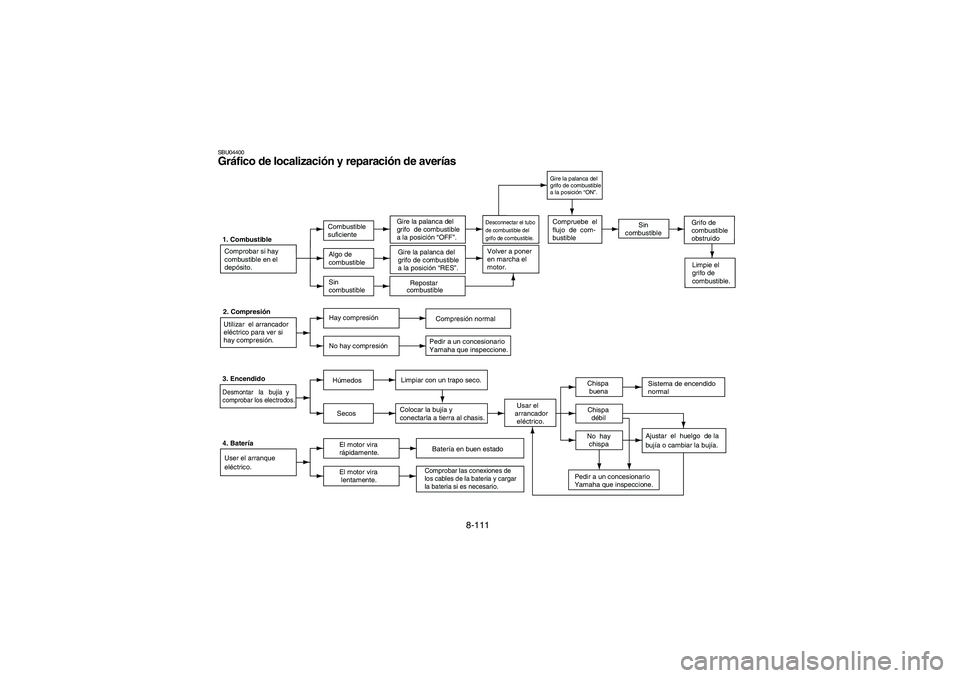

SBU04400Gráfico de localización y reparación de averías1. Combustible
Comprobar si hay
combustible en el
depósito.Combustible
suficienteGire la palanca del
grifo de combustible
a la posición “OFF”.Compruebe el
flujo de com-
bustible
Limpie el
grifo de
combustible. Algo de
combustibleGire la palanca del
grifo de combustible
a la posición “RES”.Volver a poner
en marcha el
motor.
Sin
combustibleRepostar
2. Compresión
Utilizar el arrancador
eléctrico para ver si
hay compresión.Hay compresión
No hay compresión
3. EncendidoDesmontar la bujía y
comprobar los electrodos.
HúmedosLimpiar con un trapo seco.
SecosColocar la bujía y
conectarla a tierra al chasis. Usar el
arrancador
eléctrico.Chispa
buenaSistema de encendido
normal
Chispa
débil
Ajustar el huelgo de la
bujía o cambiar la bujía. No hay
chispa
Pedir a un concesionario
Yamaha que inspeccione. 4. Batería
User el arranque
eléctrico.El motor vira
rápidamente.Batería en buen estado
El motor vira
lentamente. Sin
combustible
combustibleGrifo de
combustible
obstruido
Desconnectar el tubo
de combustible del
grifo de combustible.
Gire la palanca del
grifo de combustible
a la posición “ON”.
Comprobar las conexiones de
los cables de la bateria y cargar
la bateria si es necesario.Compresión normal
Pedir a un concesionario
Yamaha que inspeccione.
EE.book Page 111 Friday, April 1, 2005 9:57 AM

EE.book Page 112 Friday, April 1, 2005 9:57 AM

9-1
EBU00420

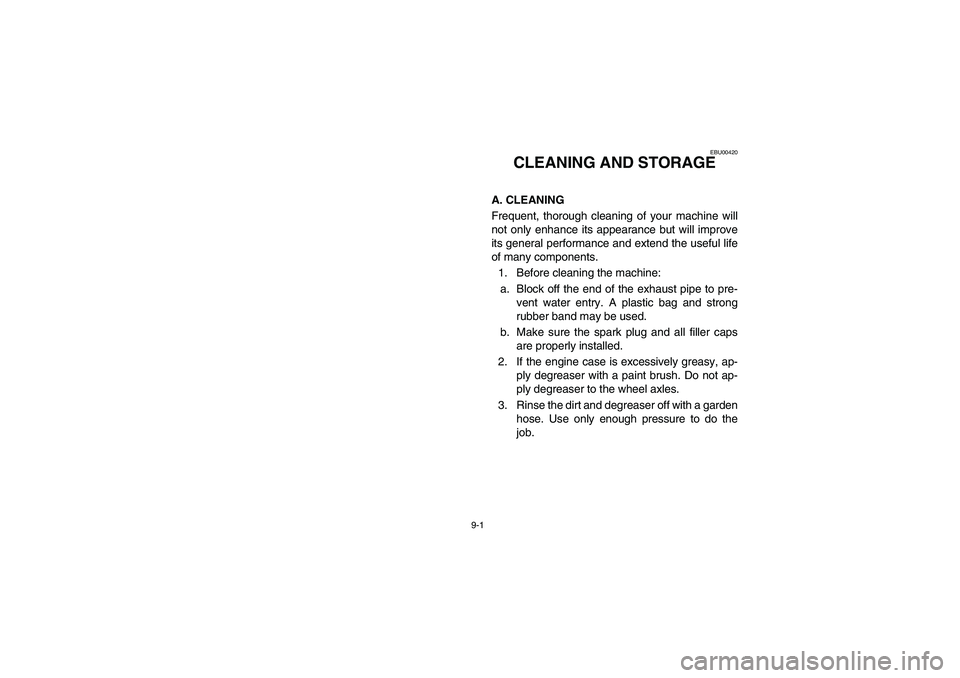

CLEANING AND STORAGE
A. CLEANING
Frequent, thorough cleaning of your machine will
not only enhance its appearance but will improve
its general performance and extend the useful life
of many components.
1. Before cleaning the machine:
a. Block off the end of the exhaust pipe to pre-
vent water entry. A plastic bag and strong
rubber band may be used.
b. Make sure the spark plug and all filler caps
are properly installed.
2. If the engine case is excessively greasy, ap-
ply degreaser with a paint brush. Do not ap-
ply degreaser to the wheel axles.
3. Rinse the dirt and degreaser off with a garden
hose. Use only enough pressure to do the
job.
EE.book Page 1 Friday, April 1, 2005 9:57 AM

9-2
9
FBU00420

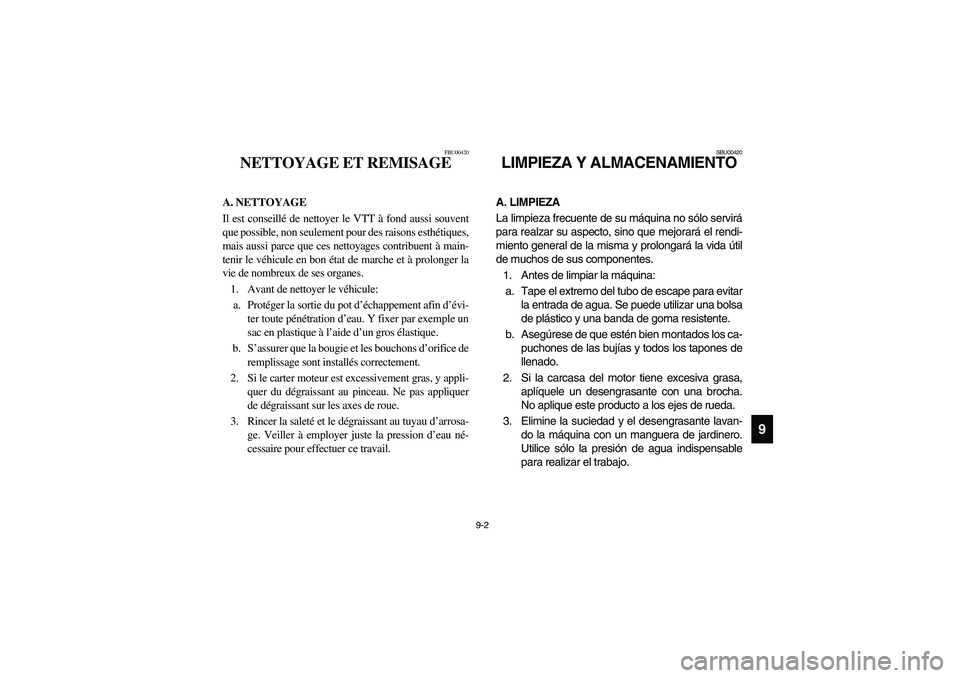

NETTOYAGE ET REMISAGE
A. NETTOYAGE
Il est conseillé de nettoyer le VTT à fond aussi souvent
que possible, non seulement pour des raisons esthétiques,
mais aussi parce que ces nettoyages contribuent à main-
tenir le véhicule en bon état de marche et à prolonger la
vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule:
a. Protéger la sortie du pot d’échappement afin d’évi-
ter toute pénétration d’eau. Y fixer par exemple un
sac en plastique à l’aide d’un gros élastique.
b. S’assurer que la bougie et les bouchons d’orifice de
remplissage sont installés correctement.
2. Si le carter moteur est excessivement gras, y appli-
quer du dégraissant au pinceau. Ne pas appliquer
de dégraissant sur les axes de roue.
3. Rincer la saleté et le dégraissant au tuyau d’arrosa-
ge. Veiller à employer juste la pression d’eau né-
cessaire pour effectuer ce travail.
SBU00420
LIMPIEZA Y ALMACENAMIENTOA. LIMPIEZA
La limpieza frecuente de su máquina no sólo servirá
para realzar su aspecto, sino que mejorará el rendi-
miento general de la misma y prolongará la vida útil
de muchos de sus componentes.
1. Antes de limpiar la máquina:
a. Tape el extremo del tubo de escape para evitar
la entrada de agua. Se puede utilizar una bolsa
de plástico y una banda de goma resistente.
b. Asegúrese de que estén bien montados los ca-
puchones de las bujías y todos los tapones de
llenado.
2. Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan-
do la máquina con un manguera de jardinero.
Utilice sólo la presión de agua indispensable
para realizar el trabajo.
EE.book Page 2 Friday, April 1, 2005 9:57 AM

9-3
CAUTION:
Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical de-
vices. Many expensive repair bills have result-
ed from improper high pressure detergent
applications such as those available in coin-
operated car washers.4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the machine off immediately with clean
water and dry all surfaces with a chamois,
clean towel or soft absorbent cloth.
6. Clean the seat with a vinyl upholstery cleaner
to keep the cover pliable and glossy.
EE.book Page 3 Friday, April 1, 2005 9:57 AM
