MPG YAMAHA CYGNUS 125 2005 Instructieboekje (in Dutch)

INHOUDSOPGAVE
VEILIGHEIDSINFORMATIE
...............1-1
Andere aandachtspunten voor veilig
motorrijden ....................................1-4
BESCHRIJVING
.................................2-1
Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde ........................2-2
Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN
.............................3-1
Contactslot/stuurslot ........................3-1
Controlelampjes ...............................3-2
Snelheidsmeterunit ..........................3-3
Brandstofniveaumeter .....................3-3
Stuurschakelaars .............................3-3
Voorremhendel ................................3-4
Achterremhendel .............................3-4
Tankdop ...........................................3-5
Brandstof .........................................3-6
Uitlaatkatalysator .............................3-6
Kickstarter ........................................3-7
Zadel ................................................3-7
Helmbevestiging ..............................3-7
Opbergcompartiment .......................3-8
Bagagehaak ....................................3-9
Zijstandaard .....................................3-9
Werkingscontrole zijstandaardsper-
schakelaar .....................................3-9
CONTROLES VOOR HET
STARTEN
............................................ 4-1
Controlelijst voor gebruik ................. 4-2
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE
............................... 5-1
Starten van een koude motor .......... 5-1
Wegrijden ........................................ 5-1
Sneller en langzamer rijden ............ 5-2
Remmen .......................................... 5-2
Tips voor een zuinig
brandstofverbruik .......................... 5-2
Inrijperiode ...................................... 5-3
Parkeren .......................................... 5-3
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES
.................. 6-1
Boordgereedschapsset ................... 6-1
Periodiek smeer- en
onderhoudsschema ...................... 6-3
Panelen verwijderen en
aanbrengen ................................... 6-6
Controleren van de bougie .............. 6-7
Motorolie en olieaanzuigzeef .......... 6-8
Versnellingsbakolie ....................... 6-10
Luchtfilter en luchtfilterelementen in
v-snaarbehuizing ......................... 6-11
Afstellen van de carburateur ......... 6-13
Speling van de gaskabel
afstellen ....................................... 6-14
Klepspeling .................................... 6-14Banden ......................................... 6-15
Gietwielen ..................................... 6-16
Vrije slag van voorremhendel
controleren .................................. 6-17
Vrije slag van achterremhendel
afstellen ...................................... 6-17
Controleren van voorremblokken en
achterremschoenen .................... 6-18
Controleren van remvloeistofniveau
voorrem ...................................... 6-18
Verversen van remvloeistof .......... 6-19
Controleren en smeren van
kabels ......................................... 6-19
Controleren en smeren van
gasgreep en gaskabel ................ 6-20
Smeren van voor- en
achterremhendels ....................... 6-20
Controleren en smeren van middenbok
en zijstandaard ............................ 6-20
Voorvork controleren ..................... 6-21
Controle van stuursysteem ........... 6-21
Controleren van wiellagers ........... 6-22
Accu .............................................. 6-22
Zekeringen vervangen .................. 6-24
Koplampgloeilamp vervangen ....... 6-25
Gloeilamp in remlicht/achterlicht
vervangen ................................... 6-26
Gloeilamp in voorste richtingaanwijzer
vervangen ................................... 6-26
Gloeilamp achterste
richtingaanwijzer .......................... 6-27

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
2
3
4
5
67
8
9

DAU23710

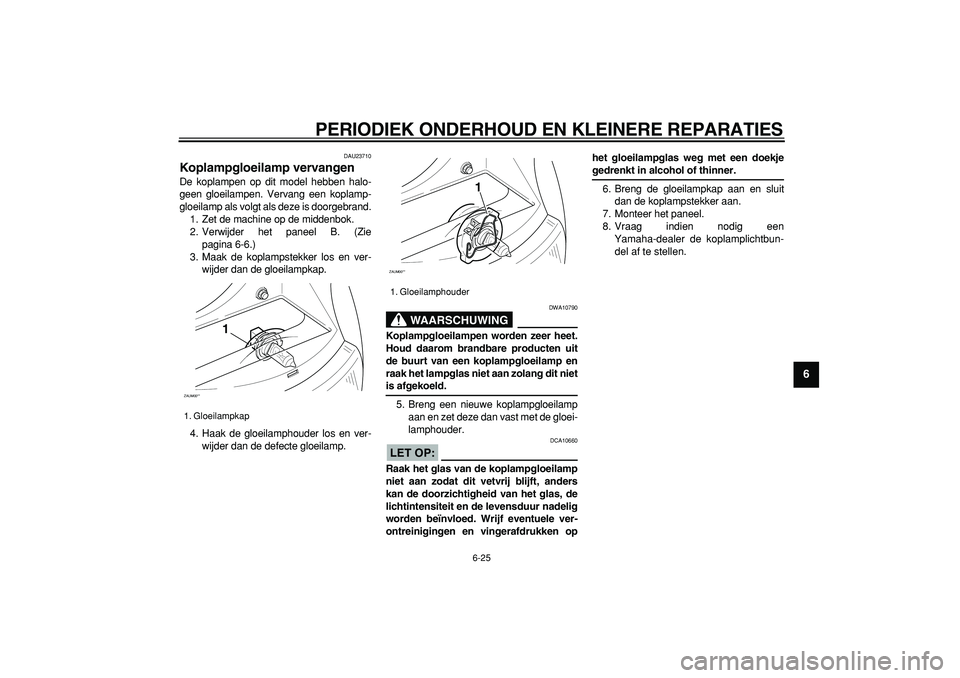

Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Zet de machine op de middenbok.
2. Verwijder het paneel B. (Zie
pagina 6-6.)
3. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
4. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
WAARSCHUWING

DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit niet
is afgekoeld.
5. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
LET OP:

DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken ophet gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner.
6. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
7. Monteer het paneel.
8. Vraag indien nodig een
Yamaha-dealer de koplamplichtbun-
del af te stellen.
1. Gloeilampkap
ZAUM00**
1

1. Gloeilamphouder
ZAUM00**
1

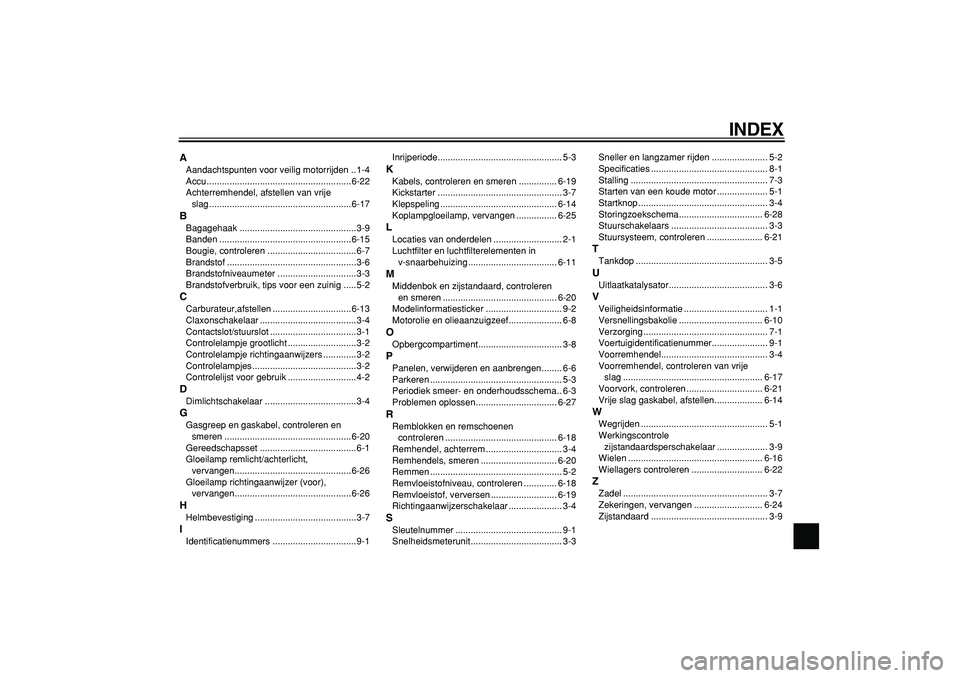

INDEX
A
Aandachtspunten voor veilig motorrijden ..1-4
Accu.........................................................6-22
Achterremhendel, afstellen van vrije
slag ........................................................6-17
B
Bagagehaak ..............................................3-9
Banden ....................................................6-15
Bougie, controleren ...................................6-7
Brandstof ...................................................3-6
Brandstofniveaumeter ...............................3-3
Brandstofverbruik, tips voor een zuinig .....5-2
C
Carburateur,afstellen ...............................6-13
Claxonschakelaar ......................................3-4
Contactslot/stuurslot ..................................3-1
Controlelampje grootlicht ...........................3-2
Controlelampje richtingaanwijzers .............3-2
Controlelampjes .........................................3-2
Controlelijst voor gebruik ...........................4-2
D
Dimlichtschakelaar ....................................3-4
G
Gasgreep en gaskabel, controleren en
smeren ..................................................6-20
Gereedschapsset ......................................6-1
Gloeilamp remlicht/achterlicht,
vervangen..............................................6-26
Gloeilamp richtingaanwijzer (voor),
vervangen..............................................6-26
H
Helmbevestiging ........................................3-7
I
Identificatienummers .................................9-1Inrijperiode................................................. 5-3
K
Kabels, controleren en smeren ............... 6-19
Kickstarter ................................................. 3-7
Klepspeling .............................................. 6-14
Koplampgloeilamp, vervangen ................ 6-25
L
Locaties van onderdelen ........................... 2-1
Luchtfilter en luchtfilterelementen in
v-snaarbehuizing ................................... 6-11
M
Middenbok en zijstandaard, controleren
en smeren ............................................. 6-20
Modelinformatiesticker .............................. 9-2
Motorolie en olieaanzuigzeef..................... 6-8
O
Opbergcompartiment................................. 3-8
P
Panelen, verwijderen en aanbrengen........ 6-6
Parkeren .................................................... 5-3
Periodiek smeer- en onderhoudsschema.. 6-3
Problemen oplossen................................ 6-27
R
Remblokken en remschoenen
controleren ............................................ 6-18
Remhendel, achterrem .............................. 3-4
Remhendels, smeren .............................. 6-20
Remmen .................................................... 5-2
Remvloeistofniveau, controleren ............. 6-18
Remvloeistof, verversen .......................... 6-19
Richtingaanwijzerschakelaar ..................... 3-4
S
Sleutelnummer .......................................... 9-1
Snelheidsmeterunit.................................... 3-3Sneller en langzamer rijden ...................... 5-2
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Starten van een koude motor .................... 5-1
Startknop ................................................... 3-4
Storingzoekschema................................. 6-28
Stuurschakelaars ...................................... 3-3
Stuursysteem, controleren ...................... 6-21
T
Tankdop .................................................... 3-5
U
Uitlaatkatalysator....................................... 3-6
V
Veiligheidsinformatie ................................. 1-1
Versnellingsbakolie ................................. 6-10
Verzorging ................................................. 7-1
Voertuigidentificatienummer...................... 9-1
Voorremhendel.......................................... 3-4
Voorremhendel, controleren van vrije
slag ....................................................... 6-17
Voorvork, controleren .............................. 6-21
Vrije slag gaskabel, afstellen................... 6-14
W
Wegrijden .................................................. 5-1
Werkingscontrole
zijstandaardsperschakelaar .................... 3-9
Wielen ..................................................... 6-16
Wiellagers controleren ............................ 6-22
Z
Zadel ......................................................... 3-7
Zekeringen, vervangen ........................... 6-24
Zijstandaard .............................................. 3-9
