Page 1 of 72
5ML-F8199-F1
XC125
MANUEL DU PROPRIETAIRE
Page 2 of 72
Page 3 of 72

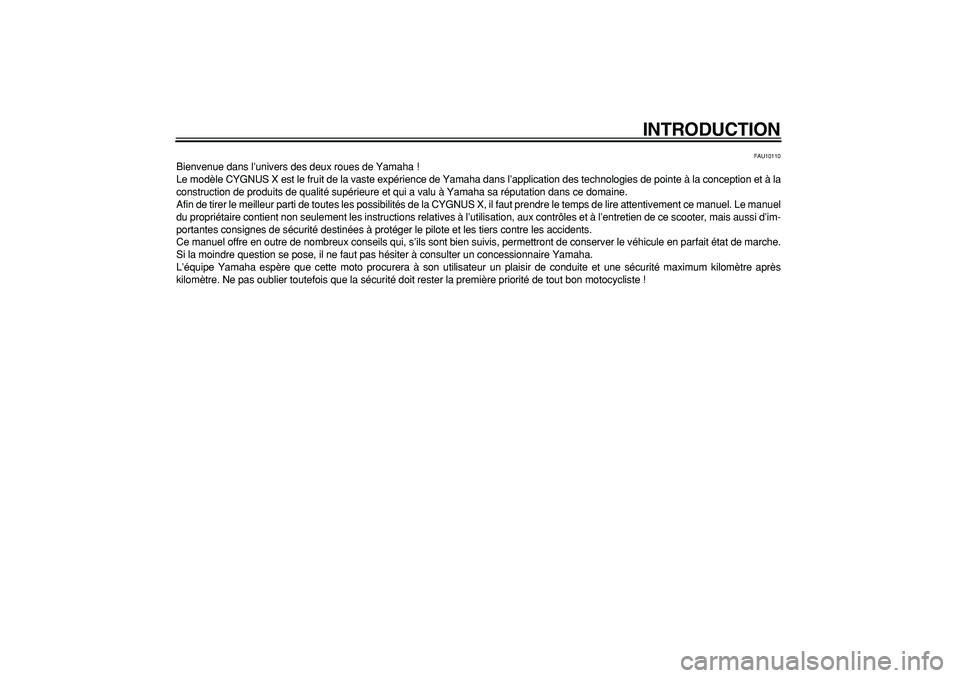

INTRODUCTION
FAU10110
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle CYGNUS X est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la
construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la CYGNUS X, il faut prendre le temps de lire attentivement ce manuel. Le manuel
du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi d’im-
portantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après
kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Page 4 of 72

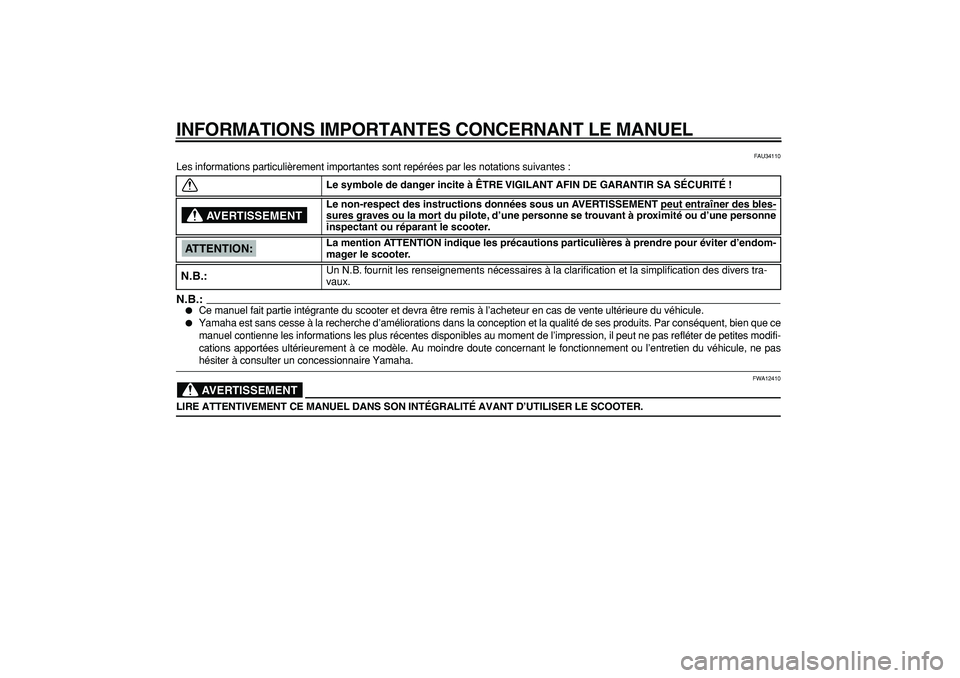

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU34110
Les informations particulièrement importantes sont repérées par les notations suivantes :
N.B.:
Ce manuel fait partie intégrante du scooter et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifi-
cations apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas
hésiter à consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA12410
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LE SCOOTER.Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des b
les-
sures gra
ves ou la mor
t du pilote, d’une personne se trouvant à proximité ou d’une personne
inspectant ou réparant le scooter.
La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom-
mager le scooter.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTION:N.B.:
Page 5 of 72

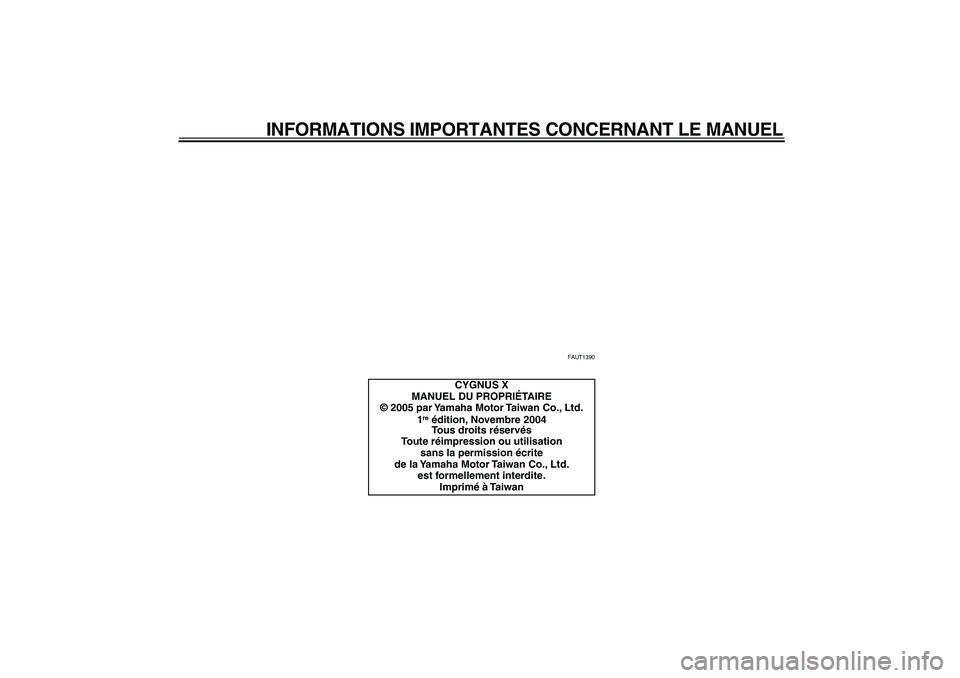

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAUT1390
CYGNUS X
MANUEL DU PROPRIÉTAIRE
© 2005 par Yamaha Motor Taiwan Co., Ltd.
1 re
édition, Novembre 2004
Tous droits réservés
Toute réimpression ou utilisation
sans la permission écrite
de la Yamaha Motor Taiwan Co., Ltd.
est formellement interdite.
Imprimé à Taiwan
Page 6 of 72

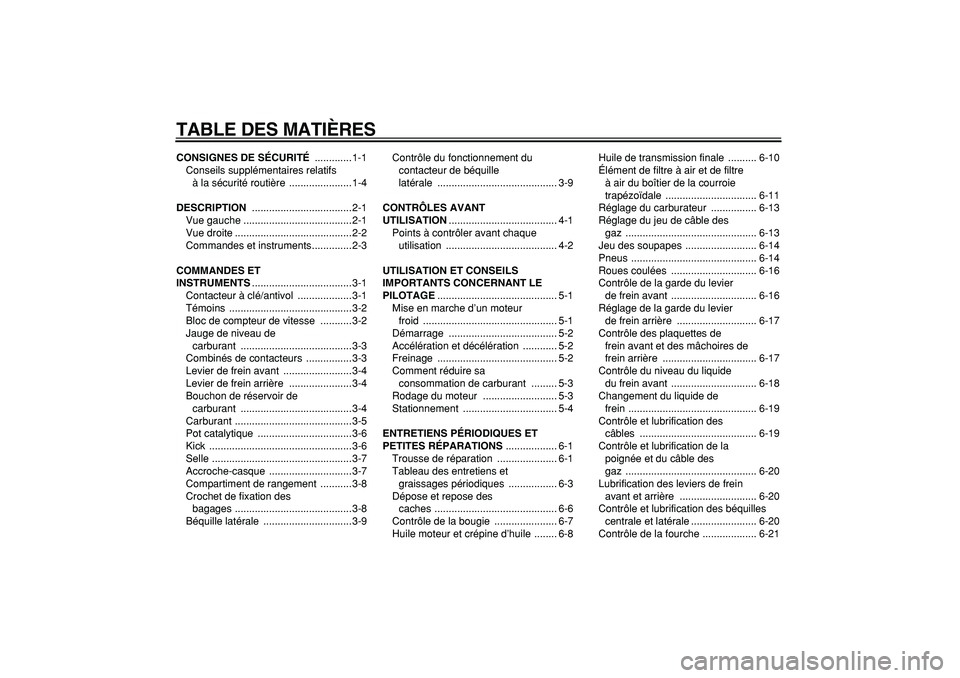

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
.............1-1
Conseils supplémentaires relatifs
à la sécurité routière ......................1-4
DESCRIPTION
...................................2-1
Vue gauche ......................................2-1
Vue droite .........................................2-2
Commandes et instruments..............2-3
COMMANDES ET
INSTRUMENTS
...................................3-1
Contacteur à clé/antivol ...................3-1
Témoins ...........................................3-2
Bloc de compteur de vitesse ...........3-2
Jauge de niveau de
carburant .......................................3-3
Combinés de contacteurs ................3-3
Levier de frein avant ........................3-4
Levier de frein arrière ......................3-4
Bouchon de réservoir de
carburant .......................................3-4
Carburant .........................................3-5
Pot catalytique .................................3-6
Kick ..................................................3-6
Selle .................................................3-7
Accroche-casque .............................3-7
Compartiment de rangement ...........3-8
Crochet de fixation des
bagages .........................................3-8
Béquille latérale ...............................3-9Contrôle du fonctionnement du
contacteur de béquille
latérale .......................................... 3-9
CONTRÔLES AVANT
UTILISATION
...................................... 4-1
Points à contrôler avant chaque
utilisation ....................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
.......................................... 5-1
Mise en marche d’un moteur
froid ............................................... 5-1
Démarrage ...................................... 5-2
Accélération et décélération ............ 5-2
Freinage .......................................... 5-2
Comment réduire sa
consommation de carburant ......... 5-3
Rodage du moteur .......................... 5-3
Stationnement ................................. 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS
.................. 6-1
Trousse de réparation ..................... 6-1
Tableau des entretiens et
graissages périodiques ................. 6-3
Dépose et repose des
caches ........................................... 6-6
Contrôle de la bougie ...................... 6-7
Huile moteur et crépine d’huile ........ 6-8Huile de transmission finale .......... 6-10
Élément de filtre à air et de filtre
à air du boîtier de la courroie
trapézoïdale ................................ 6-11
Réglage du carburateur ................ 6-13
Réglage du jeu de câble des
gaz .............................................. 6-13
Jeu des soupapes ......................... 6-14
Pneus ............................................ 6-14
Roues coulées .............................. 6-16
Contrôle de la garde du levier
de frein avant .............................. 6-16
Réglage de la garde du levier
de frein arrière ............................ 6-17
Contrôle des plaquettes de
frein avant et des mâchoires de
frein arrière ................................. 6-17
Contrôle du niveau du liquide
du frein avant .............................. 6-18
Changement du liquide de
frein ............................................. 6-19
Contrôle et lubrification des
câbles ......................................... 6-19
Contrôle et lubrification de la
poignée et du câble des
gaz .............................................. 6-20
Lubrification des leviers de frein
avant et arrière ........................... 6-20
Contrôle et lubrification des béquilles
centrale et latérale ....................... 6-20
Contrôle de la fourche ................... 6-21

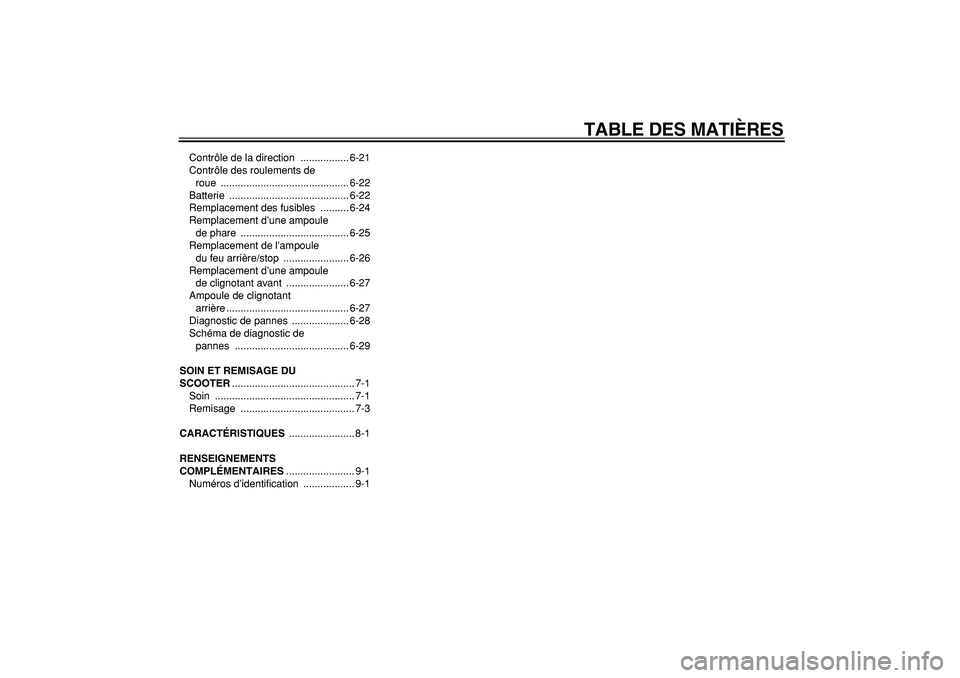

Page 7 of 72
TABLE DES MATIÈRES
Contrôle de la direction ................. 6-21
Contrôle des roulements de
roue ............................................. 6-22
Batterie .......................................... 6-22
Remplacement des fusibles .......... 6-24
Remplacement d’une ampoule
de phare ...................................... 6-25
Remplacement de l’ampoule
du feu arrière/stop ....................... 6-26
Remplacement d’une ampoule
de clignotant avant ...................... 6-27
Ampoule de clignotant
arrière ........................................... 6-27
Diagnostic de pannes .................... 6-28
Schéma de diagnostic de
pannes ........................................ 6-29
SOIN ET REMISAGE DU
SCOOTER
........................................... 7-1
Soin ................................................. 7-1
Remisage ........................................ 7-3
CARACTÉRISTIQUES
....................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES
........................ 9-1
Numéros d’identification .................. 9-1
Page 8 of 72
1-1
1

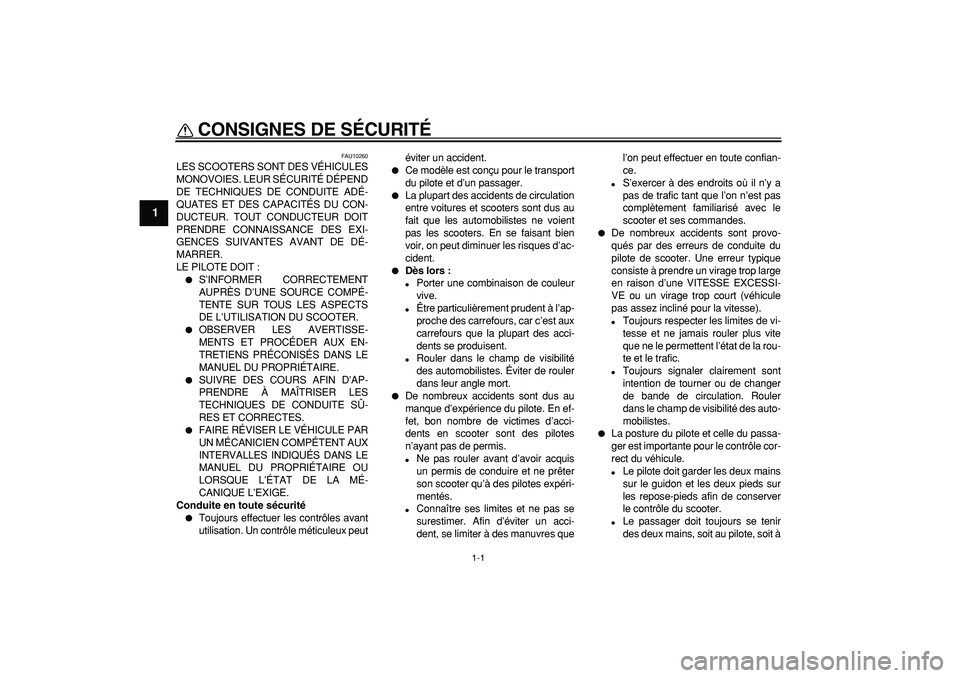

CONSIGNES DE SÉCURITÉ
FAU10260
LES SCOOTERS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE DÉ-
MARRER.
LE PILOTE DOIT :
S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION DU SCOOTER.
OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.
SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES
TECHNIQUES DE CONDUITE SÛ-
RES ET CORRECTES.
FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉ-
CANIQUE L’EXIGE.
Conduite en toute sécurité
Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peutéviter un accident.
Ce modèle est conçu pour le transport
du pilote et d’un passager.
La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. En se faisant bien
voir, on peut diminuer les risques d’ac-
cident.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.
De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-
dents en scooter sont des pilotes
n’ayant pas de permis.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manuvres quel’on peut effectuer en toute confian-
ce.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on n’est pas
complètement familiarisé avec le
scooter et ses commandes.
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCESSI-
VE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permettent l’état de la rou-
te et le trafic.
Toujours signaler clairement sont
intention de tourner ou de changer
de bande de circulation. Rouler
dans le champ de visibilité des auto-
mobilistes.
La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle du scooter.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
Page 9 of 72

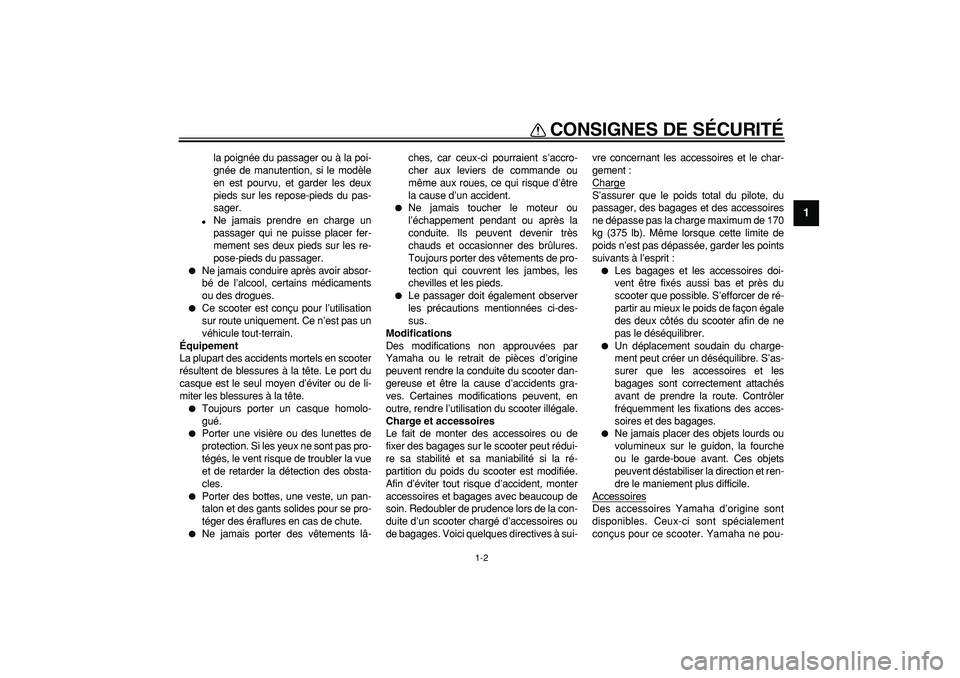

CONSIGNES DE SÉCURITÉ
1-2
1
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager.
Ne jamais prendre en charge un
passager qui ne puisse placer fer-
mement ses deux pieds sur les re-
pose-pieds du passager.
Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.
Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.
Équipement
La plupart des accidents mortels en scooter
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.
Toujours porter un casque homolo-
gué.
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.
Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.
Ne jamais porter des vêtements lâ-ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.
Ne jamais toucher le moteur ou
l’échappement pendant ou après la
conduite. Ils peuvent devenir très
chauds et occasionner des brûlures.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds.
Le passager doit également observer
les précautions mentionnées ci-des-
sus.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite du scooter dan-
gereuse et être la cause d’accidents gra-
ves. Certaines modifications peuvent, en
outre, rendre l’utilisation du scooter illégale.
Charge et accessoires
Le fait de monter des accessoires ou de
fixer des bagages sur le scooter peut rédui-
re sa stabilité et sa maniabilité si la ré-
partition du poids du scooter est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’un scooter chargé d’accessoires ou
de bagages. Voici quelques directives à sui-vre concernant les accessoires et le char-
gement :
Charge
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum de 170
kg (375 lb). Même lorsque cette limite de
poids n’est pas dépassée, garder les points
suivants à l’esprit :
Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. S’efforcer de ré-
partir au mieux le poids de façon égale
des deux côtés du scooter afin de ne
pas le déséquilibrer.
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les
bagages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant. Ces objets
peuvent déstabiliser la direction et ren-
dre le maniement plus difficile.
Accessoires
Des accessoires Yamaha d’origine sont
disponibles. Ceux-ci sont spécialement
conçus pour ce scooter. Yamaha ne pou-
Page 10 of 72
CONSIGNES DE SÉCURITÉ
1-3
1
vant tester tous les accessoires disponi-
bles sur le marché, le propriétaire est
personnellement responsable de la sélec-
tion, du montage et de l’utilisation d’ac-
cessoires d’autres marques. Sélectionner
et monter judicieusement tout accessoire.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de chargement qui pour-
raient nuire au bon fonctionnement du
scooter. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou autour
de la fourche, ils doivent être aussi
légers et compacts que possible.
Des accessoires volumineux ris-quent de réduire sérieusement la
stabilité du scooter en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever le scooter
et les coups de vent latéraux peu-
vent le rendre instable. De tels ac-
cessoires peuvent également
rendre le véhicule instable lors du
croisement ou du dépassement de
camions.
Certains accessoires peuvent for-
cer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires ne sont donc pas recomman-
dés.
La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si ces accessoi-
res excèdent la capacité de
l’équipement électrique du scooter,
une panne électrique peut résulter, ce
qui risque de provoquer des problè-
mes d’éclairage ou une perte de puis-
sance du moteur.
Essence et gaz d’échappement
L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
Toujours couper le moteur avant defaire le plein.
Bien veiller à ne pas renverser d’es-
sence sur le moteur et sur les élé-
ments de l’échappement.
Ne pas faire le plein en fumant ou à
proximité d’une flamme.
Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local fer-
mé. Les gaz d’échappement sont toxi-
ques et peuvent entraîner une perte
de connaissance et même la mort en
peu de temps. Ne faire tourner le mo-
teur que dans un endroit bien ventilé.
Toujours couper le moteur et retirer la
clé de contact avant de laisser le scoo-
ter sans surveillance. Au moment de
se garer, garder les points suivants à
l’esprit :
Comme le moteur et les éléments
de l’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher ces
éléments.
Ne pas garer le scooter dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser.
Ne pas garer le scooter près d’une
source de flammes ou étincelles
(ex. un poêle au pétrole ou un bra-
sier quelconque), afin d’éviter le ris-
