YAMAHA CYGNUS 125 2005 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9

SAU13931

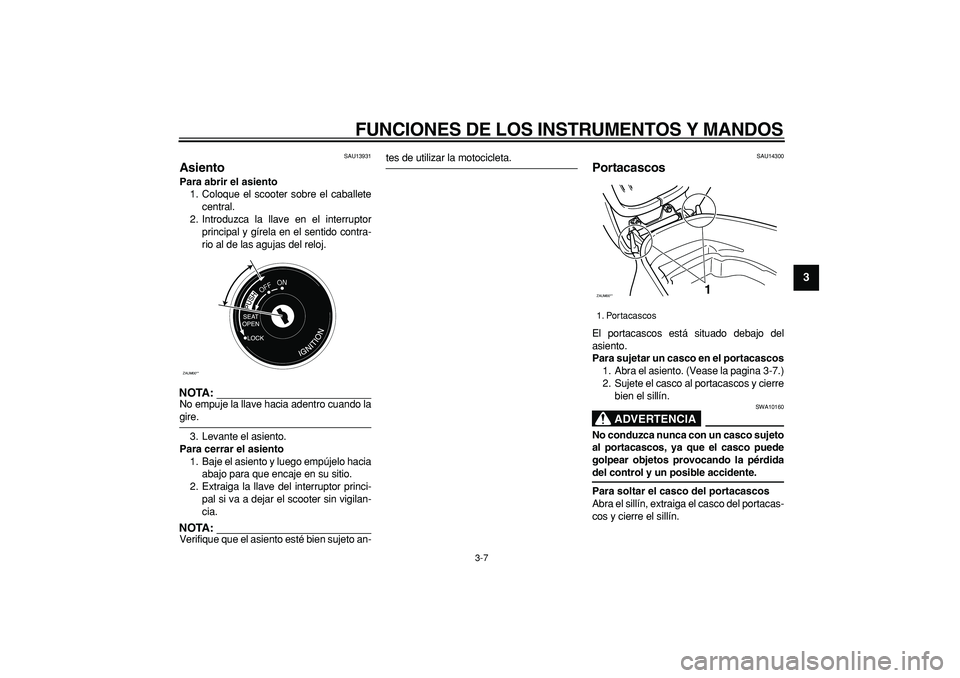

Asiento
Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj.
NOTA:

No empuje la llave hacia adentro cuando la
gire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.
NOTA:

Verifique que el asiento esté bien sujeto an-
tes de utilizar la motocicleta.
SAU14300
Portacascos
El portacascos está situado debajo del
asiento.
Para sujetar un casco en el portacascos
1. Abra el asiento. (Vease la pagina 3-7.)
2. Sujete el casco al portacascos y cierre
bien el sillín.
ADVERTENCIA

SWA10160
No conduzca nunca con un casco sujeto
al portacascos, ya que el casco puede
golpear objetos provocando la pérdida
del control y un posible accidente.
Para soltar el casco del portacascos
Abra el sillín, extraiga el casco del portacas-
cos y cierre el sillín.
ZAUM00**
OFFON

1. Portacascos
ZAUM00**
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9

SAU14510

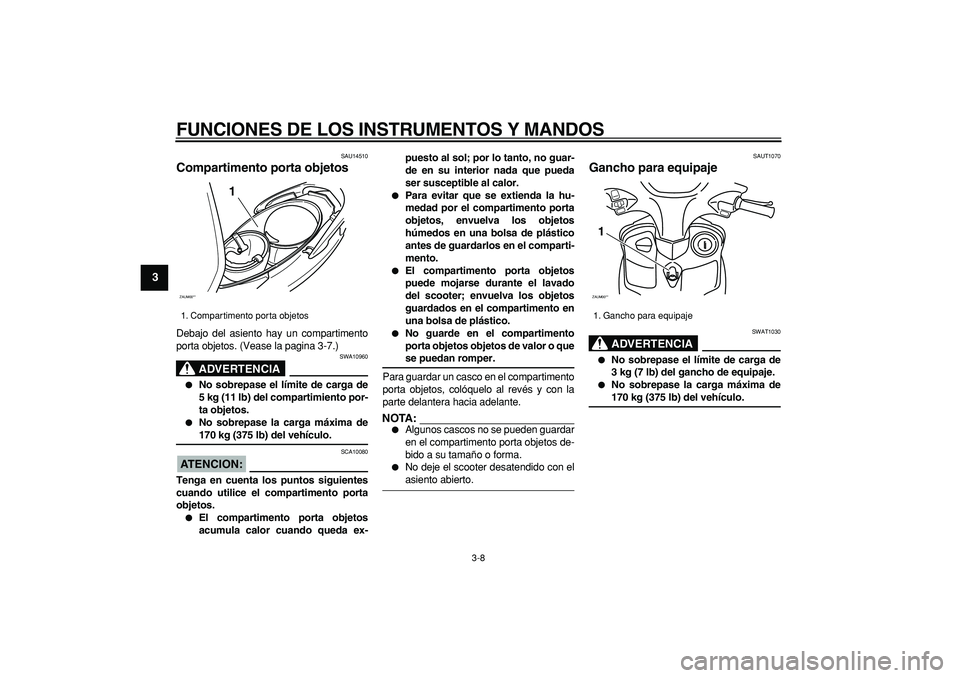

Compartimento porta objetos
Debajo del asiento hay un compartimento
porta objetos. (Vease la pagina 3-7.)
ADVERTENCIA

SWA10960

No sobrepase el límite de carga de
5 kg (11 lb) del compartimiento por-
ta objetos.

No sobrepase la carga máxima de
170 kg (375 lb) del vehículo.
ATENCION:

SCA10080
Tenga en cuenta los puntos siguientes
cuando utilice el compartimento porta
objetos.

El compartimento porta objetos
acumula calor cuando queda ex-puesto al sol; por lo tanto, no guar-
de en su interior nada que pueda
ser susceptible al calor.

Para evitar que se extienda la hu-
medad por el compartimento porta
objetos, envuelva los objetos
húmedos en una bolsa de plástico
antes de guardarlos en el comparti-
mento.

El compartimento porta objetos
puede mojarse durante el lavado
del scooter; envuelva los objetos
guardados en el compartimento en
una bolsa de plástico.

No guarde en el compartimento
porta objetos objetos de valor o que
se puedan romper.
Para guardar un casco en el compartimento
porta objetos, colóquelo al revés y con la
parte delantera hacia adelante.
NOTA:


Algunos cascos no se pueden guardar
en el compartimento porta objetos de-
bido a su tamaño o forma.

No deje el scooter desatendido con el
asiento abierto.
SAUT1070
Gancho para equipaje
ADVERTENCIA

SWAT1030

No sobrepase el límite de carga de
3 kg (7 lb) del gancho de equipaje.

No sobrepase la carga máxima de
170 kg (375 lb) del vehículo.
1. Compartimento porta objetos
ZAUM00**
1

1. Gancho para equipaje
ZAUM00**1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
2
34
5
6
7
8
9

SAU15300
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA:

El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema de
corte del circuito de encendido.)
ADVERTENCIA

SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctametne (o no se man-
tiene arriba); de lo contrario, el
caballete lateral puede tocar el suelo y
distraer al conductor, con el consi-
guiente riesgo de que éste pierda el
control. El sistema de corte del circuito
de encendido de Yamaha ha sido dese-
ñado para ayudar al conductor a cum-
plir con la responsabilidad de subir el
caballete lateral antes de ponerse en
marcha. Por lo tanto, revise regular-
mente este sistema tal como se descri-
be más abajo y hágalo reparar en unconcesionario Yamaha si no funciona
correctamente.
SAUT1091
Comprobación del
funcionamiento del interruptor
del cabellete lateral
Compruebe el funcionamiento del interrup-
tor del caballete lateral según se describe a
continuación.
ADVERTENCIA

SWA10260

El vehículo debe colocarse sobre el
caballete central durante esta revi-
sión.

Si observa alguna anomalía, haga
revisar el sistema en un concesio-
nario Yamaha antes de utilizar la
motocicleta.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9

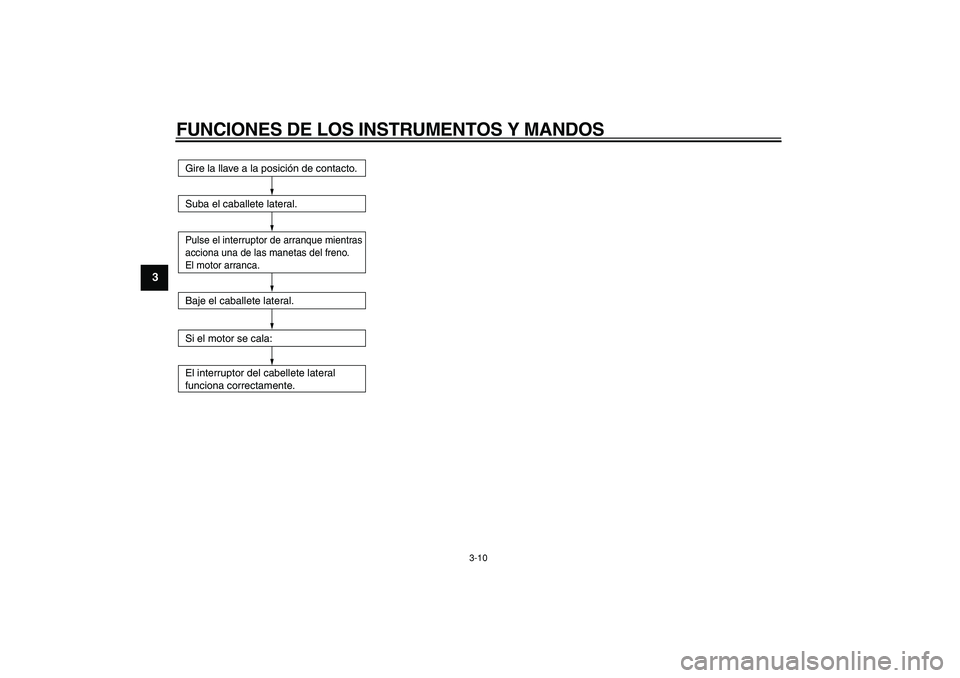

Gire la llave a la posición de contacto.
Suba el caballete lateral.Pulse el interruptor de arranque mientras
acciona una de las manetas del freno.
El motor arranca.Baje el caballete lateral.
Si el motor se cala:
El interruptor del cabellete lateral
funciona correctamente.

4-1
2
3
45
6
7
8
9

COMPROBACIONES ANTES DE LA UTILIZACIÓN

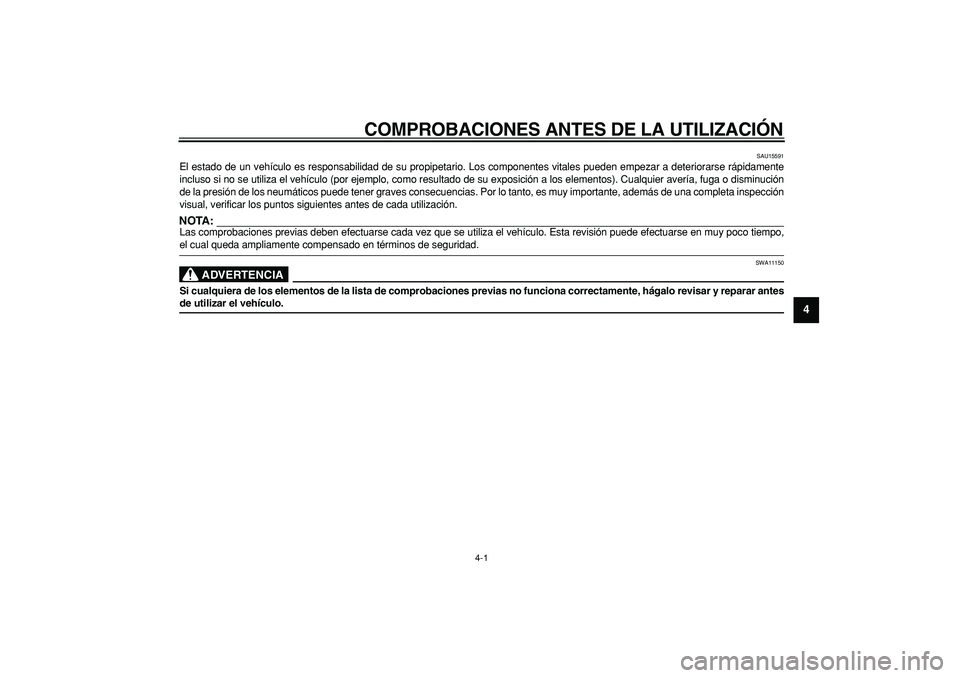

SAU15591
El estado de un vehículo es responsabilidad de su propipetario. Los componentes vitales pueden empezar a deteriorarse rápidamente
incluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución
de la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.
NOTA:

Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,
el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA

SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antes
de utilizar el vehículo.

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
1
2
3
4
5
6
7
8
9

SAU15603

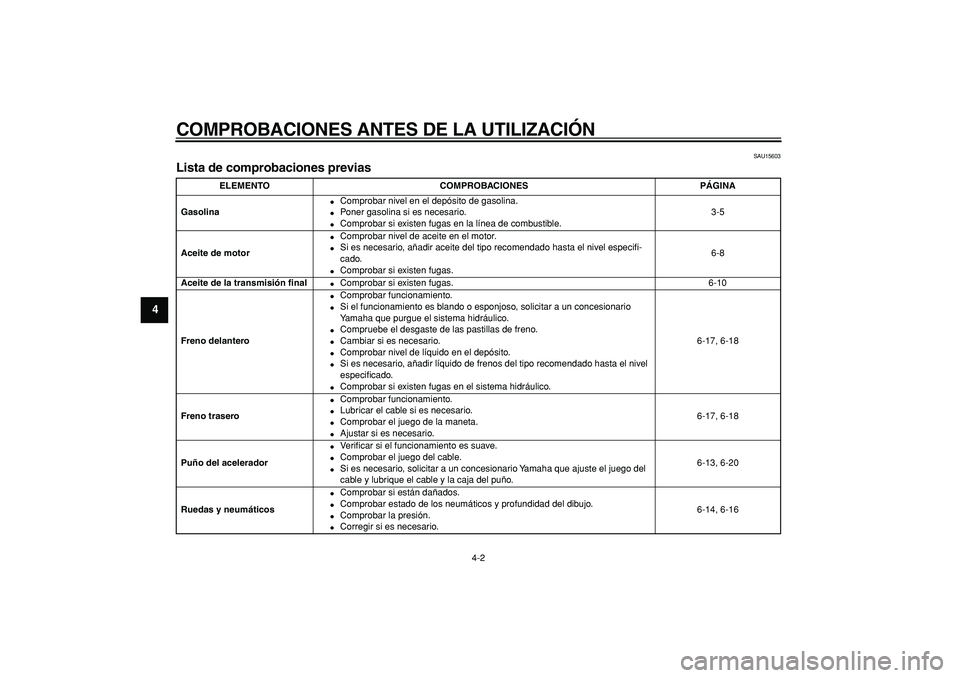

Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
Gasolina

Comprobar nivel en el depósito de gasolina.

Poner gasolina si es necesario.

Comprobar si existen fugas en la línea de combustible.3-5
Aceite de motor

Comprobar nivel de aceite en el motor.

Si es necesario, añadir aceite del tipo recomendado hasta el nivel especifi-
cado.

Comprobar si existen fugas.6-8
Aceite de la transmisión final

Comprobar si existen fugas. 6-10
Freno delantero

Comprobar funcionamiento.

Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.

Compruebe el desgaste de las pastillas de freno.

Cambiar si es necesario.

Comprobar nivel de líquido en el depósito.

Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.

Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18
Freno trasero

Comprobar funcionamiento.

Lubricar el cable si es necesario.

Comprobar el juego de la maneta.

Ajustar si es necesario.6-17, 6-18
Puño del acelerador

Ve r ificar si el funcionamiento es suave.

Comprobar el juego del cable.

Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del
cable y lubrique el cable y la caja del puño.6-13, 6-20
Ruedas y neumáticos

Comprobar si están dañados.

Comprobar estado de los neumáticos y profundidad del dibujo.

Comprobar la presión.

Corregir si es necesario.6-14, 6-16

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
2
3
45
6
7
8
9

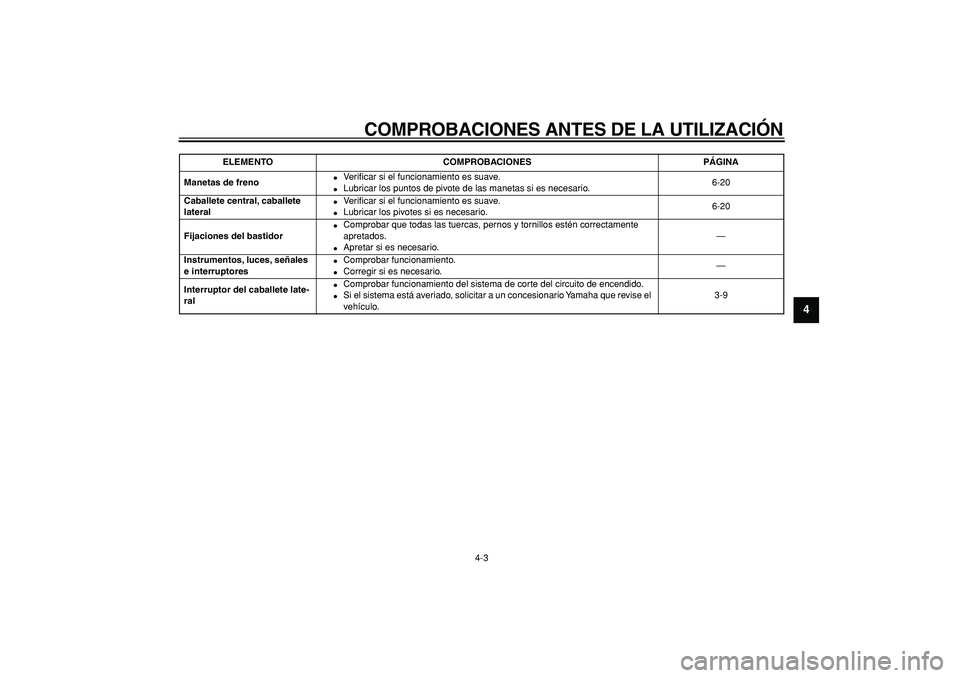

Manetas de freno

Ve r ificar si el funcionamiento es suave.

Lubricar los puntos de pivote de las manetas si es necesario.6-20
Caballete central, caballete
lateral

Ve r ificar si el funcionamiento es suave.

Lubricar los pivotes si es necesario.6-20
Fijaciones del bastidor

Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.

Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores

Comprobar funcionamiento.

Corregir si es necesario.—
Interruptor del caballete late-
ral

Comprobar funcionamiento del sistema de corte del circuito de encendido.

Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el
vehículo.3-9
ELEMENTO COMPROBACIONES PÁGINA

5-1
1
2
3
4
5
6
7
8
9

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN

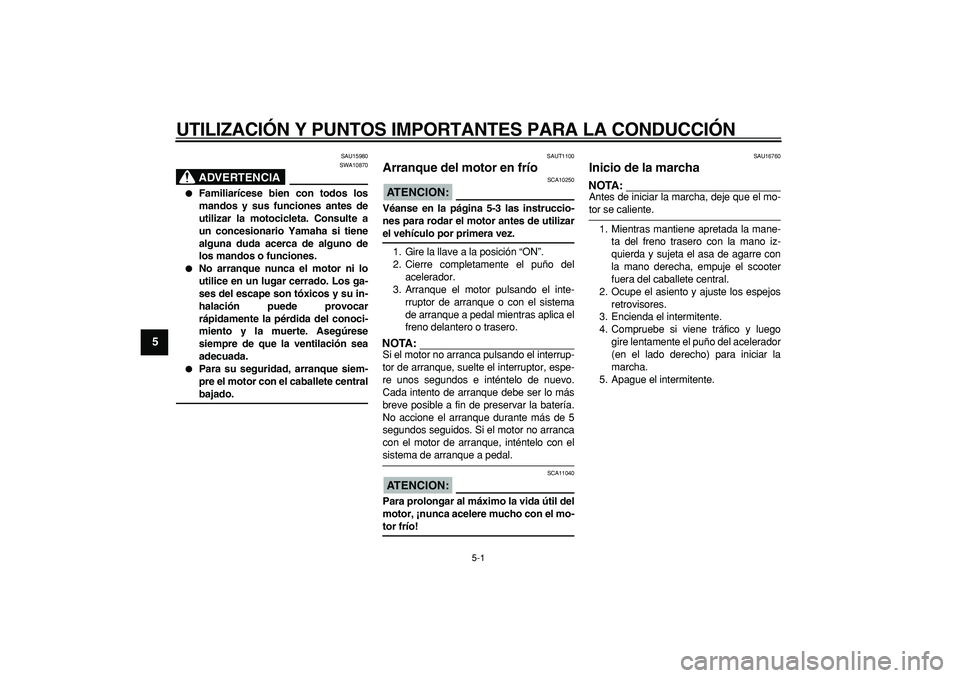

SAU15980
ADVERTENCIA

SWA10870

Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la motocicleta. Consulte a
un concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.

No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.

Para su seguridad, arranque siem-
pre el motor con el caballete central
bajado.
SAUT1100
Arranque del motor en frío
ATENCION:

SCA10250
Véanse en la página 5-3 las instruccio-
nes para rodar el motor antes de utilizar
el vehículo por primera vez.
1. Gire la llave a la posición “ON”.
2. Cierre completamente el puño del
acelerador.
3. Arranque el motor pulsando el inte-
rruptor de arranque o con el sistema
de arranque a pedal mientras aplica el
freno delantero o trasero.
NOTA:

Si el motor no arranca pulsando el interrup-
tor de arranque, suelte el interruptor, espe-
re unos segundos e inténtelo de nuevo.
Cada intento de arranque debe ser lo más
breve posible a fin de preservar la batería.
No accione el arranque durante más de 5
segundos seguidos. Si el motor no arranca
con el motor de arranque, inténtelo con el
sistema de arranque a pedal.
ATENCION:

SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16760
Inicio de la marcha
NOTA:

Antes de iniciar la marcha, deje que el mo-
tor se caliente.
1. Mientras mantiene apretada la mane-
ta del freno trasero con la mano iz-
quierda y sujeta el asa de agarre con
la mano derecha, empuje el scooter
fuera del caballete central.
2. Ocupe el asiento y ajuste los espejos
retrovisores.
3. Encienda el intermitente.
4. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague el intermitente.

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
2
3
4
56
7
8
9

SAU16780

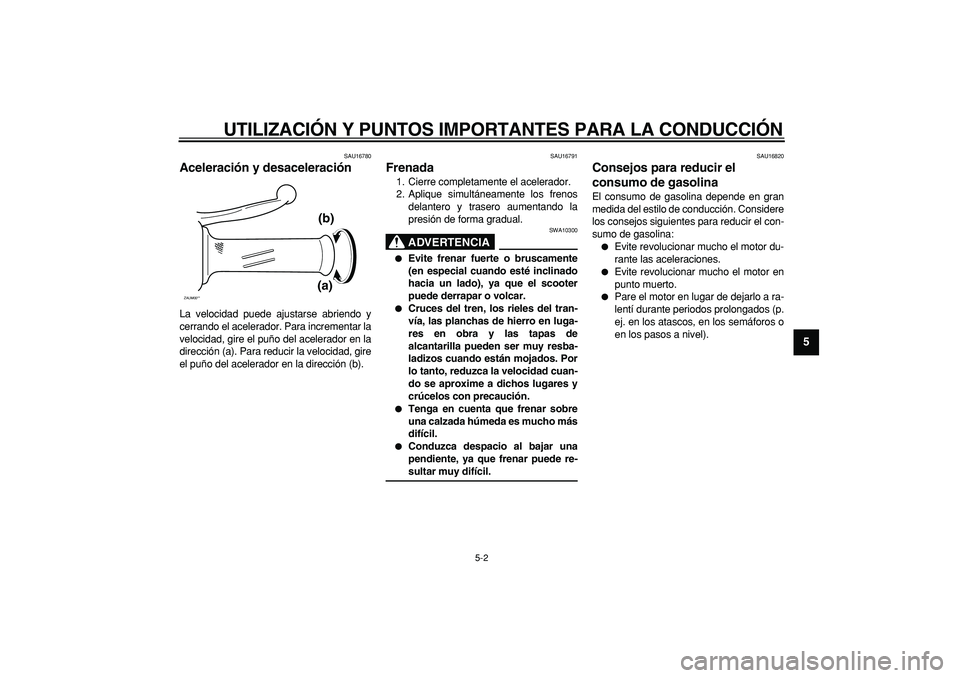

Aceleración y desaceleración
La velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
SAU16791
Frenada
1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
ADVERTENCIA

SWA10300

Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el scooter
puede derrapar o volcar.

Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.

Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.

Conduzca despacio al bajar una
pendiente, ya que frenar puede re-
sultar muy difícil.
SAU16820
Consejos para reducir el
consumo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:

Evite revolucionar mucho el motor du-
rante las aceleraciones.

Evite revolucionar mucho el motor en
punto muerto.

Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
ZAUM00**
(a)(b)

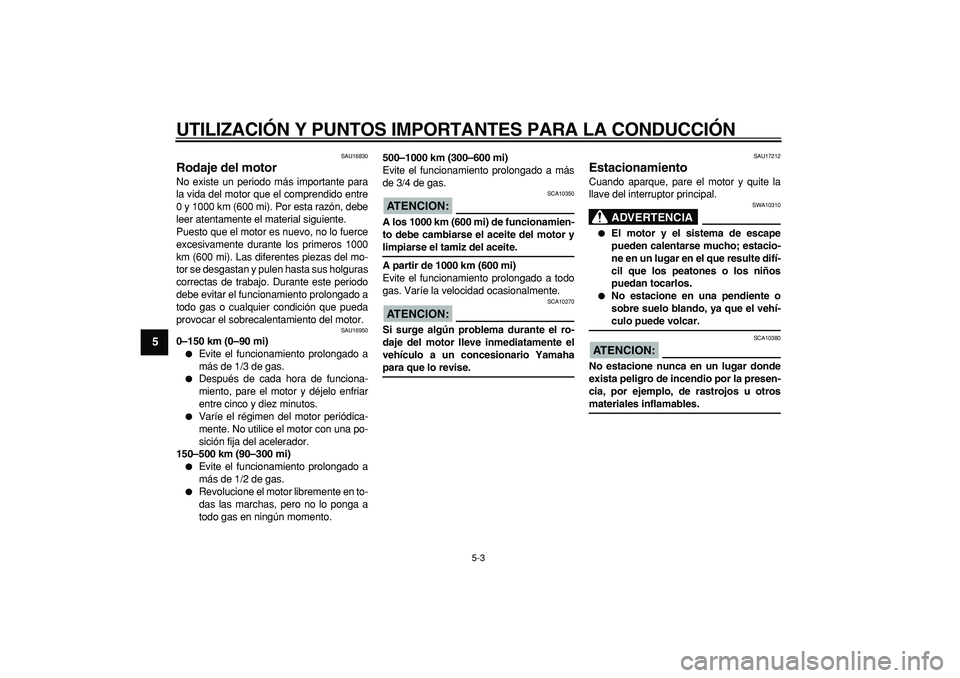

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
1
2
3
4
5
6
7
8
9

SAU16830
Rodaje del motor
No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU16950
0–150 km (0–90 mi)

Evite el funcionamiento prolongado a
más de 1/3 de gas.

Después de cada hora de funciona-
miento, pare el motor y déjelo enfriar
entre cinco y diez minutos.

Varíe el régimen del motor periódica-
mente. No utilice el motor con una po-
sición fija del acelerador.
150–500 km (90–300 mi)

Evite el funcionamiento prolongado a
más de 1/2 de gas.

Revolucione el motor libremente en to-
das las marchas, pero no lo ponga a
todo gas en ningún momento.
500–1000 km (300–600 mi)
Evite el funcionamiento prolongado a más
de 3/4 de gas.
ATENCION:

SCA10350
A los 1000 km (600 mi) de funcionamien-
to debe cambiarse el aceite del motor y
limpiarse el tamiz del aceite.
A partir de 1000 km (600 mi)
Evite el funcionamiento prolongado a todo
gas. Varíe la velocidad ocasionalmente.
ATENCION:

SCA10270
Si surge algún problema durante el ro-
daje del motor lleve inmediatamente el
vehículo a un concesionario Yamaha
para que lo revise.
SAU17212
Estacionamiento
Cuando aparque, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA

SWA10310

El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos.

No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar.
ATENCION:

SCA10380
No estacione nunca en un lugar donde
exista peligro de incendio por la presen-
cia, por ejemplo, de rastrojos u otros
materiales inflamables.
