YAMAHA CYGNUS 125 2007 Betriebsanleitungen (in German)

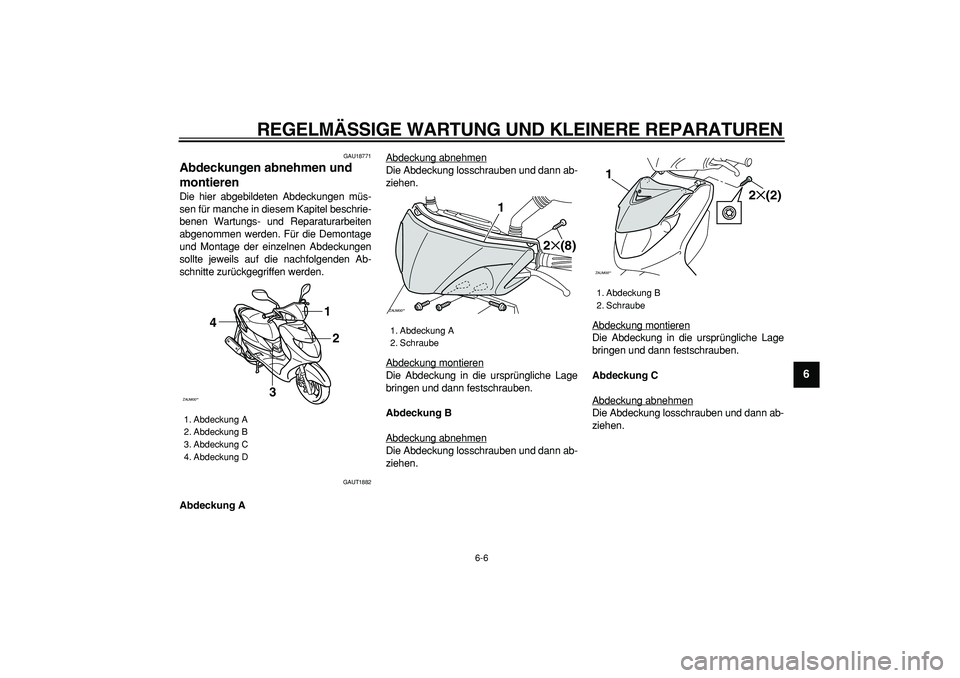

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
2
3
4
5
67
8
9

GAU18771
Abdeckungen abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUT1882
Abdeckung A
Abdeckung abnehmen
Die Abdeckung losschrauben und dann ab-
ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung B
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung C
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.

1. Abdeckung A
2. Abdeckung B
3. Abdeckung C
4. Abdeckung D
ZAUM00**
12
3 4

1. Abdeckung A
2. Schraube
ZAUM00**
1
2✕(8)

1. Abdeckung B
2. Schraube
ZAUM00**1
2✕(2)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
1
2
3
4
5
6
7
8
9

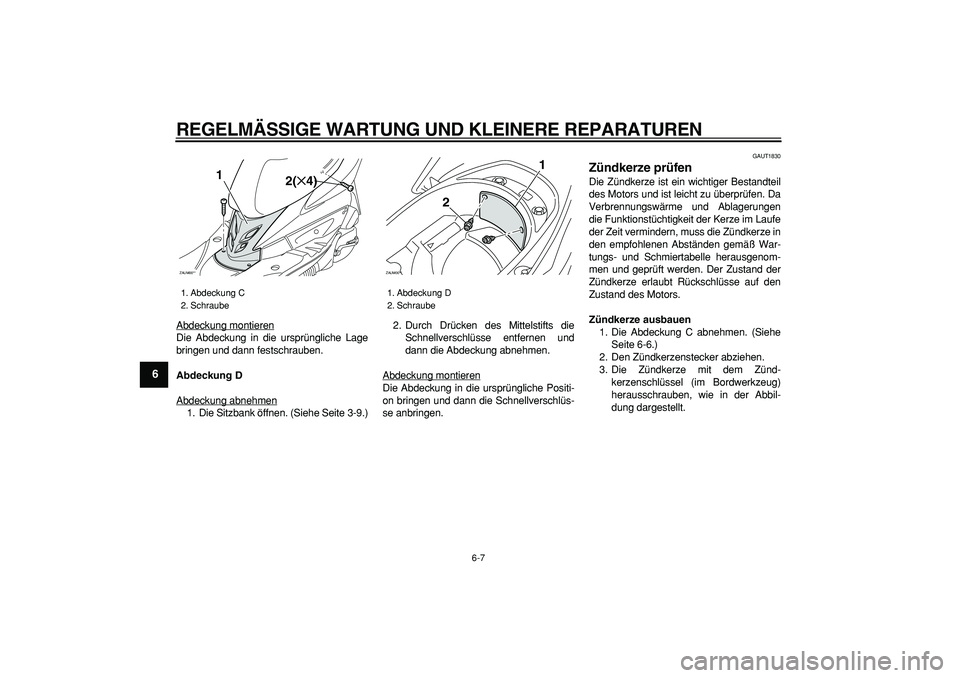

Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung D
Abdeckung abnehmen1. Die Sitzbank öffnen. (Siehe Seite 3-9.)2. Durch Drücken des Mittelstifts die
Schnellverschlüsse entfernen und
dann die Abdeckung abnehmen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Positi-
on bringen und dann die Schnellverschlüs-
se anbringen.

GAUT1830
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Die Abdeckung C abnehmen. (Siehe
Seite 6-6.)
2. Den Zündkerzenstecker abziehen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der Abbil-
dung dargestellt.
1. Abdeckung C
2. Schraube
ZAUM00**
2(✕4)
1

1. Abdeckung D
2. Schraube
ZAUM00**
2
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
2
3
4
5
67
8
9

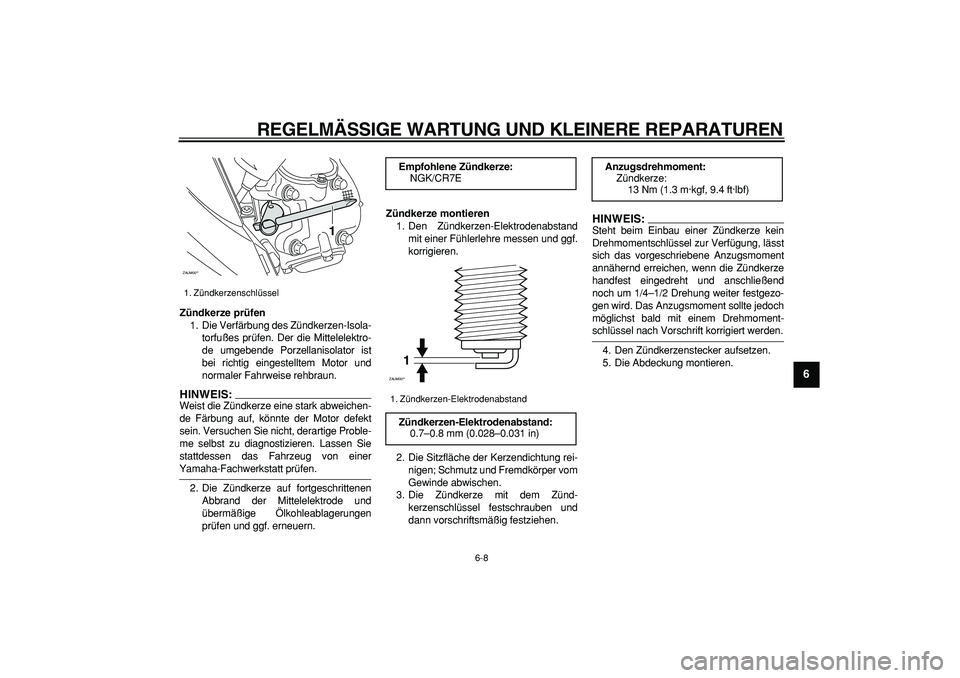

Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS:

Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte der Motor defekt
sein. Versuchen Sie nicht, derartige Proble-
me selbst zu diagnostizieren. Lassen Sie
stattdessen das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel festschrauben und
dann vorschriftsmäßig festziehen.
HINWEIS:

Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
5. Die Abdeckung montieren.
1. Zündkerzenschlüssel
ZAUM00**
1

Empfohlene Zündkerze:
NGK/CR7E
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
ZAUM00**
1

Anzugsdrehmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
1
2
3
4
5
6
7
8
9

GAUT1351

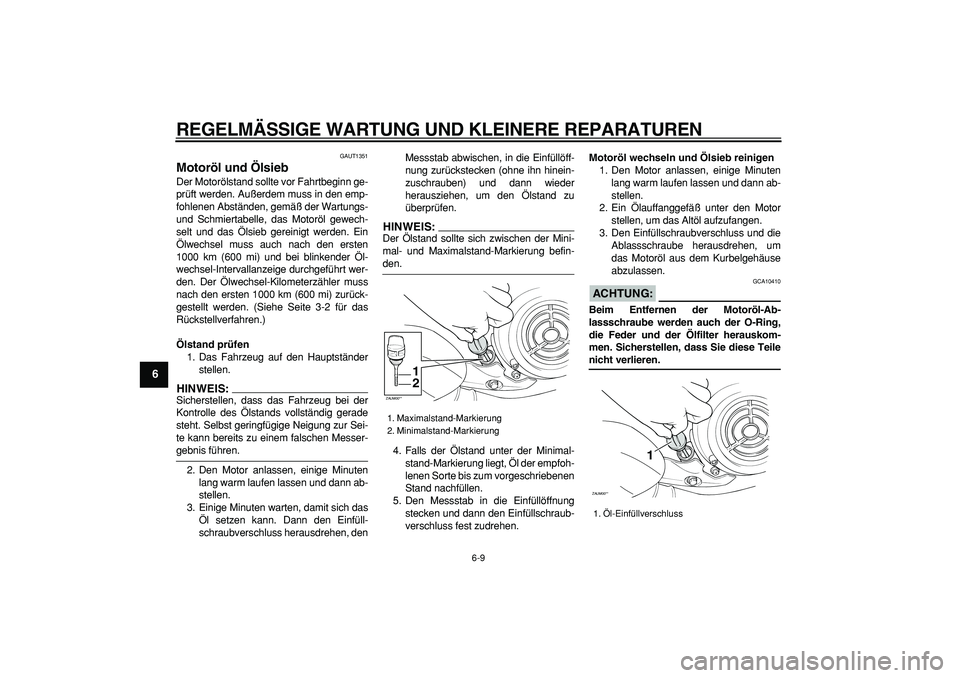

Motoröl und Ölsieb
Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und das Ölsieb gereinigt werden. Ein
Ölwechsel muss auch nach den ersten
1000 km (600 mi) und bei blinkender Öl-
wechsel-Intervallanzeige durchgeführt wer-
den. Der Ölwechsel-Kilometerzähler muss
nach den ersten 1000 km (600 mi) zurück-
gestellt werden. (Siehe Seite 3-2 für das
Rückstellverfahren.)
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS:

Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, denMessstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEIS:

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln und Ölsieb reinigen
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
ACHTUNG:

GCA10410
Beim Entfernen der Motoröl-Ab-
lassschraube werden auch der O-Ring,
die Feder und der Ölfilter herauskom-
men. Sicherstellen, dass Sie diese Teile
nicht verlieren.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
ZAUM00**
12

1. Öl-Einfüllverschluss
ZAUM00**
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
2
3
4
5
67
8
9

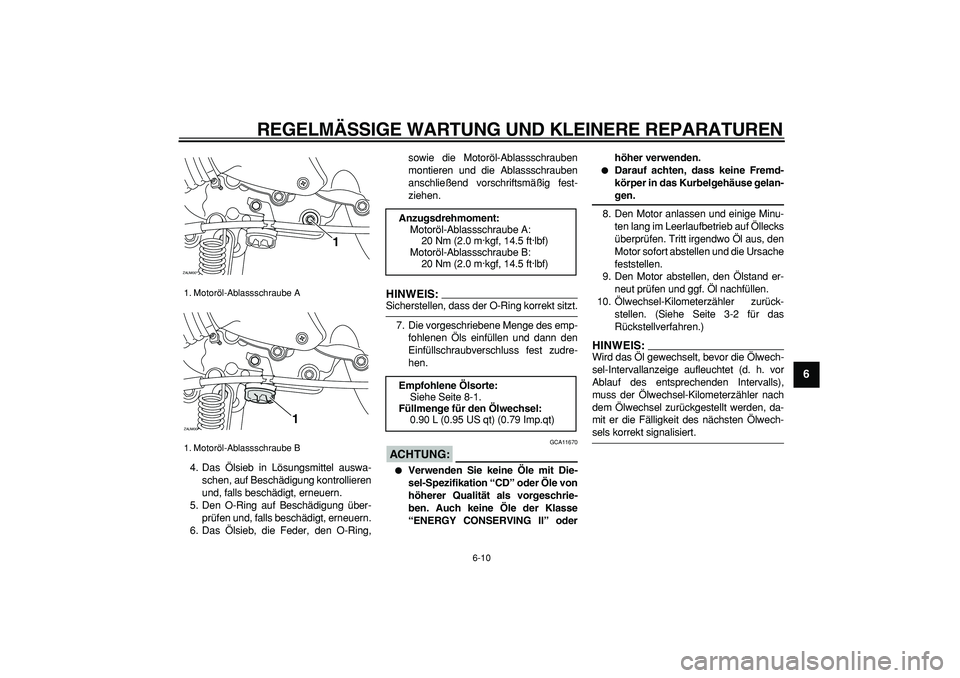

4. Das Ölsieb in Lösungsmittel auswa-
schen, auf Beschädigung kontrollieren
und, falls beschädigt, erneuern.
5. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneuern.
6. Das Ölsieb, die Feder, den O-Ring,sowie die Motoröl-Ablassschrauben
montieren und die Ablassschrauben
anschließend vorschriftsmäßig fest-
ziehen.
HINWEIS:

Sicherstellen, dass der O-Ring korrekt sitzt.
7. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:

GCA11670

Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von
höherer Qualität als vorgeschrie-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oderhöher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse gelan-
gen.
8. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
9. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
10. Ölwechsel-Kilometerzähler zurück-
stellen. (Siehe Seite 3-2 für das
Rückstellverfahren.)
HINWEIS:

Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss der Ölwechsel-Kilometerzähler nach
dem Ölwechsel zurückgestellt werden, da-
mit er die Fälligkeit des nächsten Ölwech-
sels korrekt signalisiert.
1. Motoröl-Ablassschraube A
1. Motoröl-Ablassschraube B
ZAUM00**
1
ZAUM00**
1

Anzugsdrehmoment:
Motoröl-Ablassschraube A:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Motoröl-Ablassschraube B:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
0.90 L (0.95 US qt) (0.79 Imp.qt)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
1
2
3
4
5
6
7
8
9

GAU20061

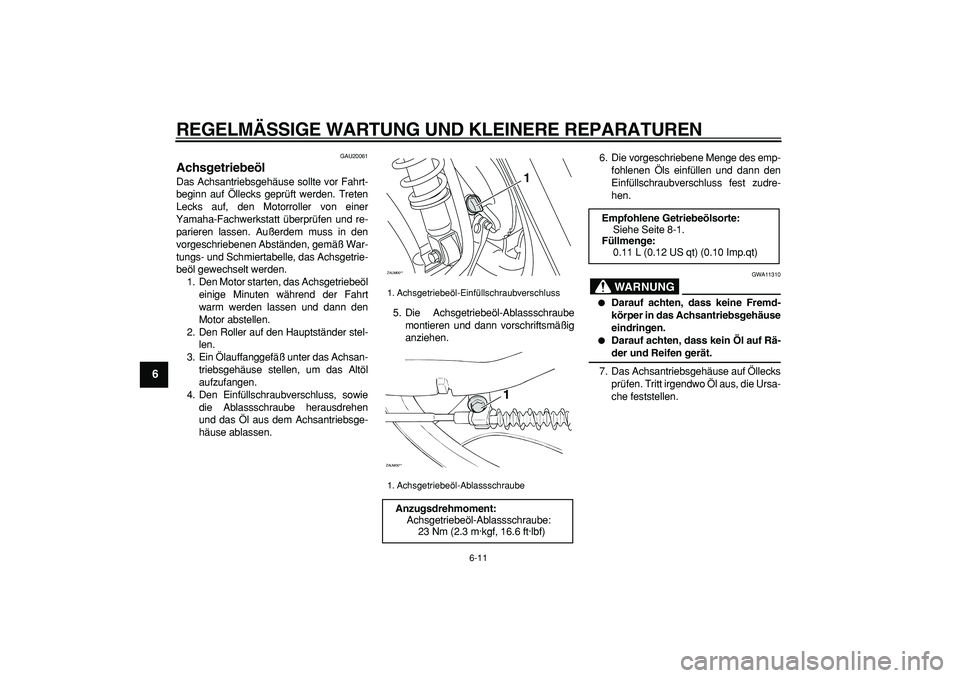

Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsgetrie-
beöl gewechselt werden.
1. Den Motor starten, das Achsgetriebeöl
einige Minuten während der Fahrt
warm werden lassen und dann den
Motor abstellen.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Einfüllschraubverschluss, sowie
die Ablassschraube herausdrehen
und das Öl aus dem Achsantriebsge-
häuse ablassen.5. Die Achsgetriebeöl-Ablassschraube
montieren und dann vorschriftsmäßig
anziehen.6. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
WARNUNG

GWA11310

Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.

Darauf achten, dass kein Öl auf Rä-
der und Reifen gerät.
7. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
1. Achsgetriebeöl-Einfüllschraubverschluss
1. Achsgetriebeöl-Ablassschraube
Anzugsdrehmoment:
Achsgetriebeöl-Ablassschraube:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
ZAUM00**
1
ZAUM00**
1

Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.11 L (0.12 US qt) (0.10 Imp.qt)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
2
3
4
5
67
8
9

GAUT1843

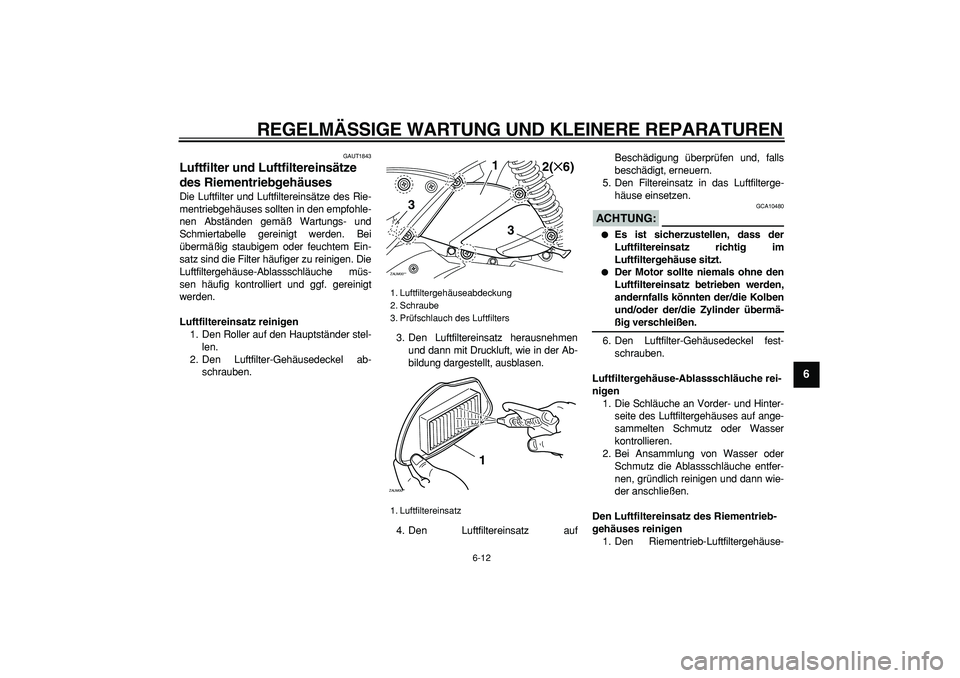

Luftfilter und Luftfiltereinsätze
des Riementriebgehäuses
Die Luftfilter und Luftfiltereinsätze des Rie-
mentriebgehäuses sollten in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei
übermäßig staubigem oder feuchtem Ein-
satz sind die Filter häufiger zu reinigen. Die
Luftfiltergehäuse-Ablassschläuche müs-
sen häufig kontrolliert und ggf. gereinigt
werden.
Luftfiltereinsatz reinigen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.3. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der Ab-
bildung dargestellt, ausblasen.
4. Den Luftfiltereinsatz aufBeschädigung überprüfen und, falls
beschädigt, erneuern.
5. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:

GCA10480

Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im
Luftfiltergehäuse sitzt.

Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-
ßig verschleißen.
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Luftfiltergehäuse-Ablassschläuche rei-
nigen
1. Die Schläuche an Vorder- und Hinter-
seite des Luftfiltergehäuses auf ange-
sammelten Schmutz oder Wasser
kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz die Ablassschläuche entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
Den Luftfiltereinsatz des Riementrieb-
gehäuses reinigen
1. Den Riementrieb-Luftfiltergehäuse-

1. Luftfiltergehäuseabdeckung
2. Schraube
3. Prüfschlauch des Luftfilters
1. Luftfiltereinsatz
ZAUM00**
1
2(✕6)
3
3
ZAUM00**
1

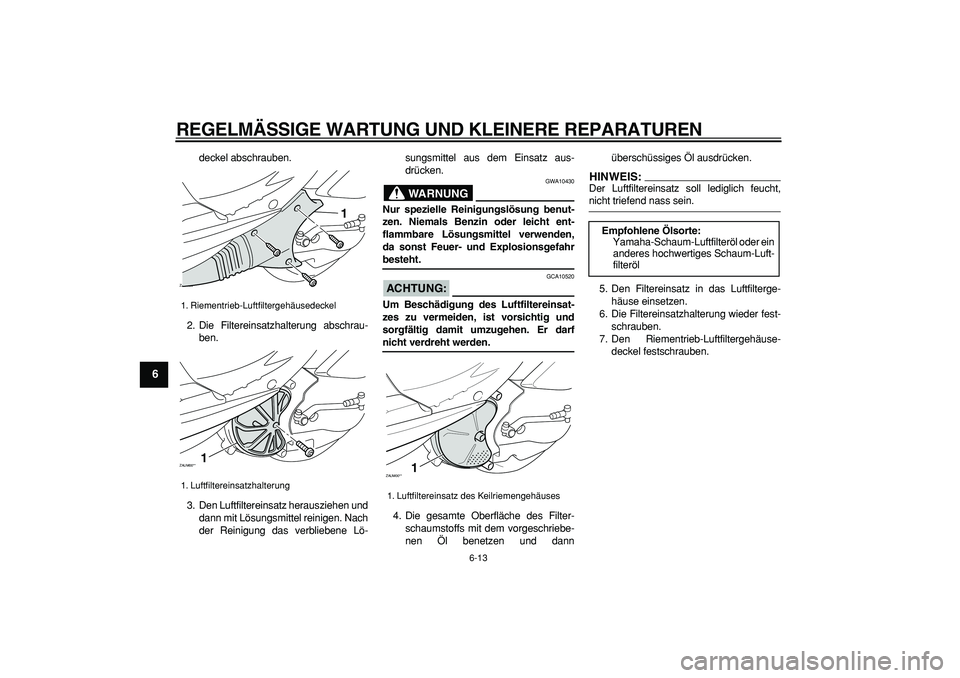

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
1
2
3
4
5
6
7
8
9

deckel abschrauben.
2. Die Filtereinsatzhalterung abschrau-
ben.
3. Den Luftfiltereinsatz herausziehen und
dann mit Lösungsmittel reinigen. Nach
der Reinigung das verbliebene Lö-sungsmittel aus dem Einsatz aus-
drücken.
WARNUNG

GWA10430
Nur spezielle Reinigungslösung benut-
zen. Niemals Benzin oder leicht ent-
flammbare Lösungsmittel verwenden,
da sonst Feuer- und Explosionsgefahr
besteht.
ACHTUNG:

GCA10520
Um Beschädigung des Luftfiltereinsat-
zes zu vermeiden, ist vorsichtig und
sorgfältig damit umzugehen. Er darf
nicht verdreht werden.
4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dannüberschüssiges Öl ausdrücken.
HINWEIS:

Der Luftfiltereinsatz soll lediglich feucht,
nicht triefend nass sein.
5. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
6. Die Filtereinsatzhalterung wieder fest-
schrauben.
7. Den Riementrieb-Luftfiltergehäuse-
deckel festschrauben.
1. Riementrieb-Luftfiltergehäusedeckel
1. Luftfiltereinsatzhalterung
ZAUM00**
1
ZAUM00**
1

1. Luftfiltereinsatz des Keilriemengehäuses
ZAUM00**
1

Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl

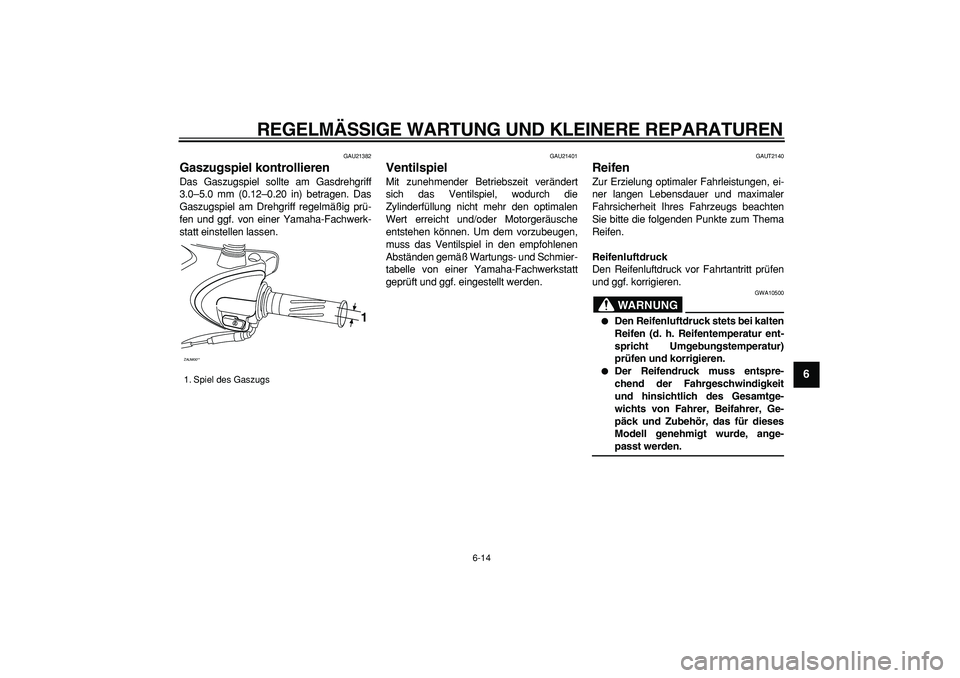

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
2
3
4
5
67
8
9

GAU21382
Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muss das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAUT2140
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG

GWA10500

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
1. Spiel des Gaszugs
ZAUM00**
1

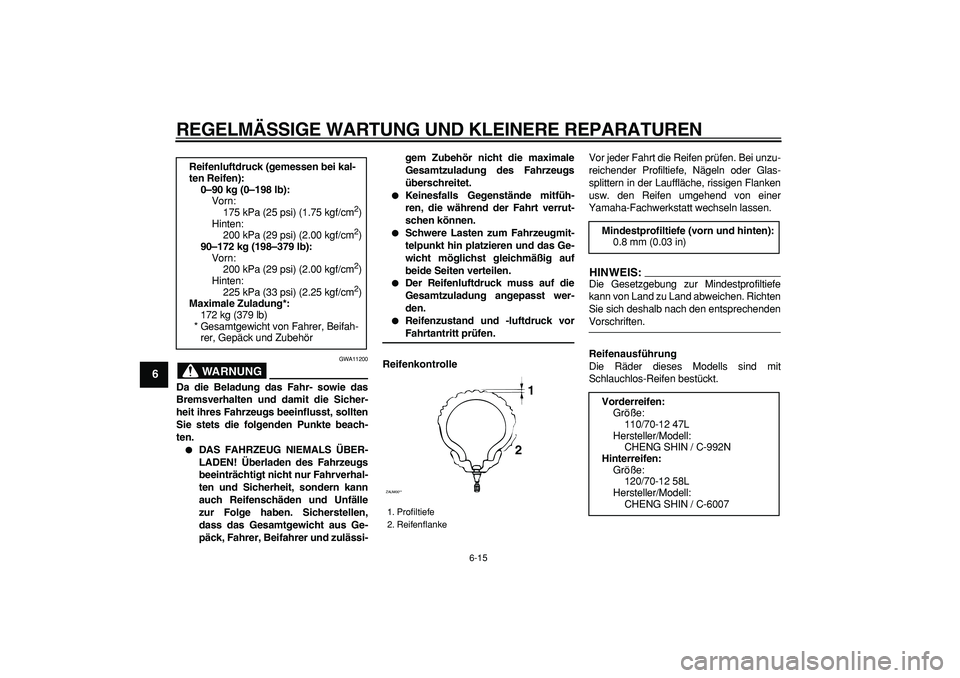

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
1
2
3
4
5
6
7
8
9
WARNUNG

GWA11200
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit ihres Fahrzeugs beeinflusst, sollten
Sie stets die folgenden Punkte beach-
ten.

DAS FAHRZEUG NIEMALS ÜBER-
LADEN! Überladen des Fahrzeugs
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.

Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.

Schwere Lasten zum Fahrzeugmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.

Der Reifenluftdruck muss auf die
Gesamtzuladung angepasst wer-
den.

Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:

Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit
Schlauchlos-Reifen bestückt.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
175 kPa (25 psi) (1.75 kgf/cm

2

)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2

)
90–172 kg (198–379 lb):
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Maximale Zuladung*:
172 kg (379 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Profiltiefe
2. Reifenflanke
ZAUM00**
1
2

Mindestprofiltiefe (vorn und hinten):
0.8 mm (0.03 in)
Vorderreifen:
Größe:
110/70-12 47L
Hersteller/Modell:
CHENG SHIN / C-992N
Hinterreifen:
Größe:
120/70-12 58L
Hersteller/Modell:
CHENG SHIN / C-6007
