YAMAHA CYGNUS 125 2007 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
2
3
4
5
67
8
9
WARNUNG

GWA10470

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
GAU21960

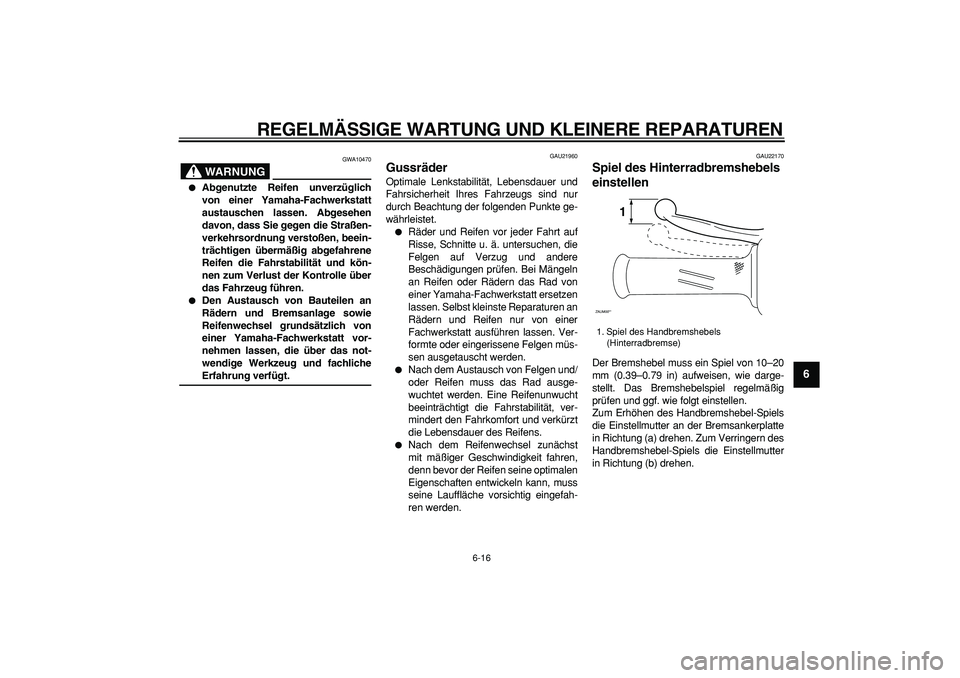

Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Mängeln
an Reifen oder Rädern das Rad von
einer Yamaha-Fachwerkstatt ersetzen
lassen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU22170
Spiel des Hinterradbremshebels
einstellen
Der Bremshebel muss ein Spiel von 10–20
mm (0.39–0.79 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig
prüfen und ggf. wie folgt einstellen.
Zum Erhöhen des Handbremshebel-Spiels
die Einstellmutter an der Bremsankerplatte
in Richtung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstellmutter
in Richtung (b) drehen.
1. Spiel des Handbremshebels
(Hinterradbremse)
ZAUM00**
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
1
2
3
4
5
6
7
8
9
WARNUNG

GWA10650
Lässt sich die Einstellung auf diese Wei-
se nicht vornehmen, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen
lassen.

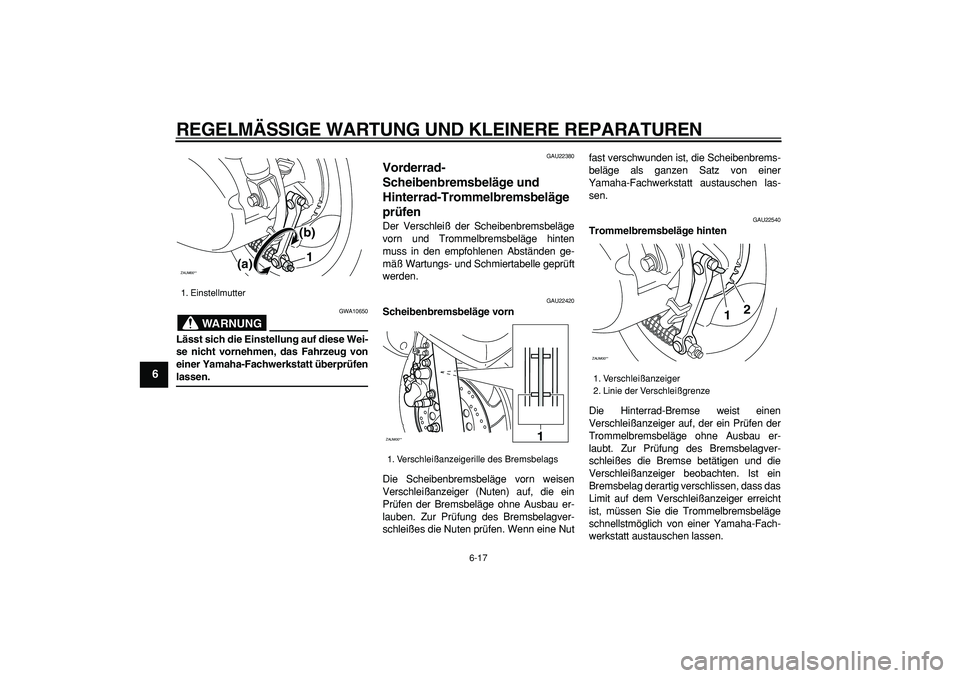

GAU22380
Vorderrad-
Scheibenbremsbeläge und
Hinterrad-Trommelbremsbeläge
prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten
muss in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle geprüft
werden.
GAU22420
Scheibenbremsbeläge vorn
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nutfast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22540
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen
Verschleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf dem Verschleißanzeiger erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
1. Einstellmutter
ZAUM00**
1
(a)(b)

1. Verschleißanzeigerille des Bremsbelags
ZAUM00**
1

1. Verschleißanzeiger
2. Linie der Verschleißgrenze
ZAUM00**
2
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
2
3
4
5
67
8
9

GAU32343

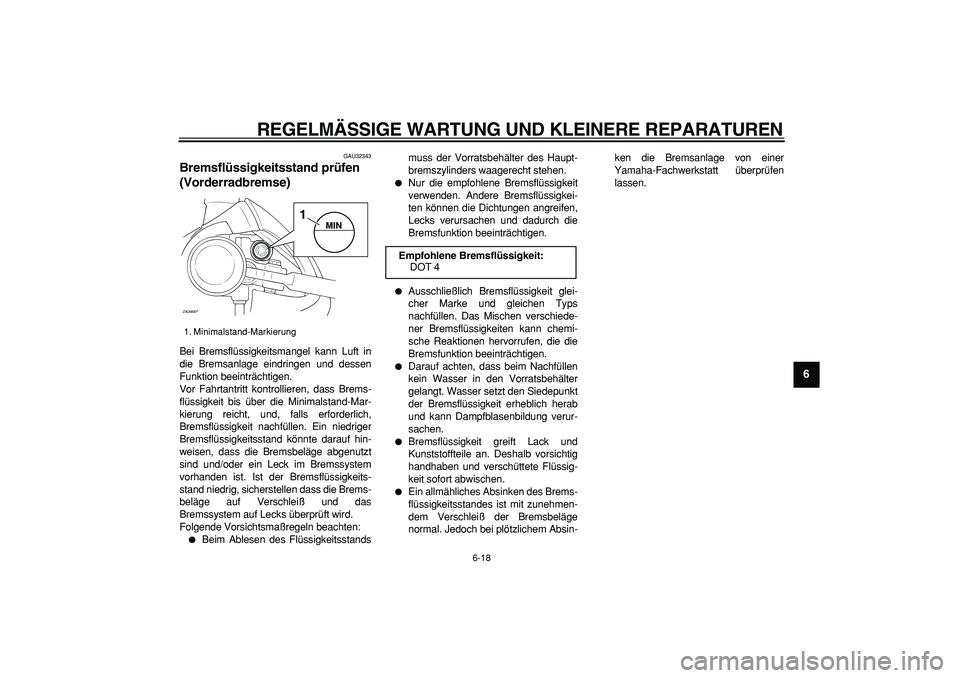

Bremsflüssigkeitsstand prüfen
(Vorderradbremse)
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das
Bremssystem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstandsmuss der Vorratsbehälter des Haupt-
bremszylinders waagerecht stehen.

Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs
nachfüllen. Das Mischen verschiede-
ner Bremsflüssigkeiten kann chemi-
sche Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.

Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.

Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.

Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge
normal. Jedoch bei plötzlichem Absin-ken die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
1. Minimalstand-Markierung
ZAUM00**
1

Empfohlene Bremsflüssigkeit:
DOT 4

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
1
2
3
4
5
6
7
8
9

GAU22720

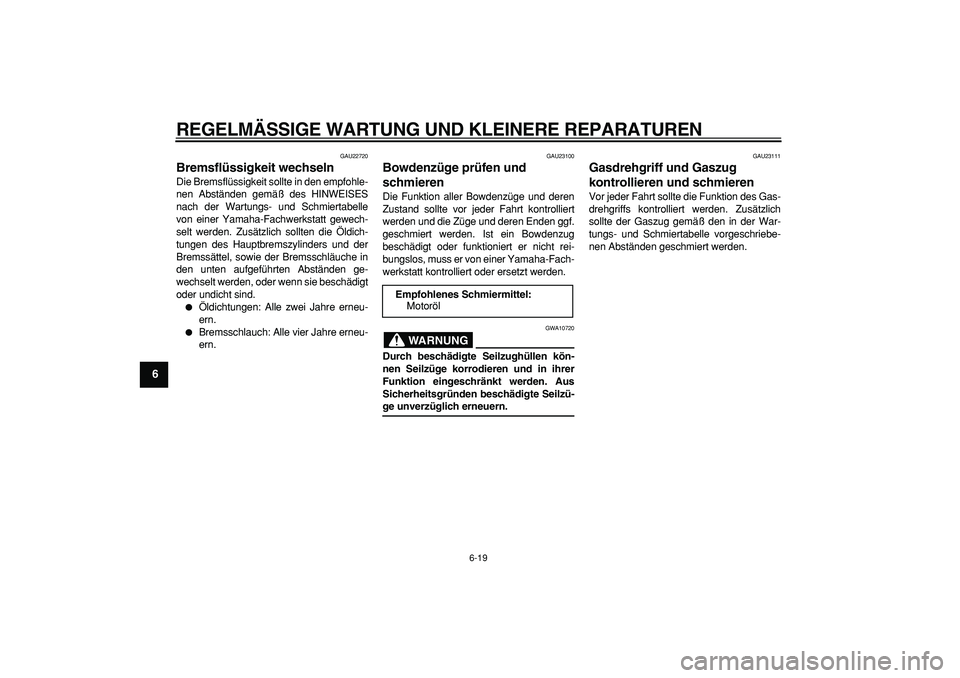

Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläuche in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschlauch: Alle vier Jahre erneu-
ern.
GAU23100
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug
beschädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt werden.
WARNUNG

GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seilzü-
ge unverzüglich erneuern.
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
Empfohlenes Schmiermittel:
Motoröl

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
2
3
4
5
67
8
9

GAU23170

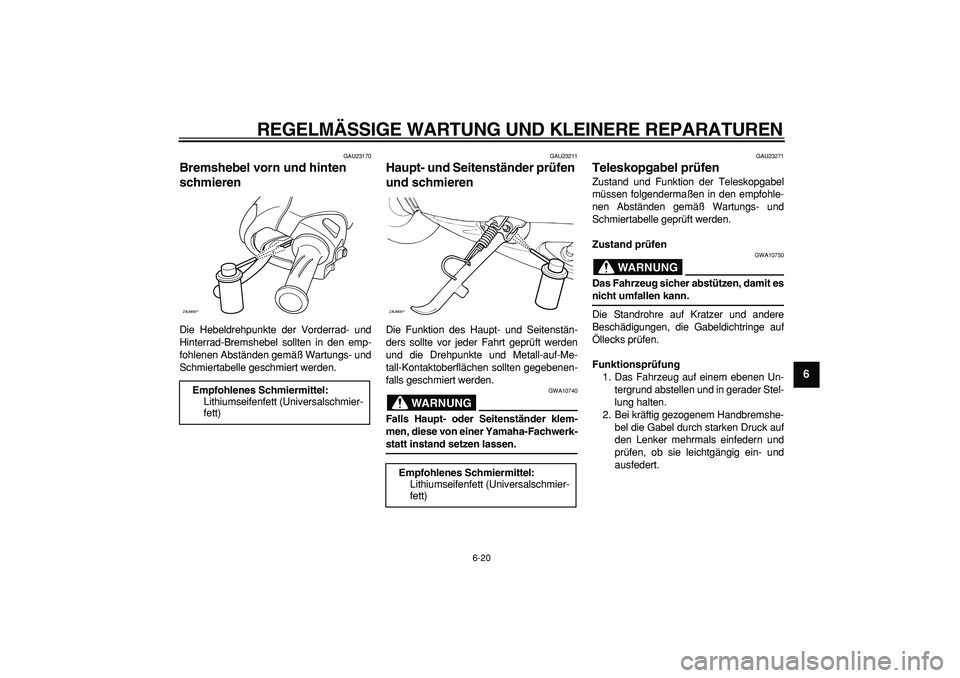

Bremshebel vorn und hinten
schmieren
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23211
Haupt- und Seitenständer prüfen
und schmieren
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Me-
tall-Kontaktoberflächen sollten gegebenen-
falls geschmiert werden.
WARNUNG

GWA10740
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen.
GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
ZAUM00**

Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
ZAUM00**

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
1
2
3
4
5
6
7
8
9
ACHTUNG:

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Motor so aufbocken, dass das
Vorderrad frei in der Luft schwebt.
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
ZAUM00**
ZAUM00**

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
2
3
4
5
67
8
9

GAUT1853

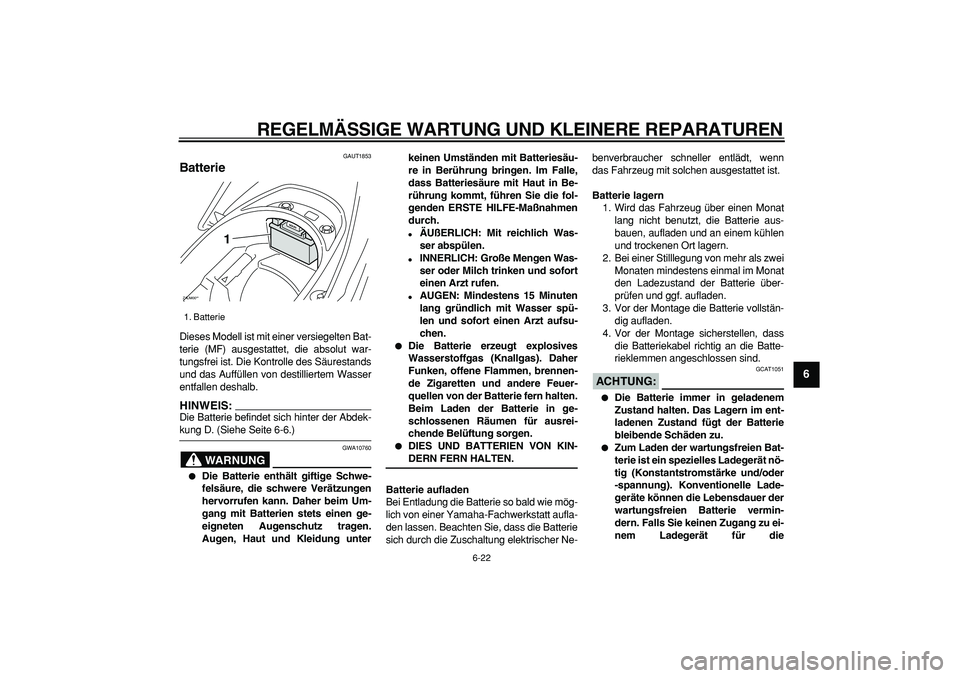

Batterie
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
HINWEIS:

Die Batterie befindet sich hinter der Abdek-
kung D. (Siehe Seite 6-6.)
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unterkeinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.

ÄUßERLICH: Mit reichlich Was-
ser abspülen.

INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.

AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-benverbraucher schneller entlädt, wenn
das Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Vor der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:

GCAT1051

Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.

Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die
1. Batterie
ZAUM00**
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1
2
3
4
5
6
7
8
9

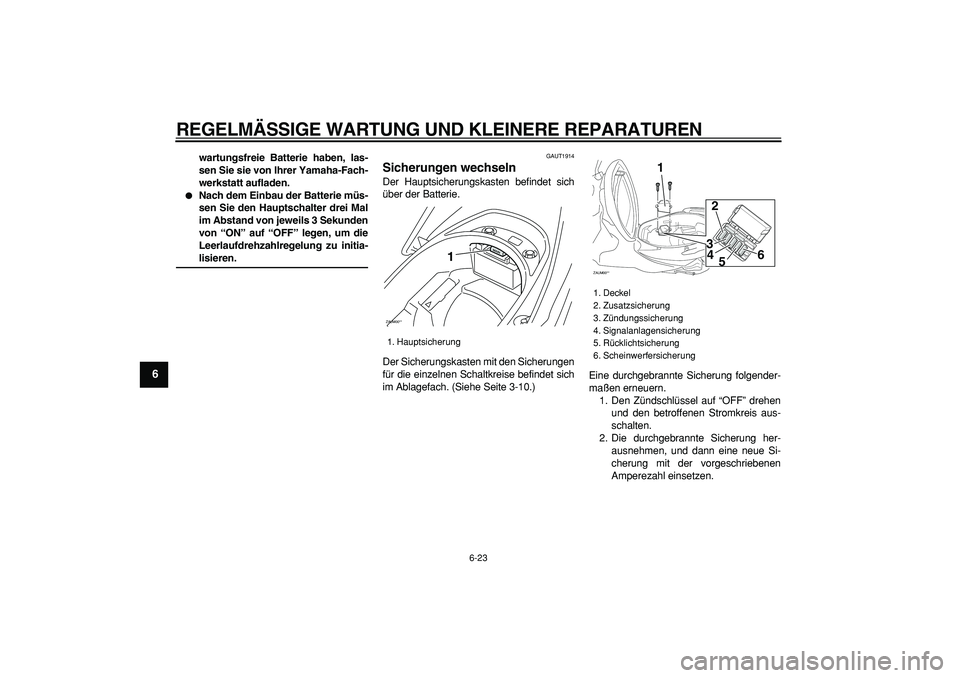

wartungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-Fach-
werkstatt aufladen.

Nach dem Einbau der Batterie müs-
sen Sie den Hauptschalter drei Mal
im Abstand von jeweils 3 Sekunden
von “ON” auf “OFF” legen, um die
Leerlaufdrehzahlregelung zu initia-
lisieren.
GAUT1914
Sicherungen wechseln
Der Hauptsicherungskasten befindet sich
über der Batterie.
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
im Ablagefach. (Siehe Seite 3-10.)Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
1. Hauptsicherung
ZAUM00**
1
1. Deckel
2. Zusatzsicherung
3. Zündungssicherung
4. Signalanlagensicherung
5. Rücklichtsicherung
6. Scheinwerfersicherung
ZAUM00**
1
234
5
6

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
2
3
4
5
67
8
9

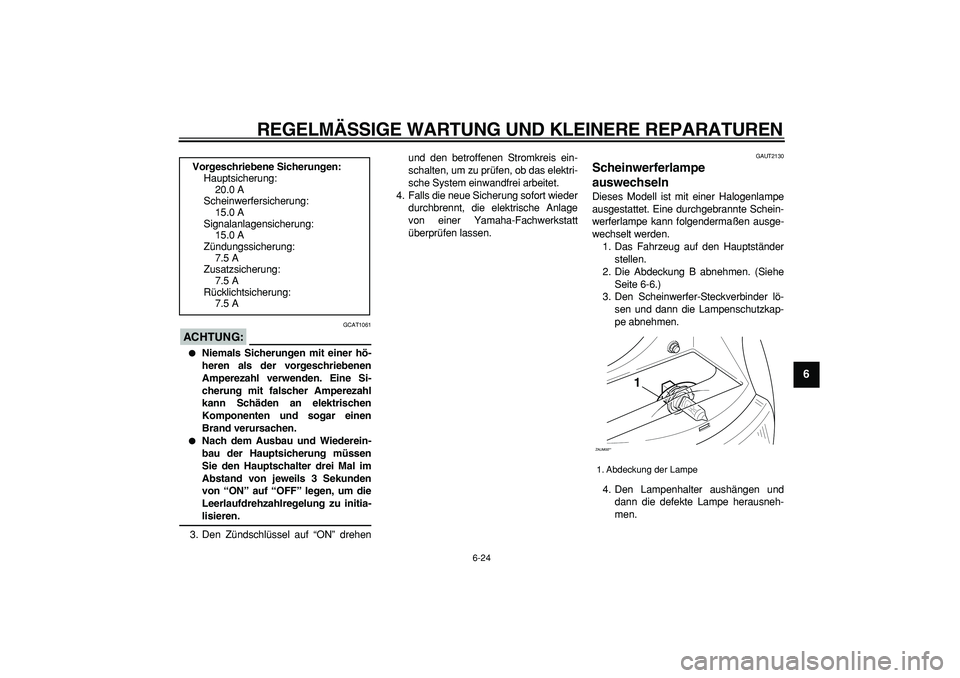

ACHTUNG:

GCAT1061

Niemals Sicherungen mit einer hö-
heren als der vorgeschriebenen
Amperezahl verwenden. Eine Si-
cherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.

Nach dem Ausbau und Wiederein-
bau der Hauptsicherung müssen
Sie den Hauptschalter drei Mal im
Abstand von jeweils 3 Sekunden
von “ON” auf “OFF” legen, um die
Leerlaufdrehzahlregelung zu initia-
lisieren.
3. Den Zündschlüssel auf “ON” drehenund den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUT2130
Scheinwerferlampe
auswechseln
Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckung B abnehmen. (Siehe
Seite 6-6.)
3. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
4. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
Vorgeschriebene Sicherungen:
Hauptsicherung:
20.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
7.5 A
Zusatzsicherung:
7.5 A
Rücklichtsicherung:
7.5 A
1. Abdeckung der Lampe
ZAUM00**
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1
2
3
4
5
6
7
8
9

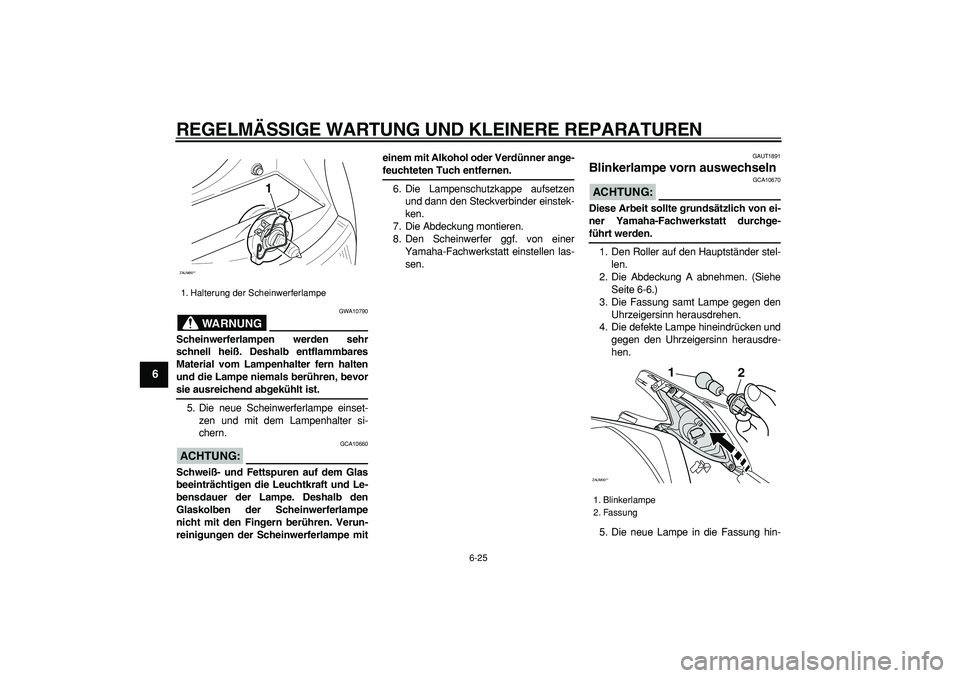

WARNUNG

GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor
sie ausreichend abgekühlt ist.
5. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
ACHTUNG:

GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe miteinem mit Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.
6. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
7. Die Abdeckung montieren.
8. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAUT1891
Blinkerlampe vorn auswechseln
ACHTUNG:

GCA10670
Diese Arbeit sollte grundsätzlich von ei-
ner Yamaha-Fachwerkstatt durchge-
führt werden.
1. Den Roller auf den Hauptständer stel-
len.
2. Die Abdeckung A abnehmen. (Siehe
Seite 6-6.)
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
5. Die neue Lampe in die Fassung hin-
1. Halterung der Scheinwerferlampe
ZAUM00**
1

1. Blinkerlampe
2. Fassung
ZAUM00**
1
2
