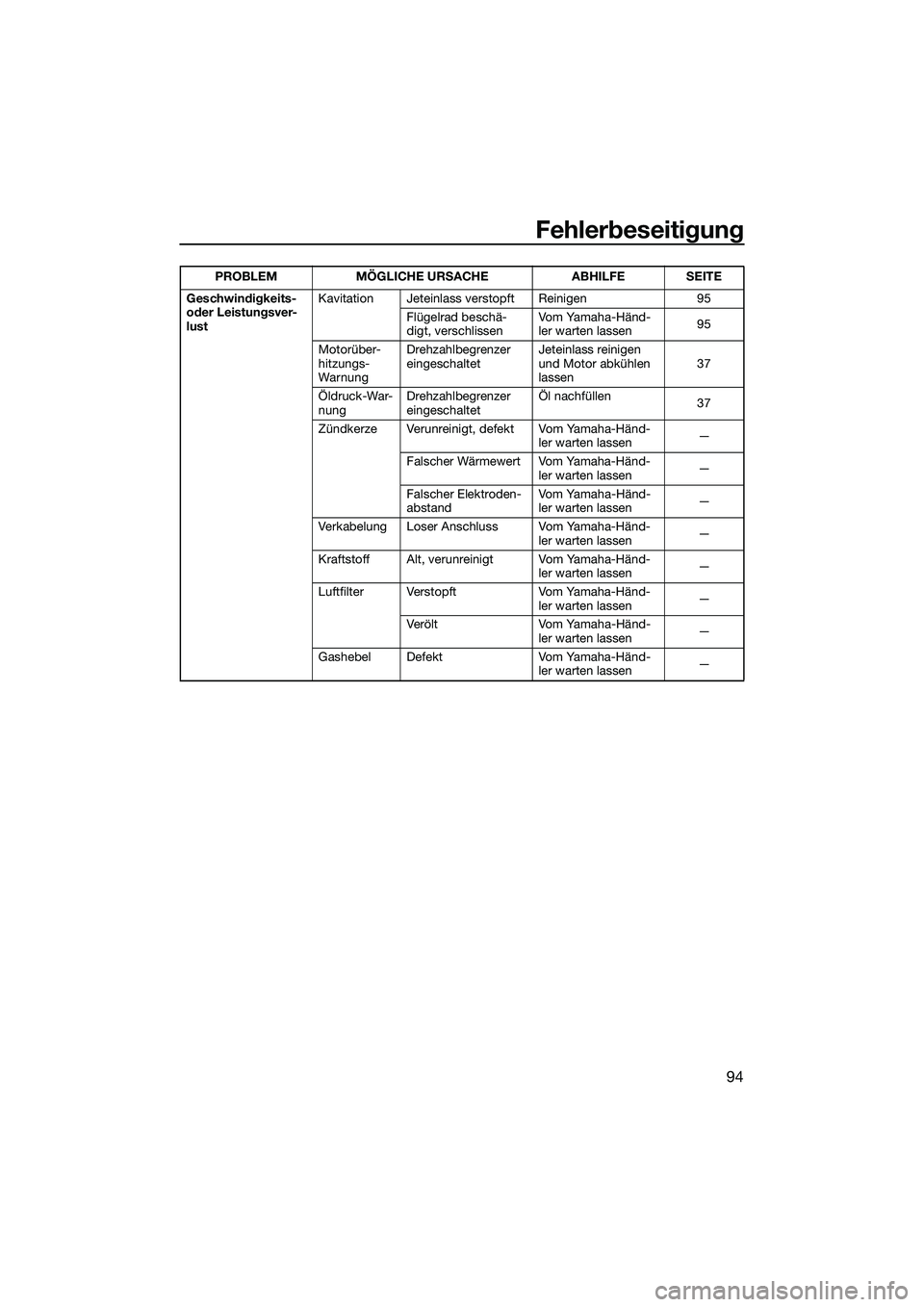

Fehlerbeseitigung
94
Geschwindigkeits-
oder Leistungsver-
lustKavitation Jeteinlass verstopft Reinigen 95
Flügelrad beschä-
digt, verschlissen Vo m Ya ma h a - H ä n d-
ler warten lassen
95
Motorüber-
hitzungs-
Warnu ng Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 37
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
37
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verö lt Vom Yamaha-Händ- ler warten lassen —
Gashebel Defekt Vom Yamaha-Händ- ler warten lassen—
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3Y75G0.book Page 94 Monday, July 19, 2021 10:02 AM

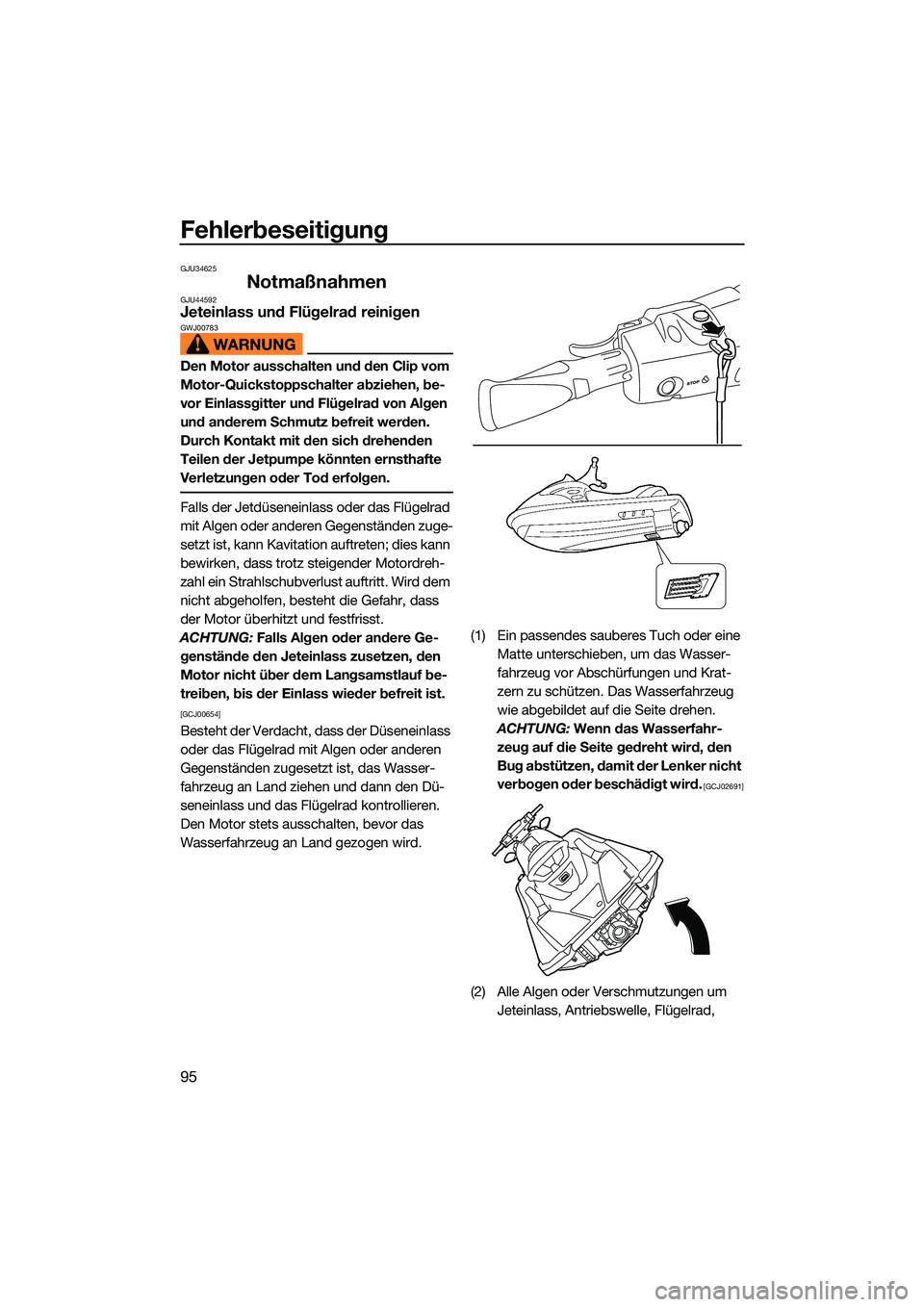

Fehlerbeseitigung
95
GJU34625
NotmaßnahmenGJU44592Jeteinlass und Flügelrad reinigenGWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren.
Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird. (1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Wenn das Wasserfahr-
zeug auf die Seite gedreht wird, den
Bug abstützen, damit der Lenker nicht
verbogen oder beschädigt wird.
[GCJ02691]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
UF3Y75G0.book Page 95 Monday, July 19, 2021 10:02 AM

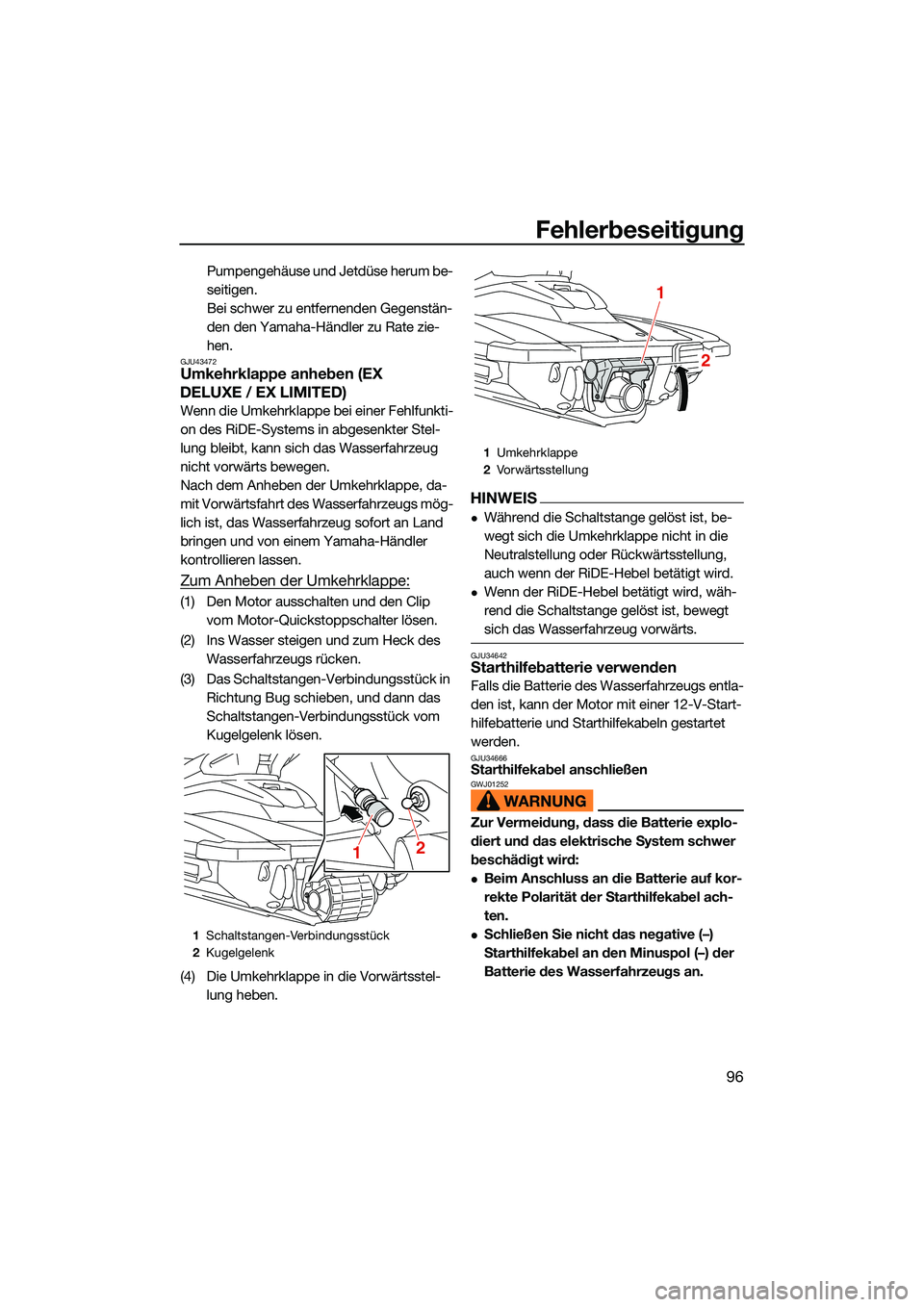

Fehlerbeseitigung
96
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43472Umkehrklappe anheben (EX
DELUXE / EX LIMITED)
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip
vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in Richtung Bug schieben, und dann das
Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.
(4) Die Umkehrklappe in die Vorwärtsstel- lung heben.
HINWEIS
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34666Starthilfekabel anschließenGWJ01252
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie des Wasserfahrzeugs an.1Schaltstangen-Verbindungsstück
2 Kugelgelenk
1 2
1
Umkehrklappe
2 Vorwärtsstellung
1
2
UF3Y75G0.book Page 96 Monday, July 19, 2021 10:02 AM

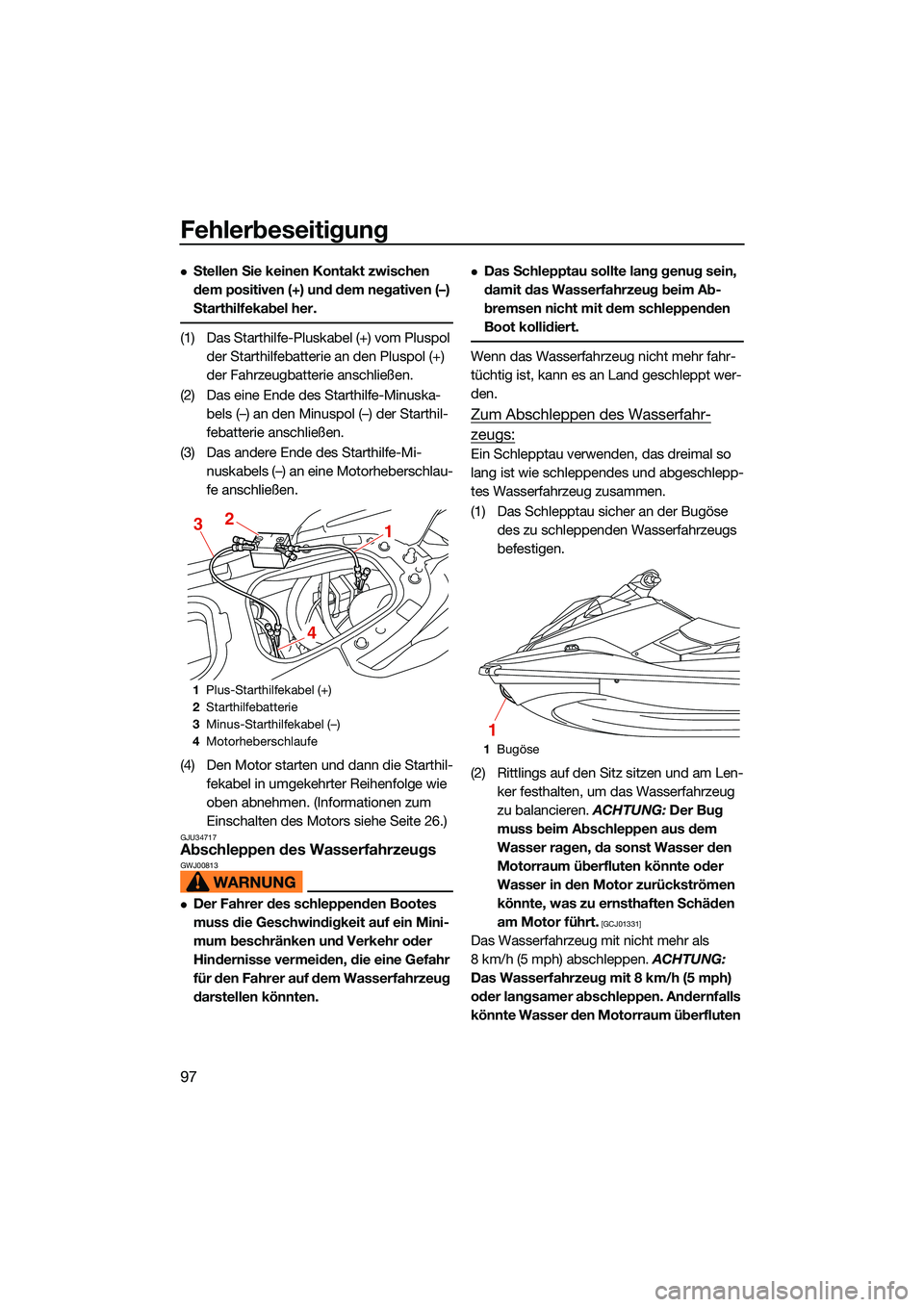

Fehlerbeseitigung
97
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motorheberschlau-
fe anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Informationen zum
Einschalten des Motors siehe Seite 26.)
GJU34717Abschleppen des WasserfahrzeugsGWJ00813
Der Fahrer des schleppenden Bootes
muss die Geschwindigkeit auf ein Mini-
mum beschränken und Verkehr oder
Hindernisse vermeiden, die eine Gefahr
für den Fahrer auf dem Wasserfahrzeug
darstellen könnten.
Das Schlepptau sollte lang genug sein,
damit das Wasserfahrzeug beim Ab-
bremsen nicht mit dem schleppenden
Boot kollidiert.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahr-
zeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz sitzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Das Wasserfahrzeug mit nicht mehr als
8 km/h (5 mph) abschleppen. ACHTUNG:
Das Wasserfahrzeug mit 8 km/h (5 mph)
oder langsamer abschleppen. Andernfalls
könnte Wasser den Motorraum überfluten
1 Plus-Starthilfekabel (+)
2 Starthilfebatterie
3 Minus-Starthilfekabel (–)
4 Motorheberschlaufe
123
4
1Bugöse
1
UF3Y75G0.book Page 97 Monday, July 19, 2021 10:02 AM

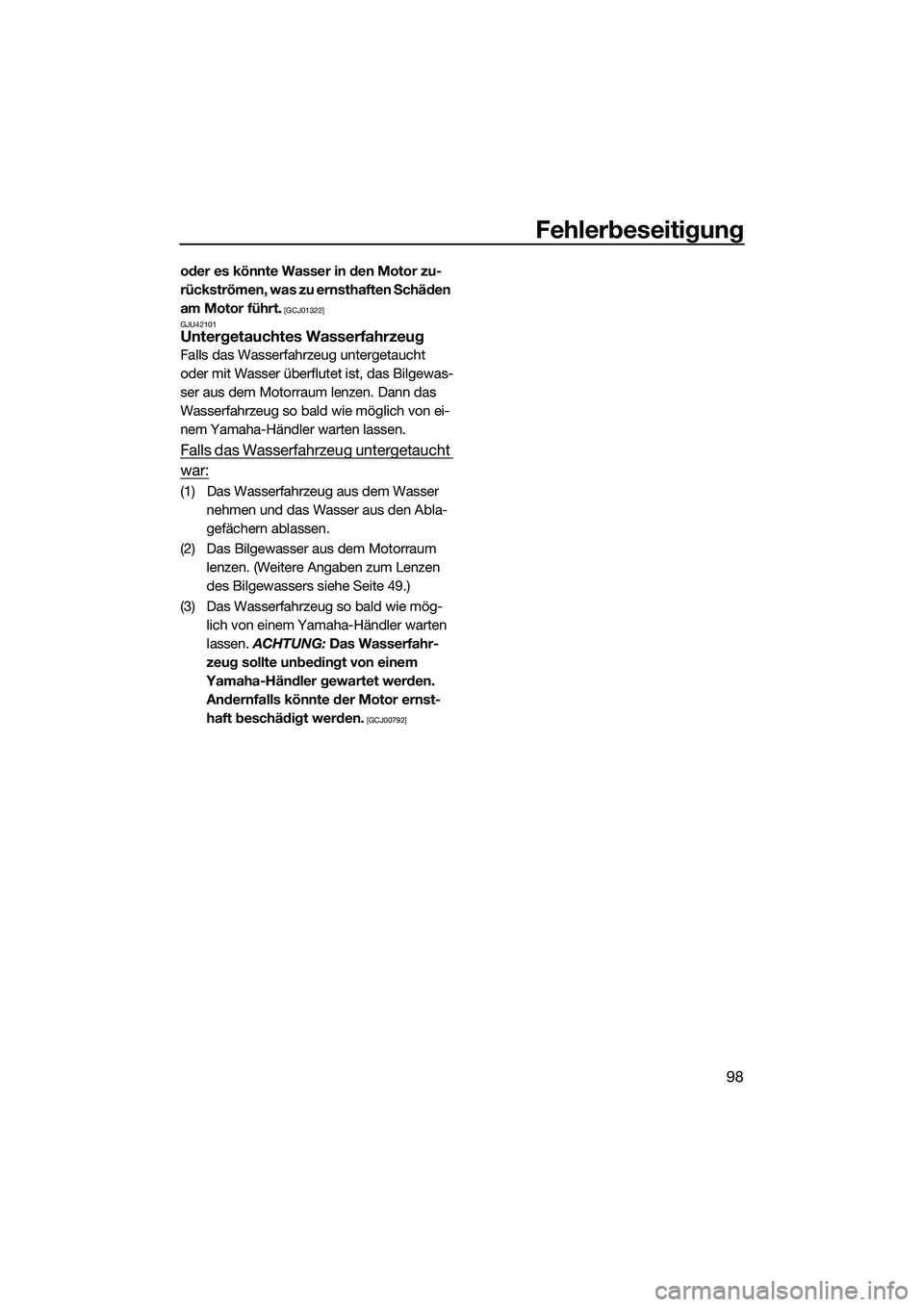

Fehlerbeseitigung
98
oder es könnte Wasser in den Motor zu-
rückströmen, was zu ernsthaften Schäden
am Motor führt.
[GCJ01322]
GJU42101
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht
war:
(1) Das Wasserfahrzeug aus dem Wasser nehmen und das Wasser aus den Abla-
gefächern ablassen.
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 49.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF3Y75G0.book Page 98 Monday, July 19, 2021 10:02 AM

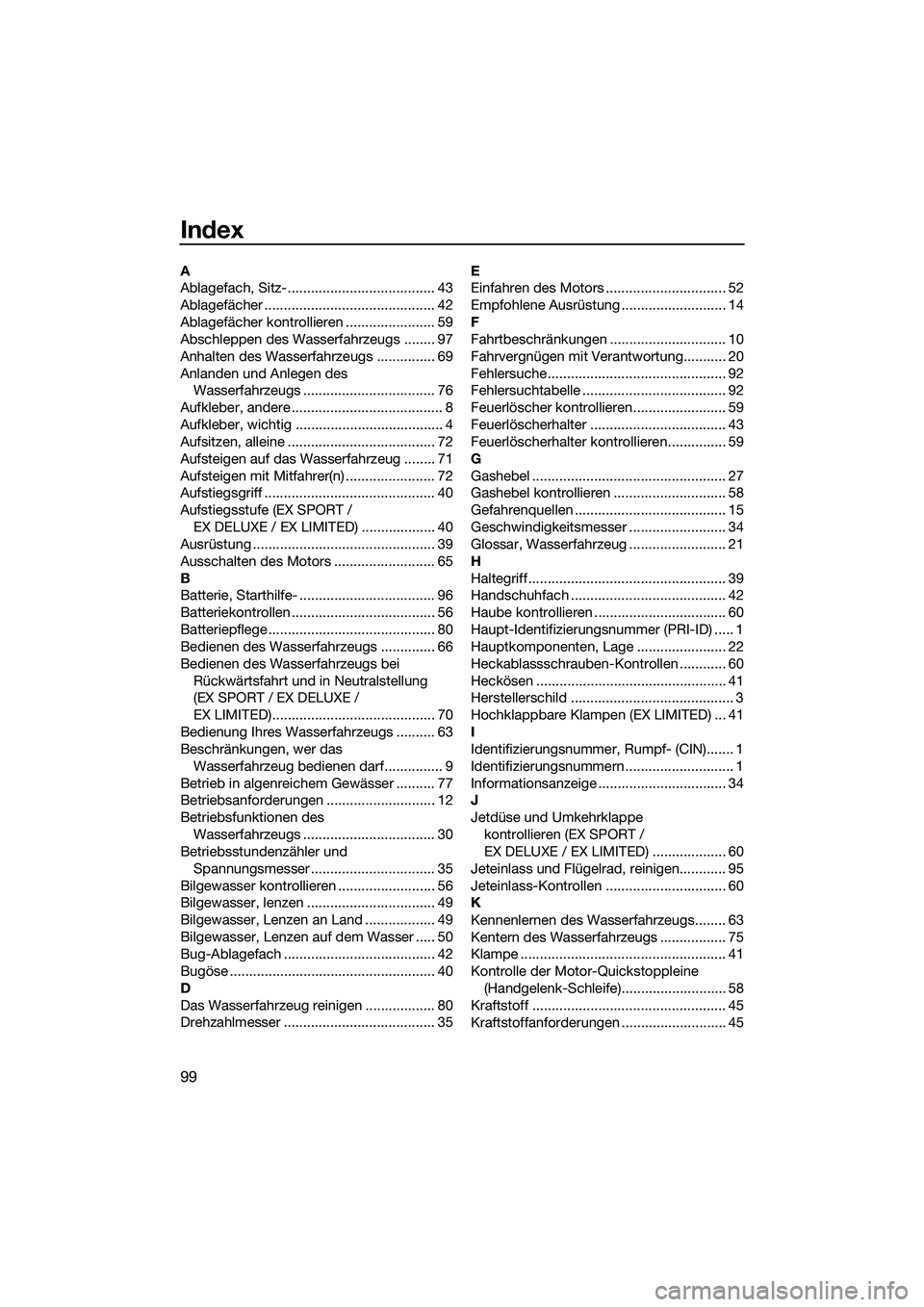

99
Index
A
Ablagefach, Sitz-...................................... 43
Ablagefächer ............................................ 42
Ablagefächer kontrollieren ....................... 59
Abschleppen des Wasserfahrzeugs ........ 97
Anhalten des Wasserfahrzeugs ............... 69
Anlanden und Anlegen des Wasserfahrzeugs .................................. 76
Aufkleber, andere ....................................... 8
Aufkleber, wichtig ...................................... 4
Aufsitzen, alleine ...................................... 72
Aufsteigen auf das Wasserfahrzeug ........ 71
Aufsteigen mit Mitfahrer(n) ....................... 72
Aufstiegsgriff ............................................ 40
Aufstiegsstufe (EX SPORT / EX DELUXE / EX LIMITED) ................... 40
Ausrüstung ............................................... 39
Ausschalten des Motors .......................... 65
B
Batterie, Starthilfe- ................................... 96
Batteriekontrollen ..................................... 56
Batteriepflege ........................................... 80
Bedienen des Wasserfahrzeugs .............. 66
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in Neutralstellung
(EX SPORT / EX DELUXE /
EX LIMITED).......................................... 70
Bedienung Ihres Wasserfahrzeugs .......... 63
Beschränkungen, wer das Wasserfahrzeug bedienen darf............... 9
Betrieb in algenreichem Gewässer .......... 77
Betriebsanforderungen ............................ 12
Betriebsfunktionen des Wasserfahrzeugs .................................. 30
Betriebsstundenzähler und
Spannungsmesser ................................ 35
Bilgewasser kontrollieren ......................... 56
Bilgewasser, lenzen ................................. 49
Bilgewasser, Lenzen an Land .................. 49
Bilgewasser, Lenzen auf dem Wasser ..... 50
Bug-Ablagefach ....................................... 42
Bugöse ..................................................... 40
D
Das Wasserfahrzeug reinigen .................. 80
Drehzahlmesser ....................................... 35 E
Einfahren des Motors ............................... 52
Empfohlene Ausrüstung ........................... 14
F
Fahrtbeschränkungen .............................. 10
Fahrvergnügen mit Verantwortung........... 20
Fehlersuche.............................................. 92
Fehlersuchtabelle ..................................... 92
Feuerlöscher kontrollieren........................ 59
Feuerlöscherhalter ................................... 43
Feuerlöscherhalter kontrollieren............... 59
G
Gashebel .................................................. 27
Gashebel kontrollieren ............................. 58
Gefahrenquellen ....................................... 15
Geschwindigkeitsmesser ......................... 34
Glossar, Wasserfahrzeug ......................... 21
H
Haltegriff................................................... 39
Handschuhfach ........................................ 42
Haube kontrollieren .................................. 60
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 22
Heckablassschrauben-Kontrollen ............ 60
Heckösen ................................................. 41
Herstellerschild .......................................... 3
Hochklappbare Klampen (EX LIMITED) ... 41
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Identifizierungsnummern ............................ 1
Informationsanzeige ................................. 34
J
Jetdüse und Umkehrklappe
kontrollieren (EX SPORT /
EX DELUXE / EX LIMITED) ................... 60
Jeteinlass und Flügelrad, reinigen............ 95
Jeteinlass-Kontrollen ............................... 60
K
Kennenlernen des Wasserfahrzeugs........ 63
Kentern des Wasserfahrzeugs ................. 75
Klampe ..................................................... 41
Kontrolle der Motor-Quickstoppleine (Handgelenk-Schleife)........................... 58
Kraftstoff .................................................. 45
Kraftstoffanforderungen ........................... 45
UF3Y75G0.book Page 99 Monday, July 19, 2021 10:02 AM

Index
100

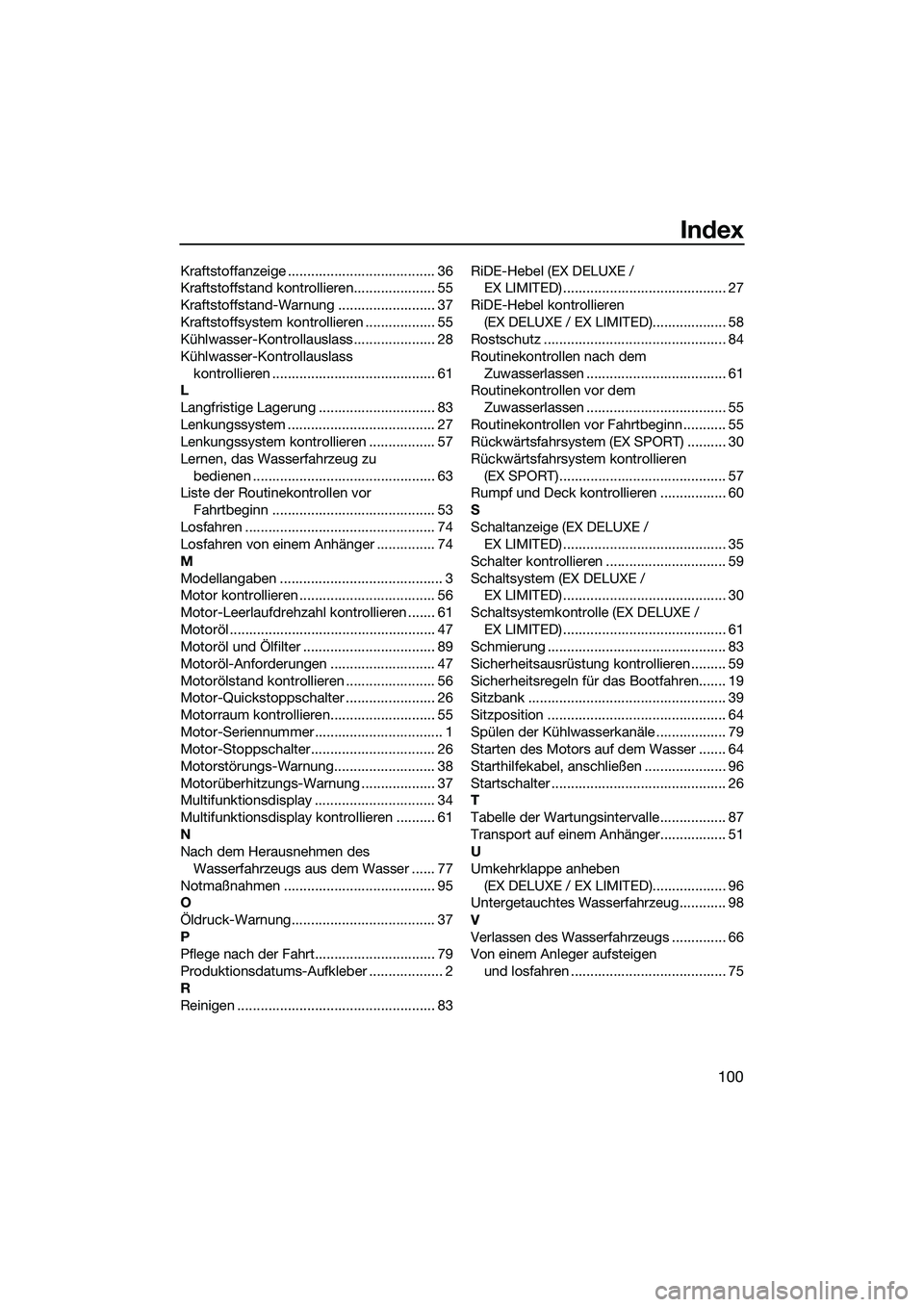

Kraftstoffanzeige ...................................... 36
Kraftstoffstand kontrollieren..................... 55
Kraftstoffstand-Warnung ......................... 37
Kraftstoffsystem kontrollieren .................. 55
Kühlwasser-Kontrollauslass..................... 28
Kühlwasser-Kontrollauslass kontrollieren .......................................... 61
L
Langfristige Lagerung .............................. 83
Lenkungssystem ...................................... 27
Lenkungssystem kontrollieren ................. 57
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 63
Liste der Routinekontrollen vor
Fahrtbeginn .......................................... 53
Losfahren ................................................. 74
Losfahren von einem Anhänger ............... 74
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 56
Motor-Leerlaufdrehzahl kontrollieren ....... 61
Motoröl ..................................................... 47
Motoröl und Ölfilter .................................. 89
Motoröl-Anforderungen ........................... 47
Motorölstand kontrollieren ....................... 56
Motor-Quickstoppschalter ....................... 26
Motorraum kontrollieren........................... 55
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 26
Motorstörungs-Warnung.......................... 38
Motorüberhitzungs-Warnung ................... 37
Multifunktionsdisplay ............................... 34
Multifunktionsdisplay kontrollieren .......... 61
N
Nach dem Herausnehmen des Wasserfahrzeugs aus dem Wasser ...... 77
Notmaßnahmen ....................................... 95
O
Öldruck-Warnung..................................... 37
P
Pflege nach der Fahrt............................... 79
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 83 RiDE-Hebel (EX DELUXE /
EX LIMITED) .......................................... 27
RiDE-Hebel kontrollieren (EX DELUXE / EX LIMITED)................... 58
Rostschutz ............................................... 84
Routinekontrollen nach dem
Zuwasserlassen .................................... 61
Routinekontrollen vor dem
Zuwasserlassen .................................... 55
Routinekontrollen vor Fahrtbeginn ........... 55
Rückwärtsfahrsystem (EX SPORT) .......... 30
Rückwärtsfahrsystem kontrollieren (EX SPORT)........................................... 57
Rumpf und Deck kontrollieren ................. 60
S
Schaltanzeige (EX DELUXE / EX LIMITED) .......................................... 35
Schalter kontrollieren ............................... 59
Schaltsystem (EX DELUXE / EX LIMITED) .......................................... 30
Schaltsystemkontrolle (EX DELUXE / EX LIMITED) .......................................... 61
Schmierung .............................................. 83
Sicherheitsausrüstung kontrollieren ......... 59
Sicherheitsregeln für das Bootfahren....... 19
Sitzbank ................................................... 39
Sitzposition .............................................. 64
Spülen der Kühlwasserkanäle .................. 79
Starten des Motors auf dem Wasser ....... 64
Starthilfekabel, anschließen ..................... 96
Startschalter ............................................. 26
T
Tabelle der Wartungsintervalle................. 87
Transport auf einem Anhänger................. 51
U
Umkehrklappe anheben
(EX DELUXE / EX LIMITED)................... 96
Untergetauchtes Wasserfahrzeug............ 98
V
Verlassen des Wasserfahrzeugs .............. 66
Von einem Anleger aufsteigen
und losfahren ........................................ 75
UF3Y75G0.book Page 100 Monday, July 19, 2021 10:02 AM

Index
101

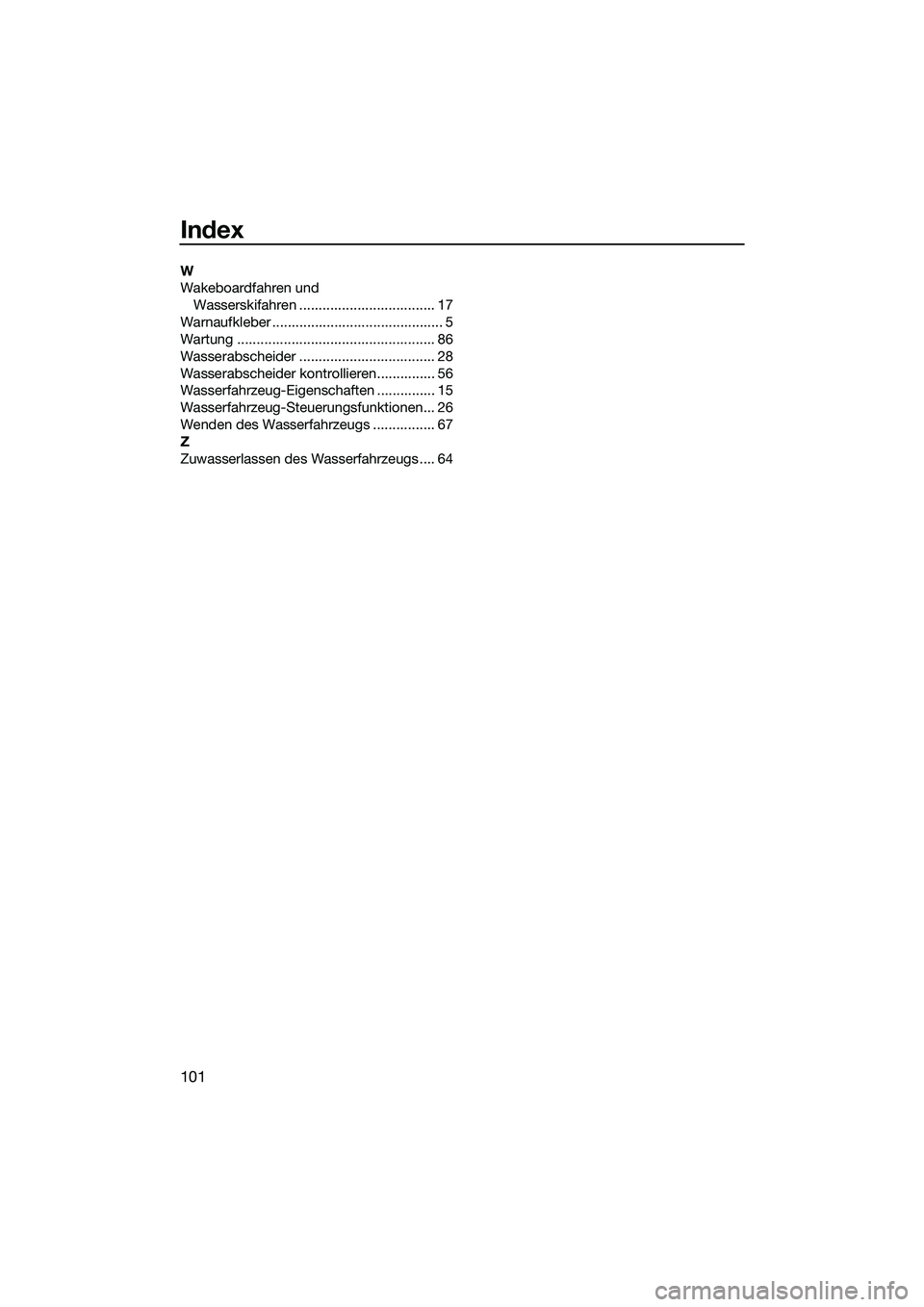

W
Wakeboardfahren und Wasserskifahren ................................... 17
Warnaufkleber ............................................ 5
Wartung ................................................... 86
Wasserabscheider ................................... 28
Wasserabscheider kontrollieren............... 56
Wasserfahrzeug-Eigenschaften ............... 15
Wasserfahrzeug-Steuerungsfunktionen... 26
Wenden des Wasserfahrzeugs ................ 67
Z
Zuwasserlassen des Wasserfahrzeugs .... 64
UF3Y75G0.book Page 101 Monday, July 19, 2021 10:02 AM

UF3Y75G0.book Page 102 Monday, July 19, 2021 10:02 AM

Gedruckt in den USA
August 2021–0.3 × 1 CR
UF3Y75G0.book Page 1 Monday, July 19, 2021 10:02 AM
