YAMAHA EX 2022 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2022, Model line: EX, Model: YAMAHA EX 2022Pages: 110, PDF-Größe: 5.05 MB
Page 1 of 110
Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2022 WaveRunner
EX/EX SPORT EX DELUXE
EX LIMITED
F3Y-F8199-75-G0
UF3Y75G0.book Page 1 Monday, July 19, 2021 10:02 AM
Page 2 of 110

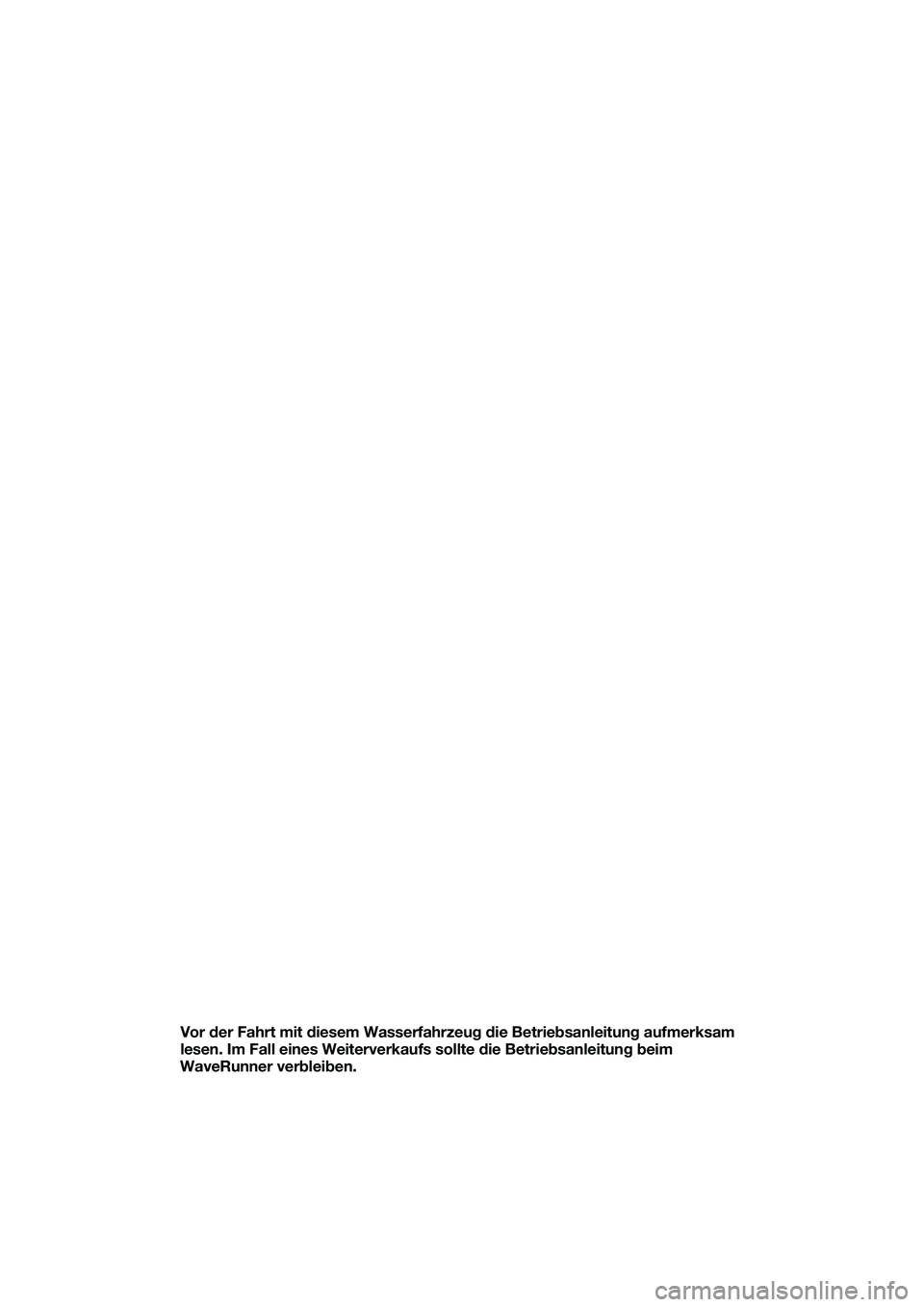

Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim
WaveRunner verbleiben.
UF3Y75G0.book Page 1 Monday, July 19, 2021 10:02 AM
Page 3 of 110

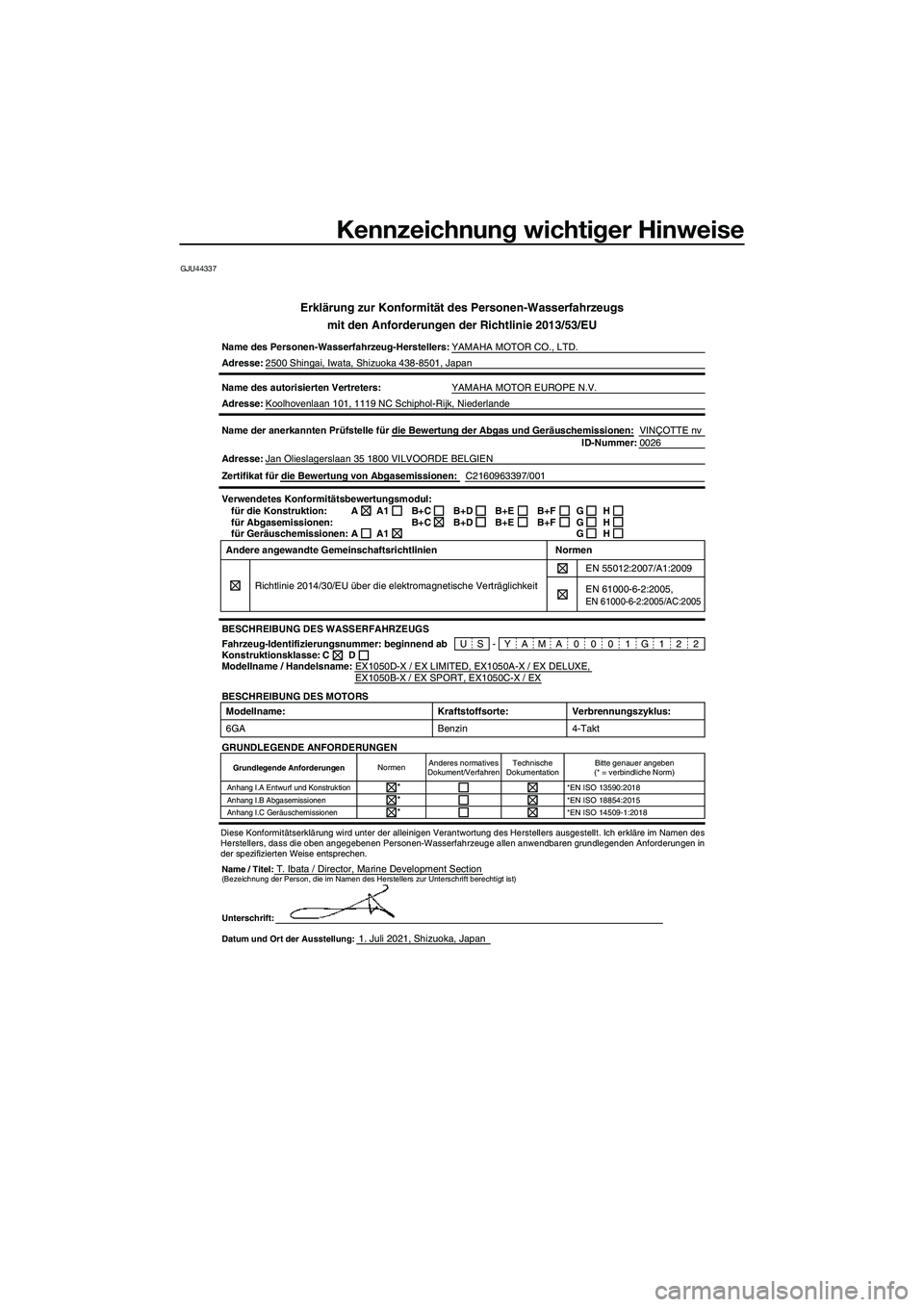

Kennzeichnung wichtiger Hinweise
GJU44337
Erklärung zur Konformität des Personen-Wasserfahrzeugsmit den Anforderungen der Richtlinie 2013/53/EU
Name des Personen-Wasserfahrzeug-Herstellers: YAMAHA MOTOR CO., LTD.
Adresse: 2500 Shingai, Iwata, Shizuoka 438-8501, Japan
Name des autorisierten Vertreters: YAMAHA MOTOR EUROPE N.V.
Adresse: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Niederlande
Name der anerkannten Prüfstelle für die Bewertung der Abgas und Ge\
räuschemissionen: VINÇOTTE nv
0026
ID-Nummer:
Adresse: Jan Olieslagerslaan 35 1800 VILVOORDE BELGIEN
US-YAMA0001G122
Verwendetes Konformitätsbewertungsmodul:
für die Konstruktion:
für Abgasemissionen:
für Geräuschemissionen:
BESCHREIBUNG DES WASSERFAHRZEUGS
BESCHREIBUNG DES MOTORS A
A
Fahrzeug-Identifizierungsnummer: beginnend ab
Modellname / Handelsname: C
Konstruktionsklasse: Andere angewandte Gemeinschaftsrichtlinien
Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit EN 55012:2007/A1:2009
Normen
EN 61000-6-2:2005,
EN 61000-6-2:2005/AC:2005
D
A1
A1B+C
B+CB+D
B+D B+E
B+EB+F
B+FG
G
GH
H
H
Modellname:
6GA
Verbrennungszyklus:
4-Takt
Kraftstoffsorte:
Benzin
GRUNDLEGENDE ANFORDERUNGEN
Grundlegende Anforderungen NormenAnderes normatives
Dokument/Verfahren Technische
Dokumentation Bitte genauer angeben
(* = verbindliche Norm)
Anhang I.A Entwurf und Konstruktion*EN ISO 13590:2018Anhang I.B Abgasemissionen*EN ISO 18854:2015Anhang I.C Geräuschemissionen*EN ISO 14509-1:2018*
* *
Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Ich erkläre im Namen des
Herstellers, dass die oben angegebenen Personen-Wasserfahrzeuge allen anwendbaren grundlegenden Anforderungen in
der spezifizierten Weise entsprechen.
Name / Titel:
T. Ibata / Director, Marine Development Section (Bezeichnung der Person, die im Namen des Herstellers zur Unterschrift \
berechtigt ist)
Unterschrift:
Datum und Ort der Ausstellung:
1. Juli 2021, Shizuoka, Japan
EX1050D-X / EX LIMITED, EX1050A-X / EX DELUXE,
EX1050B-X / EX SPORT, EX1050C-X / EX
Zertifikat für die Bewertung von Abgasemissionen:
C2160963397/001
UF3Y75G0.book Page 1 Monday, July 19, 2021 10:02 AM
Page 4 of 110

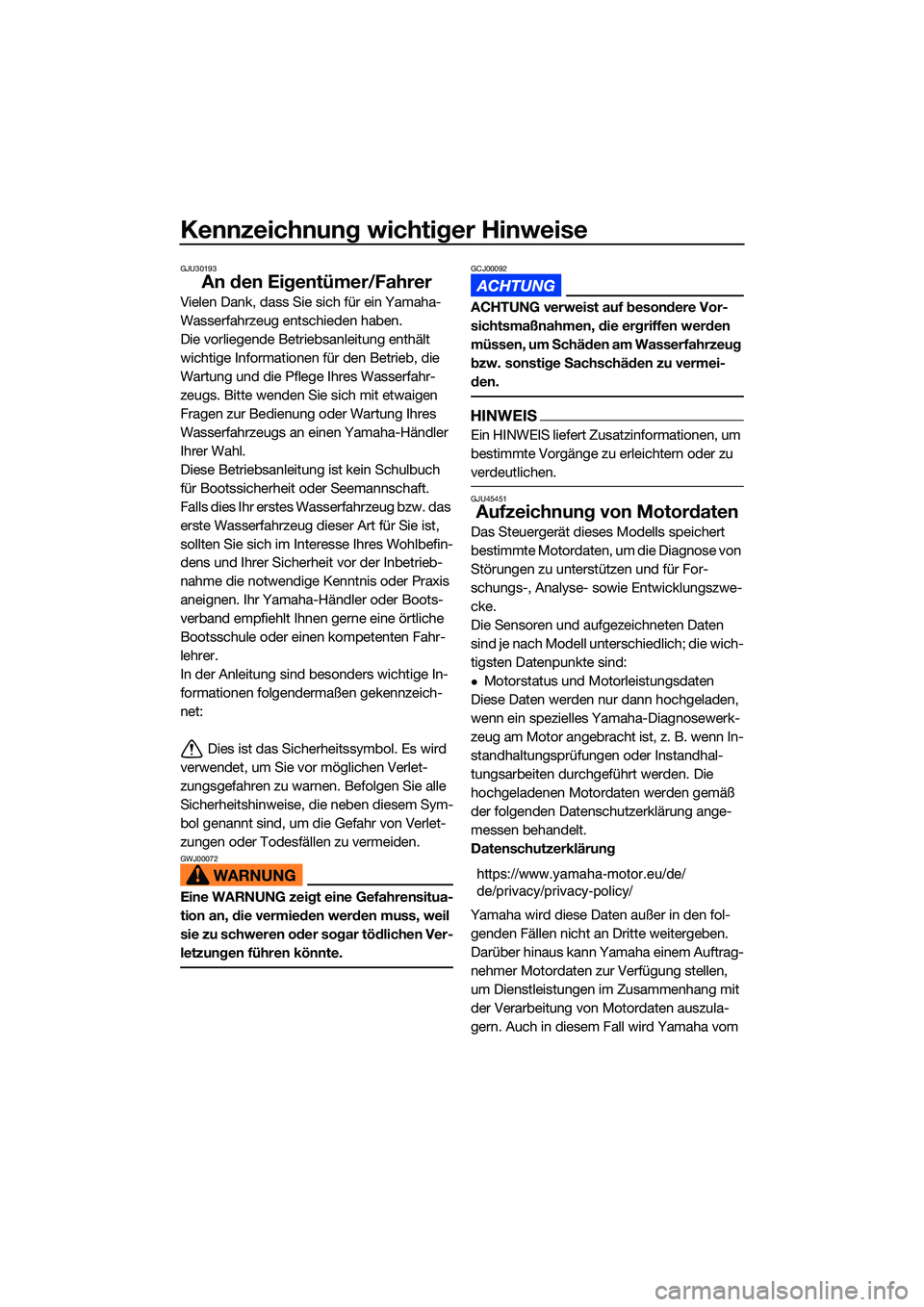

Kennzeichnung wichtiger Hinweise
GJU30193
An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch
für Bootssicherheit oder Seemannschaft.
Falls dies Ihr erstes Wasserfahrzeug bzw. das
erste Wasserfahrzeug dieser Art für Sie ist,
sollten Sie sich im Interesse Ihres Wohlbefin-
dens und Ihrer Sicherheit vor der Inbetrieb-
nahme die notwendige Kenntnis oder Praxis
aneignen. Ihr Yamaha-Händler oder Boots-
verband empfiehlt Ihnen gerne eine örtliche
Bootsschule oder einen kompetenten Fahr-
lehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
GWJ00072
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
GCJ00092
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
GJU45451
Aufzeichnung von Motordaten
Das Steuergerät dieses Modells speichert
bestimmte Motordaten, um die Diagnose von
Störungen zu unterstützen und für For-
schungs-, Analyse- sowie Entwicklungszwe-
cke.
Die Sensoren und aufgezeichneten Daten
sind je nach Modell unterschiedlich; die wich-
tigsten Datenpunkte sind:
Motorstatus und Motorleistungsdaten
Diese Daten werden nur dann hochgeladen,
wenn ein spezielles Yamaha-Diagnosewerk-
zeug am Motor angebracht ist, z. B. wenn In-
standhaltungsprüfungen oder Instandhal-
tungsarbeiten durchgeführt werden. Die
hochgeladenen Motordaten werden gemäß
der folgenden Datenschutzerklärung ange-
messen behandelt.
Datenschutzerklärung
Yamaha wird diese Daten außer in den fol- genden Fällen nicht an Dritte weitergeben.
Darüber hinaus kann Yamaha einem Auftrag-
nehmer Motordaten zur Verfügung stellen,
um Dienstleistungen im Zusammenhang mit
der Verarbeitung von Motordaten auszula-
gern. Auch in diesem Fall wird Yamaha vom
https://www.yamaha-motor.eu/de/
de/privacy/privacy-policy/
UF3Y75G0.book Page 2 Monday, July 19, 2021 10:02 AM
Page 5 of 110

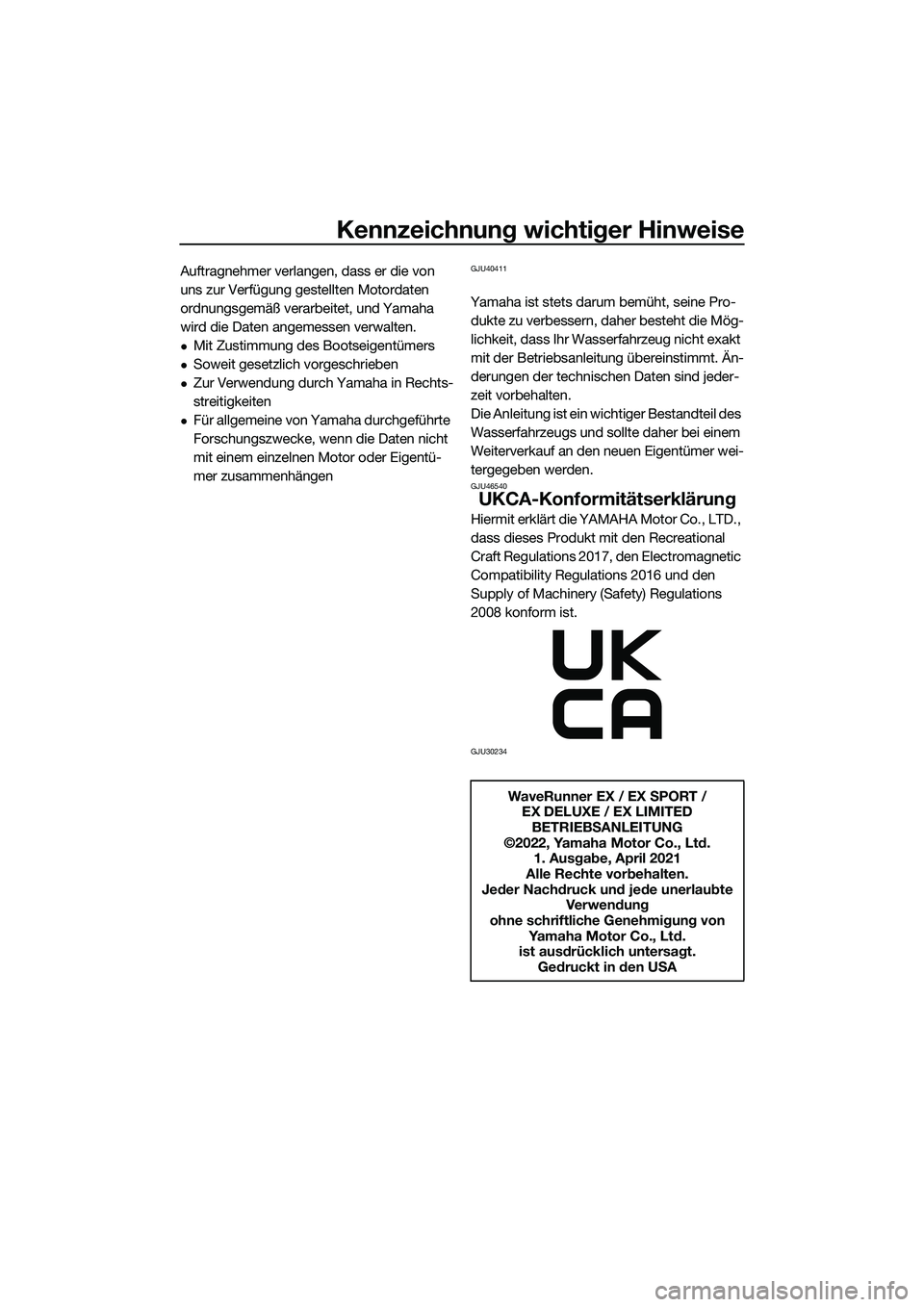

Kennzeichnung wichtiger Hinweise
Auftragnehmer verlangen, dass er die von
uns zur Verfügung gestellten Motordaten
ordnungsgemäß verarbeitet, und Yamaha
wird die Daten angemessen verwalten.
Mit Zustimmung des Bootseigentümers
Soweit gesetzlich vorgeschrieben
Zur Verwendung durch Yamaha in Rechts-
streitigkeiten
Für allgemeine von Yamaha durchgeführte
Forschungszwecke, wenn die Daten nicht
mit einem einzelnen Motor oder Eigentü-
mer zusammenhängen
GJU40411
Yamaha ist stets darum bemüht, seine Pro-dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU46540
UKCA-Konformitätserklärung
Hiermit erklärt die YAMAHA Motor Co., LTD.,
dass dieses Produkt mit den Recreational
Craft Regulations 2017, den Electromagnetic
Compatibility Regulations 2016 und den
Supply of Machinery (Safety) Regulations
2008 konform ist.
GJU30234
WaveRunner EX / EX SPORT / EX DELUXE / EX LIMITEDBETRIEBSANLEITUNG
©2022, Yamaha Motor Co., Ltd. 1. Ausgabe, April 2021
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unerlaubte Verwendung
ohne schriftliche Genehmigung von
Ya m a h a M o t o r C o . , L t d .
ist ausdrücklich untersagt. Gedruckt in den USA
UF3Y75G0.book Page 3 Monday, July 19, 2021 10:02 AM
Page 6 of 110

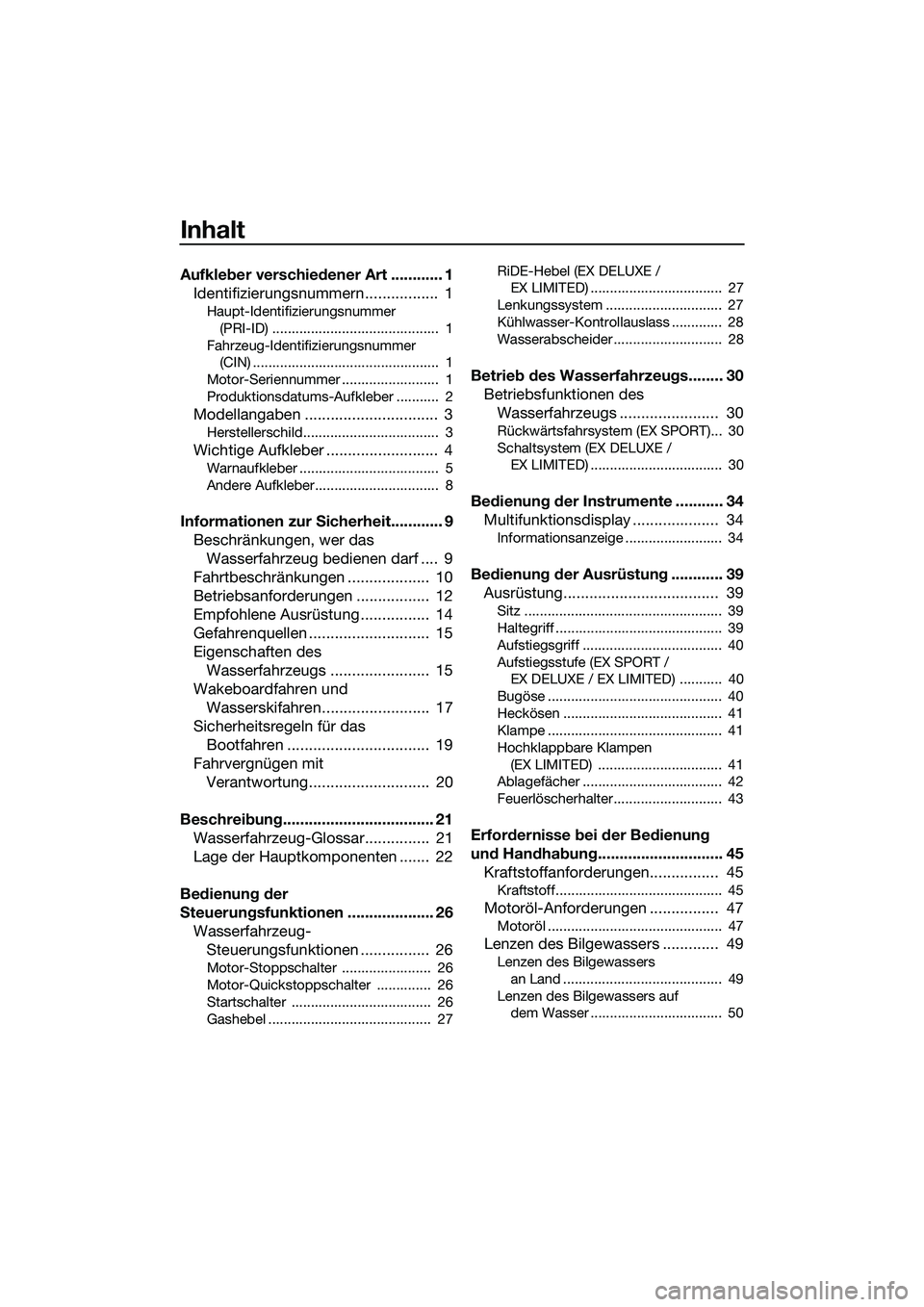

Inhalt

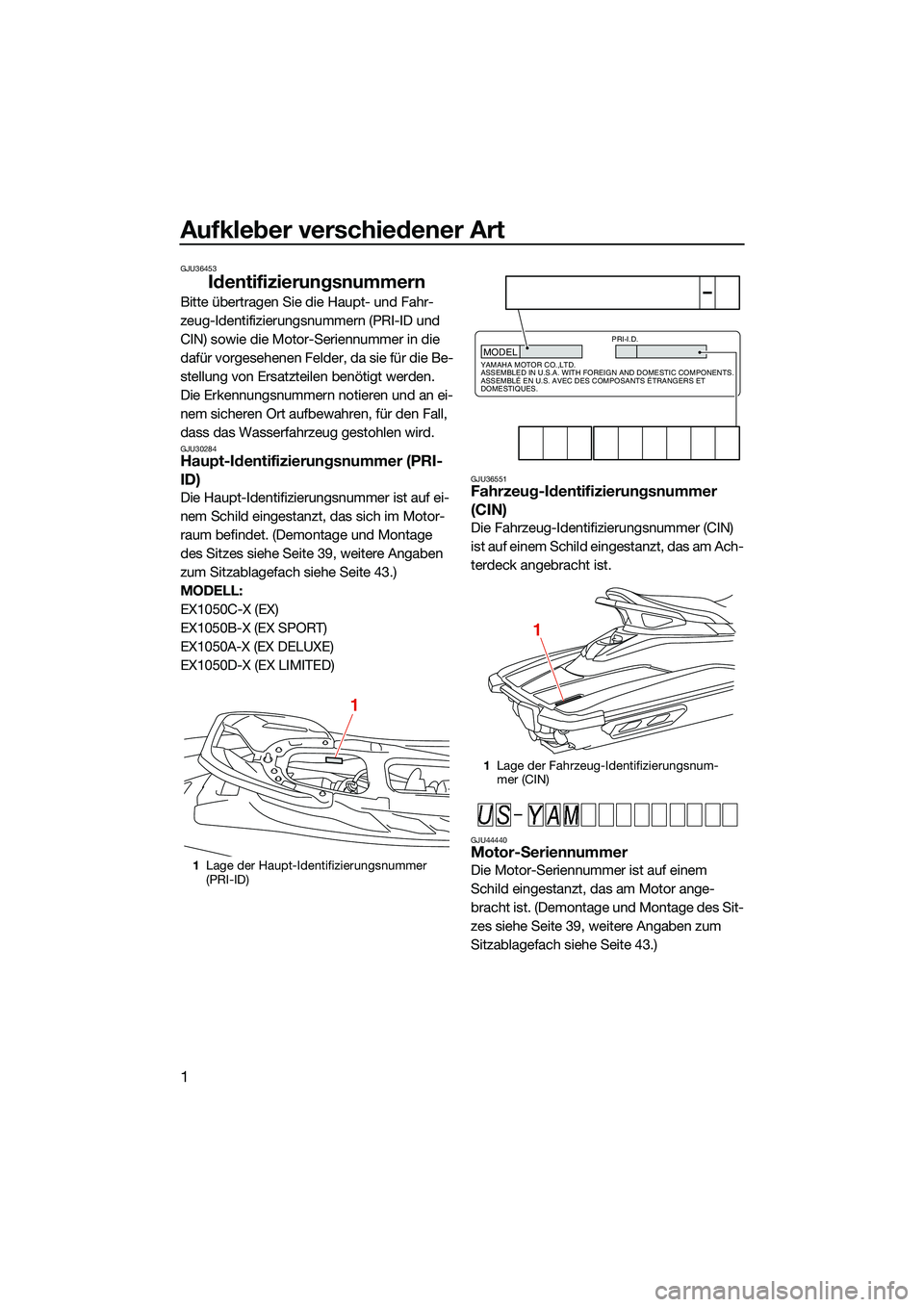

Aufkleber verschiedener Art ............ 1Identifizierungsnummern................. 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer (CIN) ................................................ 1
Motor-Seriennummer ......................... 1

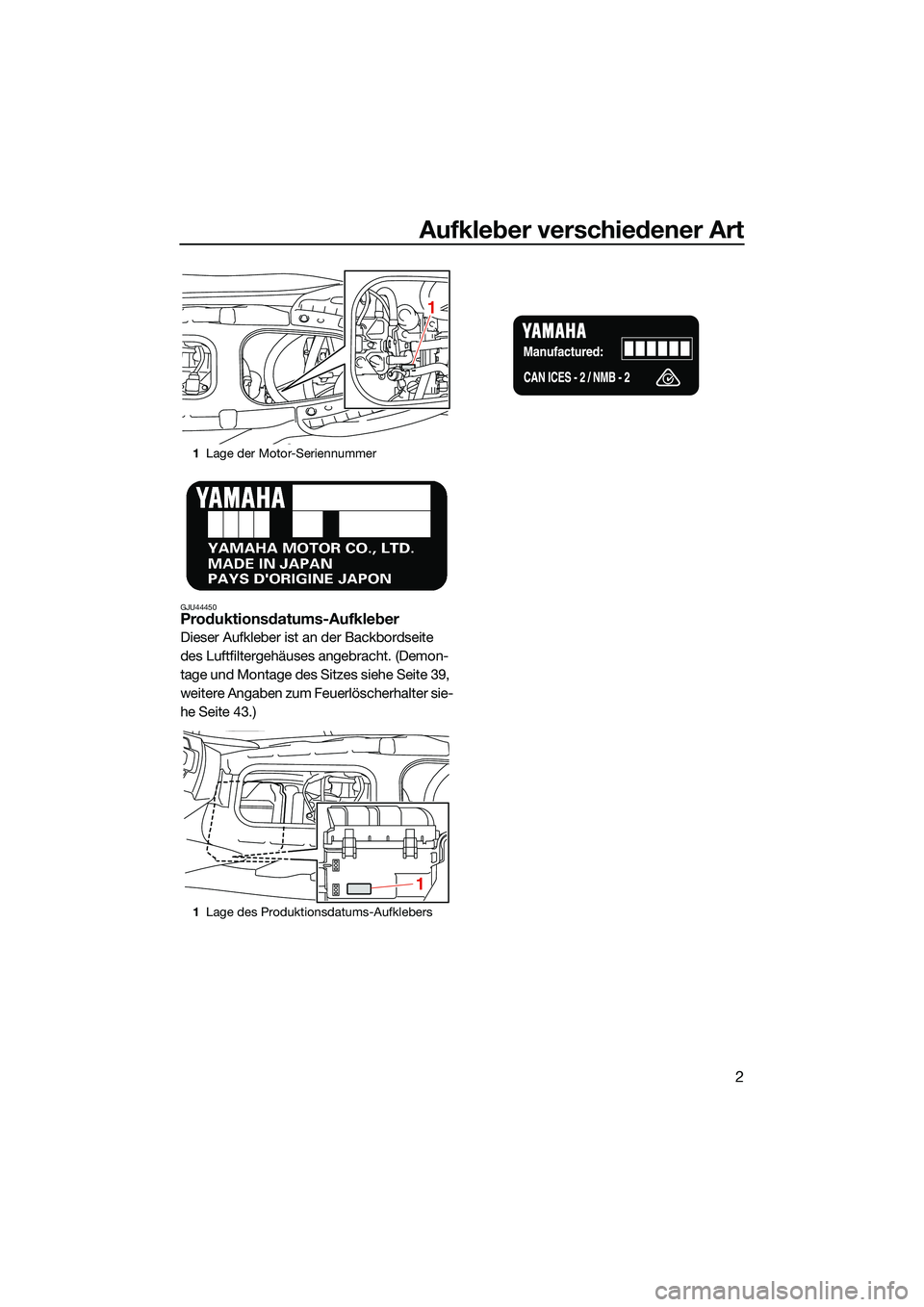

Produktionsdatums-Aufkleber ........... 2

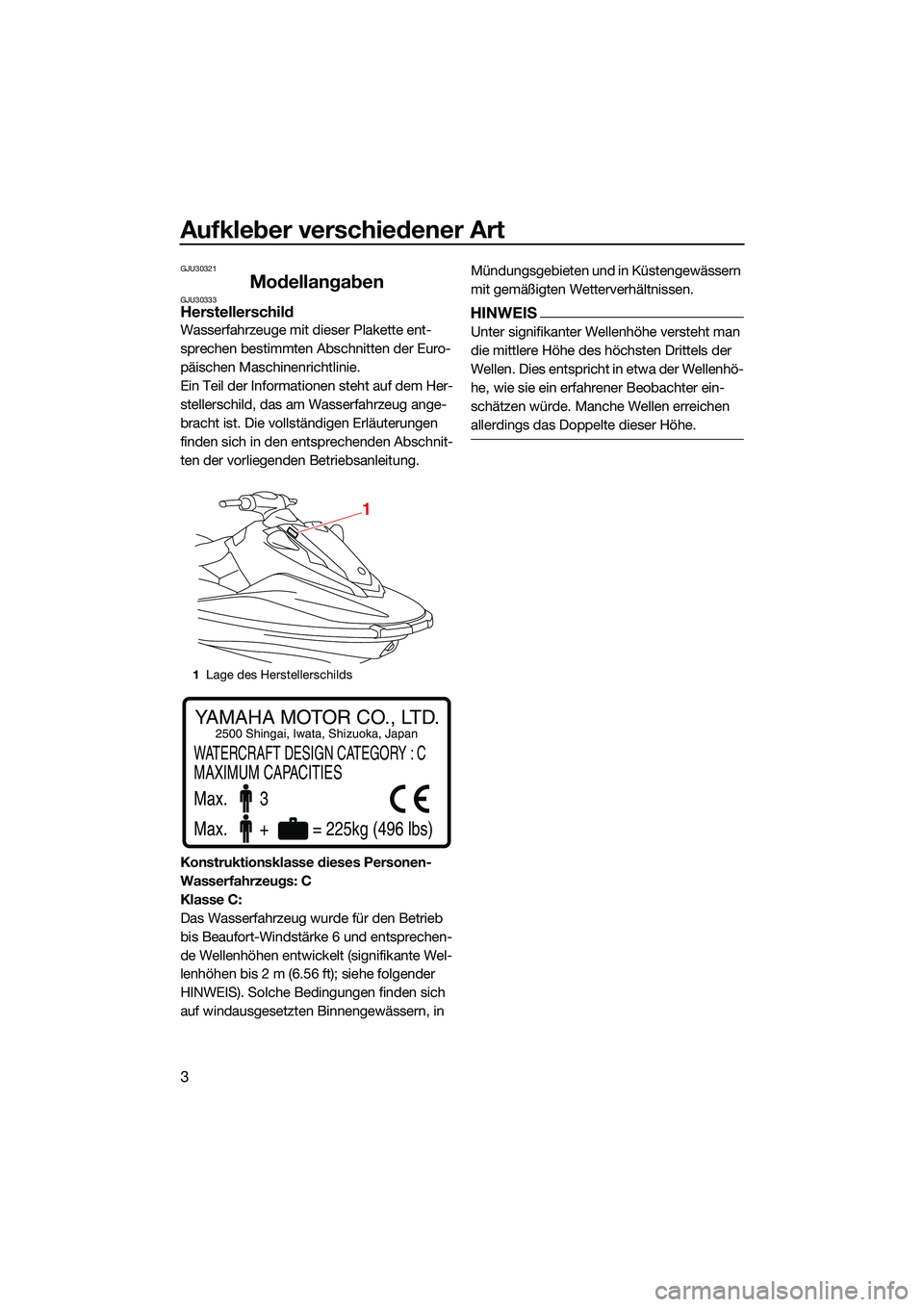

Modellangaben ............................... 3
Herstellerschild................................... 3
Wichtige Aufkleber .......................... 4
Warnaufkleber .................................... 5
Andere Aufkleber................................ 8
Informationen zur Sicherheit............ 9 Beschränkungen, wer das Wasserfahrzeug bedienen darf .... 9
Fahrtbeschränkungen ................... 10
Betriebsanforderungen ................. 12
Empfohlene Ausrüstung ................ 14
Gefahrenquellen ............................ 15
Eigenschaften des Wasserfahrzeugs ....................... 15
Wakeboardfahren und Wasserskifahren......................... 17
Sicherheitsregeln für das Bootfahren ................................. 19
Fahrvergnügen mit Verantwortung............................ 20
Beschreibung................................... 21 Wasserfahrzeug-Glossar............... 21
Lage der Hauptkomponenten ....... 22
Bedienung der
Steuerungsfunktionen .................... 26 Wasserfahrzeug-Steuerungsfunktionen ................ 26
Motor-Stoppschalter ....................... 26
Motor-Quickstoppschalter .............. 26
Startschalter .................................... 26
Gashebel .......................................... 27 RiDE-Hebel (EX DELUXE /
EX LIMITED) .................................. 27
Lenkungssystem .............................. 27
Kühlwasser-Kontrollauslass ............. 28
Wasserabscheider ............................ 28
Betrieb des Wasserfahrzeugs........ 30 Betriebsfunktionen des Wasserfahrzeugs ....................... 30
Rückwärtsfahrsystem (EX SPORT)... 30
Schaltsystem (EX DELUXE /
EX LIMITED) .................................. 30
Bedienung der Instrumente ........... 34Multifunktionsdisplay .................... 34
Informationsanzeige ......................... 34
Bedienung der Ausrüstung ............ 39Ausrüstung.................................... 39
Sitz ................................................... 39
Haltegriff ........................................... 39
Aufstiegsgriff .................................... 40
Aufstiegsstufe (EX SPORT /
EX DELUXE / EX LIMITED) ........... 40
Bugöse ............................................. 40
Heckösen ......................................... 41
Klampe ............................................. 41
Hochklappbare Klampen (EX LIMITED) ................................ 41
Ablagefächer .................................... 42
Feuerlöscherhalter............................ 43
Erfordernisse bei der Bedienung
und Handhabung............................. 45 Kraftstoffanforderungen................ 45
Kraftstoff........................................... 45
Motoröl-Anforderungen ................ 47
Motoröl ............................................. 47
Lenzen des Bilgewassers ............. 49
Lenzen des Bilgewassers
an Land ......................................... 49
Lenzen des Bilgewassers auf dem Wasser .................................. 50
UF3Y75G0.book Page 1 Monday, July 19, 2021 10:02 AM
Page 7 of 110

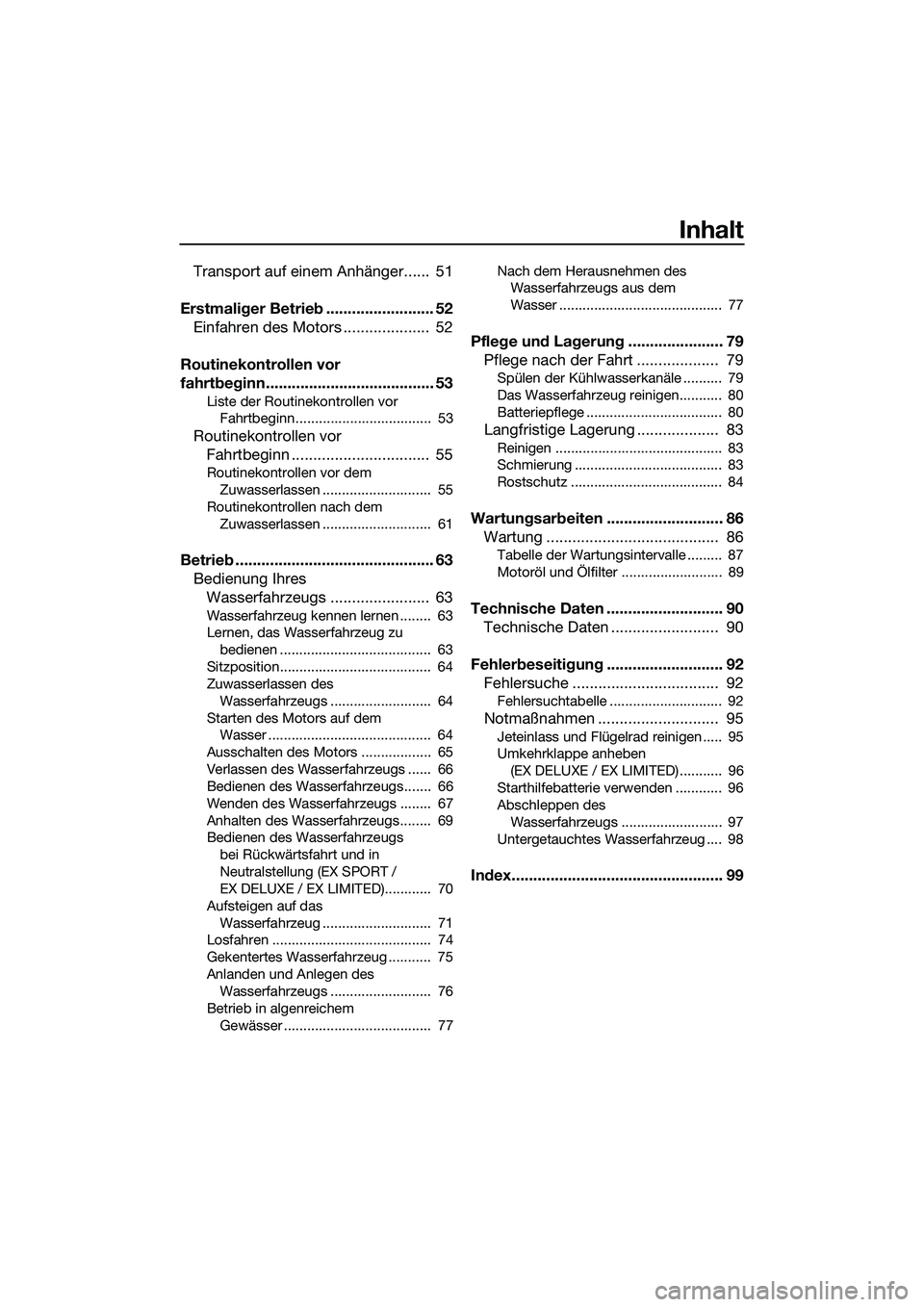

Inhalt
Transport auf einem Anhänger...... 51
Erstmaliger Betrieb ......................... 52 Einfahren des Motors .................... 52
Routinekontrollen vor
fahrtbeginn....................................... 53
Liste der Routinekontrollen vor Fahrtbeginn ................................... 53
Routinekontrollen vor Fahrtbeginn ................................ 55
Routinekontrollen vor dem
Zuwasserlassen ............................ 55
Routinekontrollen nach dem
Zuwasserlassen ............................ 61
Betrieb .............................................. 63Bedienung Ihres Wasserfahrzeugs ....................... 63
Wasserfahrzeug kennen lernen ........ 63
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 63
Sitzposition....................................... 64
Zuwasserlassen des Wasserfahrzeugs .......................... 64
Starten des Motors auf dem Wasser .......................................... 64
Ausschalten des Motors .................. 65
Verlassen des Wasserfahrzeugs ...... 66
Bedienen des Wasserfahrzeugs....... 66
Wenden des Wasserfahrzeugs ........ 67
Anhalten des Wasserfahrzeugs........ 69
Bedienen des Wasserfahrzeugs bei Rückwärtsfahrt und in
Neutralstellung (EX SPORT /
EX DELUXE / EX LIMITED)............ 70
Aufsteigen auf das Wasserfahrzeug ............................ 71
Losfahren ......................................... 74
Gekentertes Wasserfahrzeug ........... 75
Anlanden und Anlegen des Wasserfahrzeugs .......................... 76
Betrieb in algenreichem Gewässer ...................................... 77 Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser .......................................... 77
Pflege und Lagerung ...................... 79Pflege nach der Fahrt ................... 79
Spülen der Kühlwasserkanäle .......... 79
Das Wasserfahrzeug reinigen........... 80
Batteriepflege ................................... 80
Langfristige Lagerung ................... 83
Reinigen ........................................... 83
Schmierung ...................................... 83
Rostschutz ....................................... 84
Wartungsarbeiten ........................... 86Wartung ........................................ 86
Tabelle der Wartungsintervalle ......... 87
Motoröl und Ölfilter .......................... 89
Technische Daten ........................... 90Technische Daten ......................... 90
Fehlerbeseitigung ........................... 92 Fehlersuche .................................. 92
Fehlersuchtabelle ............................. 92
Notmaßnahmen ............................ 95
Jeteinlass und Flügelrad reinigen ..... 95
Umkehrklappe anheben
(EX DELUXE / EX LIMITED) ........... 96
Starthilfebatterie verwenden ............ 96
Abschleppen des Wasserfahrzeugs .......................... 97
Untergetauchtes Wasserfahrzeug .... 98
Index................................................. 99
UF3Y75G0.book Page 2 Monday, July 19, 2021 10:02 AM
Page 8 of 110
Aufkleber verschiedener Art
1
GJU36453
Identifizierungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU30284Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage
des Sitzes siehe Seite 39, weitere Angaben
zum Sitzablagefach siehe Seite 43.)
MODELL:
EX1050C-X (EX)
EX1050B-X (EX SPORT)
EX1050A-X (EX DELUXE)
EX1050D-X (EX LIMITED)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU44440Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Demontage und Montage des Sit-
zes siehe Seite 39, weitere Angaben zum
Sitzablagefach siehe Seite 43.)1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
MODELYAMAHA MOTOR CO.,LTD.
ASSEMBLED IN U.S.A. WITH FOREIGN AND DOMESTIC COMPONENTS.
ASSEMBLÉ EN U.S. AVEC DES COMPOSANTS ÉTRANGERS ET
DOMESTIQUES. PRI-I.D.
1
UF3Y75G0.book Page 1 Monday, July 19, 2021 10:02 AM
Page 9 of 110
Aufkleber verschiedener Art
2
GJU44450Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Backbordseite
des Luftfiltergehäuses angebracht. (Demon-
tage und Montage des Sitzes siehe Seite 39,
weitere Angaben zum Feuerlöscherhalter sie-
he Seite 43.)
1Lage der Motor-Seriennummer
1 Lage des Produktionsdatums-Aufklebers
1
1
UF3Y75G0.book Page 2 Monday, July 19, 2021 10:02 AM
Page 10 of 110
Aufkleber verschiedener Art
3
GJU30321
ModellangabenGJU30333Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personen-
Wasserfahrzeugs: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
1
Lage des Herstellerschilds
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 225kg (496 lbs)
UF3Y75G0.book Page 3 Monday, July 19, 2021 10:02 AM
