Fehlerbeseitigung
94
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken47
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen defekt
oder verstopft
Vo m Ya ma h a - H ä n d-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet auf Kraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 47
Öldruck-War-
nung Öldruck ist abgefal-
len Vo m Ya ma h a - H ä n d-
ler warten lassen
38
Motorüber-
hitzungs-
Warnu ng Jeteinlass verstopft Reinigen
96
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 39
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3Y74G0.book Page 94 Tuesday, June 23, 2020 8:48 AM

Fehlerbeseitigung
95
Geschwindigkeits-
oder Leistungsver-
lustKavitation Jeteinlass verstopft Reinigen 96
Flügelrad beschä-
digt, verschlissen Vo m Ya ma h a - H ä n d-
ler warten lassen
96
Motorüber-
hitzungs-
Warnu ng Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 39
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
38
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verö lt Vom Yamaha-Händ- ler warten lassen —
Gashebel Defekt Vom Yamaha-Händ- ler warten lassen—
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3Y74G0.book Page 95 Tuesday, June 23, 2020 8:48 AM

Fehlerbeseitigung
96
GJU34625
NotmaßnahmenGJU44590Jeteinlass und Flügelrad reinigenGWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren. Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Wenn das Wasserfahr-
zeug auf die Seite gedreht wird, den
Bug abstützen, damit der Lenker nicht
verbogen oder beschädigt wird.
[GCJ02690]
UF3Y74G0.book Page 96 Tuesday, June 23, 2020 8:48 AM

Fehlerbeseitigung
97
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43472Umkehrklappe anheben (EX
DELUXE / EX LIMITED)
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in Richtung Bug schieben, und dann das
Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen. (4) Die Umkehrklappe in die Vorwärtsstel-
lung heben.
HINWEIS:
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34664Starthilfekabel anschließenGWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.1Schaltstangen-Verbindungsstück
2 Kugelgelenk
1 2
1
Umkehrklappe
2 Vorwärtsstellung
1
2
UF3Y74G0.book Page 97 Tuesday, June 23, 2020 8:48 AM

Fehlerbeseitigung
98
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 27.)
GJU34716Wasserfahrzeug abschleppenGWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des a bgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]

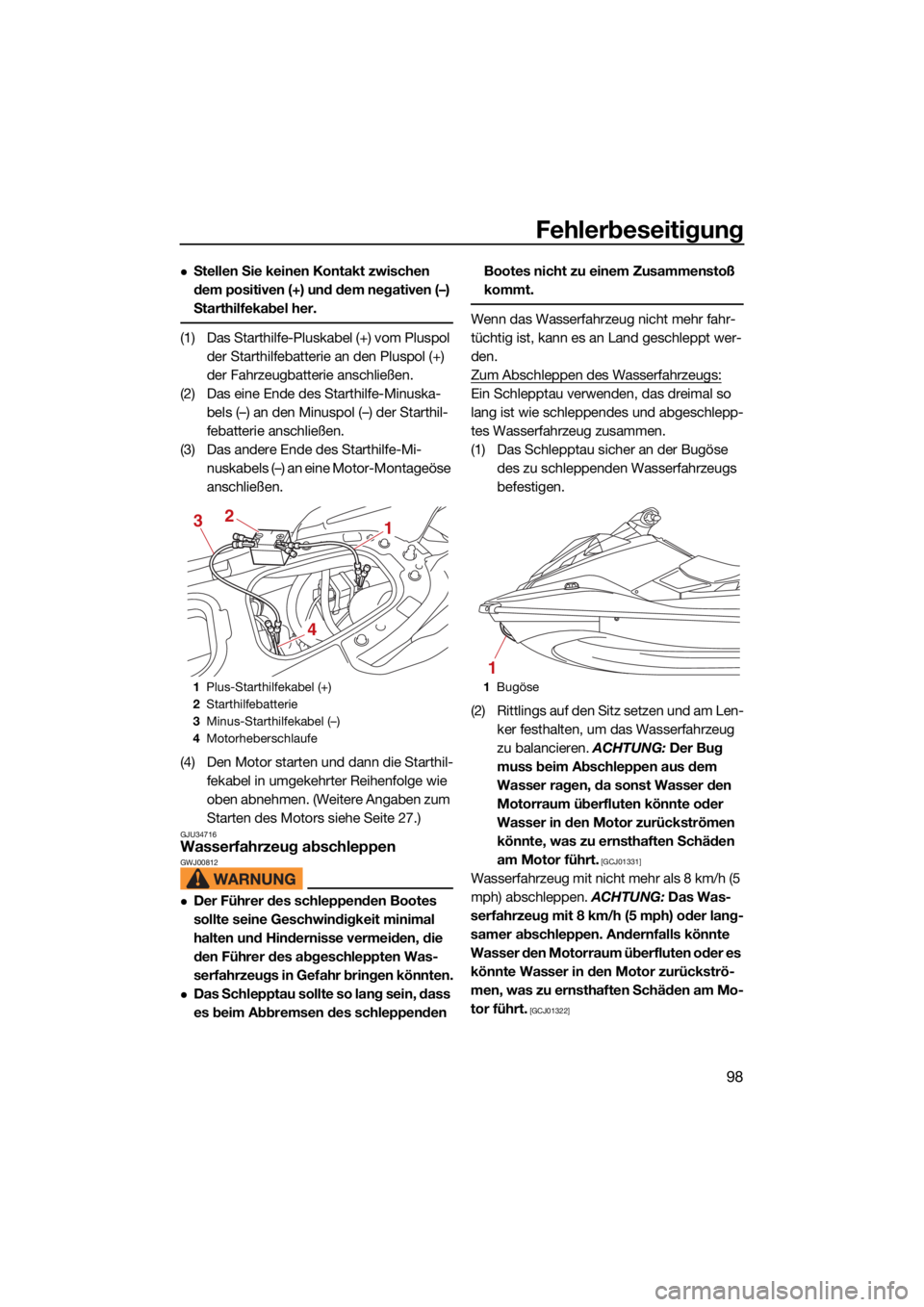

1 Plus-Starthilfekabel (+)
2 Starthilfebatterie
3 Minus-Starthilfekabel (–)
4 Motorheberschlaufe
123
4
1Bugöse
1
UF3Y74G0.book Page 98 Tuesday, June 23, 2020 8:48 AM

Fehlerbeseitigung
99
GJU42101Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser nehmen und das Wasser aus den Abla-
gefächern ablassen.
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 51.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF3Y74G0.book Page 99 Tuesday, June 23, 2020 8:48 AM

100
Index
A
Ablagefach, Sitz-...................................... 46
Ablagefächer ............................................ 44
Ablagefächer kontrollieren ....................... 61
Abschleppen des Wasserfahrzeugs ........ 98
Anhalten des Wasserfahrzeugs ............... 71
Anlanden und Anlegen des Wasserfahrzeugs .................................. 78
Aufkleber, andere ....................................... 9
Aufkleber, wichtig ...................................... 5
Aufsitzen, alleine ...................................... 74
Aufsteigen auf das Wasserfahrzeug ........ 73
Aufsteigen mit Mitfahrer(n) ....................... 74
Aufstiegsgriff ............................................ 42
Aufstiegsstufe (EX SPORT / EX DELUXE / EX LIMITED) ................... 42
Ausrüstung ............................................... 41
Ausschalten des Motors .......................... 67
B
Batterie, Starthilfe- ................................... 97
Batteriekontrollen ..................................... 58
Batteriepflege ........................................... 82
Bedienen des Wasserfahrzeugs .............. 68
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in Neutralstellung
(EX SPORT / EX DELUXE /
EX LIMITED).......................................... 72
Beschränkungen, wer das Wasserfahrzeug bedienen darf............. 10
Betreiben des Wasserfahrzeugs .............. 65
Betrieb in algenreichem Gewässer .......... 79
Betriebsanforderungen ............................ 13
Betriebsfunktionen des Wasserfahrzeugs .................................. 31
Betriebsstundenzähler und
Spannungsmesser ................................ 37
Bilgewasser kontrollieren ......................... 58
Bilgewasser, lenzen ................................. 51
Bilgewasser, lenzen an Land ................... 51
Bilgewasser, lenzen auf dem Wasser ...... 52
Bug-Ablagefach ....................................... 44
D
Das Wasserfahrzeug reinigen .................. 82
Drehzahlmesser ....................................... 36 E
Empfohlene Ausrüstung ........................... 15
Erkennungsnummern ................................. 1
F
Fahrtbeschränkungen .............................. 11
Fahrvergnügen mit Verantwortung........... 21
Fehlersuche.............................................. 93
Fehlersuchtabelle ..................................... 93
Feuerlöscher kontrollieren........................ 62
Feuerlöscherhalter ................................... 46
Feuerlöscherhalter kontrollieren............... 61
G
Gashebel .................................................. 28
Gashebel kontrollieren ............................. 60
Gefahrenquellen ....................................... 16
Geschwindigkeitsmesser ......................... 35
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff................................................... 41
Handschuhfach ........................................ 45
Haube kontrollieren .................................. 63
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 23
Heck-Lenzstopfen kontrollieren ............... 62
Heckösen ................................................. 43
Herstellerschild .......................................... 3
Hochklappbare Klampen (EX LIMITED) ... 43
I
Identifizierungsnummer, Rumpf- (CIN)....... 2
Informationsanzeige ................................. 35
J
Jetdüse und Umkehrklappe
kontrollieren (EX SPORT /
EX DELUXE / EX LIMITED) ................... 62
Jeteinlass und Flügelrad, reinigen............ 96
Jeteinlass-Kontrollen ............................... 62
K
Kennenlernen des Wasserfahrzeugs........ 65
Kentern des Wasserfahrzeugs ................. 77
Klampe ..................................................... 43
Kraftstoff .................................................. 47
Kraftstoffanforderungen ........................... 47
Kraftstoffanzeige ...................................... 38
Kraftstoffstand kontrollieren..................... 57
Kraftstoffstand-Warnung.......................... 38
UF3Y74G0.book Page 100 Tuesday, June 23, 2020 8:48 AM

Index
101
Kraftstoffsystem kontrollieren .................. 57
Kühlwasser-Kontrollauslass..................... 29
Kühlwasser-Kontrollauslass kontrollieren .......................................... 63
L
Langfristige Lagerung .............................. 85
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren ................. 59
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 65
Liste der Routinekontrollen vor
Fahrtbeginn .......................................... 55
Losfahren ................................................. 76
Losfahren von einem Anhänger ............... 76
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 58
Motor-Einfahrzeit ..................................... 54
Motor-Leerlaufdrehzahl kontrollieren ....... 64
Motoröl ..................................................... 49
Motoröl und Ölfilter .................................. 91
Motoröl-Anforderungen ........................... 49
Motorölstand kontrollieren ....................... 58
Motor-Quickstoppleine (Handgelenk- Schlaufe) kontrollieren .......................... 60
Motor-Quickstoppschalter ....................... 27
Motorraum kontrollieren........................... 57
Motor-Seriennummer ................................. 2
Motor-Stoppschalter................................ 27
Motorstörungs-Warnung.......................... 39
Motorüberhitzungs-Warnung ................... 39
Multifunktionsdisplay ............................... 35
Multifunktionsdisplay kontrollieren .......... 63
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 79
Notmaßnahmen ....................................... 96
O
Öldruck-Warnung..................................... 38
Öse, Bug- ................................................. 42
P
Pflege nach dem Fahren .......................... 81
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 85 RiDE-Hebel (EX DELUXE /
EX LIMITED) .......................................... 28
RiDE-Hebel kontrollieren (EX DELUXE / EX LIMITED) .......................................... 60
Rostschutz ............................................... 86
Routinekontrollen nach dem
Zuwasserlassen .................................... 63
Routinekontrollen vor dem
Zuwasserlassen .................................... 57
Routinekontrollen vor Fahrtbeginn ........... 57
Rückwärtsfahrsystem (EX SPORT) .......... 31
Rückwärtsfahrsystem kontrollieren (EX SPORT)........................................... 59
Rumpf und Deck kontrollieren ................. 62
S
Schaltanzeige (EX DELUXE / EX LIMITED)................... 36
Schalter kontrollieren ............................... 61
Schaltsystem (EX DELUXE / EX LIMITED)................... 32
Schaltsystem kontrollieren (EX DELUXE / EX LIMITED)................... 63
Schmierung .............................................. 85
Sicherheitsausrüstung kontrollieren ......... 62
Sicherheitsregeln für das Bootfahren....... 20
Sitzbank ................................................... 41
Sitzposition .............................................. 66
Spülen der Kühlwasserkanäle .................. 81
Starten des Motors auf dem Wasser ....... 66
Starthilfekabel anschließen ...................... 97
Startschalter ............................................. 27
Steuerungsfunktionen des
Wasserfahrzeugs .................................. 27
T
Tabelle der Wartungsintervalle................. 89
Transport auf einem Anhänger................. 53
U
Umkehrklappe anheben (EX DELUXE / EX LIMITED)................... 97
Untergetauchtes Wasserfahrzeug............ 99
V
Verlassen des Wasserfahrzeugs .............. 67
Von einem Anleger aufsteigen und losfahren ............................................... 77
UF3Y74G0.book Page 101 Tuesday, June 23, 2020 8:48 AM

Index
102
W
Wakeboardfahren und Wasserskifahren ................................... 18
Warnaufkleber ............................................ 6
Wartungsarbeiten..................................... 88
Wasserabscheider ................................... 29
Wasserabscheider kontrollieren............... 58
Wasserfahrzeug-Eigenschaften ............... 16
Wenden des Wasserfahrzeugs ................ 69
Z
Zuwasserlassen des Wasserfahrzeugs .... 66
UF3Y74G0.book Page 102 Tuesday, June 23, 2020 8:48 AM

Gedruckt in den USA
Juli 2020–0.2 × 1 CR
UF3Y74G0.book Page 1 Tuesday, June 23, 2020 8:48 AM
