YAMAHA EX LIMITED 2022 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2022, Model line: EX LIMITED, Model: YAMAHA EX LIMITED 2022Pages: 110, PDF-Größe: 5.05 MB

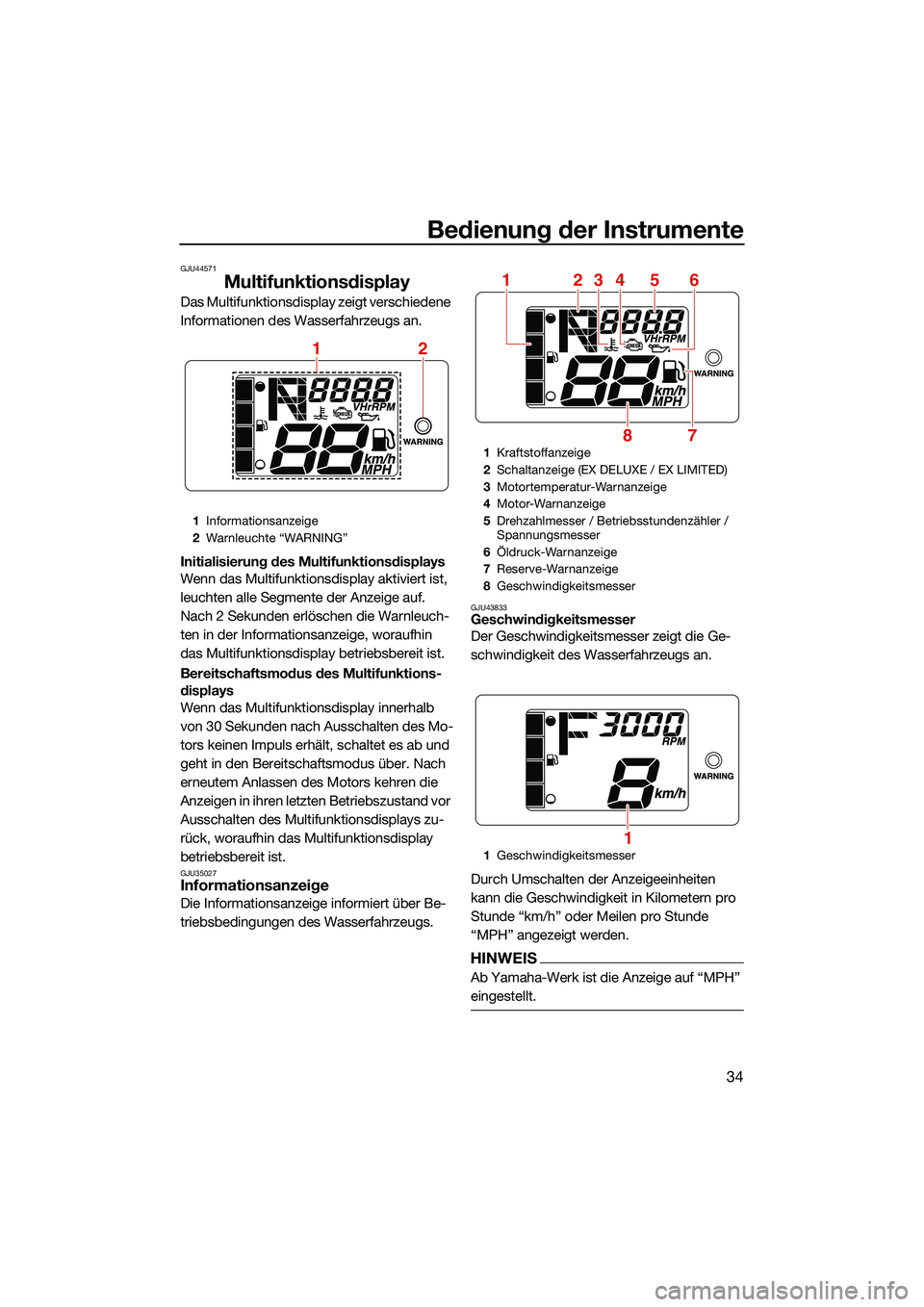

Page 41 of 110
Bedienung der Instrumente
34
GJU44571
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
leuchten alle Segmente der Anzeige auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin
das Multifunktionsdisplay betriebsbereit ist.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 30 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU35027Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU43833Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde
“MPH” angezeigt werden.
HINWEIS
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.
1Informationsanzeige
2 Warnleuchte “WARNING”
12
1Kraftstoffanzeige
2 Schaltanzeige (EX DELUXE / EX LIMITED)
3 Motortemperatur-Warnanzeige
4 Motor-Warnanzeige
5 Drehzahlmesser / Betriebsstundenzähler /
Spannungsmesser
6 Öldruck-Warnanzeige
7 Reserve-Warnanzeige
8 Geschwindigkeitsmesser
1 Geschwindigkeitsmesser
251346
78
1
UF3Y75G0.book Page 34 Monday, July 19, 2021 10:02 AM
Page 42 of 110
Bedienung der Instrumente
35
Zum Umschalten der Anzeigeeinheiten
des Geschwindigkeitsmessers:
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter 3 Mal drücken,
dabei den Schalter jedes Mal mindestens
0.4 Sekunden lang drücken, bis sich das
Multifunktionsdisplay ausschaltet. Die Anzei-
geeinheiten des Geschwindigkeitsmessers
werden umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
GJU44650Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
HINWEIS
Wenn der Motor ausgeschaltet wird, werden
abwechselnd die Batteriespannung und die
Gesamtbetriebsstunden des Motors ange-
zeigt.
GJU43891Schaltanzeige (EX DELUXE / EX LIMITED)
Diese Anzeige zeigt die Schaltpositionen der
Umkehrklappe: “F” (Vorwärtsfahrt), “N” (Neu-
tralstellung) und “R” (Rückwärtsfahrt). (Ver-
fahren zum Schalten siehe Seite 30.)
GJU44700Betriebsstundenzähler und Spannungs-
messer
Der Betriebsstundenzähler und der Span-
nungsmesser werden bei ausgeschaltetem
1Motor-Stoppschalter
1 Geschwindigkeitsmesser
1
1
1Drehzahlmesser
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1
12
3
4
UF3Y75G0.book Page 35 Monday, July 19, 2021 10:02 AM

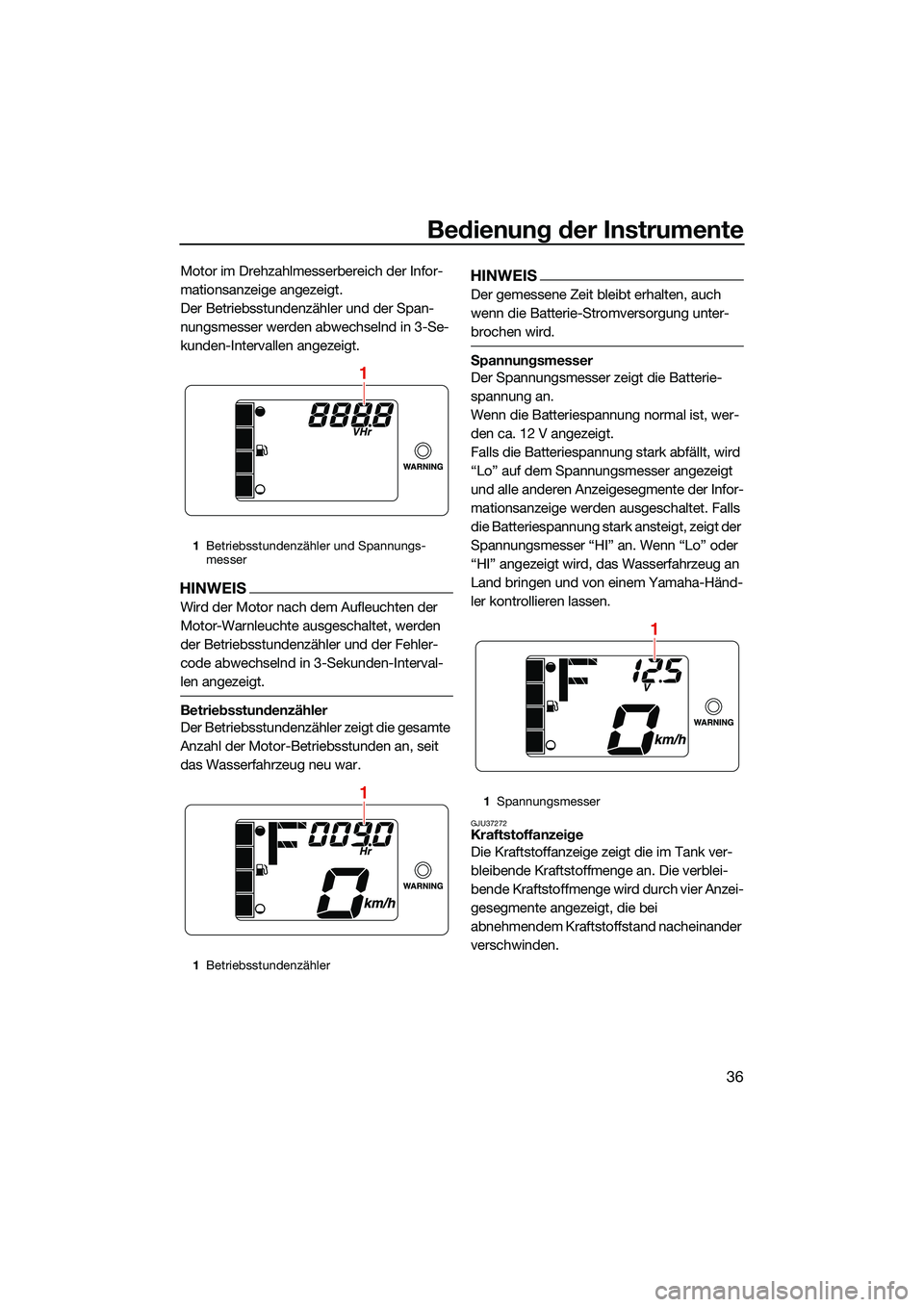

Page 43 of 110
Bedienung der Instrumente
36
Motor im Drehzahlmesserbereich der Infor-
mationsanzeige angezeigt.
Der Betriebsstundenzähler und der Span-
nungsmesser werden abwechselnd in 3-Se-
kunden-Intervallen angezeigt.
HINWEIS
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
der Betriebsstundenzähler und der Fehler-
code abwechselnd in 3-Sekunden-Interval-
len angezeigt.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, wird
“Lo” auf dem Spannungsmesser angezeigt
und alle anderen Anzeigesegmente der Infor-
mationsanzeige werden ausgeschaltet. Falls
die Batteriespannung stark ansteigt, zeigt der
Spannungsmesser “HI” an. Wenn “Lo” oder
“HI” angezeigt wird, das Wasserfahrzeug an
Land bringen und von einem Yamaha-Händ-
ler kontrollieren lassen.
GJU37272Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch vier Anzei-
gesegmente angezeigt, die bei
abnehmendem Kraftstoffstand nacheinander
verschwinden.
1Betriebsstundenzähler und Spannungs-
messer
1 Betriebsstundenzähler
1
11Spannungsmesser
1
UF3Y75G0.book Page 36 Monday, July 19, 2021 10:02 AM
Page 44 of 110
Bedienung der Instrumente
37
HINWEIS
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU44711Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca. 8
L (2.1 US gal, 1.8 Imp.gal) fällt, blinken das
unterste Anzeigensegment, die Reserve-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Informati-
onen zur Befüllung des Kraftstofftanks siehe
Seite 45.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
GJU43720Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte, die Motor-Warnleuchte
und die Warnleuchte “WARNING” und der
Warnsummer ertönt 30 Sekunden lang perio-
disch. Gleichzeitig wird die maximale Motor-
drehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
47.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
GJU43901Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte,
die Motor-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch. Nach 5 Sekunden hören die
Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und der Warnsum-
mer ertönt durchgehend. Nach 30 Sekunden
stoppt der Warnsummer. Solange die Motor-
temperatur-Warnung aktiviert ist, wird die
maximale Motordrehzahl begrenzt.
1Kraftstoffanzeige
1
UF3Y75G0.book Page 37 Monday, July 19, 2021 10:02 AM

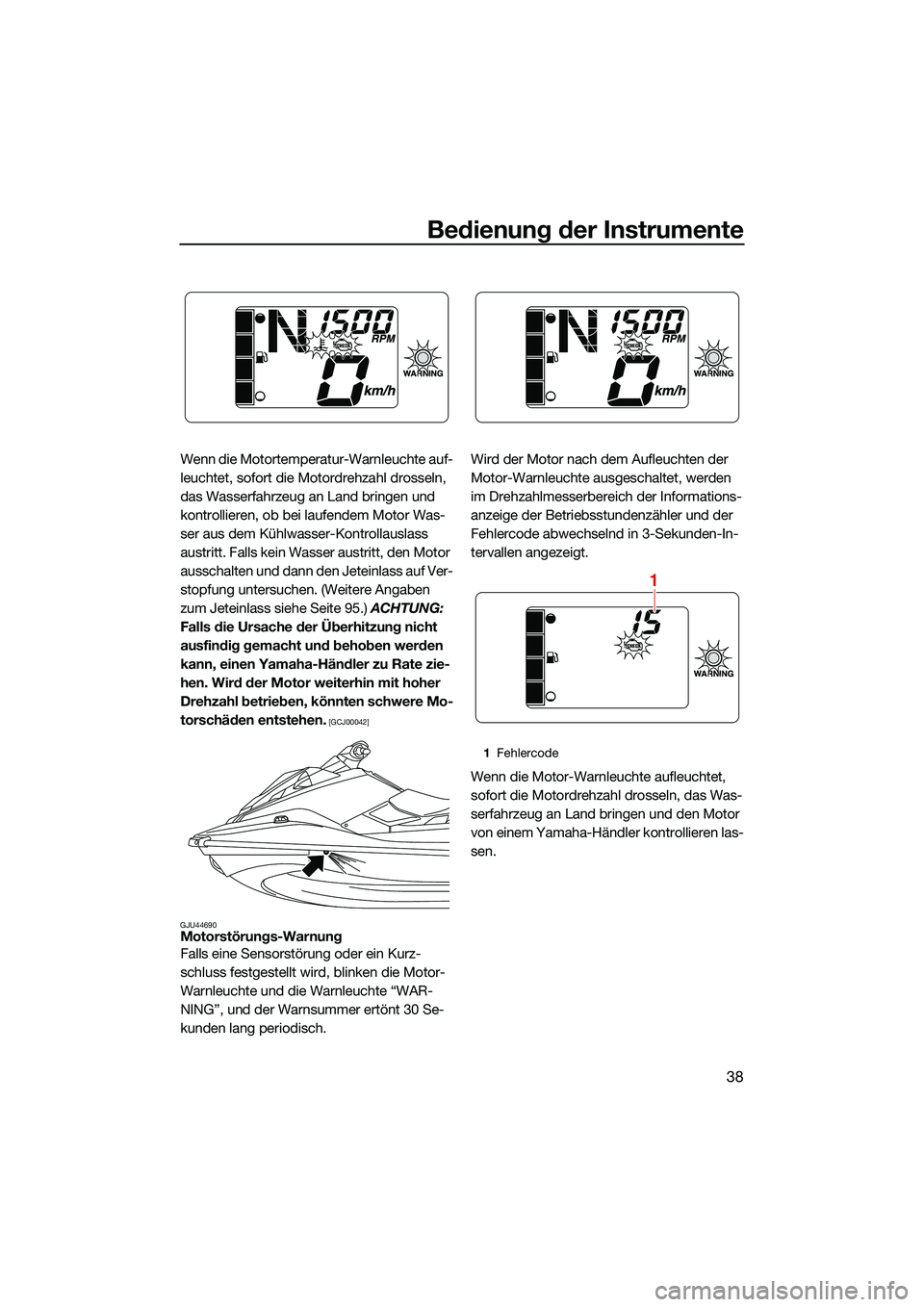

Page 45 of 110
Bedienung der Instrumente
38
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 95.) ACHTUNG:
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
GJU44690
Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch. Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
im Drehzahlmesserbereich der Informations-
anzeige der Betriebsstundenzähler und der
Fehlercode abwechselnd in 3-Sekunden-In-
tervallen angezeigt.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händl
er kontrollieren las-
sen.
1 Fehlercode
1
UF3Y75G0.book Page 38 Monday, July 19, 2021 10:02 AM

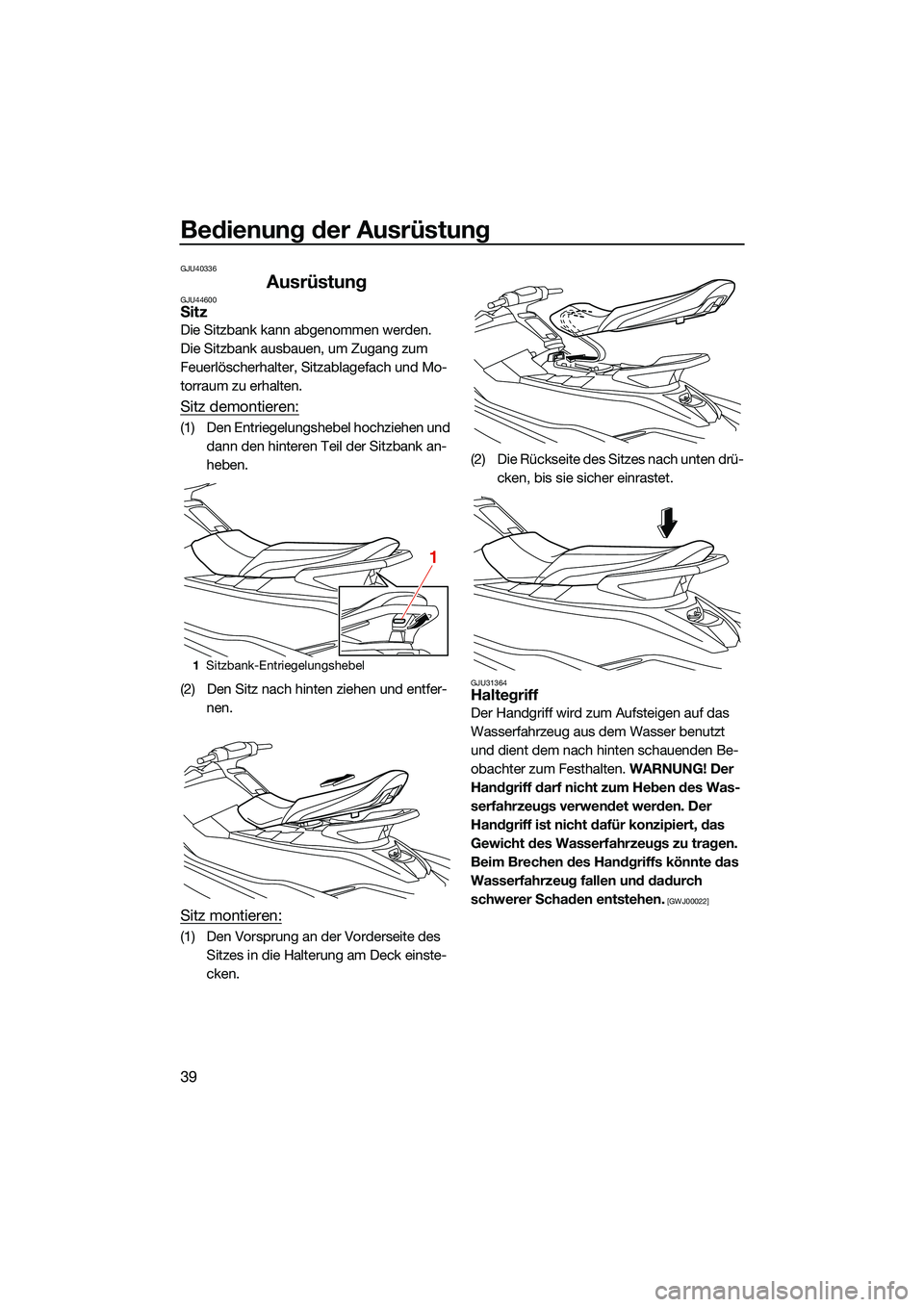

Page 46 of 110
Bedienung der Ausrüstung
39
GJU40336
AusrüstungGJU44600Sitz
Die Sitzbank kann abgenommen werden.
Die Sitzbank ausbauen, um Zugang zum
Feuerlöscherhalter, Sitzablagefach und Mo-
torraum zu erhalten.
Sitz demontieren:
(1) Den Entriegelungshebel hochziehen und dann den hinteren Teil der Sitzbank an-
heben.
(2) Den Sitz nach hinten ziehen und entfer- nen.
Sitz montieren:
(1) Den Vorsprung an der Vorderseite des Sitzes in die Halterung am Deck einste-
cken. (2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
GJU31364Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Be-
obachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00022]
1 Sitzbank-Entriegelungshebel
1
UF3Y75G0.book Page 39 Monday, July 19, 2021 10:02 AM

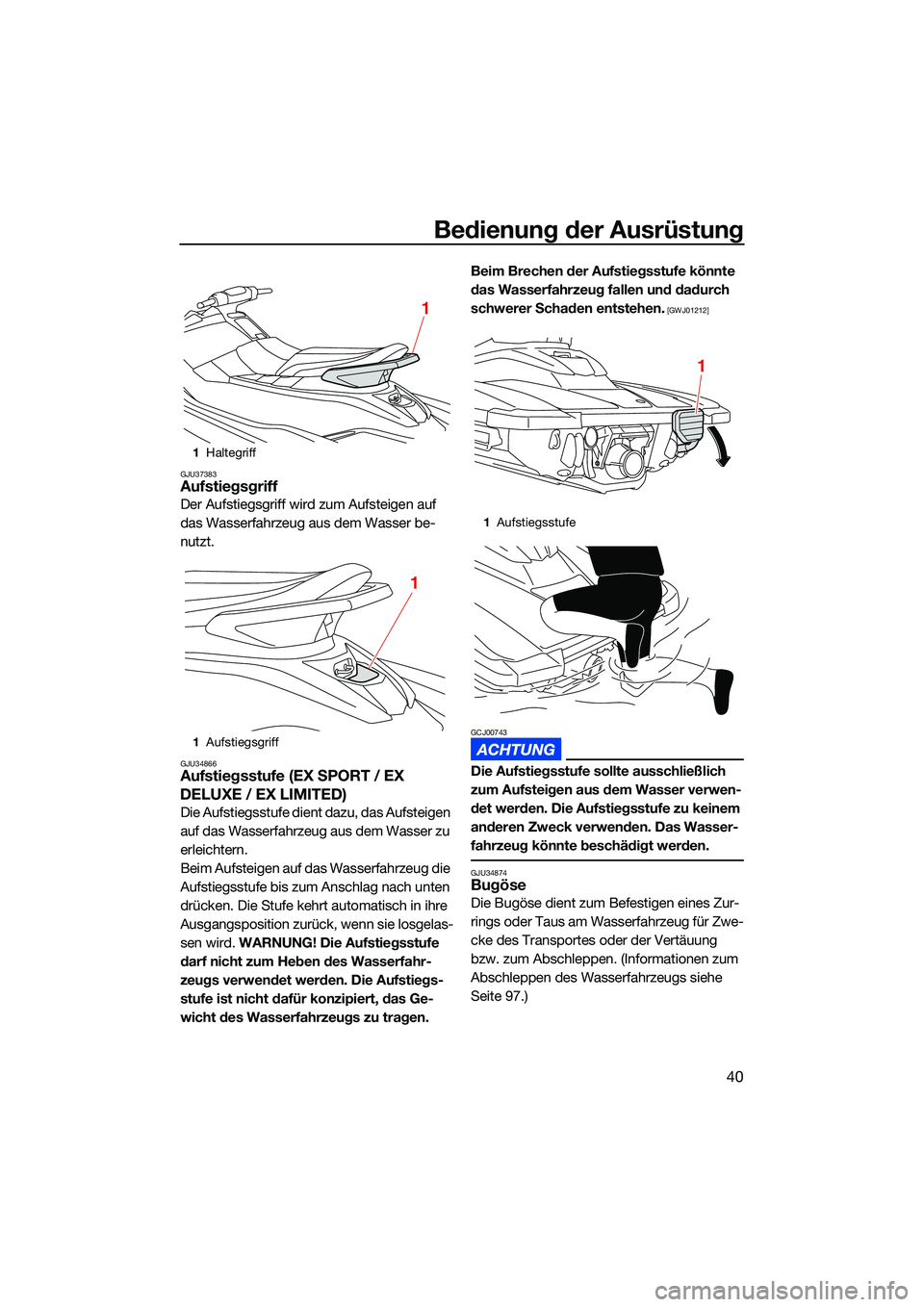

Page 47 of 110
Bedienung der Ausrüstung
40
GJU37383Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34866Aufstiegsstufe (EX SPORT / EX
DELUXE / EX LIMITED)
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen. Beim Brechen der Aufstiegsstufe könnte
das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01212]
GCJ00743
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34874Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Informationen zum
Abschleppen des Wasserfahrzeugs siehe
Seite 97.)
1
Haltegriff
1 Aufstiegsgriff
1
1
1Aufstiegsstufe
1
UF3Y75G0.book Page 40 Monday, July 19, 2021 10:02 AM

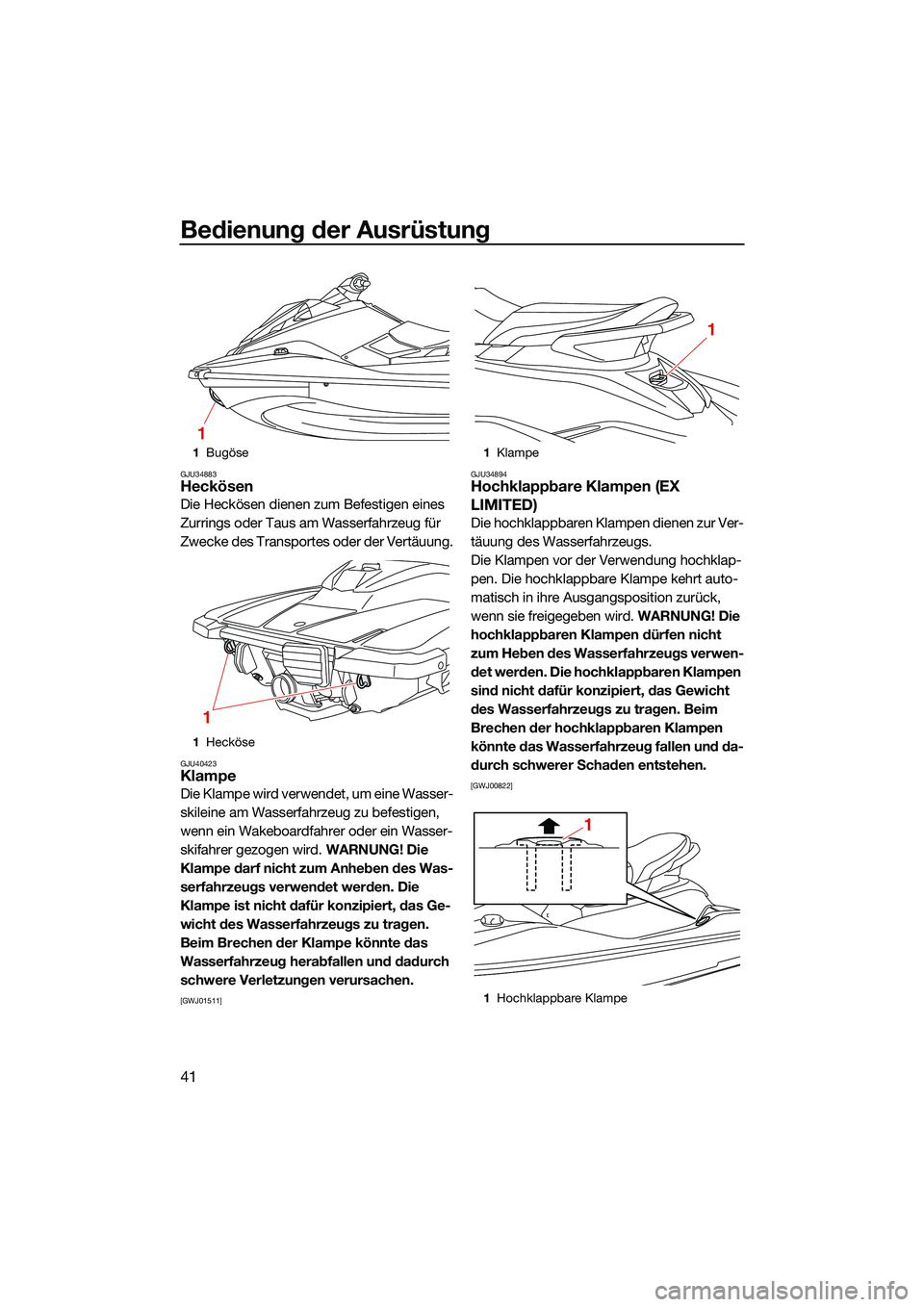

Page 48 of 110
Bedienung der Ausrüstung
41
GJU34883Heckösen
Die Heckösen dienen zum Befestigen eines
Zurrings oder Taus am Wasserfahrzeug für
Zwecke des Transportes oder der Vertäuung.
GJU40423Klampe
D i e K l a m p e w i r d v e r w e n d e t , u m e i n e W a s s e r -
skileine am Wasserfahrzeug zu befestigen,
wenn ein Wakeboardfahrer oder ein Wasser-
skifahrer gezogen wird. WARNUNG! Die
Klampe darf nicht zum Anheben des Was-
serfahrzeugs verwendet werden. Die
Klampe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Klampe könnte das
Wasserfahrzeug herabfallen und dadurch
schwere Verletzungen verursachen.
[GWJ01511] GJU34894
Hochklappbare Klampen (EX
LIMITED)
Die hochklappbaren Klampen dienen zur Ver-
täuung des Wasserfahrzeugs.
Die Klampen vor der Verwendung hochklap-
pen. Die hochklappbare Klampe kehrt auto-
matisch in ihre Ausgangsposition zurück,
wenn sie freigegeben wird. WARNUNG! Die
hochklappbaren Klampen dürfen nicht
zum Heben des Wasserfahrzeugs verwen-
det werden. Die hochklappbaren Klampen
sind nicht dafür konzipiert, das Gewicht
des Wasserfahrzeugs zu tragen. Beim
Brechen der hochklappbaren Klampen
könnte das Wasserfahrzeug fallen und da-
durch schwerer Schaden entstehen.
[GWJ00822]
1 Bugöse
1 Hecköse
1
1
1Klampe
1 Hochklappbare Klampe
1
1
UF3Y75G0.book Page 41 Monday, July 19, 2021 10:02 AM
Page 49 of 110
Bedienung der Ausrüstung
42

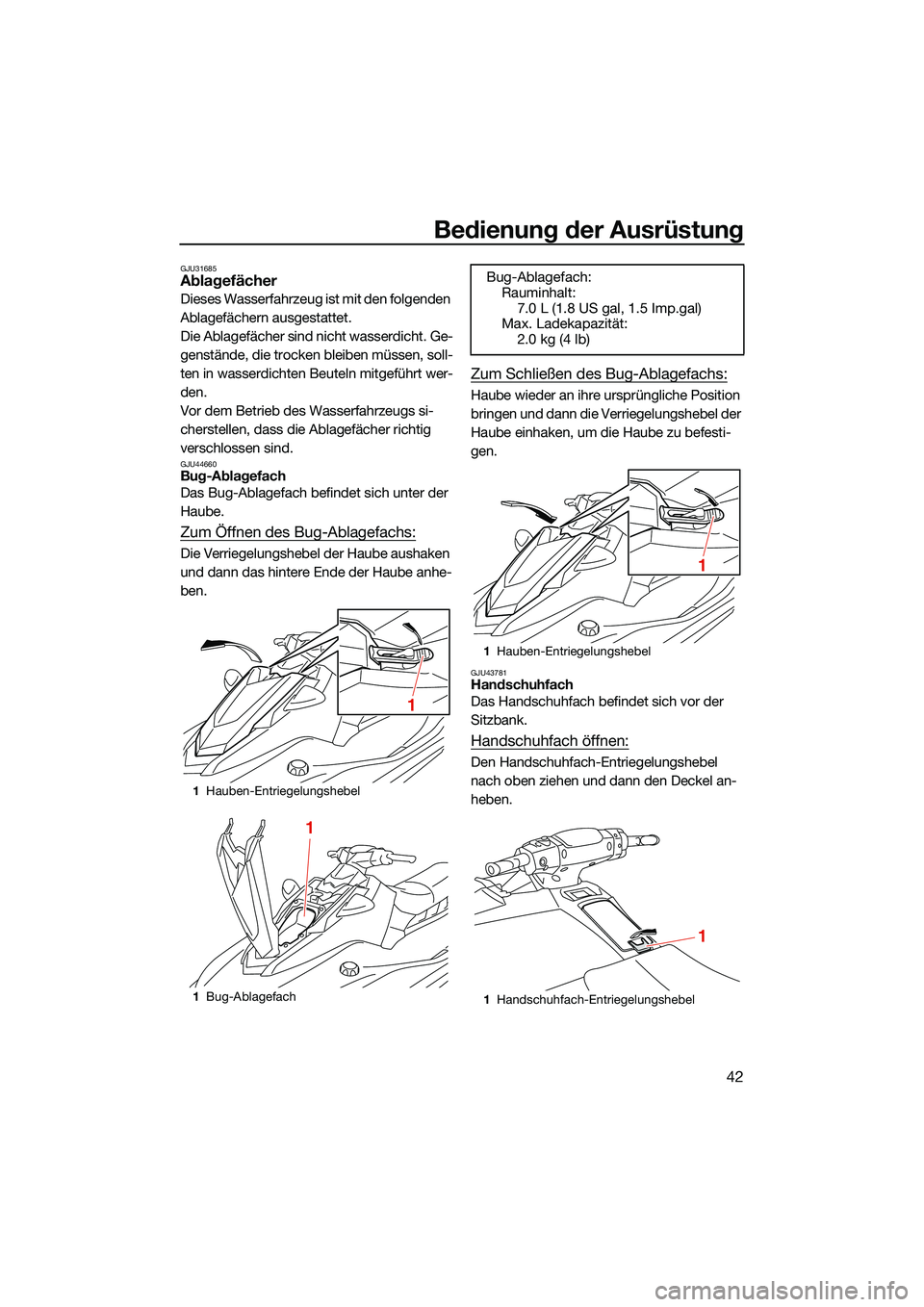

GJU31685Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Die Ablagefächer sind nicht wasserdicht. Ge-
genstände, die trocken bleiben müssen, soll-
ten in wasserdichten Beuteln mitgeführt wer-
den.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig
verschlossen sind.
GJU44660Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.
Zum Öffnen des Bug-Ablagefachs:
Die Verriegelungshebel der Haube aushaken
und dann das hintere Ende der Haube anhe-
ben.
Zum Schließen des Bug-Ablagefachs:
Haube wieder an ihre ursprüngliche Position
bringen und dann die Verriegelungshebel der
Haube einhaken, um die Haube zu befesti-
gen.
GJU43781Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
Handschuhfach öffnen:
Den Handschuhfach-Entriegelungshebel
nach oben ziehen und dann den Deckel an-
heben.
1Hauben-Entriegelungshebel
1 Bug-Ablagefach
1
1
Bug-Ablagefach:
Rauminhalt:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Max. Ladekapazität: 2.0 kg (4 lb)
1Hauben-Entriegelungshebel
1 Handschuhfach-Entriegelungshebel
1
1
UF3Y75G0.book Page 42 Monday, July 19, 2021 10:02 AM
Page 50 of 110
Bedienung der Ausrüstung
43

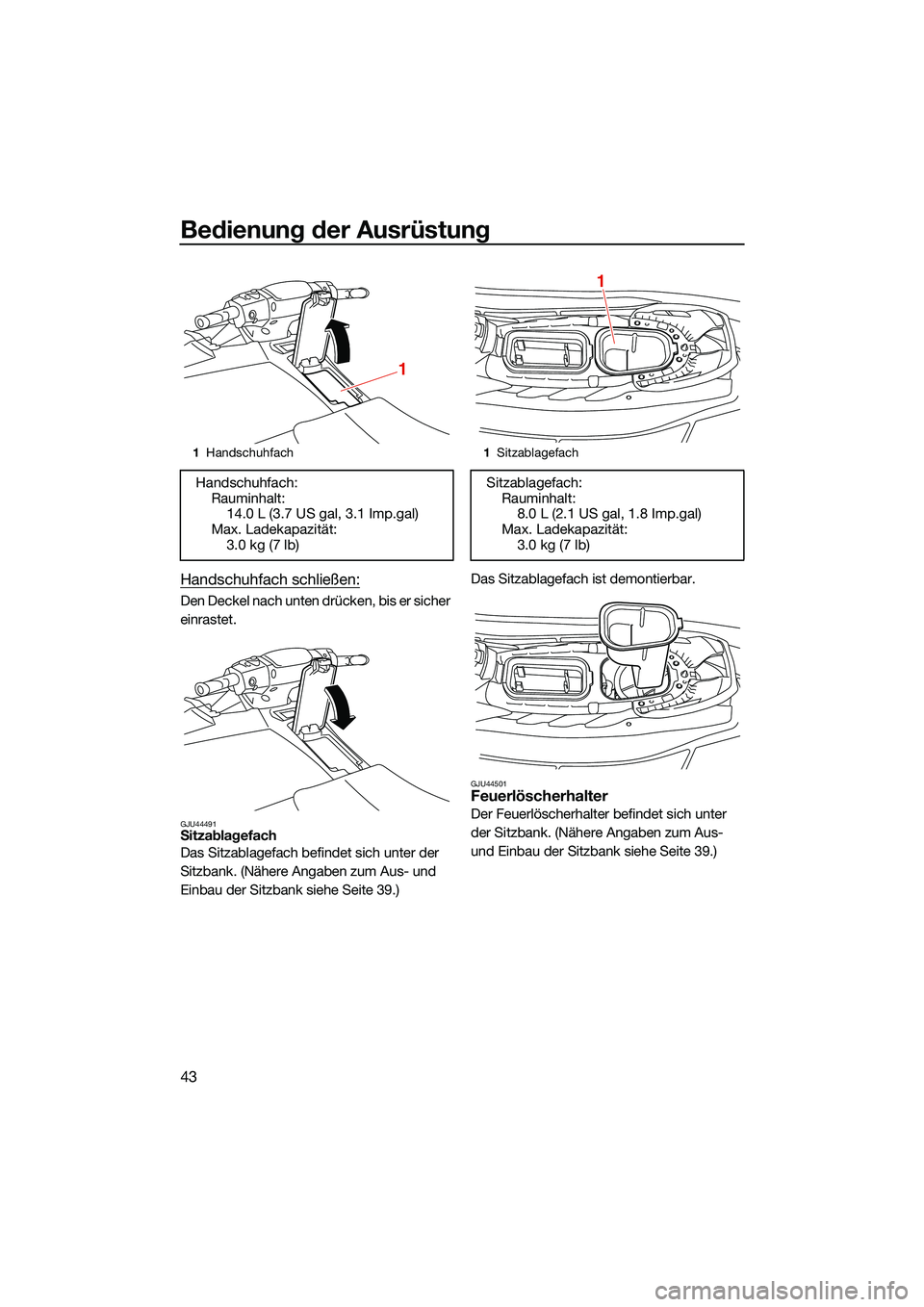

Handschuhfach schließen:
Den Deckel nach unten drücken, bis er sicher
einrastet.
GJU44491Sitzablagefach
Das Sitzablagefach befindet sich unter der
Sitzbank. (Nähere Angaben zum Aus- und
Einbau der Sitzbank siehe Seite 39.)Das Sitzablagefach ist demontierbar.
GJU44501Feuerlöscherhalter
Der Feuerlöscherhalter befindet sich unter
der Sitzbank. (Nähere Angaben zum Aus-
und Einbau der Sitzbank siehe Seite 39.)
1
Handschuhfach
Handschuhfach:
Rauminhalt:14.0 L (3.7 US gal, 3.1 Imp.gal)
Max. Ladekapazität:
3.0 kg (7 lb)
1
1Sitzablagefach
Sitzablagefach:
Rauminhalt: 8.0 L (2.1 US gal, 1.8 Imp.gal)
Max. Ladekapazität:
3.0 kg (7 lb)
1
UF3Y75G0.book Page 43 Monday, July 19, 2021 10:02 AM
