YAMAHA EXR 2021 Betriebsanleitungen (in German)

Betrieb
74
(4) Den RiDE-Hebel betätigen und das Was-serfahrzeug langsam rückwärts bewe-
gen. (Zur Bedienung des RiDE-Hebels
siehe Seite 30.)
GJU33114Von einem Anleger aufsteigen und losfah-
ren
(1) Das Wasserfahrzeug von der Seite be-steigen.
(2) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) Das Wasserfahrzeug vom Anleger absto- ßen, den Lenker mit beiden Händen fest
greifen und beide Füße fest auf den Bo-
den des Fußraums stellen.
(4) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.

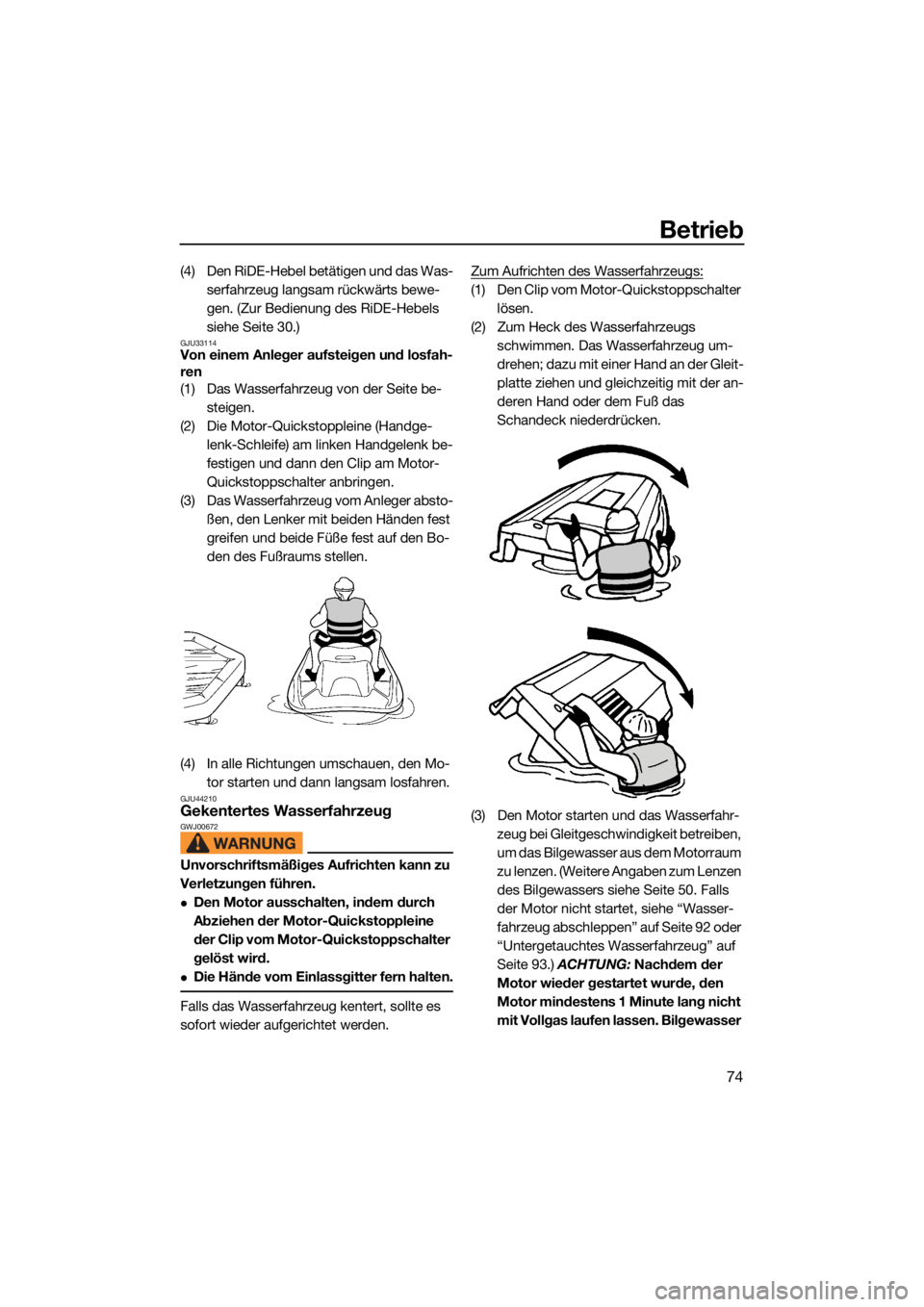

GJU44210Gekentertes WasserfahrzeugGWJ00672
Unvorschriftsmäßiges Aufrichten kann zu
Verletzungen führen.
Den Motor ausschalten, indem durch
Abziehen der Motor-Quickstoppleine
der Clip vom Motor-Quickstoppschalter
gelöst wird.
Die Hände vom Einlassgitter fern halten.
Falls das Wasserfahrzeug kentert, sollte es
sofort wieder aufgerichtet werden. Zum Aufrichten des Wasserfahrzeugs:
(1) Den Clip vom Motor-Quickstoppschalter
lösen.
(2) Zum Heck des Wasserfahrzeugs schwimmen. Das Wasserfahrzeug um-
drehen; dazu mit einer Hand an der Gleit-
platte ziehen und gleichzeitig mit der an-
deren Hand oder dem Fuß das
Schandeck niederdrücken.
(3) Den Motor starten und das Wasserfahr- zeug bei Gleitgeschwindigkeit betreiben,
um das Bilgewasser aus dem Motorraum
zu lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 50. Falls
der Motor nicht startet, siehe “Wasser-
fahrzeug abschleppen” auf Seite 92 oder
“Untergetauchtes Wasserfahrzeug” auf
Seite 93.) ACHTUNG: Nachdem der
Motor wieder gestartet wurde, den
Motor mindestens 1 Minute lang nicht
mit Vollgas laufen lassen. Bilgewasser
UF4L72G0.book Page 74 Friday, June 19, 2020 9:06 AM

Betrieb
75
im Motorraum kann in den Motor
spritzen und ernsthafte Schäden ver-
ursachen.
[GCJ00554]
GJU43282
Anlanden und Anlegen des
Wasserfahrzeugs
Anlanden des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis- se, Boote oder Schwimmer in der Nähe
des Strandes befinden.
(2) Den Gashebel ca. 100 m (330 ft) vor Er- reichen des angepeilten Anlandebe-
reichs loslassen, um die Geschwindig-
keit zu verringern.
(3) Langsam an den Strand heranfahren, dabei die Geschwindigkeit des Wasser-
fahrzeugs mit dem Gashebel und dem
RiDE-Hebel kontrollieren. ACHTUNG:
Den Motor niemals in Gewässern fah-
ren, in denen zwischen Wasserfahr-
zeug und Grund nicht mindestens 60
cm (2 ft) Abstand bestehen bleibt, um
zu vermeiden, dass Steinchen oder
Sand durch den Jeteinlass angesaugt
werden, was das Flügelrad beschädi-
gen und zu Motorüberhitzung führen
könnte.
[GCJ00473]
(4) Nach Erreichen des Strands den Motor ausschalten, dann vom Wasserfahrzeug
steigen und das Fahrzeug an Land zie-
hen.
Anlegen des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis- se, Boote oder Schwimmer in der Nähe
des Anlegers befinden.
(2) Den Gashebel etwa 100 m (330 ft) vom Anleger entfernt loslassen, um die Ge-
schwindigkeit zu verringern.
(3) Langsam an den Anleger heranfahren, dabei die Geschwindigkeit des Wasser-
fahrzeugs mit dem Gashebel und dem
RiDE-Hebel kontrollieren. (4) Nach dem Anlegen den Motor ausschal-
ten und dann vom Wasserfahrzeug stei-
gen.
GJU37194Betrieb in algenreichem Gewässer
Vermeiden Sie grundsätzlich, Ihr Wasserfahr-
zeug in Gewässer mit starkem Algenwuchs
zu benutzen. Wenn das Fahren in algenrei-
chen Gewässern unvermeidlich ist, abwech-
selnd Gas geben und wieder zurücknehmen,
um die Motordrehzahl zu variieren. Algen füh-
ren eher zu Verstopfungen, wenn bei kons-
tanter Geschwindigkeit oder im Langsamst-
lauf gefahren wird. Wenn Algen den
Einlassbereich verstopft haben könnten, den
Jeteinlass reinigen. (Weitere Angaben zum
Jeteinlass siehe Seite 90.)
GJU40242Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Nach dem Fahren und nachdem das Fahr-
zeug aus dem Wasser genommen wurde, so-
fort das restliche Wasser aus den Kühlwas-
serkanälen ablassen.
Zum Ablassen des Wassers aus den Kühl-
wasserkanälen:
(1) Sicherstellen, dass der Bereich um das Wasserfahrzeug frei ist, dann den Motor
starten.
(2) Das restliche Wasser aus den Kühlwas- serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(3) Den Motor ausschalten.
UF4L72G0.book Page 75 Friday, June 19, 2020 9:06 AM

Pflege und Lagerung
76
GJU37146
Pflege nach dem FahrenGWJ00331
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Nach der Verwendung des Wasserfahrzeugs
dieses immer aus dem Wasser nehmen, rei-
nigen und lagern. Lässt man das Wasserfahr-
zeug längere Zeit im Wasser, führt dies dazu,
dass die Jetpumpe und der Rumpf schneller
verschleißen als normal. Meeresorganismen
und Korrosion können die Lebensdauer der
Bauteile des Wasserfahrzeugs verringern.
GJU44560Spülen der KühlwasserkanäleGCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Kühlwasserkanäle spülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz
vorzubeugen.
(1) Das Wasserfahrzeug in waagrechte Stel-lung bringen.
(2) Den Sitz und das Sitzablagefach abneh- men. (Demontage und Montage des Sit-
zes siehe Seite 40, weitere Angaben zum
Sitzablagefach siehe Seite 44.) (3) Den Gartenschlauch-Adapter an einen
Gartenschlauch anschließen.
(4) Den Deckel des Spülschlauchanschlus- ses lösen und abnehmen. Den Garten-
schlauch-Adapter in den Spülschlauch-
anschluss einstecken, dabei drücken
und drehen, bis er fest angeschlossen
ist.
(5) Den Gartenschlauch an einen Wasser- hahn anschließen.
(6) Sicherstellen, dass der Bereich um das Wasserfahrzeug frei ist, dann den Motor

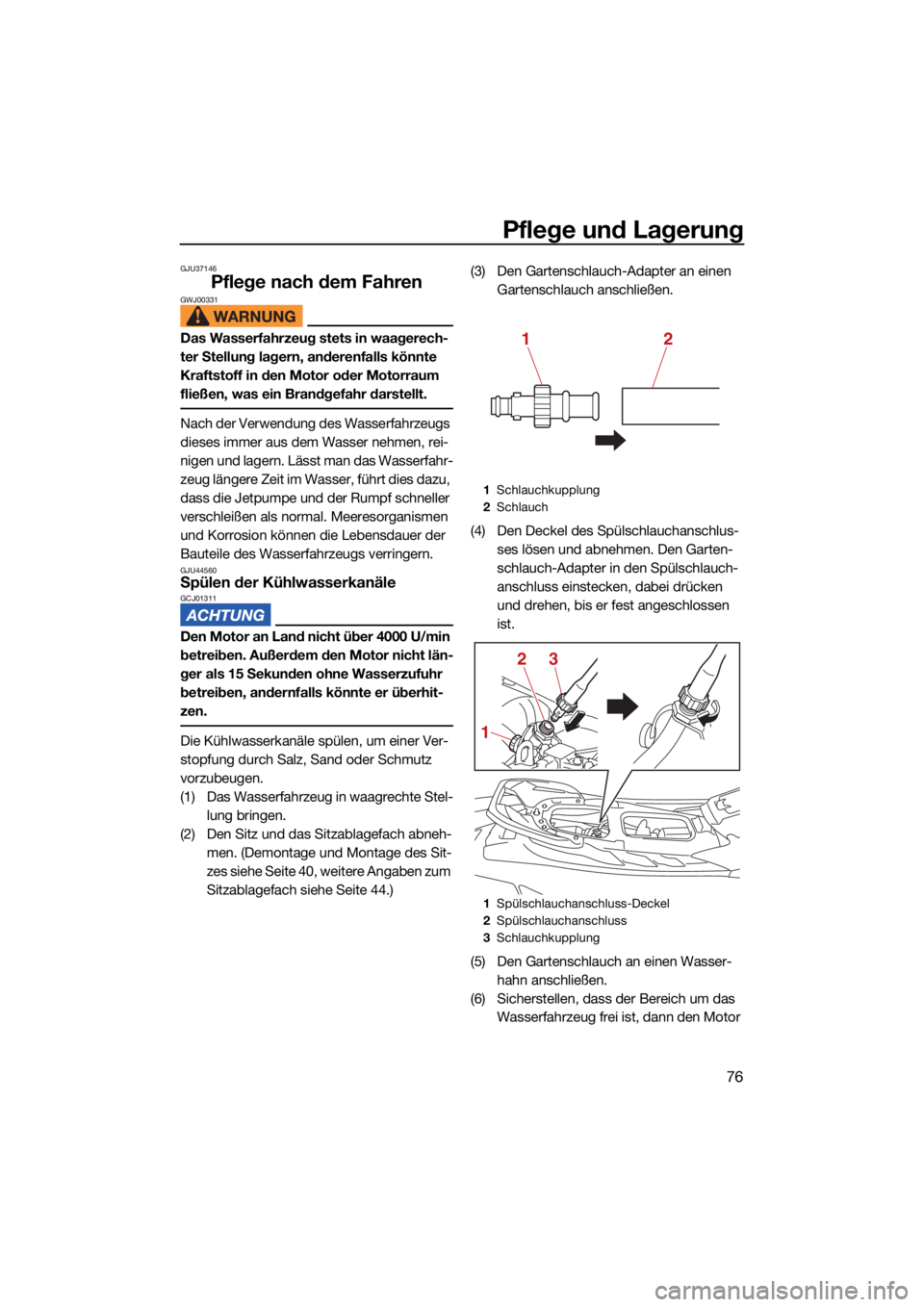

1Schlauchkupplung
2 Schlauch
1 Spülschlauchanschluss-Deckel
2 Spülschlauchanschluss
3 Schlauchkupplung
12
32
1
UF4L72G0.book Page 76 Friday, June 19, 2020 9:06 AM

Pflege und Lagerung
77
starten. Sofort nach dem Starten des
Motors die Wasserzufuhr voll aufdrehen,
so dass kontinuierlich Wasser aus der
Jetdüse ausläuft.
(7) Den Motor etwa drei Minuten lang im Leerlauf betreiben und überwachen.
Falls der Motor während der Spülung
stoppt, die Wasserzufuhr sofort abstel-
len und das Verfahren ab Schritt 6 wie-
derholen. ACHTUNG: Den Kühlwas-
serkanälen kein Wasser zuführen,
wenn der Motor nicht läuft. Das Was-
ser könnte durch den Schalldämpfer
in den Motor gelangen und ernsthafte
Motorschäden verursachen.
[GCJ00123]
(8) Die Wasserzufuhr abstellen.
(9) Das restliche Wasser aus den Kühlwas- serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(10) Den Motor ausschalten.
(11) Den Gartenschlauch-Adapter abnehmen und dann den Deckel des Spülschlauch-
anschlusses sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(12) Das Sitzablagefach und die Sitzbank si- cher an ihren ursprünglichen Positionen
einbauen.
GJU44770Das Wasserfahrzeug reinigen
(1) Sitzbank und Feuerlöscherhalter aus-bauen. (Demontage und Montage des Sitzes siehe Seite 40, weitere Angaben
zum Feuerlöscherhalter siehe Seite 45.)
(2) Wenn das Wasserfahrzeug eine Woche oder länger gelagert wird, die internen
Motorteile mit Rostschutz behandeln,
um Korrosion vorzubeugen. (Siehe Seite
80 für weitere Angaben zum Rostschutz
der inneren Motorteile.)
(3) Motor und Motorraum mit einer kleinen Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies
kann zu ernsthaften Motorschäden
führen.
[GCJ00572]
(4) Das Wasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 50.)
(5) Den Motor und den Motorraum mit ei- nem trockenen Tuch wischen.
(6) Den Rumpf, das Deck und die Jetdüse mit Leitungswasser abwaschen.
(7) Den Rumpf, das Deck und die Jetpumpe mit einem trockenen Tuch wischen.
(8) Alle Bauteile aus Vinyl und Gummi, wie z.B. Sitz- und Motorraumdichtungen, mit
einem Vinyl-Pflegemittel abwischen.
(9) Um Korrosion zu vermindern, metalli- sche Teile des Rumpfs, Decks und Mo-
tors mit einem Rostschutzmittel einsprü-
hen.
(10) Den Motorraum an der Luft vollständig trocknen lassen, bevor der Sitz wieder
aufgesetzt wird.
(11) Den Feuerlöscherhalter und die Sitzbank sicher an ihren ursprünglichen Positio-
nen einbauen.
GJU3368ABatteriepflege
Vor einer mehr als einmonatigen Stilllegung
die Batterie aus dem Wasserfahrzeug aus-
bauen, kontrollieren und an einem kühlen,
trockenen Ort lagern.
UF4L72G0.book Page 77 Friday, June 19, 2020 9:06 AM

Pflege und Lagerung
78
GWJ00792
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Bat-
teriesäure enthält Schwefelsäure. Den
Kontakt mit Haut, Augen und Kleidung
vermeiden.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
(1) Das negative (–) Batteriekabel abklem-men.
(2) Das positive (+) Batteriekabel abklem- men. (3) Die Batteriebänder aushängen und dann
die Batterie aus dem Wasserfahrzeug
entfernen.
Batterie kontrollieren
Sicherstellen, dass das Batteriegehäuse
nicht beschädigt ist.
Sicherstellen, dass die Pole der Batterie
nicht korrodiert oder beschädigt sind.
Kontrollieren der Batteriespannung und
Laden der Batterie
Es wird empfohlen, die Batteriespannung von
einem Yamaha-Händler prüfen und die Bat-
terie aufladen zu lassen. Einen Yamaha-
Händler die Batterie so schnell wie möglich
aufladen lassen, wenn sie sich entladen zu
haben scheint. Beachten, dass sich die Bat-
terie tendenziell schneller entlädt, wenn das
Fahrzeug mit optionalem elektrischen Zube-
hör ausgestattet ist. ACHTUNG: Zum Laden
einer VRLA-Batterie (Valve Regulated
Lead Acid) ist ein spezielles Batterielade-
gerät (Konstantspannung) erforderlich.
Die Verwendung eines herkömmlichen
Batterieladegeräts führt zur Beschädi-
gung der Batterie.
[GCJ02810]

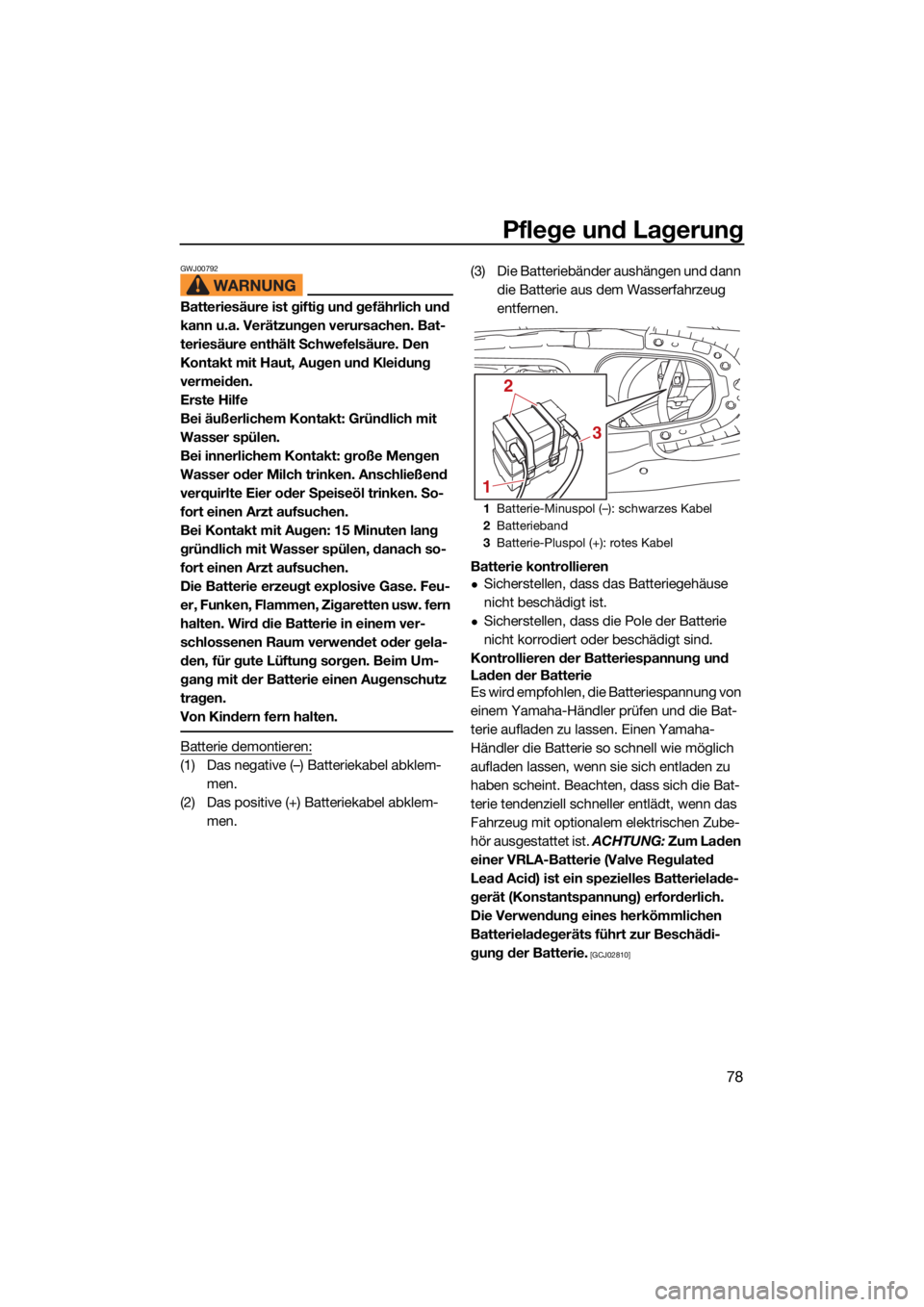

1 Batterie-Minuspol (–): schwarzes Kabel
2 Batterieband
3 Batterie-Pluspol (+): rotes Kabel
1
3
2
UF4L72G0.book Page 78 Friday, June 19, 2020 9:06 AM

Pflege und Lagerung
79
Kontrollieren der Batteriebänder
Sicherstellen, dass die Batteriebänder nicht
beschädigt sind.
Zum Einlagern der Batterie:
(1) Das Batteriegehäuse mit Leitungswasser reinigen.
(2) Die Batteriepole, falls schmutzig oder korrodiert, mit einer Drahtbürste reini-
gen.
(3) Wasserfestes Fett auf die Batteriepole auftragen.
(4) Die Batterie an einem kühlen, trockenen Ort lagern. ACHTUNG: Das Lagern in
ungeladenem Zustand kann der Bat-
terie bleibende Schäden zufügen. Die Batterie regelmäßig kontrollieren.

[GCJ00103]
Batterie montieren:
(1) Die Batterie in das Batteriefach einsetzen und die Batteriebänder an den Haltern
einhängen.
(2) Das positive (+) Batteriekabel (rot) an den positiven (+) Batteriepol anschließen.
ACHTUNG: Ein Vertauschen der Bat-
teriekabel beschädigt die elektrischen
Bauteile.
[GCJ00262]
(3) Das negative (–) Batteriekabel (schwarz) an den negativen (–) Batteriepol an-
schließen.
(4) Sicherstellen, dass die Batterie gut ver- ankert ist.
1Batterieband
1 Batteriepol
Empfohlenes wasserfestes Fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
1
1
UF4L72G0.book Page 79 Friday, June 19, 2020 9:06 AM

Pflege und Lagerung
80
GJU33493
Langfristige LagerungGWJ00331
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40763Reinigen
(1) Die Kühlwasserkanäle spülen. (Weitere Angaben zum Spülen der Kühlwasserka-
näle siehe Seite 76.)
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.
(2) Das Wasserfahrzeug reinigen. (Weitere Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 77.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.

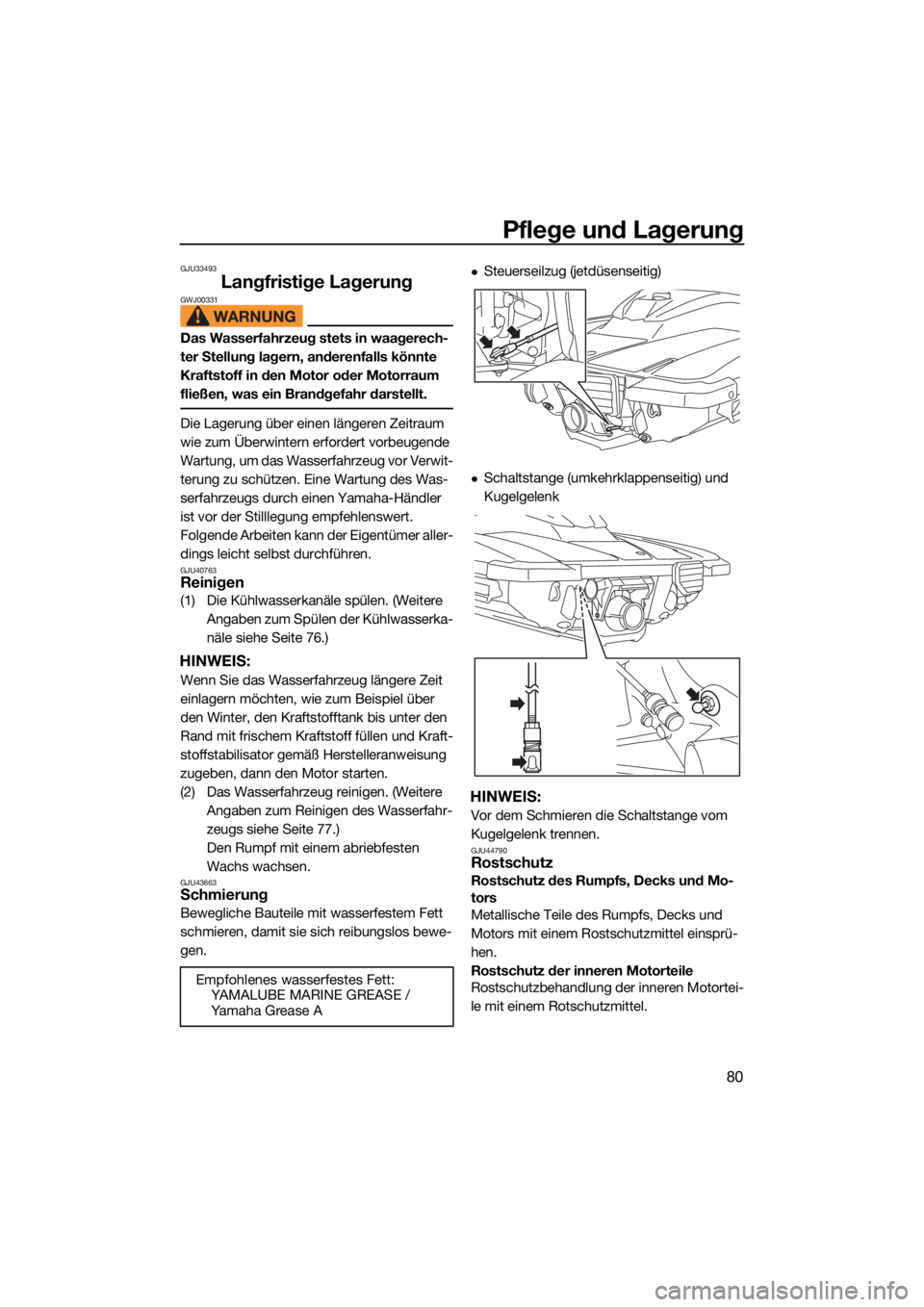

GJU43663Schmierung
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.
Steuerseilzug (jetdüsenseitig)
Schaltstange (umkehrklappenseitig) und
Kugelgelenk
HINWEIS:
Vor dem Schmieren die Schaltstange vom
Kugelgelenk trennen.
GJU44790Rostschutz
Rostschutz des Rumpfs, Decks und Mo-
tors
Metallische Teile des Rumpfs, Decks und
Motors mit einem Rostschutzmittel einsprü-
hen.
Rostschutz der inneren Motorteile
Rostschutzbehandlung der inneren Motortei-
le mit einem Rotschutzmittel.
Empfohlenes wasserfestes Fett:
YAMALUBE MARINE GREASE /
Ya m a h a G r e a s e A
UF4L72G0.book Page 80 Friday, June 19, 2020 9:06 AM

Pflege und Lagerung
81
Zur Rostschutzbehandlung der inneren
Motorteile:

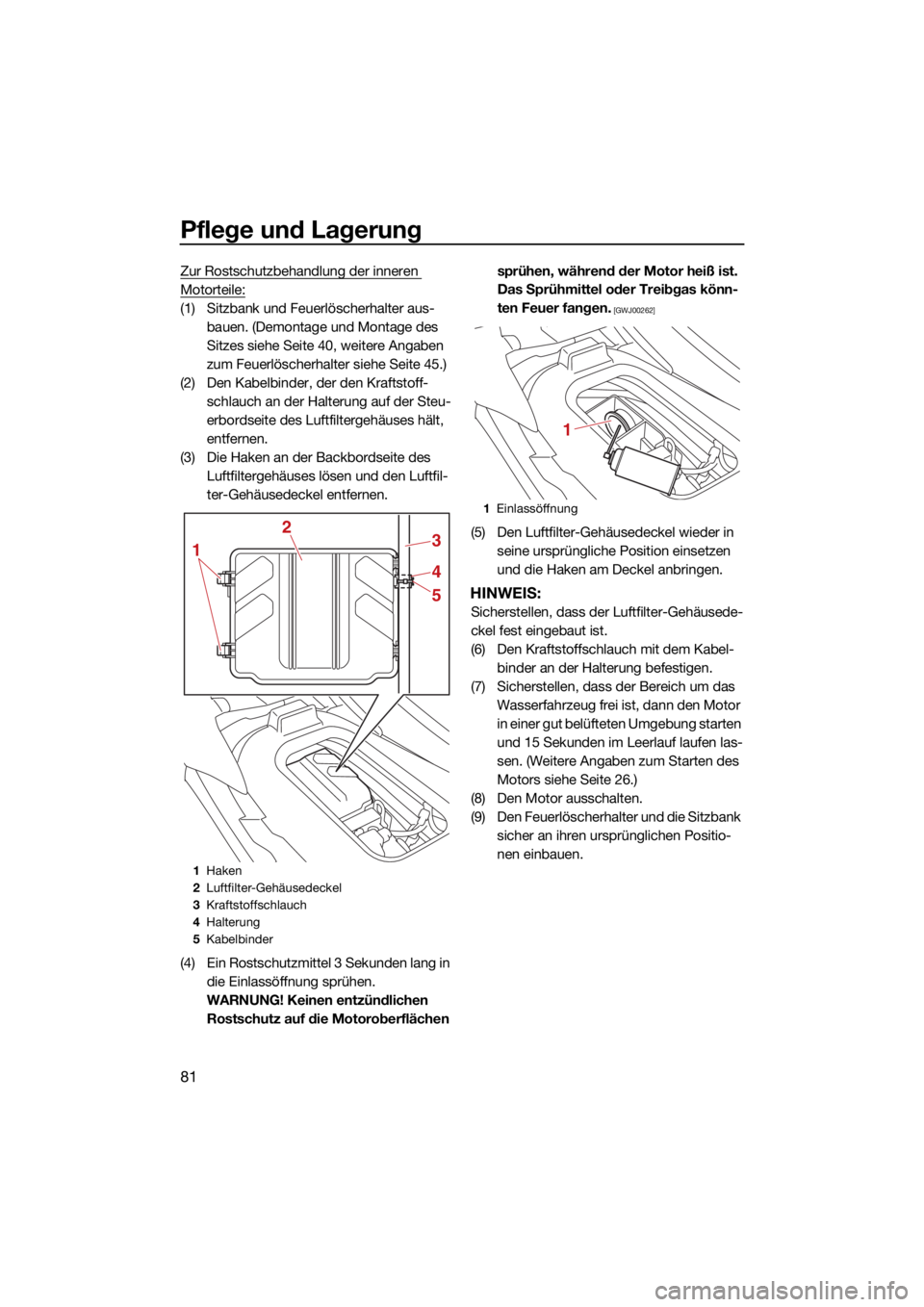

(1) Sitzbank und Feuerlöscherhalter aus-bauen. (Demontage und Montage des
Sitzes siehe Seite 40, weitere Angaben
zum Feuerlöscherhalter siehe Seite 45.)
(2) Den Kabelbinder, der den Kraftstoff- schlauch an der Halterung auf der Steu-
erbordseite des Luftfiltergehäuses hält,
entfernen.
(3) Die Haken an der Backbordseite des Luftfiltergehäuses lösen und den Luftfil-
ter-Gehäusedeckel entfernen.
(4) Ein Rostschutzmittel 3 Sekunden lang in die Einlassöffnung sprühen.
WARNUNG! Keinen entzündlichen Rostschutz auf die Motoroberflächen sprühen, während der Motor heiß ist.
Das Sprühmittel oder Treibgas könn-
ten Feuer fangen. [GWJ00262]
(5) Den Luftfilter-Gehäusedeckel wieder in
seine ursprüngliche Position einsetzen
und die Haken am Deckel anbringen.
HINWEIS:
Sicherstellen, dass der Luftfilter-Gehäusede-
ckel fest eingebaut ist.
(6) Den Kraftstoffschlauch mit dem Kabel-binder an der Halterung befestigen.
(7) Sicherstellen, dass der Bereich um das Wasserfahrzeug frei ist, dann den Motor
in einer gut belüfteten Umgebung starten
und 15 Sekunden im Leerlauf laufen las-
sen. (Weitere Angaben zum Starten des
Motors siehe Seite 26.)
(8) Den Motor ausschalten.
(9) Den Feuerlöscherhalter und die Sitzbank sicher an ihren ursprünglichen Positio-
nen einbauen.
1Haken
2 Luftfilter-Gehäusedeckel
3 Kraftstoffschlauch
4 Halterung
5 Kabelbinder
1
23
4
5
1Einlassöffnung
1
UF4L72G0.book Page 81 Friday, June 19, 2020 9:06 AM

Wartungsarbeiten
82
GJU33769
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk- ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt werden.
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
UF4L72G0.book Page 82 Friday, June 19, 2020 9:06 AM

Wartungsarbeiten
83
GJU43101Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “ √”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
Kraftstoffleitung Kraftstoffschläuche und
Klemmen prüfen
√
—
Kraftstofftankde-
ckel/Wasserab-
scheider O-Ringe auf Risse und
Verformung kontrollieren
√
—
Kraftstofftank Einbau und Halteriemen
kontrollieren
√
—
Wassereinlasssieb Auf Verstopfung und Be-
schädigung kontrollieren
√
—
Kühlwasserschläu-
che Auf Schäden und Lecks
kontrollieren und Klem-
men kontrollieren
√
—
Motoröl Erneuern √√ 85
Ölfilter Erneuern √85
Zündkerzen Kontrollieren √√ —
Batterie Ladezustand, Pole und
Batteriebänder kontrollie-
ren √
—
Batteriekabel Pole kontrollieren √—
Lenkergelenk Funktion prüfen und auf
Lockerheit untersuchen
√√
—
Steuerzug Außenseite und Anschlüs-
se kontrollieren, und
schmieren √
—
Schaltstange und
Umkehrklappe Außenseite und Anschlüs-
se kontrollieren, und
schmieren
√
—
UF4L72G0.book Page 83 Friday, June 19, 2020 9:06 AM
