ESP YAMAHA EXR 2021 Manuale duso (in Italian)

Requisiti per il funzionamento ed il comando
46
HJU31823
Requisiti relativi al carburanteHJU44880CarburanteHWJ00283
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
HCJ00322
Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
Evitare la penetrazione di acqua o di
corpi estranei nel serbatoio del carbu-
rante. Se contaminato, il carburante può
provocare prestazioni scarse e danneg-
giamenti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
NOTA:
Questo simbolo identifica il carburante
consigliato per questa moto d’acqua se-
condo le prescrizioni della norma europea
(EN228).
Al rifornimento, verificare che l’ugello di
erogazione del carburante presenti lo stes-
so simbolo d’identificazione.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alco-
ol: quello contenente etanolo e quello conte-
nente metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di ot-
tano minimo. L’E-85 è una miscela di carbu-
rante contenente l’85% di etanolo e pertanto
non deve venire usato in questa moto d’ac-
qua. Tutte le miscele all’etanolo che conten-
gono più del 10% di etanolo possono
provocare il danneggiamento del circuito del
carburante o problemi nelle prestazioni del
motore. Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a 86
(numero di ottano alla pompa) =
(R + M)/2
90 (numero di ottano controllato)
E5E10
UF4L72H0.book Page 46 Thursday, June 11, 2020 4:43 PM

Requisiti per il funzionamento ed il comando
47
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perché può pro-
vocare il danneggiamento del circuito del
carburante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona ben ventilata ed in posizione orizzontale.
(3) Rimuovere la sella e il supporto estintore, e poi controllare il livello del carburante.
(Vedere a pagina 40 per le procedure di
rimozione e installazione della sella e a
pagina 45 per le informazioni sul suppor-
to estintore.) (4) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
(5) Aggiungere lentamente del carburante al serbatoio.
(6) Interrompere il rifornimento quando il li- vello del carburante raggiunge circa
50 mm (2 in) dal limite superiore del ser-
batoio. Non riempire eccessivamente il
serbatoio carburante. Considerando che
il carburante, riscaldandosi, si espande,
il calore del motore o del sole può fare
traboccare il carburante dal serbatoio.
Non lasciare la moto d’acqua con il ser-
1Serbatoio del carburante
1
1Tappo del bocchettone del serbatoio del
carburante
Capacità del serbatoio del carburante:
50 L (13.2 US gal, 11.0 Imp.gal)
1
UF4L72H0.book Page 47 Thursday, June 11, 2020 4:43 PM

Requisiti per il funzionamento ed il comando
48
batoio carburante pieno sotto la luce so-
lare diretta.
(7) Eliminare immediatamente il carburante fuoriuscito con un panno asciutto.
(8) Installare saldamente il tappo del boc- chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
(9) Installare saldamente il supporto estinto- re e la sella nelle loro posizioni originali.HJU40291
Requisiti dell’olio motoreHJU44531Olio motoreHCJ00282
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi
potrebbe danneggiare gravemente il mo-
tore.
Perché scegliere Yamalube
L’olio YAMALUBE è un componente originale
YAMAHA frutto della passione dei tecnici e della convinzione che l’olio motore sia un
componente liquido importante del motore.
Mettiamo in campo team di specialisti in in-
gegneria meccanica, chimica, elettronica e
prove su pista per sviluppare il motore di pari
passo con l’olio che vi verrà impiegato. Gli oli
Yamalube sfruttano appieno le qualità basila- ri dell’olio combinando additivi in una miscela
perfetta, capace di garantire che l’olio così
sviluppato renda possibili i nostri standard
previsti per le prestazioni. Di conseguenza, gli
oli minerali, semisintetici e sintetici Yamalube
vantano caratteristiche e peculiarità distinte.
L’esperienza di Yamaha , maturata in anni di
attività di ricerca e sviluppo dell’olio a partire

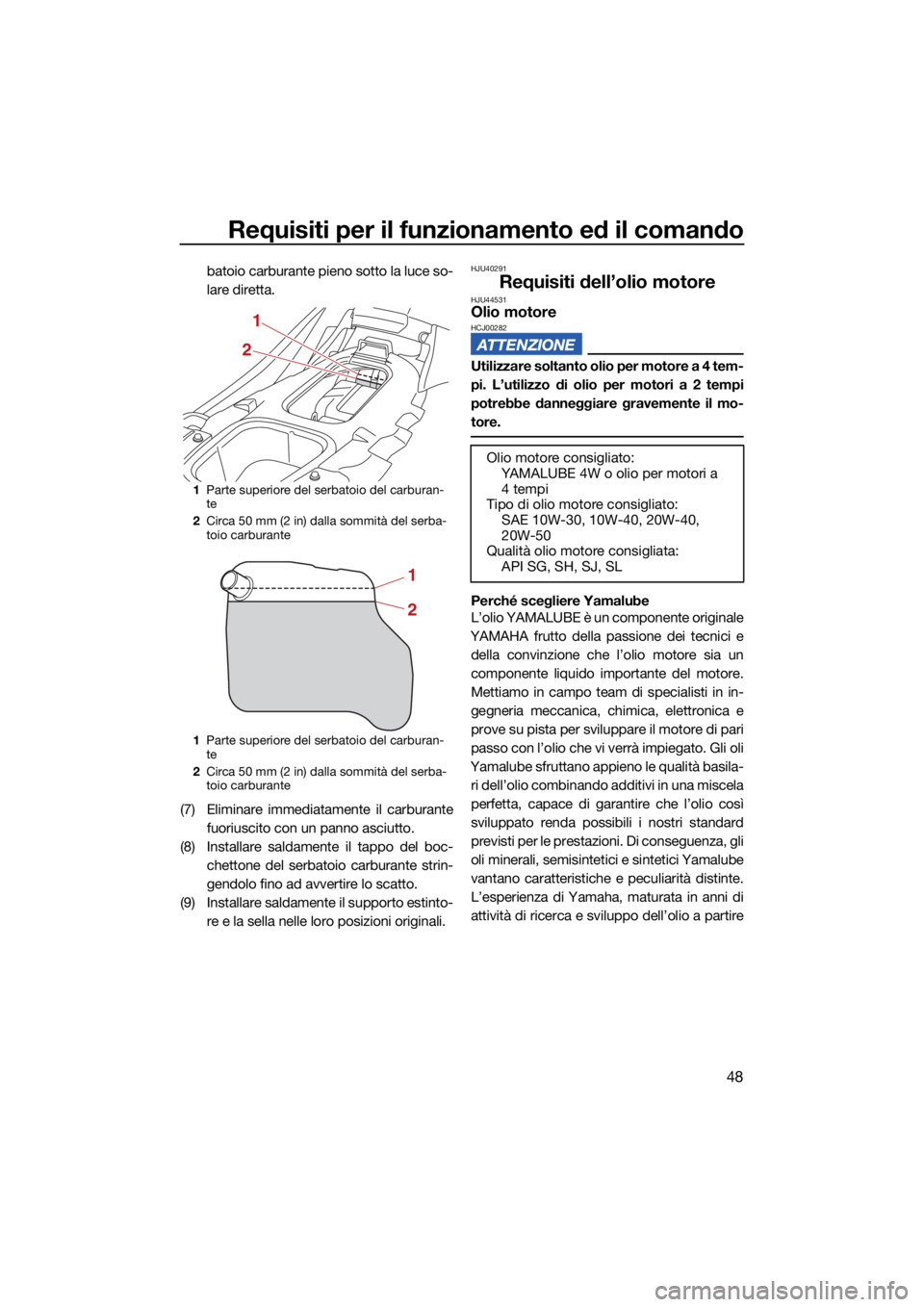

1 Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1 Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
21
1
2
Olio motore consigliato:
YAMALUBE 4W o olio per motori a
4tempi
Tipo di olio motore consigliato: SAE 10W-30, 10W-40, 20W-40,
20W-50
Qualità olio motore consigliata: API SG, SH, SJ, SL
UF4L72H0.book Page 48 Thursday, June 11, 2020 4:43 PM

Controlli prima dell’utilizzo
56
HJU32282
Punti da controllare prima dell’utilizzo
HJU44551Controlli prima dell’utilizzo
Eseguire i controlli prima dell’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è a terra.
Per eseguire i controlli prima dell’utilizzo:
(1) Rimuovere la sella, lo scomparto porta-
oggetti sotto alla sella e il supporto estin-
tore. (Vedere a pagina 40 per le
procedure di rimozione e installazione
della sella, a pagina 44 per le informazio-
ni sullo scomparto portaoggetti sotto alla
sella e a pagina 45 per le informazioni sul
supporto estintore.)
(2) Eseguire i controlli ed accertarsi che non ci siano elementi malfunzionanti o altri
problemi.
(3) Dopo aver completato questi controlli, installare saldamente lo scomparto por-
taoggetti sotto alla sella, il supporto
estintore e la sella nelle loro posizioni ori-
ginali.
HJU32334Controllo del vano motoreHWJ00462
La mancata ventilazione del vano motore
può causare incendi o esplosioni. Non av-
viare il motore se di sono perdite di carbu-
rante.
Ventilare il vano motore. Lasciare il vano mo-
tore aperto per alcuni minuti per permettere
la fuoriuscita di eventuali vapori di carburan-
te. Accertarsi che la parte interna del vano moto-
re non sia danneggiata.
HJU34215Controlli dell’impianto di alimentazioneHWJ00382
Le perdite di carburante possono provo-
care incendi o esplosioni.
Verificare regolarmente l’assenza di
perdite di carburante.
Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
Accertarsi che non ci siano danni, perdite o
altri problemi nell’impi
anto di alimentazione.
Controllare:
Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione
Danneggiamenti o perdite nel serbatoio del
carburante
Danneggiamenti o perdite ai tubi flessibili
del carburante ed ai giunti
Danneggiamenti o perdite nel tubo di sfiato
del serbatoio del carburante
HJU36875Controllo del livello carburante
Controllare il livello del carburante nel serba-
toio.
UF4L72H0.book Page 56 Thursday, June 11, 2020 4:43 PM

Utilizzo della moto d’acqua
64
vostre capacità di governo della moto d’ac-
qua.
HJU40212Posizione di guida
Posizione di guida del conducente
Il conducente deve afferrare saldamente il
manubrio con entrambe le mani e sedersi a
cavalcioni sulla sella con i piedi appoggiati
sul fondo del pozzetto.
Posizione di guida del passeggero
I passeggeri devono reggersi saldamente, o
alla persona davanti a loro, oppure all’appo-
sita maniglia tientibene e sedersi a cavalcioni
sulla sella con i piedi appoggiati sul fondo del
pozzetto. Non trasportare il passeggero da-
vanti al conducente. (Vedere pagina 18 per le
informazioni sulla posizione di guida durante
il traino di un wakeboarder o di uno sciatore
d’acqua.)
HJU32803Messa in acqua della moto d’acqua
Accertarsi che non ci siano ostacoli attorno a
sé.
Se la moto d’acqua viene messa in acqua da
un carrello, una persona deve accertarsi che
le onde non spingano la moto d’acqua nel
carrello.
HJU43580Avviamento del motore in acquaHWJ01531
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o te-
nerlo al minimo. L’acqua e i detriti espulsi
dall’idrogetto possono provocare lesioni
gravi.
Per avviare il motore:
(1) Portare la moto d’acqua in una zona pri-va di alghe e detriti e con una profondità
dell’acqua di almeno 60 cm (2 ft) dal fon-
do della moto d’acqua. ATTENZIONE:
Non fare mai funzionare il motore in
acque con profondità inferiore a
60 cm (2 ft) dal fondo della moto d’ac-
qua, poiché vi è il rischio di aspirare
sassi o sabbia nella presa d’acqua
dell’idrogetto, causando danni alla gi-
rante e il surriscaldamento del moto-
re.
[HCJ00473]
(2) Allacciare al polso sinistro il tirante dispegnimento di emergenza del motore, e
UF4L72H0.book Page 64 Thursday, June 11, 2020 4:43 PM

Utilizzo della moto d’acqua
67
Agire prontamente per evitare collisioni.
Il sistema RiDE non è un dispositivo di
frenata per evitare situazioni pericolose.
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugel-
lo direzionale, essa crea una spinta che spo-
sta e fa virare la moto d’acqua. Quanto
maggiore è il regime del motore, tanto mag-
giore sarà la spinta prodotta.
La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spintamaggiore, quindi la moto d’acqua ese-
guirà virate più strette. B. Dando meno gas, si produce una spinta
minore, quindi la moto d’acqua può vira-
re gradualmente.
C. Rilasciando completamente l’accelera- tore, l’idrogetto produce soltanto una
spinta minima. Se si sta viaggiando a ve-
locità superiori a quella di traino, se non
si accelera si perderà rapidamente la ca-
pacità di virare. È possibile che si riesca
ancora a virare immediatamente dopo
aver rilasciato l’acceleratore, ma una vol-
ta sceso il numero di giri del motore, la
moto d’acqua non risponderà più ai co-
mandi del manubrio fino a quando non si
accelera nuovamente o non si raggiunge
la velocità di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-
sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
UF4L72H0.book Page 67 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
78
(11) Installare saldamente il supporto estinto-re e la sella nelle loro posizioni originali.
HJU3368ACura della batteria
Se la moto d’acqua non viene utilizzata per
più di un mese, rimuovere la batteria dalla
moto d’acqua, controllarla, quindi conservar-
la in un luogo fresco e asciutto.
HWJ00792
Il liquido della batteria è velenoso e peri-
coloso, in quanto provoca ustioni gravi,
ecc. Contiene acido solforico. Evitare il
contatto con la pelle, gli occhi o il vestia-
rio.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-teria.
(2) Scollegare il cavo positivo (+) della batte- ria. (3) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dal-
la moto d’acqua.
Controllo della batteria
Accertarsi che il vano della batteria non sia
danneggiato.
Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
Controllo della tensione della batteria e
carica della batteria
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se la batteria sembra
essere scarica farla caricare il prima possibile
da un concessionario Yamaha. Tenere pre-
sente che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è dotato di accessori
elettrici opzionali. ATTENZIONE: Per cari-
care una batteria VRLA (piombo acido re-
golata tramite valvole) occorre un
caricabatterie specifico (a tensione co-
stante). Utilizzando un comune caricabat-
terie si danneggia la batteria.
[HCJ02810]
1 Morsetto negativo (–) della batteria: cavo
nero
2 Cinghia di fissaggio batteria
3 Morsetto positivo (+) della batteria: cavo
rosso
1
3
2
UF4L72H0.book Page 78 Thursday, June 11, 2020 4:43 PM

Manutenzione
83
HJU33769
Manutenzione
I controlli e le lubrificazioni periodiche man-
terranno la vostra moto d’acqua nelle condi-
zioni più sicure ed efficienti possibili.
Accertarsi quindi di eseguire la manutenzione
periodica. La sicurezza è un obbligo per il
proprietario della moto d’acqua. Si deve ese-
guire una manutenzione corretta per mante-
nere le emissioni dello scarico ed i livelli di
rumorosità entro i limiti di legge. I punti più
importanti di ispezione e ingrassaggio della
moto d’acqua sono illustrati nelle pagine che
seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre
i guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o ripara-
zione dei dispositivi e del sistema di con-
trollo delle emissioni possono venire
eseguite da qualsiasi officina o meccanico
esperti di motori marini con accensione a
scintilla. Tuttavia, le riparazioni in garanzia
devono venire eseguite da un rivenditore
autorizzato Yamaha marine.
HWJ00312
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.
UF4L72H0.book Page 83 Thursday, June 11, 2020 4:43 PM

Risoluzione dei guasti
92
(2) Rimuovere le alghe o i detriti intorno allapresa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.

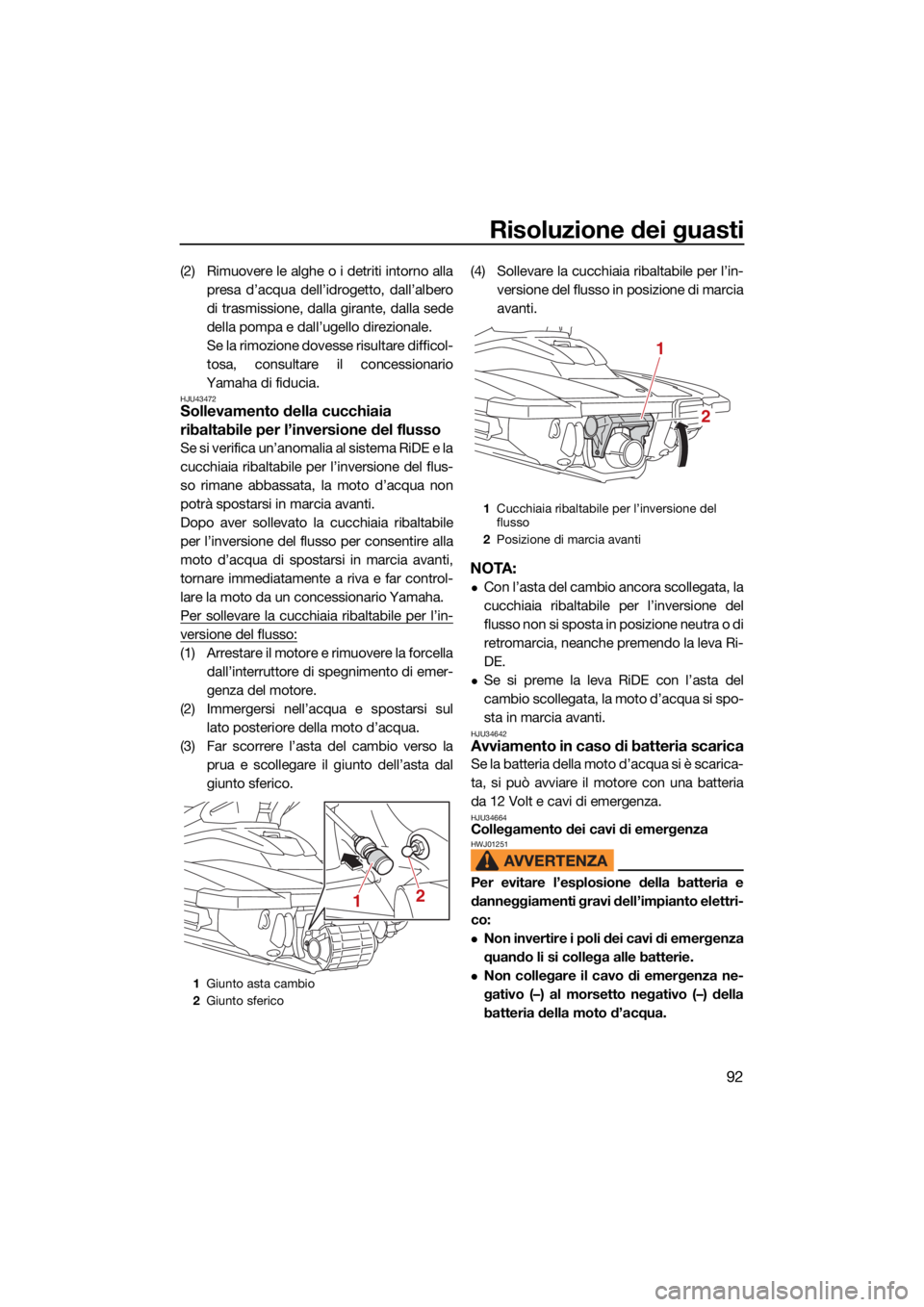

HJU43472Sollevamento della cucchiaia
ribaltabile per l’inversione del flusso
Se si verifica un’anomalia al sistema RiDE e la
cucchiaia ribaltabile per l’inversione del flus-
so rimane abbassata, la moto d’acqua non
potrà spostarsi in marcia avanti.
Dopo aver sollevato la cucchiaia ribaltabile
per l’inversione del flusso per consentire alla
moto d’acqua di spostarsi in marcia avanti,
tornare immediatamente a riva e far control-
lare la moto da un concessionario Yamaha.
Per sollevare la cucchiaia ribaltabile per l’in-
versione del flusso:
(1) Arrestare il motore e rimuovere la forcella dall’interruttore di spegnimento di emer-
genza del motore.
(2) Immergersi nell’acqua e spostarsi sul lato posteriore della moto d’acqua.
(3) Far scorrere l’asta del cambio verso la prua e scollegare il giunto dell’asta dal
giunto sferico. (4) Sollevare la cucchiaia ribaltabile per l’in-
versione del flusso in posizione di marcia
avanti.
NOTA:
Con l’asta del cambio ancora scollegata, la
cucchiaia ribaltabile per l’inversione del
flusso non si sposta in posizione neutra o di
retromarcia, neanche premendo la leva Ri-
DE.
Se si preme la leva RiDE con l’asta del
cambio scollegata, la moto d’acqua si spo-
sta in marcia avanti.
HJU34642Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria
da 12 Volt e cavi di emergenza.
HJU34664Collegamento dei cavi di emergenzaHWJ01251
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.1Giunto asta cambio
2 Giunto sferico
1 2
1
Cucchiaia ribaltabile per l’inversione del
flusso
2 Posizione di marcia avanti
1
2
UF4L72H0.book Page 92 Thursday, June 11, 2020 4:43 PM

Indice
96
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da .......... 73
Moto d’acqua, caratteristiche .................. 16
Moto d’acqua, come usare la ............ 63, 66
Moto d’acqua, funzioni di controllo ......... 27
Moto d’acqua, funzioni di navigazione .... 31
Moto d’acqua, messa in acqua ............... 64
Moto d’acqua sommersa ......................... 93
Motore, controllo...................................... 57
Motore in acqua, avviamento .................. 64
Motore, interruttore di spegnimento ........ 27
Motore, interruttore di spegnimento di emergenza ........................................ 27
Motore, numero di serie ............................. 2
Multifunzione, centro informativo............. 35
N
Navigazione sicura, regole ....................... 20
Numeri di identificazione............................ 1
Numero di identificazione della moto d’acqua (CIN).......................................... 2
O
Olio motore .............................................. 48
Olio motore e filtro olio............................. 86
Operazioni dopo l’utilizzo......................... 76
P
Passeggeri, salita a bordo con ................ 71
Poppa, golfari........................................... 42
Presa d’acqua dell’idrogetto, controlli ..... 60
Presa d’acqua dell’idrogetto e della girante, pulizia....................................... 91
Prima dell’utilizzo, punti da controllare .... 56
Principale, numero di identificazione (PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 42
Prua, golfare............................................. 41
Pulizia ....................................................... 80
Pulizia della moto d’acqua ....................... 77
R
Regime minimo motore, controllo............ 62
Requisiti dell’olio motore ......................... 48
Requisiti per l’uso .................................... 13
Rimorchio della moto d’acqua ................. 93
Rischi, informazioni .................................. 16
Rodaggio.................................................. 53 Ruggine, protezione ................................. 81
S
Salire a bordo della moto d’acqua ........... 70
Salita a bordo senza assistenza............... 70
Scafo e ponte, controllo ........................... 60
Sella ......................................................... 40
Separatore acqua..................................... 30
Separatore d’acqua, controllo ................. 57
Sistema del cambio ................................. 31
Sistema dello sterzo, controlli .................. 58
Sollevamento della cucchiaia ribaltabile
per l’inversione del flusso ..................... 92
Spegnere il motore................................... 65
Spia di allarme controllo motore .............. 39
Spia di allarme pressione olio .................. 38
Spia di allarme surriscaldamento motore .................................................. 38
Sterzo, sistema ........................................ 29
Supporto estintore ................................... 45
T
Tabella di manutenzione periodica .......... 84
Targhetta del produttore ............................ 3
Tirante di spegnimento di emergenza del motore, controllo ............................ 59
U
Uscita di controllo dell’acqua di raffreddamento ..................................... 29
Uscita di controllo dell’acqua di raffreddamento, controllo ..................... 62
Utilizzo in zone in cui si accumulano alghe ..................................................... 75
Utilizzo responsabile della moto
d’acqua ................................................. 20
V
Vano motore, controllo............................. 56
Vano portaoggetti sotto alla sella............. 44
Velocità, indicatore................................... 35
Virare la moto d’acqua ............................. 66
W
Wakeboarding e sci d’acqua ................... 18
UF4L72H0.book Page 96 Thursday, June 11, 2020 4:43 PM
