YAMAHA FJR1300A 2003 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
8

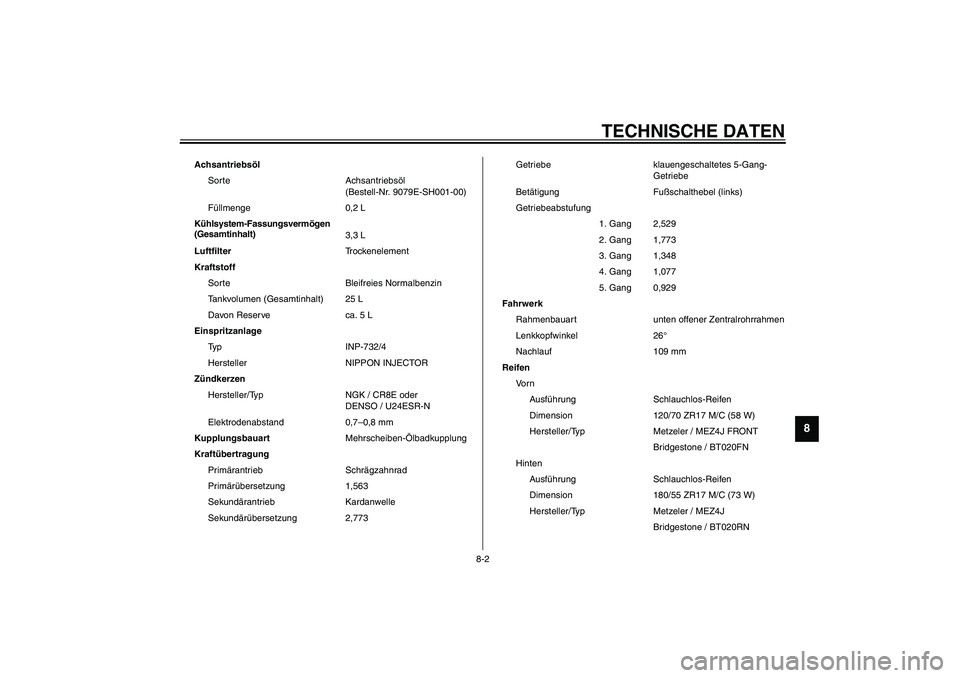

Achsantriebsöl
Sorte Achsantriebsöl
(Bestell-Nr. 9079E-SH001-00)
Füllmenge 0,2 L
Kühlsystem-Fassungsvermögen
(Gesamtinhalt)
3,3 L
LuftfilterTrockenelement
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 25 L
Davon Reserve ca. 5 L
Einspritzanlage
Typ INP-732/4
Hersteller NIPPON INJECTOR
Zündkerzen
Hersteller/Typ NGK / CR8E oder
DENSO / U24ESR-N
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Schrägzahnrad
Primärübersetzung 1,563
Sekundärantrieb Kardanwelle
Sekundärübersetzung 2,773Getriebe klauengeschaltetes 5-Gang-
Getriebe
Betätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,529
2. Gang 1,773
3. Gang 1,348
4. Gang 1,077
5. Gang 0,929
Fahrwerk
Rahmenbauart unten offener Zentralrohrrahmen
Lenkkopfwinkel 26°
Nachlauf 109 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70 ZR17 M/C (58 W)
Hersteller/Typ Metzeler / MEZ4J FRONT
Bridgestone / BT020FN
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55 ZR17 M/C (73 W)
Hersteller/Typ Metzeler / MEZ4J
Bridgestone / BT020RN
U5JWG2.book Page 2 Monday, November 11, 2002 5:04 PM

TECHNISCHE DATEN
8-3
8

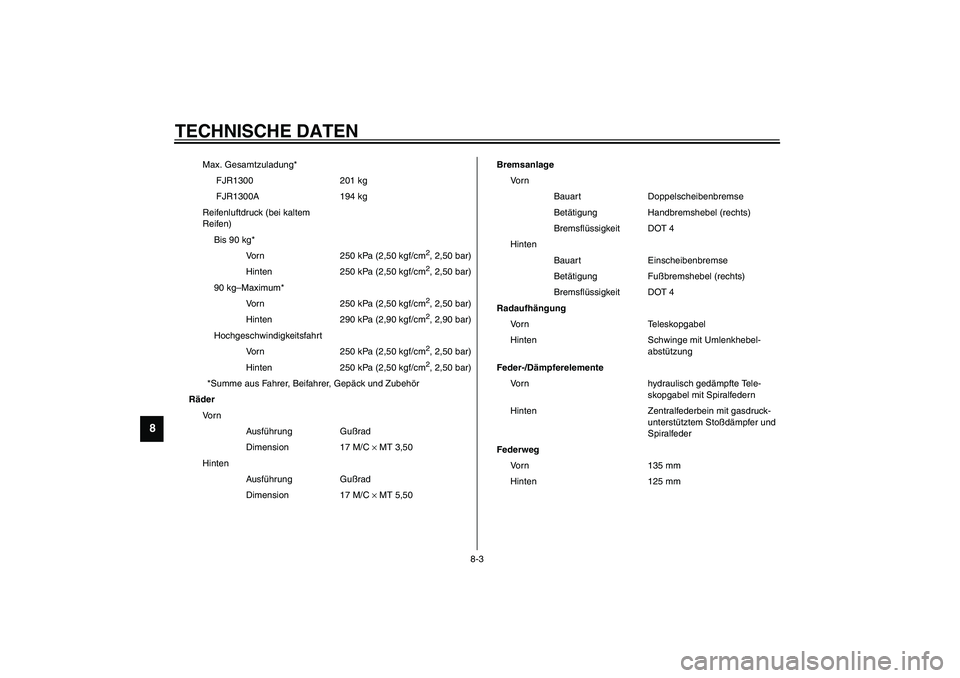

Max. Gesamtzuladung*
FJR1300 201 kg
FJR1300A 194 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 M/C × MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 M/C × MT 5,50Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 135 mm
Hinten 125 mm
U5JWG2.book Page 3 Monday, November 11, 2002 5:04 PM

TECHNISCHE DATEN
8-4
8

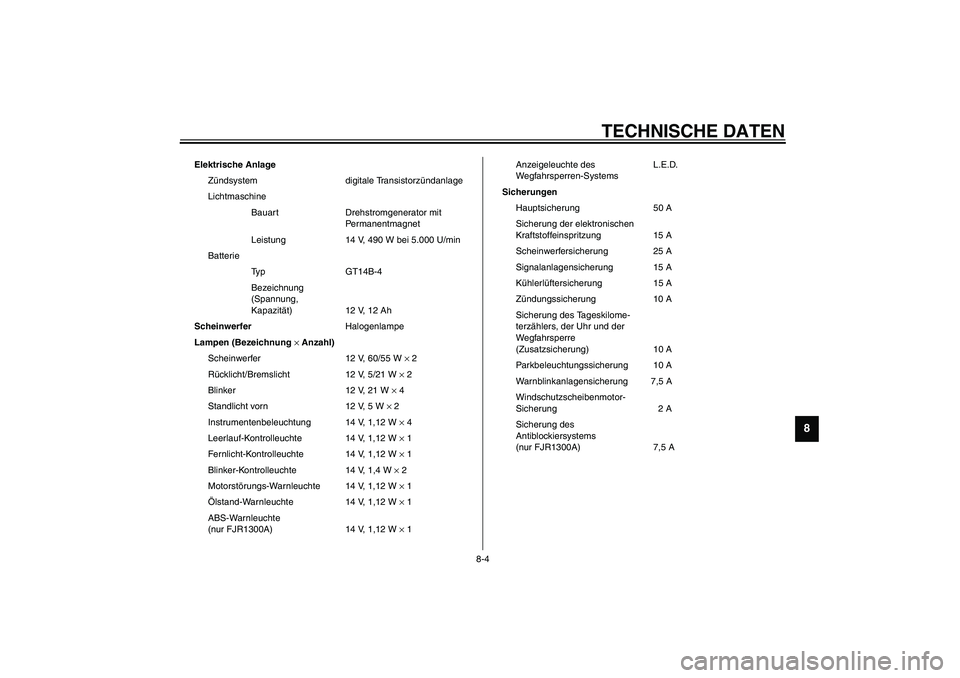

Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 490 W bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung
(Spannung,
Kapazität) 12 V, 12 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 2
Rücklicht/Bremslicht 12 V, 5/21 W × 2
Blinker 12 V, 21 W × 4
Standlicht vorn 12 V, 5 W × 2
Instrumentenbeleuchtung 14 V, 1,12 W × 4
Leerlauf-Kontrolleuchte 14 V, 1,12 W × 1
Fernlicht-Kontrolleuchte 14 V, 1,12 W × 1
Blinker-Kontrolleuchte 14 V, 1,4 W × 2
Motorstörungs-Warnleuchte 14 V, 1,12 W × 1
Ölstand-Warnleuchte 14 V, 1,12 W × 1
ABS-Warnleuchte
(nur FJR1300A) 14 V, 1,12 W × 1Anzeigeleuchte des
Wegfahrsperren-SystemsL.E.D.
Sicherungen
Hauptsicherung 50 A
Sicherung der elektronischen
Kraftstoffeinspritzung 15 A
Scheinwerfersicherung 25 A
Signalanlagensicherung 15 A
Kühlerlüftersicherung 15 A
Zündungssicherung 10 A
Sicherung des Tageskilome-
terzählers, der Uhr und der
Wegfahrsperre
(Zusatzsicherung) 10 A
Parkbeleuchtungssicherung 10 A
Warnblinkanlagensicherung 7,5 A
Windschutzscheibenmotor-
Sicherung 2 A
Sicherung des
Antiblockiersystems
(nur FJR1300A) 7,5 A
U5JWG2.book Page 4 Monday, November 11, 2002 5:04 PM

TECHNISCHE DATEN
8-5
8
GAU04513

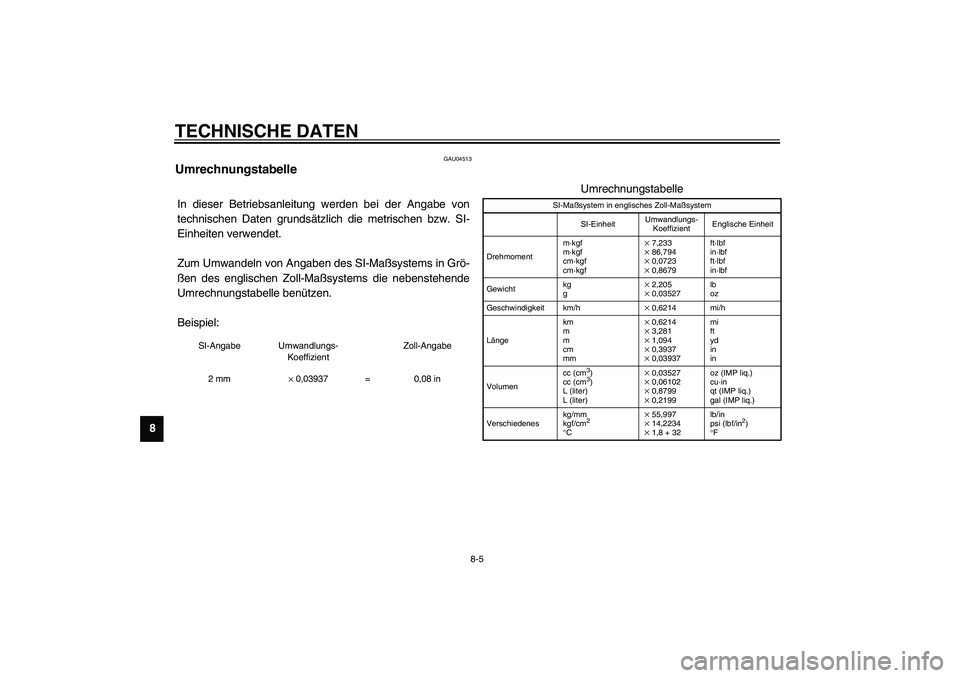

Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5JWG2.book Page 5 Monday, November 11, 2002 5:04 PM

KUNDENINFORMATION
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrgestellnummer ........................................................................... 9-1
Modellcode-Plakette .......................................................................... 9-2
U5JWG2.book Page 1 Monday, November 11, 2002 5:04 PM

9-1
9
GAU01039
9-KUNDENINFORMATION
GAU02944

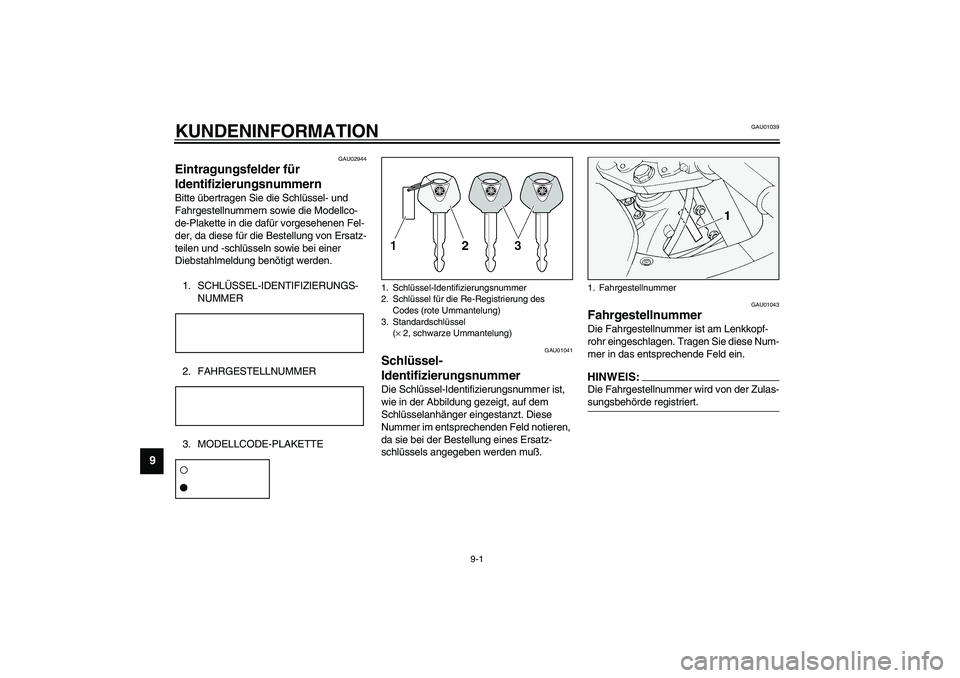

Eintragungsfelder für
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRGESTELLNUMMERCA-02G3. MODELLCODE-PLAKETTECA-01GGAU01041
Schlüssel-
Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrgestellnummer Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:_ Die Fahrgestellnummer wird von der Zulas-
sungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel
(× 2, schwarze Ummantelung)
1. Fahrgestellnummer
U5JWG2.book Page 1 Monday, November 11, 2002 5:04 PM

KUNDENINFORMATION
9-2
9
GAU01804

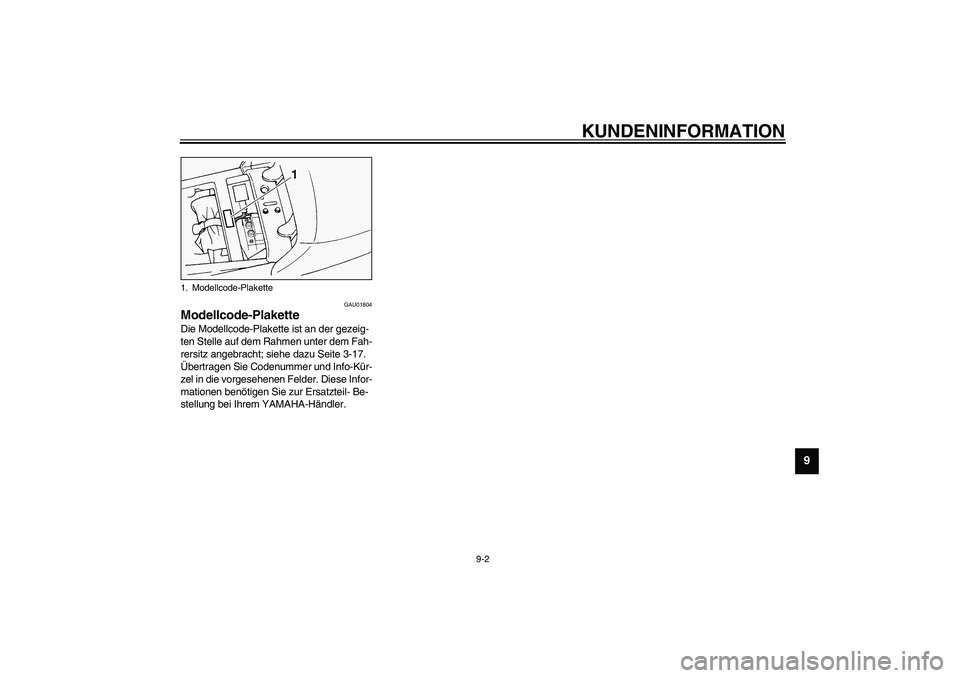

Modellcode-Plakette Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen unter dem Fah-
rersitz angebracht; siehe dazu Seite 3-17.
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil- Be-
stellung bei Ihrem YAMAHA-Händler. 1. Modellcode-Plakette
U5JWG2.book Page 2 Monday, November 11, 2002 5:04 PM

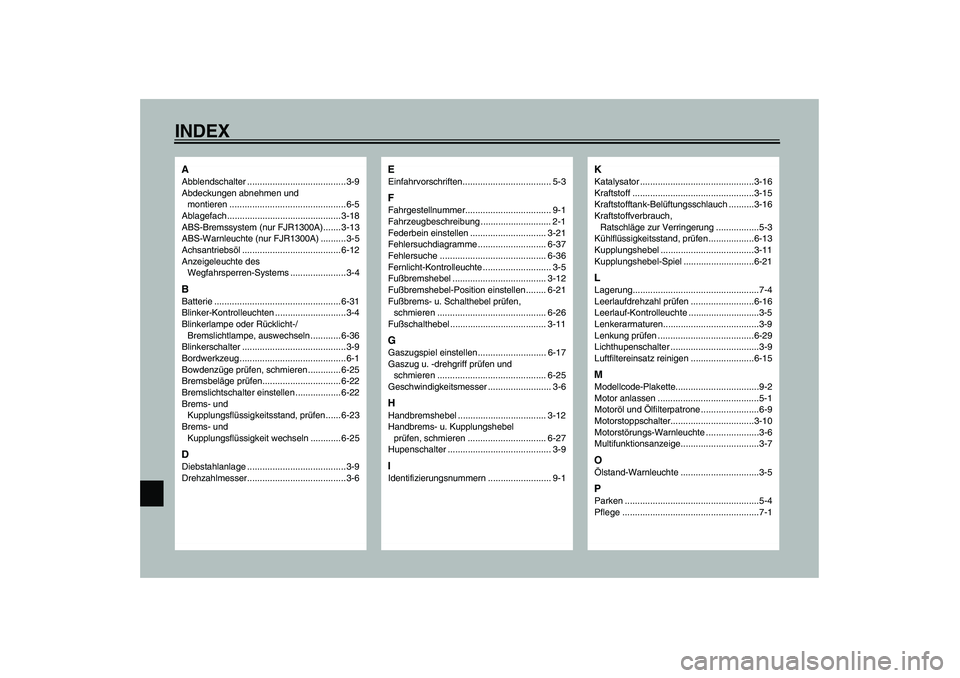

INDEXAAbblendschalter .......................................3-9
Abdeckungen abnehmen und
montieren ..............................................6-5
Ablagefach............................................. 3-18
ABS-Bremssystem (nur FJR1300A)....... 3-13
ABS-Warnleuchte (nur FJR1300A) ..........3-5
Achsantriebsöl ....................................... 6-12
Anzeigeleuchte des
Wegfahrsperren-Systems ...................... 3-4BBatterie .................................................. 6-31
Blinker-Kontrolleuchten ............................3-4
Blinkerlampe oder Rücklicht-/
Bremslichtlampe, auswechseln............ 6-36
Blinkerschalter .........................................3-9
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-25
Bremsbeläge prüfen............................... 6-22
Bremslichtschalter einstellen .................. 6-22
Brems- und
Kupplungsflüssigkeitsstand, prüfen...... 6-23
Brems- und
Kupplungsflüssigkeit wechseln ............ 6-25DDiebstahlanlage .......................................3-9
Drehzahlmesser.......................................3-6
EEinfahrvorschriften................................... 5-3FFahrgestellnummer.................................. 9-1
Fahrzeugbeschreibung ............................ 2-1
Federbein einstellen .............................. 3-21
Fehlersuchdiagramme ........................... 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrolleuchte ........................... 3-5
Fußbremshebel ..................................... 3-12
Fußbremshebel-Position einstellen ........ 6-21
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-26
Fußschalthebel ...................................... 3-11GGaszugspiel einstellen........................... 6-17
Gaszug u. -drehgriff prüfen und
schmieren ........................................... 6-25
Geschwindigkeitsmesser ......................... 3-6HHandbremshebel ................................... 3-12
Handbrems- u. Kupplungshebel
prüfen, schmieren ............................... 6-27
Hupenschalter ......................................... 3-9IIdentifizierungsnummern ......................... 9-1
KKatalysator .............................................3-16
Kraftstoff ................................................3-15
Kraftstofftank-Belüftungsschlauch ..........3-16
Kraftstoffverbrauch,
Ratschläge zur Verringerung .................5-3
Kühlflüssigkeitsstand, prüfen..................6-13
Kupplungshebel .....................................3-11
Kupplungshebel-Spiel ............................6-21LLagerung..................................................7-4
Leerlaufdrehzahl prüfen .........................6-16
Leerlauf-Kontrolleuchte ............................3-5
Lenkerarmaturen......................................3-9
Lenkung prüfen ......................................6-29
Lichthupenschalter ...................................3-9
Luftfiltereinsatz reinigen .........................6-15MModellcode-Plakette.................................9-2
Motor anlassen ........................................5-1
Motoröl und Ölfilterpatrone .......................6-9
Motorstoppschalter.................................3-10
Motorstörungs-Warnleuchte .....................3-6
Multifunktionsanzeige...............................3-7OÖlstand-Warnleuchte ...............................3-5PParken .....................................................5-4
Pflege ......................................................7-1
U5JWG2.book Page 1 Monday, November 11, 2002 5:04 PM

INDEX

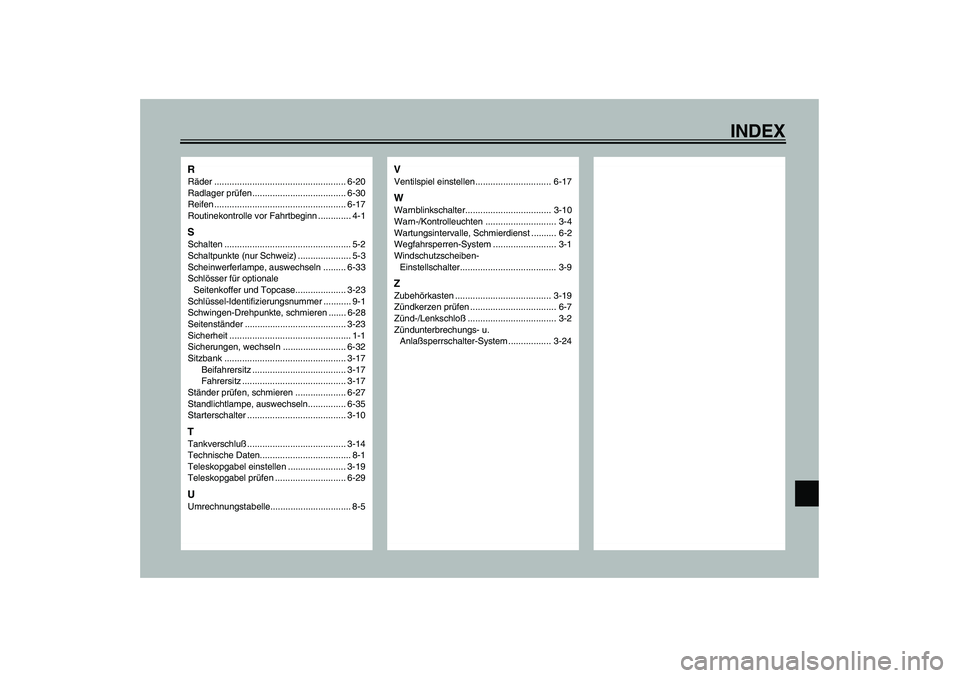

RRäder .................................................... 6-20
Radlager prüfen..................................... 6-30
Reifen .................................................... 6-17
Routinekontrolle vor Fahrtbeginn ............. 4-1SSchalten .................................................. 5-2
Schaltpunkte (nur Schweiz) ..................... 5-3
Scheinwerferlampe, auswechseln ......... 6-33
Schlösser für optionale
Seitenkoffer und Topcase.................... 3-23
Schlüssel-Identifizierungsnummer ........... 9-1
Schwingen-Drehpunkte, schmieren ....... 6-28
Seitenständer ........................................ 3-23
Sicherheit ................................................ 1-1
Sicherungen, wechseln ......................... 6-32
Sitzbank ................................................ 3-17
Beifahrersitz ..................................... 3-17
Fahrersitz ......................................... 3-17
Ständer prüfen, schmieren .................... 6-27
Standlichtlampe, auswechseln............... 6-35
Starterschalter ....................................... 3-10TTankverschluß....................................... 3-14
Technische Daten.................................... 8-1
Teleskopgabel einstellen ....................... 3-19
Teleskopgabel prüfen ............................ 6-29UUmrechnungstabelle................................ 8-5
VVentilspiel einstellen.............................. 6-17WWarnblinkschalter.................................. 3-10
Warn-/Kontrolleuchten ............................ 3-4
Wartungsintervalle, Schmierdienst .......... 6-2
Wegfahrsperren-System ......................... 3-1
Windschutzscheiben-
Einstellschalter...................................... 3-9ZZubehörkasten ...................................... 3-19
Zündkerzen prüfen .................................. 6-7
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................. 3-24
U5JWG2.book Page 2 Monday, November 11, 2002 5:04 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
