REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6

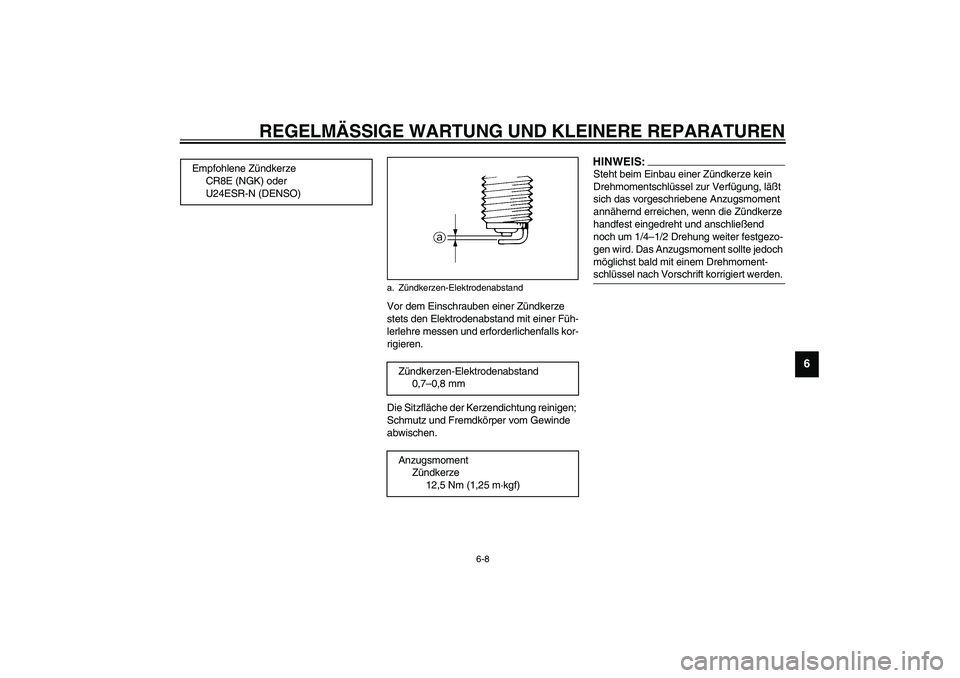

Vor dem Einschrauben einer Zündkerze
stets den Elektrodenabstand mit einer Füh-
lerlehre messen und erforderlichenfalls kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _
Empfohlene Zündkerze
CR8E (NGK) oder
U24ESR-N (DENSO)
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,7–0,8 mm
Anzugsmoment
Zündkerze
12,5 Nm (1,25 m·kgf)
U5JWG2.book Page 8 Monday, November 11, 2002 5:04 PM
Page 62 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
GAU05018

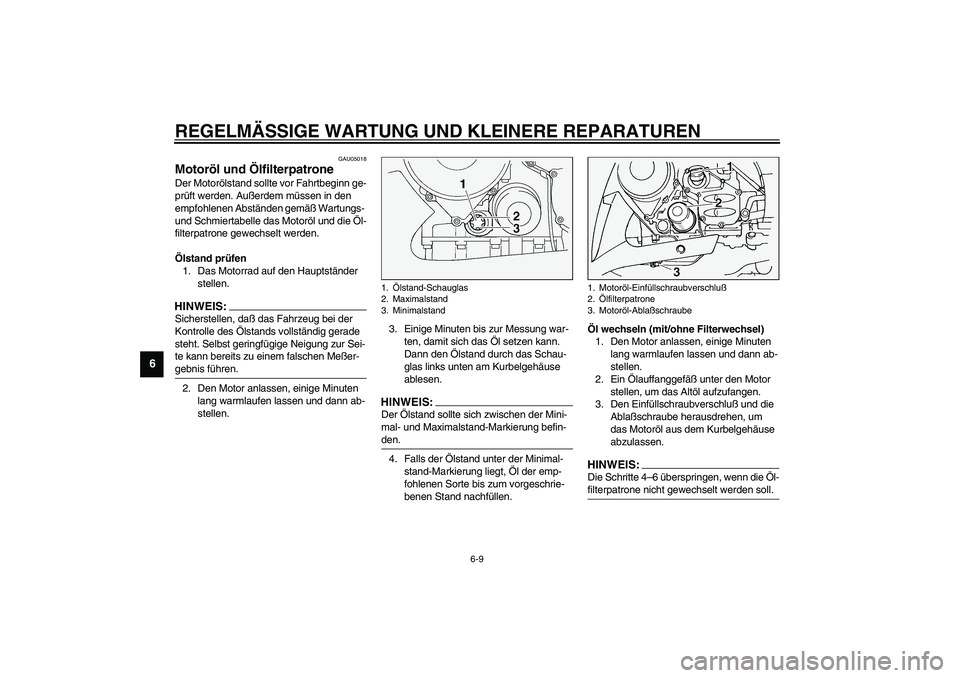

Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-
gebnis führen. _2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas links unten am Kurbelgehäuse
ablesen.
HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluß und die
Ablaßschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEIS:_ Die Schritte 4–6 überspringen, wenn die Öl-
filterpatrone nicht gewechselt werden soll. _
1.Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
1. Motoröl-Einfüllschraubverschluß
2.Ölfilterpatrone
3. Motoröl-Ablaßschraube
U5JWG2.book Page 9 Monday, November 11, 2002 5:04 PM
Page 63 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6

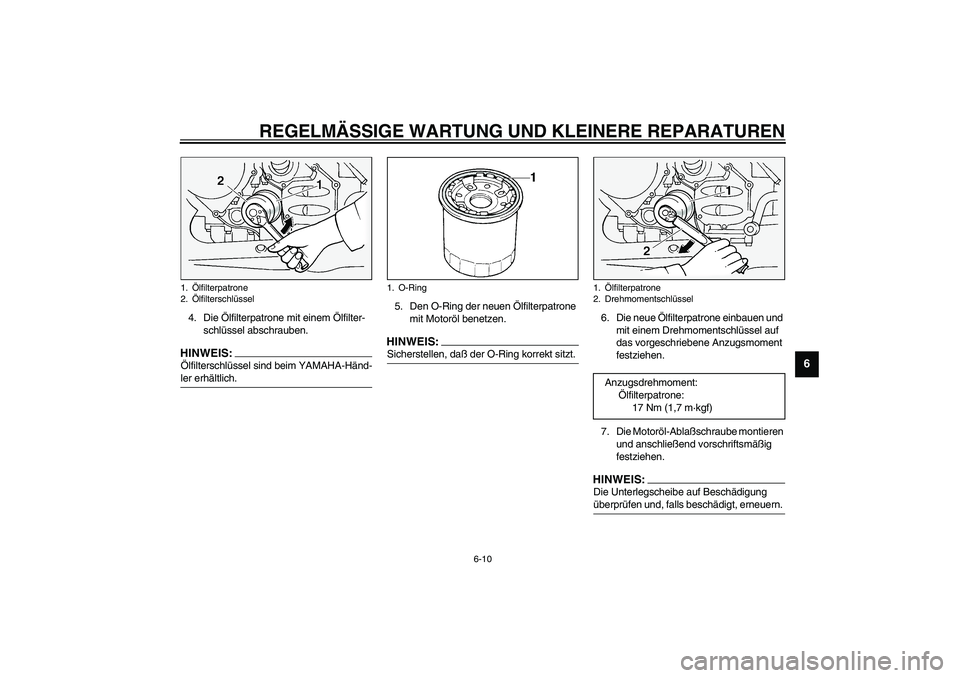

4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEIS:_ Ölfilterschlüssel sind beim YAMAHA-Händ-
ler erhältlich. _
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:_ Sicherstellen, daß der O-Ring korrekt sitzt. _
6. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
7. Die Motoröl-Ablaßschraube montieren
und anschließend vorschriftsmäßig
festziehen.HINWEIS:_ Die Unterlegscheibe auf Beschädigung
überprüfen und, falls beschädigt, erneuern. _
1.Ölfilterpatrone
2.Ölfilterschlüssel
1. O-Ring
1.Ölfilterpatrone
2. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1,7 m·kgf)
U5JWG2.book Page 10 Monday, November 11, 2002 5:04 PM
Page 64 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6

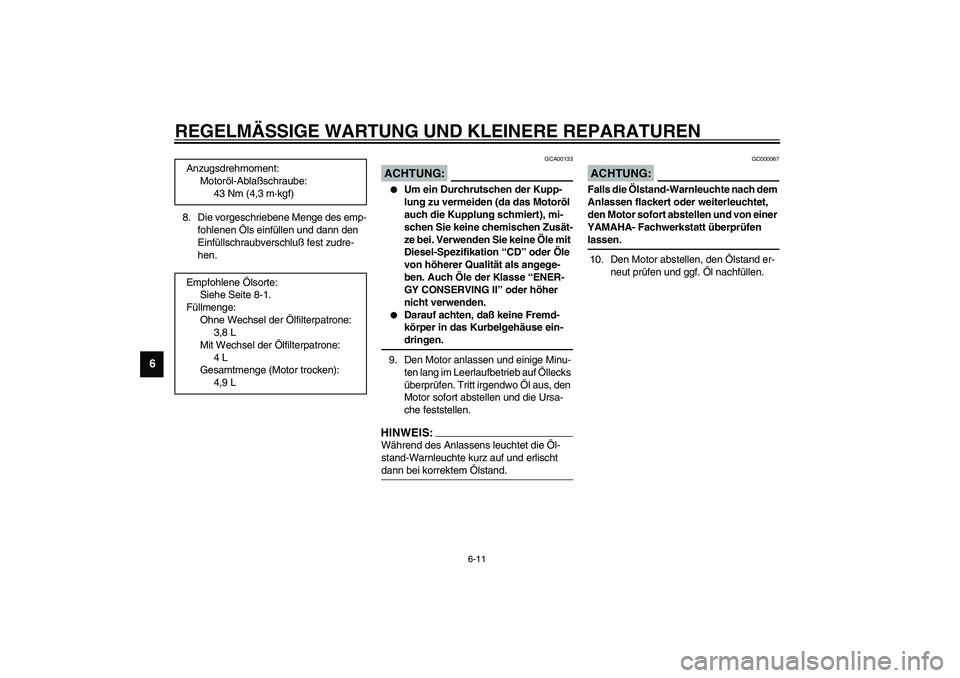

8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
GCA00133
ACHTUNG:_
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-
ben. Auch Öle der Klasse “ENER-
GY CONSERVING II” oder höher
nicht verwenden.
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
_9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursa-
che feststellen.HINWEIS:_ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. _
GC000067
ACHTUNG:_ Falls die Ölstand-Warnleuchte nach dem
Anlassen flackert oder weiterleuchtet,
den Motor sofort abstellen und von einer
YAMAHA- Fachwerkstatt überprüfen
lassen. _10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen. Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4,3 m·kgf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3,8 L
Mit Wechsel der Ölfilterpatrone:
4 L
Gesamtmenge (Motor trocken):
4,9 L
U5JWG2.book Page 11 Monday, November 11, 2002 5:04 PM
Page 65 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
GAU04067

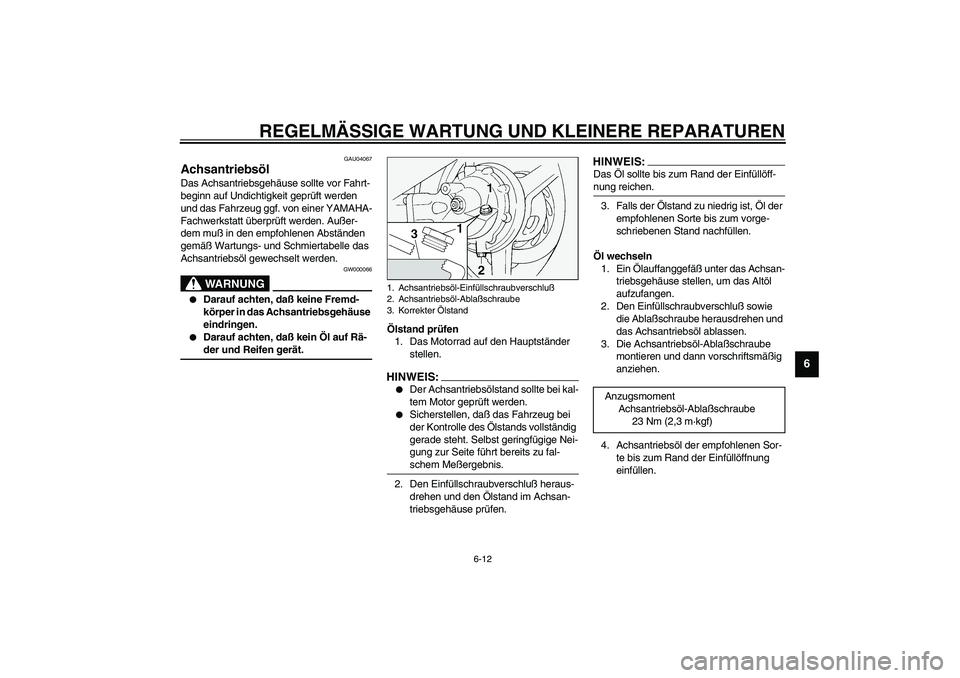

Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Undichtigkeit geprüft werden
und das Fahrzeug ggf. von einer YAMAHA-
Fachwerkstatt überprüft werden. Außer-
dem muß in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle das
Achsantriebsöl gewechselt werden.
GW000066
WARNUNG
_
Darauf achten, daß keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.
Darauf achten, daß kein Öl auf Rä-
der und Reifen gerät.
_
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.HINWEIS:_
Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite führt bereits zu fal-
schem Meßergebnis.
_2. Den Einfüllschraubverschluß heraus-
drehen und den Ölstand im Achsan-
triebsgehäuse prüfen.
HINWEIS:_ Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen. _3. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln
1. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
2. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sor-
te bis zum Rand der Einfüllöffnung
einfüllen.
1. Achsantriebsöl-Einfüllschraubverschluß
2. Achsantriebsöl-Ablaßschraube
3. Korrekter Ölstand
Anzugsmoment
Achsantriebsöl-Ablaßschraube
23 Nm (2,3 m·kgf)
U5JWG2.book Page 12 Monday, November 11, 2002 5:04 PM
Page 66 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6

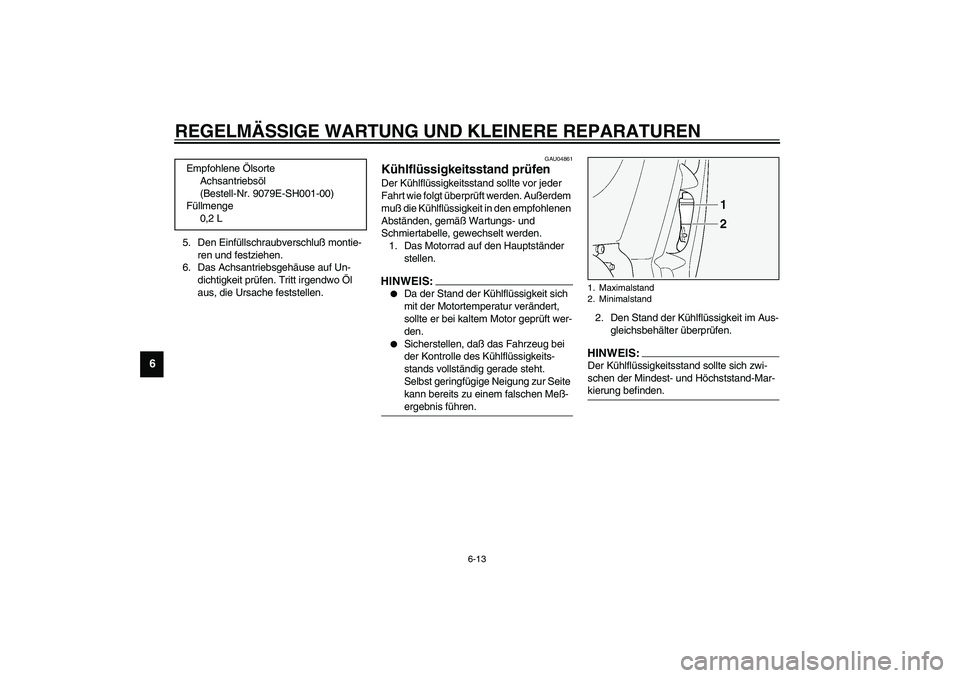

5. Den Einfüllschraubverschluß montie-
ren und festziehen.
6. Das Achsantriebsgehäuse auf Un-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.
GAU04861
Kühlflüssigkeitsstand prüfen Der Kühlflüssigkeitsstand sollte vor jeder
Fahrt wie folgt überprüft werden. Außerdem
muß die Kühlflüssigkeit in den empfohlenen
Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden.
1. Das Motorrad auf den Hauptständer
stellen.HINWEIS:_
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Kühlflüssigkeits-
stands vollständig gerade steht.
Selbst geringfügige Neigung zur Seite
kann bereits zu einem falschen Meß-
ergebnis führen.
_
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.HINWEIS:_ Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Mindest- und Höchststand-Mar-
kierung befinden. _
Empfohlene Ölsorte
Achsantriebsöl
(Bestell-Nr. 9079E-SH001-00)
Füllmenge
0,2 L
1. Maximalstand
2. Minimalstand
U5JWG2.book Page 13 Monday, November 11, 2002 5:04 PM
Page 67 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6

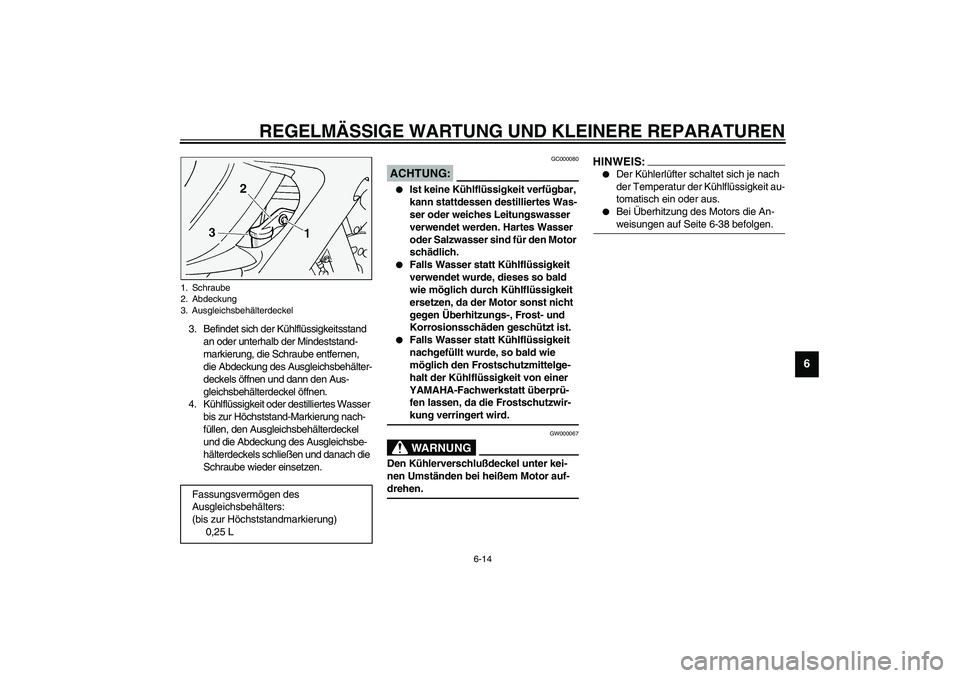

3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Mindeststand-
markierung, die Schraube entfernen,
die Abdeckung des Ausgleichsbehälter-
deckels öffnen und dann den Aus-
gleichsbehälterdeckel öffnen.
4. Kühlflüssigkeit oder destilliertes Wasser
bis zur Höchststand-Markierung nach-
füllen, den Ausgleichsbehälterdeckel
und die Abdeckung des Ausgleichsbe-
hälterdeckels schließen und danach die
Schraube wieder einsetzen.
GC000080
ACHTUNG:_
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
YAMAHA-Fachwerkstatt überprü-
fen lassen, da die Frostschutzwir-
kung verringert wird.
_
GW000067
WARNUNG
_ Den Kühlerverschlußdeckel unter kei-
nen Umständen bei heißem Motor auf-
drehen. _
HINWEIS:_
Der Kühlerlüfter schaltet sich je nach
der Temperatur der Kühlflüssigkeit au-
tomatisch ein oder aus.
Bei Überhitzung des Motors die An-
weisungen auf Seite 6-38 befolgen.
_
1. Schraube
2. Abdeckung
3. Ausgleichsbehälterdeckel
Fassungsvermögen des
Ausgleichsbehälters:
(bis zur Höchststandmarkierung)
0,25 L
U5JWG2.book Page 14 Monday, November 11, 2002 5:04 PM
Page 68 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
GAU04509*

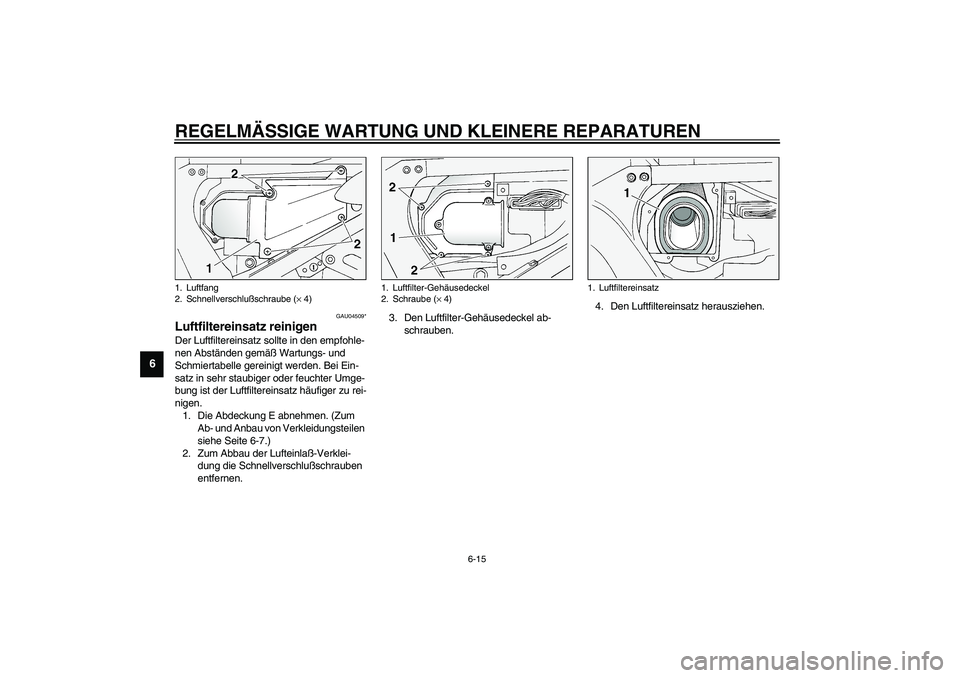

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Luftfiltereinsatz häufiger zu rei-
nigen.
1. Die Abdeckung E abnehmen. (Zum
Ab- und Anbau von Verkleidungsteilen
siehe Seite 6-7.)
2. Zum Abbau der Lufteinlaß-Verklei-
dung die Schnellverschlußschrauben
entfernen.3. Den Luftfilter-Gehäusedeckel ab-
schrauben.4. Den Luftfiltereinsatz herausziehen.1. Luftfang
2. Schnellverschlußschraube (× 4)
1. Luftfilter-Gehäusedeckel
2. Schraube (× 4)
1. Luftfiltereinsatz
U5JWG2.book Page 15 Monday, November 11, 2002 5:04 PM
Page 69 of 112
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
5. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
6. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.
GC000082*
ACHTUNG:_
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staubp-
artikel erhöhten Verschleiß an Kol-
ben und/oder Zylindern verursa-
chen.
_7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Zum Anbau der Lufteinlaß-Verklei-
dung die Schnellverschlußschrauben
einbauen.
9. Die Abdeckung montieren.
GAU04033
Leerlaufdrehzahl prüfen Die Leerlaufdrehzahl muß in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. von einer YAMAHA-Fachwerkstatt
eingestellt werden.
Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _Leerlaufdrehzahl
1.000–1.100 U/min
U5JWG2.book Page 16 Monday, November 11, 2002 5:04 PM
Page 70 of 112

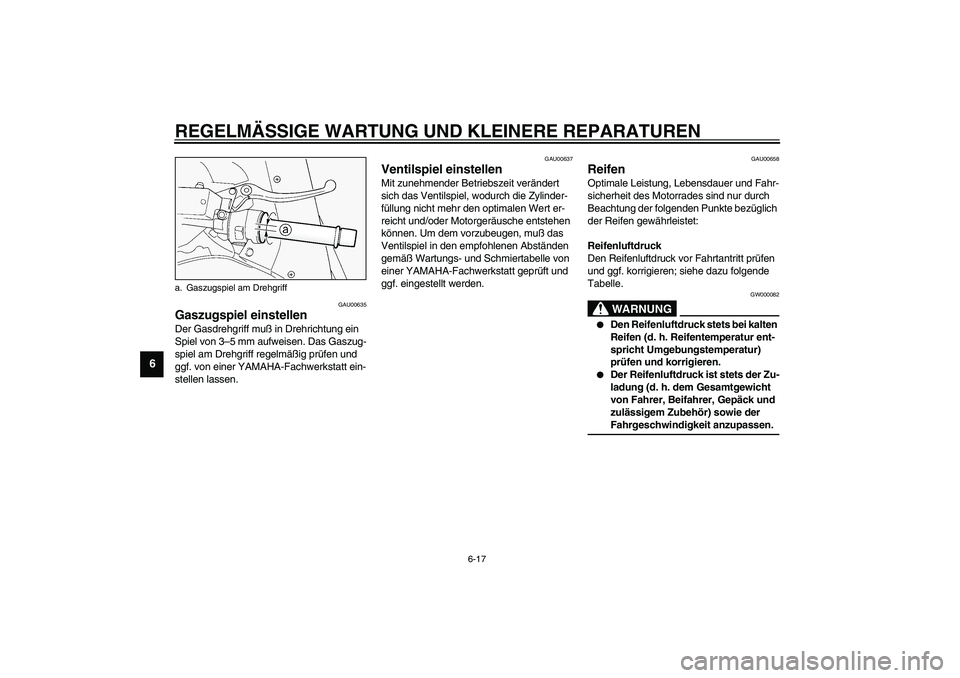

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. von einer YAMAHA-Fachwerkstatt ein-
stellen lassen.
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer YAMAHA-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU00658
Reifen Optimale Leistung, Lebensdauer und Fahr-
sicherheit des Motorrades sind nur durch
Beachtung der folgenden Punkte bezüglich
der Reifen gewährleistet:
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_
a. Gaszugspiel am DrehgriffU5JWG2.book Page 17 Monday, November 11, 2002 5:04 PM
