YAMAHA FJR1300A 2003 Instructieboekje (in Dutch)

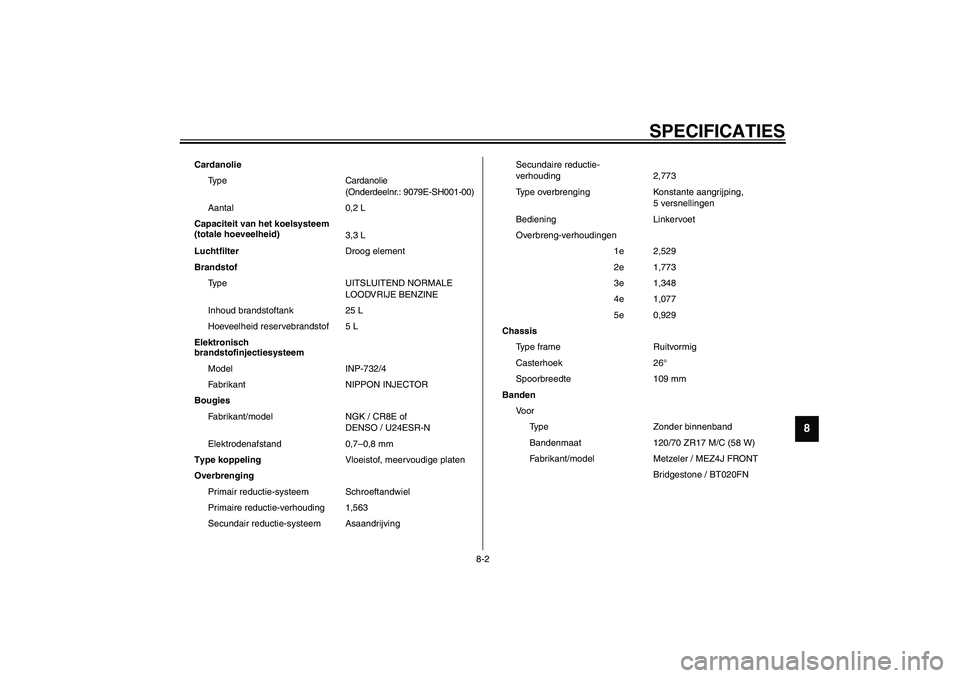

SPECIFICATIES
8-2
8
Cardanolie
Type Cardanolie
(Onderdeelnr.: 9079E-SH001-00)
Aantal 0,2 L
Capaciteit van het koelsysteem
(totale hoeveelheid)
3,3 L
LuchtfilterDroog element
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank 25 L
Hoeveelheid reservebrandstof 5 L
Elektronisch
brandstofinjectiesysteem
Model INP-732/4
Fabrikant NIPPON INJECTOR
Bougies
Fabrikant/model NGK / CR8E of
DENSO / U24ESR-N
Elektrodenafstand 0,7–0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Schroeftandwiel
Primaire reductie-verhouding 1,563
Secundair reductie-systeem AsaandrijvingSecundaire reductie-
verhouding 2,773
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Linkervoet
Overbreng-verhoudingen
1e 2,529
2e 1,773
3e 1,348
4e 1,077
5e 0,929
Chassis
Type frame Ruitvormig
Casterhoek 26°
Spoorbreedte 109 mm
Banden
Voor
Type Zonder binnenband
Bandenmaat 120/70 ZR17 M/C (58 W)
Fabrikant/model Metzeler / MEZ4J FRONT
Bridgestone / BT020FN
U5JWD2.book Page 2 Wednesday, November 13, 2002 12:15 PM

SPECIFICATIES
8-3
8
Achter
Type Zonder binnenband
Bandenmaat 180/55 ZR17 M/C (73 W)
Fabrikant/model Metzeler / MEZ4J
Bridgestone / BT020RN
Maximale belasting*
FJR1300 201 kg
FJR1300A 194 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge snelheid
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Totaal gewicht van motorrijder, passagier, bagage en accessoires
Wielen
Voor
Type Gietwielen
Bandenmaat 17 M/C × MT 3,50Achter
Type Gietwielen
Bandenmaat 17 M/C × MT 5,50
Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
(gekoppelde ophanging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 135 mm
Achter 125 mm
U5JWD2.book Page 3 Wednesday, November 13, 2002 12:15 PM

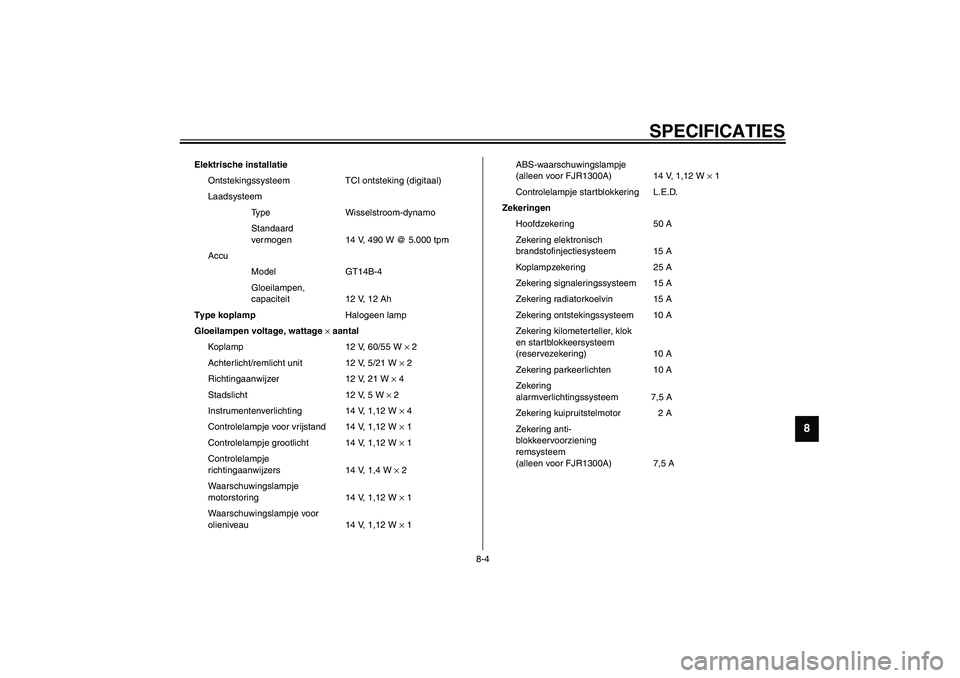

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 14 V, 490 W @ 5.000 tpm
Accu
Model GT14B-4
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampHalogeen lamp
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 2
Achterlicht/remlicht unit 12 V, 5/21 W × 2
Richtingaanwijzer 12 V, 21 W × 4
Stadslicht 12 V, 5 W × 2
Instrumentenverlichting 14 V, 1,12 W × 4
Controlelampje voor vrijstand 14 V, 1,12 W × 1
Controlelampje grootlicht 14 V, 1,12 W × 1
Controlelampje
richtingaanwijzers 14 V, 1,4 W × 2
Waarschuwingslampje
motorstoring 14 V, 1,12 W × 1
Waarschuwingslampje voor
olieniveau 14 V, 1,12 W × 1ABS-waarschuwingslampje
(alleen voor FJR1300A) 14 V, 1,12 W × 1
Controlelampje startblokkering L.E.D.
Zekeringen
Hoofdzekering 50 A
Zekering elektronisch
brandstofinjectiesysteem 15 A
Koplampzekering 25 A
Zekering signaleringssysteem 15 A
Zekering radiatorkoelvin 15 A
Zekering ontstekingssysteem 10 A
Zekering kilometerteller, klok
en star tblokkeersysteem
(reservezekering) 10 A
Zekering parkeerlichten 10 A
Zekering
alarmverlichtingssysteem 7,5 A
Zekering kuipruitstelmotor 2 A
Zekering anti-
blokkeervoorziening
remsysteem
(alleen voor FJR1300A) 7,5 A
U5JWD2.book Page 4 Wednesday, November 13, 2002 12:15 PM

SPECIFICATIES
8-5
8

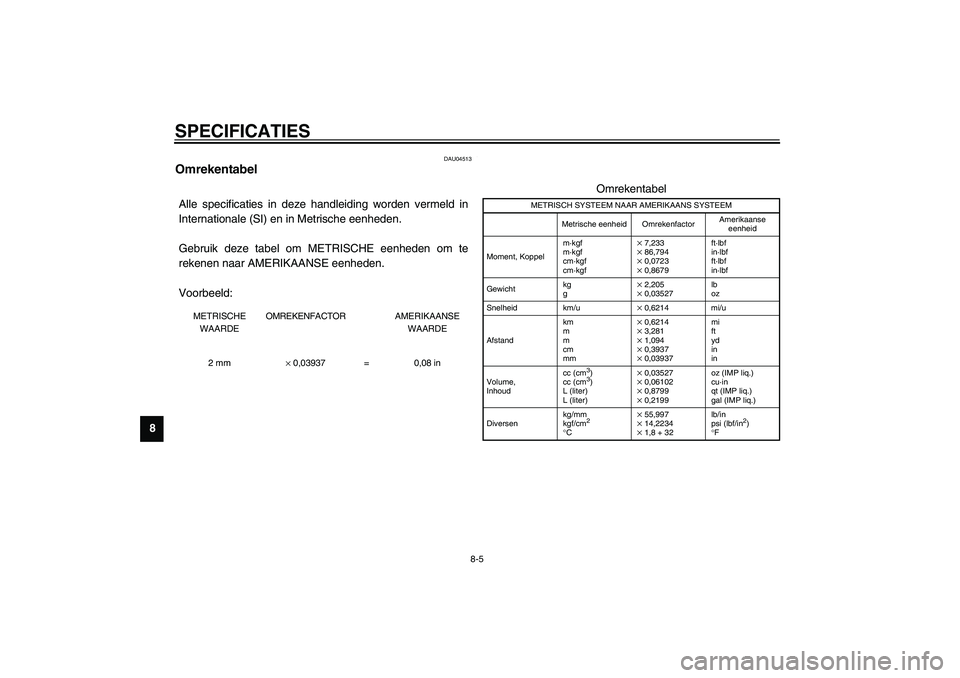

DAU04513
Omrekentabel CS-04DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5JWD2.book Page 5 Wednesday, November 13, 2002 12:15 PM

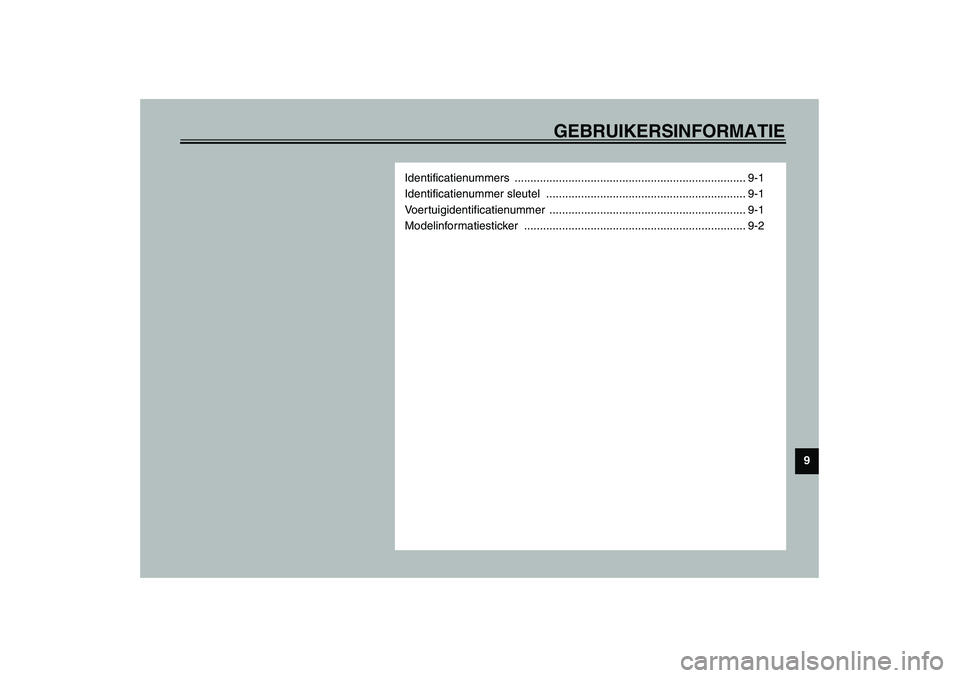

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
U5JWD2.book Page 1 Wednesday, November 13, 2002 12:15 PM

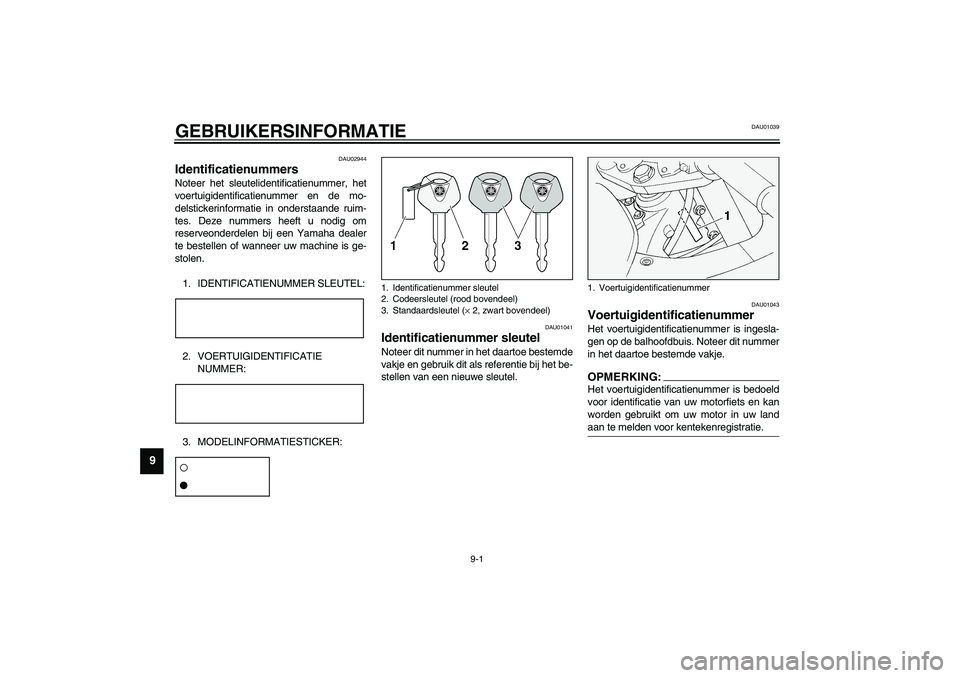

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
2. Codeersleutel (rood bovendeel)
3. Standaardsleutel (× 2, zwart bovendeel)
1. Voertuigidentificatienummer
U5JWD2.book Page 1 Wednesday, November 13, 2002 12:15 PM

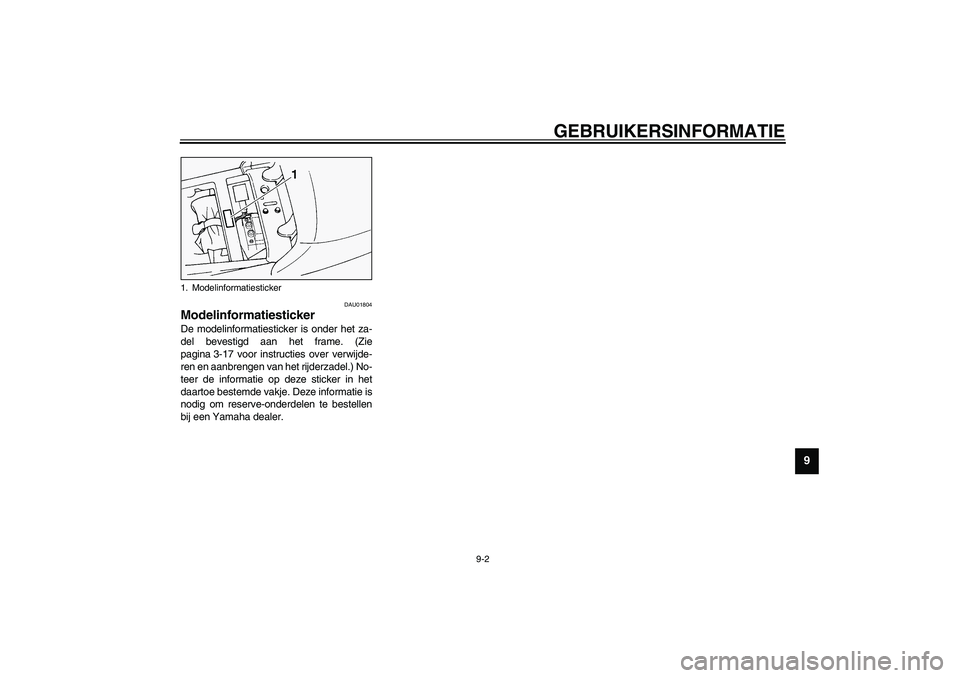

GEBRUIKERSINFORMATIE
9-2
9
DAU01804
Modelinformatiesticker De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-17 voor instructies over verwijde-
ren en aanbrengen van het rijderzadel.) No-
teer de informatie op deze sticker in het
daartoe bestemde vakje. Deze informatie is
nodig om reserve-onderdelen te bestellen
bij een Yamaha dealer. 1. Modelinformatiesticker
U5JWD2.book Page 2 Wednesday, November 13, 2002 12:15 PM

INDEXAABS (alleen voor FJR1300A) ................. 3-13
ABS-waarschuwingslampje
(alleen voor FJR1300A) .........................3-5
Accessoirebox ....................................... 3-19
Accu ...................................................... 6-31
Achterbrugscharnierpunten, smeren ...... 6-28
Antidiefstal-alarm .....................................3-9BBanden .................................................. 6-17
Bougies, controleren ................................6-7
Brandstof ............................................... 3-15
Brandstofverbruik, tips voor een zuinig..... 5-3CCardanolie ............................................. 6-12
Claxonschakelaar ....................................3-9
Contactslot/stuurslot ................................3-2
Controlelampje grootlicht .........................3-5
Controlelampjes en
waarschuwingslampjes ..........................3-4
Controlelampjes richtingaanwijzers ..........3-4
Controlelampje startblokkering .................3-4
Controlelampje vrijstand...........................3-5
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-9
GGasgreep en gaskabel,
controleren en smeren ........................ 6-25
Gaskabel, afstellen van vrije slag........... 6-17
Gereedschapsset .................................... 6-1IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-3KKabels, controleren en smeren .............. 6-25
Klepspeling, afstellen............................. 6-17
Koelvloeistofniveau, controleren ............ 6-13
Koplampgloeilamp, vervangen .............. 6-33
Koppelingshendel .................................. 3-11LLichtsignaalschakelaar ............................ 3-9
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-15MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-27
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterpatroon.................... 6-9
Multifunctioneel display............................ 3-7
NNiveaus rem- en koppelingsvloeistof,
controleren...........................................6-23
Noodstopschakelaar ..............................3-10OOmrekentabel ..........................................8-5
Opbergcompartiment .............................3-18PPanelen, verwijderen en aanbrengen .......6-5
Parkeerlichtgloeilamp, vervangen ..........6-35
Parkeren ..................................................5-4
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-22
Rem- en koppelingshendel,
controleren en smeren .........................6-27
Rem- en koppelingsvloeistof,
verversen .............................................6-25
Rem- en schakelpedalen,
controleren en smeren .........................6-26
Remhendel ............................................3-12
Remlichtschakelaar, afstellen.................6-22
Rempedaal ............................................3-12
Rempedaalstand, afstellen .....................6-21
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen ............................................6-36
Richtingaanwijzerschakelaar ....................3-9
U5JWD2.book Page 1 Wednesday, November 13, 2002 12:15 PM

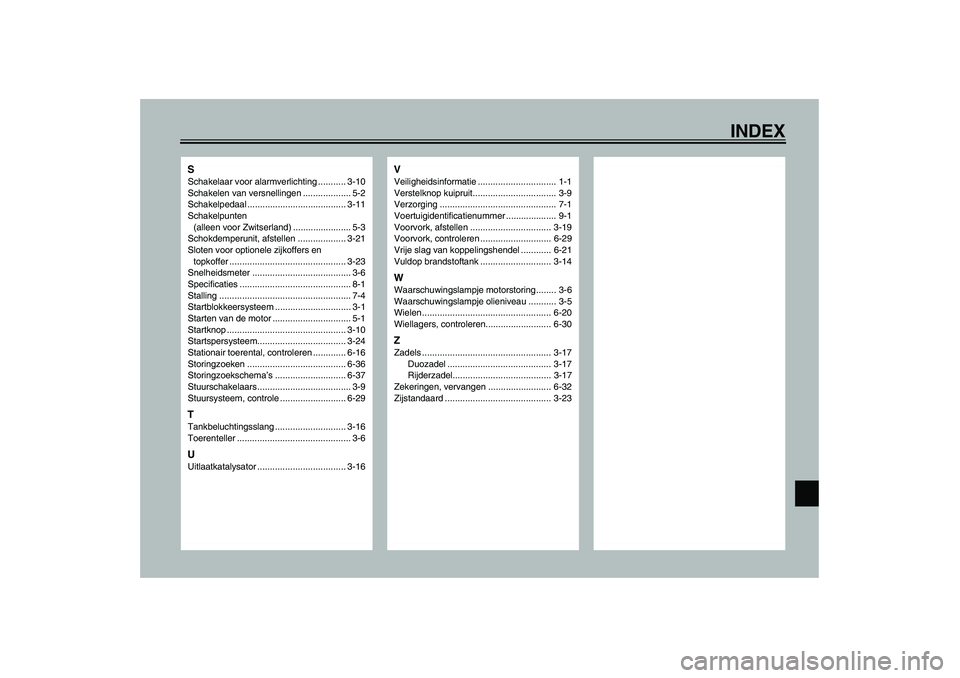

INDEX
SSchakelaar voor alarmverlichting ........... 3-10
Schakelen van versnellingen ................... 5-2
Schakelpedaal ....................................... 3-11
Schakelpunten
(alleen voor Zwitserland) ....................... 5-3
Schokdemperunit, afstellen ................... 3-21
Sloten voor optionele zijkoffers en
topkoffer .............................................. 3-23
Snelheidsmeter ....................................... 3-6
Specificaties ............................................ 8-1
Stalling.................................................... 7-4
Startblokkeersysteem .............................. 3-1
Starten van de motor ............................... 5-1
Startknop ............................................... 3-10
Startspersysteem................................... 3-24
Stationair toerental, controleren ............. 6-16
Storingzoeken ....................................... 6-36
Storingzoekschema’s ............................ 6-37
Stuurschakelaars..................................... 3-9
Stuursysteem, controle .......................... 6-29TTankbeluchtingsslang ............................ 3-16
Toerenteller ............................................. 3-6UUitlaatkatalysator ................................... 3-16
VVeiligheidsinformatie ............................... 1-1
Verstelknop kuipruit................................. 3-9
Verzorging .............................................. 7-1
Voertuigidentificatienummer .................... 9-1
Voorvork, afstellen ................................ 3-19
Voorvork, controleren ............................ 6-29
Vrije slag van koppelingshendel ............ 6-21
Vuldop brandstoftank ............................ 3-14WWaarschuwingslampje motorstoring........ 3-6
Waarschuwingslampje olieniveau ........... 3-5
Wielen ................................................... 6-20
Wiellagers, controleren.......................... 6-30ZZadels ................................................... 3-17
Duozadel ......................................... 3-17
Rijderzadel....................................... 3-17
Zekeringen, vervangen ......................... 6-32
Zijstandaard .......................................... 3-23
U5JWD2.book Page 2 Wednesday, November 13, 2002 12:15 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
